Hadde monoblokker vært noe mon tro?

[roadrune]

Spenning ja... 18VAC x 1,41= 25,38VDC har jeg blitt fortalt tidlig i denne tråden.



[KJ]

Fortøyer man hester ? har du kanskje ei blåse til dem ?

Jord og jord er så mangt.

Jord i strømnettet/stikkontakten er beskyttelses-/sikkerhetsjord. Den er der for å beskytte mot ev feil kobling eller isolasjon av nettspenningen. Den skal ikke brukes som en del av strømforsyningen.

Jord i strømforsyningen, eller common som det heter på framandnorsk, er det potensialet som andre spenninger refereres til , dvs 0V. Alle spenninger må kunne trekke strøm fra dette 0V-potensialet. Dette er ofte, men ikke alltid, det samme som signaljord.

Det er også vanlig å koble sammen de ulike varianten av jord, f.eks. i et enkelt punkt i et metall-chassis (dvs chassis jord).

Til strømforskyningen din skal du koble trafoen din i serie. Dvs koble sammen rød og brun ledning ut fra trafo. Dette er nullpunktet, midtpunktet (ift trafo-viklingene), common eller jord i strømforsyningen din. Trafoen til skal kobles til J1 på strømforsyningskortet. Grønn (eller blå) til pinne 1, rød og brun til pinne 2 og blå (eller grønn) til pinne 3. om du kobler grønn og blå til hhv pinne 1 og 3 eller omvendt er ukritisk, så lenge du ikke lager kortslutning av det.

mvh
KJ



[roadrune]

Vil ikke det gi 36VAC inn i psu?



[KJ]

Ang spenning så tipper jeg du skal ha både pluss og minus rundt 20-24-35 V dvs serie koblet trafo. Hva er specen for kretskortet ?

se ev også denne siden : Jean Hiraga's Super Class-A Amplifier

mvh
KJ



[KJ]

Vil ikke det gi 36VAC inn i psu?

Jo det gjør det, eller retter sag 18-0-18 VAC.

mvh
KJ



[roadrune]

Specen sier 24-35VDC men er blitt anbefalt å holde meg under 30V for stabilitetens del.

Vil det gi 2x18VAC inn i psu slik du forklarer?



[KJ]

Ja den koblingen skal gi 2X18 VAC (det samme som 18-0-18 VAC) inn og +/- 23,1-27,1 VDC ut. Spenningen ut fra trafo og etter likeretter varierer med lasten fra 27,1 V uten last til 23,1 V med en last på 2,32 ampere.

mvh
KJ



[roadrune]

Men da tror jeg jeg har kontroll

Lurt med sikring et sted?



[musicman]

Sikring ved nettbrønn. Ellers er det greit å vite at i ditt tilfelle med 18v trafo så lander du på ca 25vdc (18x1.4).



[KJ]

Da er det bare å kaste loss og galoppere videre.

Det er bedre med ei sikring for mye enn ei for lite. Ei sikring rett etter nettkontakten som musicman skriver. Noratel foreskriver også ei sikring på hver sekundærvikling (hhv. grønn og blå).

Mvh
KJ



[roadrune]

Er det da nok med 1stk 1A ved nettbrønn og 2stk 10A etter sekundær, eller må de være større pga inrush?
Har softstart da...



[KJ]

Toroid skriver 7A på sekundærsiden, uten å angi flink eller treg. Start med flink, dersom de ryker utidig så bytt til treg.

Du skal bruke 2X 160 VA? På primærsiden ville jeg ha startet med 2A treg. Dersom det ryker på oppstar så går du trinnvis opp mot 3A.

Mvh
KJ



[roadrune]

Det er vel 2X125VA=250VA?

Er det nødvendig med sikring på begge sider av trafo?

Tenkte å bruke vanlige glassikringer, så da er det vel begrenset utvalg mellom 5A og 10A?



[roadrune]

Er det også slik at jeg ikke skal rote inn stjernejord før en kommer til signalsiden?

Nettjord-->chassis-->alle andre jordinger en de på trafo/psu/strøm inn på forsterker?



[Drossel]

Eller med en gang

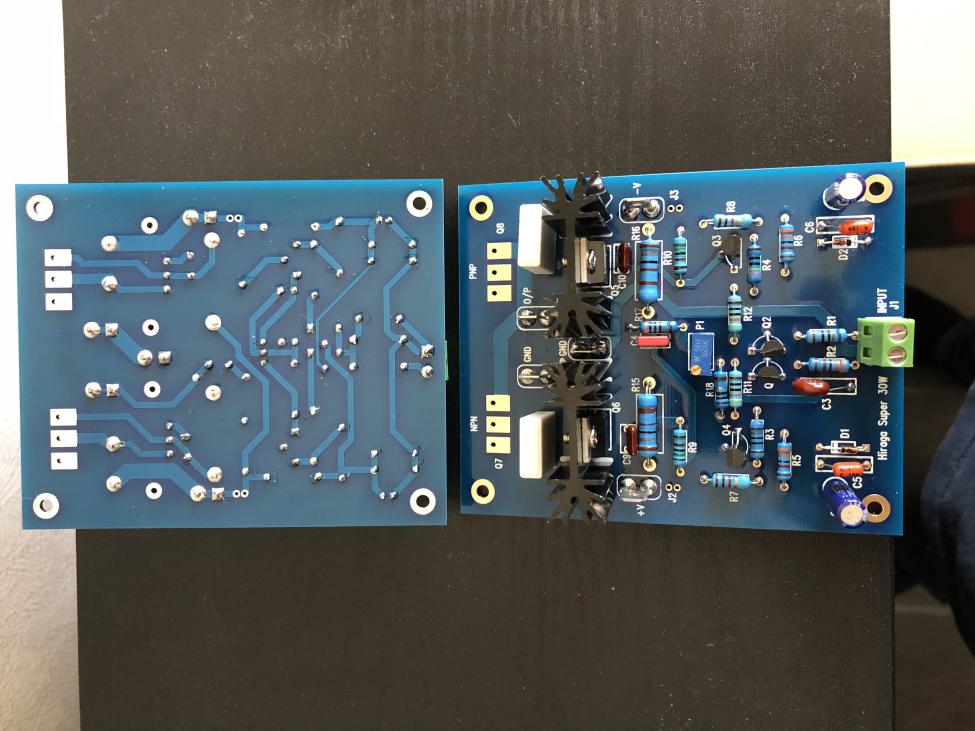

Vis vedlegget 506860

Ok her kan jeg se at ind og ud ikke er forbundet uden jumpere. Så 2 ledninger fra det ene indgangs trin til det andet. Monter ikke Jumpere. Dette hvis du bruger fælles forsyning til de 2 indgangs trin.



[Aurora]

Glassikringer finnes i et søkk verdier fra noen små mA og opptil 20A og mer.... 2-3A treg på primærsida, og 2,5-3A flink(rask) på DC-inngangene til kortene.



[roadrune]

Eller med en gang

Vis vedlegget 506860

Ok her kan jeg se at ind og ud ikke er forbundet uden jumpere. Så 2 ledninger fra det ene indgangs trin til det andet. Monter ikke Jumpere. Dette hvis du bruger fælles forsyning til de 2 indgangs trin.

Dette tror jeg nesten du må forklare med teskjeer...



[mediakjendis]

Jeg sitter å lurer på om jeg på litt sikt skulle hatt noen monoblokker til mine DTQWT (mk3 2x10") som spiller minst like bra som Anaviewen som driver dem idag (AMS1000) men vet ikke helt hva som finnes der ute så jeg ber da om tips.

Kriteriene er som følger:

1: selvbygg (duh).

2: det må være noe som er ferdig designet, og tilrettelagt, jeg har ikke kunnskap til å finne ut hvordan elektronikk funker eller skal funke, men å lodde sammen et print går fint.

3: de må ha nok effekt til å fungere i ett kinooppsett der frontene spiller fullfrekvent (vil tro 15-20 skikkelige watt holder).

4: aller helst rør, men uansett klasse A (herr Gravesen anbefaler el34 og kt88 til disse).

5: relativt rimelig, og jo billigere desto bedre.

Det kan gjerne være ferdige kit med alt, eller bare løse print forutsatt en forståelig BOM.

Kabinett kan jeg lage selv for å få ned prisen.

Ta en prat med Roar Malmlin.Han lager forsterkere etter eget ønske,også klasse A. Musical innovation.



[roadrune]

Da tar jeg byggingen av disse i min egen tråd, og denne kan ansees som avsluttet fra min side.
