Hjelp til å verifisere et delefilter design/oppgradering

janly

Hi-Fi freak
Ble medlem
03.09.2004
Innlegg
1.280
Antall liker
252
Sted
Sandefjord
Torget vurderinger
5

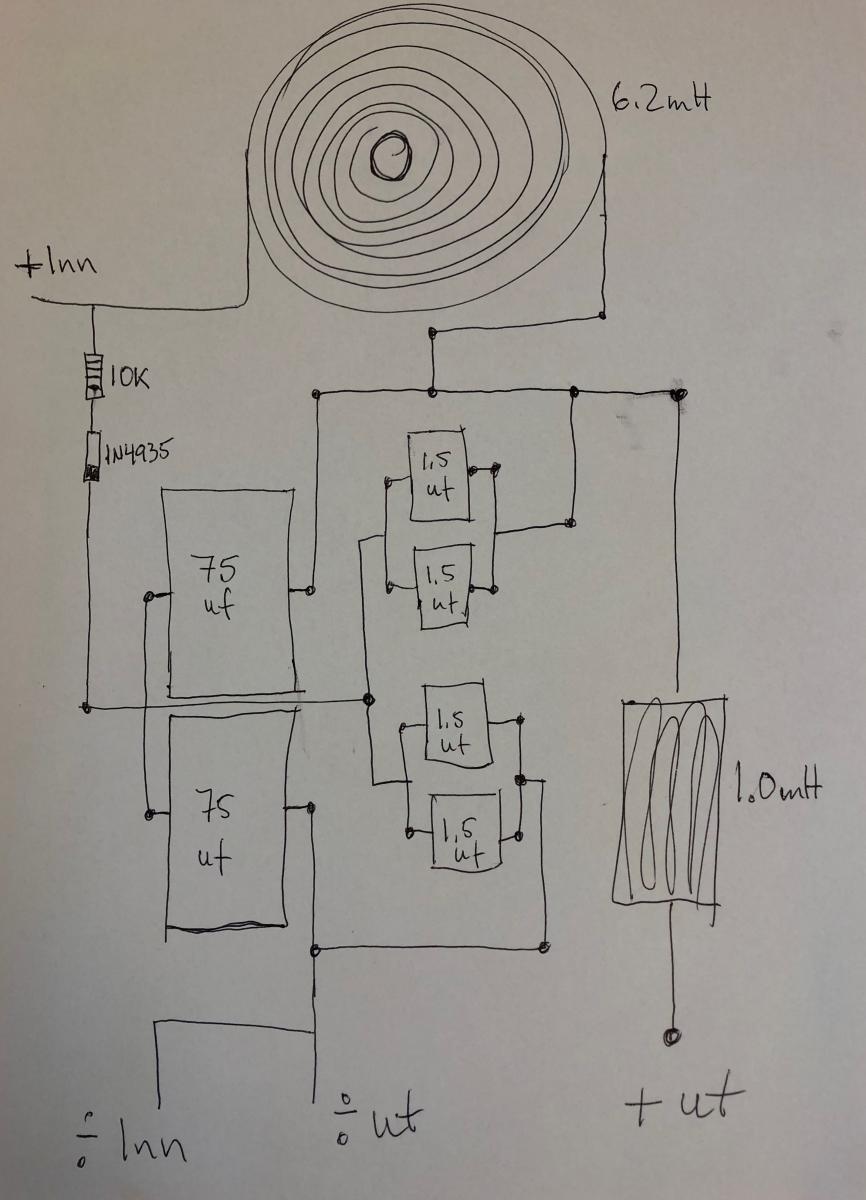

Jeg trenger råd vedr et delefilter jeg jobber med. Hadde vært takknemlig om noen kunne tatt en titt på de to tegningene/skjemaene for meg.

Greia er at jeg skal oppgradere delefilteret til bassdelen i mine JBL 4365 som jeg har dratt frem fra lagring. Kondisene jeg skal erstatte de eksisterende med, er så store i fysisk størrelse at det lille kretskortet på det originale delefilteret må droppes. Har kjøpt inn Mundorf EVO Alu Oil til LF filteret. Det betyr at jeg må bygge hele kretsen på nytt med lodding fra punkt til punkt i stedet. Og der er jeg litt usikker.

Er det noen med kompetanse som kunne tatt seg bryet med å se på kretsskjemaet for LF fra JBL og sammenlignet med tegningen over hvordan jeg har tenkt å bygge filteret, og se om jeg er på rett spor. Filteret er tenkt bygget på en treplate med loddepunkter under.

Jeg tror jeg har gjort korrekt, men er som sagt usikker.



Mvh
Jan L. V.

JBL 4365 LF filter.jpg



Syncrolux

Hi-Fi freak
Ble medlem
21.10.2012
Innlegg
4.508
Antall liker
2.116
For det første er vel de nye kondisene dine polyprop'er som ikke er polariserte? Dermed kunne du stedet for all denne røkla klart deg med en enkelt PP kondis på 39 uF… ?


janly

Hi-Fi freak
Ble medlem
03.09.2004
Innlegg
1.280
Antall liker
252
Sted
Sandefjord
Torget vurderinger
5
For det første er vel de nye kondisene dine polyprop'er som ikke er polariserte? Dermed kunne du stedet for all denne røkla klart deg med en enkelt PP kondis på 39 uF… ?
Kondisene jeg har kjøpt er ikke polariserte polyprop'er ja. Men de er som du skjønner allerede kjøpt inn, hadde vært greit å kunne bruke dem. Er vel pga JBL's såkalte Charge Coupling uten batteri/med diode at det er dobbelt opp med kondiser. Eller?


Syncrolux

Hi-Fi freak
Ble medlem
21.10.2012
Innlegg
4.508
Antall liker
2.116
Jeg tipper JBL har brukt polariserte elektrolytter i filteret, og derfor er de seriekoblet back-to-back, og med en 10k motstand og diode til senterpunktet for å lade de med DC så man ikke kverker de med reversespenning.

Du kan droppe 10k motstanden og dioden, men ellers ser det da riktig ut. Litt overkill i antall deler, men det vil fungere som tenkt.


Hurra_mann

Hi-Fi entusiast
Ble medlem
12.01.2006
Innlegg
254
Antall liker
82
Jeg tipper JBL har brukt polariserte elektrolytter i filteret, og derfor er de seriekoblet back-to-back, og med en 10k motstand og diode til senterpunktet for å lade de med DC så man ikke kverker de med reversespenning.

Du kan droppe 10k motstanden og dioden, men ellers ser det da riktig ut. Litt overkill i antall deler, men det vil fungere som tenkt.
Helt enig. Du kan bytte alle kondensatorene til én 39 uF upolarisert.
