Impulse H2 inspirerte kloner

[cbarth1]

Heisann, da var jula paa hell og nye tanker og ideer har faatt fritt spillerom.

Jeg spiller pr idag paa noen H6 inspirerte kloner og er meget, meget godt fornoyd med dem. Men mye vil ha mer, saa naa starter neste prosjekt. H2 inspirerte kloner.

Det er kanskje litt droyt aa kalle dem for kloner, for strengt tatt saa er det vel bare basskabinettet som blir likt til H2'ene.

Mellomtonen blir enten Vifa C17 eller Vifa C20, har ikke bestemt meg helt enda. Diskanten blir som i H6 klonene mine Seas 27TDFC i Seos waveguide. Bassen er en litt spesiell sak, det er egentlig et ettermarkeds erstatningselement til Klipsch KG 3.2. Det har etter mine teorier fornuftige parametere for H2 kabinettet. At det i tillegg har meget stor magnet med hoy BL og hoy QMS burde borge for en saerdeles snerten og punchy bass.

Fortsettelse folger...



[Dyret]

Dette høres spennende ut! Gleder meg virkelig til å følge dette prosjektet! Legg ut masse bilder, så vi får ett innblikk i fremgangen...

Også kan jeg tinge på ett lite besøk når disse er ferdige?



[Haavard]

En klone vIl alltid bety en kopi.
Det er umulig med H6 og H2 da det er så og si umulig å oppdrive elementer.
Før du går i gang vil jeg allikevel komme med noen kommentarer. Eller sterke meninger om du vil. Og kanskje tips.
1. Du vet det finnes tegninger på basshornet til H2?
2. Jeg ville vurdert Seas ca21 som element. I følge denne siden er det et passende erstatningselement. the Impulse Loudspeaker webpage
3. Det sies at Audio Note sine elementer kan passe. De er bygget av Seas.
4. Hvorfor ikke bruke en 4" fra seas i det originale hornet til H2. Ikke noe problem å få det målt opp. Synes vel en 6.5 fra Vifa ikke har så mye å gjøre her.
5. Hva med Focal diskant.

Som du skjønner er jeg veldig begeistrert for H2. Hørt den flere ganger. Bassen imponerer.
Jeg ville vært så tro mot originalen som mulig.

Alt i beste mening.

Haavard



[cbarth1]

Så det var noen som fikk det med seg
Helt enig Håvard, det er for drøyt å kalle det kloner egentlig...

Tegninger av basshornet fikk jeg av deg for en tid tilbake.
Kommer til å teste disse Klipsch bassene så får vi se.

Det har litt med følsomhet å gjøre også. Med disse 4 ohms bassene så trenger jeg ikke dempe mellomtonen (eller diskanten for den saks skyld)
Jeg sterk motstander av motstander, de stjeler dynamikk. Bruker til nød autotrafoer he he...

Jeg har bestemt meg for å gå for Vifa C17 i mellomtone.
Det er noe helt spesiellt med disse tassene, og de funker så utrolig godt med Seas/Seos komboen....



[cbarth1]

Dette høres spennende ut! Gleder meg virkelig til å følge dette prosjektet! Legg ut masse bilder, så vi får ett innblikk i fremgangen...

Også kan jeg tinge på ett lite besøk når disse er ferdige?

Det skal jeg gjøre Dyret!
Og du skal være hjertelig velkommen til å lytte på de når jeg kommer så langt.



[cbarth1]

Ja, da var vi igang!



[knarfar]

Kjempespennende cbarthen. Spørs om det må bli en felles eskursjon til Sørlandet etterhvert. ???8)



[Dyret]

Se her ja! Ligger ikke på den late siden du nei! Har du elementer til denne liggende, eller?



[Haavard]

Uten mellomtonehornet?

Haavard



[The Gunner]

Følger med på dette med stor interesse. Lykke til!



[cbarth1]

Uten mellomtonehornet?

Haavard

Det blir dessverre uten mellomtonehorn Haavard.
Det er som sagt flere grunner til det. Jeg er en tilhenger av slake filtere, dvs at elementene må være "time aligned" for ikke å få faseforvrengning.
Det andre er at jeg ønsker å dele såpass lavt at jeg unngår en del av "ulumskhetene" rundt 200-300hz som er forårsaket av basshornet.
Det tredje er at om noen hadde hørt Vifa C17/Seas/Seos komboen så tror jeg ikke de hadde protestert for å si det sånn.



[Haavard]

Skjønner.
Spennende. Gleder meg til se resultatet.

Haavard

Uten mellomtonehornet?

Haavard

Det blir dessverre uten mellomtonehorn Haavard.
Det er som sagt flere grunner til det. Jeg er en tilhenger av slake filtere, dvs at elementene må være "time aligned" for ikke å få faseforvrengning.
Det andre er at jeg ønsker å dele såpass lavt at jeg unngår en del av "ulumskhetene" rundt 200-300hz som er forårsaket av basshornet.
Det tredje er at om noen hadde hørt Vifa C17/Seas/Seos komboen så tror jeg ikke de hadde protestert for å si det sånn.



[cbarth1]

Et par timer i snikkarboden.



[kai.b]

Kult er de klare til en lytt i morgen



[cbarth1]

Da var ungene lagt og far fikk seg en god time i snikkarboden til.



[cbarth1]

Kult er de klare til en lytt i morgen

He he, du får nok vente litt til Kai! Det får da være måte på hvor produktiv en stakkar kan være i løpet av en dag...

Var en halv dag på jobb og var med jentungen på håndballturnering også i dag. I tillegg har jeg vært på søppelfyllinga og ryddet klart for Anticimex i morgen!

Nei, nå tar jeg kvelden med god samvittighet



[The Gunner]

Oi, det er mer enn hva jeg utretter på et 1/2 år!



[Haavard]

Oi, det er mer enn hva jeg utretter på et 1/2 år!

Åhh, tror du kan regne med bror din også. ;D



[cbarth1]

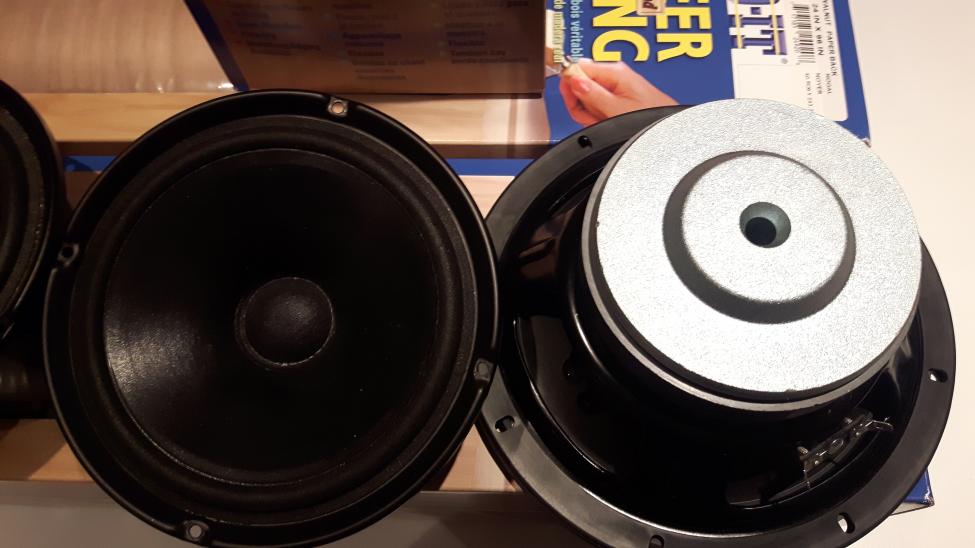

Har ikke fått gjort noe idag, men var på loftet og fant frem bassene.
Fant også noe Band-it Veneer i valnøtt. Tror jeg skal prøve meg på det.
Er det noen som har noen tips for påføring?



[cbarth1]

Kom over en gammel H2 tråd her og fant et bilde Valentino la ut ifra en gammel test av Impulse H2.
Jeg er mildt sagt overrasket over den høye tuningen. Ser ut til å ligge rundt 45 - 47Hz?



[Dyret]

Håper den lyder bedre enn den ser ut. Impedanskurven var interessant.



[cbarth1]

Var litt bekymret over TS-parameterne på bassene. Er jo mildt sagt meget skeptisk til de Skandinaviske produsenter sin oppgitte spesifikasjoner til elementer. De er ofte ønsketenkninger, og Seas og Scanspeak er blant de verste!
Amerikanske produsenter er ofte mye mer riktig. De testene jeg har sett av Dayton og Eminence har vært tett opp mot oppgitte TS.parametere.
De er kanskje redd for å bli saksøkt om de selger noe som ikke holder hva de lover? De gutta der borte har latt det gå sport i å saksøker hverandre

Sendte en mail, og fikk lab-test resultatet i svar. Føler meg en god del tryggere nå på at dette skal fungere greit i H2 basskammeret.



[Dyret]

Nå er det vel svært få i verden som har bedre forutsetninger enn SEAS for å måle elementer? De sier iallefall det selv, så hvorfor er de så ille? Etter meg bekjent måler de T/S parametere på elementer som har blitt kjørt hard i utallige timer før de tester dette i det guffent rommet...



[cbarth1]

Hvis du ser på f.eks Troels Gravesen sine målinger så er frekvensresponsen spot-on. Mens TS-parameterne er helt på jordet. Som regel er FS og QTS mye høyere enn oppgitt og VAS mye lavere hos Seas.
Hadde du f.eks designet et horn etter disse parameterne så hadde det funket dårlig når du fikk elementene montert!!
Og de holder fortsatt på med voice coiler i aluminium.
Dette gir lav QMS. De fleste bruker Kapton eller ihvertfall noe som gir oss høyere QMS. Dette gir en mye mer "punchy" bass...



[Aurora]

Voice coil i kapton er en umulighet,- kapton er isolerende og brukes til spoleforma. Spoler i aluminium brukes fordi de blir vesentlig lettere enn kopper og sølv, og dered gir mindre beveglig masse..



[Haavard]

Nå er vel Seas kjent for å måle litt annerledes enn andre produsenter slik jeg har skjønt det.



[cbarth1]

He he, ja unnskyld feil i termonologien
Jeg mener selvsagt voice coil former!!
Det er basselementer det er snakk om her! De må jo nødvendigvis veie litt...
Mellomtoner og fulltoner SKAL ha voice coil former i papir/papp 8)



[Dyret]

Jaja. Nok om uenigheter om de skandinaviske talatuter.
Hvordan går det med bygginga?



[cbarth1]

He he.
Har nesten ikke gjordt noe idag, holder på med stelle i stand til kalas her. 17stk med stort og smått.
Tenkte jeg skulle fått dempa mellomtone kammerne før jeg fortsetter på middagen.
Denne 100% Hedgewick sheep wool felt som jeg har liggende er noe skikkelig herk å kutte til!



[Dyret]

Godt du tar det med humor. Sånt noe er noe dritt å drive med, men virker jo

Kos dere i kveld. Alle 17 stykker. Godt nytt år!



[cbarth1]

Godt du tar det med humor. Sånt noe er noe dritt å drive med, men virker jo

Kos dere i kveld. Alle 17 stykker. Godt nytt år!

Takk for det Dyret.
Hjertelig godt nyttår til deg og dine også!



[cbarth1]

Da var mellomtonekammerne dempet og høyttalerne tettet igjen.
Skal innom byggeriet i morgen og handle mdf. Komponentene ifra Hifi Collective og waveguidene ifra DIY Soundgroup er ikke her på en stund enda, så jeg trenger ikke stresse...



[Haavard]

Men det skal jo ikke dempes.
Hele poenget med h2.



[cbarth1]

He he, det har du rett i Håvard. Hornet skal for all del ikke dempes, men mellomtonekammeret må jeg dempe.
Et så lite kammer uten demping ville ikke blitt bra...



[impulse]

Det funker ikke så aller værst i den høyttaleren du er inspirert av, for å si det diplomatisk...



[Haavard]

ahhh, i see
brått trodde jeg hornet ble dempet



[cbarth1]

Det funker ikke så aller værst i den høyttaleren du er inspirert av, for å si det diplomatisk...

Ja, men der er mellomtonen også horn. Det er en helt annen "ballpark" for å si det slik.
Hadde ikke jeg brukt noe demping så hadde jeg fått både akustiske og impedansemessige utfordringer...



[cbarth1]

Enda et lag med baltisk bjørk:



[Dyret]

Morro



[trosse1]

Kul tråd og prosjekt
ser du allerede har valgt deg ut elementer

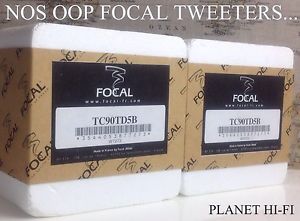

en fyr på ebay selsger nå både diskant og mellomtone til denne H2 modellen
Noen blir sikkert inspirert og vil bygge i takt med deg

NOS RARE OOP Focal TC90TD5B TweetersFor Impulse H2 & Other High End Speakers | eBay
