pent bygd

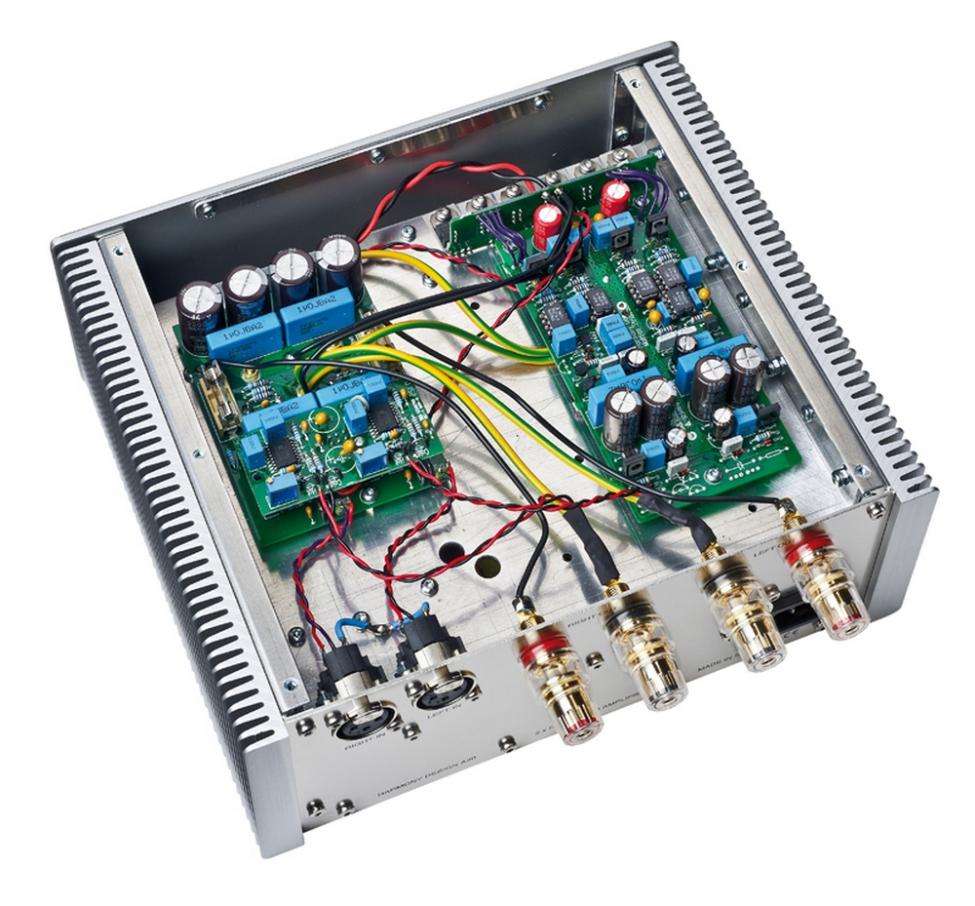

men den gule og sorte kabelen som er til høyttalerne som kommer fra utgangene fra kortet på høyre siden går til kortet på venstre siden -trodde det skulle være synlig et reelle mot DC beskyttelse eller lignende .men bare noen enkle sikringer i vanlige holdere -går utgangs signalet gjennom disse? en annen interessant ting er den sorte og rød tvinnet ledningen som er over inngangs korte -respektiv for høyre og venstre kanal: de ser ut til å ende inne i krympe slangen til høyttaler utgangen gul leder? (egentlig ser ut til at de har brukt en jording kabel utifra fargen gul med grønn strippe) kan ikke se at de går videre til amp kortet -noe jeg trodde først -men det jeg lurer på: hvilken funksjon skulle dette ha isåfall?, feedback? mulig
MEN 2 ledere? under den ene krympe slange kan det anes en kontur av en motstand faktisk og tilbake til noe som kan ligne på DSP ics/volum kontrol/DA? mmmmm.... noen som vet med sikkerhet?
Jeg søkte på google og fant følgende og ser ut til at konstruktøren er svensk:
"
Jag brukar ligga ganska lågt med tekniska specar. Dels eftersom det finns så mycket olika idéer och dels eftersom jag inte vill skylta fullt ut med vad som döljer sig under skalet. Det är ju trots allt ljudet som räknas, även om den tekniska specen måste vara fullgod för att man skall kunna nå dit.
En viktigt faktor med A90 är att kretsdesignen är väldigt kompakt. Stor kretsdesign innebär större parasit L och C, vilket försämrar egenskaperna. Även om A90 har 70u koppar (35u är standard för många) och breda banor så är ändå kortledningarna ganska små till sin area. För att minska deras R och även deras emissioner vid hög belastning så har de gjorts så korta som möjligt. Längden ledarbana på korten i A90 där det går mycket ström, alltså matningsström och utgångsström är under 10 cm.
En annan viktig faktor är att A90 har stabil matningsspänning till både ingångs och drivsteg. Till ingångssteg, alltså småsignalförstärkare, brukar man använda stabiliserad matning, men stabil matning över själva effektstegets drivsteg är ganska ovanligt. Jag skriver en del på hemsidan om nätdelar under "neutralt ljud".
Det är värt att påpeka att spänningsstabilisatorn i A90 är en ganska raffig historia med aktiva filter, en av de bästa spänningsreferenser som finns följda av op amps kopplade som impedansomvandlare.
Uppdelningen i olika block är betydelsefull: A90 har i sin undervåning trafo, nätfilter och nätdel. De delar som stör har alltså ett eget rum i lådan.
A90 har ett nätfilter med en ordentligt spole som inte går i mättning och en X2 på 600nF. Varför så många tillverkare fuskar med nätfiltret är mig en gåta. En 600 nF Rifa X2 kostar 12 kr och även om en bra spole kostar en del så får man god valuta för den kostnaden i form av ett klarare ljud.
En nätdel, särskilt om den sitter i ett slutsteg, har stora elyter vilket innebär hög laddtransient, både i jordsystem och matning. Den transienten stör. Därför vill man hålla den åtskiljd från signalen och man vill ha en så kort väg som möjligt från trafo till elyt.
Det har A90. Kortledningen på nätdelen in-likrikt-elyt är så kort som möjlig och kortbanorna är breda och 70u tjocka. På nätdelen sitter det förutom laddelyterna även elyter för ingångs och drivsteg.
A90 har en utgång som delvis driver lasten med ström istället för med spänning. Även om man strävar åt det hållet så finns det ingen högtalare som uppför sig som ett metallfilmsmotstånd."
vel, kan ikke påsto at denne ampen har så korte kabler som mulig for å forbedre ytelsen, og skal man først legge mye arbeid rundt power supply og overføring -slik han beskriver i teksten- så skjønner ikke hvorfor man henter minus til høyttaler utgangen fra samme venstre kort -kondensator banken for rail spenningen er vel den som er rett under inng. kortet? og regnet med at opprinnelig er de 2 store hulene mellom xlr og høyt. pluggen vær til å tree minus kabelen gjennom mot kondis banken? tidiligvis ampen snur også den absolutte fasen og derfor svat leder går til utgangne merket med pluss=rød farge, ja ja.... merkelig egentlig men mye fint og fornuftig på teksten men trasig at teksten og den praktiske oppbygning ikke samsvarer med hverandre
-hva koster denne ampen?
Gryphon Mephisto
Sense Custom filter

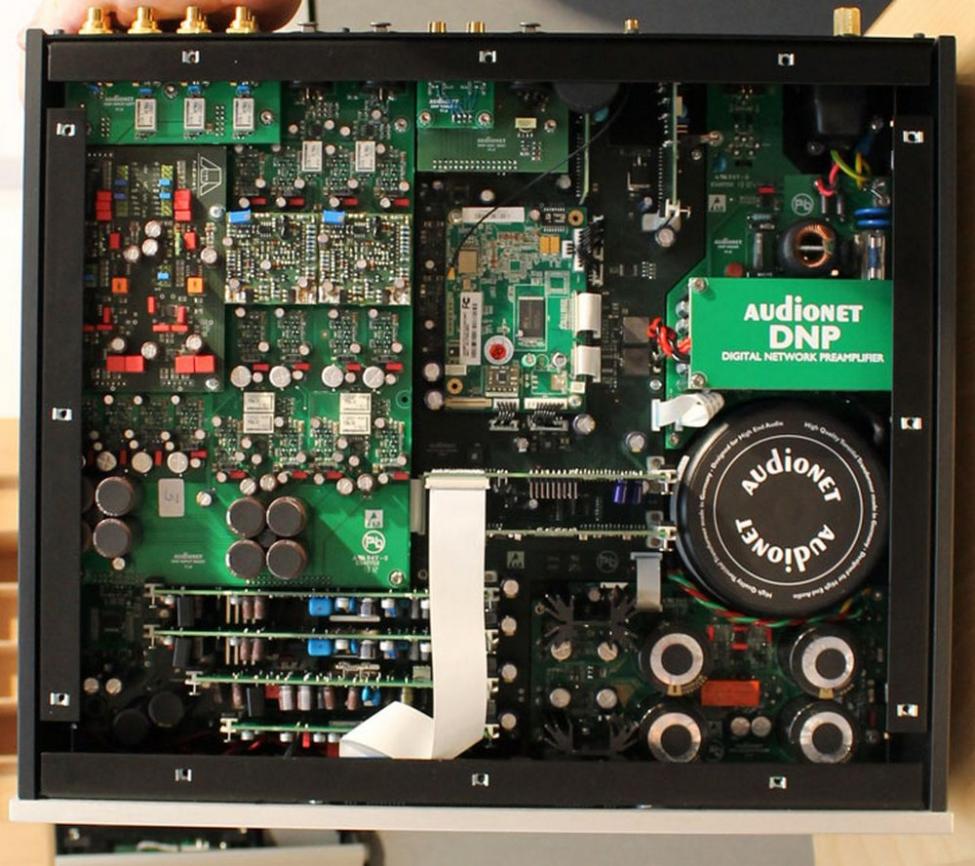

Audionet DNP.
