Oppretter en tråd som omhandler bygging av hifi hentet fra det franske audiobladet L'Audiophile. Her kan man diskutere alt mellom antenne og jord


Le Monstre - forsterker:
Del 1 - Amplificateurs classe A 8 watts Le Monstre - Jean Hiraga - Audiophile n27 1977.pdf
Del 2 - Amplificateurs classe A 8 watts Le Monstre - Jean Hiraga - Audiophile n27 1977.pdf

Del 1 - Amplificateur 8 W Le Monstre L'alimentation - Jean Hiraga - Audiophile n29 1977.pdf
Del 2 - Amplificateur 8 W Le Monstre L'alimentation - Jean Hiraga - Audiophile n29 1977.pdf

Kaneda - aktivt delefilter:
Le filtre électronique Kanéda - Jean Claude Gaertner - L'Audiophile n°28 1983.pdf



[karlinn]

Har akkurat fått alle L'Audiophile bladene på en cd, så er det bare å lære fransk Kan ikke ta mere tid en 1 uke



[aair]

He, he. Du fikk bestilt de, ja. Jeg fant de på nett og lastet de ned.



[karlinn]

He, he. Du fikk bestilt de, ja. Jeg fant de på nett og lastet de ned.

Nei fikk dem fra en venn



[OB-BB]

Hei
Kyss og Klem, Aair - to tråder med Hiraga denne uka!
Trenger ingen flere julegaver.
Om du har stor tilgang på saker i Sakndinavisk, blir lykken komplett
- vet ikke hvor mange ganger jeg overlykkelig har lest L'Audiophile fra perm til perm uten å forstå et ord.
BB



[RL69]

Bra tiltak aair!!!

Her er en link med noen artikler fra L'ADIOPHILE nr 1 - 32 : index


MVH
KOL69



[aair]

Har dessverre artiklene kun på fransk, men "Trondmeg" har visstnok noen svenske oversettelser fra bladet AudioVideo.



[RL69]

Og her er noe til : http://www.hifisentralen.no/forumet...ere-forsterkere-etc/61169-div-diy-greier.html

+ denne som jeg har linket til før, men har blitt flyttet siden sist: The Class-A Amplifier Site - Jean Hiraga Index

MVH
KOL69



[Trondmeg]

Jepp. Har flere svenske og alle franske. Skal scanne ved anledning. Har også skjema for en regulert ps for le monstre som skal være bra. Har le monstre i deler en dag jeg får anledning ....



[Sluket]

Jepp. Har flere svenske og alle franske. Skal scanne ved anledning. Har også skjema for en regulert ps for le monstre som skal være bra. Har le monstre i deler en dag jeg får anledning ....

Si ifra dersom du IKKE har anledning..



[Trondmeg]

Hehe, hver gang jeg ikke har anledning, som nå i bil på vei nordover .....



[Sluket]

- da henter jeg bitene etterpå!



[Trondmeg]

Har flere kretskort og halvledersett til disse jeg ....



[Drossel]

Har kort til 20 W klasse A og Kaneda pre. Med de fleste komponenter. Foretrækker Power Amps med flere hundrede watt.



[OB-BB]

Tusen takk for denne linken: The Class-A Amplifier Site - Jean Hiraga Index - den var gull verdt
BB



[zodiac]

Beskrivelse for bygging av Le Monstre var også i danske High Fidelity. Såvidt jeg husker 1987. Hadde denne selv og mener fremdeles at det må være den beste effektforsterkeren jeg har hørt. 300 B som lydideal med en bass og dynamikk (med fullversjon strømforsyning inkl bilbatterier) jeg aldri har hørt maken til.
Lurer på en ting: Jeg ser det er mulig å få kjøpt nye kit av denne med med andre transistorer enn de J. Hiraga håndplukket til originaldesignet. Noen som vet noe om hvordan disse kitene er i forhold til originalen?



[kwa]

Scan fra Danske High Fidelity

Hei

Her er en scan fra Danske High Fidelity på Le Monstre.
Bygget denne i sin tid med originale transistorer. Brukte denne i mange år og var fornøyd, men byttet til andre forsterkere etterhvert.

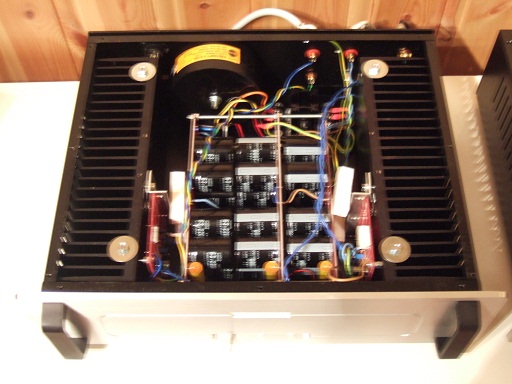

For et par år siden så kjøpte jeg et Kit fra eBay på dette. Reklamerte med samme halvledere, men er i tvil da om det er sant. Lyden på denne er bra den, men mener at det ikke er i samme klasse som originale men årene er gått så er ikke sikker. Kitet er jo billig så verdt et forsøk.

Bruker store kjøleplater så kjøling av utgangtransistorene er ikke noe problem.
Men er verre med likeretterbro (85 C) og motstand i strømforsyning (110 C!)

Driver et sett med SEAS fulltoner i et TL kabinett uten problemer.



[Sluket]

Har flere kretskort og halvledersett til disse jeg ....

Hand ovah!



[sander]

Hei

Her er en scan fra Danske High Fidelity på Le Monstre.
Bygget denne i sin tid med originale transistorer. Brukte denne i mange år og var fornøyd, men byttet til andre forsterkere etterhvert.
For et par år siden så kjøpte jeg et Kit fra eBay på dette. Reklamerte med samme halvledere, men er i tvil da om det er sant. Lyden på denne er bra den, men mener at det ikke er i samme klasse som originale men årene er gått så er ikke sikker. Kitet er jo billig så verdt et forsøk.
Vis vedlegget 171212
Bruker store kjøleplater så kjøling av utgangtransistorene er ikke noe problem.
Men er verre med likeretterbro (85 C) og motstand i strømforsyning (110 C!)

Driver et sett med SEAS fulltoner i et TL kabinett uten problemer.

Kast broen og sæt de bedste Stealth-dioder i
For at de overlever,må du sætte støjspoler mellem ensrettere og forreste kondensatorer
Dette medfører langt,langt bedre lyd,befriet for switching-støj og stærkt reduceret varmeudvikling i både nettrafo,ensrettere og kondensatorer
Da maskinen kører i klasse A,vil der ingen dynamikbegrænsning ske!
God fornøjelse



[Drossel]

Ja steahlt dioder er super. Findes i 30 A . Har faktiskt brugt mange af dem selv og man slipper for de elendige kondensatorer på dem.



[aair]

Har flere kretskort og halvledersett til disse jeg ....

Hand ovah!

Ligg unnah! Du har mer enn nok allerede

Ellers er disse gutta her behjelpelige med å selge diverse kretskort og byggesett: Diy Audio World



[Sluket]

Har flere kretskort og halvledersett til disse jeg ....

Hand ovah!

Ligg unnah! Du har mer enn nok allerede

Ellers er disse gutta her behjelpelige med å selge diverse kretskort og byggesett: Diy Audio World

Stille, høne!! Nok er aldri nok! Mer enn nok er bare litt mer... Den tråden ser kjent ut ja.



[atlechri]

Hei

Her er en scan fra Danske High Fidelity på Le Monstre.
Bygget denne i sin tid med originale transistorer. Brukte denne i mange år og var fornøyd, men byttet til andre forsterkere etterhvert.
For et par år siden så kjøpte jeg et Kit fra eBay på dette. Reklamerte med samme halvledere, men er i tvil da om det er sant. Lyden på denne er bra den, men mener at det ikke er i samme klasse som originale men årene er gått så er ikke sikker. Kitet er jo billig så verdt et forsøk.
Vis vedlegget 171212
Bruker store kjøleplater så kjøling av utgangtransistorene er ikke noe problem.
Men er verre med likeretterbro (85 C) og motstand i strømforsyning (110 C!)

Driver et sett med SEAS fulltoner i et TL kabinett uten problemer.

Kast broen og sæt de bedste Stealth-dioder i
For at de overlever,må du sætte støjspoler mellem ensrettere og forreste kondensatorer
Dette medfører langt,langt bedre lyd,befriet for switching-støj og stærkt reduceret varmeudvikling i både nettrafo,ensrettere og kondensatorer
Da maskinen kører i klasse A,vil der ingen dynamikbegrænsning ske!
God fornøjelse

Her var det mange merkelige påstander! Det er nettfrekvens vi snakker om, audiosignalet vil kortsluttes av filterkondensatorene. Det er ikke rare effektapet i likeretterene. Dette er produktet av forwardspenningen i diodene x diodestrømmen. Stealth-dioder er laget for å begrense switchetap, men har høy forwardspenning. Skal du redusere varme på noen som helst måte her, må du bruke en schottkydiode. (Med lav Vforward)
Hva du mener med at det ikke er noen begrensning på dynamikken aner jeg ikke. En klasse "A" forsterker klipper når den går i taket spenningsmessig akkurat slik som alle andre forsterkere. (Uansett klasse)



[sander]

Hei

Her er en scan fra Danske High Fidelity på Le Monstre.
Bygget denne i sin tid med originale transistorer. Brukte denne i mange år og var fornøyd, men byttet til andre forsterkere etterhvert.
For et par år siden så kjøpte jeg et Kit fra eBay på dette. Reklamerte med samme halvledere, men er i tvil da om det er sant. Lyden på denne er bra den, men mener at det ikke er i samme klasse som originale men årene er gått så er ikke sikker. Kitet er jo billig så verdt et forsøk.
Vis vedlegget 171212
Bruker store kjøleplater så kjøling av utgangtransistorene er ikke noe problem.
Men er verre med likeretterbro (85 C) og motstand i strømforsyning (110 C!)

Driver et sett med SEAS fulltoner i et TL kabinett uten problemer.

Kast broen og sæt de bedste Stealth-dioder i
For at de overlever,må du sætte støjspoler mellem ensrettere og forreste kondensatorer
Dette medfører langt,langt bedre lyd,befriet for switching-støj og stærkt reduceret varmeudvikling i både nettrafo,ensrettere og kondensatorer
Da maskinen kører i klasse A,vil der ingen dynamikbegrænsning ske!
God fornøjelse

Her var det mange merkelige påstander! Det er nettfrekvens vi snakker om, audiosignalet vil kortsluttes av filterkondensatorene. Det er ikke rare effektapet i likeretterene. Dette er produktet av forwardspenningen i diodene x diodestrømmen. Stealth-dioder er laget for å begrense switchetap, men har høy forwardspenning. Skal du redusere varme på noen som helst måte her, må du bruke en schottkydiode. (Med lav Vforward)
Hva du mener med at det ikke er noen begrensning på dynamikken aner jeg ikke. En klasse "A" forsterker klipper når den går i taket spenningsmessig akkurat slik som alle andre forsterkere. (Uansett klasse)

Har du prøvet?



[atlechri]

Prøvd hva da? Jeg har plukket av støvfolien på Quad'ene......
Mye mulig noen klarer å finne ut at en eller annen likeretterdiode låter bedre enn en annen, det er forsåvidt greit, det var kvasifysikken jeg gikk etter;-)
Dette er direkte feil:
"stærkt reduceret varmeudvikling i både nettrafo,ensrettere og kondensatorer"



[Drossel]

Anyway så får man mindre " kantet" mere letflydende lyd. Kvasifysik interesserer jeg mig ikke for.



[atlechri]

Fint, da er vi to



[sander]

Prøvd hva da? Jeg har plukket av støvfolien på Quad'ene......
Mye mulig noen klarer å finne ut at en eller annen likeretterdiode låter bedre enn en annen, det er forsåvidt greit, det var kvasifysikken jeg gikk etter;-)
Dette er direkte feil:
"stærkt reduceret varmeudvikling i både nettrafo,ensrettere og kondensatorer"

Tjek current inrush inden du dummer dig!
Støjspolerne mellem ensrettere og kondensatorer gør tricket,og det kan du ikke argumentere imod - quasi eller ej.



[sander]

Toptek Electronics Corporation



[Drossel]

En modstand FØR dioderne er godt til alt andet end Power amps. Laver savtakker om til sinus. De der Stealht er sådan lidt snubber agtige mener jeg. Dæmper peaks på nettet. Har med succes brugt dem i en kæmpe Klasse D.



[atlechri]

Jeg dummer meg ut hele tiden... Men current inrush..... Forklar. Jeg skjønner ikke.
http://www.fairchildsemi.com/ds/IS/ISL9R860PF2.pdf



[sander]

Ok
En stor lyt trækker tilsvarende stor strøm når sinuskurven peaker
Den strøm forplanter sig tilbage gennem ensretteren,og ud i nettrafoen,hvor der induceres ekstremt store strømpeaks - hvilket igen afsættes som varme i vindingerne!
Sætter man en resistor mellem ensretter og lytten,begrænses dette begge veje,men en spole er mere effektiv.
Jeg har et gammelt link hvor det vises og påvises på scope,men kan ikke længere finde det desværre.
Inrush er i sagens natur kun den ene vej,men problematikken er værre den anden vej,hvor ensretteren provokeres til at "gnistre qua sin on/off natur

Dette er en væsentlig årsag til at chokeinput generelt lyder bedre i audiosammenhæng.
Håber det belyser tilstrækkeligt?



[sander]

I en pushpull som Monsteret vil klasse A driften garantere hvilestrømmen aldrig overgåes af peaks i musikken
Derfor vil en resistor eller spole aldrig virke som spændingstab i spidserne af den strøm signalet trækker!
Omvendt i klasse B hvor hvilestrømmen er langt lavere end peaks i den strøm signalet trækker fra psuèn.og derfor vil spolen reducere den krævede spænding.
Håber dettte giver mening?



[Drossel]

Nogen skriver at dette firma kan skaffe orginale Monster transistorer.

Audio Output within Transistors - MCM Electronics Category



[samlanes]

Ok
En stor lyt trækker tilsvarende stor strøm når sinuskurven peaker
Den strøm forplanter sig tilbage gennem ensretteren,og ud i nettrafoen,hvor der induceres ekstremt store strømpeaks - hvilket igen afsættes som varme i vindingerne!
Sætter man en resistor mellem ensretter og lytten,begrænses dette begge veje,men en spole er mere effektiv.
Jeg har et gammelt link hvor det vises og påvises på scope,men kan ikke længere finde det desværre.
Inrush er i sagens natur kun den ene vej,men problematikken er værre den anden vej,hvor ensretteren provokeres til at "gnistre qua sin on/off natur

Dette er en væsentlig årsag til at chokeinput generelt lyder bedre i audiosammenhæng.
Håber det belyser tilstrækkeligt?

Når du skriver spole,meiner du da choke?

Mvh.



[sander]

Ok
En stor lyt trækker tilsvarende stor strøm når sinuskurven peaker
Den strøm forplanter sig tilbage gennem ensretteren,og ud i nettrafoen,hvor der induceres ekstremt store strømpeaks - hvilket igen afsættes som varme i vindingerne!
Sætter man en resistor mellem ensretter og lytten,begrænses dette begge veje,men en spole er mere effektiv.
Jeg har et gammelt link hvor det vises og påvises på scope,men kan ikke længere finde det desværre.
Inrush er i sagens natur kun den ene vej,men problematikken er værre den anden vej,hvor ensretteren provokeres til at "gnistre qua sin on/off natur

Dette er en væsentlig årsag til at chokeinput generelt lyder bedre i audiosammenhæng.
Håber det belyser tilstrækkeligt?

Når du skriver spole,meiner du da choke?

Mvh.

Ja dog ikke nødvendigvis over 0,5H



[Steinkare]

Liten avsporing her men....
Er det noen som har skjema til Hiraga sin lille rørforforsterker, den med seperat strømforsyning?



[audiosan]

blir motstanden i CRC strømforsyningen så varm? da er det fare for at du har alt for høy motstand på den. bør ligge på ca 0.2ohm. og da skal ikke en 10W? bli varm over hode.

Hei

Her er en scan fra Danske High Fidelity på Le Monstre.
Bygget denne i sin tid med originale transistorer. Brukte denne i mange år og var fornøyd, men byttet til andre forsterkere etterhvert.
For et par år siden så kjøpte jeg et Kit fra eBay på dette. Reklamerte med samme halvledere, men er i tvil da om det er sant. Lyden på denne er bra den, men mener at det ikke er i samme klasse som originale men årene er gått så er ikke sikker. Kitet er jo billig så verdt et forsøk.
Vis vedlegget 171212
Bruker store kjøleplater så kjøling av utgangtransistorene er ikke noe problem.
Men er verre med likeretterbro (85 C) og motstand i strømforsyning (110 C!)

Driver et sett med SEAS fulltoner i et TL kabinett uten problemer.



[BerntJ]

Le pr�amplificateur SRPP � �galiseur passif

Preamp? VH. Bernt

PS: Ser ut som oversetting av en Japansk artikkel.

Vet du noe navn på Hiraga's preamp?



[sander]

blir motstanden i CRC strømforsyningen så varm? da er det fare for at du har alt for høy motstand på den. bør ligge på ca 0.2ohm. og da skal ikke en 10W? bli varm over hode.

Hei

Her er en scan fra Danske High Fidelity på Le Monstre.
Bygget denne i sin tid med originale transistorer. Brukte denne i mange år og var fornøyd, men byttet til andre forsterkere etterhvert.
For et par år siden så kjøpte jeg et Kit fra eBay på dette. Reklamerte med samme halvledere, men er i tvil da om det er sant. Lyden på denne er bra den, men mener at det ikke er i samme klasse som originale men årene er gått så er ikke sikker. Kitet er jo billig så verdt et forsøk.
Vis vedlegget 171212
Bruker store kjøleplater så kjøling av utgangtransistorene er ikke noe problem.
Men er verre med likeretterbro (85 C) og motstand i strømforsyning (110 C!)

Driver et sett med SEAS fulltoner i et TL kabinett uten problemer.

Jeg har beskrevet løsningen på varmeudvikling i ensrettere og nettrafo,som består i at koble en støjspole ind mellem ensretter og forreste sæt lytter.
