LILLE hIaWAThA

[SannaX]

Det var kjapt! Ser bra ut de Hva tenker du å gå for i bassdelen?



[slowmotion]

kult
spent på hva du synes
lurer på om jeg syntes de låt litt for snilt
mvh
Leif

Detaljer/oppsett?



[VegardW]

Bassdelen er i tenkeboks.Har ikke fått specs pr mail fra GPA enda for 414 alnico,i mim utålmodighet! la jeg ut spørsmål vedr dette på diyaudio.com
fikk svar har simulert onken med 414 to ulike z out fra amp 0,3 ohm og 1,5 ohm.som dere ser noe større enn ønsket.(vas er for stor )



[SannaX]

Henholdsvis 186L og 250L. Hva skulle du helst være på? Hva er grunnen for at du regner Rg med såvidt forskjellige verdier? Forskjellige amper?
Så er det sånn å forstå at Rg har SÅ stor betydning på volumet i en Onken som igjen betyr at en Onken bør konstrueres for en type amp og egentlig ikke vil fungere tilstrekkelig med en annen type?



[VegardW]

70-100 l .Et sørgelig resultat av grensekontrollen ved dørstokken ute i gangen ;D
rg 0,3 ohm litt tilfeldig valgt for å illustrere effekten av endret z out i ampen: ja det gjør en sabla stor forskjell i en Onken. Du må nok velge riktig z out og også hensynta komponentene i et delefilter når du bruker onken kalkulatoren.slik sett passer ikke hvilken som helst amp like godt.
Min 13e1 se har z out på 1,5 ohm og jeg har tenkt å lage en egen amp til horna etterhvert(trenger ikke 30 w på de)



[LMC]

kult
spent på hva du synes
lurer på om jeg syntes de låt litt for snilt
mvh
Leif

Detaljer/oppsett?

det var Grelv sitt oppsett med digital deling og eq og noen mosfet trisseamper fra Rod Elliot og en NP amp
best om Grelv utdyper selv
men alt var uforandret untatt byttet av selve hornet og tilpasset deling eq med lik kurve som med det andre hornet
mvh
Leif



[VegardW]

Kom i posten i dag :to aldersstegne 604: 10" altec med samme alnico magnet som 414.
samlet inn for moro skyld og av nysgjerrighet.
Ingen tilgjengelige spec for disse, derfor kom postmannen forleden med en WT3 woofer tester.Aner ikke om den kontrapsjonen har noe for seg eller om det er luriium.
Grei å installere og kallibrere og etter ørten kjøringer gir den iallefall rimelig like resultater for hvert element.Måleusikkerhet: noen som vet ? Lurium ?

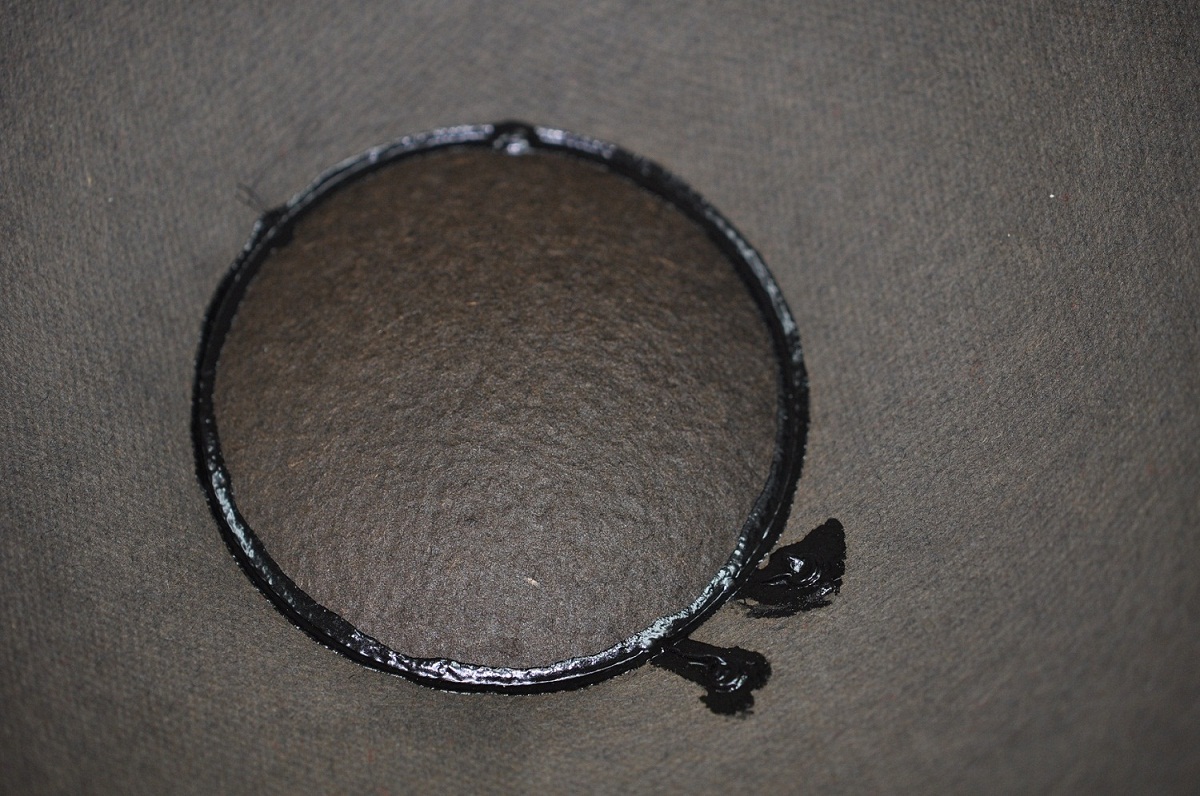

her er noen bilder og resultatene

Sluket gjorde oppmerksom på slurv : er 406



[VegardW]

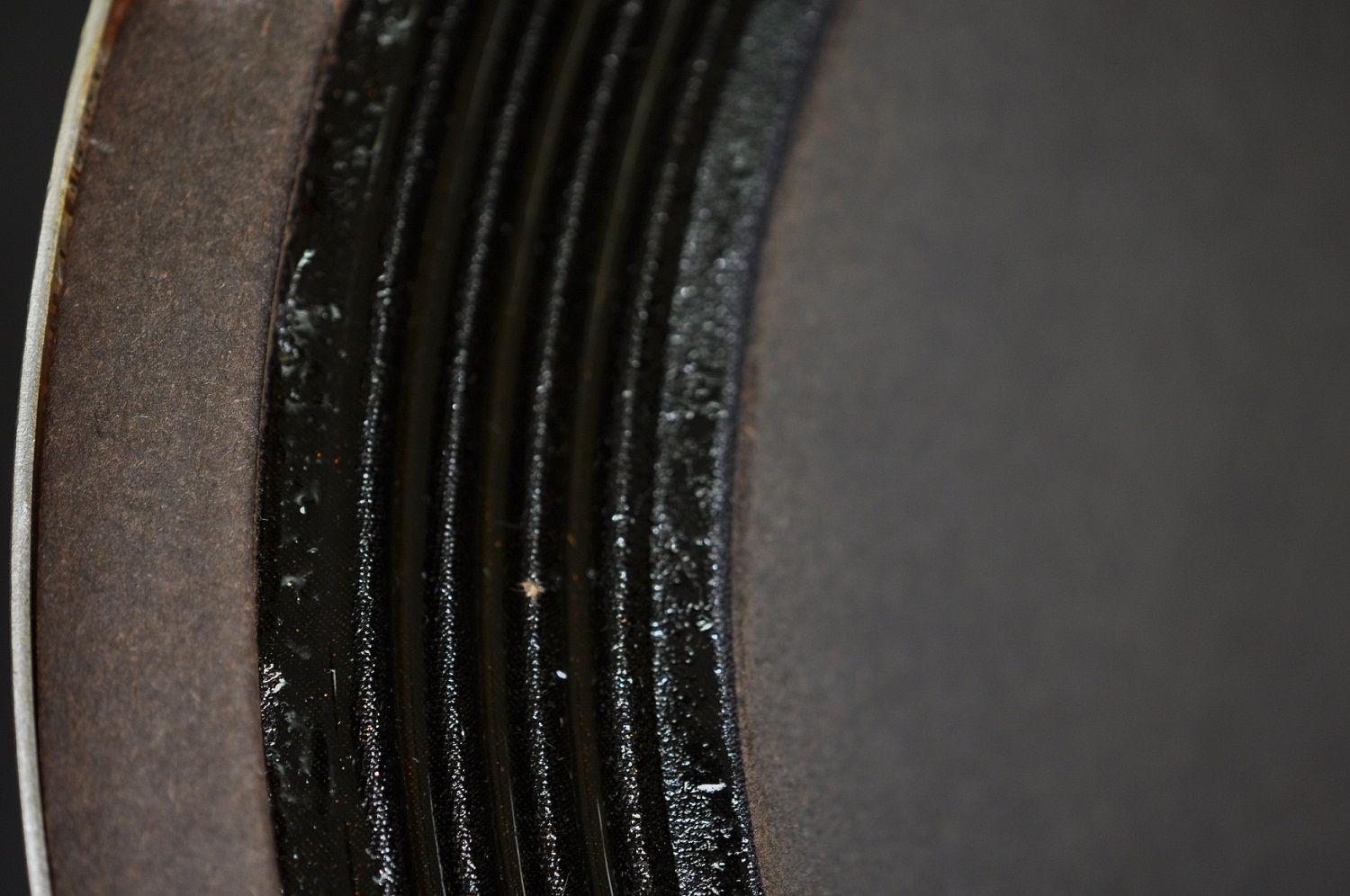

flere bilder



[VegardW]

flere



[VegardW]

målinger



[VegardW]

andre elementet



[Sluket]

604?? 604 er normalt deres 15"/16" coaxial element som er brukt i studio monitorer gjennom flere tiår..



[VegardW]

skarpsynt du

Blingset på tallene: sorry er 406 seff.



[Sluket]

You can't bullshit a bullshitter!!



[Sluket]

Litt å tygge på..


http://www.greatplainsaudio.com/vintage_altec/416A_LF_Speakers.pdf

http://www.audioheritage.org/vbulletin/showthread.php?6697-Info-on-the-406Z

http://www.altecpro.com/pdfs/vintage/SpeakerAndMics/speakers/406B LF Speaker.pdf

http://ameblo.jp/sp3/image-10305309876-10218453412.html



[VegardW]

Takker, de første var kjent, den sist ny
Her er en "korrigert måling" av 406A



[SannaX]

Kanskje opprette en egen tråd om Onken, men siden du (Vega65) fikk meg nysgjerrig, tenkte jeg å ta det her først, så får vi heller flytte det eventuellt.
Jeg klarer selvfølgelig ikke å bestemme meg for hverken bassdel eller horn, men begynner å se på Onken og Iwata også. Det du skrev angående Rg, fikk meg til å tenke. Altec "fat boy" eller 360L versjonen er designet rundt en Altec 416. Så, hvis volumet på Onken er så avhengig av type amp man skal bruke, hvilken amp ble brukt på denne kassa? Noen som vet hva Mr. Hiraga brukte (hvis det var han som designet denne?)?



[VegardW]

Det er utgangsimpedansen til ampen som spiller en rolle.ev annen motstand i et delefilter som kommer i serie med ampens zo. Det er litt pill å få tak på de aktuelle formlene,men matte er jo gøy når det brukes til noe fornuftig. ;D

Har sett ampen til Hiraga nevnt et sted, skal se om jeg finner det.
En annen sak: denne wt3 testeren jeg måler med
Gir nokså forskjellige verdier for Vas og mms/d avhengig av størrelsen på added mass
Vekten er ifølge de sparsomme specs i underkant av 30 gram . Noen tommelregel for hva som er riktig masse og legge til?
Sannax tråden er romslig



[VegardW]

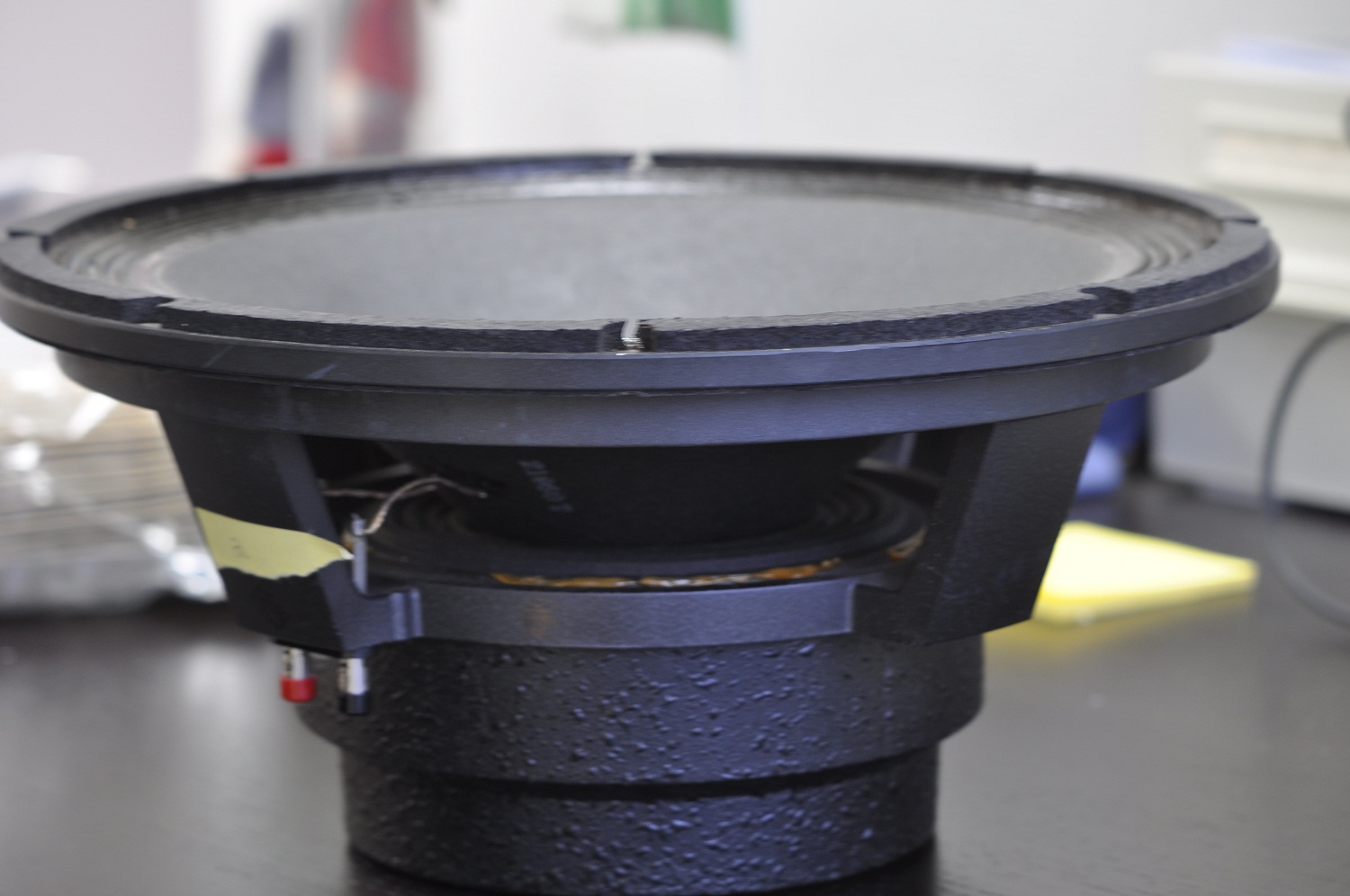

Disse kom på døren i morges.Altec 414-8C.Gjorde noen målinger og en simulering i onken calculatoren.Dette elementet er forskjellig fra 414-8a og b og skal den brukes i en onken
kasse må en redusere portarealet til ca 80 % = strekke litt på "reglene".Vedlagt kalkulasjonen for moro skyld.Dette er litt større enn ønsket, på den annen side er det kanskje ikke så dumt å prøve denne 12" driveren for dette elementet er beregnet på "medium size enclosure" ala Altec 614d.

http://www.altecpro.com/pdfs/vintage/SpeakerAndMics/cabinets/614D Speaker Cabinet.pdf

3,2 ft^3 eller rundt 100 l .
akseptabel størrelse ref krav nevnt innledningsvis.

Skal forsøke å beregne en høvelig kasse (og legge ut resultanten til spott og spe?)



[VegardW]

filene er litt store....



[VegardW]

et til



[VegardW]

måling T/S



[Sluket]

Relativt høy induktans, 2.00 mH ser jeg..



[VegardW]

Finner ikke spec for induktans hos altec.Og grønn som jeg er vet jeg ikke hvor denne verdien bør ligge..(men i en tråd på diya la en kar ut målinger av 414-8a og der er induktansen gitt i uH)

Hvordan tolke dette : måle feil ?
Aldersforandring(er)? ;D
Råttent kjøp ?



[VegardW]

En titt i bruksanvisningen til WT3, etterfulgt av en endring i innstillinger for induktans måling og dermed krympet verdien.
hva sier egentlig L(e) om elementet ?



[grelv]

Le er med på å bestemme elementets HF-egenskaper.



[Sluket]

Og hurtigheten, bl.a. Høy mag.power + lav Le = sinnsykt smekk. Under 1 mH er bra.
