Loftet – superlang byggetråd

[Sluket]

Kunne ikke DIY meg! Passer bare så altfor jævlig...



[OB-BB]

Brynjar har det alltid best.

Hadde en alt for liten liten timespause midt på dagen og fikk endelig gjort noe nyttig

Fasfresing 1

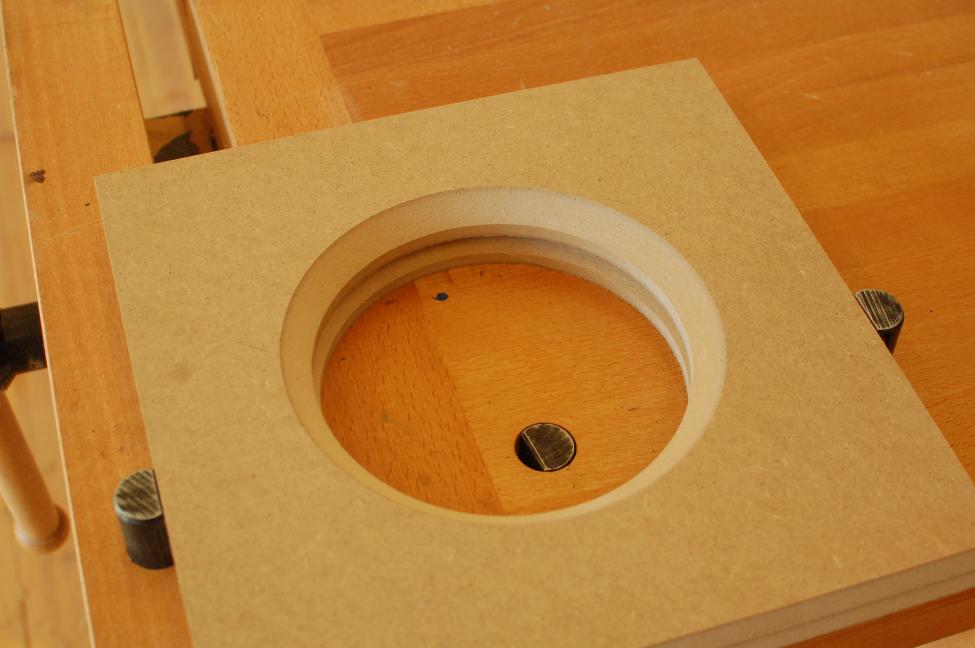

Fasfresing 2

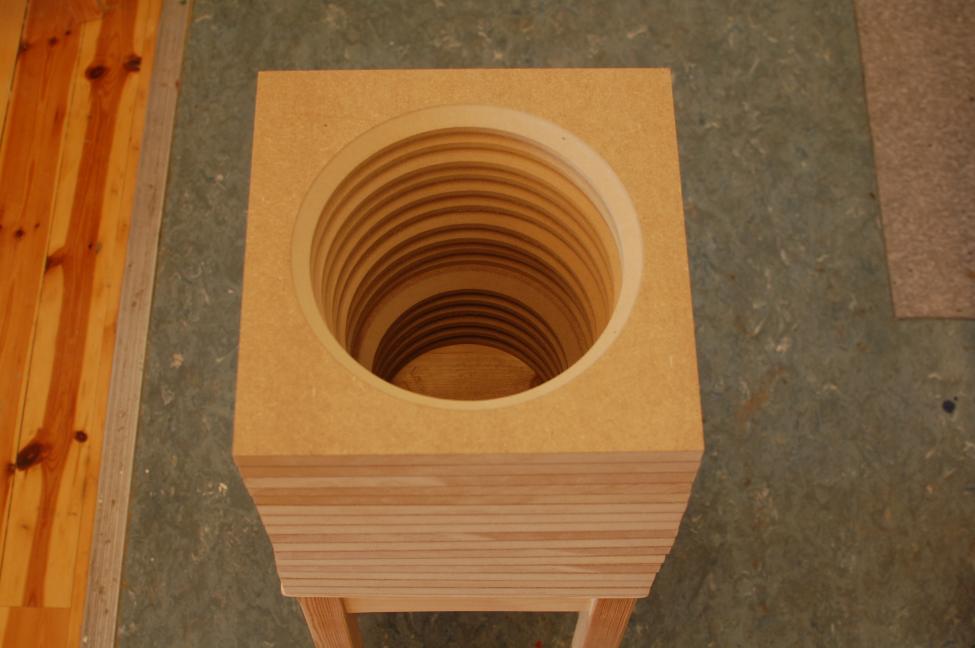

Frontstabel

Bakstabel

Fas forside

Kvartstaff bakside

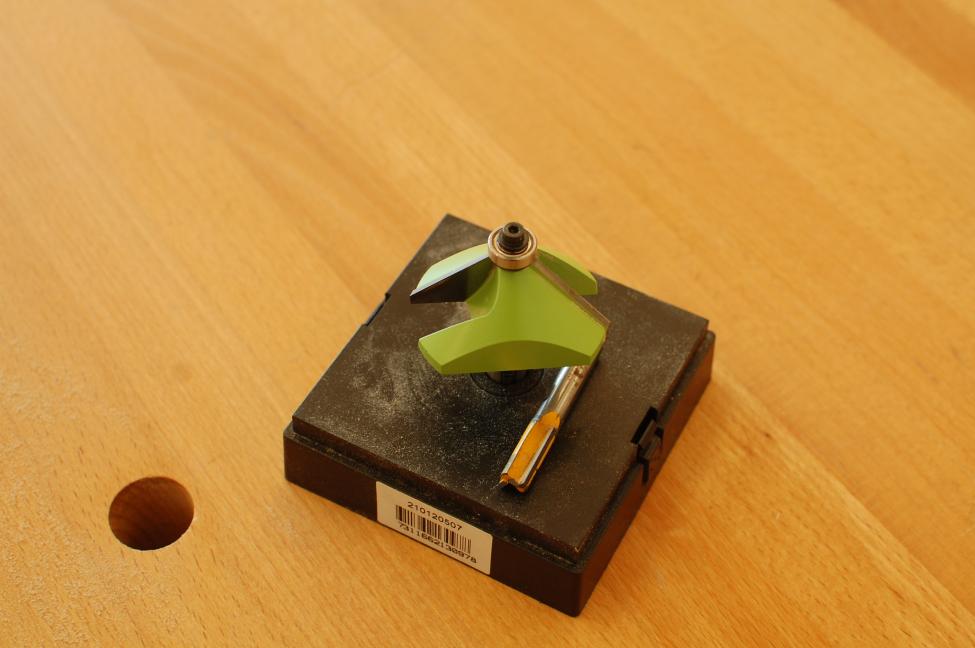

Fres for voksne og lett overvektige gutter - høres ut som en Douglas Dakota

I kveld er det litt målsjekking og så blir det liming som snarest.

BB



[OB-BB]

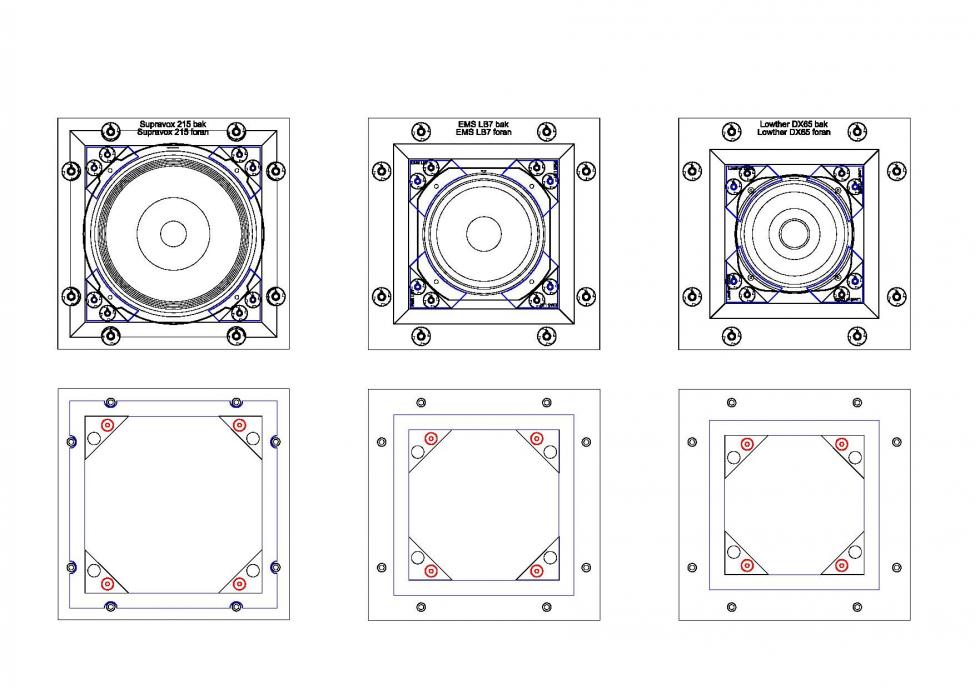

Bakkasser
For å gjøre baffelsystemet så variabelt som jeg drømmer om, må jeg lage noen bakkasser til baflene. Jeg bruker en av de to elementfestene i hvert hjørne til å holde kassene på plass.

Kinderegget er underveis - åpenbaffel, hornløsning og lukkede/ventilerte kasser.

Slik:

BB



[freddie77]

Imponert over både tempo og utførelse her!
Både tegninger og trebiter på løpende bånd

Kinderegg er heller ikke å forakte...



[Sluket]

Det dukker vel snart opp strikkeoppskrifter- og mønstre her også..



[freddie77]

Kan jo strikkes frontstoff til rammene?



[Sluket]

Knallbra!



[OB-BB]

Kjærringer.
Korssting gjelds ikke her inne.
Dessforuten så er dere ikke morsomme
Kun raglanfelling og patentstrikk for å dempe overivrige diskanter.
BB



[OB-BB]

Litt nytt fra Østfronten:
Alle smådjevlene er limt, pusset nitidig og kantene har fått sitt første grunningsstrøk.
Startet ørle morgen og jobbet til sex. Pussing og gugging er no' dritt - blir ikke mer morro herigaarden før det skal monteres.
Planen var å legge ut noen bilder av dette tullet også, men det var fritt for film i kameraet.
BB



[OB-BB]

Endringer i broderioppskrifta.

Manier er farlige - dette byggeriet begynnes å føles litt som en mani.

Baflene begynner å tre fram fra tegnemaskinen og ut i virkeligheten og da melder tankene om det en har planlagt er riktig – om det skal få være slik det her blitt eller om noe skal forandres for å stemme med det skallen ser for seg. Nå stemmer ikke skallekart og skalleterreng helt overens, så det må gjøres noen små justeringer før alt trilles på plass og at det er for sent å gjøre store saker.

Inntil nylig har jeg bare slitt med at jeg synes at det er for dårlig formmessig kobling mellom overdel og underdel i det store oppsettet. Enda klarere har dette synet blitt ettersom jeg har skisset på det systemet som skal stå i stua nede. Der henger bassmodul og småbaflene sammen. De skisssene jeg har lagt ut tidligere av dette blir som de er vist med unntak av at bass- og mellomtone/diskantdel blir delt opp. Dette er uporblematisk.

Det som er forbigående problematisk, er at jeg må inn med et nytt J-horn på loftet for å få ro i utseendet. Tutlengde og –tverrsnitt beholder jeg som det er i dag, men pga at bredden blir litt smalere, blir høyden litt høyere. Så de som ønsker å kjøpe et par nymalte, ikke helt ferdige og lite brukte J-horn uten drivere til materialpris og litt til, kan sende meg en PM.

Småbaflene beholder sine mål, men jeg endrer innrammingen av mahogny litt. Det nederste ramtreet blir fjernet slik at de vertikale linjene får fortsette helt ned til gulvet - ned gjennom de nye J-horna. Dette kommer til i meiner meinung nach å ta seg mye bedre ut og fjerne deler av det som har plaget skallen i det siste.

Det andre som har ridd meg, er ubalansen som har oppstått gjennom at toppen er asymmetrisk og bunnen er fullstendig sentrert. Slik kan vi ikke ha det, og da er jeg plutselig tilbake til utgangspunktet med midtstilt lay-out.

I andre design fungerer asymmetri som en kule (ref. Slukets), men det gjør det definitivt ikke her. For å bøte på denne brøde, legger jeg opp til noen baffelbreddeforøkere på baksiden.

Flere feil følger

BB



[Tytte71]

Enig BB, symetrisk er desidert penest her. Asymetri brukes normalt i lukkede kasser for å spre kantdiffraksjonene og på den måten jevne ut frekvensresponsen. I en dipol vil også responsen jevnes ut ved at dipolpeaken smøres ut over et større frekvensområde. Nedfelte drivere og avrundede kanter bidrar også. Jo bredere baffelen er, dess mindre effekt får du av asymetri.



[OB-BB]

Tytte;
Ja, det ble forferdelig rotete og ga ingen go'følelse.
Grubbelerte litt med de eksisterende mellombasshorna for å få de til "å gå opp" men det ble ingen orden på det hele.
Jeg påfører meg litt ekstra smerte med nye horn men det er ingen vei utenom.
Asymmetrien var liten i den opprinnelige løsningen - den blir mye større med en bakvinge.
BB



[Tytte71]

Synes det ser barskt ut! Er grådig spent på resultatet nå når det materialiserer seg.
Er det noe du jo har bevist til gagns så er det at du håndterer trevykje og fres. Imponerende!



[OB-BB]

Takk, Tytte - lovord faller i god jord her - medgir det ubeskjedent.

Fikk lagt på akrylmaling som slipegrunning i noen tykke, gode lag.
Ser bra ut så langt og har unngått sig like så langt.
Tror aldri jeg kommer til å sette min fot i en oljebasert ditto noen gang.

Tre bilder

Den underste platen er ikke med i balletten videre og fungerer som spikermatte for det som skal blåsemales.

BB



[OB-BB]

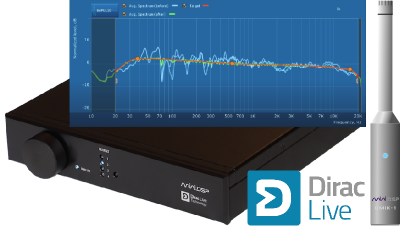

miniDSP 10x10 Hd + miniDSP DDRC
Jeg er i ferd med å gi etter for fristelsen og gå for et forsøksekteskap mellom disse to boksene:

miniDSP 10x10 Hd | MiniDSP

og Dirac Series | MiniDSP

Grunnen til dette knefallet er at jeg innser min begrensning på kort sikt (har mer lyst til å bygge og kose meg enn å måle og rote med noe jeg ikke kan) og lurer på om dette er et skudd i blinde eller om dette har noe for seg.

Noen som har synspunkter eller erfaringer rundt disse - gjerne båre teoretiske og reelle betraktninger?

BB



[Bergfinn]

Spennende, har lyst å prøve demoen men tør ikke........ennå.....må vente litt

Mvh. B



[OB-BB]

Bergfinn;
Har du OpenDRC?
BB



[Bergfinn]

Nei, BB. Jeg har kun testet og innehar en Audiolense XO lisens for PC- bruk.
Jeg er svært fornøyd med denne ut i fra de forutsetningene jeg har, men er veldig nysgjerrig på andre løsninger (også i hardware)
Har veldig lyst å høre andre systemer enn mitt eget, både med AL(AtleT) og eks Vidarj(blir det Dirac Vidar?) og JooHo med ripol/horn Hypex?
8-12 tom med DEQX står høyt på ønskelista. Mange her bruker Ground Sound. Har lyst å utveksle erfaringer i ukjent terreng.
Så er det det med FIR vs. IIR da.
Tror Bx. nevnte for et par år siden i en tråd at om 5 år er avansert DSP blitt stuerent og "godtatt" i hifi-miljøet.
Jeg henger meg på den.

Mvh. Bergfinn



[OB-BB]

Bergfinn;
Mye spennende.
Hadde glemt både Atle og Vidar - den siste leker jo med PWR-ICE125 allerede.....
REW/miniDSP er jo også aktuelt innenfor disse veggene men trenger starthjelp i rette enden.
BB



[vidarje]

Hvilken av Dirac boksene er det du tenker på? Jeg sikler på den med digital inn/ut. PW-ICE125 har bare IIR muligheter, men den er til stor hjelp for å integrere suben. Jeg trenger nok minst en sub til for å komme i nærheten av hva Sluket kaller "visceral listening"



[Bergfinn]

Klarer man å lage et transparent og dynamisk filter med FIR løsning, så er det FIR jeg har mest tro på. Og hele frekvensområdet, takk.
Nå banner jeg i kjerka for noen og enhver tenker jeg. Får stå sin prøve.

Jeg anbefaler deg og google litt om FIR og IIR om du ikke allerede har gjort det?
Jeg har manglende teknisk forståelse på drc, men vi må ta til oss der vi kan, feks er det interessant å google om andre forståsegpåere's erfaringer om FIR, IIR, targetkurver.....etc...etc... De tråkker veien, og vi gubbene kommer diltende etter...og får det inn med teskje....snakker for meg selv nå

B

Edit; noen linker Dirac validation
The Importance of Timbre in Sound Reproduction Systems - Blogs - Computer Audiophile

Mitchco har en blogg om Acourate også, men den fant jeg ikke.



[OB-BB]

Bergfinn;
Audiolense, ja det har jeg jo spurt om før.

Det ligger mye lesbart ute på verdensveven - forstår litt av dette men tror at konsekvensene forsvinner litt ut i dimman underveis for meg. Av denne grunnen har jeg konkludert med at det er lurest å velge noe med et støtteapparat bak - supporten til miniDSP er ikke den raskeste, men det går fort nok for meg.

FIR- og IIR-diskusjonen hopper jeg over denne gangen, tror jeg.

BB

Edit
Skal finne litt om det i Editen din etterhvert.



[steinost]

Fy Fana som du jobber med dette.
Helt utrolig hva den mannen får til med en Jobu.

Steinar.



[OB-BB]

Kjempeinteressante linker, Bergfinn
Limte "The Importance.." inn i et Word-dokument - tredve siders hyggelig sengelektyre.
BB



[OB-BB]

Hei Steinar, kakepynten selv - takk for sist!
Jobuen er bare halvlunken
- bare vent til i mårra - da skal det slipast og blåsast blått.
BB



[OB-BB]

Nytt J-horn

BB



[OB-BB]

Denne, Bergfinn?
Computer Audiophile - Advanced Acourate Digital XO Time Alignment Driver Linearization Walkthrough ?

BB



[Bergfinn]

Kjempeinteressante linker, Bergfinn
Limte "The Importance.." inn i et Word-dokument - tredve siders hyggelig sengelektyre.
BB

Ja, hyggelige 30 sider. Men jeg synes nå det er enda hyggeligere å lese 130 siders OB-BB tråd med en vanvittig produktivitet.

Meget inspirerende, for å si det mildt. Jeg skal bli DIY'er når jeg blir stor.
Ser at du fant Acourate tråden.

Mvh. B



[Bergfinn]

Jeg ønsker meg en hardware løsning med mange balanserte/ubalanserte utganger og både IIR/FIR filtere og fleksibiliteten til Audiolense. Alt i en box.
Kan ikke noen lage det? ...uten at det skal koste 100 laken.

...kanskje det kommer når alle vil ha romkorreksjon. Markedet er kanskje ikke modent ennå.

Mvh. B

Sorry BB. Denne hører egentlig hjemme i dsp tråden.



[OB-BB]

Bergfinn;
Passande så bare drodl - dette er interessant!

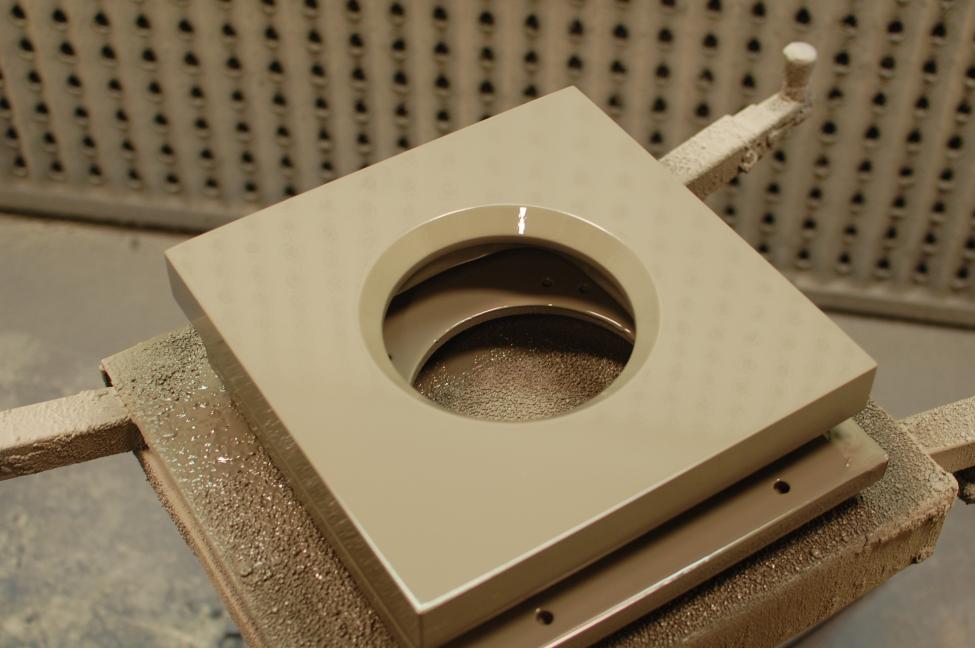

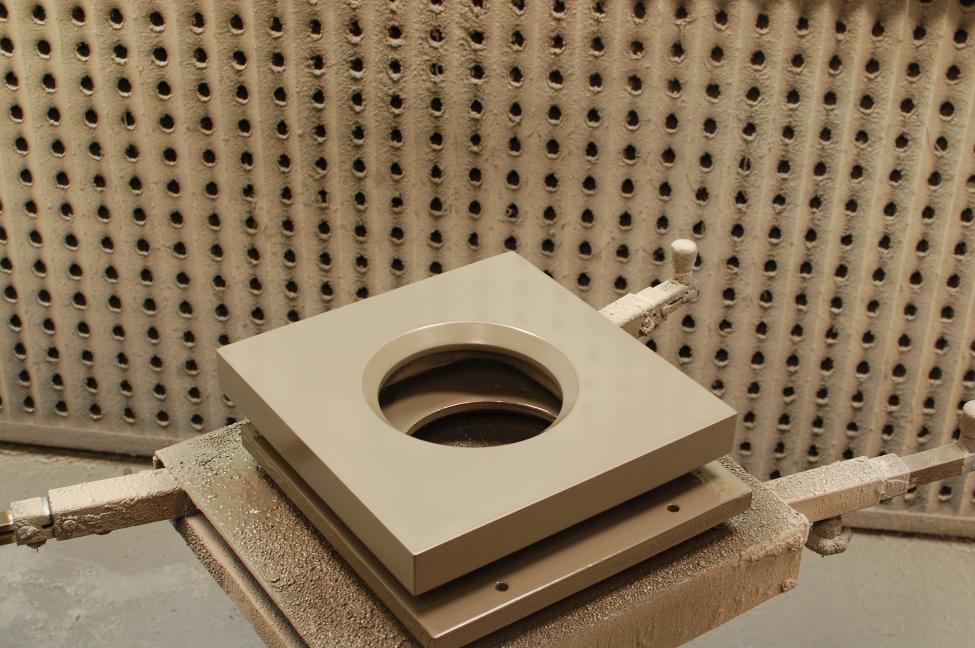

Fikk grunnet litt tidlig på morrakvisten og slipt og malt ét dekkstrøk.
Jeg valgte bort den blå til fordel for mørk grå.
Det ser kanskje ikke så mørk ut - virkeligheten er mørkere og på bildene er malinga ennå våt.

BB



[Sluket]

Rena rama fabriken, OB! Hvor tar du energien fra? Blir sliten bare av å scrolle nedover i tråden her! Du har dessuten blitt reint kreativ med kamera også.



[Sluket]

BTW, den fargen er ganske så fin, ikke noe blåstikk el.l. i den.



[emokid]

Hatten av for gamlingen. Du er helt rå. Jeg sitter bare å koper mens andre kjører CNC'en for meg.



[Tytte71]

Jeg ønsker meg en hardware løsning med mange balanserte/ubalanserte utganger og både IIR/FIR filtere og fleksibiliteten til Audiolense. Alt i en box.
Kan ikke noen lage det? ...uten at det skal koste 100 laken.

...kanskje det kommer når alle vil ha romkorreksjon. Markedet er kanskje ikke modent ennå.

Mvh. B

Sorry BB. Denne hører egentlig hjemme i dsp tråden.

Skal vi? ;D Står høyt på agendaen dette.



[OB-BB]

Håper på CNC her også, men det er ganske så artig uten - bare det å ha tilgang på maskiner, god plass og ikke minst ta seg tid til å gjøre noe som er gjennomtenkt. Og så må man være forberedt på at det som var så djevelsk gjennomtenkt, ikke var det likevel.
Det skjer oftere enn jeg liker.

Energien kommer fra at jeg nesten trives bedre sammen med en trebit enn henne (Neida!) og at jeg faktisk kan flytte over i praksis det som var teori for et øyeblikk siden. Lørdag, feks, da pusset jeg hele dagen med sandpapir - det var ikke artig, men nå er jeg ferdig med det - nå er det artig.

Har tatt et nestentørketbilde av en baffel og et sammen med mahognyramma - litt annerledes farge - den har to dråper rødt i seg og ikkeno' blått. Malingsflaten får et dekklag med lakk - 05-glans - håper at dette ikke endrer fargen for mye.

Mahognyen er ubehandlet og blass og blir ti reiser mer livat og dypere i fargen når den får litt lakk, voks eller olje på seg.

BB



[emokid]

Fy dæven, det blir fint!



[Sluket]

Hatten av for gamlingen. Du er helt rå. Jeg sitter bare å koper mens andre kjører CNC'en for meg.

Gamlingen? Jævlig uheldig uttrykk



[OB-BB]

Ja, du går Down The Drain sammen med meg, Broder Sluket - ikke lett å svelge alt ungdommelig overmot.
Men husk (igjen) at det er de gamleste bukkene som har de hardeste horna.
BB



[Sluket]

Ja, riktig - og det er VI som SPASERER bort og knuller alle, mens ungfolene løper avgårde og orker knapt nok en...



[OB-BB]

Sluk;
Du får sagt det - helt klart og tydelig!
Nå sitter jeg igjen med en haug med bilder det ikke skal bli lett å bli kvitt!
Undo, undo!
Forresten - er JJ på besøk?
BB
