Takk for link, skal leses imellom gamle utgaver av VTV
Har lest artikkelen og endel på nett, begynner å få tak på det nå tror jeg.

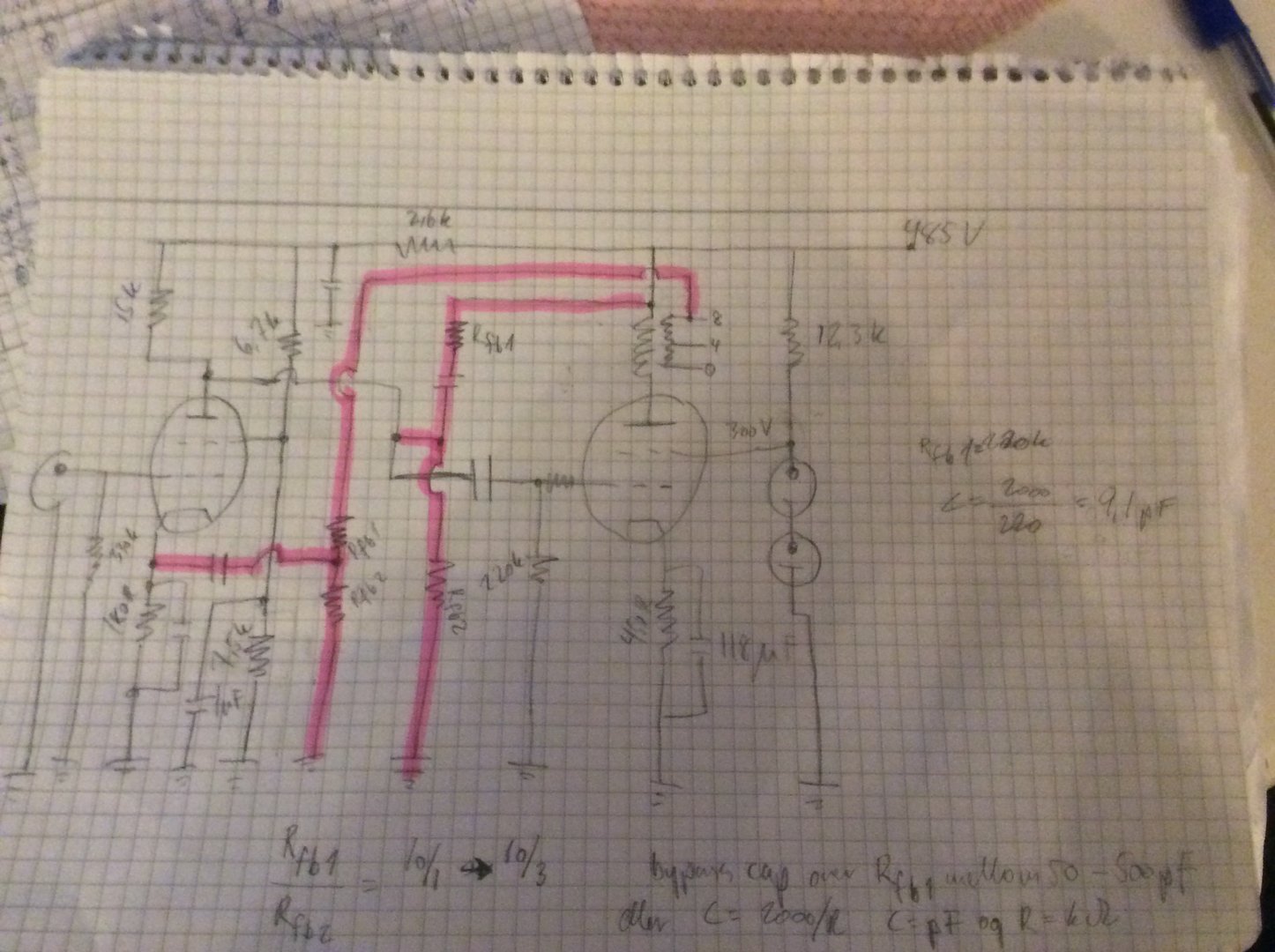

Hvis man setter FB ved spenningsdeler, der forholdet mellom R1fb og R2fb gir en FB faktor er det jo greit nok å ha kontroll på hva man gjør. Denne kan jo og tunes med potmeter i serie eller paralell, så lodder man inn ønsket verdi etterpå.

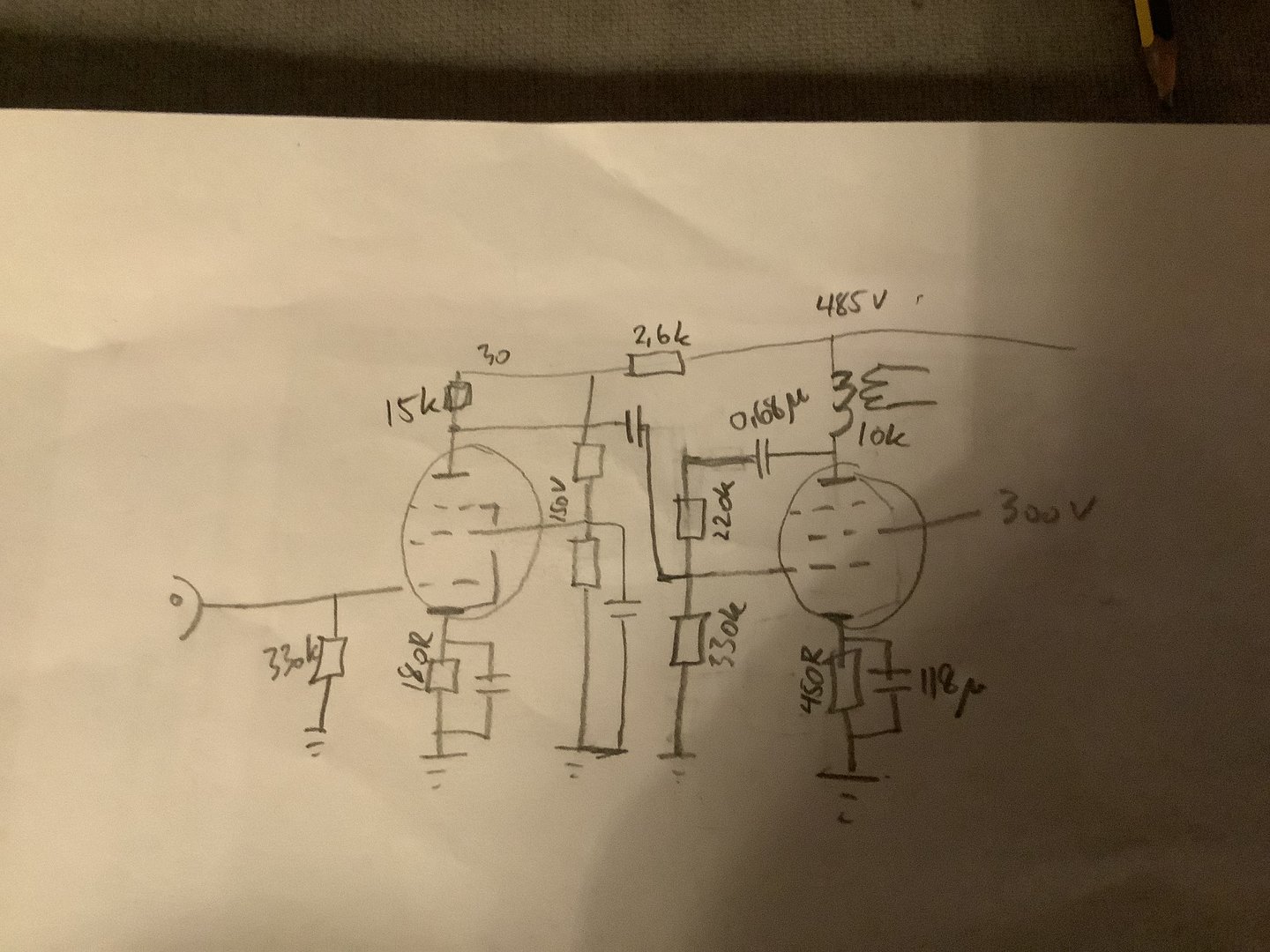

Men hvordan bestemmes størrelsen på R i de tilfeller der man kun har en motstand, for eksempel Schade FB mellom anoder?
Jeg har brukt det selv, brukte bare en "vanlig" verdi men jeg aner ikke hvor mye FB dette utgjør. Virker for meg som at man bare tar en verdi og prøver, og evt endrer til man har passe gain og liker det man hører.
En annen ting jeg ikke helt har skjønt; enkelte kretser har en bypass cap på R1 i f.eks en spenningsdeler, mens andre har en i serie med samme R1. Antar bypass cap har samme funksjon som andre bypasscaps, og den i serie er der for DC blokking men de er sjeldent forklart...
En annen variant av kondensatorer i FB kretser er eksempelvis mellom katoden på inngangsrør og spenningsdeler i en gNFB krets fra høyttalerterminal tilbake til inngangsrør.
Tenker jeg rett ang kondensatorer?
Ble mye tekst her nå men jeg håper det gir mening.
Hadde jeg hatt oscilloskop hadde jeg kunnet observere endring i kretsen etterhert som FB og kondensatorer endres men det har jeg desverre ikke...
Har lest artikkelen og endel på nett, begynner å få tak på det nå tror jeg.
Hvis man setter FB ved spenningsdeler, der forholdet mellom R1fb og R2fb gir en FB faktor er det jo greit nok å ha kontroll på hva man gjør. Denne kan jo og tunes med potmeter i serie eller paralell, så lodder man inn ønsket verdi etterpå.
Men hvordan bestemmes størrelsen på R i de tilfeller der man kun har en motstand, for eksempel Schade FB mellom anoder?
Jeg har brukt det selv, brukte bare en "vanlig" verdi men jeg aner ikke hvor mye FB dette utgjør. Virker for meg som at man bare tar en verdi og prøver, og evt endrer til man har passe gain og liker det man hører.
En annen ting jeg ikke helt har skjønt; enkelte kretser har en bypass cap på R1 i f.eks en spenningsdeler, mens andre har en i serie med samme R1. Antar bypass cap har samme funksjon som andre bypasscaps, og den i serie er der for DC blokking men de er sjeldent forklart...
En annen variant av kondensatorer i FB kretser er eksempelvis mellom katoden på inngangsrør og spenningsdeler i en gNFB krets fra høyttalerterminal tilbake til inngangsrør.
Tenker jeg rett ang kondensatorer?
Ble mye tekst her nå men jeg håper det gir mening.
Hadde jeg hatt oscilloskop hadde jeg kunnet observere endring i kretsen etterhert som FB og kondensatorer endres men det har jeg desverre ikke...
