ON/OFF-knapp Huldra 10 går ikke ut

[Tandberggutten]

Heisann, jeg har fått inn en Huldra 10, ON/OFF knapp kan beveges, men "låses" ikke i OFF-stilling.
Har rensa med elektrospray pluss litt CRC2-26 på bevegelige deler.
Den lille "tappen" som er under fjæra på toppen av venderhuset, virker ikke som den går opp og ned. Jeg bøyde holderne til side og tok ut denne, den så ut til å ligge korrekt.' Jeg tok den ikke ut. Burde jeg prøvd det?

Tips til videre forløp. Er det en mekanisk svikt inne i switchen?
Må jeg rett og slett ha nytt venderhus?



[niels]

Tror vel lydshop.no har en ny bryter.

Prosjekt: Tandberg Huldra 10 - Hjelp

Tandberg Huldra 10. Trolig er det en del forskjellig som ikke virker. Kan starte med de to mest åpenbare feilene: 1. AM-velgeren virker ikke. Kan snurre på knappen/potmeteret, men som man kan se på bildet av innsiden er bl.a. tråden røket. Hvordan skal dette se ut når det virker? Tips til valg...

www.hifisentralen.no



[geirendre]

men "låses" ikke i OFF-stilling.

Hmm, er ikke helt med på hva du mener her.

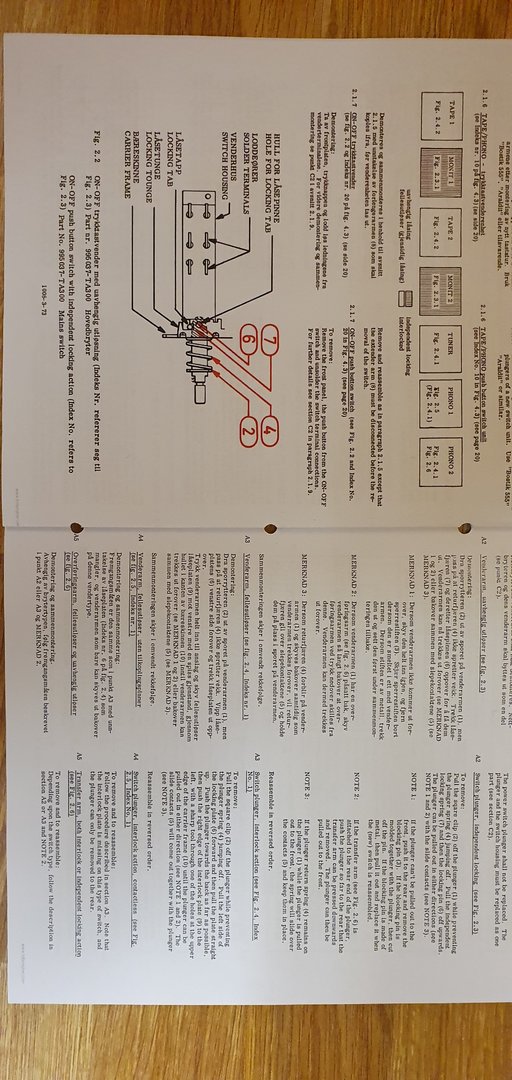

Den låsepinnen skal låse bryteren i "ON" posisjonen, altså når den er inntrykket.
I "OFF" posisjon så er det bare fjæra rundt bryteren som skal presse den ut i ytre stilling.
Låsepinnen kan byttes med en fra en annen bryter om den er skadet.
Det er også viktig at fjærplaten som ligger over den pinnen er ok, og har såpass spenn i seg at den presser pinnen med i sporet den går i i selve bryteren. Gjør den ikke det, så låser ikke pinnen bryteren.



[Tandberggutten]

Så hvis jeg fjerner fjæra og pinnen så skal bryter komme automatisk ut i OFF!



[Tandberggutten]

Tok ut pinne og den flate fjæra nå. Knapp kommer fortsatt ikke ut i OFF.



[geirendre]

Da er det AV/PÅ bryteren som sitter i bakkant av bryteren som nok er treg.
Det går og dele de fra hverandre om du er forsiktig, og så smøre den.



[Tandberggutten]

Jeg har hørt mange som har prøvd det, og blitt sittende igjen med et kaos av deler. Du tenker på den bakre del, ikke der den lange fjæra sitter?



[geirendre]

Ja, den kvadratiske delen som sitter bakerst på bryteren.
Der nettledningen er loddet på, det er selve AV/PÅ bryteren.
Den har en tendens til å bli treg, og da sitter gjerne bryteren inne hele tiden.
Du greier nok dra den ut igjen med litt makt om du prøver.

Demonter den fra radioen, og prøv om du greier smøre den såpass at den blir bra.
Går ikke det, så kan du demontere den og prøve og fikse den.
Det er ikke mange deler i den, så det er ikke problemet.
Men det er ganske tynn og sprø plast så lett å knekke av de små tappene
som holder den fast til selve bryteren, men det lar seg gjøre om man er forsiktig.

Dette er nok en bryter fra en Sølvsuper 11, men de er ganske så identiske med de på H10
forruten at de nok har lengre bein for å loddes til kretskortet under bryteren.

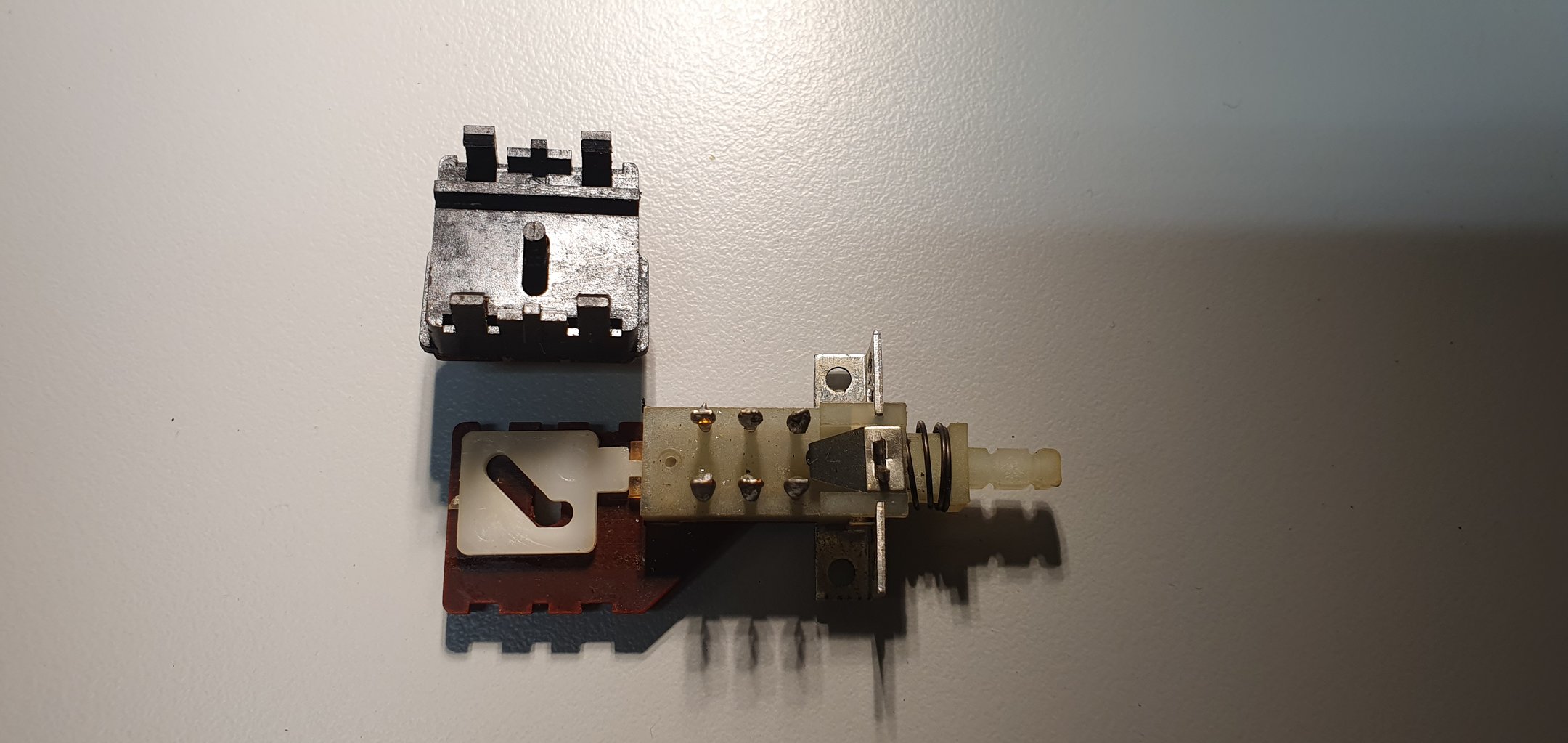

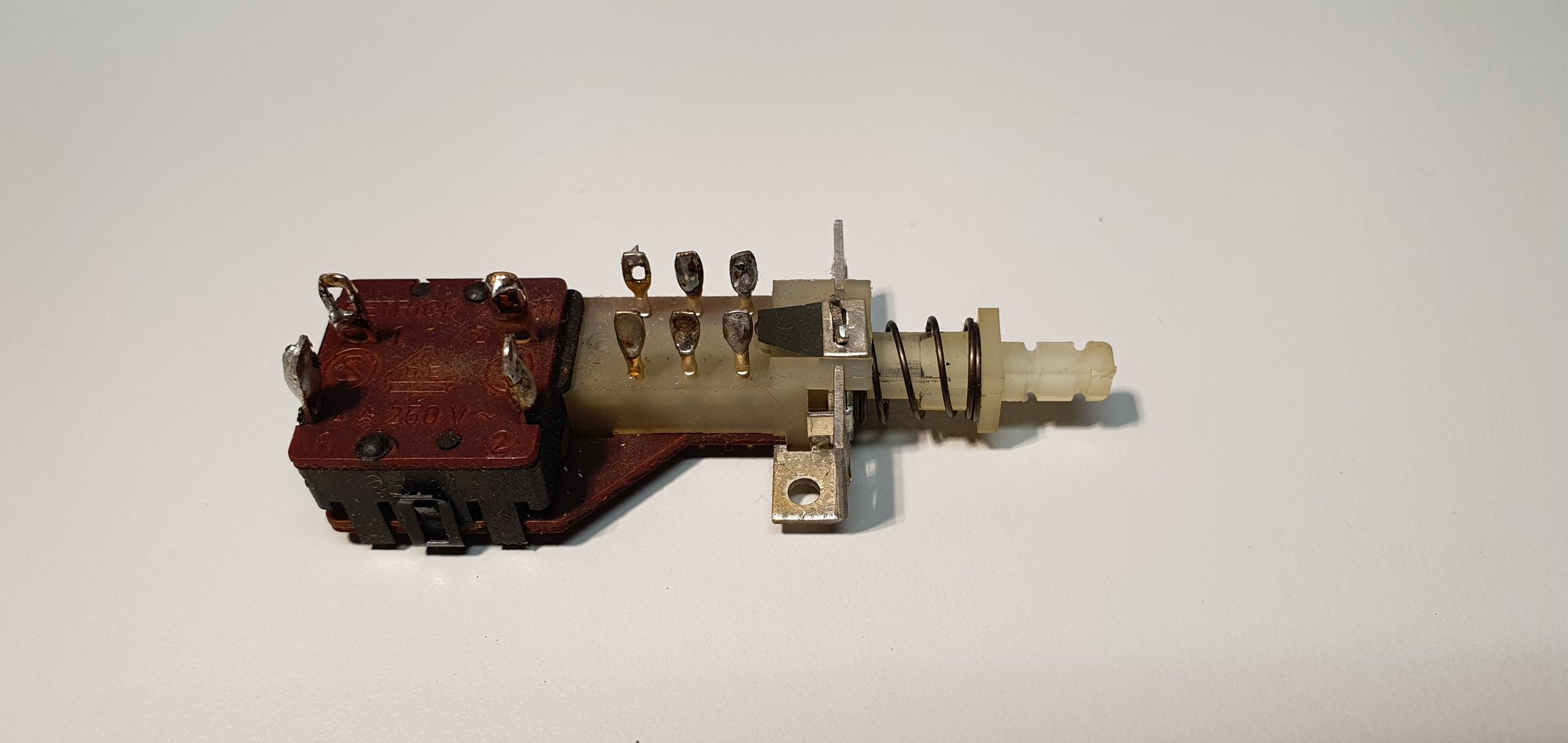

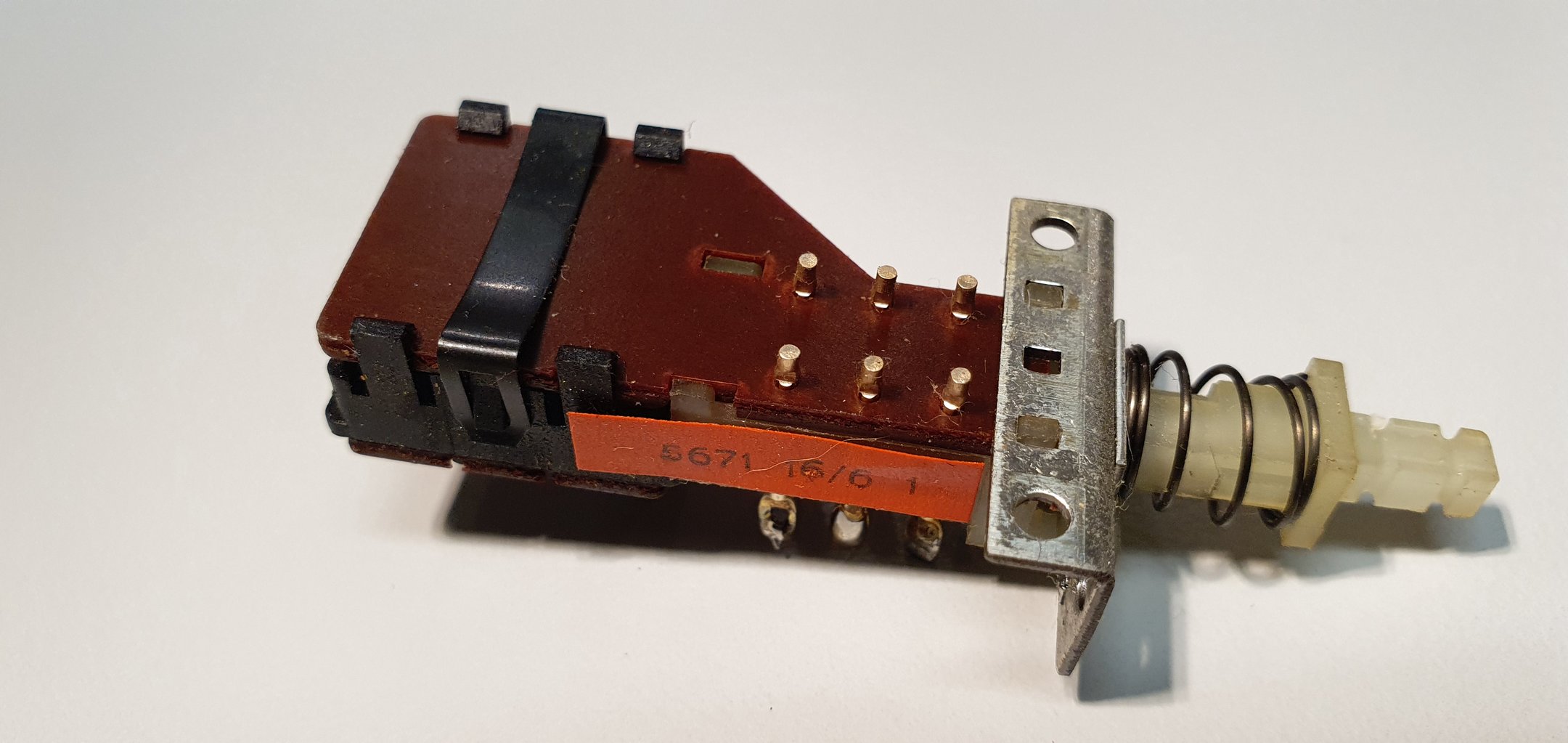

Slik ser det ut fra undersiden.

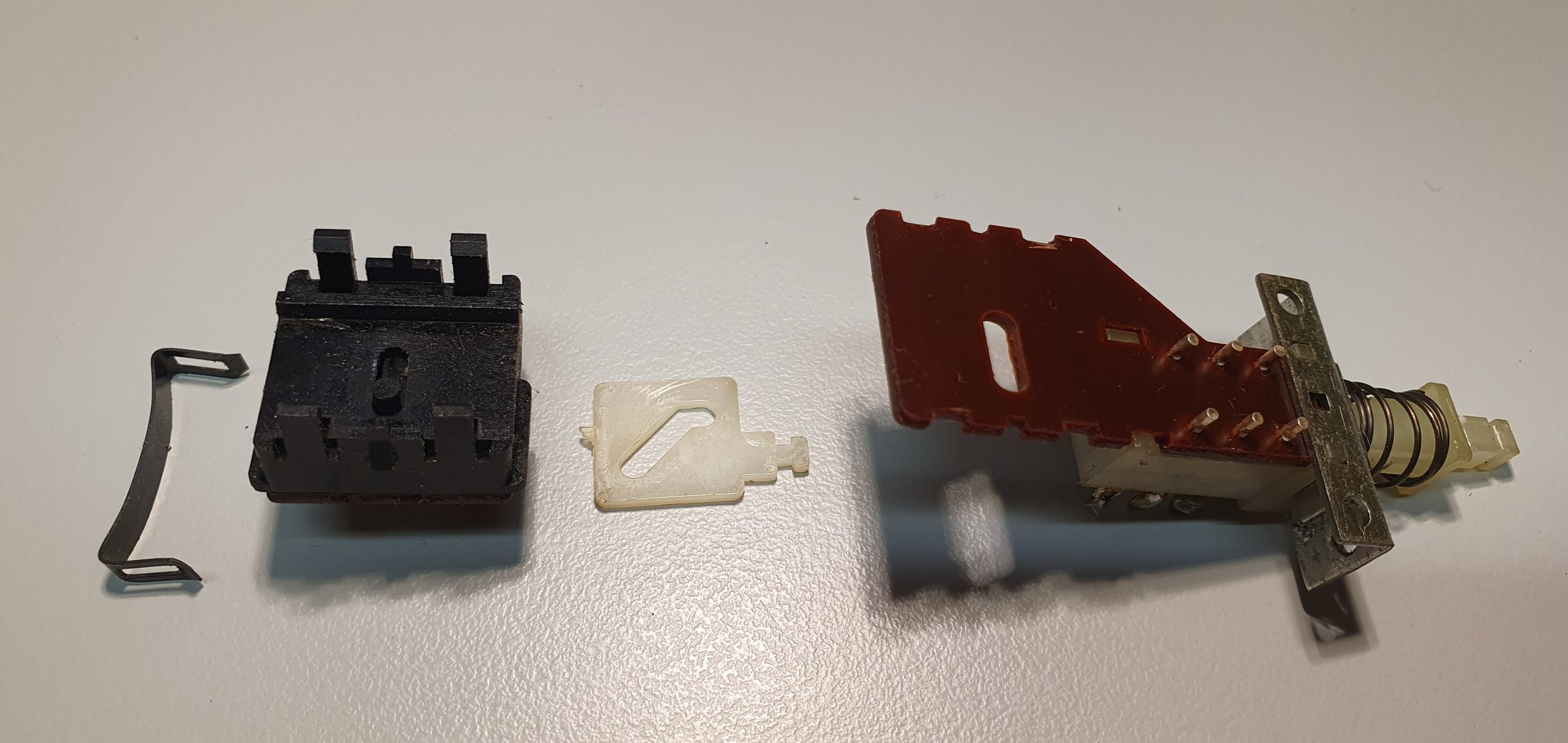

og slik når den er demontert, ikke mange deler...

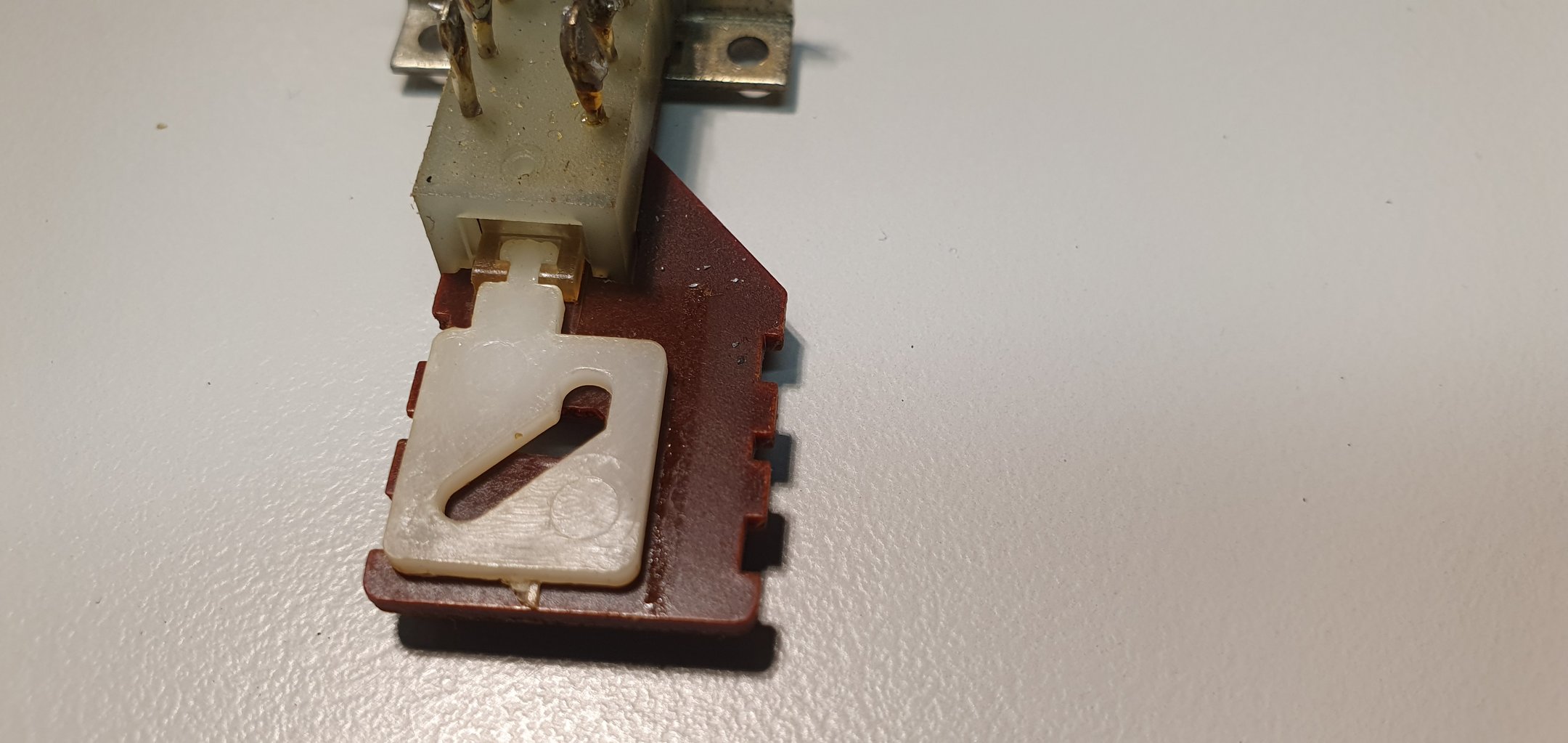

Her sees den hvite styreskiven som forbinder den fremre delen av bryteren (muting funksjonen)
med den bakre delen (AV/PÅ) som beveger seg 90grader sideveis i forhold til selve knappen når den trykkes inn.
Derfor den skrå slissen i skiven. Så det skal ikke mye treghet til her før bryteren slutter å komme ut.

Klar for å monteres sammen igjen.



[ErJe]

Fantastisk fin billedserie.
Hvilket smøremiddel anbefaler du for å smøre her?



[Tandberggutten]

Fin bildeserie, takk for det. Informativt.. Jeg greide å brekke en liten klips, sprøe disse etter nesten 50 år.
Så ikke ut som det var noe feil, men den plastskiva var treig. Jeg smurte med CRC2-26.
Problemet er fortsatt lite vandring ut og inn av huset.

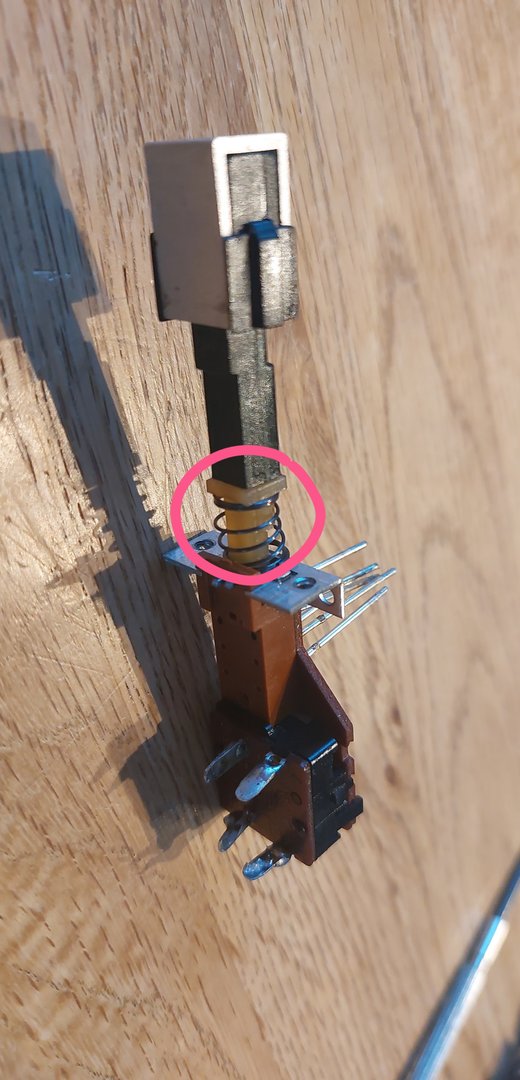

Mistenker at feilen ligger nærmere knappen, lengre fram. Rosa sirkel illustrerer lite vandring. Fant ikke ut mere....
Jeg tok den enkle metoden - bestilt brukt switch!
!



[geirendre]

Når man har den delt slik som på siste bildet mitt, så kan man sjekke at begge bryterne beveger seg lett. Det er gjerne den fremste som er treg ja, men da er det relativt greit å rense og smør den. Må nok en del jobbing med renseveske og mye trykking inn og ut for å få den bra igjen.
Når begge bryterne beveger seg lett, så skal det bare være å montere sammen igjen.
Bruker også måle motstanden over kontaktene på nettbryteren. Bør bare være noen få milliohm.

Om man kjøper en annen (like gammel) bryter, så er det jo ikke sikkert den er så mye bedre...



[Tandberggutten]

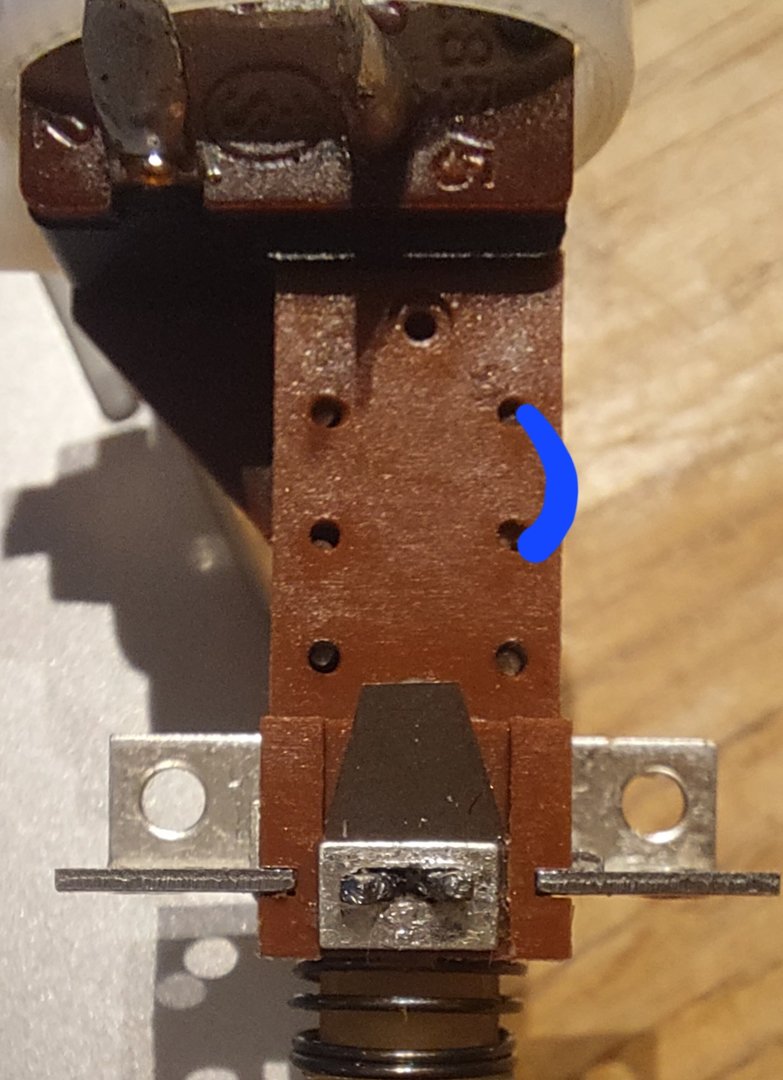

Når knapp er inne ( ON) så får jeg på multimetret kun PIP på forbindelsen mellom de blå ( sett ovenfra) Er det da riktig?



[geirendre]

Det er en bryter med 2 kontaktsett, og 2 posisjoner, i stilling ON så er det kontakt mellom de to innerste på begge sider.
Både på høyre og venstre side, ikke bare på høyre som du har merket med blått her...
Den ene siden muter høyre kanal, den andre muter venstre kanal.
I stilling OFF skal det være kontakt mellom de to fremste pinnene på begge sider.

Den fiksen med trips, ser kanskje litt tvilsom ut...
Var det ikke en slik metalklips som du kan se på bryteren jeg hadde?

Husk det er USIKRET nettspenning inn til denne bryteren,
så jeg vil absolut anbefale deg å bruke krypestrømper på alle 4
ledningene du skal feste til den.
Bare sånn i tilfelle den skulle løsne fra resten av bryteren...



[Tandberggutten]

Den fiksen med trips, ser kanskje litt tvilsom ut...
Var det ikke en slik metalklips som du kan se på bryteren jeg hadde?

Husk det er USIKRET nettspenning inn til denne bryteren,
så jeg vil absolut anbefale deg å bruke krypestrømper på alle 4
ledningene du skal feste til den.
Bare sånn i tilfelle den skulle løsne fra resten av bryteren...

Du tenker hvis stripsen løsner? Jeg tenkte uansett ikke bruke denne bryteren. Siden jeg ikke får signal mellom de du beskriver så tør jeg ikke.
Har bestilt en annen som jeg ikke har "tukla" med. Ja, skjønner dette er heftige saker, da strøm kommer rett inn. Når jeg får ny bryter skal jeg rense denne godt før jeg setter den inn. Krympestrømpe, tenkte du jeg skulle forsterke ytterligere i forhold til det som allerede er på ledningene. Ser det er et hull til å stikke ledningene inni på de 4 loddepunktene, skal være nøyaktig og feste disse godt. Lodder jeg på riktig så sitter nok alle 4 godt.



[geirendre]

Krympestrømpe er ikke forsterkning, kun isolasjon for å forhindre at noe (eller noen) kommer borti de strømførende ledningene.
Eller at noen av de 4 kontakt punktene skal komme i kontakt med gods om de skulle løsne.

Ja, du bør fjerne gammelt loddetinn fra loddeørene slik at de er åpne.
Så trer du ledningene gjennom med krympestrømpe på, klemmer ledningen i en U rundt loddeøret og lodder det fast.
Så dytter du ned strømpen og krymper den fast.
Gjenta for alle 4 ledningene, så bør det bli bra.
