Prosjekt anlegg nr 2.

[pks]

Til toss for å stadig love meg sjøl å ikke bruke mer penger røk je på en liten smell, igjen.
Kjøpte dette på impuls:

Med frontstørrelse på 22cm.

De var ment fra selger å se ut som dette:

Men jeg har 6*500W og går for treveis.

Tenkte komponenter:
BG neo3
Seas ER18RNX
Peerless HDS PPB 830868 *2

Dette bør kunne gi godlyd, eller hve tror folket?

Mvh

Pk



[thomand]

Kan ikke uttale meg om lydpotensiale, men Jeeeezz så lekkert dette kommer til å bli (hvis man kan stole på tegningen).

Jeg forlanger byggetråd



[Animal]

Hei!

Dette blir nok bra!

Håper du kommer lenger med prosjektet en jeg gjorde.

Seas ER18RNX tror jeg er et knall element!
Det er det eneste preminum line elementet til seas som har kobber i magnetsystemet, ellers er det jo ganske likt seas CA18RNX bortsett fra membranet.
Det er en bitteliten smule mer oppbrytninger, men det er minimalt.

Hvordan har du tenkt å gjøre fronten?
Slik som jeg tegna det, eller bare lag-på-lag kassene?
Finére?

Mvh
Andreas



[pks]

Kan ikke uttale meg om lydpotensiale, men Jeeeezz så lekkert dette kommer til å bli (hvis man kan stole på tegningen).

Jeg forlanger byggetråd

Det var sånn det var ment å bli... hehe.. den gangen jeg bygger no slik har jeg bedt noen andre gjøra det.

Jeg skal vel ikke prøve meg på noen designer-kromspring. Dette er mitt første DIY prosjekt.

PK



[pks]

Finére?

Mvh
Andreas

Kommer du å viser meg øssen je gjør det, da?

Vurderer å betala en lakkerer for jobben, e.l. Finna en kul finish for lakkering... Eller hvis jeg gjør det; svart matt...

Pk



[Animal]

hehe, ut i fra dialekta du skriver tror jeg det kan bli en lang tur

Jeg tror du skal få en del arbeid med å pusse å sprakle kassene pene, men hvis du jobber litt med pussemaskinen, og evt. finner frem litt god sparkel tror jeg du kan klare mattlakk med godt resultat.

Å lakkere endeved på MDF pent er jo en utfordring i seg selv, og de platene har laminat på begge sider da det egentlig er MDF beregnet for kontorplater.
Du får mye endeved å lakkere, og derav mye utfordringer.

Jeg hadde tenkt å finere kassene, og størrelsen passer greit sammen med et ark decoflex finer.

Jeg tror jeg hadde prøvd å lakkere kassen matt sort, og brukt en heltre front utenpå.
Da kan du for eksempel lakkere fronten helt blank, og jobbe skikkelig med å få den fin, uten å måtte maskere hele høyttaleren så voldsomt.
Etterpå kan du hellime den med tec7 eller sikafleks rett på med litt press.

Du kunne jo også ha oljet fronten, noe jeg er veldig fan av. Men da er det greiest om du lager en løsning der du kan ta fronten av igjen å olje på nytt med litt mellomrom.

mvh
Andreas



[Psyklisten]

Tror du har god tid til å bestemme finishen, her blirè mye arbe, kom med bilder. :-\



[pks]

Tror du har god tid til å bestemme finishen, her blirè mye arbe, kom med bilder. :-\

Må da nesten få dela fysst, da... (treverket)

Elementer blir ikke bestillt på ei stønn det hell...

Pk



[Ludo]

Åh, dette blir spennende! Du må holde oss oppdatert og sørge for en bråte bilder

Lykke til!



[pks]

Da er delene på vei ;D

Kommer vel på mandag vil jeg tro.
Det jeg vet til nå er at det blir todelt, mellomtone og diskant i et kabinett i hvert sitt kammer, og bassene i et anna kabinett.
Elementene blir:


Det blir sandfylling der det er plass til det

PK



[pks]

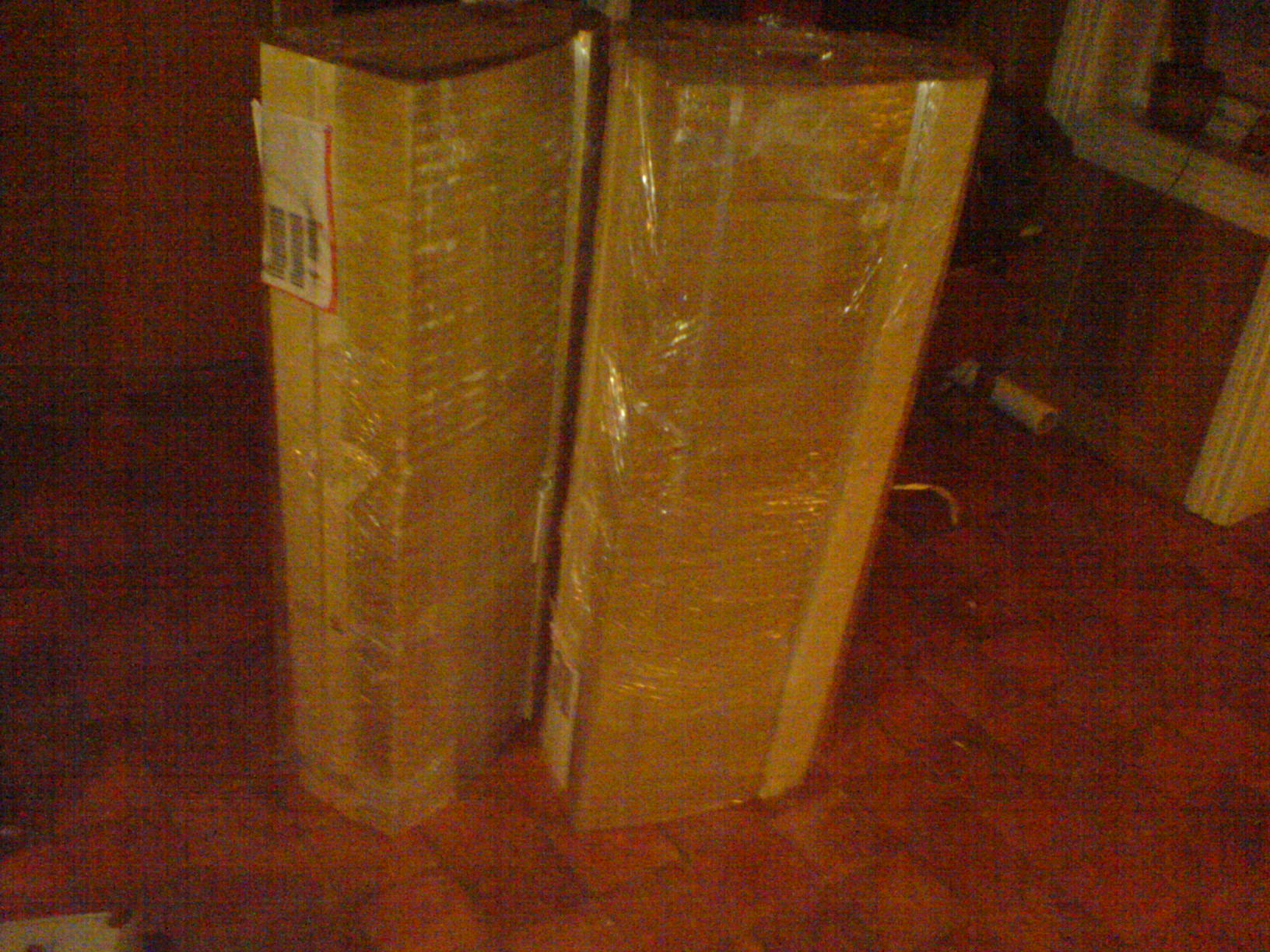

Da er det meterielle i hus ;D

Men et dilamma har dukka opp:

Hadde orginalt tenkt 2 8" i hvert sitt kammer i ELF, dette ser ut til å gå bort, fordi et kammer er ferdig fra selger, og det blir rett å slett for stort i forhold til materialer jeg har.
Jeg kan 1: Kappe høl i den øverste plata, og lage ett stort kammer til de to 8"erne. Volum bestemmes av hvor mye materialer jeg har, resten fikses med EQ.

2: Jeg velger bort to 8" og går for én i bassrefleks.

nr to er vel dårligst bassmessig, men så mye enklere, og dætta er mitt første prosjekt..

Mvh

PK



[pks]

Er i gang!



[pks]

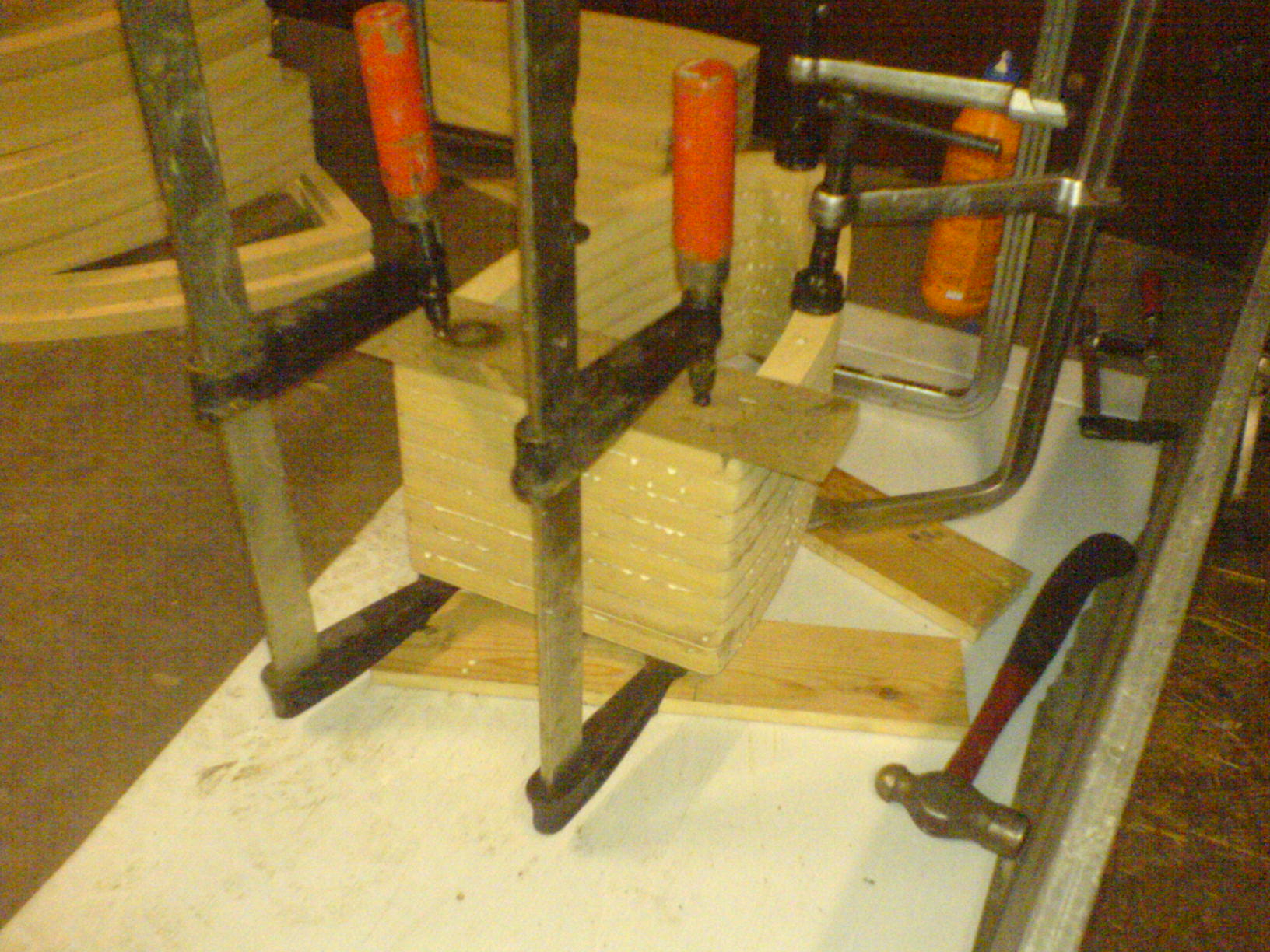

Skrustikke er kjekt.. Her limes toppplata!



[pks]

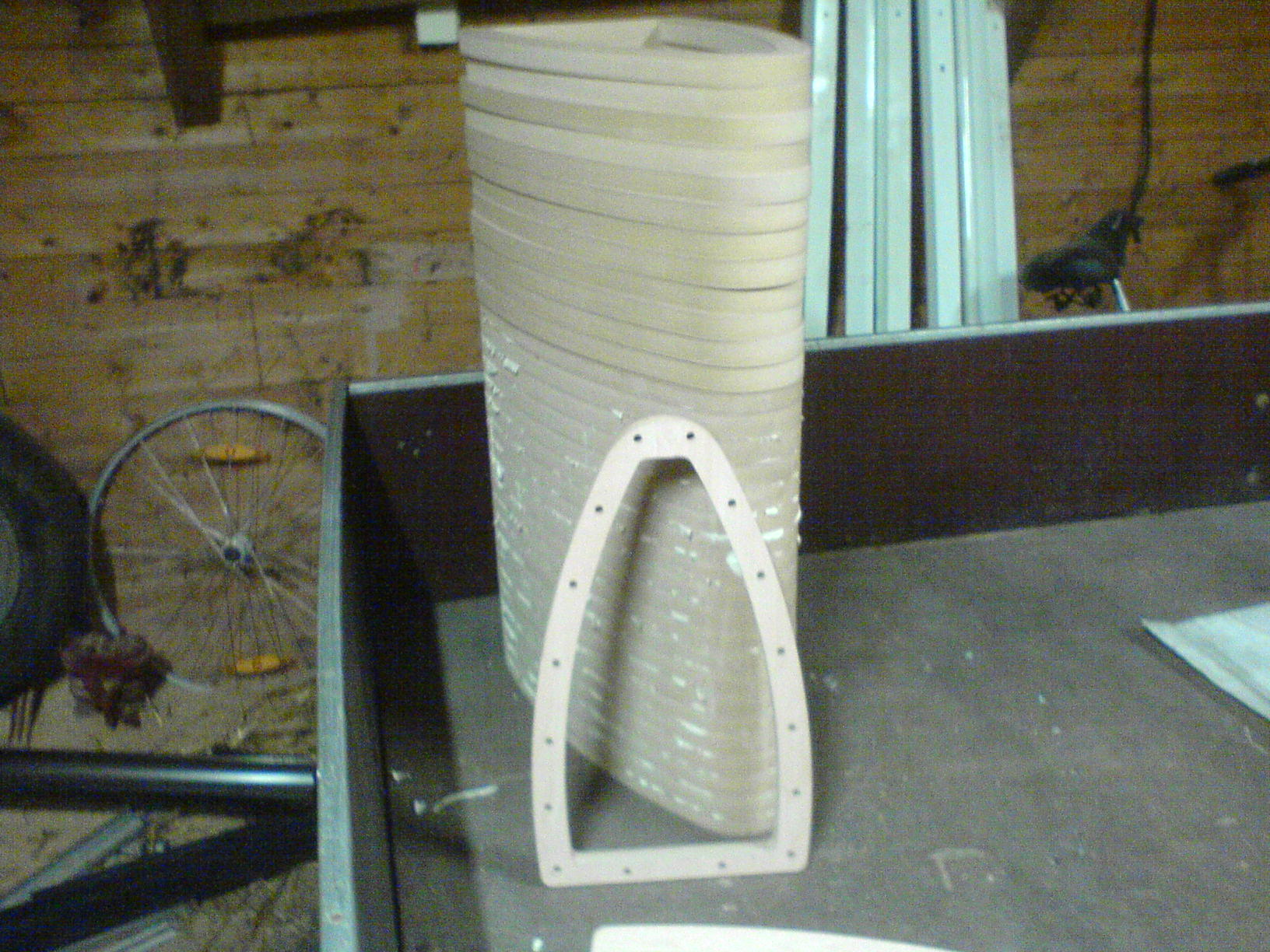

Så stor blir basskassa:



[el_mariachi]

Ser ut til å gå veien det her pks, gjelder å holde tunga rett i munn da fresinga byner.



[pks]

Ser ut til å gå veien det her pks, gjelder å holde tunga rett i munn da fresinga byner.

Tja.. Trenger jeg å felle inn elementene, da?

Har tenkt litt fram å tilbake på akkurat det.. Jeg er redd det blir store glipper.. Hvor vanskelig er det å få det bra?


Skulle ha fått en snekker tel å gjøra det i utgangspunktet, men.. hehe

Og kom gjerne med innspill folkens. Om noen er uenig i elementvalg etc..?


Pk



[amj_ciron]

Jeg lurer på hvordan platene er frest ut jeg. Cnc? Det må jo være lettere faktisk å bygge noe lignende men med tykke heltre-plater lignende sonus gjør på sine modeller? Dyrere blird et vel dog
Nice prosjekt, håper du får det til



[el_mariachi]

Ser ut til å gå veien det her pks, gjelder å holde tunga rett i munn da fresinga byner.

Tja.. Trenger jeg å felle inn elementene, da?

Har tenkt litt fram å tilbake på akkurat det.. Jeg er redd det blir store glipper.. Hvor vanskelig er det å få det bra?


Skulle ha fått en snekker tel å gjøra det i utgangspunktet, men.. hehe

Og kom gjerne med innspill folkens. Om noen er uenig i elementvalg etc..?


Pk

Ikke noe problem å forsenke de, det ser jo mye bedre ut.
Se i mtm-tråden min hvordan jeg løste det uten å kjøpe all verdens utstyr, men prøv på en annen plate først.

el_m



[Musikkmannen]

Dette her ser meget bra ut! Ønske for tråden.. Mange, mange bilder!



[Rhesus]

Jeg lurer på hvordan platene er frest ut jeg. Cnc? Det må jo være lettere faktisk å bygge noe lignende men med tykke heltre-plater lignende sonus gjør på sine modeller? Dyrere blird et vel dog

Ikea har fine benkeplater.....



[Animal]

Du skal ikke ha askeplatene mine også da?

Passer perfekt som frontplate på kassen din.

Husk at fronten bare, slik du har limt den nå, bare er 2cm tykk.

Andreas.



[pks]

PM sendt Knutanimal.

Nevnte persjon har frest materialene med cnc.

Har nesten ikke hatt tid i dag, men måtte lime litt ;D

PK



[pks]

Mer liming.
Dette er til mellomtonen:



[pks]

Et til:



[pks]

Hvis noen er imponert over bildekvaliteten, så kan jeg avsløre at dette er tatt med en mobil :

Hehe... dekk får tåle det..

PK



[pks]

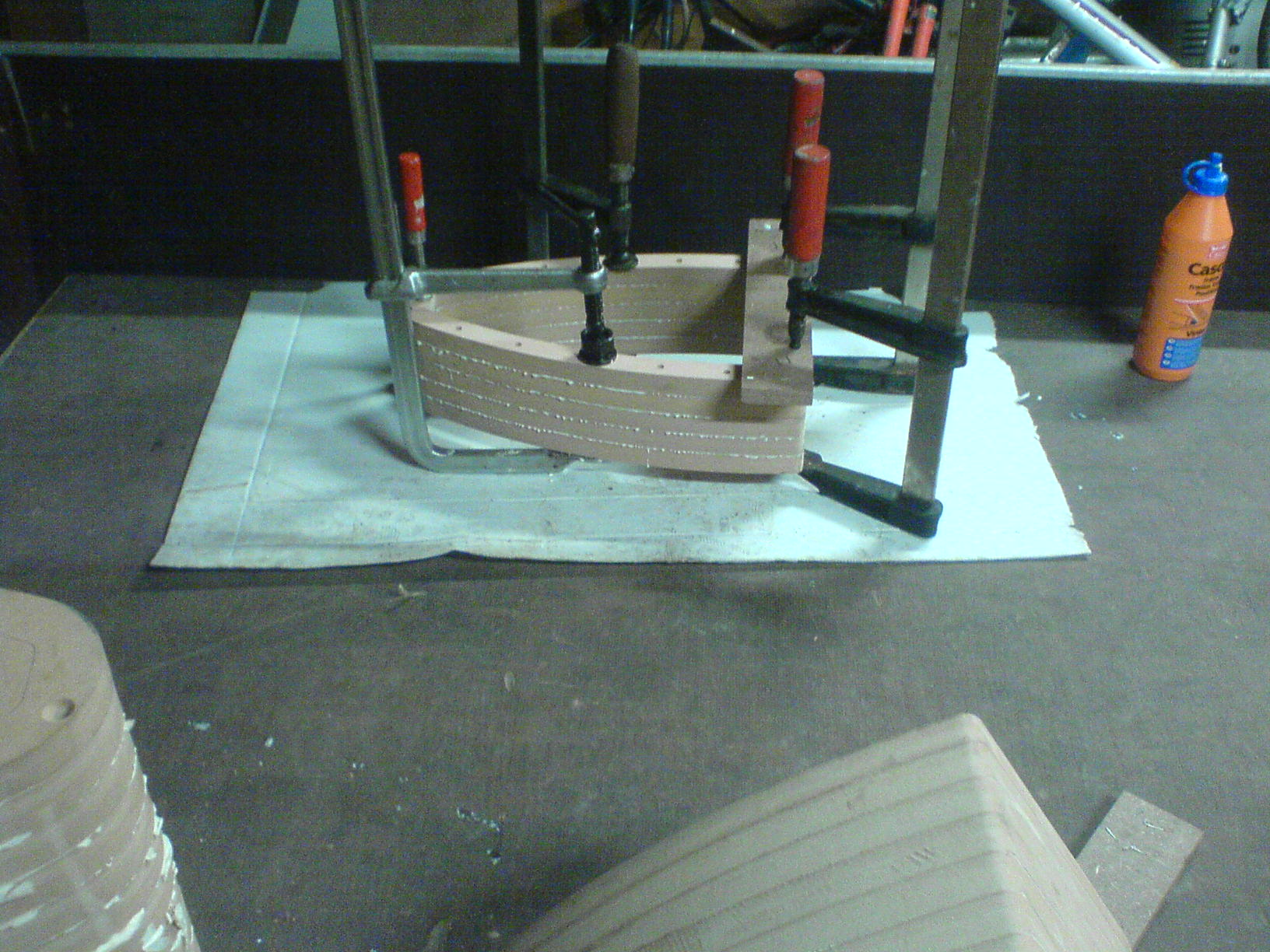

Har limt mer i dag.

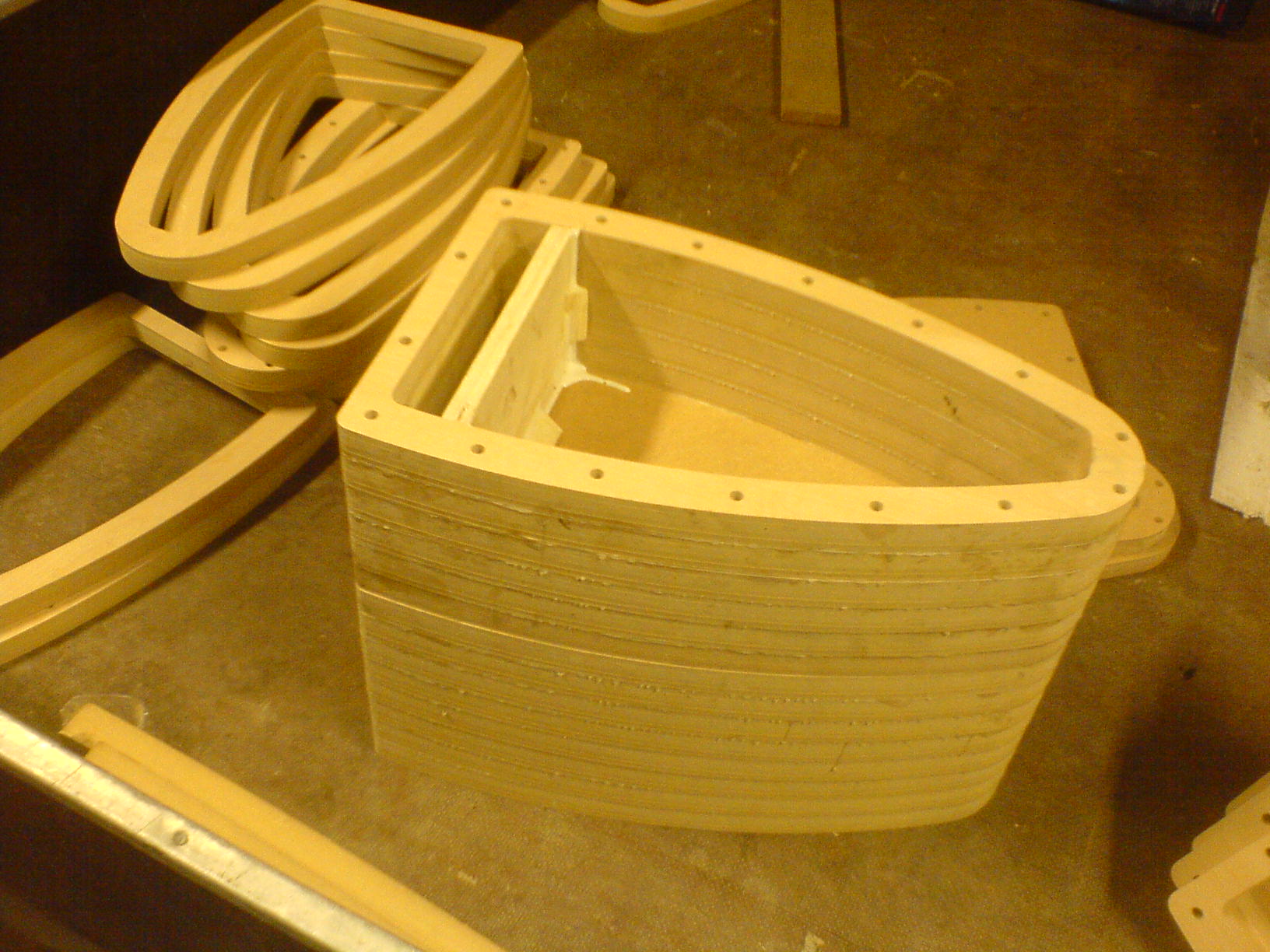

Kammer for mellomtone og diskant er limt sammen pluss at diskant har fått et lite kammer. Det store skal fylles med sand.

Kan rapportere om at dette ser ut til å bli stivt ;D



[pks]

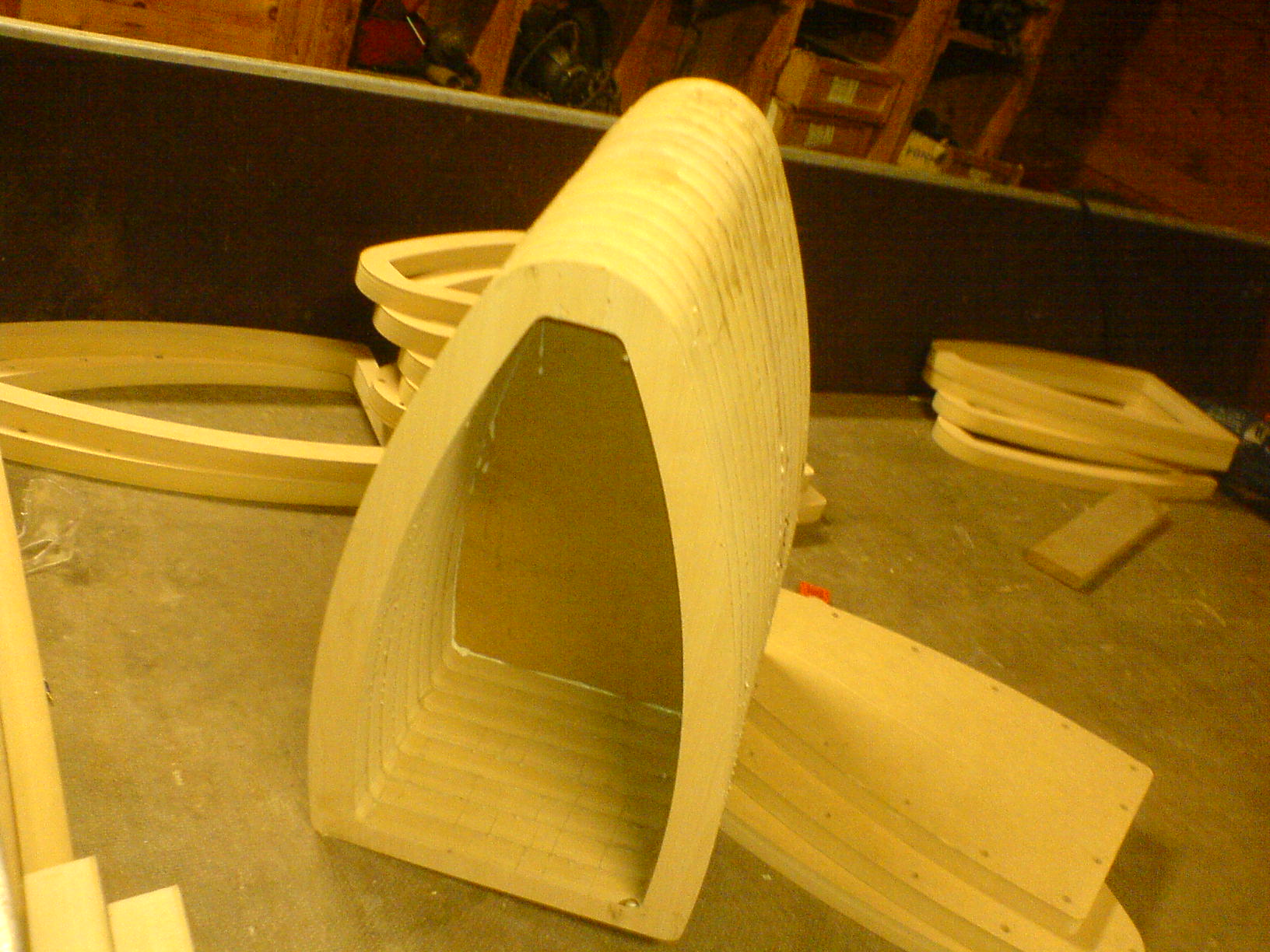

Her er mellomtonekammeret:



[pks]

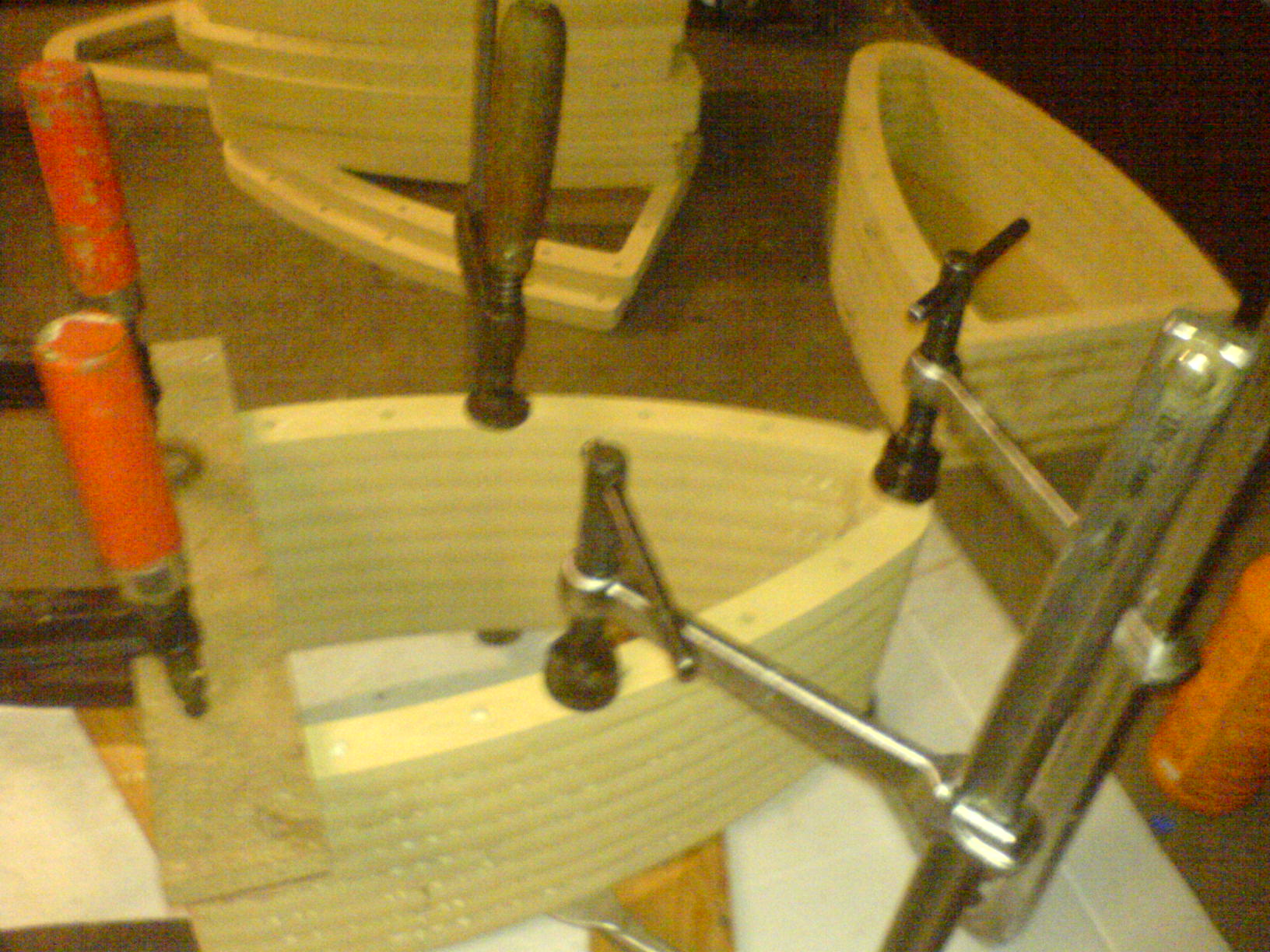

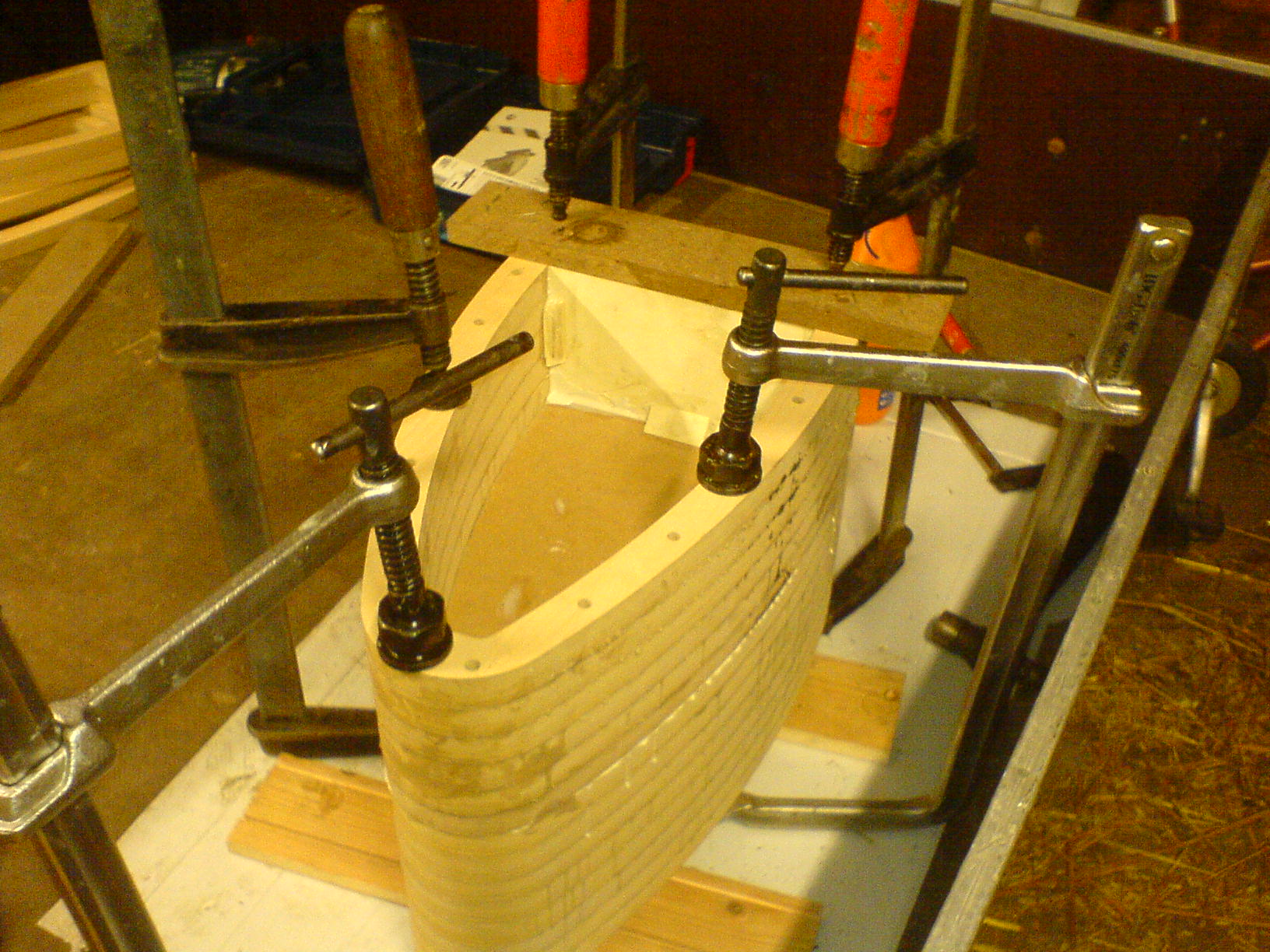

Nr 2 i liming.



[pks]

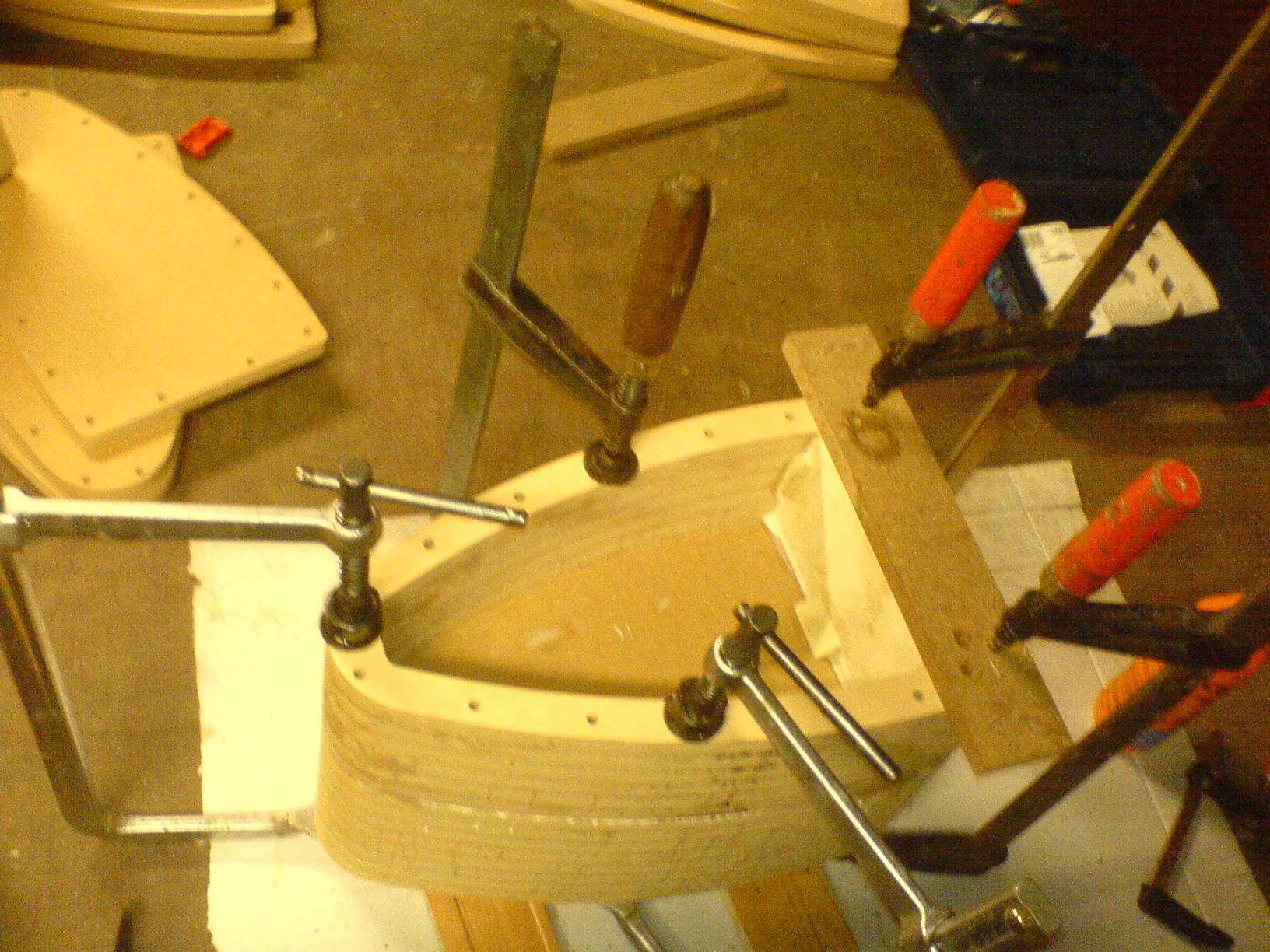

Og et fra oven (låven, mener je)



[pks]

Tingenes tilstand er meget lovende ;D

Alle delene er limt sammen, bortsett fra topper o.l., men det hadde jeg tenkt å ta til slutt, noe som gjør jobben min enklere.

I tilegg til dette har verdens hyggeligste fyr tilbundt seg å lage fronter til meg i heltre ;D Ask!

I tilegg til at frontbaffel blir betydelig stivere, kommer det til å bli mye penere! God jul til meg hvertfall...!

Skal ut nå, å få sammen basskassene, er to store deler som skal limes sammen, så begynner moroa!

I tilegg til dette er anlegg nr 3 ferdig i dag, er ikke livet herrlig?

Pk

Et pittelite tilegg: Det er vel ca ørten hundre timer med pussing i nær fremtid også



[pks]

Tusenkronersspørsmål:
Hva er den absolutt beste måten å pusse effektivt på?



[pks]

Mens vi venter på svar..

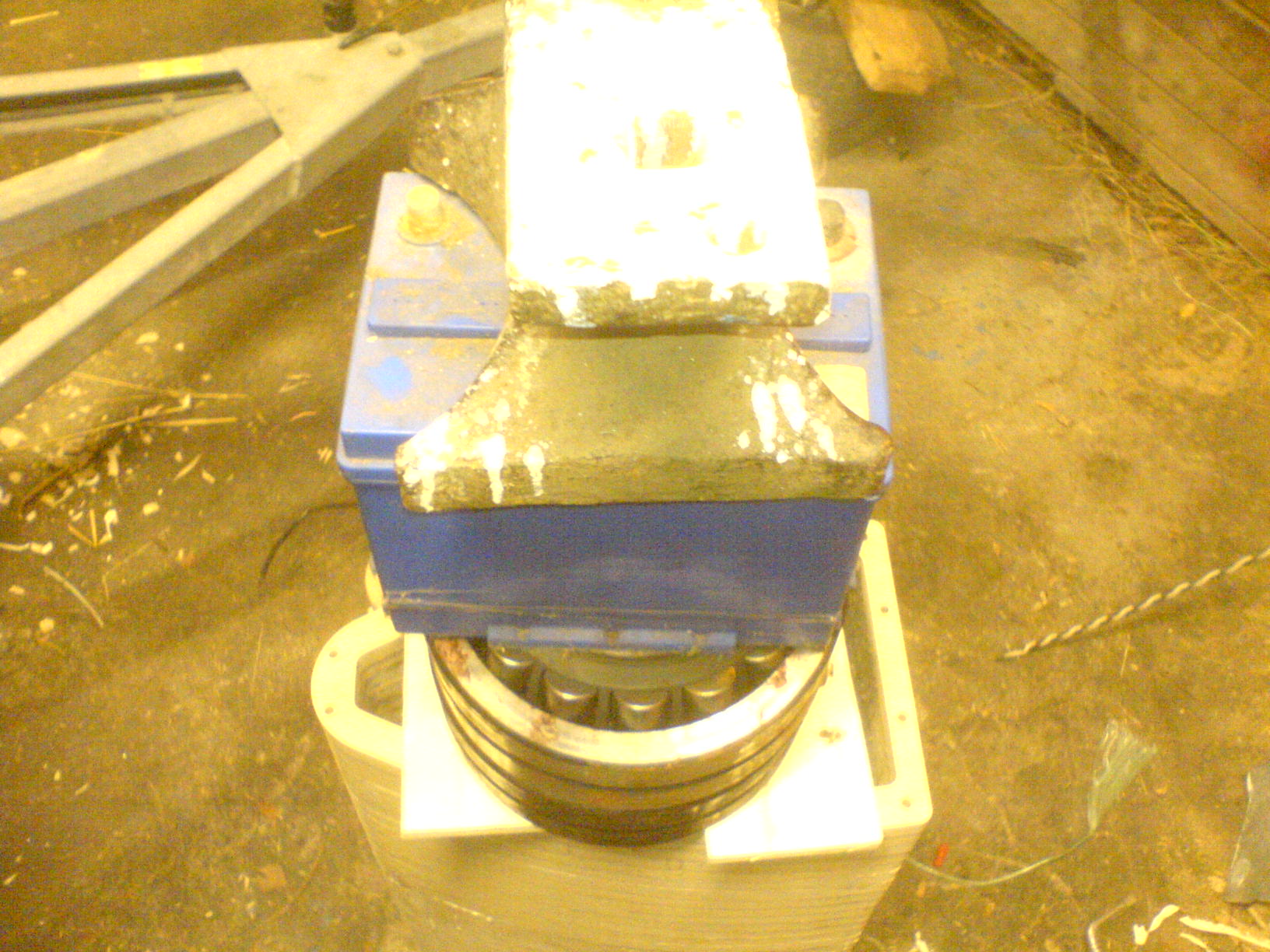

Her er måten å få passlig trykk når tvinger blir for kort:

I stigende rekkefølge
-Digert tungt hjullager*2
-Bilbatteri
-Ambolt, type tung.



[pks]

Vinkelsliper med pussepapir var effektivt... Må bare glatte på med pussemaskin...

PK



[pks]

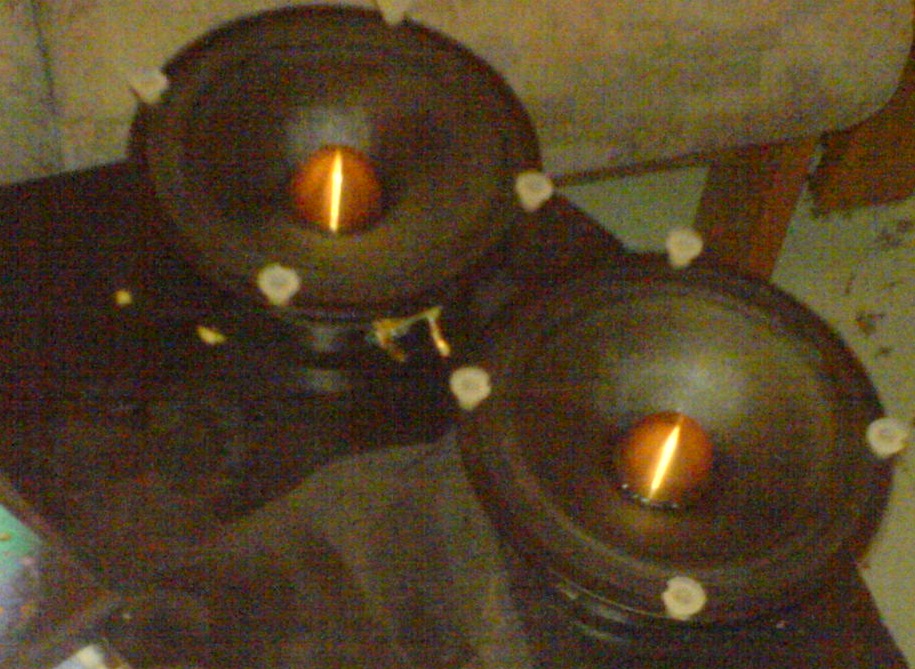

Oi, der kom det inn to W17EX001, jo.. er18rnx må vike plassen ;D

PK



[pks]

8)

edit: faen! okke er det som smøre grøt på linsa mi ? ;D



[pks]

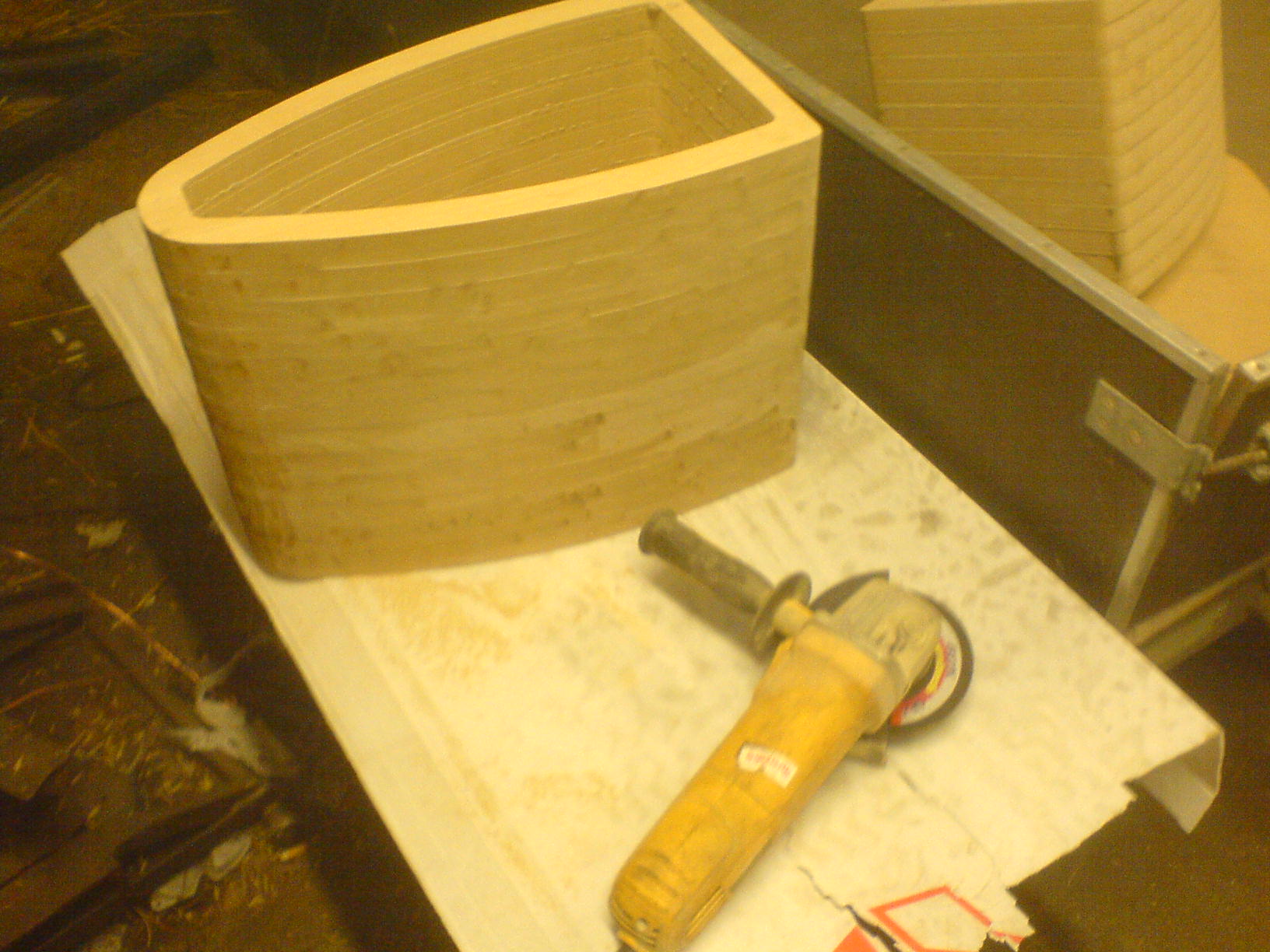

Arbeidet fortsetter! I dag er pussinga ferdig! ;D
Igjen med vinkelsliper Men denne gangen med nytt papir, med forbløffende resultat!

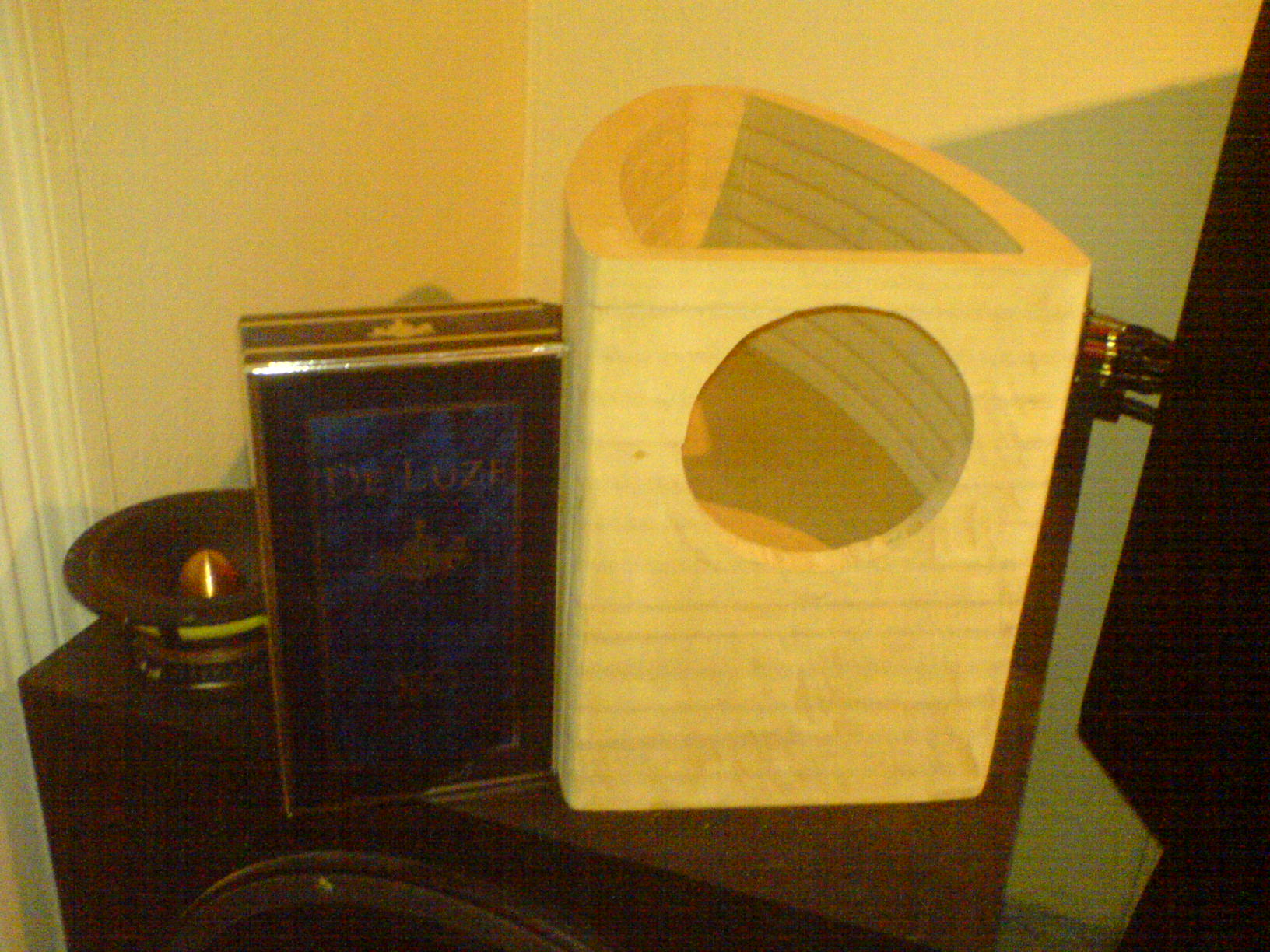

Har også laga et lite høl til mellomtonene.



[pks]

Grunnen til grov pussing er at jeg har bestemt meg for å trekke driten med svart stoff!
Jeg gidd rett å slett itte pussinga som skar tel for et skikkelig resultat, så det blir stoff! Frontene derimot blir heltre. ;D



[pks]

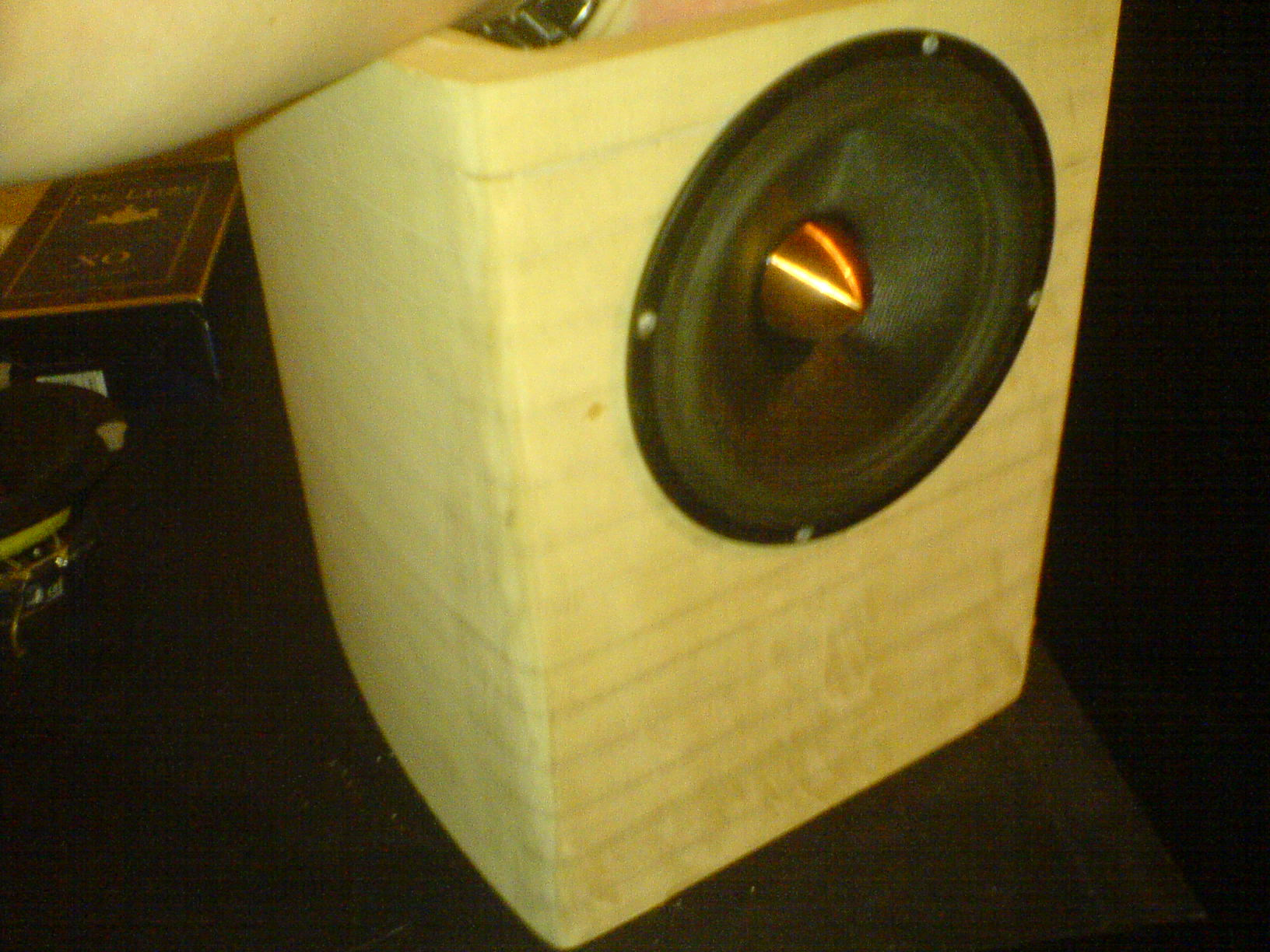

Sammen med 3. dags-drammen:



[pks]

Da er vibrasjonsdemping blitt et tema ;D

Fikk unna mellomtonekammerene på kvæll'n.

En liten downside er at det virker som det kan slå litt sprekker i limingene når det kommer inn i varmen. tror ikke det blir noe stort promlem siden det skal på front og at jeg "tetter" kassa med bitumen, men en liten ekstrajobb med lim blir det nok for sikkerhetskyld.. I tilegg vurderer jeg litt sparkel.. bach.. Blir mye jobb, og går med litt gryn, menmen ;D

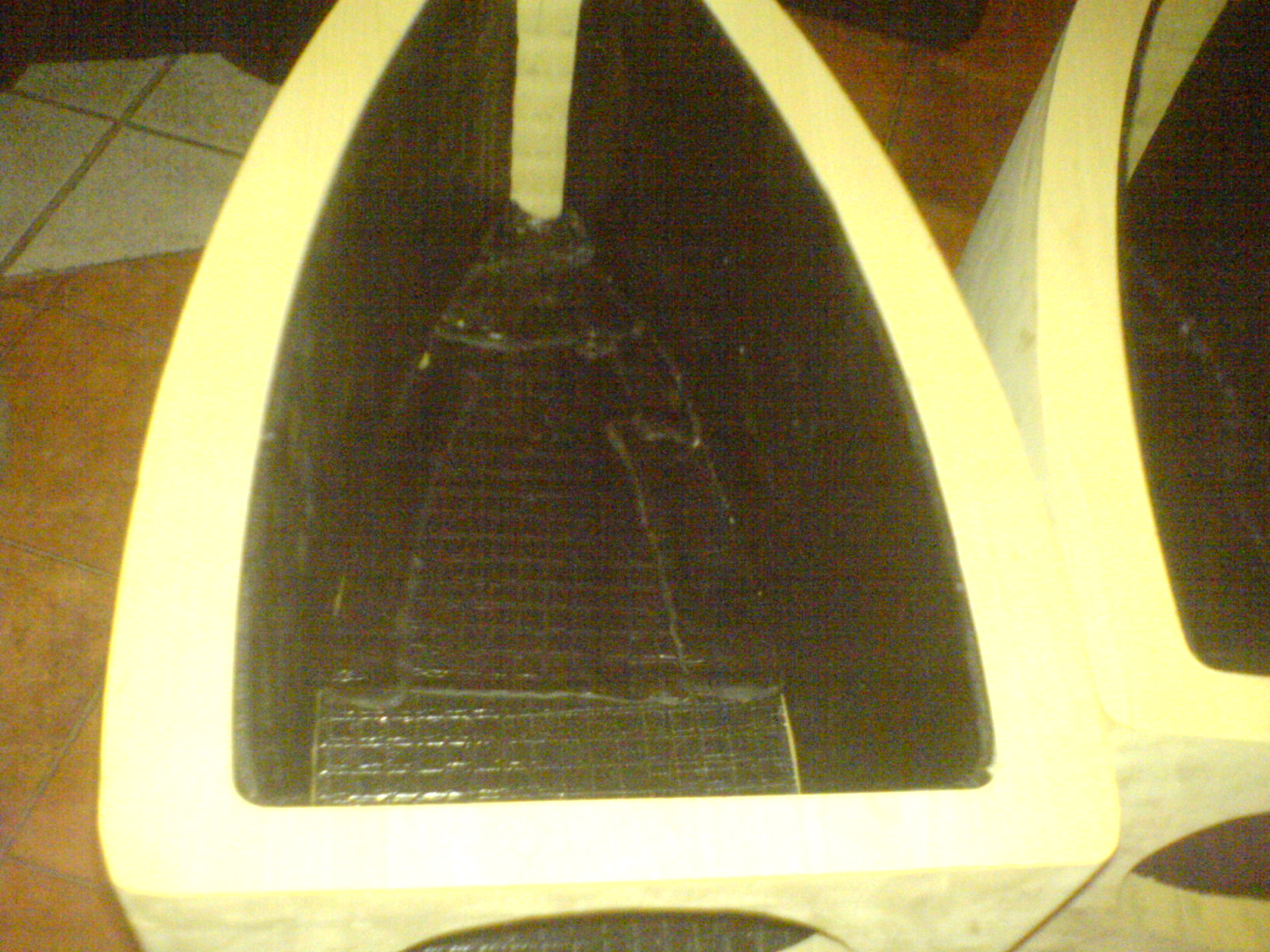

Her er værtfall en bitumenisert høytaler:



[pks]

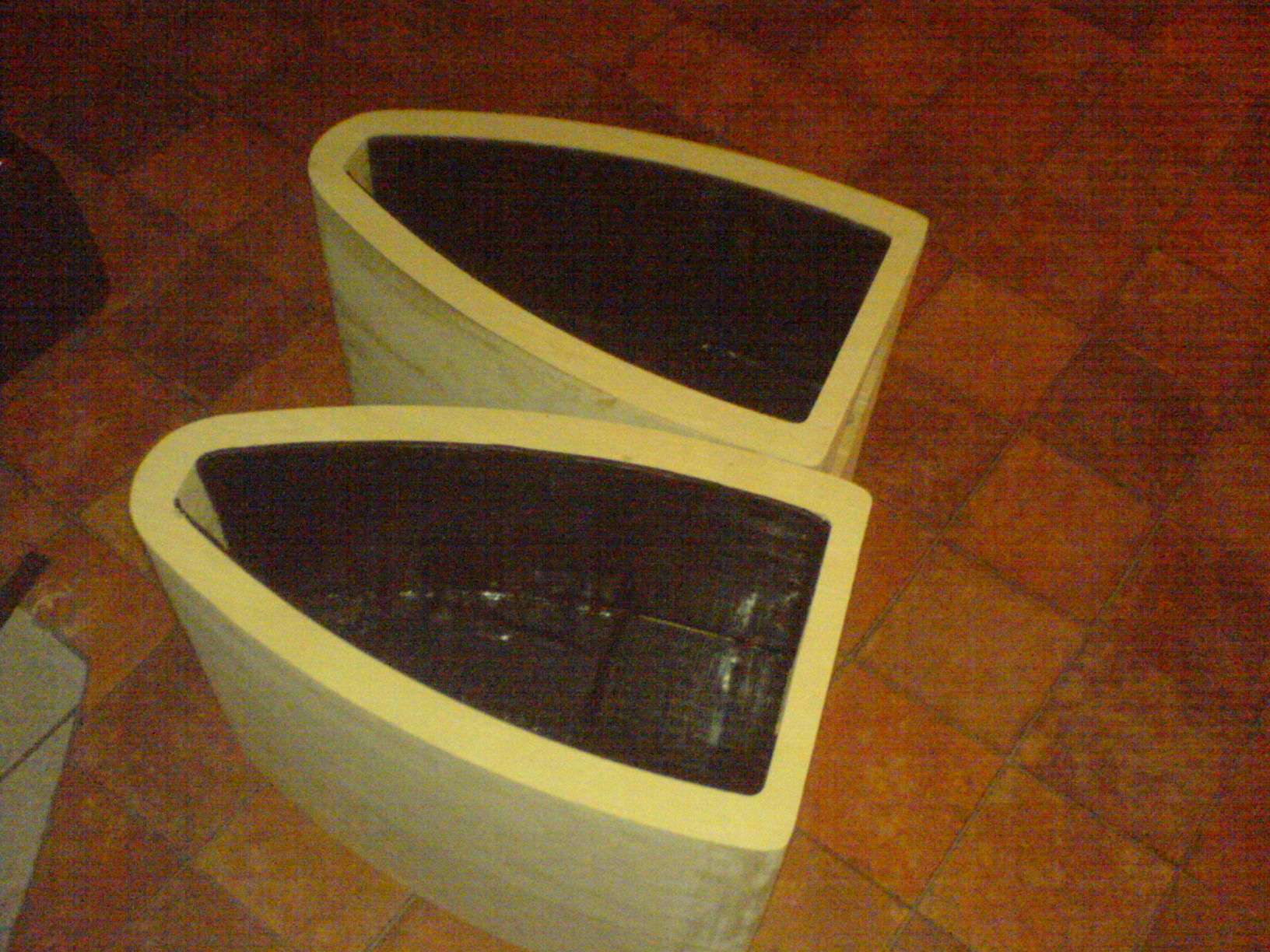

Mere:
