    Å bygge RIAA er risikosport.

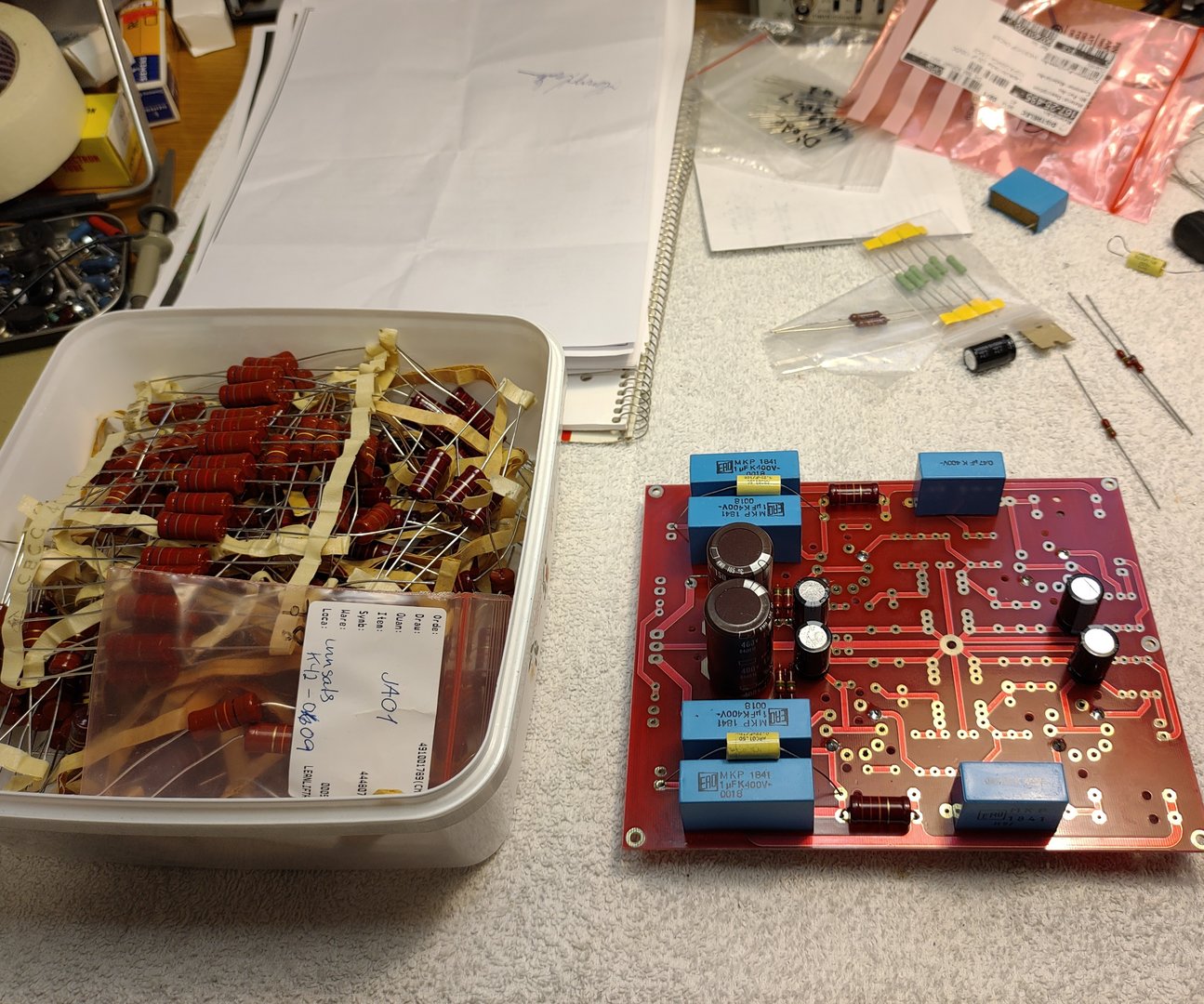

    Fant fram et gammelt PCB.
    Kan bli bra hvis konstruktør + produsent har gjort jobben.
    Svensk produsert rør kan også være bra.
    Gjenstår "litt" jobb.

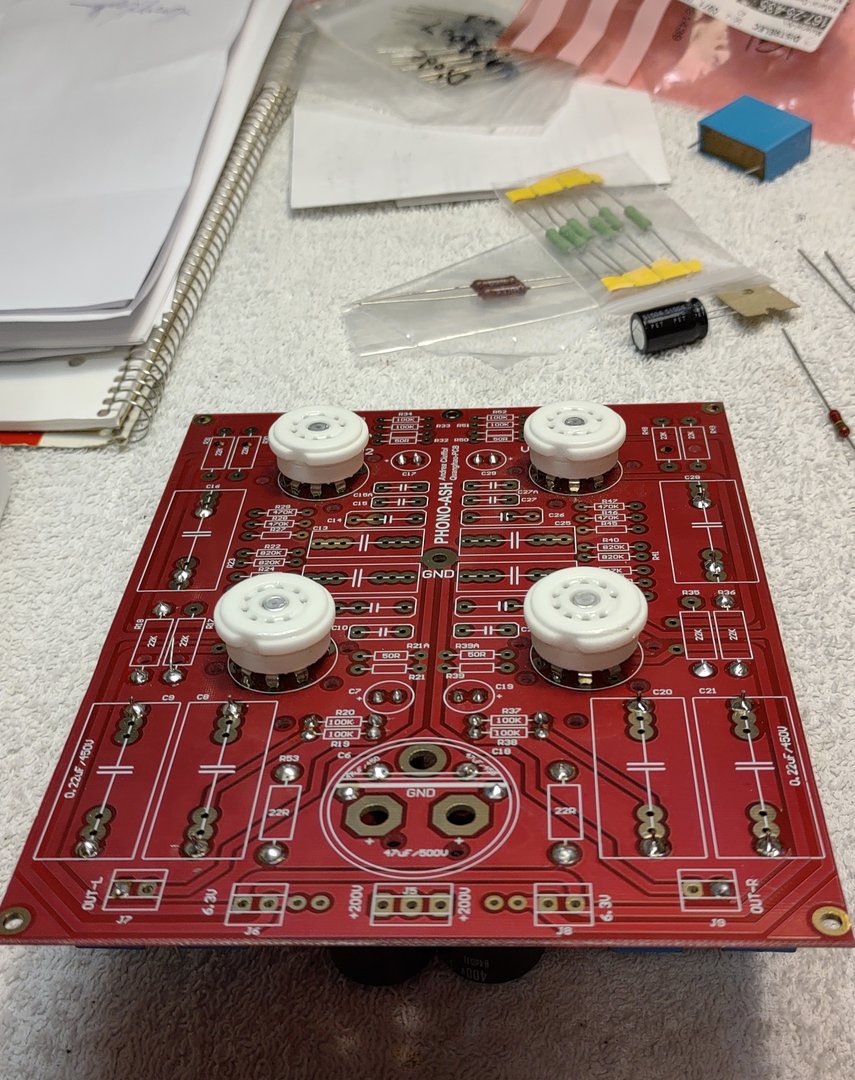

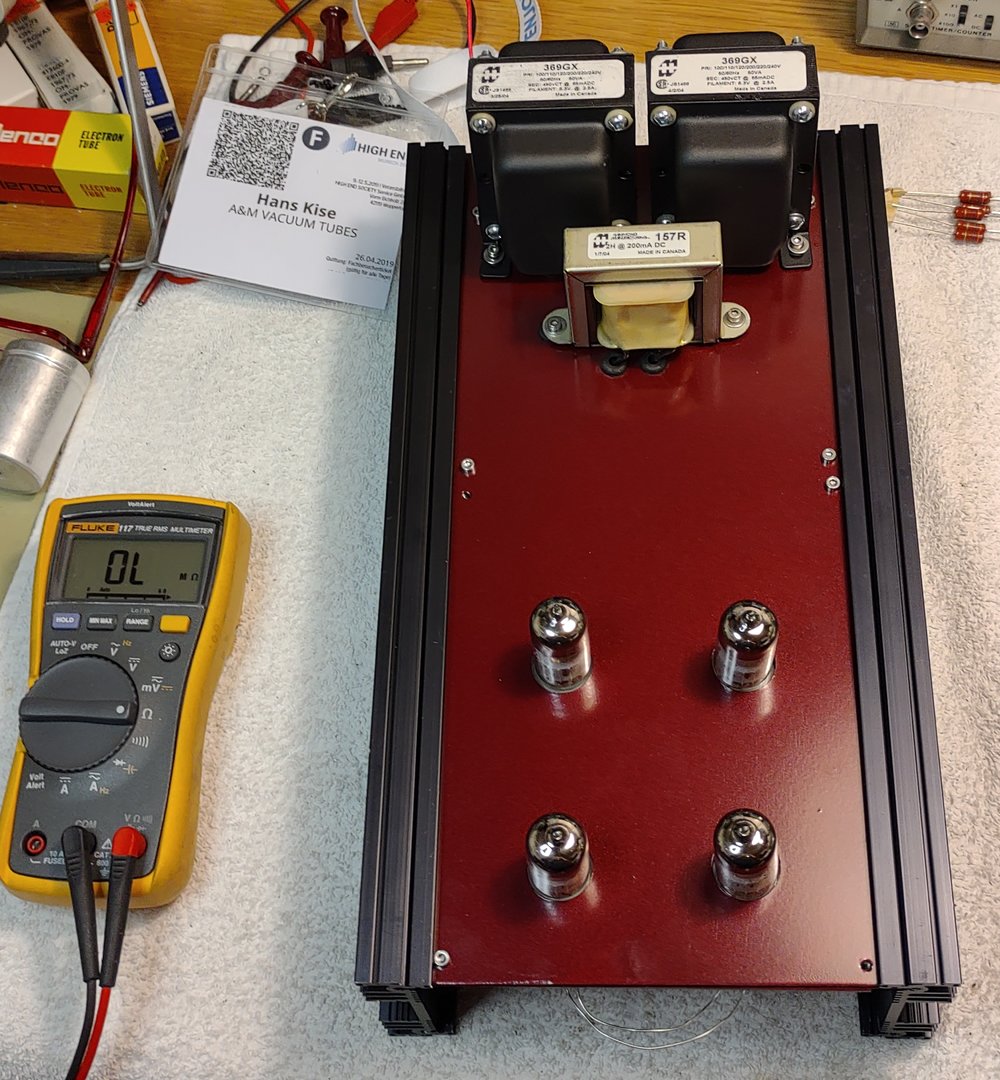

    Bygger det litt opp/ned. Rørene opp. Komponentene ned.






    Det må litt kjøling til også. Div. regulatorer til HV og gløding.
    Kanskje ikke SÅ mye. Ser an hvordan det vikler seg ut :)

    Sist redigert:

    3fsshifi

    Hi-Fi entusiast
    Ble medlem
    06.06.2017
    Innlegg
    249
    Antall liker
    186
    Sted
    Kristiansand
    Torget vurderinger
    1

    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.136
    Antall liker
    3.183
    Sted
    Kongsberg
    Torget vurderinger
    19
    Jeg fikk noe av en kompis for en del år siden.
    Triodekoblet D3a først. Deretter et passivt RIAA nettverk med 4-5 RC komponenter.
    Egentlig mange fler for å få de rette verdiene.
    Enda et triodekoblet D3a trinn.
    Disse pentodene kan bli veldig bra koblet som trioder.
    Hvis det blir nok gain......
    Planen er serie / shunt regulert HV.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.136
    Antall liker
    3.183
    Sted
    Kongsberg
    Torget vurderinger
    19
    Takk for linken. Over 40 sider.
    Noen nyttige endringer ser det ut til.
    Og 2-3 norske som kanskje har bygd?


    Steinkare

    Overivrig entusiast
    Ble medlem
    15.06.2004
    Innlegg
    859
    Antall liker
    213
    Torget vurderinger
    7
    Dette må bli bra Hans. Har nettopp sendt en bestilling til Russland på den russiske ekvivalenten av D3a røret. Tenkte å bruke punkt til punkt lodding...Tenkte å bruke drossler i "høyspenten" . Gleder meg til å se fortsettelsen.


    BerntJ

    Hi-Fi freak
    Ble medlem
    29.11.2002
    Innlegg
    1.262
    Antall liker
    82
    Jeg bruker metallfilm motstander til RIAA grunnet støy.
    Trådviklede motstander har også lite støy.

    Sist redigert:

    BerntJ

    Hi-Fi freak
    Ble medlem
    29.11.2002
    Innlegg
    1.262
    Antall liker
    82

    Mener det var Steve Bench som brukte halv og full glødespenning i starten på et nytt rør. Finner det ikke i farta i all informasjonen.
    Grunnen var å få et rør med mindre støy. 3,15 Volt noen minutter og deretter 6,30 Volt. Noen minutter på hver. Spesielt viktig på RIAA trinn. BJ.


    Steinkare

    Overivrig entusiast
    Ble medlem
    15.06.2004
    Innlegg
    859
    Antall liker
    213
    Torget vurderinger
    7
    Ser at det finnes forskjellige skjemaer av dette riaatrinnet på nett. Blant annet en kineser på Diyaudio som har modifiert det opprinnelige skjemaet/trinnet? Tror at han roter, eller har rotet litt når det gjelder verdier på kondiser og resistanser? Hvilket skjema/krets følger du Hans?


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.136
    Antall liker
    3.183
    Sted
    Kongsberg
    Torget vurderinger
    19
    LM317 er grei med noen begrensninger. I dette tilfellet vil den koke. Med litt hjelp av en 2N3055 blir det nok strøm uten for mye varme.
    Jeg bruker det jeg har av trafoer. 6.3V ac blir for snaut til regulatoren. Det dobbelt blir det mye varme av. Derfor en 2N3055 og godt med heat sink. Sidene til trinnet blir heat sink. Har litt.

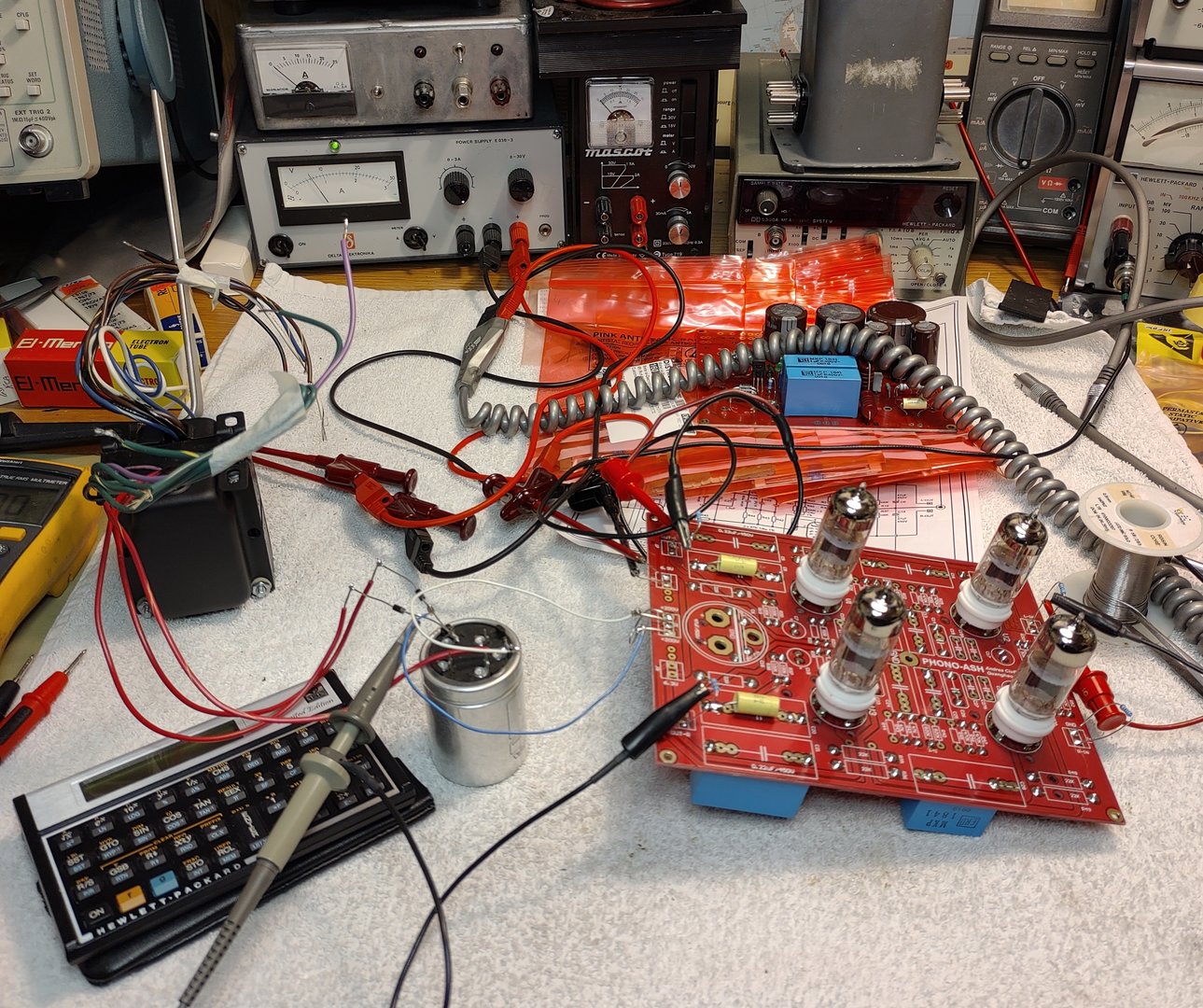

    Dette ble et stygt reir. Kun for test.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.136
    Antall liker
    3.183
    Sted
    Kongsberg
    Torget vurderinger
    19
    Ser at det finnes forskjellige skjemaer av dette riaatrinnet på nett. Blant annet en kineser på Diyaudio som har modifiert det opprinnelige skjemaet/trinnet? Tror at han roter, eller har rotet litt når det gjelder verdier på kondiser og resistanser? Hvilket skjema/krets følger du Hans?
    Det har jeg ikke noe god svar på ennå. Veldig mange år siden disse kortene og noen skjemaer ble igjen hos meg. Et bytte etter en jobb tror jeg.
    Litt spent på om det er riktige verdier på RIAA nettverket. Finner nok ut.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.136
    Antall liker
    3.183
    Sted
    Kongsberg
    Torget vurderinger
    19
    Hvor stille ble den?
    Hvordan planlegger du å justere riaa kurven ?
    Godt å se at du ikke har parkert Weller'n !
    Har ikke målt støy ennå. Gjør det før jeg rydder bort igjen.
    Har ingen plan.........
    Welleren er nok oftere varm enn det som kommer fram her. Egentlig burde jeg gjort noe annet.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.136
    Antall liker
    3.183
    Sted
    Kongsberg
    Torget vurderinger
    19
    Hvem av disse skjemaene er det som gjelder?
    Det nederste ser veldig likt ut.
    Nå må jeg bestille de komponentene som mangler.
    Ikke så enkelt som det var. Ofte er det minimum 100 stk som gjelder.
    Så mange trinn har jeg ikke tenkt å bygge.
    Kommer til å spandere en drossel i høyspenningen også siden jeg har et par liggende.
    Sikkert ikke nødvendig.

    Sist redigert:

    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.136
    Antall liker
    3.183
    Sted
    Kongsberg
    Torget vurderinger
    19
    Hvor stille ble den?
    Hvordan planlegger du å justere riaa kurven ?
    Godt å se at du ikke har parkert Weller'n !

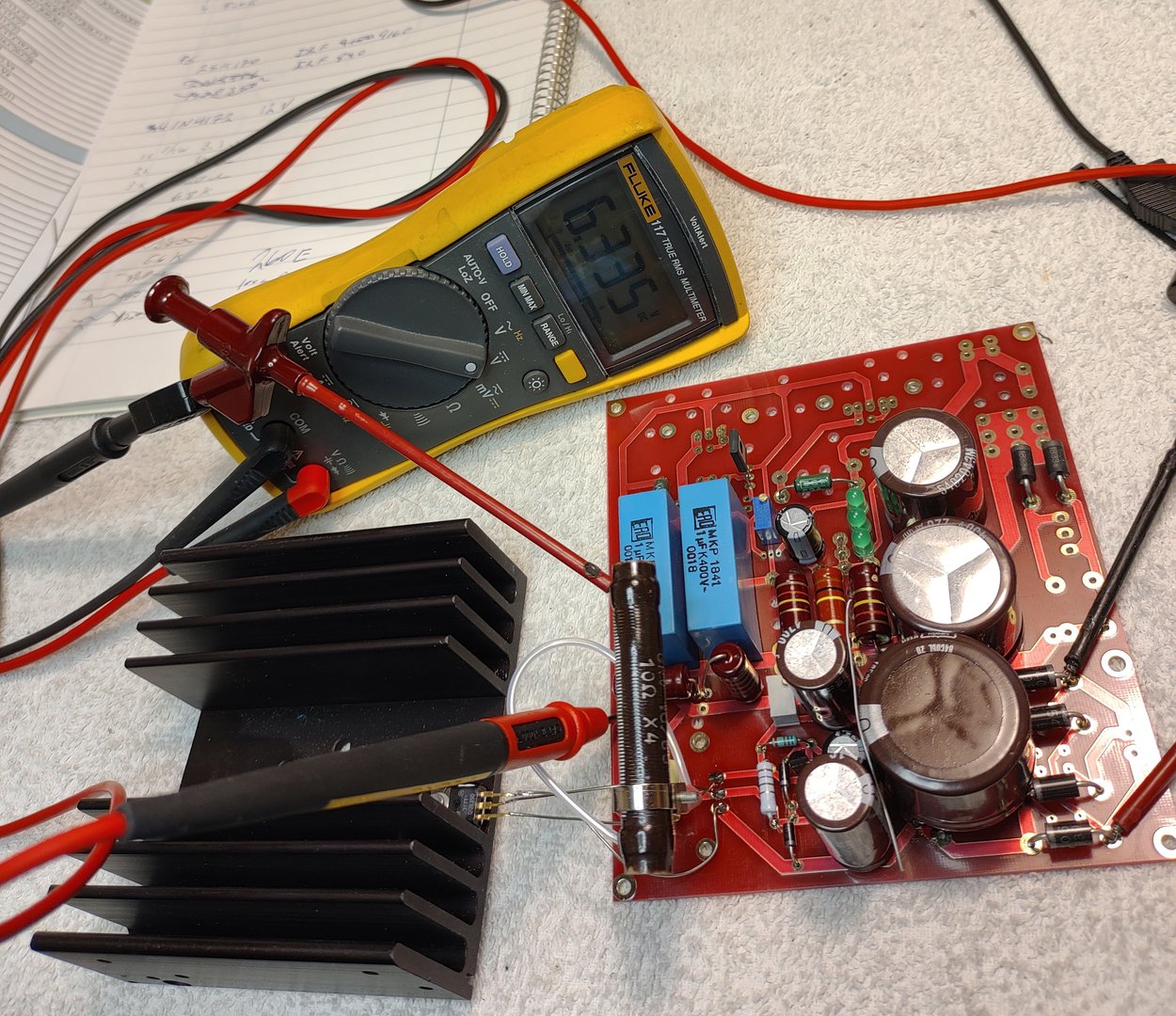

    Jeg måler 45uV ved 100 kHz båndbredde og 2A last.
    Tenker det holder til disse rørene.
    Ser også at spenningen stiger såpass sakte som 15-20 sekunder opp til 6.3V.

    Sist redigert:

    Steinkare

    Overivrig entusiast
    Ble medlem
    15.06.2004
    Innlegg
    859
    Antall liker
    213
    Torget vurderinger
    7
    Det ene skjemaet er kanskje første versjon fra Andrea Ciuffoli ? Her brukes det 33nF og 100nF, men i den andre versjonen, nyeste?, er det litt andre verdier. Litt forvirrende merking av resistanser og kondiser her og der? Tre resistanser på skjemaet, R24-25-26, i paralell, og så er de merket med 2 x 47 kOhm? Ser også at c13-14-15 er merket litt "krøkkete", tre kondiser på skjemaet og merket 12 + 1,5nF ?


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.136
    Antall liker
    3.183
    Sted
    Kongsberg
    Torget vurderinger
    19
    Stemmer at alt ikke er helt på stell.
    Finner ut når jeg tester.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.136
    Antall liker
    3.183
    Sted
    Kongsberg
    Torget vurderinger
    19
    Det har jeg faktisk. Kanskje jeg har to.
    Noen måleinstrumenter hjelper også.


    Steinkare

    Overivrig entusiast
    Ble medlem
    15.06.2004
    Innlegg
    859
    Antall liker
    213
    Torget vurderinger
    7

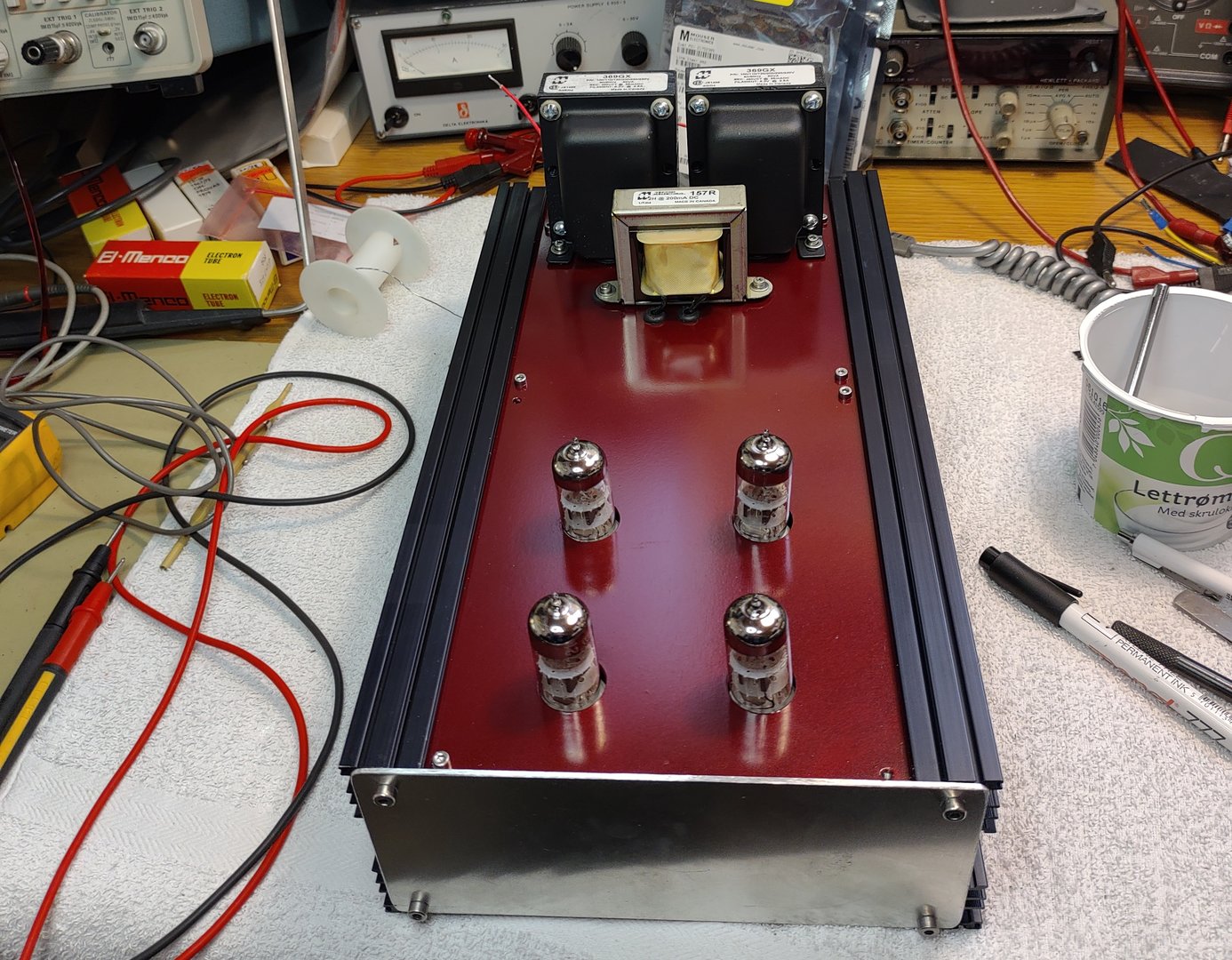

    Kjører du dual mono Hans? To trafoer!?


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.136
    Antall liker
    3.183
    Sted
    Kongsberg
    Torget vurderinger
    19

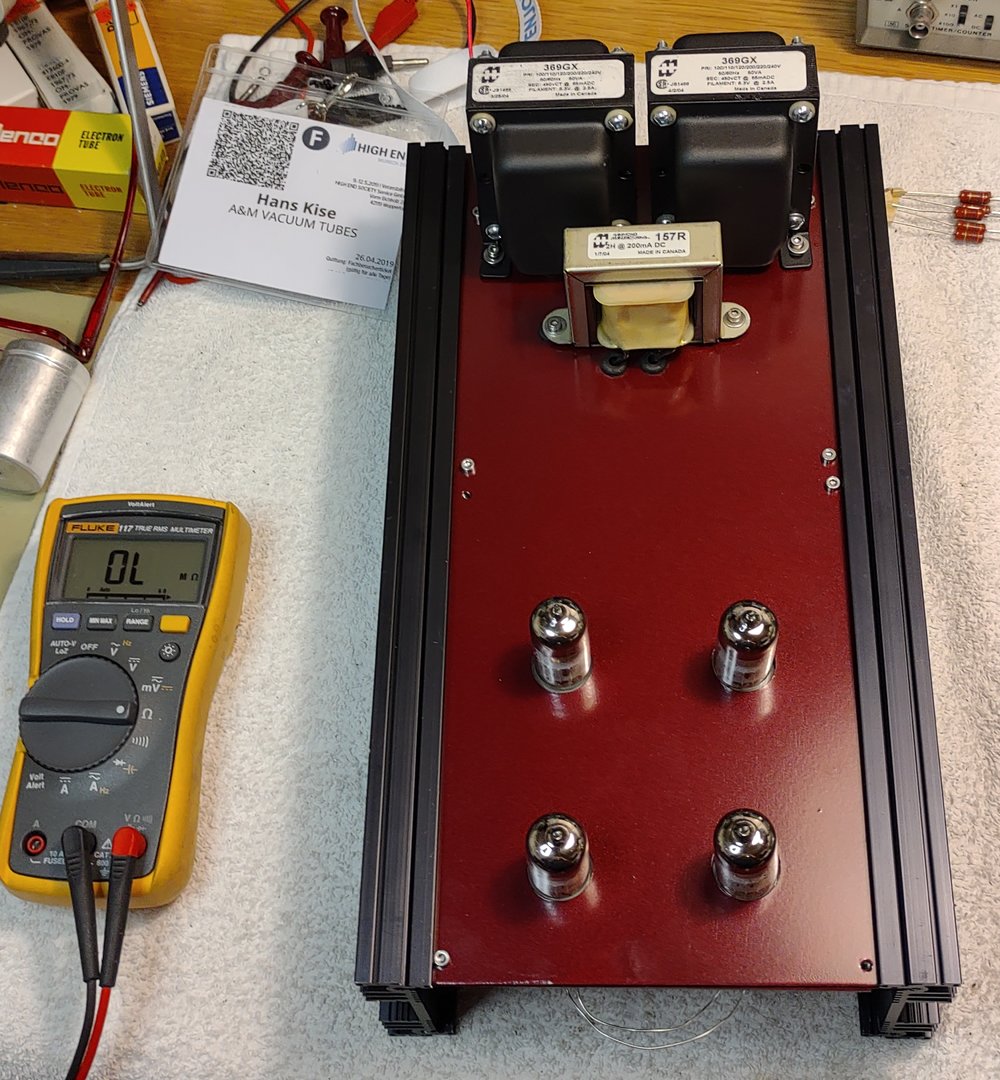

    Kjører du dual mono Hans? T o trafoer!?
    Må bruke av det jeg har :)
    Gløde viklingene fra de to er koblet i serie for å få høy nok spenning. Regulatoren spiser litt.
    Høyspent viklingene kobles i parallell for å få nok strøm.


    Steinkare

    Overivrig entusiast
    Ble medlem
    15.06.2004
    Innlegg
    859
    Antall liker
    213
    Torget vurderinger
    7
    Må bruke av det jeg har :)
    Gløde viklingene fra de to er koblet i serie for å få høy nok spenning. Regulatoren spiser litt.
    Høyspent viklingene kobles i parallell for å få nok strøm.
    Kunne ofte ønske at noen viklinger på trafoer kunne være på 9-ish volt. Ofte eller alltid er det 5-6,3v på det meste. Kjøpte noen Kinatrafoer for en tid tilbake, og de hadde noen 9v viklinger, men maks. strøm var 0.2A, og da var viklingen helt ubrukelig for gløding. Stå på!!


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.136
    Antall liker
    3.183
    Sted
    Kongsberg
    Torget vurderinger
    19
    Alt har en historie.
    Også glødeviklinger.
    Vanlige rør bruker 6,3V.
    Likeretter rør bruker 5V.
    Så kom HiFi med ideer om at DC er bedre.
    I noen tilfeller kan det være en ubetydelig forskjell.
    DC gløding krever litt mer hvis den skal reguleres.
    Men der er ikke trafo produsentene ennå.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    12.136
    Antall liker
    3.183
    Sted
    Kongsberg
    Torget vurderinger
    19

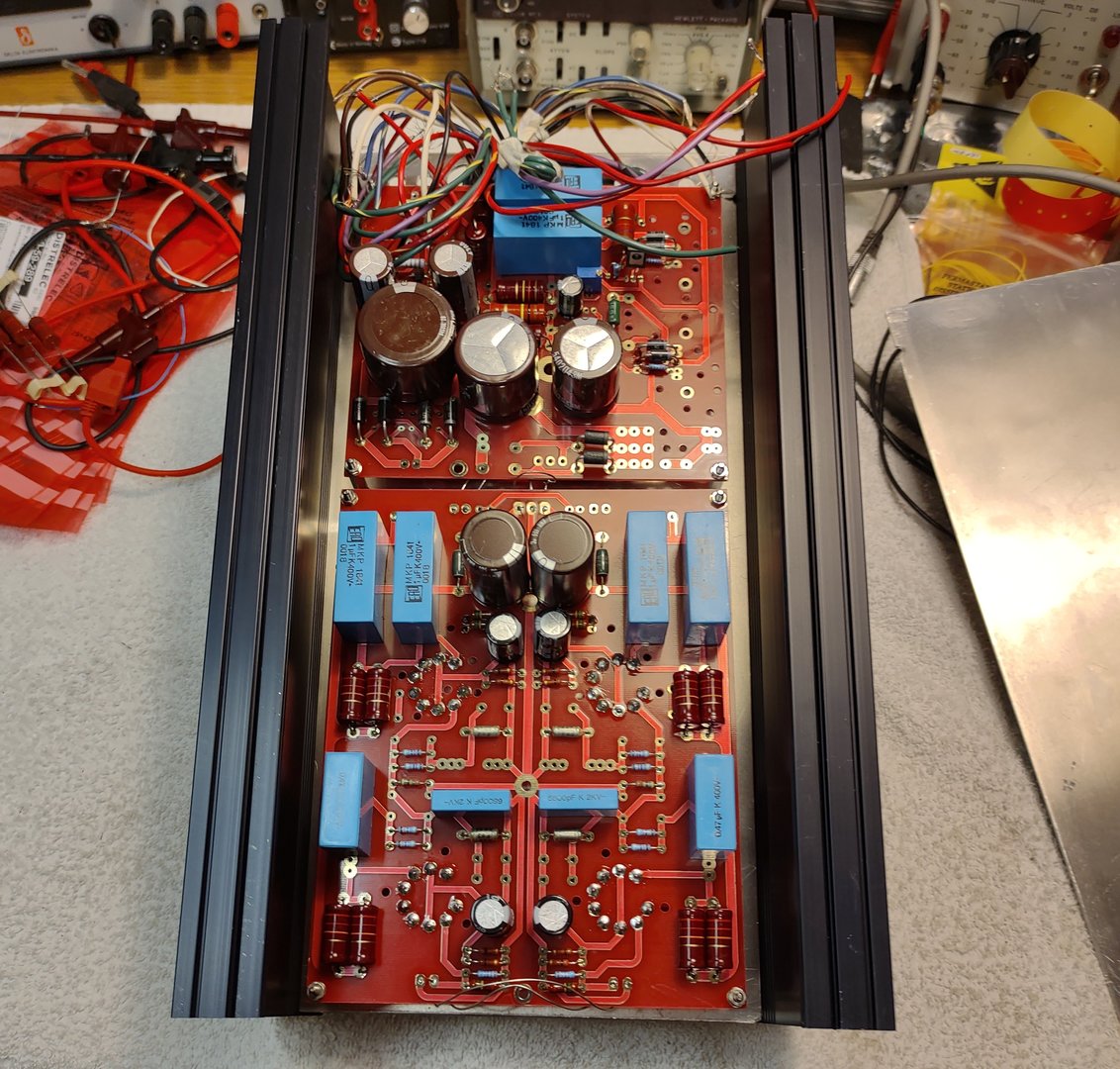

    Går sakte framover. Høyspent regulatoren gav meg mye jobb. Virket mest som transistor knekker.

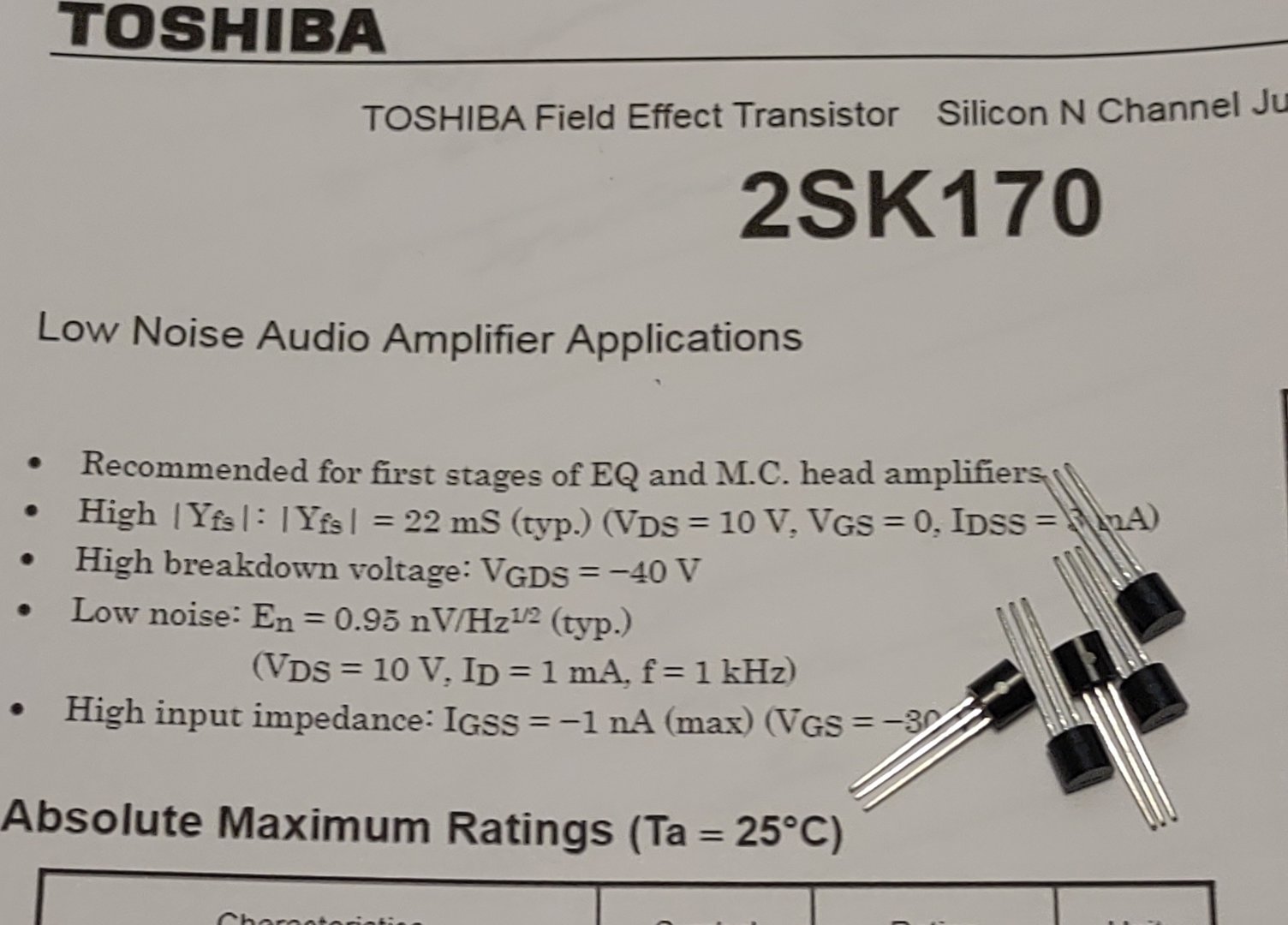

    Stor takk til Roar Malmin som fant fram noen "hard to find" Toshiba.
    Åpnet butikken påskeaften :)
