Seas Acuity

[inselwind]

God sommer folkens,

Jeg har "alltid" latt meg fascinere av Seas sin Exotic-serie, med Alnico, høy følsomhet som gjør de ideelle for de fleste rørforsterkere, Ask faseplugg (w8) og materialer fra de øvre hyller i hele oppbyggingen av elementene.

Når jeg da plutselig kom over deres byggesett "Acuity" på hjemmesiden dems så måtte jeg bare handle inn elementer ..

Disse vil lages i Corian, noe som forøvrig er ett utrolig fascinerende materiell, hvor bare fantasien setter grenser for hvordan det kan formes.
For de som husker WVT (wunderkisten von Toten) så ble det benyttet både varme og vakum for å lage de buede sidene, og 5-akset fres for fresing av topppen.
Acuity er en mye enklere konstruksjon, men vil leke litt her også.



[inselwind]

Jeg har valgt fargen neutral concrete da jeg tror den vil kle disse kassene.
Limer opp 2 brett med hver 4 høyder på flankene med 12mm corian. Disse skal videre til Cnc-operatøren for fresing

Etter 20min er limet ferdig herdet

Og plutselig har jeg fått igjen 8 ferdigfreste rørdeler med innvendig diameter 69.5mm og utvendig 100mm.

Klosser kjapt opp og limer opp 2 tårn.
Som dere sikkert har skjønt så blir dette kommende porter



[inselwind]

Dobbel 12mm i front og rygg. Har fått frest ned for liming/styring av porter.
Egenbrent sprit blandet med 11% vievann for vask før liming hører selvfølgelig med



[MakkinTosken]

Fint å se at du holder tommeltottene varme og ikke driver dank i sommerkulden! Blir det corian rundbaut alltså, hva blir vekten av disse?



[inselwind]

Disse vil være kledd fra topp til tå i corian.
Tja, de vil nok fort bikke 30kg +



[inselwind]

Go'morgen ,

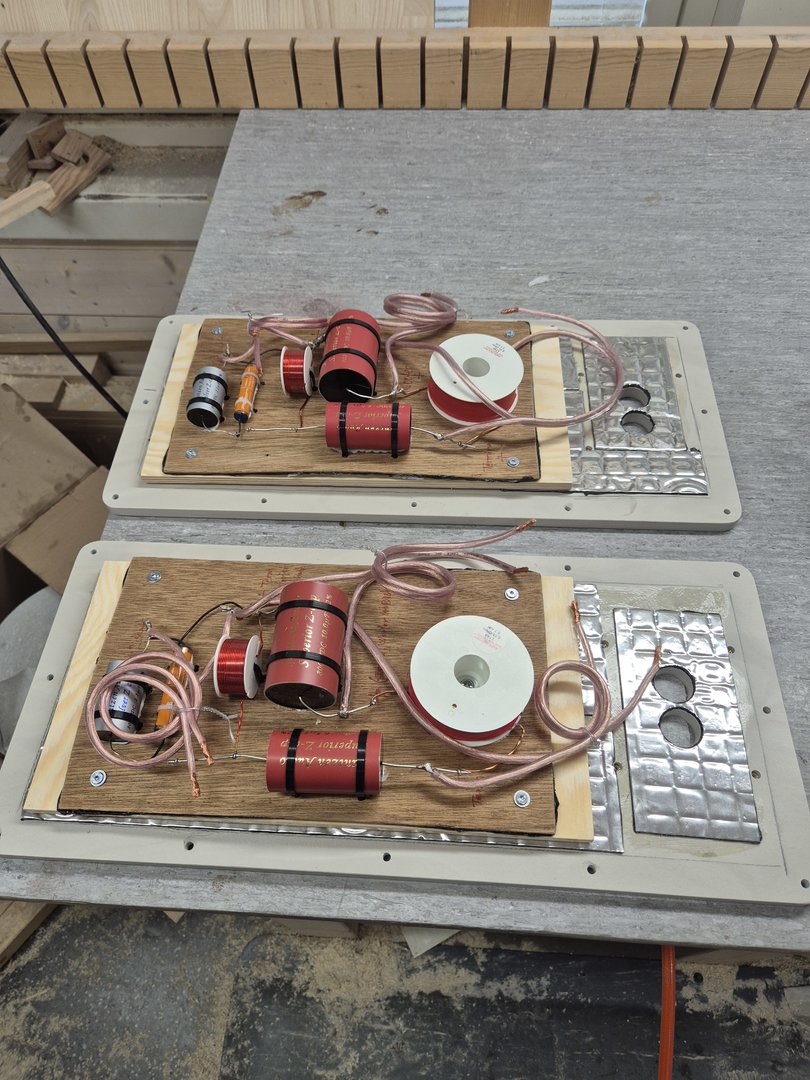

Her er rammen for ryggen ferdig frest. Jeg ønsker best mulig tilgang fra baksiden og at både delefilter og terminalplate kan festes i skrudd bakplate.

En stor flens som gir meg muligheten til å legge på en relativt bred pakning.

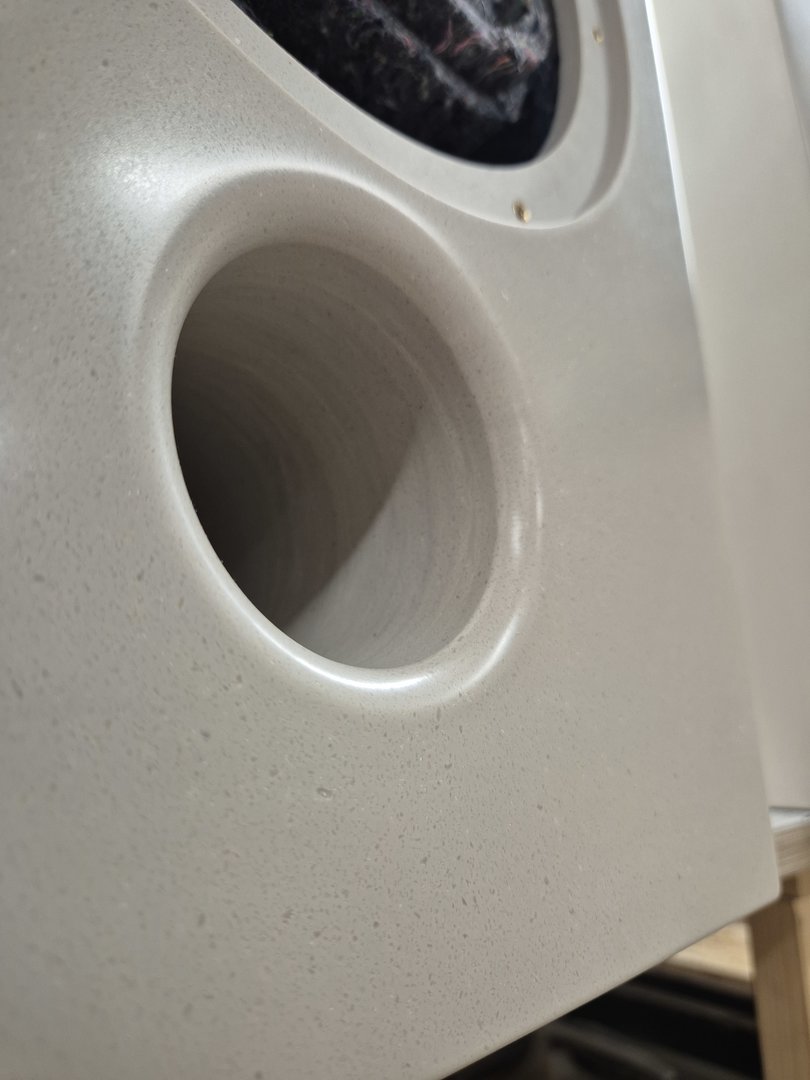

Seas skråskjærer porten sin 45°, men velger selv å kjøre den rett. 15mm veggtykkelse gir godt anlegg for fresen og med r9.5mm blir det en fin overgang.

Selv om de er inni kassene og ikke blir synlige pusser jeg dem allikevel lett opp til 500 korning.

Bakplate ferdig frest med 5 tiendels mm klaring mot ramme.



[BeetleBug]

Meget spennende prosjekt! Jeg har til gode å høre høyttalere med Seas fulltoner som låter direkte dårlig.



[Hunsbedt]

Herlig prosjekt!
Kan man bruke overfres og vanlig fresestål på corian? Er vel et komposittprodukt, men var ikke klar over at det i tilfelle var såpass "mykt"...



[Audiomix]

Kom over dette prosjektet ditt nå.
Har det kommet musikk ut av det?
Proff pluss dette
Vi har jo snakket litt om høyttaler bygging og forsterkere med rør.



[inselwind]

Herlig prosjekt!
Kan man bruke overfres og vanlig fresestål på corian? Er vel et komposittprodukt, men var ikke klar over at det i tilfelle var såpass "mykt"...

Jada, her kan man fint frese med std hardmetall stål og slipe med vanlig sandpapir.



[inselwind]

Kom over dette prosjektet ditt nå.
Har det kommet musikk ut av det?
Proff pluss dette
Vi har jo snakket litt om høyttaler bygging og forsterkere med rør.

Takk,
Jeg ligger noen dager i forskudd i forhold til byggetråden, men vet enda ikke om det blir lyd ila sommerferien.. ihvertfall ikke langt unna



[Trondmeg]

Tøft prosjekt. Made in Bøverbru?



[inselwind]

Jepp, det stemmer.



[Trondmeg]

Det slo meg. Kjenner få som har eget corianverksted/fabrikk hjemme



[inselwind]

Sider, topp og bunn gjæres i 45° og legges med penside opp slik at jeg kan legge dem opp slik at mønsteret følger penest mulig

Deretter tapes de først i lengderetning og deretter tvers over hver fuge

En liten stripe med lim er alt som behøves, så er det vare å rulle dem sammen og la dem ligge rolig i 20 min



[_RoDa_]

Herlig sommerlektyre!
Takk for at du deler @inselwind
Tenk at jeg var rett i nærheten, på dette stedet jeg aldri hadde hørt om før det dukket opp en DAC til salgs der

mvh



[inselwind]

Det stemmer! Zulu bor jo rett i nærheten



[inselwind]

Freser frem igjen porten

Og limer på baflene

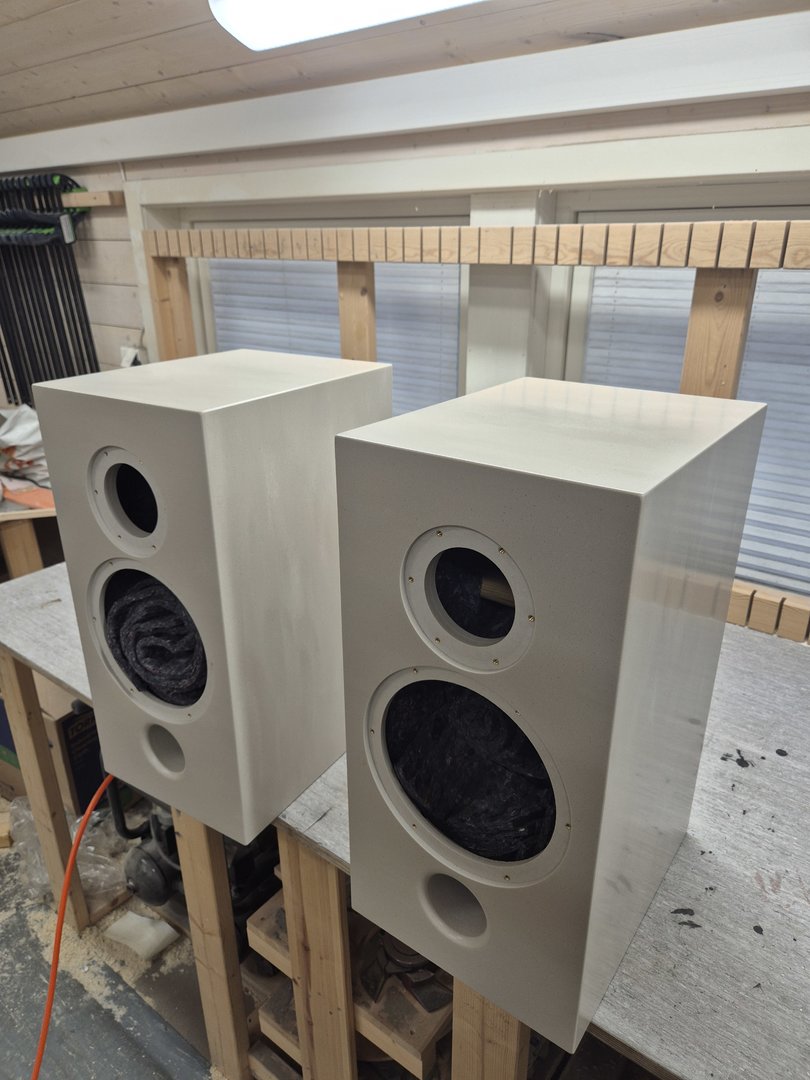

Blir jo lekre disse.

Neste på lista er plansliping av ryggen og liming av ramme



[inselwind]

Etter noen runder på pussebordet er baksiden helt plan og klar for liming av ramme

Ramme er på plass og høyttalerene tatt med til eget snekkerverksted. Noe må man jo sysle med i ferien når godværet lar vente på seg.

Har limt dbl corian i topp/bunn og gips+Bitumenplater på sidene

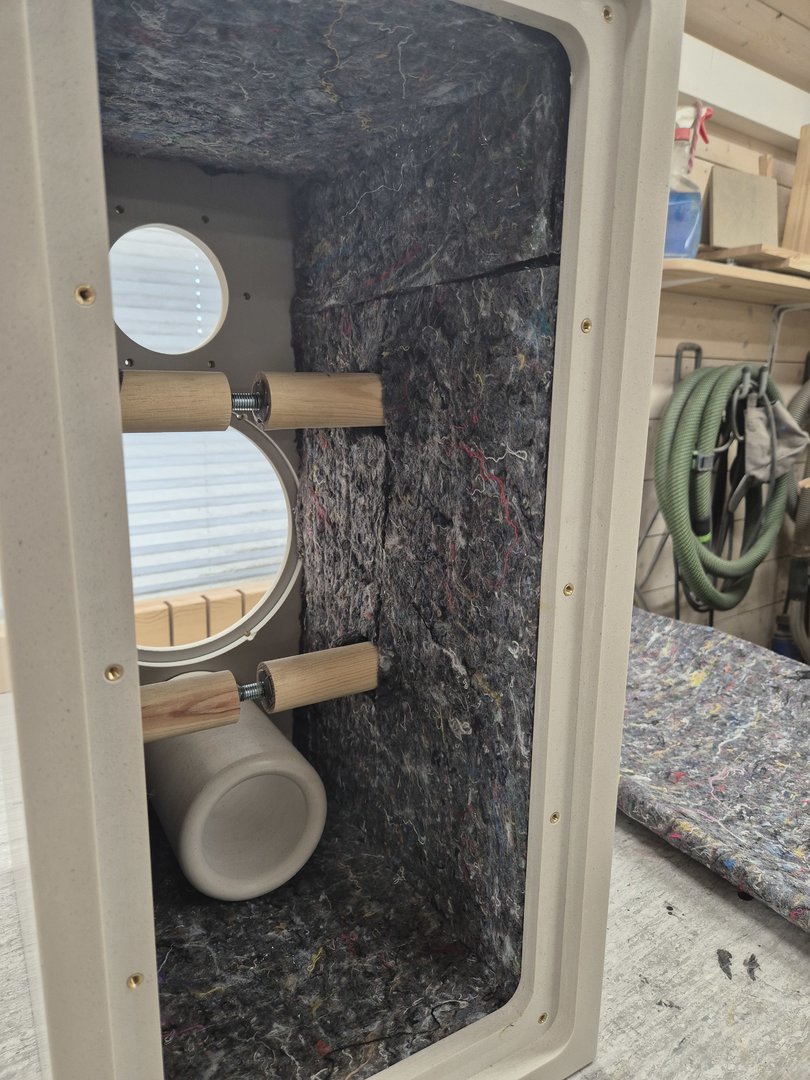

Til slutt helfolierer jeg med 2mm dempematte.

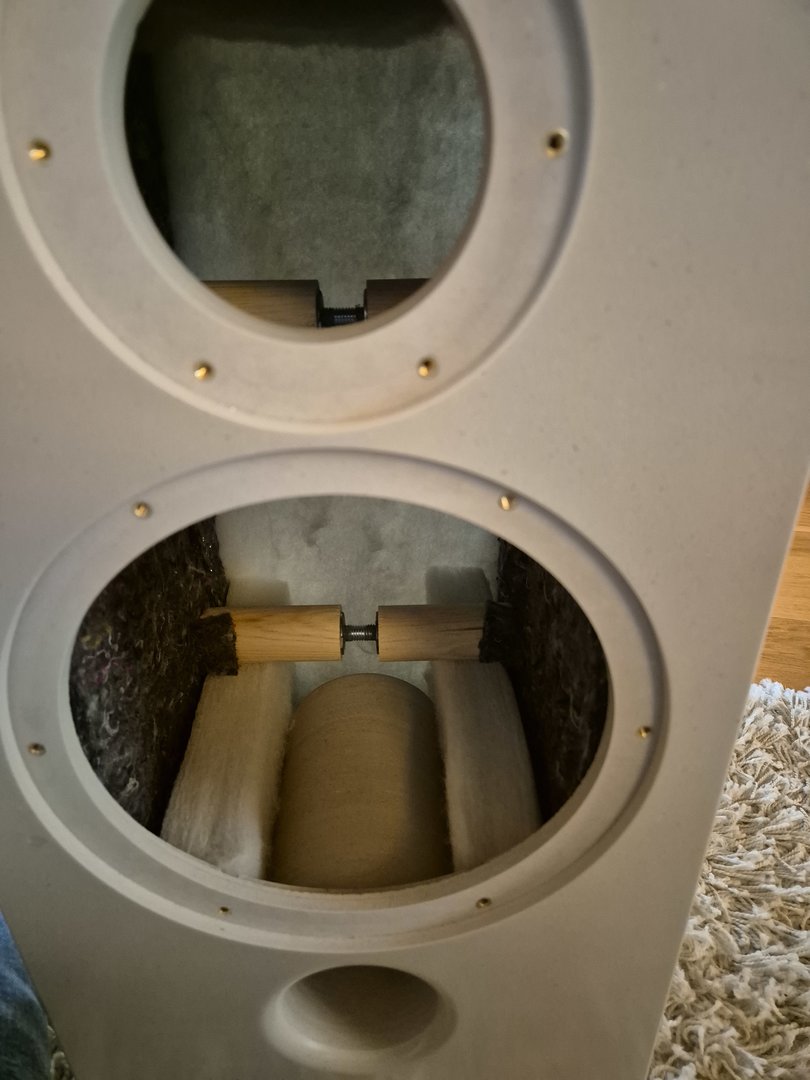

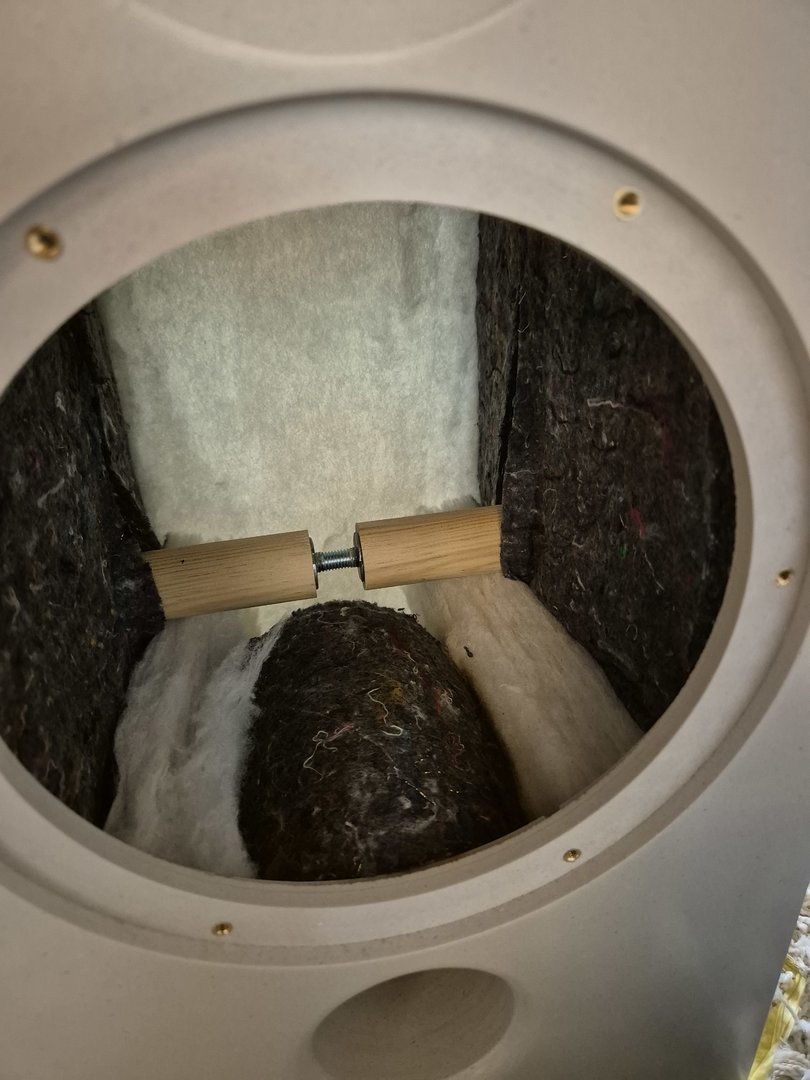

Videre dempetiltak i neste kapittel



[Bergfinn]

@inselwind, du er en sann inspirasjon for alle DIYere her på på HFS.
Skulle ønske jeg hadde ditt & datt av kunnskap og verktøy.

Disse trådene er blant de jeg setter høyest, i motsetning til annet kjedelig jeg forbigår i stillhet her.
