Step-up for dummies🙃

[Mr Vinyl]

Det der ser ikke riktig ut i det hele.... Det ligger to små DIP releer mellom SUT-ene, som nok skal står for å switche mellom MM og MC... det ser ut som bryteren er moddet til å gi ground lift fra chassis i stedet.... har du kjøpt denne brukt??

EDIT: Til venstre for den ene trafoen hvor den ene ledningen fra bryteren ender i en rød liten strømpe er det noe som ser ut som en topolt kontakt.. den ene pinne er merket +.... Om jeg hadde konstruert dette, ville jeg lagt konstant + releene, og brukt bryteren til å jorde kretsen for å aktivere releene....
Har du multimeter og kan måle sjøl ? Er denne kretsen moddet??

Den har vært inne hos hans på audiomix, det jeg har fått opplyst er at den ble sendt til sjekk, bytta rør og bygget om low rz slik at man kunne koble til sub evt. Var ikke sånn super imponert over det da, tenker jeg får snakke med hans å høre hva som er blitt utført.



[Aurora]

BAre på ert.... er det noen forskjell om du kobler spilleren til MM eller MC inngang?



[Mr Vinyl]

BAre på ert.... er det noen forskjell om du kobler spilleren til MM eller MC inngang?

Får håpe det det var ihvertfall ikke noe lyd da kabelen er påkoblet mc og bryter sto på mm.



[Fosse]

Men det var det jeg lurte på, er det stor forskjell på pickup på MM-inngang og pickup på MC inngang, bryter i tilsvarende posisjoner? Bare for å forsikre oss om at du har trafoene innkoblet.

Lastplugger utvendig kan kun senke impedansen, ikke øke den (Jeg har samme problematikk på min Gryphon head amp). Det er klart du skal treffe på impedansen, men mitt generelle inntrykk er at om noe blir fullstendig galt så har du for lav impedanse (som da er mot jord) og at lyden «strupes». For høy impedanse kan gi noe bløt bass og livlig topp men de fleste pickuper går seg ikke direkte bort om de får litt for høy impedanse. Da har jeg altså ikke testet Miyajima, men snakker generelt.



[Dazed]

Här följer jag inte med @Dazed . Du skriver att EAR 324 inte kan laste med mer än 40 ohm. Med 40 ohm valt på 324 ger trafoen x10 i gain. Det skulle betyda att pickupen ser 470 ohm.

Jeg bare så på bryteren, jeg.



[Dazed]

324 har tre impedansevalg; 4, 15 og 40. De indikerer hvilke *internimpedanser* innstillingene passer til (sånn ca), ikke hvilken last pickupen vil se. Så ja, crosswind har helt rett.

OK. Da var jeg på jordet. ...Men det var jo ikke veldig intuitivt.



[Audiomix]

Ja stemmer, fint å vite jeg solgte to Kina produkter kjøpte tysk og fikk dårligere lyd

Da er altså lærepengen om man skal ha riaa intern / ekstern at den har justeringsmuligheter.

Har bare lest litt.
Wall er uendelig mange ganger bedre enn Jasmine.
Men ikke fordi den er tysk..............
Og mr. Wall er håpløs å kommunisere med.
Kun tysk og ikke villig til å gi fra seg noe teknisk dokumentasjon.
Tysk altså.



[Dazed]

Så rådet om å prøve å få lastimpedansen på stell før man gjør noe mer drastisk står.



[Audiomix]

Noen ganger kan det hjelpe å lese bruksanvisningen
Wall er bra.
Men hvorfor er det forskjellig nivå på de to utgangene?
Ikke på den som er tema her.......



[Mr Vinyl]

Noen ganger kan det hjelpe å lese bruksanvisningen
Wall er bra.
Men hvorfor er det forskjellig nivå på de to utgangene?
Ikke på den som er tema her.......

jo bruksanvisningen er jo lest på en måte, må jo si den er veldig tynn. Det jeg lurer på er jo om det er last plugger som skal inn i last portene eller om det er en port for utvendig step-up med last og om man må flytte på ledningen inni. Om ene stikket er for mm og andre er for mc og om man stikker den på mc om man bypasser den innvendige trafoen. Jeg har fått bruksanvisningen oversatt til norsk, kan jo være det er jeg som er litt ubrukelig da. Følte ikke jeg fant svar på de tingene jeg lurer på i bruksanvisningen da.

utgangene har med at den skal kunne være kompatibel med flere effekt forsterkere vist nok.



[Audiomix]

Litt etter hukommelsen:
+ Wall er bra, den har MC step up trafoer innebygd og er ganske fleksibel.
- Mr Wall er håpløs å kommunisere med.
For MM tror jeg det er helt standard med 47k og noen pF i paralell.
For MC har du et sett ekstra "innganger" der du kan sette inn RCA plugger med belastning som er tilpasset PU.
Men jeg husker ikke helt gangen i dette.
Når du bruker trafo step up for MC (som her i Wall) transformerer du samtidig impedansen.
Det kan godt tenkes at med step up forholdet i denne og 47k i MM så får du helt passe last for en MC.
Egentlig bare å teste. Hvis lyden blir for lys kan det hjelpe med mer last (mindre motstand).
For mørk eller på kanten til ull betyr at den er overbelastet. Litt kvalt.



[Audiomix]

jo bruksanvisningen er jo lest på en måte, må jo si den er veldig tynn. Det jeg lurer på er jo om det er last plugger som skal inn i last portene eller om det er en port for utvendig step-up med last og om man må flytte på ledningen inni. Om ene stikket er for mm og andre er for mc og om man stikker den på mc om man bypasser den innvendige trafoen. Jeg har fått bruksanvisningen oversatt til norsk, kan jo være det er jeg som er litt ubrukelig da. Følte ikke jeg fant svar på de tingene jeg lurer på i bruksanvisningen da.

utgangene har med at den skal kunne være kompatibel med flere effekt forsterkere vist nok.

Det er nok slik han har tenkt. Tror forskjellen er 6 dB. Det betyr et par mm på volumrattet.
Både din og en annen jeg kjenner er koblet slik at nivåene er like.



[Balle Clorin]

Step up er gøy! Spesielt når det gir forbedringer , som her hvor støygulvet ble senket med 3-5dB avhengig av målemetode .

-85dB støy gulv ved 61db forsterkning må jo være bra det..

Sammenlignet Puffin med MC gain 61db/200 Ohm med SUT på 20db og MM gain 41db/47ohm. 3-5db redusert støygulv er en hørbar forbedring . Jeg skal ikke kjede folk med målinger men bare si at jeg finner ingen nedsider og vil fortsette med dette. Finner det tilfredsstillende å ikke kunne høre om anlegget er av eller på ( med øret nær høyttalerelement) ja Step Up Transformer er stillere enn MC transistor

Resultatene man får er selvsagt avhengig av lokale forhold , kabler og Trafo og avstand til elektromagnetiske kilder osv.

Etter å ha lest og eksperimentert har jeg kommet til følgende forenklede hovedpunkt.

Det er masse sprikende beskrivelser av step up bruk og man kan lese mye forvirrende om inngangs Ohm og utgangs Ohm , last tuning osv men det som det betyr er bare forsterkingen som er typisk 10 ganger ( 20db) eller 20 ganger (26 dB)
.
1 Last: 47000/(10x10)
10 ganger forsterkning gir en last til pickup på 470ohm , og passer alle pickuper med intern motstand under ca 50 Ohm. Regelen er at lasten bør være minst 10 ganger intern motstand for å ikke miste noe signal.så det gjør ikke noe å bruke pickup med 3-20 Ohm intern motstand heller.

20 ganger forsterkning gir last på 4700/(20x20)= 118ohm og passer alle MC med motstand 12 Ohm og lavere. Å bruke en Pickup med 40ohm intern motstand ( Denon 103nnn) vil gi tap av signalnivå.

99% av alle pickuper dekkes av 10 og 20x forsterkning.

2Gain= forsterkning .
De fleste MM innganger er laget for å tåle/passe 3-8mV.
Dermed vil MC med 0.3mV eller mer passe til 10x forsterkning , men 20x vil også gå bra i de aller fleste tilfeller.

For MC under 0.3 vil som regel 20x passe fint fordi de også sannsynligvis har lav intern motstand 3-8 Ohm . Dermed gir 20x passende last også , da 118 Ohm er > 30-80 Ohm ( husk 10x regelen ikke sant)

Jeg kjører to ulike 0.3mV Audio Technica MC på både 10 og 20x og begge SUT forsterkningene fungerer helt fint .
Jeg har også justert lastene med tilpasninger som gir mellom 2 og 470 Ohm og hverken firkantpulser eller frekvensgang eller forvregning endres med last. , med mine AT PU
Jeg tror derfor bruk av SUT på normale MC ikke er så komplisert som Hifiskribenter hevder.

Lykke til med Step Up Trafoer folkens , det er gøy å prøve det ut, og trenger ikke være dyrt heller , for et par tusen kan man få en grei SUT.( brukt)



[Mr Vinyl]

Kan komme med en liten oppdatering her, ettersom at det har begynt å bli mørke kvelder og jeg tilfeldigvis fant noen Xindac MC10-20db når jeg ryddet i en kasse så koblet jeg det opp på Wall Audio MM inngang med en Lyra Delos. Det ble såpass bra å høre på at jeg har ingen umiddelbar plan å koble opp igjen EAR324, om det er bedre skal jeg ikke bevege meg inn på overhode, men det er ihvertfall musikalsk også morro å høre på at timene bare går.

Litt mer kjøtt på beine her:

Xindac MC10-20db har input impedance 50ohm og ut 47k.ohm , ihht Lyra *er det anbefalt 5-10 ohms. ( subjektiv mening er at PU livner godt til ved bruk av SUT, kanskje en liten tildens at den blir litt skrikete i topp men syntes det meste annet sitter som det skal. Kontant bass, tydlige instrumenter og klar vokal.

Ved tilkobling MC ink vippe av bryter , høres det helt greit ut. Stemme roer seg til en nivå der det ihvertfall ikke er noe fare for lyttetretthet. Instrumenter er akurat som de faller et par hakk bak i lydbilde.

Jeg var forholdsvis rask å koble opp Xindac og inn på MM port igjen. Nå spille det på cornwall 3 så de har jo en tildens å trenge hjelp med avrunding i toppen. Spørsmålet nå er jo om det ikke hadde vært best å utføre noe rør rulling på pre out PSB? tips taes imot med stort takk



[HasseBasse]

Har akkurat nå lest hele tråden, og en ting som ikke er nevnt er forskjellen mellom lastverdi på
aktiv vs transformer.
Når en produsent av pickup t.eks. annbefaler en "last" på 100 ohm, er dette ment som last
på et aktivt MC-trin. På Stepup-trafo svarer dette til 10-12 ohm.
Tilsvarende en trafo med last indikert til 40 ohm tilsvarer (ca.) 400 ohms aktiv last.
Veldig lett å gå feil i verdier, om
man ikke er klar på dette.



[Hønndjevelen]

Har akkurat nå lest hele tråden, og en ting som ikke er nevnt er forskjellen mellom lastverdi på
aktiv vs transformer.
Når en produsent av pickup t.eks. annbefaler en "last" på 100 ohm, er dette ment som last
på et aktivt MC-trin. På Stepup-trafo svarer dette til 10-12 ohm.
Tilsvarende en trafo med last indikert til 40 ohm tilsvarer (ca.) 400 ohms aktiv last.
Veldig lett å gå feil i verdier, om
man ikke er klar på dette.

Min consonance har innstillinger 4 og 40 ohm
Både på Denon 103 og Ortofon spilte jeg på 4 ohm , gikk greit det.
Edit, den har visst 5 og 40 ohm



[HasseBasse]

Min consonance har innstillinger 4 og 40 ohm
Både på Denon 103 og Ortofon spilte jeg på 4 ohm , gikk greit det.

Ikke sikker på, om du ikke kunne ha fått bedre resultat på Denon, men
Ortofon er jo desidert lavimpedante, så 4 ohm er sikkert helt perfekt



[Hønndjevelen]

Ikke sikker på, om du ikke kunne ha fått bedre resultat på Denon, men
Ortofon er jo desidert lavimpedante, så 4 ohm er sikkert helt perfekt

Jeg er så gammeldags at jeg stort sett lar mine ører være mitt viktigste måle instrument, andre mener sikkert jeg er gal, men det funker for meg



[motoren]

Jeg er så gammeldags at jeg stort sett lar mine ører være mitt viktigste måle instrument, andre mener sikkert jeg er gal, men det funker for meg

Her også

mvh



[Musikkmannen]

Entré et-100



[Hønndjevelen]

de



[Hønndjevelen]

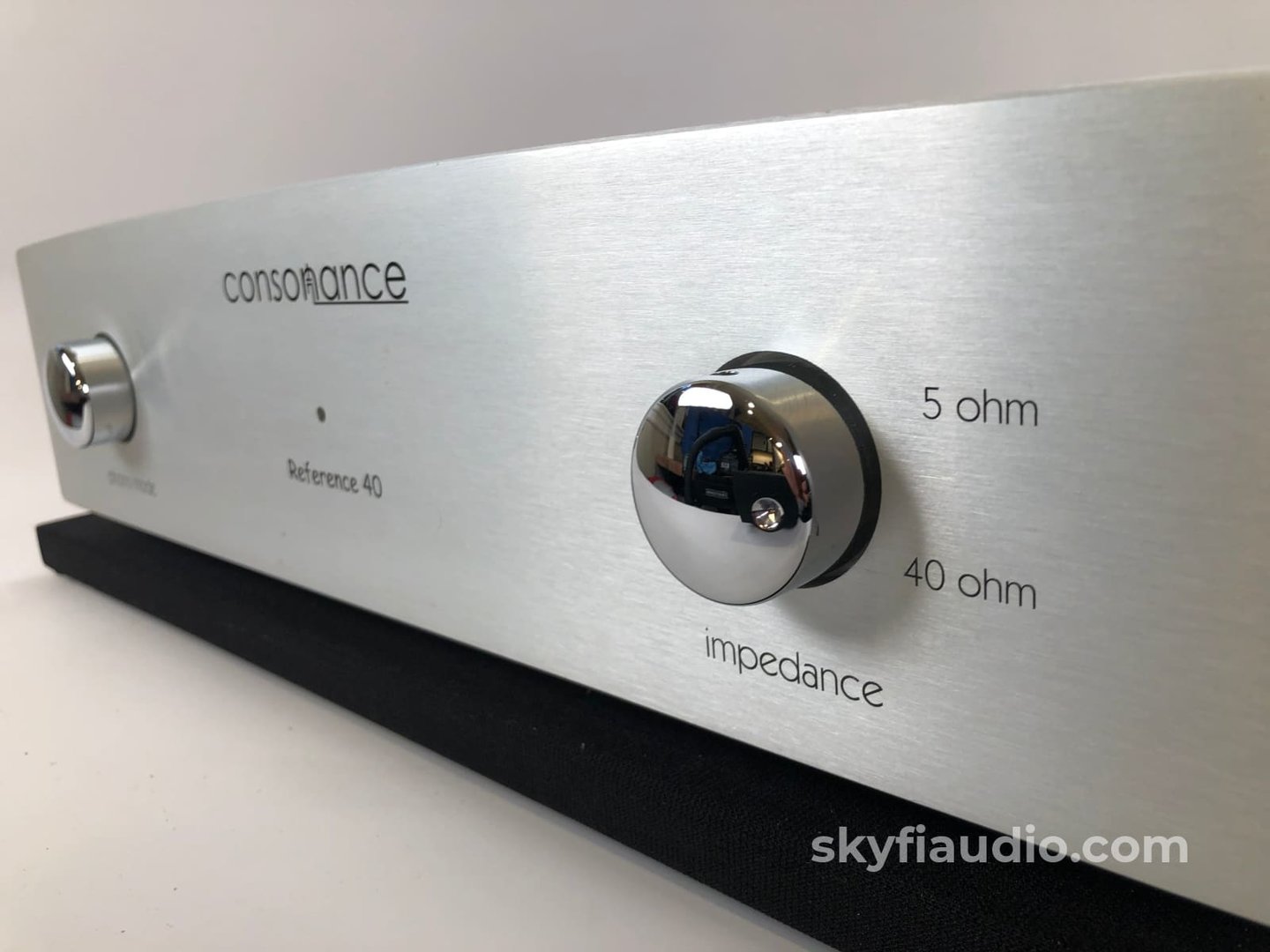

Vis vedlegget 1068156 de

Dengang NOS rør var betalbare brukte jeg en hel weekend på å teste diverse rør i den
Endte opp med noen Bugleboys fra Nederland.
At de har en trompet printa på røret var ikke årsaken, men heller ikke noen deal breaker



[Mr Vinyl]

Ok, betyr det at vis den har strømkabel så er det faktisk last, men på step-up uten strømkabel så ganger man opp med 10?

Har akkurat nå lest hele tråden, og en ting som ikke er nevnt er forskjellen mellom lastverdi på
aktiv vs transformer.
Når en produsent av pickup t.eks. annbefaler en "last" på 100 ohm, er dette ment som last
på et aktivt MC-trin. På Stepup-trafo svarer dette til 10-12 ohm.
Tilsvarende en trafo med last indikert til 40 ohm tilsvarer (ca.) 400 ohms aktiv last.
Veldig lett å gå feil i verdier, om
man ikke er klar på dette.



[HasseBasse]

Ok, betyr det at vis den har strømkabel så er det faktisk last, men på step-up uten strømkabel så ganger man opp med 10?

Det var vel å forenkle det. Hva med apparater med batteriforsyning?? men i prinsippet... JA.
Mere simpelt: SUT står for Step Up Transformer. Det magiske ordet her er "transformer".
På en slik kan du gange med ca. 10. Også verd å huske, at dens gain øker ved lavere impedans.
Om du har en "SUT" med anngivelse 3-10-40, er størst "forsterkning" på 3 og minnst på 40.
En aktiv forsterker for MC kalles "Head Amp", "MC Amp" eller Step Up, men IKKE SUT, da dette
ikke er en transformator, men forsterkning varetas av transistorer (BJT eller FET).... alt. OpAmps



[Balle Clorin]

Litt mer fra meg her.
Post in thread 'SUT for Ortofon Verismo?'
https://www.whatsbestforum.com/threads/sut-for-ortofon-verismo.39328/post-998857



[Sigma62]

Jeg er så gammeldags at jeg stort sett lar mine ører være mitt viktigste måle instrument, andre mener sikkert jeg er gal, men det funker for meg

Problemet med det er, at så kan du ikke købe en SUT, før du har hørt den. For på lige nøjagtigt dette område, er det meget vigtigt at pick up, SUT og riaa passer sammen.



[Hønndjevelen]

Problemet med det er, at så kan du ikke købe en SUT, før du har hørt den. For på lige nøjagtigt dette område, er det meget vigtigt at pick up, SUT og riaa passer sammen.

Problemet?
Jeg kjøper ikke før jeg har hørt.
Det samme med sko og klær, jeg har den for noen litt underlige vane å prøve før jeg kjøper.



[Sigma62]

Problemet?
Jeg kjøper ikke før jeg har hørt.
Det samme med sko og klær, jeg har den for noen litt underlige vane å prøve før jeg kjøper.

Jeg er temmelig sikker på, at hvis du f.eks er 195 cm høj, ville du sikkert ikke prøve en jakke i small, da du ved, den ikke passer. Men brug du bare dine ører



[Sigma62]

Har akkurat nå lest hele tråden, og en ting som ikke er nevnt er forskjellen mellom lastverdi på
aktiv vs transformer.
Når en produsent av pickup t.eks. annbefaler en "last" på 100 ohm, er dette ment som last
på et aktivt MC-trin. På Stepup-trafo svarer dette til 10-12 ohm.
Tilsvarende en trafo med last indikert til 40 ohm tilsvarer (ca.) 400 ohms aktiv last.
Veldig lett å gå feil i verdier, om
man ikke er klar på dette.

På min Allnic riaa kan jeg ændre omsætningsforholdet på trafoen. Hvis omsætningsforholdet er 1/20 og trafoen er foran en riaa med Zin på 47KOhm vil min pickup se ind i 117 Ohm. Det passer også fint til nogle af mine Audiotechnica, som har en spole impedans på 12 Ohm.



[HasseBasse]

Jeg er temmelig sikker på, at hvis du f.eks er 195 cm høj, ville du sikkert ikke prøve en jakke i small, da du ved, den ikke passer. Men brug du bare dine ører

Ingen grund til at være sarkastisk
Nogle pickupfabrikanter av MC´s annbefaler last på mellem 400 ohm og 47K.
Så er man jo lidt på herrens mark. Eneste tilbage er at eksperimentere med last/load, til
"ørene" fortæller, at nu er du tilfreds. Fabrikantens anbefalede load er......... lige presis en anbefaling.
Hvad dine ører foretrækker, er ikke nødvendigvis samstemmende med den anbefaling



[Balle Clorin]

Bruk litt tid på å forstå disse kurvene . RS er pickup kildemperanse dvs interne motstand .
Dette er min Denon AU-320 med to settinger 3 og 40 Ohm , man ser lett at 40 Ohm settingen med 10x forsterkning er perfekt for en Denon PU på 40 Ohm , og at 3ohm settingen(33x) passer en Ortofon med 3 Ohm og veldiglavt signal 0.2 eller lavere


Matchet PU og SUT, 47kohm på RIAA inn.

Ikke så god match, og forsøk på last tuning.

Impulsrespons ved firkantpuls. En topp i frekvensgangen medfører oversvinging og ringing dvs elektrisk resonans mellom pickup og SUT

Ps humpen under 100hz er ikke reell den sklyldes interaksjon med måleutstyret
Hører jeg forskjell ? Nja er nok for gammel til å bedømm med ørene ..Men målingene lyver ikke om hva som er best. I tilleg må man ta hensyn til hva RIAA tåler av inngangsnivå… og PU leverandør angir også anbelast motstand for PU å jobbe mot.

I de fleste tilfeller vil en SUT på 10 eller 20x gain passe, veldig lav intetern motstand og signal dvs 3 Ohm og 0.2mV kan være best ved 20 eller 33 gangers forsterkning , typiske Audio Technica på 10-12 Ohm funk både med 10x og 20x , Denons og forrige generasjon Hana med høy impedanse 40 Ohm er ofte best med 10x

Det er lurt å spørre hvilken RS kildemotstand SUT er optimalisert for. Gamle Japanske SUT er har det angitt gjerne 3ohm, 20ohm eller 40 Ohm. Ohm angivelsen er altså relatert til kilden og ikke lasten!
AudioTechnica anbefaler 20ohm setting for sin OC9 på 12 Ohm feks. Min nærmeste setting blir da 3 Ohm =33x men det er ikke så bra fordi:
1.Lasten blir 47000/(33*33) =43 ohm < 4 ganger intern motstand= mindre enn anbefalt
2. signal reduksjon blir 43/(12+43)=0.78
3. Forsterkning blir 33x 0.78= 25.8 som gir med 0.35mV : 25.8*0.35=9mV dobbelte an normalen , så RIAA må tåle dette evt gain bør senkes 6db.

Alternativet er 40 Ohm setting med 10 gain
1. last blir 47000/(10*10) = 470 Ohm , mer enn 10ganger intern motstand som er OK.
2.Signalreduksjon blir 470/(12+470)=0.98 som er bra.
3. Forsterkning blir da 10*0.98= 9.8 og signal 0.35*9.8=3.4mV litt lavere enn 5mV standard men OK.
4. Men frekvensgangen får en peak som vist i figur over, jeg kan fikse det med tuning , eller kjøre 3ohm med redusert gain på Puffin fra 40 til 34db

Men en SUT med 13-20x kunne kanskje nok vært mer optimal ,så AT råd om 20 Ohm SUT er nok riktig.
Men Denon på 40ohm setting låter feiende flott, 3 Ohm høres heller ikke galt ut, enda mere sprut og trøkk pga høyere nivå

Har også en SUT med 20x men foretrekker faktisk Denon AU-320 på 10x/40ohm

PS: 10x=20db 20x=26db. Jeg kjører på 40ohm/ 10x med last tuning som gir flat respons ..men merker ikke store forskjellen med og uten last tuning..



[Sigma62]

Bruk litt tid på å forstå disse kurvene . RS er pickup kildemperanse dvs interne motstand .
Dette er min Denon AU-320 med to settinger 3 og 40 Ohm , man ser lett at 40 Ohm settingen med 10x forsterkning er perfekt for en Denon PU på 40 Ohm , og at 3ohm settingen(33x) passer en Ortofon med 3 Ohm og veldiglavt signal 0.2 eller lavere

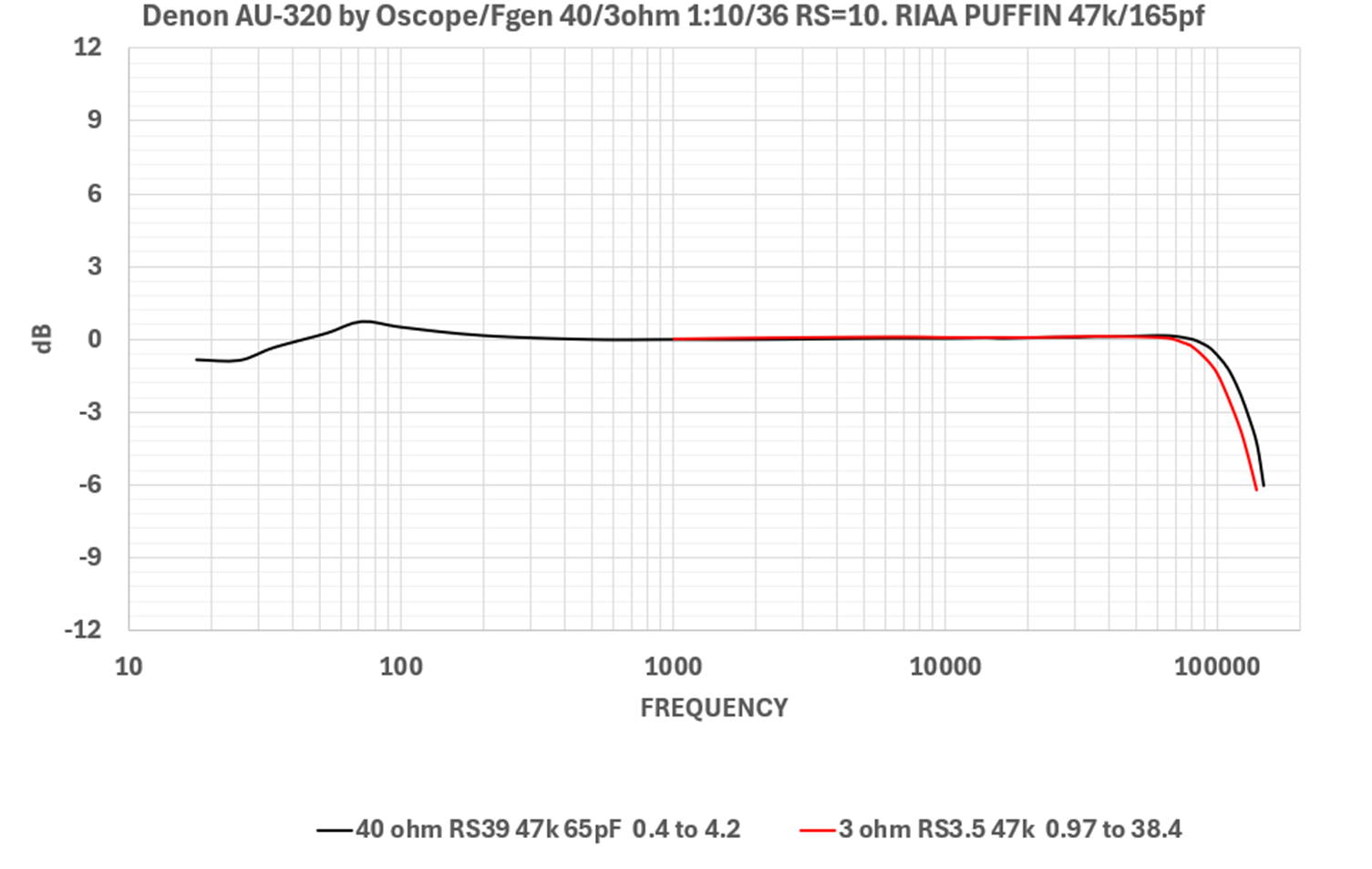

Matchet PU og SUT, 47kohm på RIAA inn.
Vis vedlegget 1068568

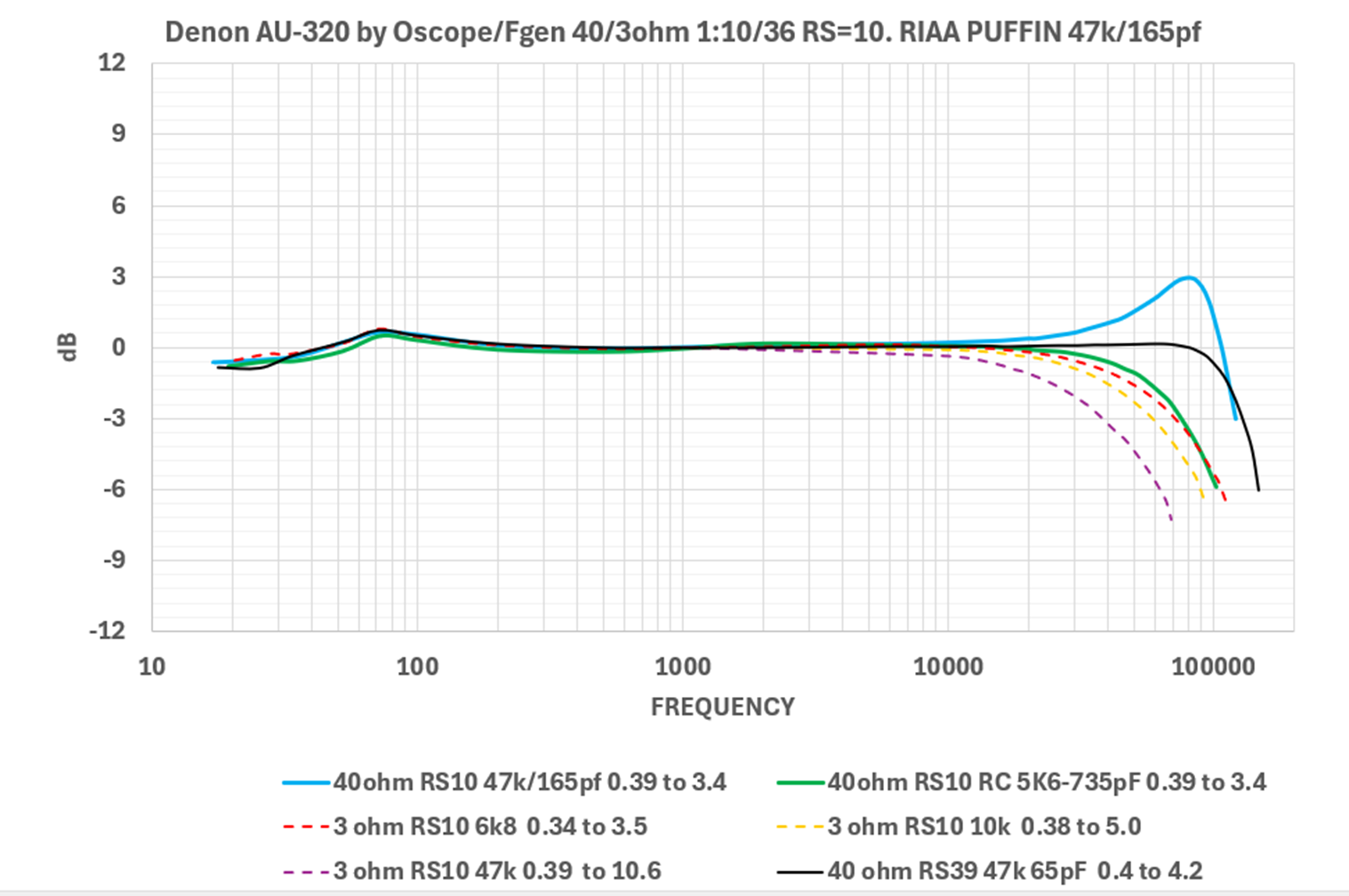

Ikke så god match, og forsøk på last tuning.
Vis vedlegget 1068569

Impulsrespons ved firkantpuls. En topp i frekvensgangen medfører oversvinging og ringing dvs elektrisk resonans mellom pickup og SUT

Ps humpen under 100hz er ikke reell den sklyldes interaksjon med måleutstyret
Hører jeg forskjell ? Nja er nok for gammel til å bedømm med ørene ..Men målingene lyver ikke om hva som er best. I tilleg må man ta hensyn til hva RIAA tåler av inngangsnivå… og PU leverandør angir også anbelast motstand for PU å jobbe mot.

I de fleste tilfeller vil en SUT på 10 eller 20x gain passe, veldig lav intetern motstand og signal dvs 3 Ohm og 0.2mV kan være best ved 20 eller 33 gangers forsterkning , typiske Audio Technica på 10-12 Ohm funk både med 10x og 20x , Denons og forrige generasjon Hana med høy impedanse 40 Ohm er ofte best med 10x

Det er lurt å spørre hvilken RS kildemotstand SUT er optimalisert for. Gamle Japanske SUT er har det angitt gjerne 3ohm, 20ohm eller 40 Ohm. Ohm angivelsen er altså relatert til kilden og ikke lasten!
AudioTechnica anbefaler 20ohm setting for sin OC9 på 12 Ohm feks. Min nærmeste setting blir da 3 Ohm =33x men det er ikke så bra fordi:
1.Lasten blir 47000/(33*33) =43 ohm < 4 ganger intern motstand= mindre enn anbefalt
2. signal reduksjon blir 43/(12+43)=0.78
3. Forsterkning blir 33x 0.78= 25.8 som gir med 0.35mV : 25.8*0.35=9mV dobbelte an normalen , så RIAA må tåle dette evt gain bør senkes 6db.

Alternativet er 40 Ohm setting med 10 gain
1. last blir 47000/(10*10) = 470 Ohm , mer enn 10ganger intern motstand som er OK.
2.Signalreduksjon blir 470/(12+470)=0.98 som er bra.
3. Forsterkning blir da 10*0.98= 9.8 og signal 0.35*9.8=3.4mV litt lavere enn 5mV standard men OK.
4. Men frekvensgangen får en peak som vist i figur over, jeg kan fikse det med tuning , eller kjøre 3ohm med redusert gain på Puffin fra 40 til 34db

Men en SUT med 13-20x kunne kanskje nok vært mer optimal ,så AT råd om 20 Ohm SUT er nok riktig.
Men Denon på 40ohm setting låter feiende flott, 3 Ohm høres heller ikke galt ut, enda mere sprut og trøkk pga høyere nivå

Har også en SUT med 20x men foretrekker faktisk Denon AU-320 på 10x/40ohm

PS: 10x=20db 20x=26db. Jeg kjører på 40ohm/ 10x med last tuning som gir flat respons ..men merker ikke store forskjellen med og uten last tuning..

Jeg har en gammel Ortofon T2000, som jeg MÅSKE kunne bruge med en AT ART 7. Men T2000 er til en pick up med 3 ohms spole impedans. Men jeg er alligevel, lidt bange for det ikke virker. Desværre er det ikke muligt at høre pick uppen inden køb.
Kan i der bor i Norge, låne en pick up med hjem og afprøve den?



[LESSisdox@]

Jeg har en gammel Ortofon T2000, som jeg MÅSKE kunne bruge med en AT ART 7. Men T2000 er til en pick up med 3 ohms spole impedans. Men jeg er alligevel, lidt bange for det ikke virker. Desværre er det ikke muligt at høre pick uppen inden køb.
Kan i der bor i Norge, låne en pick up med hjem og afprøve den?

Hei
For å si det kort , bruk aktiv på den nål,last Begynn med 100,gain mellom 64 og 70 .Ortofon T2000 passer nåler mellom 2 og 4 intern impedans,Art har 12.
Håper det var enkelt forklart
Mvh Roy



[JMM]

Jeg har en gammel Ortofon T2000, som jeg MÅSKE kunne bruge med en AT ART 7. Men T2000 er til en pick up med 3 ohms spole impedans. Men jeg er alligevel, lidt bange for det ikke virker.

Jeg bruker en FR X1-L med min ART7 og synes det fungerer veldig godt, til tross for elektrisk mismatch. Den er ikke ulik T2000, så jeg tror ikke du har så mye å bekymre deg om.



[Sigma62]

Hei
For å si det kort , bruk aktiv på den nål,last Begynn med 100,gain mellom 64 og 70 .Ortofon T2000 passer nåler mellom 2 og 4 intern impedans,Art har 12.
Håper det var enkelt forklart
Mvh Roy

Jeg synes ikke du har forklaret noget? Jeg har en ART 9 og en AT 33 SA som begger er forbundet via en SUT som spiller fremragende. Jeg er dog klar over at pickuppen vil se ind i en impedans på 15 Ohm.



[LESSisdox@]

Jeg synes ikke du har forklaret noget? Jeg har en ART 9 og en AT 33 SA som begger er forbundet via en SUT som spiller fremragende. Jeg er dog klar over at pickuppen vil se ind i en impedans på 15 Ohm.

Hei
Trodde eg var forklarende eg
Tipset mitt var AT Art 7 nål inn på Ortofon 2000 SUT som du skreiv.
Mitt valg 26 gain ,20 db.naturlig imp 118 :10 = Ca 12 som AT nål har.
Ortofon 2000 SUT 35 gain 56 db.naturlig imp ca 15:10=1,5

Begge disse nåler du nå nevner. vil spille inn i en SUT selvfølgelig .
Det vil bli lyd med den Ortofon SUT,Optimalt .

Holder meg til tema Ortofon 2000 SUT på disse nålene, brukes noe annet så får de bli ett nytt tema om disse 2 nåler.
Art 9 har bortimot samme på den ene versjon (Art7 ,0,12)0,2 mV og 0,5mV på den andre som er ganske lik AT 33,AT 33 har 10 i intern imp,og 0,4 mV de vil bli lyd i HT med alle. Med for mye forsterkning fra Ortofon 2000 SUT til disse nåler med 0,4-0,5 mV.

De skriver inne på AT siden ,recomended load for eksempel 100 da mener de head amp på denne nål,men du kan for all del bruke SUT ,tipper de mener det er de enkleste for hvermannsen og bruke head amp.

Art7 0,12mV int imp 12.


Ortofon mc 2000 nålen har ca 0,12 mV og intern imp på 5.
De andre 3000,5000,7500 nålene har henholdsvis 5,6 og6 int imp
mV fra 0,12,014og0,13. målt på samme spec som AT nålene.

Var ment som tips til deg dette
Mvh Roy
.



[Hønndjevelen]

Har denne tråden sklidd helt ut i forhold til overskriften?
Trodde dette var SUT for dummies.



[Balle Clorin]

Alle som bruker SUT er dumme… .. helt unødvendig med dagens transistorløsninger..

Jeg bruker SUT fordi det lar meg koble til 2 platespillere til en RIAA med kun 1 inngang. …og så får jeg litt lavere støygulv på MC med SUT..
Mere dingser =mere gøy



[Sigma62]

Hei
Trodde eg var forklarende eg
Tipset mitt var AT Art 7 nål inn på Ortofon 2000 SUT som du skreiv.
Mitt valg 26 gain ,20 db.naturlig imp 118 :10 = Ca 12 som AT nål har.
Ortofon 2000 SUT 35 gain 56 db.naturlig imp ca 15:10=1,5

Begge disse nåler du nå nevner. vil spille inn i en SUT selvfølgelig .
Det vil bli lyd med den Ortofon SUT,Optimalt .

Holder meg til tema Ortofon 2000 SUT på disse nålene, brukes noe annet så får de bli ett nytt tema om disse 2 nåler.
Art 9 har bortimot samme på den ene versjon (Art7 ,0,12)0,2 mV og 0,5mV på den andre som er ganske lik AT 33,AT 33 har 10 i intern imp,og 0,4 mV de vil bli lyd i HT med alle. Med for mye forsterkning fra Ortofon 2000 SUT til disse nåler med 0,4-0,5 mV.

De skriver inne på AT siden ,recomended load for eksempel 100 da mener de head amp på denne nål,men du kan for all del bruke SUT ,tipper de mener det er de enkleste for hvermannsen og bruke head amp.

Art7 0,12mV int imp 12.


Ortofon mc 2000 nålen har ca 0,12 mV og intern imp på 5.
De andre 3000,5000,7500 nålene har henholdsvis 5,6 og6 int imp
mV fra 0,12,014og0,13. målt på samme spec som AT nålene.

Var ment som tips til deg dette
Mvh Roy
.

Hej Roy

Jeg tror vi begge har misforstået noget

Jeg skrev tidligere " På min Allnic riaa kan jeg ændre omsætningsforholdet på trafoen. Hvis omsætningsforholdet er 1/20 og trafoen er foran en riaa med Zin på 47KOhm vil min pickup se ind i 117 Ohm. Det passer også fint til nogle af mine Audiotechnica, som har en spole impedans på 12 Ohm. "
Så jeg BRUGER trafo til mine AT pick-upper.
Du skrev " For å si det kort , bruk aktiv på den nål, " Jeg mener du ikke forklarede hvorfor jeg skulle bruge aktiv i stedet for SUT? Jeg er sikker på, af hvis man finder en trafo som matcher med omsætning og til Art 7 interne impedans, ville det lyde fremragende.
