Tang Band Quarter Wave (TABAQ)

[Svein_B]

Har prøvd noen simuleringer med 4" og 5" elementene.

Tilsvarende Tabaq, så er volum gjort noe større enn minimum/typisk bassrefleks, og tuningfrekvens noe lavere enn Fs.

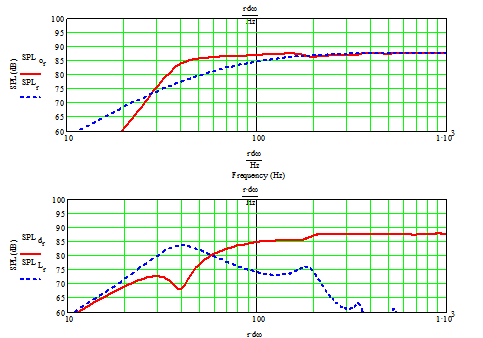

Tangband W4-1879
BxD: 12 x 15 cm, H=95 (volum= 17 liter)
Element 15-20 cm fra topp
Port: Ø 43mm, L=10cm, plassering 10 cm fra bunn (eller "hylleport" med tilsv. areal)

Øverste graph er total output, nederste er direkte- og bassport hver for seg.

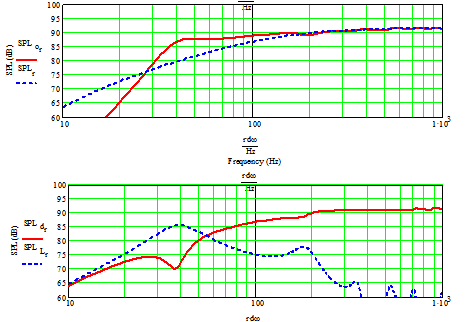

Tangband W5-1880
BxD: 14 x 22.5 cm, H=95 (volum= 30 liter)
Element 15-20 cm fra topp
Port: Ø 55mm, L=10cm, plassering 10 cm fra bunn

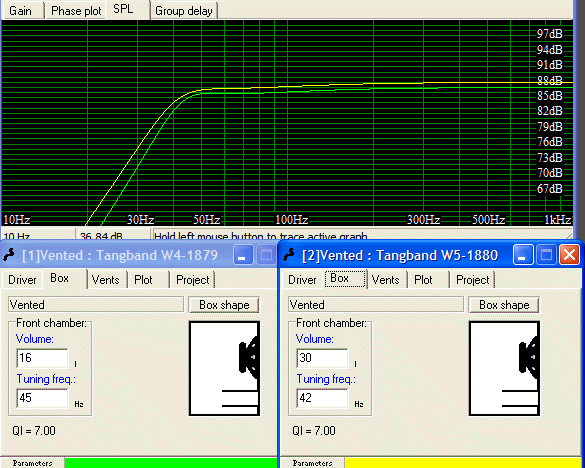

Får omtrent samme resultat også med WinIsd beta:



Svein.



[Hornlyd]

Tusen takk Svein. Dette ser veldig bra ut. Nå skal jeg rydde boden, tegne kappeplaner, bestille bassrør.......

Hans Erik



[arnakke]

Svein-B:
"Har prøvd noen simuleringer med 4" og 5" elementene."

Dinne første simuleringer (ikke winISD) ligner grafgjengivelsen til Bjohannesen ('far' til TABAQ'en); har du brukt Martin J. King sine regneark? Hvis ja, hvilket program bruker du for å 'kjøre' disse arkene i ? Jeg finner ikke MathCad Exploer MJK viser til og ikke andre som støtter mcd-filer. MathCad tilbyr å prøve vanlig program i 30 dager, det kost $1000,- (!!!???)

Jeg kjører win7 64 bit OS og winISD beta krasjer på min PC....har du, evt. andre hatt lignende opplevelse og funnet løsninger? På forhånd takk, hilsen Jan



[Svein_B]

Det er link til nedlasting av Mathcad Explorer 8 på MJK sine sider, under "How to License the Worksheets"
http://www.quarter-wave.com/Back_Door/MathCad_Models.html

Finnes sikker andre steder på nettet også.

Vet ikke om det funker på Win7 / 64bin

Vet ikke noe om Winisd beta på 64 bit heller. Du kan evt. prøve Winisd pro (alpha):
http://www.linearteam.dk/default.aspx?pageid=winisdpro

Svein.



[Hornlyd]

Da har jeg fått tilbake TABAQene med super-3tommerne til Tang Band. De har vært på laaang ferie hos Dynabel.

Jeg har testet dem med T-amp men det er ikke en heldig kombinasjon. På lave volum fungerer det ok men det skal ikke mye til før det skraper og skurrer noe seriøst??

Ned på lytterommet. Rydde vekk åpne bafler etc. Plasserer TABAQene 40-50 cm fra bak og sidevegger for å få litt drahjelp til dypbassen.

Nå smaker det fugl. Eller flodhest. De spiller langt under 40hz når rommet får være med. Oppløst med magisk mellomtone og jeg kan faktisk spille skikkelig høyt på et 10m2 rom ;D......men er det noe gæærnt med fjernkontrollen????? Den virker ikke???? ups, jeg bånner preampen?????

= VELDIG TUNGDREVNE!!!!



[mteinum]

Disse?

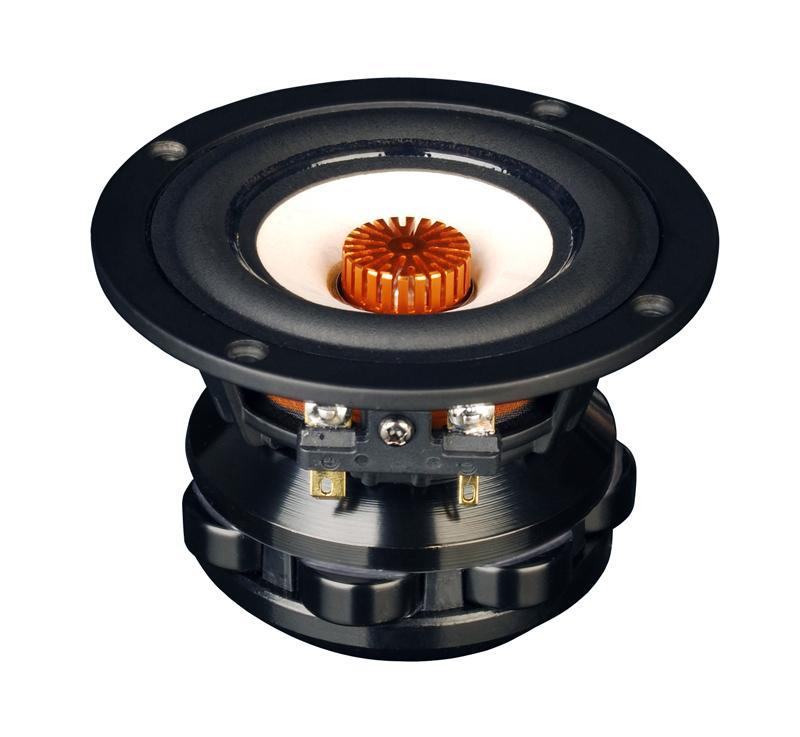

Tang Band W3-1878 3"



[Hornlyd]

Jepp



[_RoDa_]

Tøft utseende på elementene!
Venter i spenning på resultatet med 8-tommere. 8)



[tofter]

Det elementet har den sykeste magneten jeg har vært borte i!



[Hornlyd]

Aha. Jeg ser hva du har bilde av i avataren din

(min avatar er mine egne føtter i lytteposisjon som kona har malt)



[Hornlyd]

I vinter så bygde jeg likegjerne 2 par med TABAQ. Tok det siste paret ned fra loftet og pusset dem ferdige i går. De skal fineres og så skal TB W4-1320 inn. Dette blir trolig : den beste TABAQen noensinne 8)

(I Cyburg nålene så spiller W4-1320 utrolig bra. Her er Cyburg tråden: http://www.hifisentralen.no/forum/index.php/topic,55969.20.html)



[muzak]

Hei Hel

Har du fått prøvd med TB W4-1320 i denne konstruksjonen?

Mvh
Bjørn



[Hornlyd]

Nei. Men det blir trolig BIB av 4 tommern og MLTL (ala Svein) med 5 tommern. De ligger pent og rolig i skapet mens jeg gjør meg ferdig med H6 cloner og et digert OB prosjekt.



[Hornlyd]

Nei. Men det blir trolig BIB av 4 tommern og MLTL (ala Svein) med 5 tommern. De ligger pent og rolig i skapet mens jeg gjør meg ferdig med H6 cloner og et digert OB prosjekt.



[Hornlyd]

Da starter vi følgende prosjekt etter Sveins anvisninger:

Tangband W5-1880
BxD: 14 x 22.5 cm, H=95 (volum= 30 liter)
Element 15-20 cm fra topp
Port: Ø 55mm, L=10cm, plassering 10 cm fra bunn


Det er junior (14 år) som skal ha disse. Jeg har sagt at han må bygge dem selv, med assistanse selvfølgelig.
Har akkurat levert kappeplan til SKI-BYGG. Har valgt den nest beste kryssfinerkvaliteten: Asiatisk Rød Poppel med mange lag finer. Koster ca halvparten av Baltisk Bjerk.

Junior har klart og tydelig sagt at han vil ha bass. Det skal han få. Med X-max på 5mm (10mm slaglengde), FS på 45hz og 88 db / 60 watt så bør dette gjøre han fornøyd.
Han hører forøvrig på DUBSTEP (google det). Ikke akkurat sunt for svingspole etc men pytt pytt, vi får se hvor lenge det (den) varer.



[mteinum]

Dubstep?!

Tror han får bygge en slik også slik at det blir litt skyv i bånn:



[LilleFetirLutemann]

Kan Vidar bekrefte eller avkrefte ryktet om at Tang Band W3-871 er gått ut av produksjon? Ryktet går over dammen nemlig. Jeg er veldig fornøyd med mine Tabaq, og hadde tenkt å bygge flere. OM de går ut, kommer det et erstatningselement i samme prisklasse?



[Hornlyd]

Isåfall har jeg noen liggende om nøden er stor



[LilleFetirLutemann]

Da jeg snakka med dynabel for en stund siden hadde de fått inn en hel container med TB-elementer, så jeg regner med de har en stund til. Jeg VIL ha flere par, men MÅ ha en stk. Velta ene Tabaq-en da jeg ommøblerte og magneten forsvant inni kassen mens resten stod igjen. Ble noen gloser da ja. Hadde heldigvis ett ekstra par. Syns uansett det er dumt om dette elementet forsvinner, med mindre det blir erstattet av noe enda bedre til samme pris. Er det ikke ett av de mest brukte diy-elementer noensinne dette? Rart om de bare skulle slutte å lage det uten replacement...



[Hornlyd]

Hadde et par uferdige TABAQer på loftet fra i fjor. På Bauhaus kjøpte jeg restlageret av strykejern finer med 90% rabatt i diverse treslag. På disse brukte jeg bøk. Fungerer ikke særlig bra. Limet slipper noen plasser. Men hele jobben var gjort på 2 timer. Gnei dem inn med rapsolje



Hadde Cyburgsfilteret ferdig loddet og brukte det: L 0,68 mH / R 6,8 ohm / C 0,82 uF

TABAQ filteret skal være slik: L 1,0 mH / R 3,9 ohm

Lurer på hvilken forskjell det gjør?



[Hornlyd]

Mens jeg ryddet i boden i romjula limte jeg ferdig disse som har ligget leeeeeeenge.
Det gikk ekstra kjapt da en av hullsagene akkurat passet hullet til Tang Band 5 tommern ;D

Det er en avstiver 2/3 opp på kabinettet. Målene er slik SveinB beregnet, se lenger opp i tråden.

Jeg la en filt bit i bånn og en liten hvit ullmatte (fra Biltema) bak magneten (5 cm tykk og 14x25 cm). Dette er i praksis ingenting i "dempesammenheng" men jeg synes overdempede høyttalere er kjedelige. Derfor starter jeg heller forsiktig. Impulse H6 har til sammenligning ikke en eneste hybelkanin eller et navlelo!!!! Og den låter bra

Jeg har laget et Zobel filter: 0,37 uF & 7,9 ohm
Baffelstep er justert med drøye 4 db: 1 mH + 3,9 ohm

Effekten av Zobelfilteret høres og det er nødvendig.

Prøvde først baffelstep korreksjon på 2 db men det ble for lite.

Har også komponenter for 6db liggende, skal teste det også.

De blir tungdrevne til fulltoner å være. Med nåværende baffelstep korrigering er de nede på 84db (88 minus 4). Lasten er allikevel svært lett (rørmat).

Datablad på Tang Band W5-1880:
http://www.tb-speaker.com/detail/1230_04/w5-1880.htm

Og hvordan låter de?

- Åpent med flott perspektiv, høyttalerne forsvinner i rommet
- Svært god sammenheng (selvfølgelig når det er en fulltone)
- Dynamisk med smekk, trenger ikke diskant da den er luftig og fin
- Bassen er ikke fremtredende men går forbløffende dypt, kanskje ned mot 35 hz, mulig jeg må kjøre kraftigere baffelstep for å øke nivået. Kommer tilbake til det.


Trykk på bildene så blir de større




Denne frekvensmålingen er tatt med ipaden og pink noise. Jeg holdt paden en drøy halvmeter foran fulltonen. Dette er på ingen måte nøyaktig men det bekrefter øra mine som sier at dette låter jevnt og fint (for det gjør det ;D). Den lille og jevne stigningen som er igjen tilpasser man etter smak og behag med toe in (som man alltid gjør med fulltoner).



[Ludo]

Skal si du ikke ligger på latsiden ;D Hvor har du gjort av kattene på bildet da?



[Hornlyd]

Skal si du ikke ligger på latsiden ;D Hvor har du gjort av kattene på bildet da?

He he. 11 rampepuser:

http://www.youtube.com/watch?v=ntNhRdRb9fA&sns=em


Til og med mens jeg limer ;D
Konkurranse, finn 5 puser på dette bildet (trykk på det så blir det større):



[Hornlyd]

Nå kjører jeg med 6,7 db demping (1,8 mH + 7,3 ohm). f3 er ved 650 hz.

Nå er det mye mer bass, kanskje ørlite for mye? Vet ikke? Koblet på MAE SET1 og matchen mellom disse er meget bra.

Jeg bruker denne kalkulatoren: http://diyaudioprojects.com/Technical/Baffle-Step-Correction-Circuit-Calculator/

Slik jeg har forstått det kan man også variere litt med baffelstep filteret hvis man trenger å lage en forsiktig dipp eller peak i området rundt f3 (der hvor baffelbredden fører til fall i bassrespons, i dette tilfellet 650 hz da baffelbredden er 17,5 cm). Små justeringer her kan bidra til å voice nedre mellomtone og øvre midbass etter behov.



[Ludo]

Siden MAE SET1 er litt slank i lyden så kan det jo være at dette matcher ganske så godt egentlig, høres ut som en kombo med litt sødme i fokus! Da burde det jo ligge til rette for mange trivelige stunder foran anlegget - og det til en særs hyggelig pris!



[BjornJ]

Hei, interessant med TABAQ bygginga ;D
Mine har nå 4 tommeren 1320.

Det er den samme dempning og samme filter. Bassen er meget stram helt uden misslyd. Akkurat som jeg vil ha det. Du kan dempe med 70 gram istedet for 100 gram. Du får litt mere bass, som er litt farvet etter min personlige smak.


PS: Om TABAQ. Ideen var å gjøre den så liten som mulig, ellers kan du generelt si om TL at jo større volumen - jo mere bass. Vedr. oppskalering: Det er bedre å simulere forfra med de større enheter.



[BjornJ]

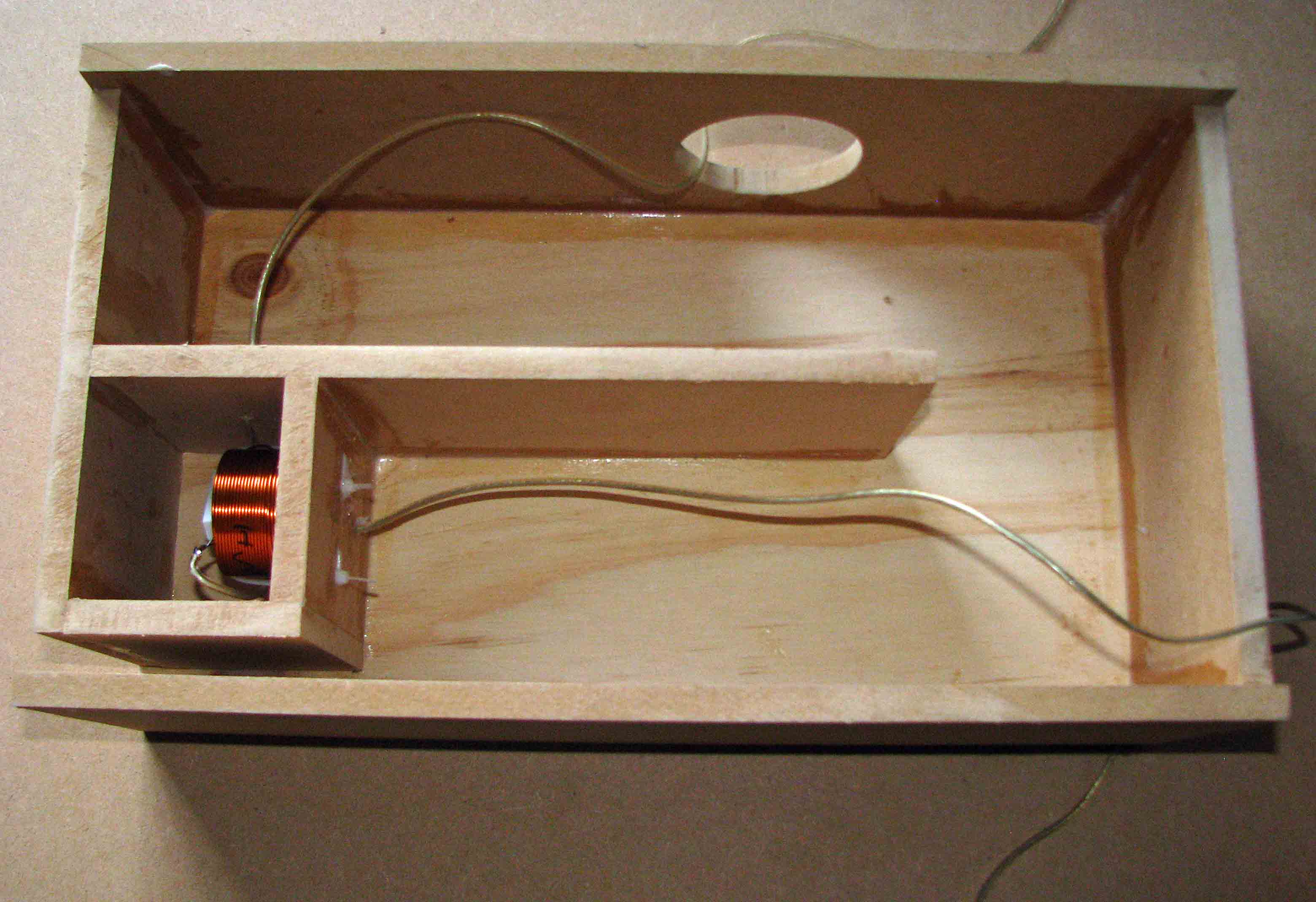

PS: Jeg er snart færdig med TABAQ BOX, som gir noen nye muligheter for plasering, men jeg vil gjerne høre den spille før jeg reklamerer for mye med den.

Filter er tilpasset det endrete design og tar tak litte lenger nede i frekvensen.



[Andsor]

Ser spennende ut med den nye versjonen. Regner med porten skal gå mot taket?



[Hornlyd]

Alltid gøy med fotos

Du får legge ut målinger og lytteinntrykk av den lille



[Animator]

Port: Ø 43mm, L=10cm, plassering 10 cm fra bunn (eller "hylleport" med tilsv. areal)

Litt blank her, men hva vil tilsvarende areal være ved hylleport løsning?

Har bestillt elementer og slikt, venter på at de skal komme i posten,
men fulltone og hylleport er nye saker for meg ;-)

HEL: Takk for en kjempe tråd! =)



[Hornlyd]

Port: Ø 43mm, L=10cm, plassering 10 cm fra bunn (eller "hylleport" med tilsv. areal)

Litt blank her, men hva vil tilsvarende areal være ved hylleport løsning?

Har bestillt elementer og slikt, venter på at de skal komme i posten,
men fulltone og hylleport er nye saker for meg ;-)

HEL: Takk for en kjempe tråd! =)

He he
Det nekter jeg å svare på. Frem med kalkulator og 3,14159. Nå var jeg slem. Førstemann til å regne ut tilsvarende areal som et rektangel ;D



[Animator]

He he
Det nekter jeg å svare på. Frem med kalkulator og 3,14159. Nå var jeg slem. Førstemann til å regne ut tilsvarende areal som et rektangel ;D

*DOH*

Rett før jeg legger DIY på hylla, det er tydelig at noen spørsmål er for dumme.. *ler*

Så om jeg har blåst støv av matten fra skolen,
om man bruker Svein's kasse med 10 cm bredde og hylleporten på 10.6 så ender man opp med et mellomrom til hylleporten på 0,7 cm?

Det er vel kanskje ikke dumt og avrunde kantene ved porten, om man har mulighet for det?



[Hornlyd]

0,7, er ikke det litt tynt?

Du kan jo avrunde den ene kanten innerst. Ser at Vidar gjør det. 20 drag med 40 papir burde holde.



[Hornlyd]

pi ganger r opphøyd i andre

(3,14 x 5)2

15,7 x 15,7 = 246,49

246,49 / 10 = 24,5 cm2

altså 2,5 cm høy og 10 cm bred

Får ikke håper jeg har gått på en smell her også nå



[Animator]

Du kan jo avrunde den ene kanten innerst. Ser at Vidar gjør det. 20 drag med 40 papir burde holde.

Har bygget fresebord ;-)
Det er fint å bruke til slikt.

Får poste når resultatet er klart, men det kan ta litt tid..

Jeg tror mer på din utregning, enn min akkurat nå..
Ikke ideelt med verken forum posting eller regning når man nettopp har stått opp..

(Note to self: Vær våken før forum posting.. Vær virkelig våken før utregninger..)



[Vidar Øierås]

pi ganger r opphøyd i andre

(3,14 x 5)2

15,7 x 15,7 = 246,49

246,49 / 10 = 24,5 cm2

altså 2,5 cm høy og 10 cm bred

Får ikke håper jeg har gått på en smell her også nå

...bare en pirkesmell. Det skal være 2.4674011 cm høyde på porten. Nå må du skjerpe deg HEL ;D
Tenk hvilket avvik i energien ut av porten i løpet av et helt år med lytting på 2.5cm kontra 2.4674011 cm...

Vidar



[Hornlyd]

Perfeksjonist ;D

Har du hørt låta til Kate Bush forresten?



[Vidar Øierås]

Perfeksjonist ;D

Har du hørt låta til Kate Bush forresten?

Hører ikke på Kate Bush - hun høres jo ut som ei katte som sitter fast i et tornekratt. Rett og slett en helt utrolig forferdelig vokal! Dessuten er ikke desimalene i denne videoen fullstendig. Da er jeg vel kanskje perfeksjonist?
