Thorens TD 150 MkII - En modifiseringstråd

[jonas27389]

Veldig inspirerende tråd! Jeg har selv en TD160 og en TD160 MkII som sammen skal bli til en ny spiller. Planen er å bygge ny plinth til sommeren og plukke deler fra de to spillerne. Jeg har en SME 3009 S2 Imp arm som skal benyttes med en Shure V15 Type II pickup med nål fra Jico SAS. Håper det skal være mulig å få til godlyd med det!

Spennende å følge tråden din da prosjektet ditt er så og si det samme som jeg selv skal gjøre! Har du forresten fått gjort noe mer nå i høst?



[ptb]

Nei, det står litt stille i påvente av egnet sted for lakkering.



[HCS]

Hvilken farge skal du ha ? Driver selv å venter på plinth til min 125. Corian. Burde vel strengt talt bytte armbordet når jeg var i gang...



[ptb]

Den blir matt sort, men vurderer en ujevn "splash" overflate som en effekt. Denne effekten har vel sikkert en betegnelse. Litt usikker på hvordan jeg skal få til den effekten på greiest måte.



[Musikkmannen]

Noe nytt?



[ptb]

Nei. Lite fremdrift gitt

Har, som nevnt, litt dårlig med lakkeringsplass vinterstid - og plinth må lakkeres ferdig før jeg får gjort noe mer.



[ptb]

Da er det litt nytt å melde i denne tråden

Prosjektet skrider langsomt fremover, og egentlig begynner det meste å falle på plass - m/unntak av arm da. Men, du verden og jeg har bannet finéren oppog ned. Jeg hadde spart mye tid og energi om jeg hadde valgt MDF i steden. Og jeg er ikke sikker på om det lydmessig hadde blitt noe annerledes heller.

Men, gjort er spist - og da ble det sånn.

Omtrentlig slik står prosjektet pr i dag:

Må frese ut spor til av/på bryteren

Innfelt phono-brakett, klargjort for jordingspunkt ved siden av.

Har også valgt å montere kontakt fremfor fast strømkabel



[666]

Dette ser bra ut



[ptb]

Oi, ser at det med stormskritt nærmer seg 2 år siden jeg startet denne tråden. Ja, ja - godt man har et par andre alternativer til å snurre vinyl på.

Men nå er det ihvertfall litt nytt å melde - igjen.

Valg av tonearm er jo noe jeg måtte ta stilling til - før eller siden, og uten å ha lagt så mye ned i vurderinger og leting, så har jeg om ikke annet, tidvis fulgt med litt på bruktmarkeder osv, uten at det har dukket opp noe som trigget kjøpslyst.

Men, så skulle det vise seg at det egentlig lå en løsning nærmere enn jeg hadde trodd - og temmelig rimelig også. Derfor ble det i dag hentet både tonearm og støvdeksel til den nette sum av kr. 750,- (for begge deler), og det er ikke noe utslitt "vrak" av en arm - den er tilnærmet ubrukt.

Dette blir mao en ordentllig budsjettspiller. Om jeg summerer opp, så har den totalt kostet ca. 1200,- totalt ex PU.
Når jeg etterhvert får loddet og koblet litt får jeg håpe at den ihvertfall ikke låter alt for mye dårligere enn en brukt spiller til ca. 1200,- da

Neida, ingen ting er montert feil. Både armbord og arm er kun stablet opp for avbilding

Tilfeldighetene skulle ha det til at dette støvdekslet passet ganske greit. Får finne på et eller annet med Pro-Ject dekalen



[ptb]

Enda litt mer fremdrift.

Armbordet er boret og montert og armen er på plass. Nå gjenstår det i hovedsak kun å lodde litt tonearmskabler og strømkablen til av/på bryteren før jeg kan begynne å justere avfjæring og PU.

Sånn ser det ut under bunnlokket pr. dato:

Ikke spilleklar riktig enda. Vinylplata ble lagt på for å sjekke om VTA´n er helt på jordet, men den ser ikke helt gal ut



[svartkeiko]

Hei! Veldig fint prosjekt det der.Og det blir rimelig kostnad også.Lykke til videre.
Mvh Kenneth



[ptb]

^Takker
Ja, slik den vil fremstå i første omgang (dvs. med den armen) så blir den jo ikke spes. dyr, nei.

Armen (Pro-Ject 8,6cc) er jo en ganske enkel arm - og det er sikkert noen som griner på nesa av det valget. Men jeg valgte å kjøpe den, sammen med støvdekslet, som var det jeg egentlig skulle kjøpe/hente. Da jeg kunne få med armen for dèn prisen tenkte jeg - skitt au, da kommer jeg om ikke annet videre i prosjektet i form av å få den opp "å spille" > noe av gleden ved et slikt prosjekt. Så finner jeg fort nok ut hvordan det låter.

Armen vil nok byttes ut i en annen etterhvert, og armbordet vil trolig enkelt la seg bore til en annen arm. Alternativt har jeg "materialer" nok til å lage et nytt, helt likt armbord.



[svartkeiko]

Hei ptb! Pro-ject armen er ikke noe å grine på nesa av.Har brukt denne armen tidligere med forbausende godt resultat både på MC og MM.
Dette er noe av gleden med prosjekter som du sier.Å skape noe som er oppegående.Gleden å få til noe uten at det koster så mye.
Og det er den tingen som man har laget selv som oftest blir brukt mest.Jeg er spendt på å se denne spilleren ferdig.
Mvh Kenneth



[ptb]

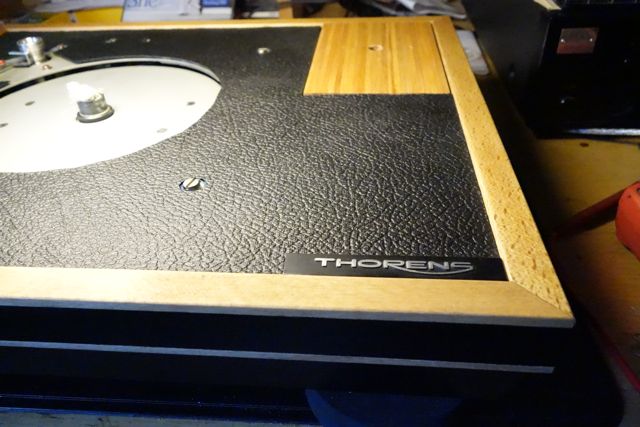

Da er en Thorens logo også pyntelig på plass - for det er vel av drivverket en spiller navngis



[svartkeiko]

Da er en Thorens logo også pyntelig på plass - for det er vel av drivverket en spiller navngis

Vis vedlegget 276242

Veldig bra.Jeg lurer på om jeg skal kalle min spiller for Lenco Ref.
Fin plassering av Thorens logo.
Mvh Kenneth



[Lexluthor]

Kanskje Berger Lahr da ville vært et bedre navn?

Da er en Thorens logo også pyntelig på plass - for det er vel av drivverket en spiller navngis

Vis vedlegget 276242



[ptb]

^ Min betydning av drivverk omfatter litt mer enn bare motoren



[ptb]

I går brukte jeg noe tid på de siste justeringer av fjærer (for å få en ok bounce) og i ettermiddag justering av PU. I og med at LP 12`n nå blir satt opp med en Cadenza var det naturlig å montere Adikt PU`n i denne spilleren.
Så nå er den endelig "ferdig" og har fått seg et par platesiders spilling. Dette låter egentllig ganske greit det



[ptb]

Snart er den siste final touch på plass på spilleren. Det kunne vært den siste, men etter påsetting ser jeg at Thorens logo`n på støvdekslet må bli sølv på svart bakgrunn - og ikke motsatt, som nå med sort på svak sølv/gråtonet bakgrunn.

Så - da er det bare å lage en til (logo altså )



[svartkeiko]

Kjempefin spiller.



[ptb]

News will be launched soon



[ptb]

Nok et TD 150 MkII-prosjekt

Helt siden det forrige prosjektet startet har jeg hatt enda en TD 150 MkII ligget nedplukket i deler. I utgangspunktet tenkte jeg på å ha motor, subchassis osv liggende som "reservedeler", og selge unna det øvrige.

Noe ble solgt, men etter siste annonsering var det fortsatt litt "rester" igjen i kjelleren.

På Horten-messa ble jeg stående og prate litt med Thomas som driver Retro Hi-Fi, og jeg kan ikke legge skjul på at jeg syntes han hadde bygget opp en meget fin TD 150:

Hmm.... kanskje jeg skulle....? Har jo kun 4 operative spillere i dag, og det er jo litt snaut for en regnværsdag



[ptb]

Utgangspunktet for denne nye spilleren er som følger:

Et originalt plinth - som allerede er under modifisering.

Sub-chassis m/lager (som er i meget bra tilstand), motor, sub-platter og tallerken.

Akito 2 tonearm som pr. i dag sitter på LP12`n, og skal erstattes av denne:

Ekos II

Eller, skal jeg rett og slett ta den helt ut og plassere Ekos`n på dette prosjektet, og la Akito`n forbli stående på LP12`n.
Uansett - Akito 2 (eller 2,5 eller hvordan man skal betegne denne 3 gen. Akito-armen) er laaangt fra noen dårlig sak, så tonearmen på denne spilleren blir så definitivt ikke det svakeste punktet.

Den forrige spilleren har jeg kalt en fattigmanns-versjon av LP12 Majik, men denne nye blir kanskje nærmere en fattigmanns-versjon av Akurate.

Av en eller annen årsak så gikk trolig den originale topp-platen i "søpla" under rydding for en tid tilbake. Har lett over alt, men borte er den. Litt dumt, men planen er å lage en ny fra scratch m/innfesting til plinth the LP12 way, så den ville uansett kun ha blitt brukt som mål-mal.



[ptb]

Har fått bra resultat med å polere opp tallerkenkanten på 4 Thorens-spillere.

Det var også valgt løsning for den forrige spilleren i denne tråden.

På den jeg skal sette opp nå er derimot planen chrome tallerkenkant, og nå er den pusset ned, klar for dypping i badet.



[soundscape]

Modding av Thorens er alltid gøy. Chromer du selv også ?



[ptb]

Nei, den prosessen blir overlatt til ekspertise. Det finnes DIY-kit for den slags også, men har aldri prøvd slikt



[Dyret]

Hei. Og takk for sist ptb!

Dette ser jo virkelig morrog ut ;-) Må innrømme att jeg ikke forstår mye av dette snurregreine. Men artig att vinylen lever i beste velgående ;-)
Mere bilder ;-)



[Fenalaar]

Poleringrondell på boremaskina og autosol funker glimrende på slitne platetallerkener. Her på en TD166.

Johan-Kr



[ptb]

^ Ja, det kan bli bra resultat med det om man jobber litt med det.
Zink-legeringen i disse tallerknene er et semi-hardt materiale. Mao - forholdsvis enkelt å bearbeide (slipe, pusse, polere).

For egen del har jeg relevant utvalg av "ordentlig" poleringsutstyr for bruk i benk slik at det er mulig å opparbeide mirror-finish, men nå har jeg bestemt meg for at det (til forandring) skal bli chrome finish på denne.

Dessverre har denne zink-legeringen en evne til å raskt oksydere, så den bør jevnlig behandles med voks.



[ptb]

Hadde et passende emne stående, så nå er ny topplate m/tilsvarende tykkelse som den originale kuttet til. De hull som må være forholdsvis nøyaktige er også pre-boret.
Finsliping, de resterende hull for motorpulley og innfesting og øvrig tilpasning tas når plinthet er ferdig.



[ptb]

Da har plinthet returnert fra Bole- og SPA-oppholdet. Mao - både lagt på seg litt og fått freshet opp det ytre. Jeg synes begge behandlinger gjorde seg.

En siste finsliping må til før topplaten passer perfekt. Det var litt vanskelig med 100% tilpasning uten å ha plinthet tilgjengelig.



[Musikkmannen]

Ser meget bra ut dette her.



[ptb]

Da er den PU´n som skal på spilleren etterhvert også ankommet huset:

Videre er topplaten ferdig boret, og det samme gjelder bunnplaten, der jeg valgte 10mm MDF:

Selvom en del begynner å falle på plass allerede så gjenstår det mye jobb.
- Armbord og boring av hull til tonearm
- Innvendig demping
- Valg av farge, og lakkering av topplate, bunnplate og armbord
må ferdigstilles før endelig montering kan gjøres.

Og det blir en del prøvemonteringer og demonteringer innen den tid.



[soundscape]

Meget pen og bra base å bygge videre på det der.



[kanaris]

Spennende å følge prosjektene dine. Blir nok bra det her.



[jorwed_]

Flott grunnlag! Gleder meg til å følge montering av tonearm da jeg skal til med det selv en av dagene



[ptb]

^ Må være (mer enn) litt nøye med akkurat den biten slik at senteravstand blir korrekt. Men, det løser seg. Armbord vil lages i MDF, og det vil vise seg om det blir nødvendig å frese ut noe på undersiden for å få god vektbalanse.

BTW - de 3 hullene i bunnplaten er for å slippe å ta av bunnplaten ved justering av fjæropphenget.



[ptb]

Prøvemontering. Det begynner å ta litt form.

Må snart bestemme hvilke farge jeg skal ha på topplaten. Ser for meg noe annet enn sort. Armbordet derimot skal være matt sort.



[ptb]

Innvendig demping

Innvendig demping - hvor mye, med hva og på hvilken måte - er et litt omdiskutert tema. Med unntak av 160 Super var ingen av de andre tilsvarende modellene fra Thorens dempet på noen måte, og selv på Super var det kun undersiden av topplaten og undersiden av sub-chassis som var dempet med et tynt materiale.

Ser man på en annen spiller, som deler mye av konstruksjonen - LP12, så har egentlig innvendig demping av de aldri vært noe tema.

Men, jeg har valgt å dempe den jeg bygger opp nå på følgende måte:
- Underside av topplate og bunnplaten dempes med ca 2mm Bitumen. Mht sidene av plinthet innvendig vil jeg trolig ikke gjøre noe.
- For å ikke øke vekten av den avfjærede delen (sub-chassis) så legger jeg der på 2mm cellegummi. Det veier minimalt i forhold til Bitumen, og vil ikke virke inn på avfjæringen.
- Selv om jeg vet at innertallerken og tallerken i sammen kansellerer ringing, så kan jeg ikke fri meg fra tanken om at "rommet" i innertallerken er et ordentlig ressonansekammer. Jeg fester derfor en tilpasset skumring på subchassis-platen, slik at den fyller rommet i innertallerken, men ikke er i kontakt med den.
- Rundt lagerhuset setter jeg også på en bit av samme skum-materiale.



[GunnarS]

Ang farge på topplate. Hva med "champanjelignende" ala 147 Jubilee

Synes dette er en fin kombinasjon.
Kan sikkert få til noe tilsvarende med metallic lakk?

Ellers tok jeg sjansen på en slik på ebay.

Litt mye "bling" kanskje?
GunnarS
