UCD180 LP OEM øke gain.

[Dalemark]

Jeg ønsker å øke gain på en UCD180 LP OEM med tilhørende SMPS400A180 supply.

Nåværende er gain på 13.1 dB, og jeg vil gjerne ha 25 til 26 dB. Vurderer OpAmp, men det også skissert en løsning i brukermanualen til hypex. Problemet er bare det at jeg ikke forstår helt hvordan jeg skulle klare å lage dette utfra denne løsningen.



[Armand]

Har du ingen buffer i dag? Det er ikke noen god løsning siden UcD modulene belaster signalet mye.

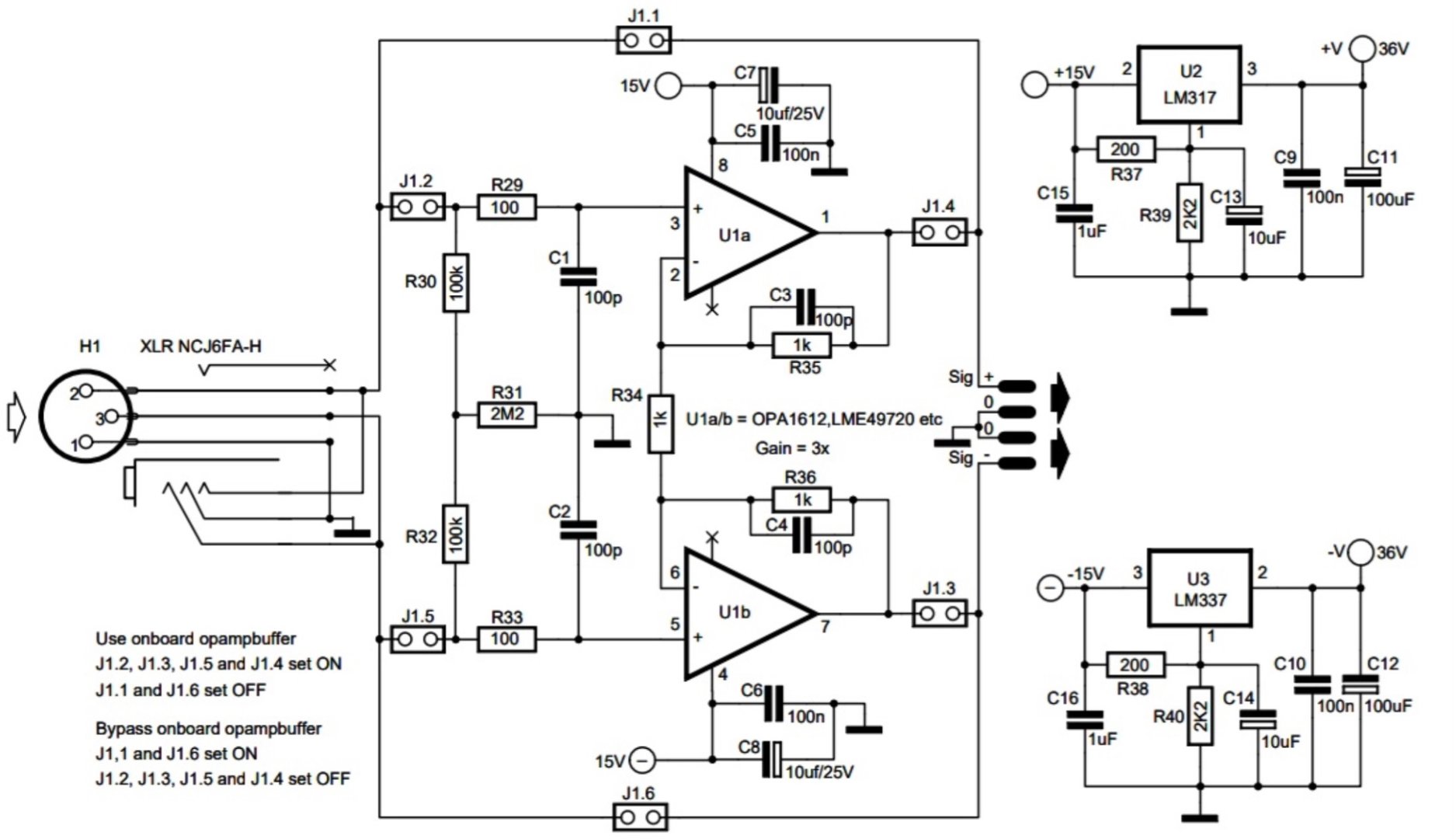

Du kan bygge kretsen du ser på tegningen din med en passende operasjonsforsterker hvis du har kunnskap/utstyr til det. Da bestemmer du gain selv ved å velge noe annet enn 1.2k, eller du kan kjøpe noe ferdig.

Universal Buffer

Fully differential buffer which provides a differential (balanced) and a single-ended (unbalanced) output with extremely low distortion. Great building block for a DIY preamp.

neurochrome.com



[Dalemark]

Ingen buffer nei. Universell bufferen var kostbar og har ikke de store kunnskaper om å bygge dette.

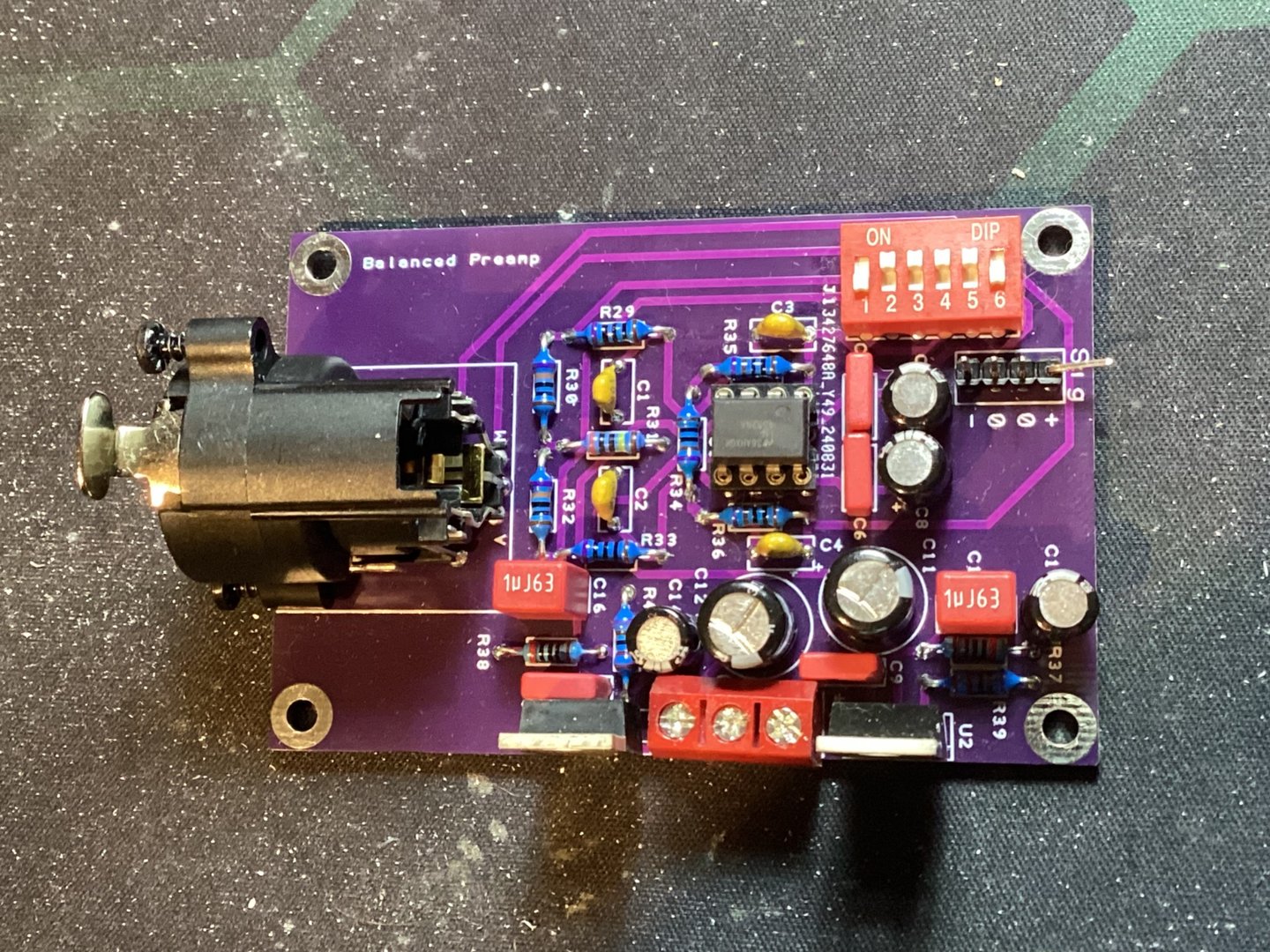

Er det en løsning og bruke denne?

Hva slags PCB board trengs? Forenkler dette byggeprosessen?



[Armand]

Den op ampen er ikke god. Det høres ut som dette blir litt mye for deg. Tror det er lurt å kjøpe noe ferdig. Det bufferet jeg linket til er i hvert fall skikkelig bra.
Det står en del bra info her.

Input buffer for class D amps

Hi Wondered if someone here would be interested in explaining some basic about input buffers. I have tried to search a bit and checked wikipedia, but it seems like I'm mostly just find computer stuff. What I'm wondering about is: - What is the purpose of the input buffer? Must you have one? -...

www.diyaudio.com



[PederP]

Den op ampen er ikke god. Det høres ut som dette blir litt mye for deg. Tror det er lurt å kjøpe noe ferdig. Det bufferet jeg linket til er i hvert fall skikkelig bra.
Det står en del bra info her.

Input buffer for class D amps

Hi Wondered if someone here would be interested in explaining some basic about input buffers. I have tried to search a bit and checked wikipedia, but it seems like I'm mostly just find computer stuff. What I'm wondering about is: - What is the purpose of the input buffer? Must you have one? -...

www.diyaudio.com

Mange av dei platene me høyrer på er mixa med denne op-ampen i signalvegen...



[Armand]

Mange av dei platene me høyrer på er mixa med denne op-ampen i signalvegen...

Joda. Den er ikke det verste, men jeg ser ikke poenget med å bruke en opamp designet i 1978 i dag, 47 år senere....
Dessuten har den ikke differensiell utgang, og det er litt av poenget når man skal drive Hypex forsterkere.
