Velodyne SPL-800R i ny kasse?

[gismo]

Du får vel tegnet omrisset om du setter den på 4 klosser lik tykkelsen som gummimebraen bygger. :

gismo



[Nikko03]

hvis kona har ett målebånd så kan du dele omkretsen på 3,14 så har du diameteren



[_RoDa_]

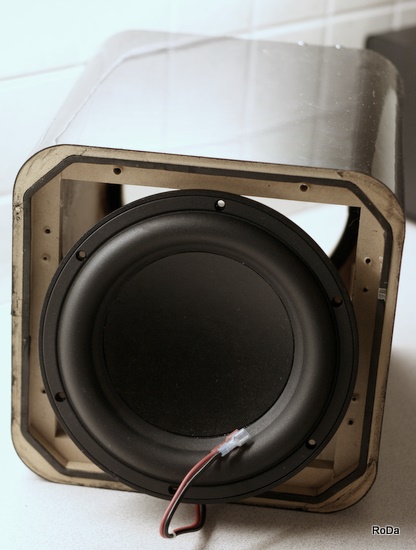

Et par bilder til av elementet









Er vel nesten RS godkjent denne dimensjonen her? :









Jeg sa jo den hadde hull bak.....








Er det noen som har tips til hvordan måle diameter på en bra måte?

Mvh
Rolf



[_RoDa_]

hvis kona har ett målebånd så kan du dele omkretsen på 3,14 så har du diameteren

Dæsken, du er jo et geni!! Takker



[Hornlyd]

Hvis det ikke er hastverk så kan jeg legge ut for deg slik at du får det billigst mulig. Jeg har nemlig noen saker selv som skal bestilles ferdig kappet 8)

Tror de har tykkere enn 22mm på SKI bygg. MDF får du også i 25, 28, 30 osv. De er jo norges største byggevare med 1/3 mrd i omsetning. De kan uansett skaffe. Tror imidlertid at 22mm er tykt nok, særlig hvis du bygger med dobbel baffel. Som du ser i denne tråden så er de originale Klipsch kabinettene mine ikke så kraftige at det gjør noe: http://www.hifisentralen.no/forum/index.php/topic,47166.0.html

Akkurat nå har jeg solgt campingvogna og beveger meg over til å rydde loftet. Deretter skal diverse høyttalerkabinetter og annet skrot opp på loftet. Så skal snekkerboden ryddes. Og da.........................kan jeg hjelpe deg med å frese etc ;D

NB! jeg gjentar det igjen, jo stivere jo bedre. Øk heller lengden eller høyden med et par cm for å få inn en skikkelig avstiver.



[_RoDa_]

Du er en snill mann, hel.

Tror også at 22mm holder godt. Det har tross alt ikke vært mye problemer med den originale kassen bortsett fra prompingen.
Er litt reservert i forhold til å lage baffelen for tykk. Dette elementet pumper masse luft, så å begrense "flow" på baksiden av elementet er jeg skeptisk til. Originalt er elementet montert fra baksiden, altså på baksiden av frontbaffel.

Ser den angående avstivinger, men så liten som denne kassen blir så tror jeg de korte lengdene er avstivere nok i seg selv.

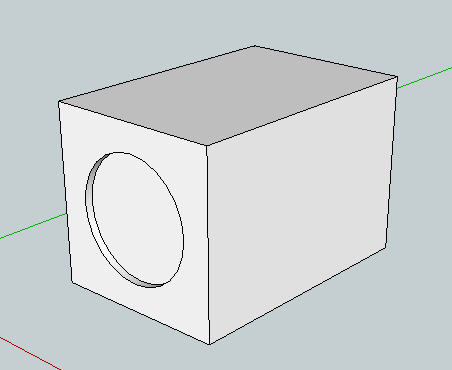

Her får du et lite inntrykk av hvor kompakt det blir.





Satser på å bygge den helt plain som tenkt i 22mm MDF. Dersom det mot formodning går ad undas så får jeg tenke på nytt design på MkII.... ;D
(Klart, dersom 25mm MDF ikke er lang leveringstid på så går sikkert det fint... Vi får se hvordan det matcher med hva du skal bestille.)

Takk igjen for tilbudet, vi snakkes nærmere.

Mvh
Rolf



[SannaX]

De har som regel alltid 25mm og 30mm MDF plater på Ski Bygg. Hvis du skal innom hel, så stikk inn på kapperommet også. Har funnet mye kapp i alle dimensjoner der inne, og det blir enda billigere for RoDa..ikke noe bedre enn det



[_RoDa_]

Spisskompetanse på dere karer!!
Nå fikk jeg blod på tann for 30mm MDF her... ;D ;D



[_RoDa_]

Kappeliste 30mm MDF

2 stk - 290 x 290 mm - front og bak

2 stk - 290 x 370 mm - topp og bunn

2 stk - 230 x 370 mm - sider

1 stk - 230 x 230 mm - skilleplate innvendig

(Har lagt på en cm på dybden i amp-rommet, ble litt knapt med 11 cm der)








Mvh
Rolf



[SannaX]

Det skal også nevnes at Ski Bygg har platesag og denne sparer en for mye tid, og kapp blir meget nøyaktig. Det koster 500kr timen, men har man en nøyaktig kappliste er de kjappe, og jeg tipper det er gjort for ca 200 kroner. En plate 30mm MDF fra hylla mener jeg koster ca 700kr (er ikke helt oppdatert her).



[_RoDa_]

Det er Byggmakker Ski dere snakker om? Borte på industrifeltet over veien for Toyota?

Mvh
Rolf



[SannaX]

Det er Byggmakker Ski dere snakker om? Borte på industrifeltet over veien for Toyota?

Mvh
Rolf

Ja, vi innfødte er vant til "gamlenavnet" Byggmakker heter det nå, og ligger på andre siden av veien for Toyota.



[_RoDa_]

Kjører forbi der titt og ofte, jobber borte på det andre industrifeltet.
(Solbergskogen, rett bortenfor BMW og Volvo)

Kanskje stikke innom der en ettermiddag etter jobb.
Blir det ikke verre enn ca tusenlappen så går det fint det.

R



[SannaX]

Jøss, jobber rett i nabolaget mitt du da Tror iallefall ikke du skal langt over tusenlappen.



[Robin]

Fikk kappet 30mm MDF på ski bygg når jeg bygde dynabel exact. Så det både hadde de på lager og var istand til å kappe.
Overraskende stor forskjell fra 22 til 30mm syns jeg. Tungt og massivt! Også slipper du å lure å hvor bra det kunne blitt... For bare noen hundre ekstra. Er det nok på en plate til å lage 2 kasser kan du jo alliere deg med noen andre som skal bygge og.

-Robin



[bambadoo]

Hvorfor mdf? Pris? Finish?
Tung, massiv mdf absorberer energi, noe som i prinsippet ikke er ønskelig da energien tross alt skal "ut i rommet". . Personlig ville jeg valgt en annen typer (x-finer bjørk) men blir litt dyrere og for å få fin finish krever endel mer.



[J.J]

Et tips (som nok ikke blir godt mottat) Uansett hvilken plate type dere ender opp med - enig at til hifi er ikke mdf noe særs, men lettere å få finnish med det.
Så er det og la kassa få være ubehandlet en god stund. Hvorfor ?

Tre beveger på seg .. det krymper. Mdf krymper og jobber ganske mye.

Eventuelt....
En kan jo sparkle og grunne litt og la det være sånn noen mnd. og så ta lakkeringen da.

Dette er tips til den glade DIYer - som tross alt ikke sitter på den kompetansen og værktøyet som proffer har.


Forhenværende møbellakkerer
Jan Robert



[_RoDa_]

Takk for det Robin, høres veldig bra ut.

Joda, Bambadoo. Men kjører lettvintvarianten denne gangen i alle fall.

Har tenkt den tanken selv også, jan#jan
Klok av skade fra mine HFLS-1 som var veldig fine i lakken de første mnd men deretter fikk synlige striper i plateskjøtene...

Da blir det vel tur innom Ski Bygg da, eventuelt vente på hel og samtidig får noen byggetips i slengen.

Mvh
Rolf



[timc]

Tung, massiv mdf absorberer energi, noe som i prinsippet ikke er ønskelig da energien tross alt skal "ut i rommet"

Hvorfor ønsker du at energien som er inne i kassa skal slippe ut?

Edit: Glem det. Tror jeg skjønner hva du mente nå.



[J.J]

Takk for det Robin, høres veldig bra ut.

Joda, Bambadoo. Men kjører lettvintvarianten denne gangen i alle fall.

Har tenkt den tanken selv også, jan#jan
Klok av skade fra mine HFLS-1 som var veldig fine i lakken de første mnd men deretter fikk synlige striper i plateskjøtene...

Da blir det vel tur innom Ski Bygg da, eventuelt vente på hel og samtidig får noen byggetips i slengen.

Mvh
Rolf

En kan jo seff fase alle kantene og med det lure øyet litt - ingen dum ide det heller.
Med den måten så kan en jo f.eks ha et fint trefiner på en av sidene og alikevel få til fine overganger.
Men joda RoDa... har fått med meg at du skal ha sorte blanke ... Syntes det er greit og slenge inn noen tips her og der - selvom OT.



[_RoDa_]

Veldig fint med tips, er jo ikke OT det nå kassebygging er selveste T ;D

R



[Valentino]

Får vi fler skisser på kaffefilter?
Herlig tråd, RoDa. Avstivninger skulle være unødvendige. Jeg har ingen i mine nåværende (18 mm bjørk/12 mm mdf) og heller ikke i de du hørte (30 mm mdf).



[kaap]

Halvveis-topic:
Hadde man kunnet handle til samme priser som over dammen, kunne to av disse i hver sin kasse vært et morro prosjekt
(Never det kun fordi jeg hadde så god erfaring fra å gå fra en til 2 sub'r i hjemmekinoen.

Parts express - TC Sounds Epic 8"

On-topic:
Lover bra dette, Men hva med å la det gå et tynt rør gjennom selve kassen, fra frontplaten og bak til "amp-kassen" slik at du kan bruke fjernisen...Type plastrør.. Just an idea.... EVT, frese spor til ledningen i bunnplaten, fra amp-kassen og til kanten i front, og montere sensoren der.. Just another idea



[_RoDa_]

Får vi fler skisser på kaffefilter?
Herlig tråd, RoDa. Avstivninger skulle være unødvendige. Jeg har ingen i mine nåværende (18 mm bjørk/12 mm mdf) og heller ikke i de du hørte (30 mm mdf).

Selvsagt! Legg også merke til at det var miljøvennlig kaffefilter.

Takker, dine gamle er liksom referansene på døde kasser. Da tipper jeg min lille sub ikke lager mye vibrasjoner i kassen.
Dine gjorde en god jobb med bringing down the house uten at det var vibrasjoner i kassene. ;D

Takk for svaret, sjelfefred oppnådd.

R



[_RoDa_]

Halvveis-topic:
Hadde man kunnet handle til samme priser som over dammen, kunne to av disse i hver sin kasse vært et morro prosjekt
(Never det kun fordi jeg hadde så god erfaring fra å gå fra en til 2 sub'r i hjemmekinoen.

Parts express - TC Sounds Epic 8"

On-topic:
Lover bra dette, Men hva med å la det gå et tynt rør gjennom selve kassen, fra frontplaten og bak til "amp-kassen" slik at du kan bruke fjernisen...Type plastrør.. Just an idea.... EVT, frese spor til ledningen i bunnplaten, fra amp-kassen og til kanten i front, og montere sensoren der.. Just another idea

Har tenkt tanken jeg også, kaap.
Får se hvordan dette blir og kanskje blir jeg byggesugen etterhvert.
Et par kasser ala Valentino, plassert diskret bak hver høyttaler har lenge vært i tankene. 8)

"Reglene" for bilstereo sa jo følgende kombinasjoner av elementer:

1" - 5 1/4" - 8" - 12" og evt 18" eller
1" - 4" - 6,5" - 10" og evt 15"
Hvorfor det var sånn...? Aaaaner ikke.
Skal jeg bygge noen egne, så blir det vel 10"ere tenker jeg.


Vil ikke har rør gjennom kassen, nettopp for å eliminere alle muligheter til promping.
Men jeg likte tanken din med å frese spor på undersiden.
Sensoren har litt størrelse, så jeg får se hva som er mulig å gjennomføre.
Har noen tanker om hvordan det kan løses dersom det blir i bakkant av kassen også. Time will show.

R



[_RoDa_]

Jeg får takke Cyber for påminnelsen, sånn at jeg kom meg på Ski Bygg og fikk kappet MDF.
Der var det ordning og reda!!
Jeg fikk hjelp av en meget hyggelig og hjelpsom kar, nesten litt i sjokk at det er mulig å ha en så positiv opplevelse i butikk i Norge.
Tommelen opp og sterk anbefaling!
PS: Det er nytt blad på saga nå

R



[Cyber]

Jeg får takke Cyber for påminnelsen, sånn at jeg kom meg på Ski Bygg og fikk kappet MDF.
Der var det ordning og reda!!
Jeg fikk hjelp av en meget hyggelig og hjelpsom kar, nesten litt i sjokk at det er mulig å ha en så positiv opplevelse i butikk i Norge.
Tommelen opp og sterk anbefaling!
PS: Det er nytt blad på saga nå

R

Ja, det skal ikke påstås at dere fra Østfold saler og rir samme dag... ;D



[_RoDa_]

Hastverk er lastverk, Cyber ;D



[gismo]

Et par kasser ala Valentino, plassert diskret bak hver høyttaler har lenge vært i tankene. 8
R

Tanker som også slenger innom i mitt i hue iblandt, det der Rolf ;D ;D

gismo



[_RoDa_]

Et par kasser ala Valentino, plassert diskret bak hver høyttaler har lenge vært i tankene. 8
R

Tanker som også slenger innom i mitt i hue iblandt, det der Rolf ;D ;D

gismo

Hehe.
Vi får se hvordan denne første byggingen går, så kanskje det blir utvidelse til sommeren..... :

R



[_RoDa_]

Prøveoppsett på kjøkkenbenken









hel sa det var et triks å ha flere fronter og frese på sånn i tilfelle.
Så da ble det sånn ;D








Det ble litt større enn originalkassen dette.....








Men hvis jeg har regnet rett så blir det temmelig likt i innvendig volum om ikke annet.








Rammen fra originalen, passer jo bra den 8)








R



[Cyber]

God kutting! Ikke som gutta jeg var borti i Kr.Sand, bare leielse der...



[Hornlyd]

Flott. Da er du i gang

Har du valgt lim? Hvitt trelim, pu lim (d4) eller Tec7? Jeg har alle variantene og du trenger ikke mye til den lille kassa der, sikkert ikke mer enn en halv desiliter Kan få av meg.

Hvilke planer har du mht finishen?



[gismo]

God start og "reserveplate" er lurt
Men dette blir da litt av sub RoDa, minner jo om en 10"-12" ;D ;D

gismo



[_RoDa_]

Flott. Da er du i gang

Har du valgt lim? Hvitt trelim, pu lim (d4) eller Tec7? Jeg har alle variantene og du trenger ikke mye til den lille kassa der, sikkert ikke mer enn en halv desiliter Kan få av meg.

Hvilke planer har du mht finishen?

Har ikke valgt lim....
PU kan være en ide siden det nok blir noen glipper, er jo ikke perfekt dette til tross for flott sag.
Men jeg er usikker selvsagt, ingen fasit.....
Er det så at PU er overkill og er bedre på alle måter enn hvitt trelim så er det bare å kjøre på med det.
Hjertelig takk forresten.
(Sender deg en PM straks)

Må ha meg noen tvinger og finne en smart måte å sjekke 90gradern mens jeg limer.

Finish blir lakk i en eller annen form. Følger rådet til jan#jan og venter med finish en stund.


R



[_RoDa_]

God start og "reserveplate" er lurt
Men dette blir da litt av sub RoDa, minner jo om en 10"-12" ;D ;D

gismo

Fortsatt bare småtteri dette.
29 x 29 x 43 cm yttermål.

R



[Hornlyd]

Tvinger kan du også låne her i gården.



[_RoDa_]

Du er en snill mann, hel



[Hornlyd]

Bare hyggelig. Greit at flere får glede av ting som stort sett ligger i dvale.

Prøvde å google subben din for et foto av baksiden. Fant ikke noe. Du sier at du kunne tenke deg å frese ned forsterkerplata. Det er ikke gjort i en fei. Det beste er nok å grovfrese 3-4 mm utenfor, senke plata med en dobbeltsidig tape rundt hvor dekkfolien ikke er fjernet. Så fyller du med et 2K stoff. Etter herding drar du den dobbeltsidige tapen forsiktig av og løfter opp forsterkereplata. Tilslutt plansliper du. Da blir det perfekt.

HE



[_RoDa_]

Den er firkantet med buede hjørner.
Kjenner en med CNC, så det er mulig jeg venter for å få freset den der.
Kan jo spille uten å feste bakplaten siden det blir eget rom til ampen bakerst.

Mvh
Rolf
