Volumhjul, hva heter denne delen?

[Hakons]

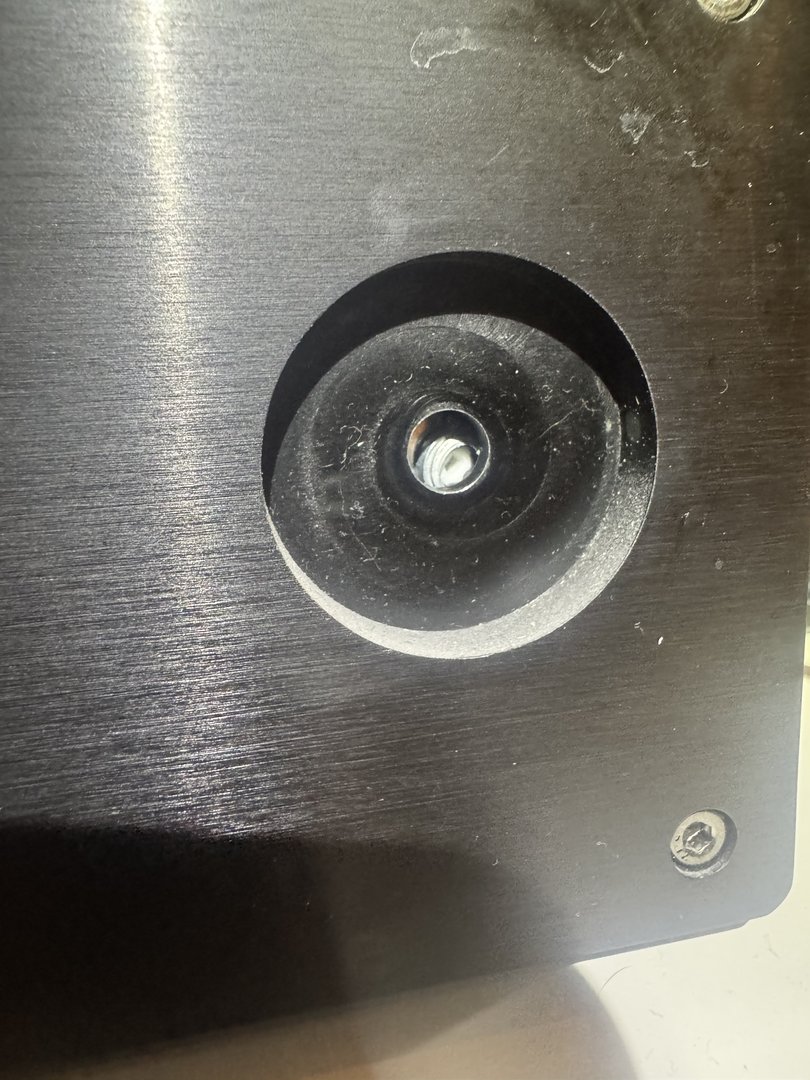

Jeg var uheldig og volumhjulet på en av mine Clonesforsterkere løsnet. Kan noen fortelle meg hva denne overgangsdelen heter og eventuelt hvor jeg kan kjøpe en ny?

Hilsen Håkon



[duc916]

Det kan minne om en gjengeinnsats...
Biltema osv har slike i forskjellige dimensjoner



[duc916]

Men den ser veldig liten ut (?)
Og du må ta en titt inni hullet for å se om du ser resten av den. Og du må ha ut resten før du kan sette inn en ny.
Det forutsetter også at det er gjenger på selve akselen, er ikke så lett å se av bildet ditt..



[ptb]

Du kan også søke på helicoil, men du må vite hvilke gjengedim det er både utvendig og innvendig.
Litt usikker mht Canada, men er du «uheldig» så er det tommer - og da er utvalget her hjemme begrenset.
Kanskje like greit å kontakte produsenten og høre om de kan hjelpe.



[BurntIsland]

Hagto Audio hadde vel Clones. Kontakt han kanskje? Finner ingen nettside, men i flg Proff.no så fins firmaet fortsatt.



[Hakons]

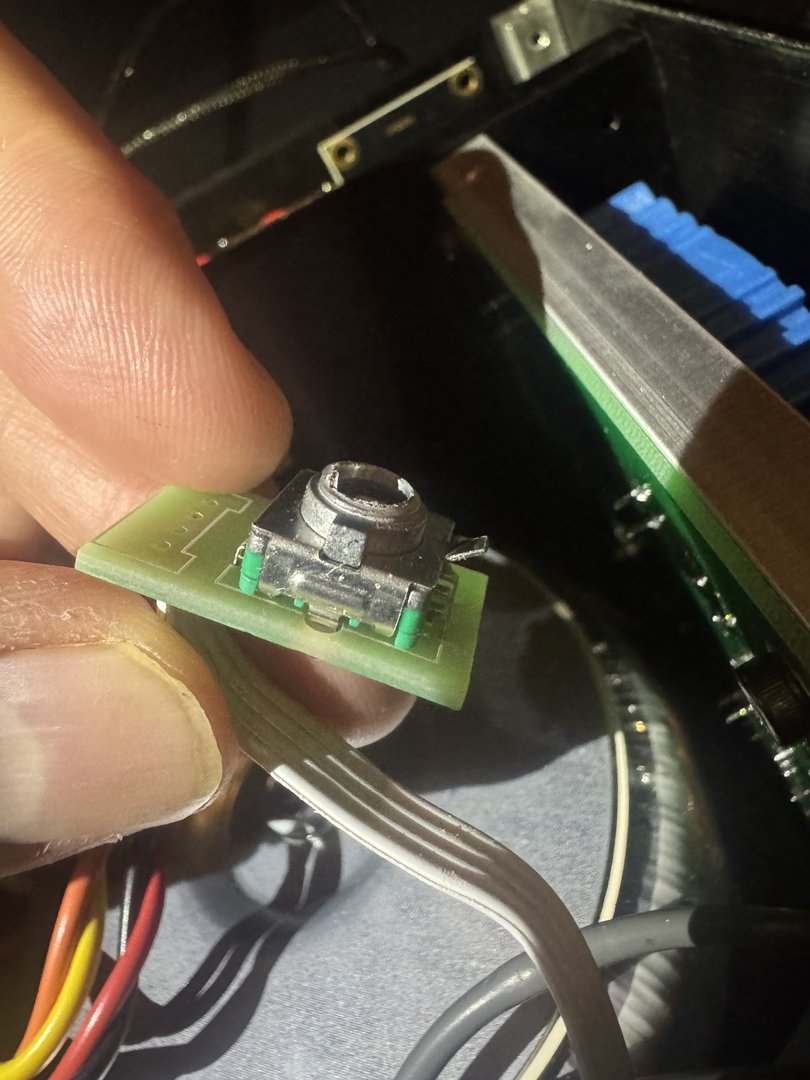

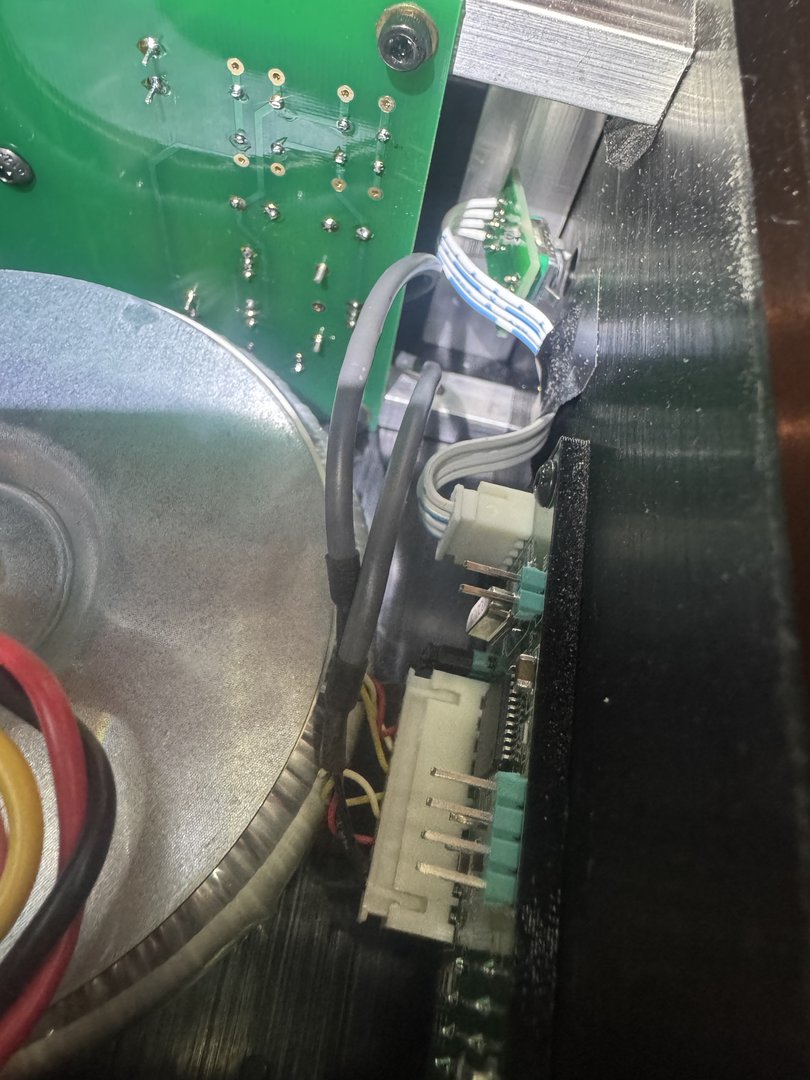

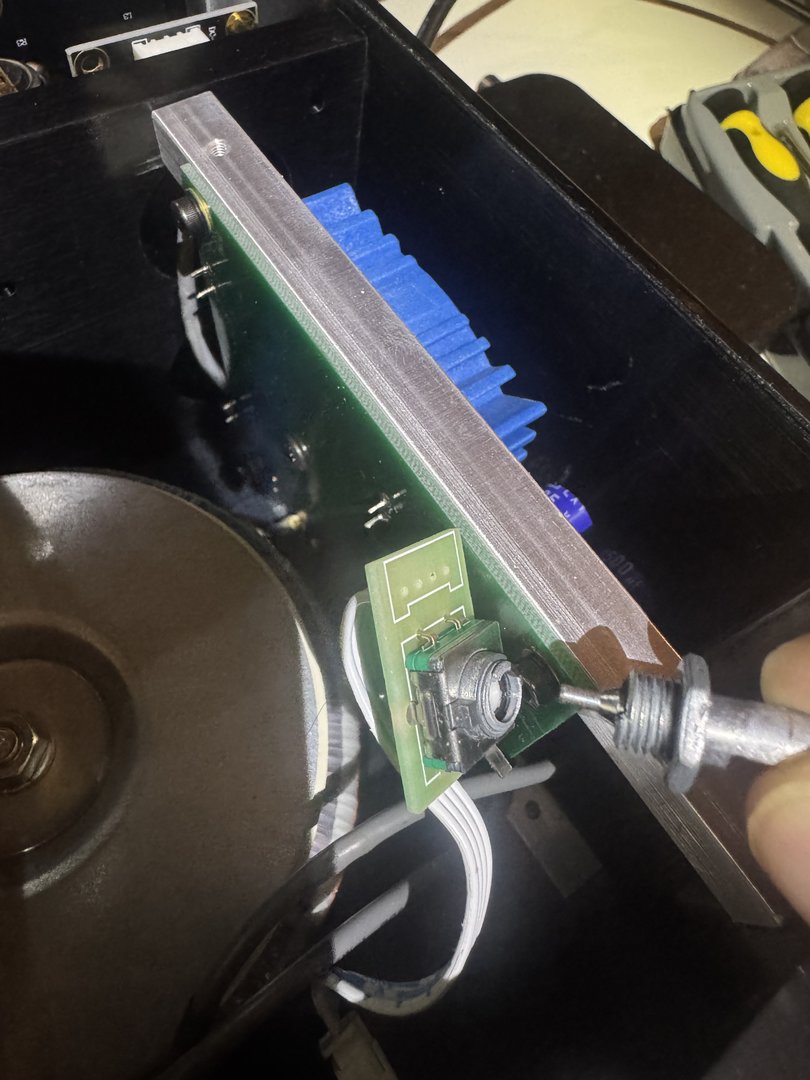

Hei og takk for innspill! Hagto har ikke import lengre, og ser ikke ut til å være andre heller. Har sendt en e-post til Clones Audio, men usikker på om det er riktig sted. Jeg åpnet opp og det ser ut som det beste hadde vært komplett ny del med kabling, eventuelt om det er mulig å feste/ lodde sammen gammel del? Fjernkontrollen virker jo, men vil helst at alt fungerer. Tok noen bilder hvis dere vil se



[MB-S124]

Her må du nok lodde på en ny, det er jo ikke vanskelig sålenge du finner riktig erstatningsdel. Sansynligvis hyllevare fra en eller annen produsent.
Ser ut som en pulstrigger, og ikke potmeter?



[ptb]

Vet du hvorfor/hvordan den har brukket?
Har den vært treg/tung å vri?
Den skal jo kunne vris ganske friksjonsfritt - om jeg skjønner bildene rett. Delen som er brukket er jo kun for feste volumpot til chassiet.
Om så, er det jo kanskje verd å smøre den (WD40) for så å forsøke å lime den med superlim.



[HasseBasse]

Navnet på en slik er "Rotary Encoder".
Eneste, du trenger å vite er, hvor mange pulser den gir på en omdreining.
Bare å bytte ut med ny. Koster "ingenting".

Rotary encoder



[møffe]

BINGO...!

(det er skræmmende så mange tåbelige indspark der er kommet, Biltema, helicoil, THansen...??? )



[Aurora]

Står nok et typenummer på den... kan ligne på en Alps, men den gjengeflensen ser nokså lang ut..



[BerntJ]

Ut fra bildene ser det ut som volum potensiometret har delt seg og må byttes. Dette er normalt Logaritmiske potensiometre.
Potentiometers, Trimmers & Rheostats – Mouser Norway
BJ.



[Aurora]

Dette er garantert en pulsgiver, eller "rotary encoder"...
noe ala denne...

STEC11B03 | Alps Rotary Encoder 15 PPR 5V Panel Mount Printed Wiring STEC11B Series | Distrelec Norway

Buy Alps Rotary Encoder 15 PPR 5V Panel Mount Printed Wiring STEC11B Series. Shop our latest Rotary Encoders offers. Free Next Day Delivery available.

www.elfadistrelec.no



[HasseBasse]

Ut fra bildene ser det ut som volum potensiometret har delt seg og må byttes. Dette er normalt Logaritmiske potensiometre.
Potentiometers, Trimmers & Rheostats – Mouser Norway
BJ.

Feil......
Les deg opp på tingene før du poster feilinfo.



[ptb]

BINGO...!

(det er skræmmende så mange tåbelige indspark der er kommet, Biltema, helicoil, THansen...??? )

Tja - utfra det første bildet som forelå - så var det ikke så godt å si hva/hvordan denne saken egentlig var konstruert. Det ble jo vesentlig klarere når de andre bildene forelå.
Så det er skremmende hvor mange tåpelige innspark det kan komme fra ...



[Hakons]

Den ble ødelagt da jeg løftet ned en tv og kom borti forsterker på vei ned, så den saken er grei. Ut i fra delene dere linker til ser det absolutt ut som en rotary encoder, så da gjelder det bare å finne ut hvilken type. Supert! For øvrig takker jeg for engasjement og hjelp, dette er et forum der vi deler felles interesse. Det er snart jul og jeg synes enkelte av dere er unødvendig skarpe i kommentarene, for alt her er jo velmente råd!



[HasseBasse]

Den ble ødelagt da jeg løftet ned en tv og kom borti forsterker på vei ned, så den saken er grei. Ut i fra delene dere linker til ser det absolutt ut som en rotary encoder, så da gjelder det bare å finne ut hvilken type. Supert! For øvrig takker jeg for engasjement og hjelp, dette er et forum der vi deler felles interesse. Det er snart jul og jeg synes enkelte av dere er unødvendig skarpe i kommentarene, for alt her er jo velmente råd!

Om det ikke står typenummer på den, da åpner du den.
Inneni har du den, du dreier på, og den motsatte delen, der benene kommer ut fra. På den (motsatte med ben)
er det en hel bunke "pletter", som den rotoren dreier på. Da er det bare å telle, hvor mange av disse plettene det er.
Typisk vil det være enten 16, 18, 20 eller 24
Vær oppmerksom på, om den er med eller uten "bryter". Dvs..... om du kan trykke på akslen og ha en
brytefunksjon, eller om den bare kan rotere.
Bli´r den brukt som volumekontroll, vil det typisk være typen, som kalles "2-fase".



[Aurora]

Som jeg skrev tidligere, så ligner dette en encoderserie fra Alps som jeg har brukt en del av ( eller kanskje ikke)... hvis ingenting som ligner på fabrikant eller delenummer er synlig langs sidene, så er det sannsynlig at merking er på undersida ( ned mot kretskortet) slik at den må loddes løs for å finne dele-ID..



[Hakons]

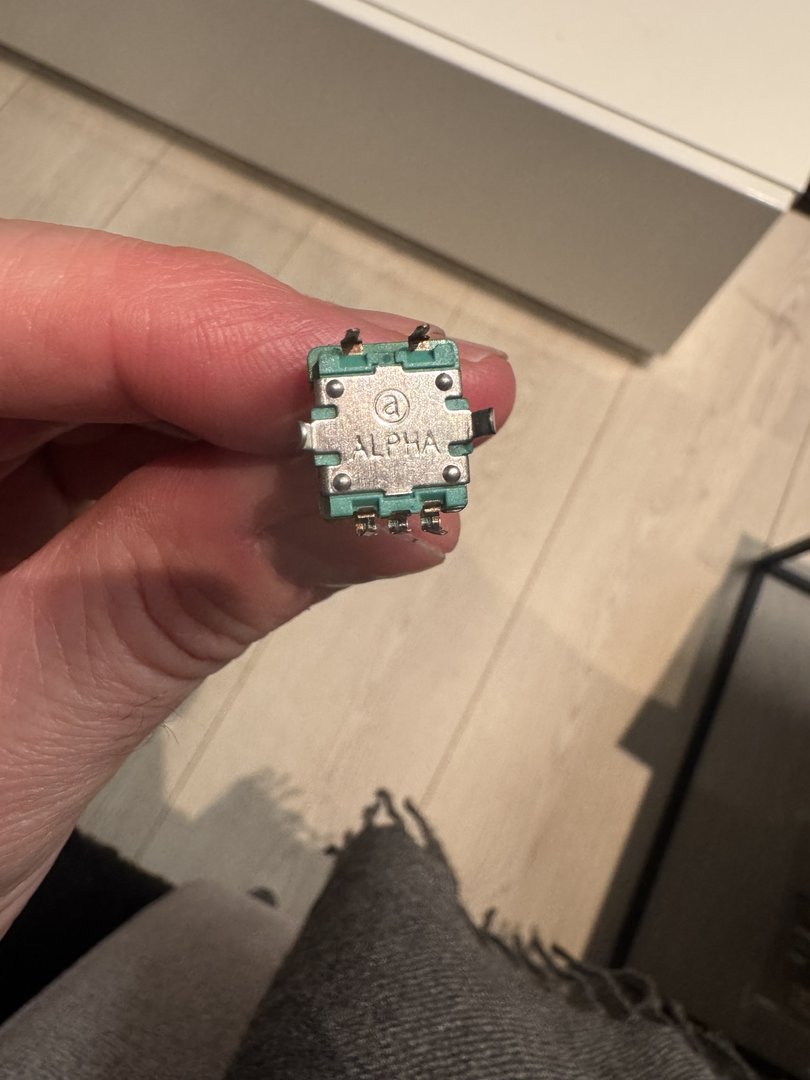

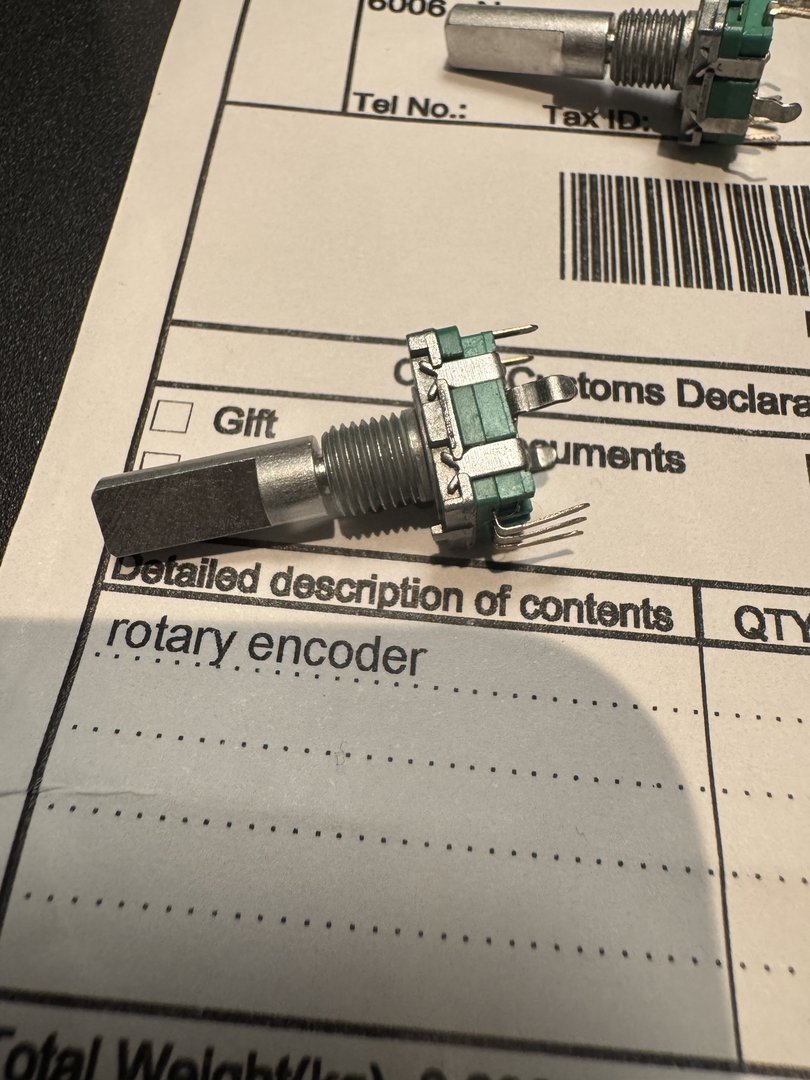

Da har jeg mottatt rotary encoder direkte fra Clones i Taiwan (han sendte to ). Jeg sendte ei melding på Messenger, med bilder, og fikk rimelig raskt svar. 25 dollar over paypal og 49 kroner i inntolling til Norge. Nå skal jeg få litt loddehjelp av en venn, så blir den god som ny
