Hei,

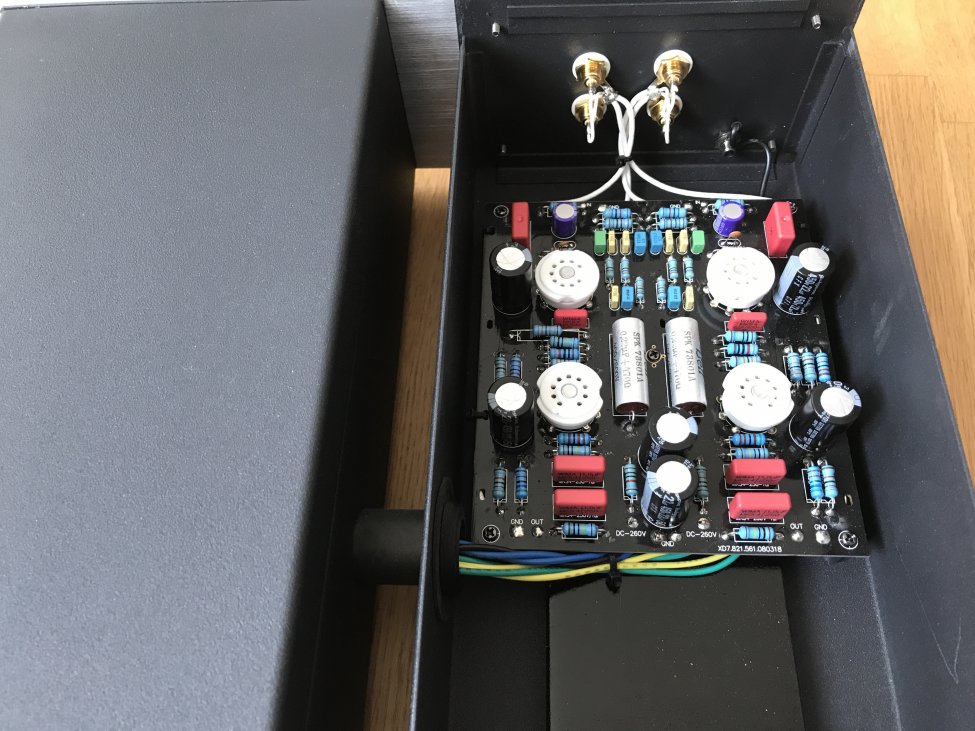

Noen som vet hvor 12AU7 og 12AX7 skal plasseres i en Xindak LP1?


Vedlegg

todams

Hi-Fi entusiast
Ble medlem
26.12.2011
Innlegg
191
Antall liker
141
Sted
Lier
Torget vurderinger
11
Prøv å ringe Mala Audio, han selger denne og andre Xindak produkter.


toral1

Hi-Fi entusiast
Ble medlem
01.06.2005
Innlegg
126
Antall liker
41
Torget vurderinger
11
cobra2 er kanskje rette mannen


Gunnar_Brekke

Bransjeaktør
Ble medlem
28.11.2002
Innlegg
2.889
Antall liker
2.236
Sted
Kongsberg
Jeg prøvde å se på bildene fra testen min av Xindak LP-1, uten å bli noe klokere.
http://www.audiofidelity.no/uploads/2/4/0/6/24060675/40_hele.pdf

Men, det er vel 99% sjanse for at 12AX7 (ECC83) står på inngangen (øverst på bildet)
som spenningsforsterker - mens 12AU7 (ECC82) står på utgangen (nederst på bildet)
benyttes som en buffer (katodefølger?) for å få ned utgangsimpedansen.

Kretsløpet eller rørene bør ikke ta skade av om du bytter de to (for en kort periode).
Om du bytter plass på rørene i kretsen vil du få alt for lav gain, så om det spiller
normalt (høyt) har du fått rørene i riktig posisjon. Prøv da vel...


kjetil71

Hi-Fi entusiast
Ble medlem
28.12.2004
Innlegg
313
Antall liker
96
Sted
Stavanger
Torget vurderinger
1
Hei folkens, og takk for svar.
Som du Gunnar nevner, AX øverst og AU nederst, er det jeg også har tenkt. Men har ikke vært helt skråsikker. Begynte å lure litt på om AX skulle stå på venstre side, og AU på høyre. Men dette må da bli helt feil.
Jeg prøver ut og ser hva det blir til :)


kjetil71

Hi-Fi entusiast
Ble medlem
28.12.2004
Innlegg
313
Antall liker
96
Sted
Stavanger
Torget vurderinger
1
Vet ikke om det har vært skrevet om før her inne på sentralen, men det burde vel la seg gjøre å bruke AX på både inngang og utgang for å få større gain?


Gunnar_Brekke

Bransjeaktør
Ble medlem
28.11.2002
Innlegg
2.889
Antall liker
2.236
Sted
Kongsberg
Ikke anbefalt over tid!

Selv om rørene benytter samme glødespenning - og kan operere med samme
matespenning, er de satt opp for å fungere med forskjellig bias (typiske verdier) ;
12AX7 = -2 Volt
12AU7 = -7 Volt

Selvfølgelig kan kretsløpet bygges om for å benytte 4 x 12AX7 (eller mer
typiske 3 x 12AX7 + 1 x 12AU7) - noe som vil gi større gain - men dette
innebærer seriøs ombygning - i tillegg til at utgangsimpedansen fra RIAAen
økes betraktelig (og dermed reduserer dens evne til å drive neste trinn).

Så la kretsløpet være originalt. Om du trenger mer gain, gå for en (MC-)
trafo på inngangen. Som Xindaks utmerkede egne MC-10 trafoer...


kjetil71

Hi-Fi entusiast
Ble medlem
28.12.2004
Innlegg
313
Antall liker
96
Sted
Stavanger
Torget vurderinger
1
Takk for opplysningen. Har man lært noe nytt i dag og. MC-10 trafoene vurderes sterkt om jeg beholder dette trinnet. Vurderer nytt fra enten LM Audio eller Icon Audio.
