Am 20 OTL

[Audiomix]

Litt usikker på om dette ble et skritt framover eller om det ble to tilbake. Sort ble det, men ikke vakkert. Ikke vet jeg om det går an å reversere en slik eloksering. Liker ikke tanken på å male chassiet heller.



[Nightpuma]

Hva med å sprøyte de i samme farge som den smekre Alfa'en din. Det hadde blitt flott ;D

Asbjørn



[Nikko03]

Det var synd elokseringen ble dårlig. Det er kanskje ikke noe poeng
å glassblåse de å prøve på nytt.
eller kanskje sprøyte på klarlakk etter de er glassblåst.



[Audiomix]

Bestillingen lød på glassblåsing (sand er for hardt) og sort eloksering. Jeg har sett resultatet av slikt før. Det blir helt topp. Her må det ha gluppet med forbehandlingen. Vedkommende må ha tenkt mer på ferien enn på resultatet. Slik det er nå må en betrakte resultatet på 3m avstand eller mer. Som en midre vellykket restaurering av bil
Hvis dette kan gjøres om igjen, blir det en ny runde etter ferien.



[Audiomix]

To skritt tilbake:

Nå er elokseringen strippet og aluminiumen er så blank det går an. Nå skal den pusses og poleres. Så blir den sort igjen. Uten riper



[VegardW]

To skritt til bake ?
i forhold til den lite pene finnishen på elokseringen er vel dette et godt skritt i riktig retning.Måtte det lykkes nå.

ps hvordan fjernet du elokseringen ?



[Audiomix]

To skritt til bake ?
i forhold til den lite pene finnishen på elokseringen er vel dette et godt skritt i riktig retning.Måtte det lykkes nå.

ps hvordan fjernet du elokseringen ?

OK da.
Et lite skritt framover også. Bare en prøvemontering av sokkler.
Eloksering er en ganske omfattene prosess. Fjerne den var ganske fort gjort. Jeg kjenner ikke detaljene.



[Audiomix]

Med fare for å bli stemplet som treg og jobbe med sentralens prosjekt med minst fremdrift, bringer jeg en liten oppdatering:

Vi har behandlet disse to panelene nå, men det ble ikke pent visuelt. Nå er det bobleplast pakkingen som er skylden. Det vises synlige merker etter ”boblene”. Vi må strippe kjemisk og ta det om igjen, men for sikkerhetsskyld vil vi også gjerne glassblåse overflatene før vi belegger på nytt. Er det OK at det blir en silkematt finish på grunn av den glassblåsingen?

Jeg som trodde eloksering var en 1-2-3 prosess som knapt kunne gå galt.
Sort, silkematt og rør..................
Kan bli bra det



[VegardW]

Til gjengjeld går det vel ganske fort unna når de først er blitt ok



[Lydarne]

interessant , har du overvejet et diagram, jeg har selv længe ville bygge denne (kan lide princippet) men det er ikke rigtig blevet til noget http://www.klausmobile.narod.ru/projects/pr_01_mamont_e.htm
Jeg tror også at sådan en OTL kan blive forstærkeren over alle forstærkere.



[runeb]

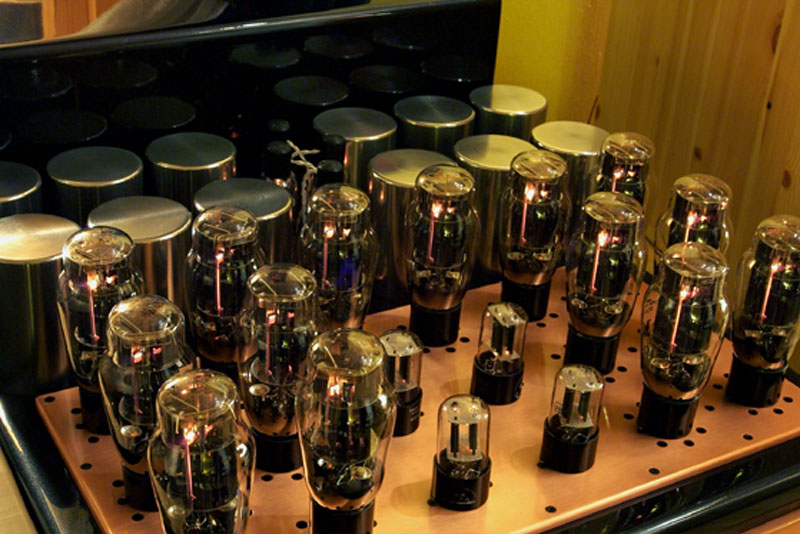

Tilsvarende basis som Klausmobile, bare jeg har skalert opp til 14 utgangsrør som MA-1 har.

runeb



[Lydarne]

Wovvv.... : den ser godt ud, håber den spiller lige så godt som den ser ud.



[Audiomix]

Nå er jeg her igjen:
Ny eloksering. Sort og matt. Hvis det ikke ser slik ut, skyldes det bare bildegjengivelsen.
De ER sorte og matte. Gjelder bare å beholde de slik mens resten blir gjort.



[Erland]

Spennende prosjekt Hans.

Endelig en som tar ut konseptet med BILDE-BYGGETRÅD

Ser frem til fortsettelsen!



[VegardW]

Jeg fikk se disse i forrige uke.Flott finnish.Er vel unødvendig å be deg pøse på med bilder.



[Audiomix]

Noen som er spent på hvordan det går?
Veeeeldig tregt
Chassiene står under en stabel med mye annet.
De kommer nok fram igjen når det blir bedre med tid
(Jeg leter egentlig etter noe her og kom over denne tråden)



[Audiomix]

Aldri et år uten at det blir gjort litt på dette prosjektet
Nå ser jeg at det har gått langt over et år, men tross alt ikke lenger siden sist en i 2010.
Neste gang jeg blir spurt om det skjer noe, er svaret JA
Aluminiumen er trukket med plast mens jeg jobber for at det ikke skal bli riper i overflaten.



[Audiomix]

Et eget chassis for 6C33 rørene monteres under.
Nå mangler jeg skruer av passe størrlse og det blir et lite opphold igjen



[Audiomix]

En prøvemontering.



[LMC]

du må slutte å ta alle disse obskure reparasjonsjobbene! :
mvh
Leif



[Audiomix]

du må slutte å ta alle disse obskure reparasjonsjobbene! :
mvh
Leif

Jeg må slutte å jobbe mener du vel ;D



[VegardW]

Trodde dette prosjektet hadde begynt en Tornerosesøvn .
Jasså De mangler noen skruer ?
Det finnes vel slikt på Kongsberg? eller skal vi sende noen fra provinsen ?
Blir gøy å følge fortsettelsen i 201.... ;D



[Audiomix]

Fra 6922 til 6C33 til 4700µF. Store variasjoner.



[LMC]

så du beholder originalkretsen, driverrør etc?
kun mekanisk gjenoppbygging?
mvh
Leif



[Audiomix]

så du beholder originalkretsen, driverrør etc?
kun mekanisk gjenoppbygging?
mvh
Leif

Dette blir som en liten hilsen til Giovanni Mariani som takk for all god lyd han har laget.
Hadde jeg hatt ork, skulle jeg laget maken til en GRAAF nær deg
Nå blir det mitt "design" utvendig. Veldig enkelt som vanlig.
Forsøker å unngå store mekaniske utfordringer. Runde hull får jeg hjelp til ;D



[LMC]

no hardwiring?
mvh
Leif



[Audiomix]

no hardwiring?
mvh
Leif

Ikke noe å snakke om, men siden originalen er som den er, kan det tenkes jeg lager to nett deler slik at det blir to mono på et chassis. Kommer an på hva jeg lander på mht nett trafo(er).



[Nikko03]

Artig at det ble liv i denne tråden igjen. Følger spent med fra sidelinjen



[Audiomix]

Har faktisk fått gjort svært mye i disse fridagene. Elektronikken er stort sett klar om enn ikke på plass.
Sender en forespørsel til Noratel på tampen av året om trafo(er). Hvis plass, blir det to.
Ikke utgangstrafoer altså ;D



[LMC]

skal du ikke kjøre på et par gamle avdanka U-båt batteri pakker?
mvh
Leif



[Audiomix]

skal du ikke kjøre på et par gamle avdanka U-båt batteri pakker?
mvh
Leif

1: Batterier er noe dritt.
2: Nei.

Tror det ville blitt umulig. Ganske koplisert og mer enn en utfordring mht lading. Med rundt 500 watt effektforbruk (det vil si tap) ser jeg for meg korte dykk (ref U-båt) i musikkavdelingen.
Hvis du ser litt lenger opp, får du øye på kondensatorene jeg skal bruke. Tror det får klare seg.



[LMC]

bare kødda! ;D
godt nyttår?
mvh
Leif



[Audiomix]

bare kødda! ;D
godt nyttår?
mvh
Leif

Aldri godt å vite når du nevner batterier ;D
Jeg har hatt fri siden 9. desember og er helt klar for nyttår ja.
Har nok aldri jobbet så mye et år i mitt (lange) liv. Nå måtte jeg bare krympe ferie- og timekontoen.
Godt Nyttår til deg Leif!



[Audiomix]

Har gått tom for skruer igjen ;D
Nå får det stå stille til litt ut på nyåret. Synes jeg fikk gjort en hel del på tampen av 2011.
Det som gjenstår er front- og bakplate, nett trafo(er) og noe koblings / tilpassningsarbeid.
Overkommelig med andre ord.
Lyd i løpet av neste år



[Audiomix]

Et lite skritt i riktig retning:
Etter et målebesøk hos Fosse ble det klart hva slags trafo jeg trenger.
Det blir to stykker. En til hver kanal. Da blir det litt enklere å håndtere. Rundt 16A i gløding til hver kanal. Det kan bli tykk tråd om en skal ha det dobbelte.
Nå er det to stykker i bestilling hos NORATEL på Hamar. Skal lages i Audio kvalitet. Det vil si noe overdimensjonert og med bedre blikk enn standard. Ca tre uker venting...............



[VegardW]

Tre uker småtteri!
Ikke mer enn tiden mellom de første linjene i tråden. ;D
Gleder meg til bilder og en lytt!



[jokris]

veldig fin byggetråd, kudos for jobben og pågangsmot ;D



[andreas]

Johan Potgieter fra diyaudio skrev her en dag:

A few months ago I tried operating ECC88s with series heaters, dc, higher voltage, better smoothing in the power supply and all that. Did I get a shock! (No, not electrically from the 48V odd). Some lit up like a christmas tree while others were dull. Dashing for the turn-off switch, I went back to data: 300mA acording to some, 365mA (!) according to others. So I measured the heater current for some 8 valves at piously 6.30V on the heater. The currents varied from 290mA to 420mA! - some of the same make. I was forced to shelve my efficient series design and go to a rather hot 6,3V output supply.

I have some 25 x 6L6GCs. I dread doing the same measurements on those - not that I would use series heaters there. But wth is going on here with quality control? Or has it been like that all the time (for me that will be over 50 years)? One never measured heater current; the ubiquitious 6V winding did service and that was that. I am also using a dc heater supply for ECF82 input tubes in a power amplifier, and found the same thing there, though not nearly as severe. Still, again I was forced to stick to a 6,3V (hot) heater supply. (All the above are regulated in a pious attempt to cope with the varying mains supply, load-wise and from town to town, in RSA.)

I would like to know whether others had any experiences in this direction. I cannot imagine this is typical of the heater world; I do not have enough examples of other types to conduct a similar experiment.


Var kanskje derfor du måtte avgårde å måle på hva italienerne hadde beregnet av marginer ;D.



[Audiomix]

Tips fyren om å gjøre det samme med rør laget for seriegløding. Kanskje resultatet blir forskjellig.
Jeg er neimen ikke sikker på at "vanlige" rør laget for en bestemt glødespenning skal glødes i serie.
I tilfellene GRAAF GM100 og GM200 benyttes det "PL-serie" rør der de glødes i serie. Nettopp for å slippe en voldsom glødestrøm.



[Audiomix]

Tre uker småtteri!
Ikke mer enn tiden mellom de første linjene i tråden. ;D
Gleder meg til bilder og en lytt!

Det går framover Vegard!
Skal se det blir lyd i år ;D
