Am 20 OTL

[Audiomix]

På arket under komponentene
Lager noe bedre til deg.



[Audiomix]

Soft start / inrush limit:
Releer, strømforsyning - regulator og tidsforsinkelse.



[Audiomix]

Virker hver gang.
Gjenstår litt innspilling



[sclalars]

Virker hver gang.
Gjenstår litt innspilling
Vis vedlegget 488491

Denna gleder jeg meg til å prøve



[Audiomix]

Jammen ble den ferdig...
Gratulerer : et flott arbeid!
Si meg : du har sikkert målt litt: hvordan ligger det an?
Ps riktig god påske til deg og dine.

Nå har jeg målt litt.
Rest støy 10Hz - 100kHz : 0.4mV (400uV).
Frekvensrespons (-1dB): 13Hz - 55kHz.
Max effekt før klipping : 34W!!! (16.5Vrms /8 ohm).
Det var overraskende mye.
Distortion 1kHz / 1W / 8 ohm: 0.35%.



[VegardW]

Endrer vrenget seg med frekvens?
Hva måler den V feks 1khz/10khz og10 watt?
Stille nok og rent nok : men ingen overraskelse at du har fått et bra resultat !



[Audiomix]

Kommer tilbake med mer.



[Audiomix]

Pluss noen målinger ved 10W (nederst).
Rest støy 10Hz - 100kHz : 0.4mV (400uV).
Frekvensrespons (-1dB): 13Hz - 55kHz.
Max effekt før klipping : 34W!!! (16.5Vrms /8 ohm).
Det var overraskende mye.
Distortion 1kHz / 1W / 8 ohm: 0.35%.
Distortion ved 10W:
100Hz : 1.35%
1kHz : 1.3%
10kHz: 1.35%



[Audiomix]

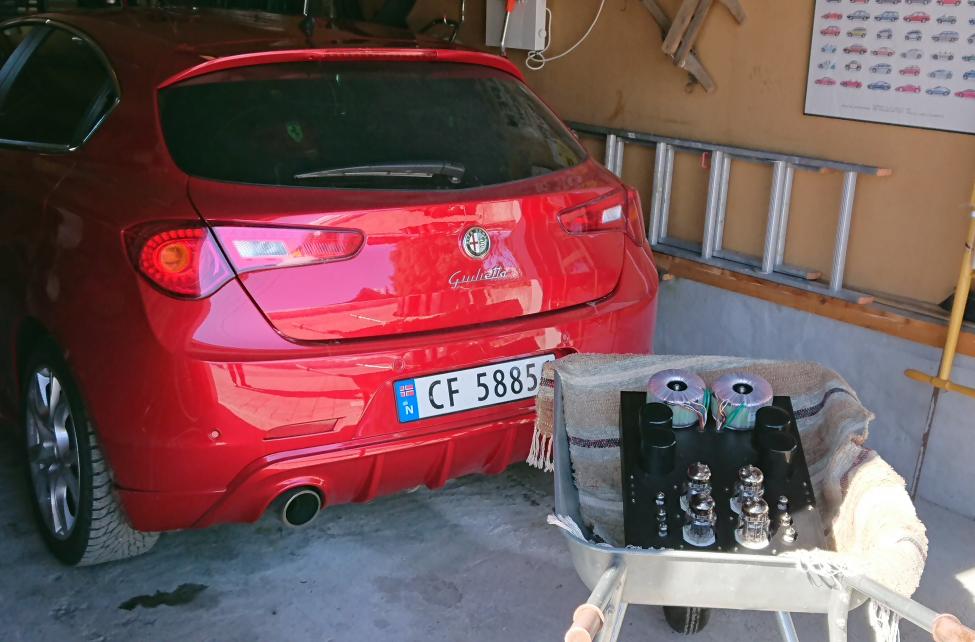

Nå skal vi på tur for litt make up.
Utenom instrumenter og loddebolt er enhjulingen en god hjelper



[El-retur]

Pluss noen målinger ved 10W (nederst).
Rest støy 10Hz - 100kHz : 0.4mV (400uV).
Frekvensrespons (-1dB): 13Hz - 55kHz.
Max effekt før klipping : 34W!!! (16.5Vrms /8 ohm).
Det var overraskende mye.
Distortion 1kHz / 1W / 8 ohm: 0.35%.
Distortion ved 10W:
100Hz : 1.35%
1kHz : 1.3%
10kHz: 1.35%

Det er jo veldig bra.tøff alfa foresten



[sclalars]

Nå skal vi på tur for litt make up.
Utenom instrumenter og loddebolt er enhjulingen en god hjelper
Vis vedlegget 489171

Har du gitt den noe navn, bortsett fra Am 20 OTL?



[Audiomix]

Turen gikk til sclalars.

Han sier han har et brukbart anlegg.
Rommet med anlegg er det beste og flotteste jeg har opplevd.
To fine forsterkere også

Takker for lytten, titten og utmerket traktering.



[sclalars]

Takk selv, for hyggelig selskap, flotte blomster og sjampis
OTL'en låter fortreffelig. Blir noe helt annet å sitte i sweetspot å lytte på den, enn på siden som jeg gjorde når du var her.



[sclalars]

Tok en kjapp tur innom jobb i dag for å lage en test av dekslet ditt, og traff på første forsøk. Ikke værst



[LMC]

rene glass-kunstneren



[Audiomix]

rene glass-kunstneren

Kunstner!
Lars gjør alt med stil.
Lager du et "skråtak" slik vi snakket om?
Eller en bedre ide?



[sclalars]

Det blir 'skråtak ". Men gadd ikke lage det på testen.



[sclalars]

Ferdig 'pyntet' og klar for bruk



[Pilsern]

8) Helt rått



[LMC]

dritkul!
er den "forfremmet" til Am 30?



[Audiomix]

Når en setter bort en jobb til en proff blir det vakkert på 1-2-3.



[crosswind]

Det där var helt enkelt knalltøft!



[LMC]

bortsett fra wiring, layout og design, er det gjort noen "forbedringer/modifikasjoner på selve kretsen?



[Audiomix]

Selve forsterkeren er en GRAAF GM20. Strømforsyningen er noe mer påkostet
To i stedet for en nett trafo. Og en del større. Blir bare litt over 30C under drift.
De kan gi mer effekt, men høyspenningene er ikke endret.
En del større filter kondensatorer også.
Og keramiske "transmitting tube" sokkler.
Litt mer fancy styring for påslag.
Siden resultatet ble vesentlig bedre enn ventet ble navnet endret til Am30 OTL.



[jonstran]

Dette ble virkelig flott!!!



[whistler]

Gjennomført... på alle måter! 8)



[Nightpuma]

Den ble skikkelig stilig Audiomix



[lille hiawata]

Pent.



[El-retur]

Kjempe flott..



[VegardW]

Knallbra!
Egentlig irriterende bra...må skjerpe både specs og finnish i neste bygg



[Audiomix]

Knallbra!
Egentlig irriterende bra...må skjerpe både specs og finnish i neste bygg

Det gjelder å sette bort en ide til en som kan ta den helt ut.
Ble mye flottere enn jeg kunne håpe.



[Audiomix]

Nå er den hjemme igjen etter å ha fått flott make up hos sclalars.

Det ble litt trangt og en ommøbellering kan bli aktuell.

Etter såpass gode målinger har den også fått nytt navn:

Am30



[oyvindk]

Gratulerer. Skikkelig flott sak.



[Audiomix]

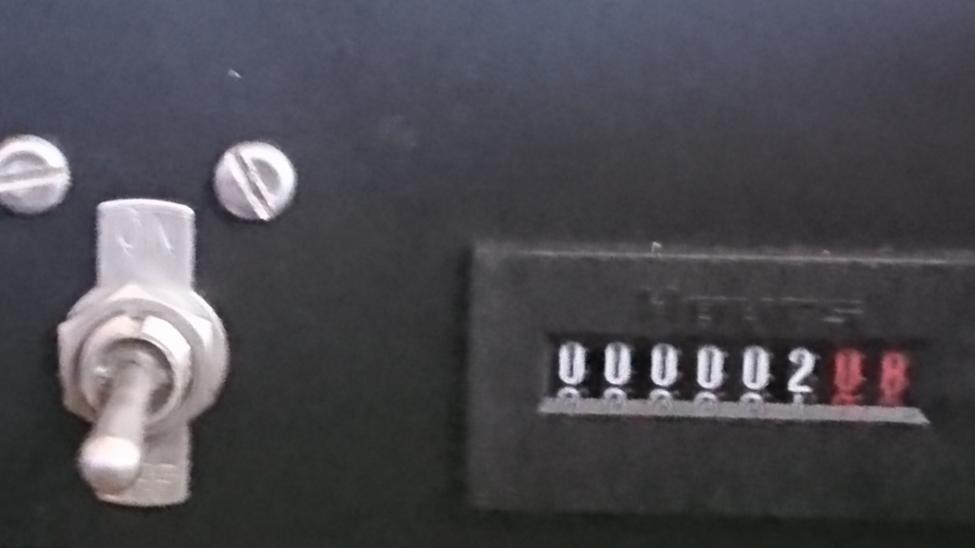

Sjekket timetelleren i dag. Omtrent som å sjekke olje på en ny motor.
75 timer på 1 mnd.
Eventuelle feil burde vist seg nå.
Helt stabil og bare passe varm.



[Audiomix]

Holder stilen og varmen. Helt stabil. Snart 200 timer.



[BerntJ]

Meldt opptil 30 grader i Kongsberg til uka....



[Audiomix]

Da må det bli MAE SET1



[Audiomix]

Varmer og lyser en vinterdag. Snart 300 timer.
Med min spillestil bør den gå uten problemer i 10 år.
Min P-P tror jeg har rundet 15 år.



[Audiomix]

AM 20 OTL er nå blitt Am30 OTL
