Anaview AMS1000 & AMS0100 x3 - 8 kanals Byggetråd

[oks81]

Tøft!
Er det til inlow og 2384?



[Hornlyd]

Det blir riktig fokus, utseendet på baksiden av boksene har jo ikke allverdens betydning.

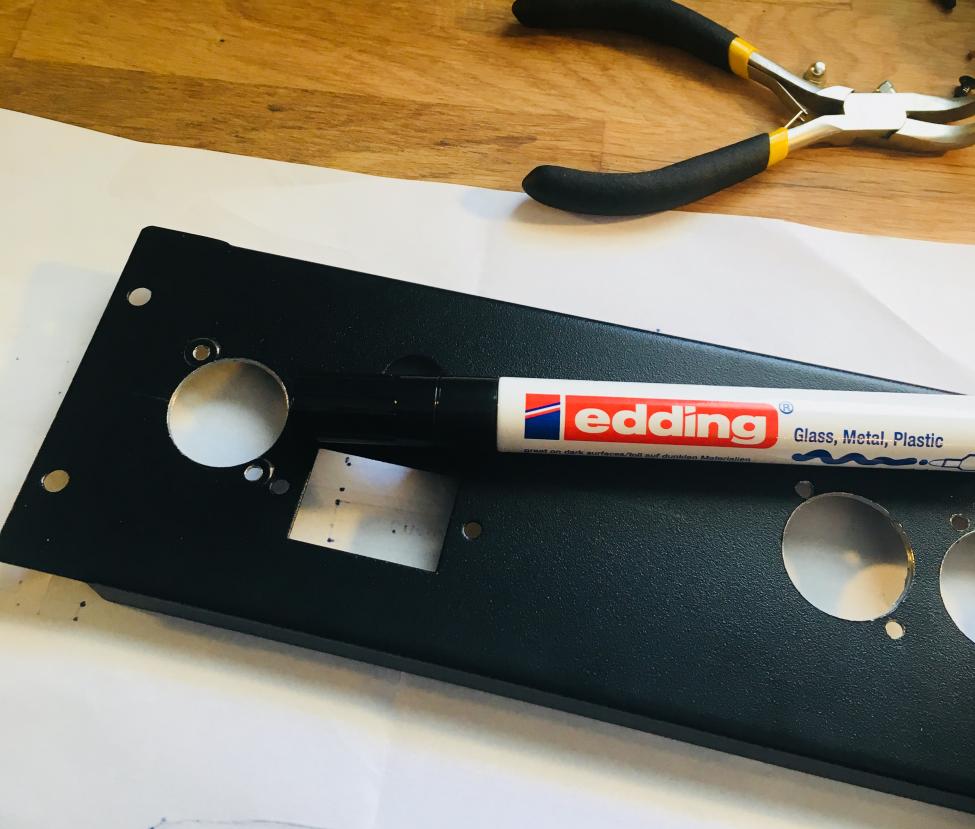

Den lakkeringen av kantene utføres med sort tusjpenn om det trengs.

Har Anaview noe innebygget beskyttelse for høyttalerne?

Nei, det gir et lite knepp i +110 dB kompresjonsdrivere men fordi man bruker en beskyttelseskondensator på halvparten av høypass delefrekvens så beskytter en driveren mot DC.

MinDSP imidlertid har et voldsomt smell hvis man slår av/på den mens forsterkern er på, da vil jeg på det varmeste anbefale relé. Groundsound som jeg har kan slås på selv om forsterkerne på uten problem.



[bjarnetv]

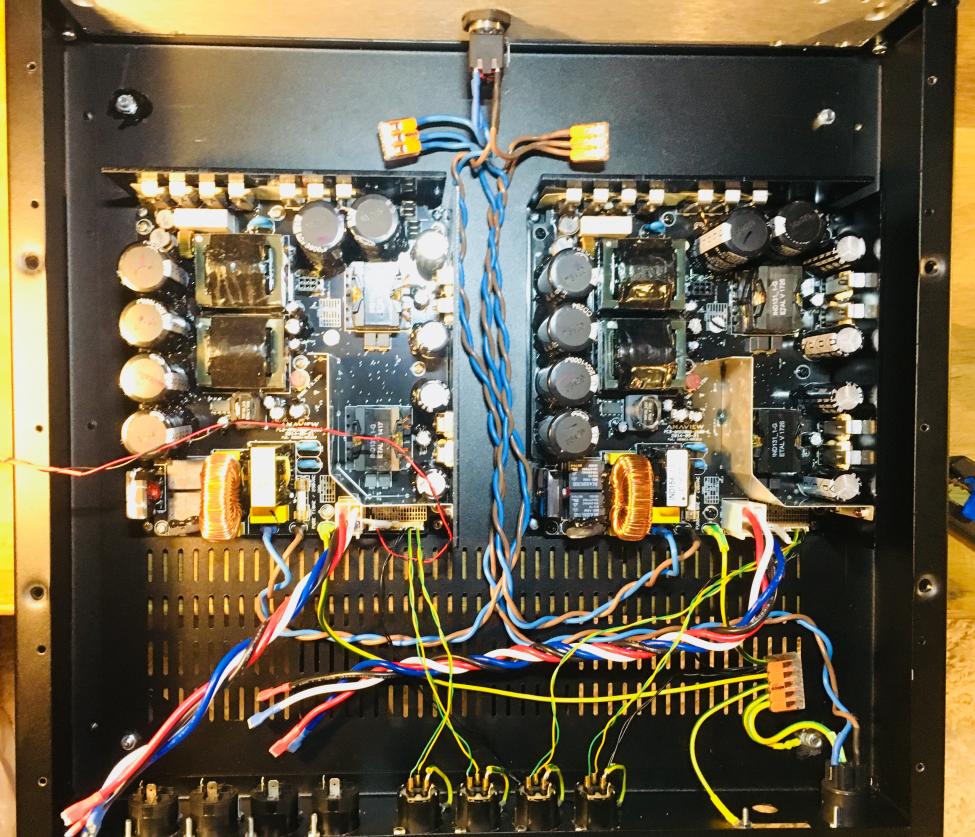

Fikk ett hett tips om jording av XLR pluggene, da jeg tydeligvis hadde gjort det helt feil på min ved å koble alle sammen til stjernejord.
Den teknisk beste løsningen, som gir minst mulighet for innstrålt støy, er å koble jord fra hver XLR rett til skruen som man festet XLR'en til chassis (kontaktpunktet må selvfølgelig pusses).

Det blir jo en del ekstra små kabler med ringsko å lage til, men om du vil sove ekstra godt om natten så var det tydeligvis den eneste måten



[Hornlyd]

Tøft!
Er det til inlow og 2384?

Inlow og 2384 & 18sound ND4015be får hver sin AMS1000. Har ikke diskant lenger, downsizer.

Hvorfor AMS1000? Tja, fordi Johoo forteller at det blir litt mer dynamikk i JBL 2450SLbe med AMS1000 kontra AMS0100. Når det er sagt så krever 2384 mye EQ og da spiser man headroom har jeg skjønt. Eneste mulige tradeoff er gain?

Og hvorfor 18sound? Fordi jeg har kvittet meg med masse komponenter fra femveis til treveis og da ble det litt ekstra på HiFi kontoen. Guruene på sentralen mener at 2450SLbe, som er like bra som TAD4001, har et mikroskopisk forbedringspotensial. Dette er synliggjort, ehh øreliggjlort med TAD4003s inntog i bankkonti og diverse hjem. 18 sound har litt mer magpower enn 2450SL og ihht målinger og ørene til Maaaaaalaaaaaaaaaaaaaaaaaa litt bedre lyd, sitat: «litt mer HiFi» som om det forklarer noe som helst. Selv tror jeg at jeg hørte at TAD4003 er ørlite glattere enn 2450SLbe og TAD 4001.

https://www.malaaudio.no/shop/produ...diy---selvbygg/18sound---hoyttalerkomponenter



Der sporet tråden av.....



[Hornlyd]

Fikk ett hett tips om jording av XLR pluggene, da jeg tydeligvis hadde gjort det helt feil på min ved å koble alle sammen til stjernejord.
Den teknisk beste løsningen, som gir minst mulighet for innstrålt støy, er å koble jord fra hver XLR rett til skruen som man festet XLR'en til chassis (kontaktpunktet må selvfølgelig pusses).

Det blir jo en del ekstra små kabler med ringsko å lage til, men om du vil sove ekstra godt om natten så var det tydeligvis den eneste måten

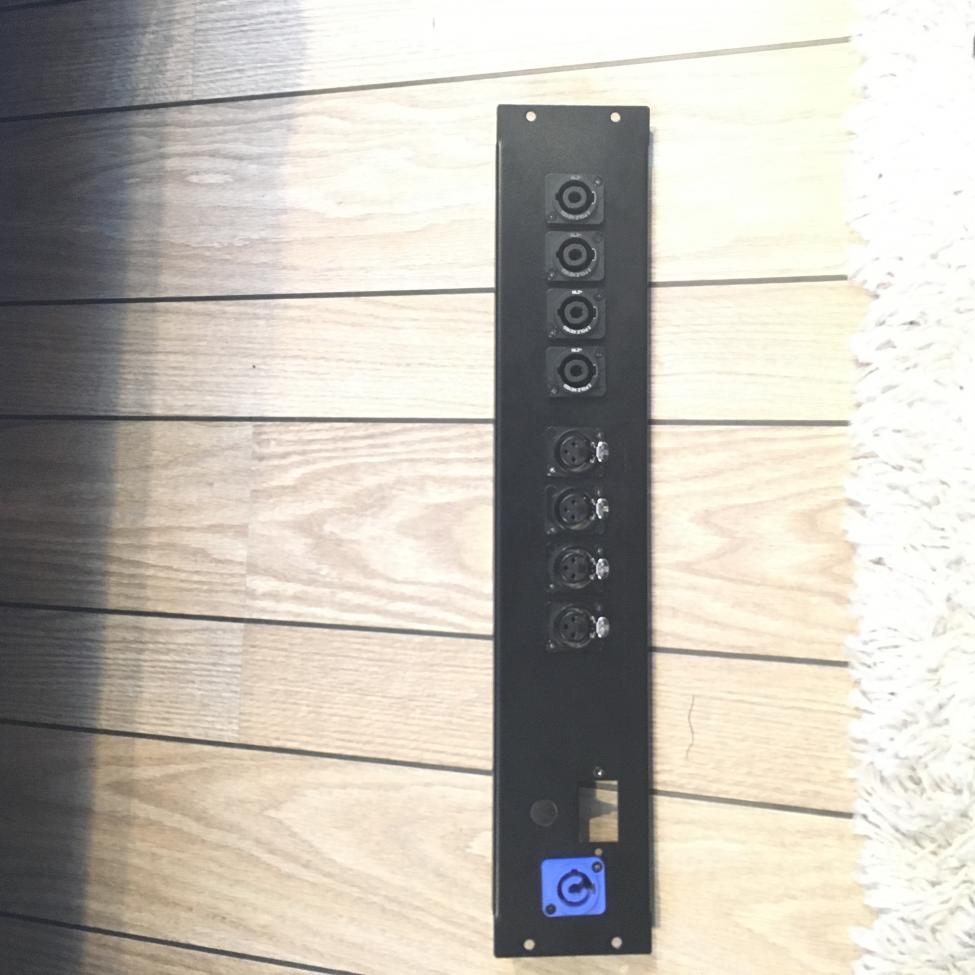

Som du ser på bildene over har jeg pussa.

Og jeg lagde på den forrige en «rail» som fungerer som en seriejord. Bla bakover i tråden.



[bjarnetv]

ja, det er samme som jeg gjorde, og altså feil metode.

Minor point on the XLR wiring. You've got pins 1 chained together and then via a wire to chassis. And yes - pin 1 absolutely has to go to chassis, but by the shortest possible route - a separate thick wire from each pin 1 to a ground solder tag at the nearest XLR screw. With the arrangement you have, any RF intercepted by the balanced cable screens goes into a tuned radiative loop (from the dimensions, several hundred MHz) and spray it inside the chassis. And conversely any radiative interference from those class D power amps gets coupled onto the XLR cable screens.

The nub of it is: connect each pin 1 to chassis ground as directly as possible in heavy gauge single strand wire - the goal being zero length. Even a very short direct connection inside the box is not ideal. Many professional amplifiers use a two terminal tagboard on the rear panel for + and - signal, and a screw terminal to the case. So pin 1 is grounded outside the case and shield current never penetrates the case. Pain in the ass for domestic gear where you want to disconnect it easily, but OK for permanently installed studio gear.



[Hornlyd]

Mener du at alle jordingene fra XLR skal gå med hver sin ledning til felles jordingspunkt? Da er det stjernejord. Dette har LMC misjonert for i rørforsterkere i årevis.



[bjarnetv]

nei, at hver xlr har separat jordingspunkt, så kort vei til kabinettet som mulig (for å hindre at strålingen som treffer kabelskjermen skal spres inni kabinettet)
slik, men med så kort kabel som fysisk mulig.

artikler om jording, for de som liker ekstra nerding.

Grounding and Shielding Audio Devices
Sound System Interconnection
SCIN: Shield Current Induced Noise



[Hornlyd]

Aha. Godt jeg har Dremel.

Men jeg må også jorde strømjord?



[bjarnetv]

jepp.



[Hornlyd]

Men kabelskjerm? Er det viktig?

Jeg montere skjerm på forrige forsterker og det var masse knot. Mange gjør ikke det og melder at det er tyst som graven.



[permorten]

Tøft!
Er det til inlow og 2384?

Inlow og 2384 & 18sound ND4015be får hver sin AMS1000. Har ikke diskant lenger, downsizer.

Hvorfor AMS1000? Tja, fordi Johoo forteller at det blir litt mer dynamikk i JBL 2450SLbe med AMS1000 kontra AMS0100. Når det er sagt så krever 2384 mye EQ og da spiser man headroom har jeg skjønt. Eneste mulige tradeoff er gain?

Og hvorfor 18sound? Fordi jeg har kvittet meg med masse komponenter fra femveis til treveis og da ble det litt ekstra på HiFi kontoen. Guruene på sentralen mener at 2450SLbe, som er like bra som TAD4001, har et mikroskopisk forbedringspotensial. Dette er synliggjort, ehh øreliggjlort med TAD4003s inntog i bankkonti og diverse hjem. 18 sound har litt mer magpower enn 2450SL og ihht målinger og ørene til Maaaaaalaaaaaaaaaaaaaaaaaa litt bedre lyd, sitat: «litt mer HiFi» som om det forklarer noe som helst. Selv tror jeg at jeg hørte at TAD4003 er ørlite glattere enn 2450SLbe og TAD 4001.

https://www.malaaudio.no/shop/produ...diy---selvbygg/18sound---hoyttalerkomponenter



Der sporet tråden av.....

For å sikre en skikkelig avsporing;

Du må dele dine erfaringer med 18sound sin driver, spennende med noe nytt og du kjenner dessuten 2450slbe godt.



[bjarnetv]

Men kabelskjerm? Er det viktig?

Jeg montere skjerm på forrige forsterker og det var masse knot. Mange gjør ikke det og melder at det er tyst som graven.

Du trenger bare kabelskjerm utenfor forsterkeren, ikke på kablene inni.



[Hornlyd]

I will

Men tror at det er subtile forskjeller. Interresant nok er det vel du som er den eneste som har noe konkret på 2450SLbe. Men kommenter og svar gjerne i tråden min.



[oks81]

Tøft!
Er det til inlow og 2384?

Inlow og 2384 & 18sound ND4015be får hver sin AMS1000. Har ikke diskant lenger, downsizer.

Hvorfor AMS1000? Tja, fordi Johoo forteller at det blir litt mer dynamikk i JBL 2450SLbe med AMS1000 kontra AMS0100. Når det er sagt så krever 2384 mye EQ og da spiser man headroom har jeg skjønt. Eneste mulige tradeoff er gain?

Og hvorfor 18sound? Fordi jeg har kvittet meg med masse komponenter fra femveis til treveis og da ble det litt ekstra på HiFi kontoen. Guruene på sentralen mener at 2450SLbe, som er like bra som TAD4001, har et mikroskopisk forbedringspotensial. Dette er synliggjort, ehh øreliggjlort med TAD4003s inntog i bankkonti og diverse hjem. 18 sound har litt mer magpower enn 2450SL og ihht målinger og ørene til Maaaaaalaaaaaaaaaaaaaaaaaa litt bedre lyd, sitat: «litt mer HiFi» som om det forklarer noe som helst. Selv tror jeg at jeg hørte at TAD4003 er ørlite glattere enn 2450SLbe og TAD 4001.

https://www.malaaudio.no/shop/produ...diy---selvbygg/18sound---hoyttalerkomponenter



Der sporet tråden av.....

Helt topp! Ingen innsigelser!
Selv sett litt på attenlyd, men tror ikke jeg orker å forske på det.
Det blir sikkert bra!



[Hornlyd]

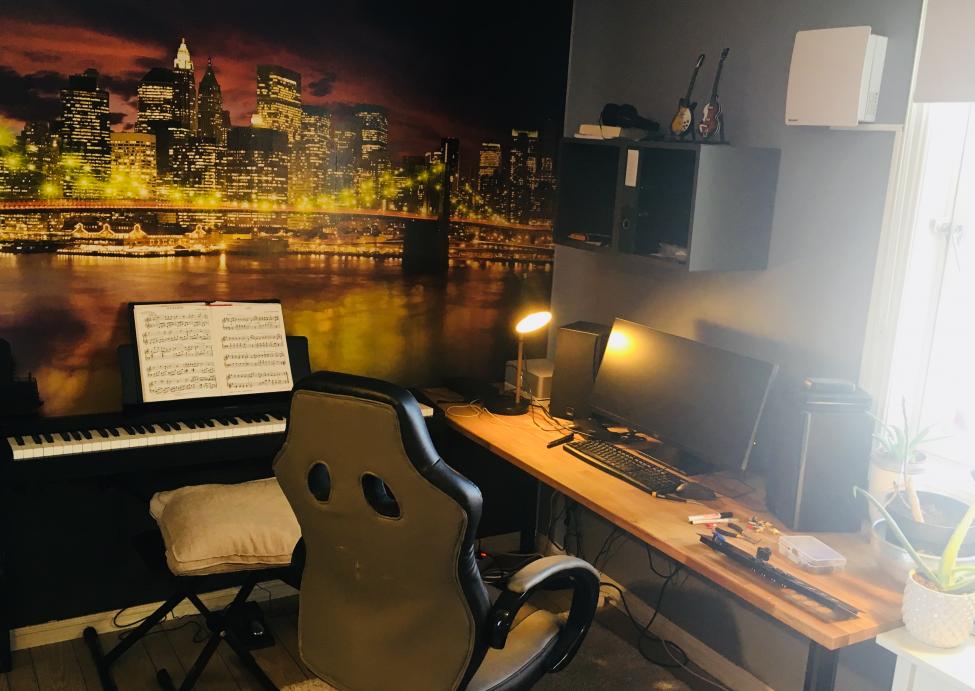

Da er vi i gang på flerbruksrommet.

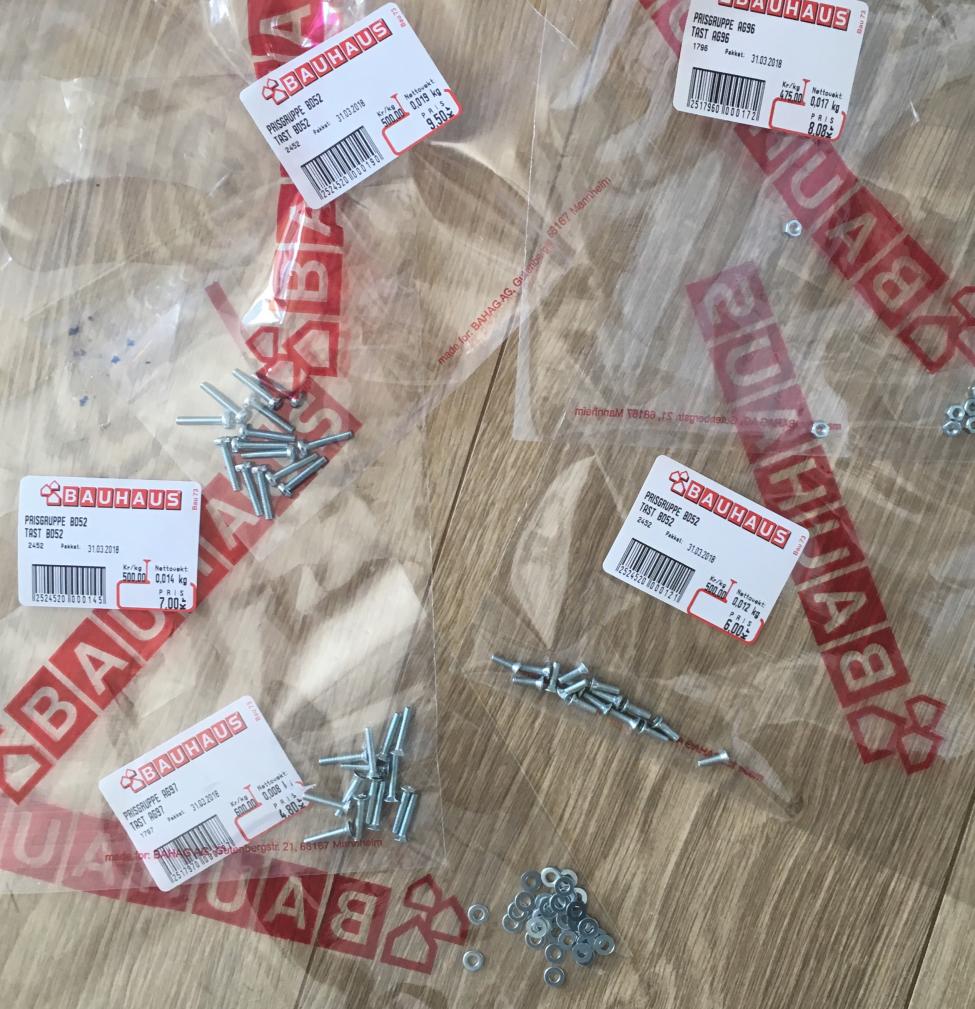

Kjekt med Bauhaus. Skruer i løsvekt koster ikkeno.

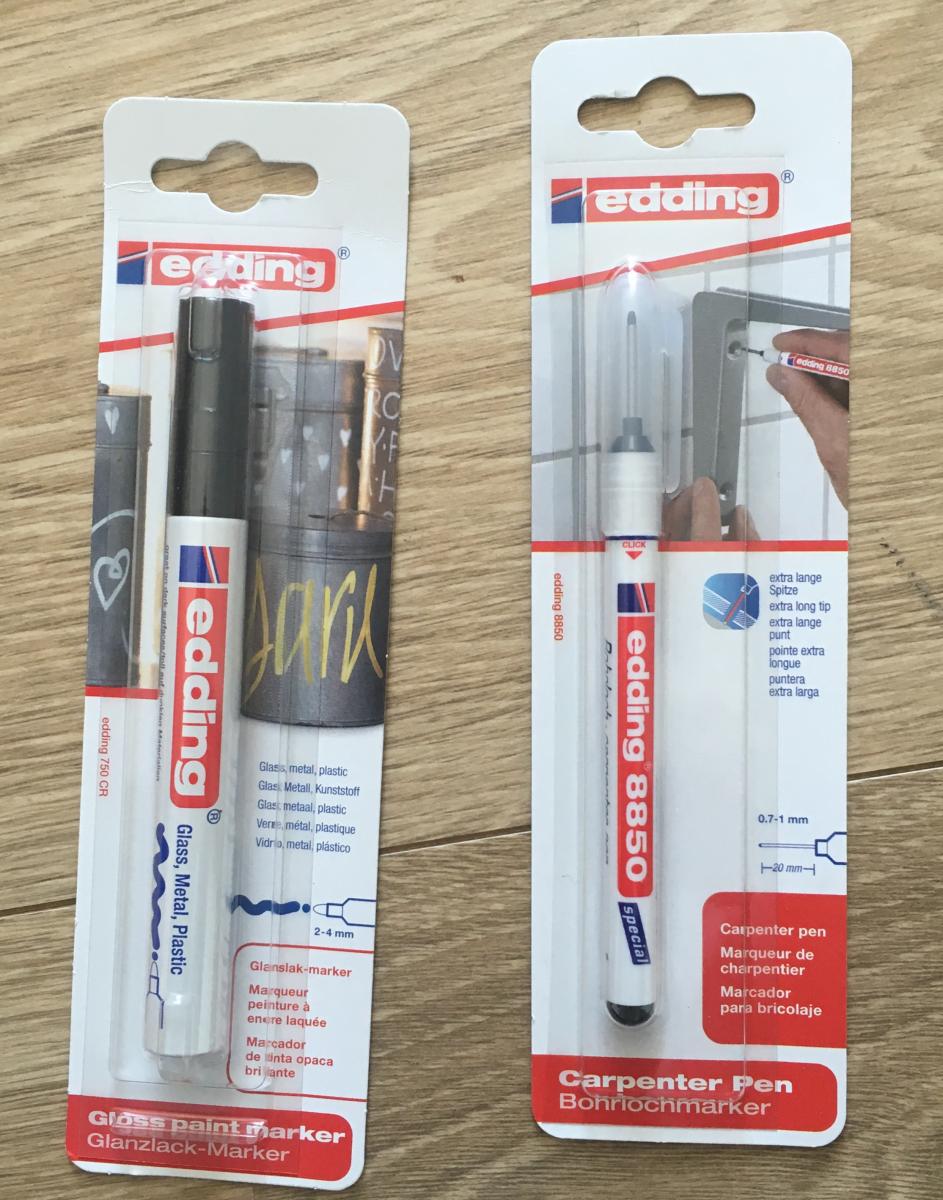

Sorte oljetusjer fikser de blanke kantene etter boring.
Eneste kjedelige var at jeg måtte kjøpe et jallaskrin til kr 118,- får å få tak4 stk mini ringkabelsko. Takk Bjarnetv.



[Fenalaar]

MinDSP imidlertid har et voldsomt smell hvis man slår av/på den mens forsterkern er på, da vil jeg på det varmeste anbefale relé. Groundsound som jeg har kan slås på selv om forsterkerne på uten problem.

Dette skal være borte på nyere enheter, og det er en modifikasjon som kan gjøres på gamlere enheter.

https://www.minidsp.com/forum/hardw...y-bought-4x10hd-loud-pop-during-power-up-down

Johan-Kr



[bjarnetv]

MinDSP imidlertid har et voldsomt smell hvis man slår av/på den mens forsterkern er på, da vil jeg på det varmeste anbefale relé. Groundsound som jeg har kan slås på selv om forsterkerne på uten problem.

Dette skal være borte på nyere enheter, og det er en modifikasjon som kan gjøres på gamlere enheter.

https://www.minidsp.com/forum/hardw...y-bought-4x10hd-loud-pop-during-power-up-down

Johan-Kr

Min 4x10hd fra 2014 hadde ingen lyd, men siden jeg så godt som aldri slo den av heller så hadde det uansett ikke gjort noe.
Lynx lydkortet har derimot et rimelig brutalt av/på smell, så der er jeg ytterst forsiktig.



[oks81]

Min enkle 2x4 hadde ikke det problemet heller. Alt skrus på og av samtidig her med bryter på padde.
Sløvt kanskje, men tåler det ikke det kan det bare være! Da tåler det ikke strømbrudd heller! Og det skjer i utkantland! Believe me!

Men nok om det! Stå på Hornlyd!
Har du satt av plass i kabinettet til en 0100 dersom du evt. vil utvide noe senere?



[Bergfinn]

Kan man lage et kabinett av tre til AMS0100, eller er det brannfarlig?

Flott piano, Hornlyd.



[oks81]

Kan man lage et kabinett av tre til AMS0100, eller er det brannfarlig?

Flott piano, Hornlyd.

Ville bestilt på ebay.
Noe slikt kanskje? Bare funnet i forbifarten...
https://www.ebay.com/itm/New-Alumin...m=282630439219&_trksid=p2047675.c100005.m1851

Søk på amp enclosure.



[oen]

nei, at hver xlr har separat jordingspunkt, så kort vei til kabinettet som mulig (for å hindre at strålingen som treffer kabelskjermen skal spres inni kabinettet)
slik, men med så kort kabel som fysisk mulig.

artikler om jording, for de som liker ekstra nerding.

Grounding and Shielding Audio Devices
Sound System Interconnection
SCIN: Shield Current Induced Noise

Skal denne måten brukes er det viktig at alle chassis deler har god elektrisk kontakt.

Jeg ville ikke brukt denne løsningen.

Disse modulene er nesten immune mot støy. Det er ikke kritisk med jordinger.



[Hornlyd]

Hvilket tverrsnitt jeg bør ha til strømmen?



[oks81]

1,5mm2 holder lenge.



[Hornlyd]

Veldig glad for alle innspill om strøm (ironi). Nå har jeg droppet bakmontert montering for å jorde alle separat.



[Hornlyd]

1,5mm2 holder lenge.

Hvordan ser jeg hvem som er 1,5 kvadrat? Og jeg har 16A kurs.



[oks81]

Holder med 1,5mm2 uavhengig av kurs størrelse til dette. (Kan skrive lang avhandling om det men orker ikke..)

Den blå ser ut som 1,5mm2. Den sorte som 2,5mm2.

De røde kabelskoene du viste bilde av tidligere går på 1,5mm2.
2,5mm2 må ha blå kabelsko.

Ingenting i veien for å bruke 2,5mm2 men 1,5mm2 holder lenge.



[Hornlyd]

Ønsker litt mer info om jording.
Fordeler, ulemper med de forskjellige.
Jeg må velge en løsning.
Har også et ferdig skrapet jordingspunkt nederst til høyre på bunnplaten.



[oks81]

Bare sånn for ordens skyld
Røde kabelsko kan en bruke på alt fra 0,5-1,5mm2.
Blå kan en bruke på 1,5mm2 og 2,5mm2.

Gule er for 4-6mm2.



[oks81]

Ønsker litt mer info om jording.
Fordeler, ulemper med de forskjellige.
Jeg må velge en løsning.
Har også et ferdig skrapet jordingspunkt nederst til høyre på bunnplaten.

Jorde både bakplate og bunnplate.

Den som du jorder først av disse to ville jeg satt som punkt for stjernejord.
Du brukte sist en wago til fordele var det ikke?
Helt ok gjøre det nå også.



[Hornlyd]

Da gjør jeg følgende:

Jorder XLR kontaktene GND pinne med korte ledningene til hver XLRs skrue med ringkabelsko som planlagt.

Jorde Powercon chassiskontakt i jordingspunkt på bakplaten et par cm ved siden av Powercon. Føre en kabel herfra til jordingspunkt på bunnplaten.

Hva med de sorte jordlederne fra signalkablene fra forsterkermodulene? Bør jeg jorde de på felles jordingspunkt på bunnplate? (Dette gjorde jeg på forrige forsterker). Eller bør jeg lodde den til respektive XLR pinner?



[oks81]

Gjør som sist tenker jeg



[Leikis Lyd]

Kabelsko er vel fy fy, om de ikke loddes da Jeg bruker alltid 2.5kv til strømmen.



[oks81]

Isolerte kabelsko presset med skikkelig tang har jeg aldri hatt problemer med.
Det er ikke reint få jeg har montert. Dog på solid core kan det være vanskelig og en kan se etter andre løsninger.

En har lov å bruke det en vil til strømmen. Jeg bare nevner at 1,5mm2 er rikelig.

I all høflighet selvfølgelig
oks



[Leikis Lyd]

Må ijt værra så høffli bestandi, bli ijt nå arti da
Æ bruke bestandi solid core på strømmen å æ da. For å sikkre nattesøvnen d vuttu.



[oks81]

Hehe, nei kan jo ikke bare surmule

Ja med solid kåre så er det nok greit å lodde.



[Hornlyd]

Bare man har skikkelig tang med moment. Jeg legger inn litt loddetinnn i tillegg:



[Hornlyd]

I bunn grunn ferdig. Litt kabelbøying og stripsing samt kvalitetskontroll så er det gjort.



[JoHoo]

Lekkert!
Til info:
Ingenting er jordet i mine anaview forsterkere
Tyst som graven. Med unntak når jeg spiller musikk da

Trekasse er helt greit med 0100 bergfinn men 1000 utvikler faktisk litt varme så her er nok et skikkelig kabinett en fordel
Når et er sagt koster ok kabinett en slikk på ebay og litt metallsløyd er bare moro



[oks81]

Vil ikke anbefale trekasse uansett egentlig..
Kan være greit å jorde chassis..
