Anaview AMS1000 & AMS0100 x3 - 8 kanals Byggetråd

[oks81]

Det er ikke alltid helt enkelt å lodde, tålmodighet er viktig her. Går seg til skal du se

Ser på avisoleringene dine så vil jeg anbefale en slik tang som det her:

Kabel- og avisoleringstang - Kabeltang Aavisoleringstang - Biltema

Det har lite å si i dette tilfellet, men jeg liker disse tengene veldig godt til ledningsarbeid.



[liliya]

oks81 sitt svar var jo et hurtigkurs lodding. Bra Se også om du kan finne fram noe du kan trene deg på. Kalde loddinger(hvor loddetinnet ikke har blitt varmet godt nok til å flyte) er en ganske vanlig begynnerfeil og framskaffet mye ekstra hodebry;"Alt var jo riktig plassert likevel funker det ikke".
Men pass også på at du ikke blir for "tøff" med varmen, slik at platen rundt pinnene på XLR smelter.
Eivind S



[oks81]

Riksle litt i ledningene når du har loddet så du er sikker på at de sitter.

En annen ting er å ha gjerne god ventilasjon når en baler med lodding.
Jeg satt en kveld i flere timer på et lukket rom når jeg loddet Zen ampen. Resultat var at alt smakte og luktet lodderøyk neste dagen....
Må resirkuleres som skrap når jeg dauer...



[Bergfinn]

Off Topic mens vi venter på loddekonsultasjon?

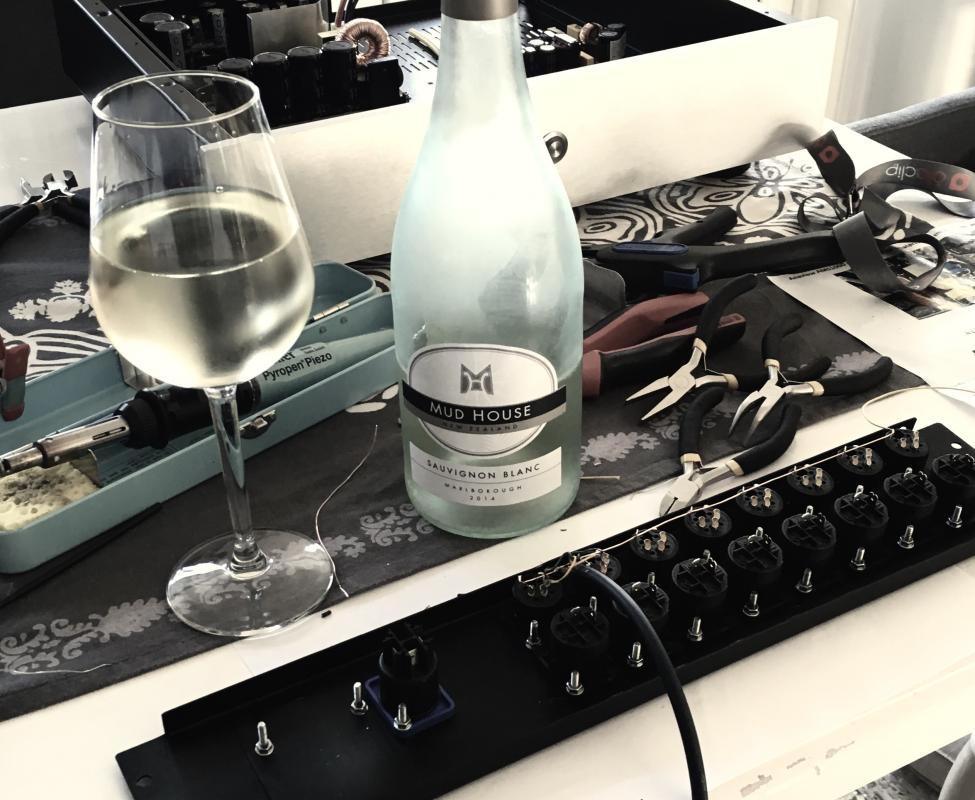

Vis vedlegget 391958

Ja, det er viktig å ikke glemme å nyte tilværelsen.
Tar meg en øl eller to mens jeg koser meg med baffel snekring.
DIY er gøy.



[oks81]

Her er enda et loddetips.....



[ArildD]

Og: ikke blås på lodde punkt. Skal avkjøles i eget tempo.
Synd jeg ikke er hjemme. Hadde blåst over jordet en tur for et lyn kurs



[E.H.]

Jeg har en sterk mistanke om at den loddebolten ikke engang er på, trengs det briller da?

Her er enda et loddetips.....



[Hornlyd]

Trenger ikke vernebriller. Har store briller:



[Hornlyd]

Brukte gassloddebolt og et tynt tinn.
Nå har jeg hentet den store bolten og litt tykkere tinn, et sølvtinn jeg fikk av selveste LMC, som definitivt ikke slipper sekunda vare innenfor dørstokken!!



[Hornlyd]

Litt sliten nå. Skjærte en indrefilet i biter og marinerte i timian, olivenolje, salt, pepper og sitron. Kappet den i biffsnadderbiter og freste litt grønn paprika. Fruens coleslaw samt grillede poteter med krydderrømme og en Barbera Asti fra Bersano gjorde susen. Pluss litt Freia fruktnøtt. Hmmmm.....nå er loddebolten varm og fruen stakk ned til atelieet??

Verksted i kjøkken-stuen



[Hornlyd]

Spiller Dire Straits. Lenge siden sist



[oks81]

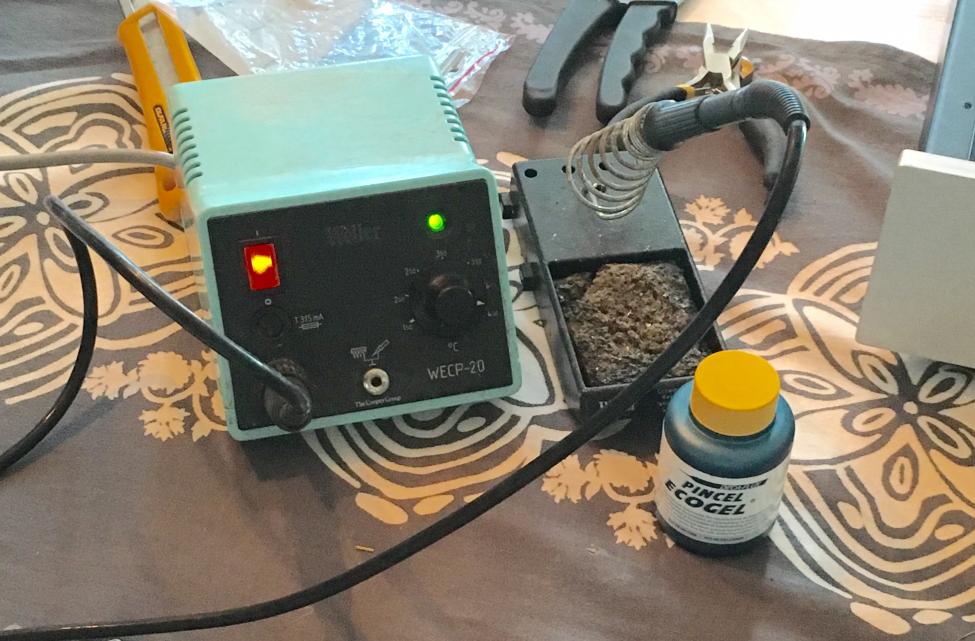

Brukte gassloddebolt og et tynt tinn.
Nå har jeg hentet den store bolten og litt tykkere tinn, et sølvtinn jeg fikk av selveste LMC, som definitivt ikke slipper sekunda vare innenfor dørstokken!!

Vis vedlegget 391984

Skikkelig nasehår svier må til!!

Og ampene låter best når de er bygd på kjøkkenbordet! Bare se på Pass!



[Hornlyd]

Sånn?



[oks81]

Nydelig!!



[Hornlyd]

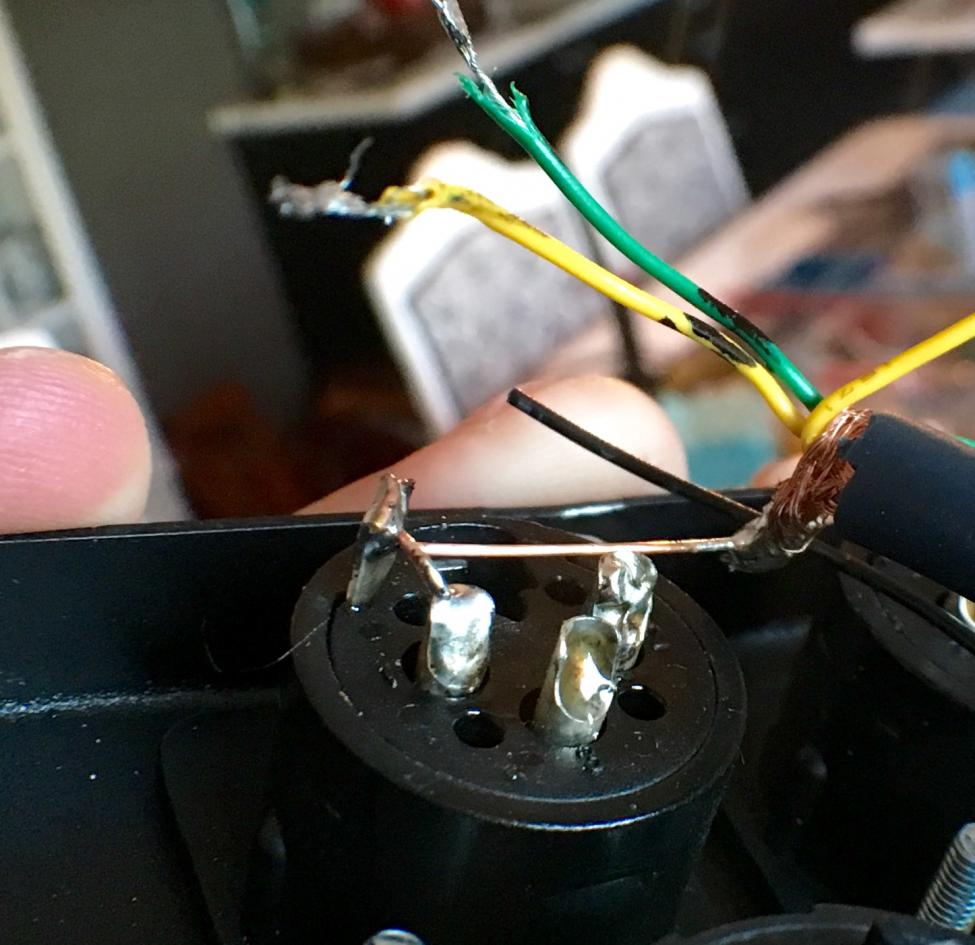

Det sorte er tusj. Nå fyller jeg mer og lar det flyte ut:



[oks81]

Pass på å tvinne kordelene i ledningene godt før du lodder. Også skjermen. Ser det stikker ute en kordel på skjerm. Prøv å unngå slik. Virker som antenner på støy.
Skal ikke ta motet fra deg, så derfor; den skjermloddingen din er bra, den holder sikkert vekten av en hel gris! Skryt er viktig!!

Bruk gjerne nebbtang til å tvinne kordeler.



[oks81]

Kanskje du sliter med å få tinnet til å flyte utover kobberstrengen? Skrap litt med en kniv eller et skrujern før du legger på tinn, kan legge seg et belegg på strengen.



[emokid]

Jeg synes det ser ut som om du har skapt deg selv unødig mye jobb med skjerming og dertil lodding, spesielt når du ikke har lodding helt i fingrene. Som du ser av bildet av mitt bygg ble den helt tyst med fletting av venstre og høyre kanal hver for seg med god avstand til 230V og høyttaler.

Uansett løsning:

Ta deg litt tid til loddetrening før du fortsetter, ellers kommer du til å irritere deg grønn over dette bygget når du er mer stødig. Foreløpig ser ikke loddingene dine spesielt bra ut for audionevrotikere....

Lodding er i mine øyne:

Ren og riktig loddespiss
Riktig temperatur (jeg liker den litt høy)
Metode
Timing.

Lag en god endeterminering med riktig lengde, og tvinn lederne stramt. Fortinn kabelenden (Ta gjerne bittelitt tinn på loddebolten så du får god varmeovergang fra bolt til terminal\kabel).
Fortinn terminalen og se til at det flyter godt ut og at det er nok tinn til å dekke det du skal lodde på.
Hold i kabelenden, gjerne med en liten nebbtang. Varm opp den fortinnede terminalen til du ser det tinnet flyter.
Trykk kabelenenden inn i det flytende tinnet, og ned mot terminalen så du får fysisk kontakt mellom leder og terminalgods.
Fjern loddebolten så fort du ser det varme tinnet flyter over kabelenden.
Hold lederen i samme posisjon til du ser tinnet stivner igjen.

Rengjør bolten etter hver sekvens!



[oks81]

Må ikke ta fra arbeidsgleden til gutten
Er fint mulig å fikse dårlige loddinger senere!

Emo har helt rett i prosedyrer!



[emokid]

Lettere å ha arbeidsglede når man får det riktig til med en gang

Ble arbeidslysten helt borte HEL, ble så stille....



[oks81]

Tenker det er bare et lite batteribytte som skal til så er det full drift igjen!
Selv er jeg langt fra noen ekspert lodder, men greier å få duppedittene til å henge sammen på et vis...
Det krever tålmodighet og trening for å bli god. Kanskje eller annen stikker innom og gir et lynkurs?



[Hornlyd]

Neida.

Mye å gjøre ellers disse dagen på jobb og privat.

steinkaare (på HFS) er nabo og lærer i elektronikk på videregående. Han kommer bortom på en lodde-kvalitetskontroll

Har også fått silikonpads til Hypexen så det ser ut som om jeg blir ferdig om kort tid. Så får vi se om SIT blir eller går??



[oks81]

Da blir det pedagogisk riktig også!!



[Hornlyd]

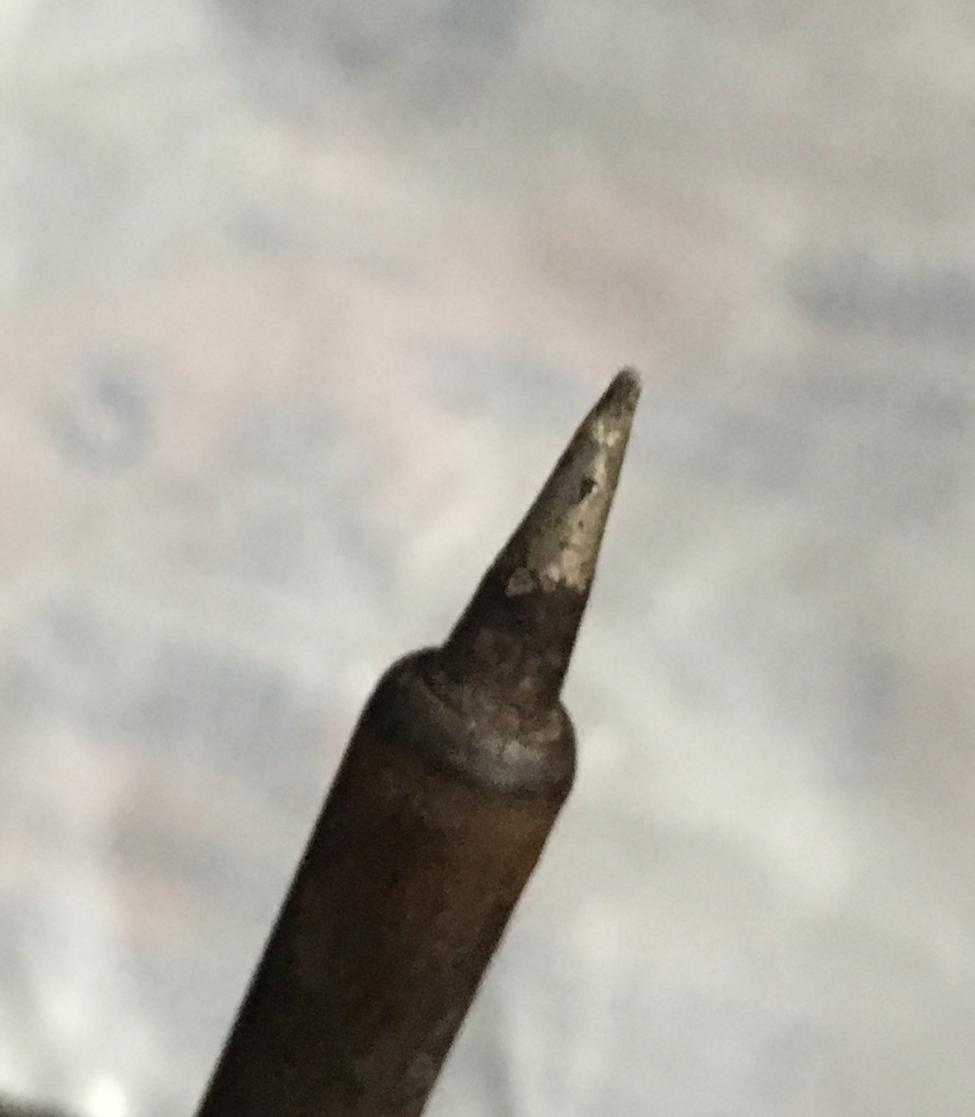

Bør denne spissen skiftes?



[oks81]

Tror ikke det er nødvendig.. Du kan jo ha en spiss med litt flate, dette gir gjerne litt større varmeoverføring når du skal f.eks lodde skjerm.
Tror likevel ikke du får anmerkning av steinkaare om du stiller opp med den der



[Hornlyd]

Giftig loddetinn må til



[oks81]

Loddetinn, maling, lim, hva som helst, det som lukter verst og svir mest i øya er best uansett!!



[Hornlyd]

Da er kvalitetskontrollen gjort. Min runde to var ikke så gæærn



[oks81]

Har aldri vert i tvil på at du ikke skal få til det her!!
Pågangsmot + løsningsorientert = godt resultat! (en av oks sine oppdiktete lover..)



[Hornlyd]

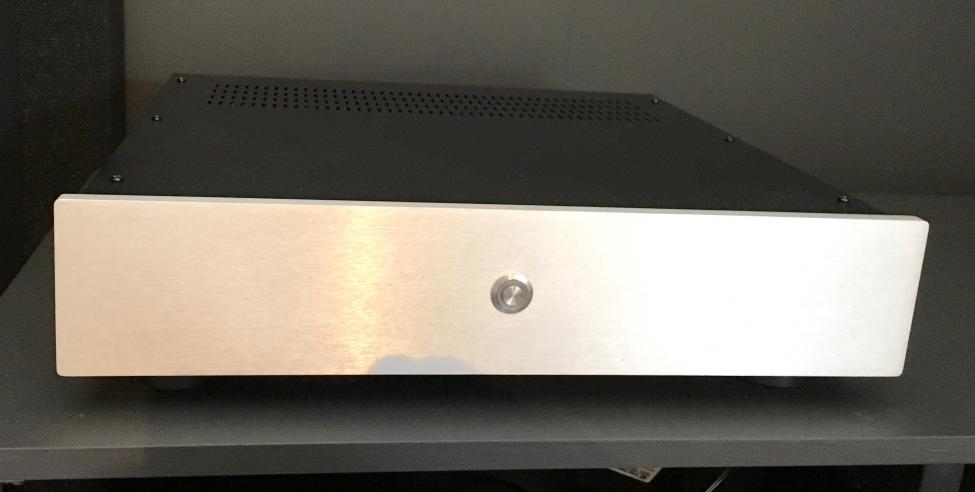

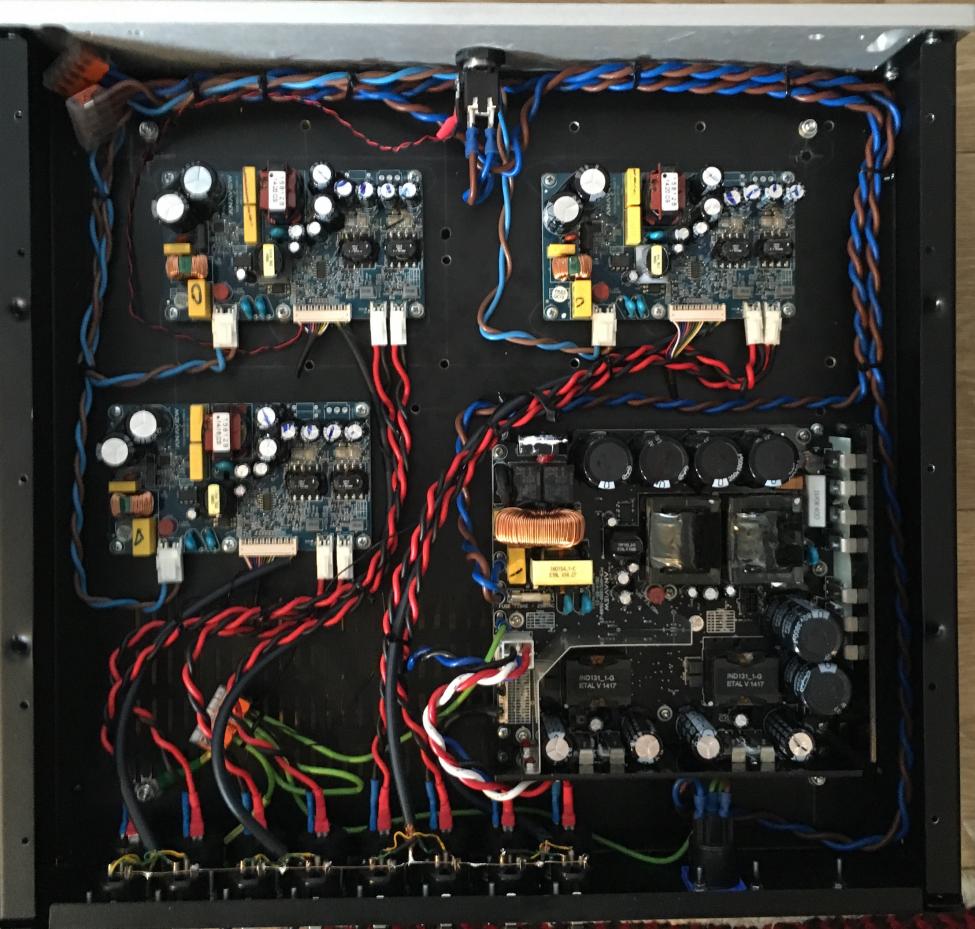

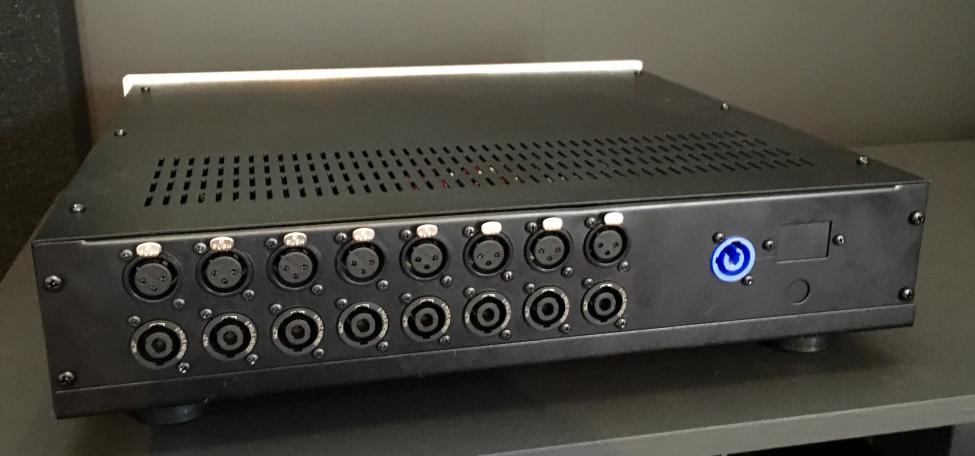

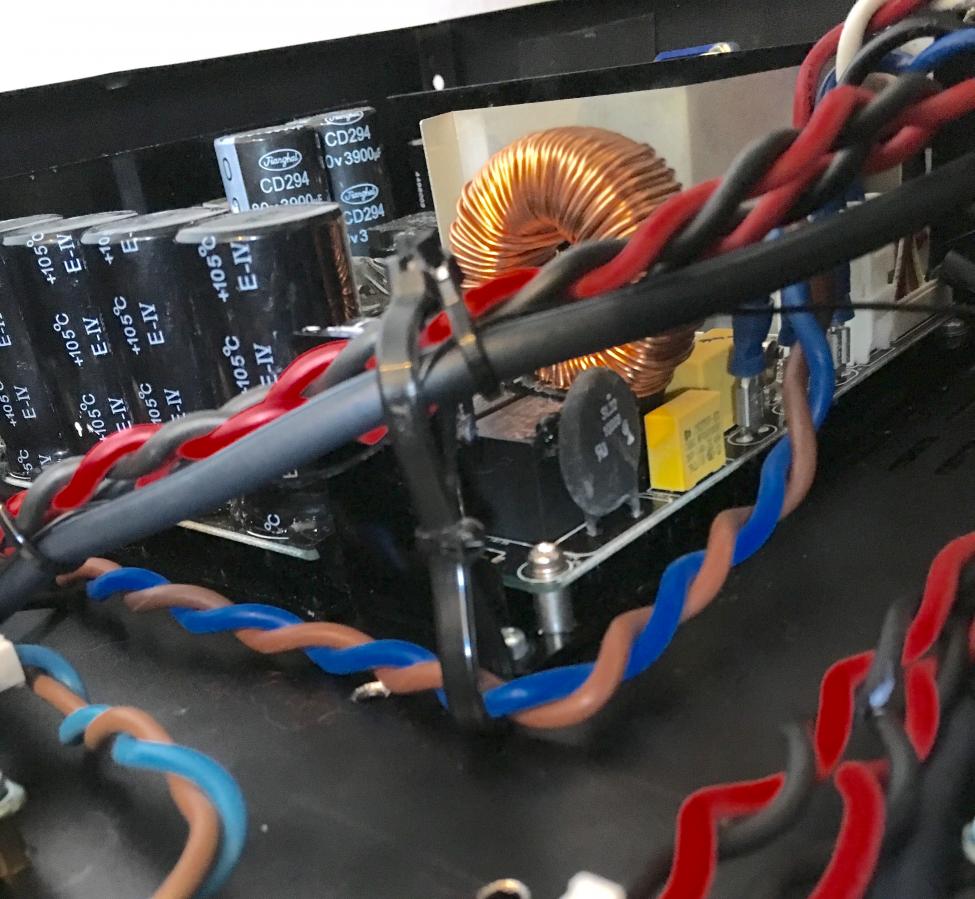

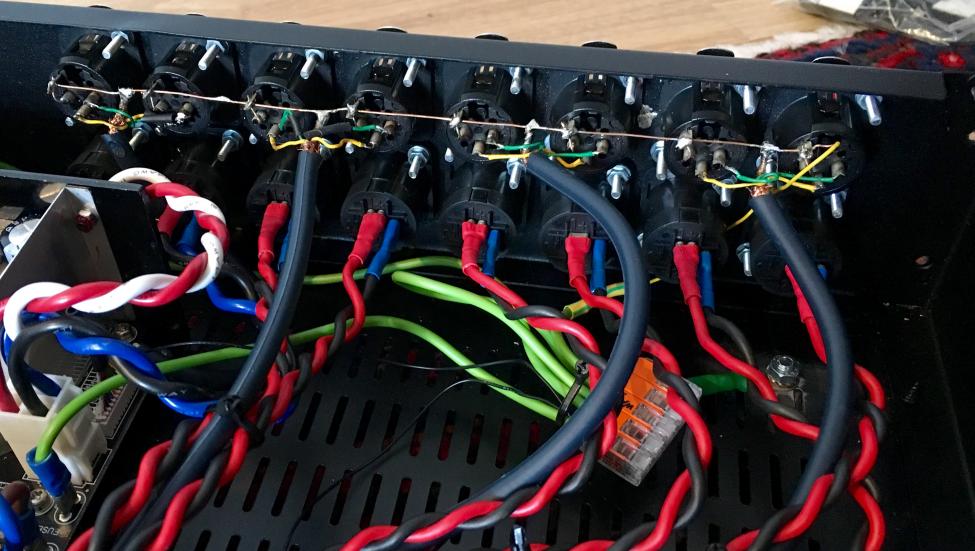

Puhh...ferdig

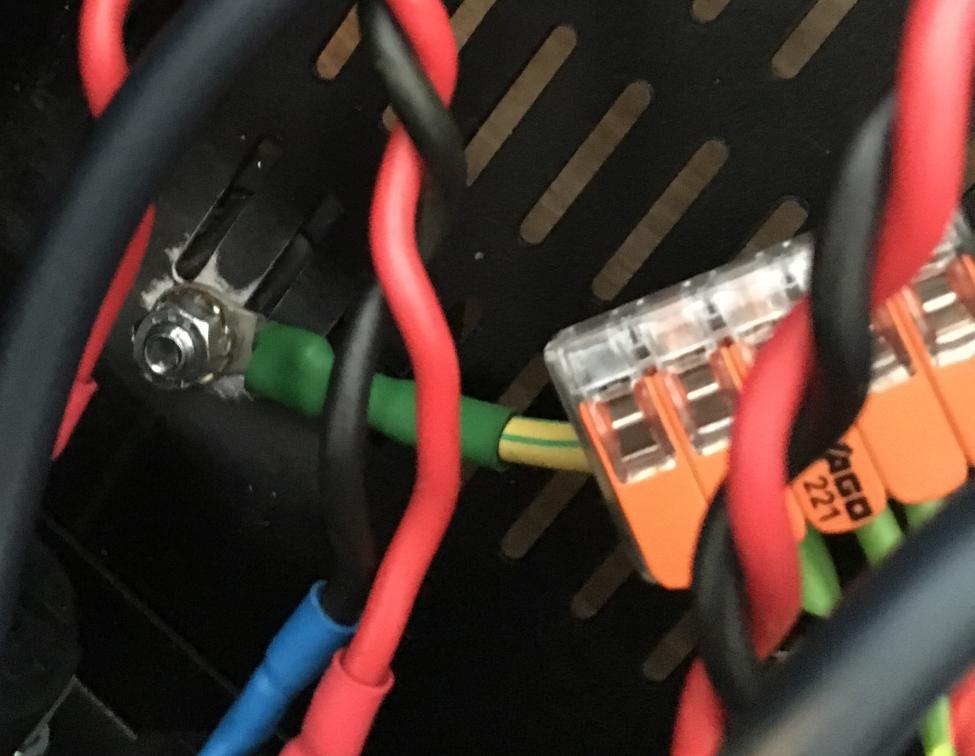

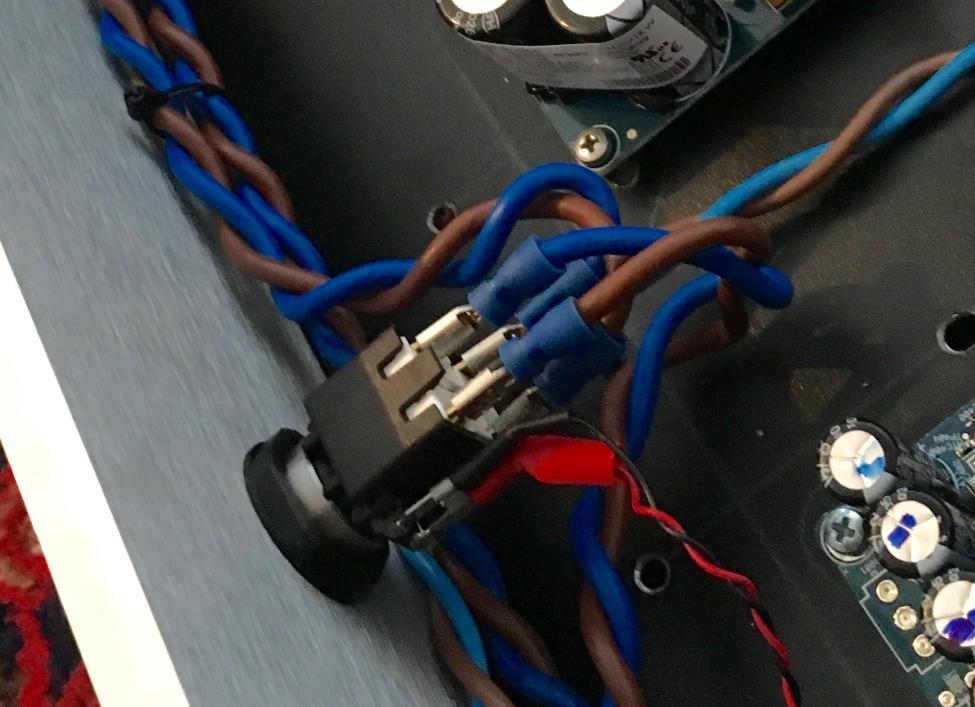

Lurer på om kabebelskoene til brytern bør ha krympestrømpe?

Ellers krysser ingen strømkabler signal eller strøm. Det er litt trangt rundt hjørnet ved AMS1000 men der lagde jeg en strips-variant som løfter signal og ht 4 cm over strøm.



[Hornlyd]

..



[oks81]

Dette er FLOTT!!
Jeg finner ingen opplagte feil! Putt på strømper på kabelskoene på bryteren om du mister nattesøvnen av det.
Når du har gjort såpass, ville jeg gjort det også!

Da er det vel bare å holde for øra og fyre i gang!!

Har nevnt det, men jeg bruker selv gjerne vernebriller ved første oppstart.

Når du har fyrt opp ville jeg målt over innganger og utganger at du ikke har noen spenninger der. Mål både DC og AC.



[JoHoo]

Flott jobbet Hansie!

Ser frem til førsteinntrykk



[Hornlyd]

Glemte motstand på LED ledningen. Får høre med steinkaare om han har



[JoHoo]

Satt i går kveld og switchet litt mellom en allout dual mono Aleph J og AMS 0100 på kompdriveren for å pröve å sette fingern på forskjellene.... Lettere å ta fatt i de for meg med mitt patetiske toveis system i forhold til din hornhaug



[oks81]

Bare koble fra LED, så måler du spenning ut til LED når du har fått satt i gang.
En bagatell!



[Hornlyd]

Satt i går kveld og switchet litt mellom en allout dual mono Aleph J og AMS 0100 på kompdriveren for å pröve å sette fingern på forskjellene.... Lettere å ta fatt i de for meg med mitt patetiske toveis system i forhold til din hornhaug

Og konklusjonen er?



[JoHoo]

Vil du höre masse audiofilt svada???

Egentlig ingen konklusjon. De har forskjellige unike kvaliteter, og kunne levd med begge to i oppsettet.

Enkelt fortalt er ams0100 betydelig mer transparent. Mer plass mellom instrumentene og mer romslig lydbilde. Dynamikken virker overlegen og det er mye mer skummelt å lytte med ams. Skvetter og hopper i sofaen spesielt med litt spenstig klassisk
Ennå alephen er litt mer grötete og uspenstig, så er den forbannet örevennlig. Vanskelig det her... Heldigvis er inkvisisjonen på vei da jeg trenger noen par med örer til.
Så er jo en svær, varm og tung boks litt mer tilfredsstillende å ha i racket enn en liten snusboks. Er jo verd noe det også.

Som sagt spennende å höre litt svada fra deg også. Blir sikkert vanskelig å sammenligne med hver og en forsterker i et så komplisert oppsett, men helhetsinntrykket blir nok ganske annerledes når du får justert dette til. Og jeg har stor tro på at det blir til det bedre med en type forsterkeri fra midbass og heleveien opp.
Må også bli en kjærkommen forenkling av systemet og racket



[Hornlyd]

Jeg tror nok at det er i mellomtonehornet slaget står.
Det blir SiT vs AMS0100. Gainforskjell på 2 dB. Enkel skuring å teste....tror jeg



[oks81]

Er hvordan det låter viktig også??
