Ser jo temmelig frisk ut den gamle morsomme saken. Men igjen, kan ikke se at noen av resultatene fra Shaknspin samsvarer med tlf, hvordan kan du hevde at sistnevnte har noensomhelst verdi?



[Balle Clorin]

Samme spiller stift i ukjent tilstand alder/brukStid, men den er merked det samme som originalen i 1982 Denon DL-60



[MakkinTosken]

Hva trenger den av service?



[Balle Clorin]

jeg har ikke gjor noen ting annet en å kjøpe den fra en enke.
finnes recap sett på nett



[tkr]

Prøver å bli klok på grafene dine-
Frekvensrespons vs. kapasitans skjønner jeg jo, men hva er disse overharmoniske greiene, og hvor mye av det er hørbart?
Mvh



[Balle Clorin]

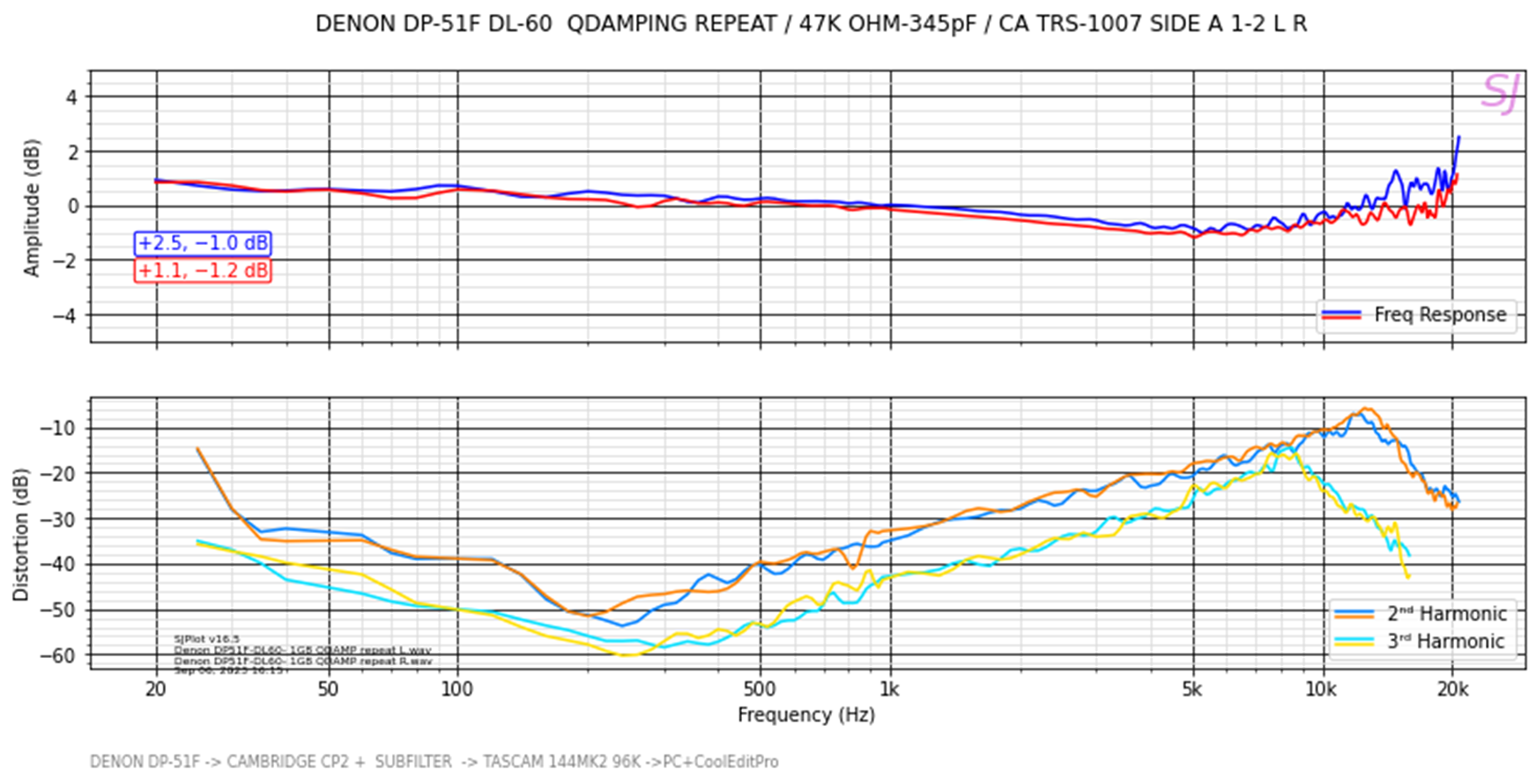

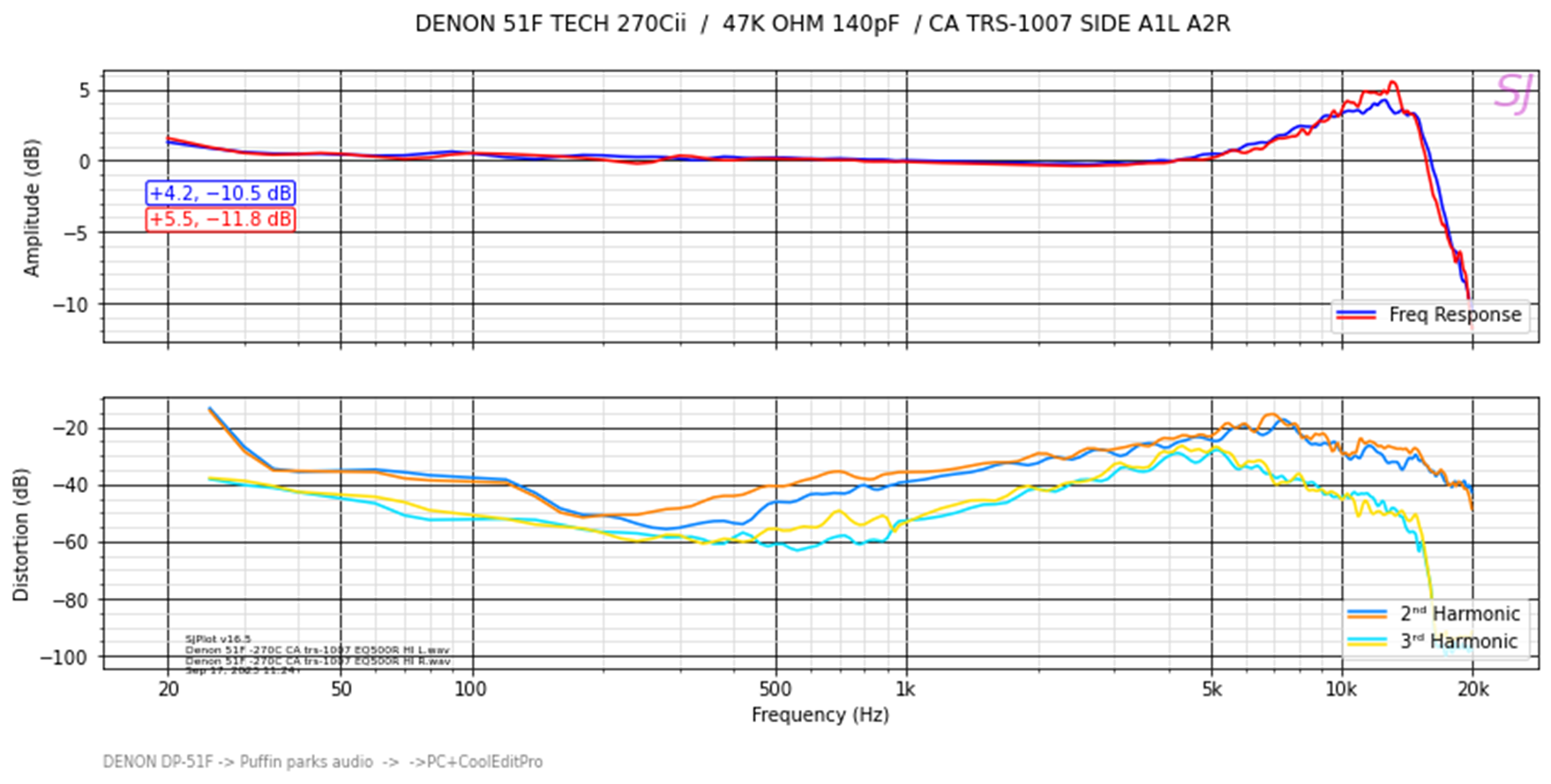

Den øvre kurven viser følgende
1.signal/Volt mot økende frekvens. Blå venstre kanal Rød høyre
2. stiplet linje viser kanal separasjon/crosstalk dvs hvor mye av signalet i en kanal som lekker over til den andre. , jo lavere og likere verdi mellom kanaler desto bedre.
3. det svakt blå og gult viser forvregning med 2 harmoniske og 3 harmoniske i db , for hhv venstre/høyre kanal. -20 er 10% og -40 er 1%

THD to dB - convert percent % to decibels dB percentage voltage % vs per cent converter THD+N total harmonic distortions calculation signal distortion factor attenuation in dB to distortion factor k in percent decibel damping - sengpielaudio Sengpiel Berlin

Calculate THD and distortions decibels dB to percentage % per cent percent voltage % vs converter and dB signal distortion THD+N total harmonic distortions factor attenuation damping - Eberhard Sengpiel sengpielaudio

www.sengpielaudio.com

Man hører 0.2% forvregning på rene sinustoner, men på musikk er 3% ikke å oppfatte som plagsomt, I bassen kan 10% være uproblematisk . Svært få pickuper klarer <10% i hele frekvensområdet . Siden få her inne hører over 16khz vil 2harmonisk forvregning over en grunntone på 8khz ikke være hørbart.

Forvregning høres ikke nødvendigvis dårlig ut, det gir en viss klang , akkurat som er instrument . Det er forvregningsspekteret som gjør at trompet høres ut som en trompet og ikke blokkfløyte .



[tkr]

Takker!

Mvh



[Valentino]

Liker trynet på Denonen, kanskje fordi den gir meg Revox-vibber.



[Balle Clorin]

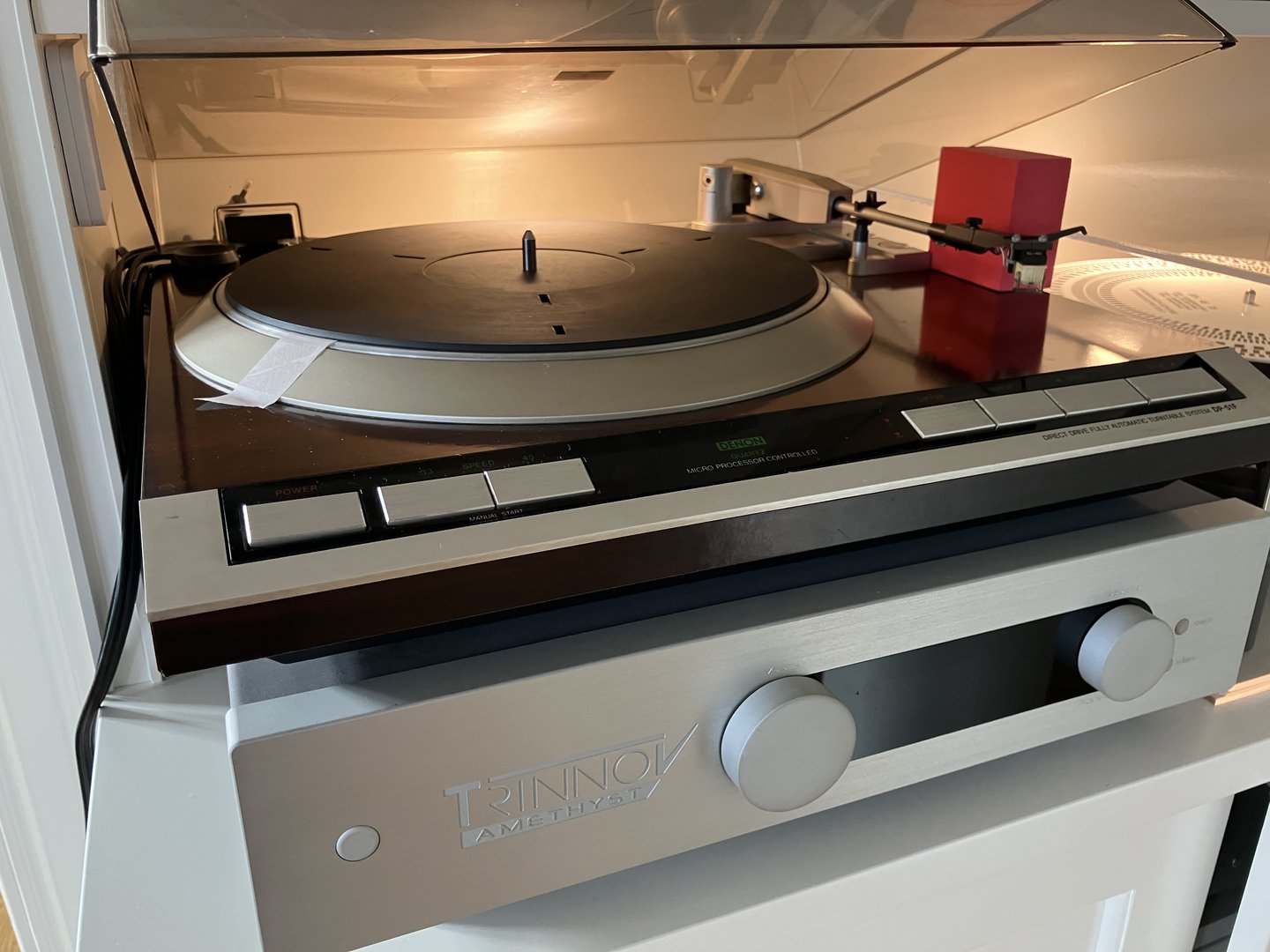

Det beste er at den er en av de få Denon som passer i hylla, den tar her plassen til CD spiller , som rykker ned i en skjult hylle.

Falt både for Denons hastighetsløsning og en interessant armteknologi.

prøveoppstilling



[Balle Clorin]

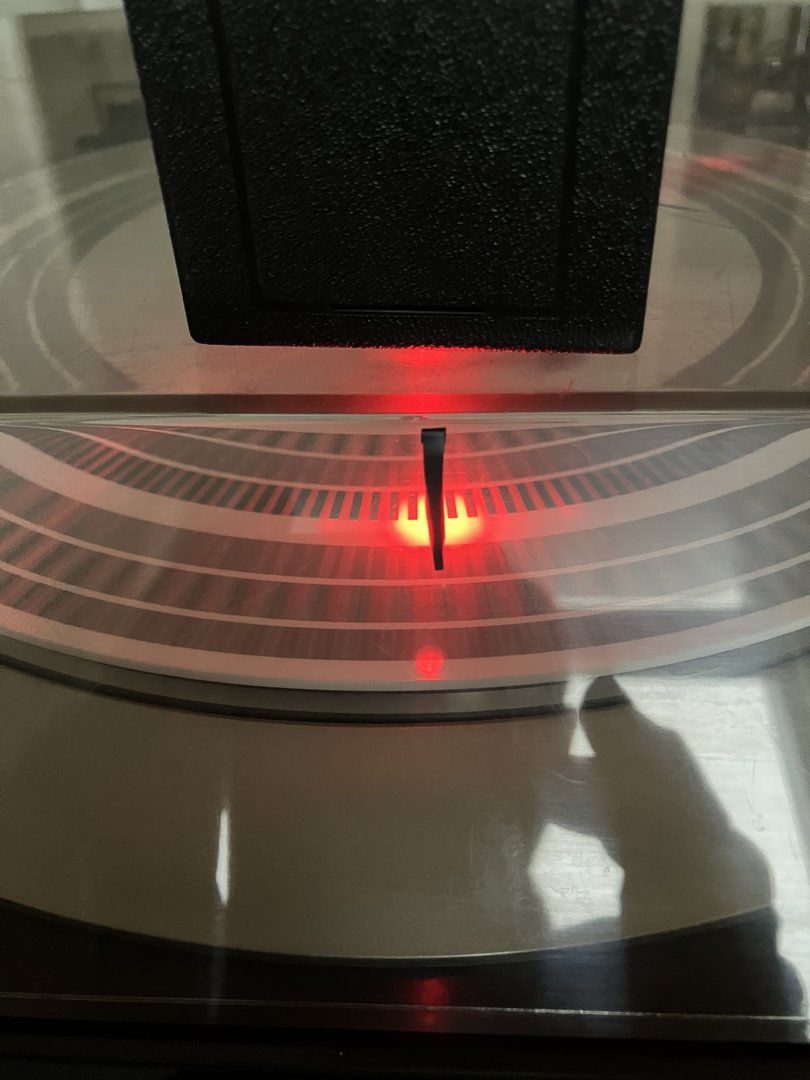

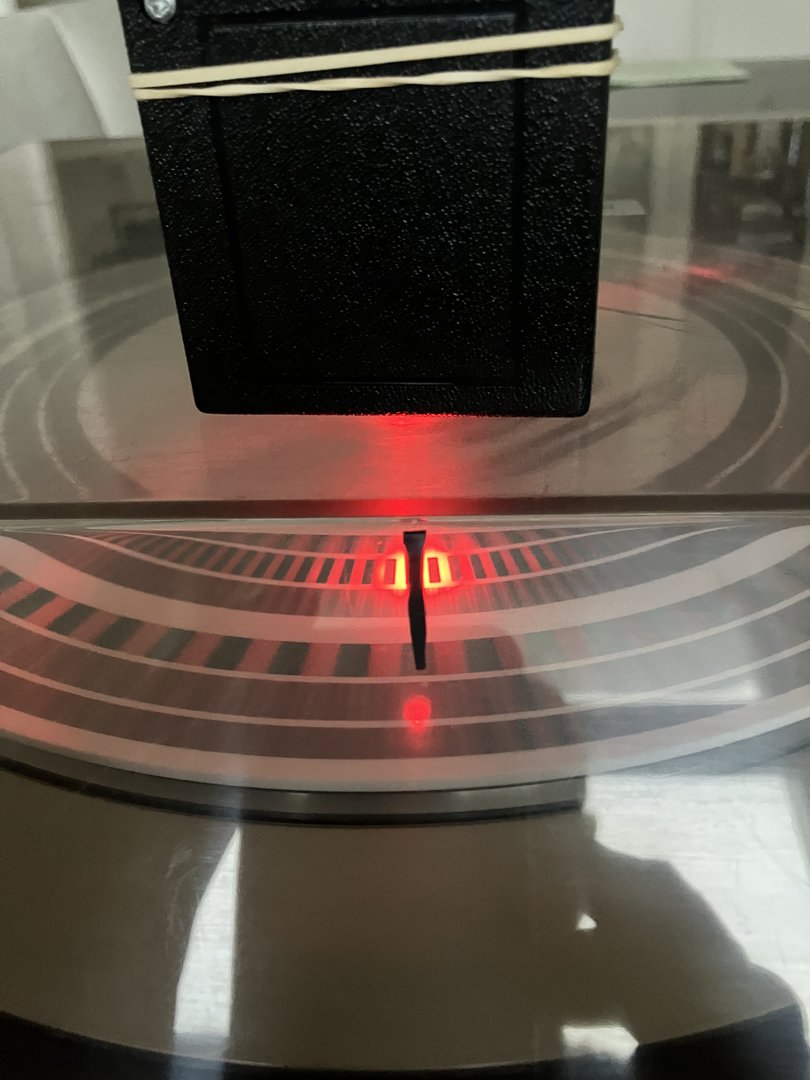

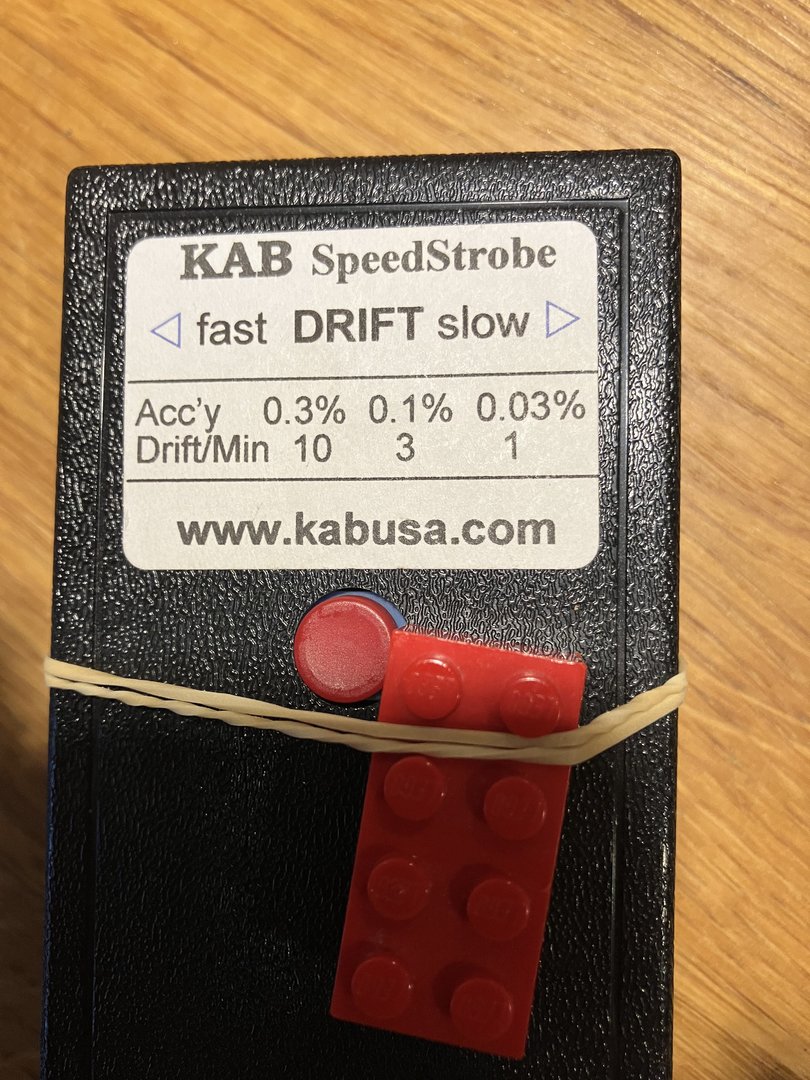

33 1/3 og 45 RPM stemmer perfekt , strekene flytter seg ikke en tøddel, etter 3 minutter gadd jeg ikke glo lengre..



[MakkinTosken]

Armen synes jeg er også er fascinerende. Snuste en gang i fordums på en 47, men ble ikke av.



[Balle Clorin]

DENON DP-51F Specifications Denon / Den On

audio-database.com

Fikk lyst på Fetterne fra JVC også, QL-Y5/7 som har samme armteknologi, men de er som de andre Denonene for svært for min hylle…



[Balle Clorin]

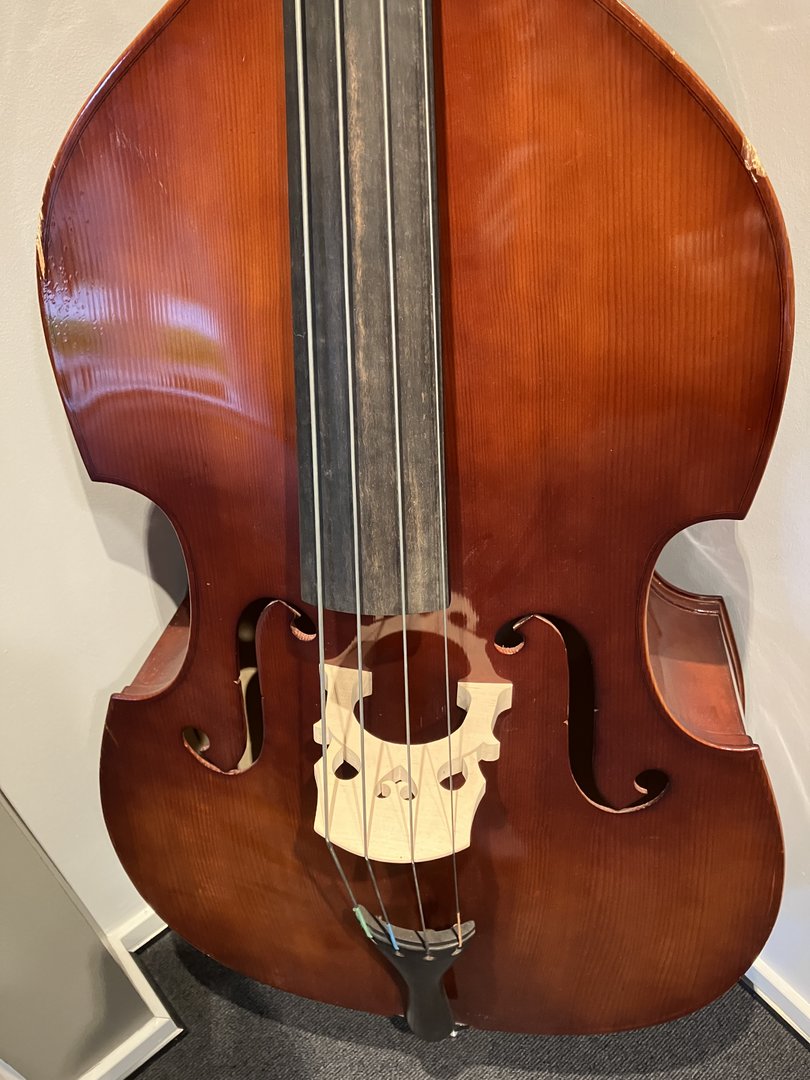

Frekvensplot av kontrabass dypeste streng..40-82- 120-162-205 Hz

og den tynneste 92-185-279-377-470-561 Hz

The Importance Of The Low A-String On Bass Guitar – FuelRocks

www.fuelrocks.com

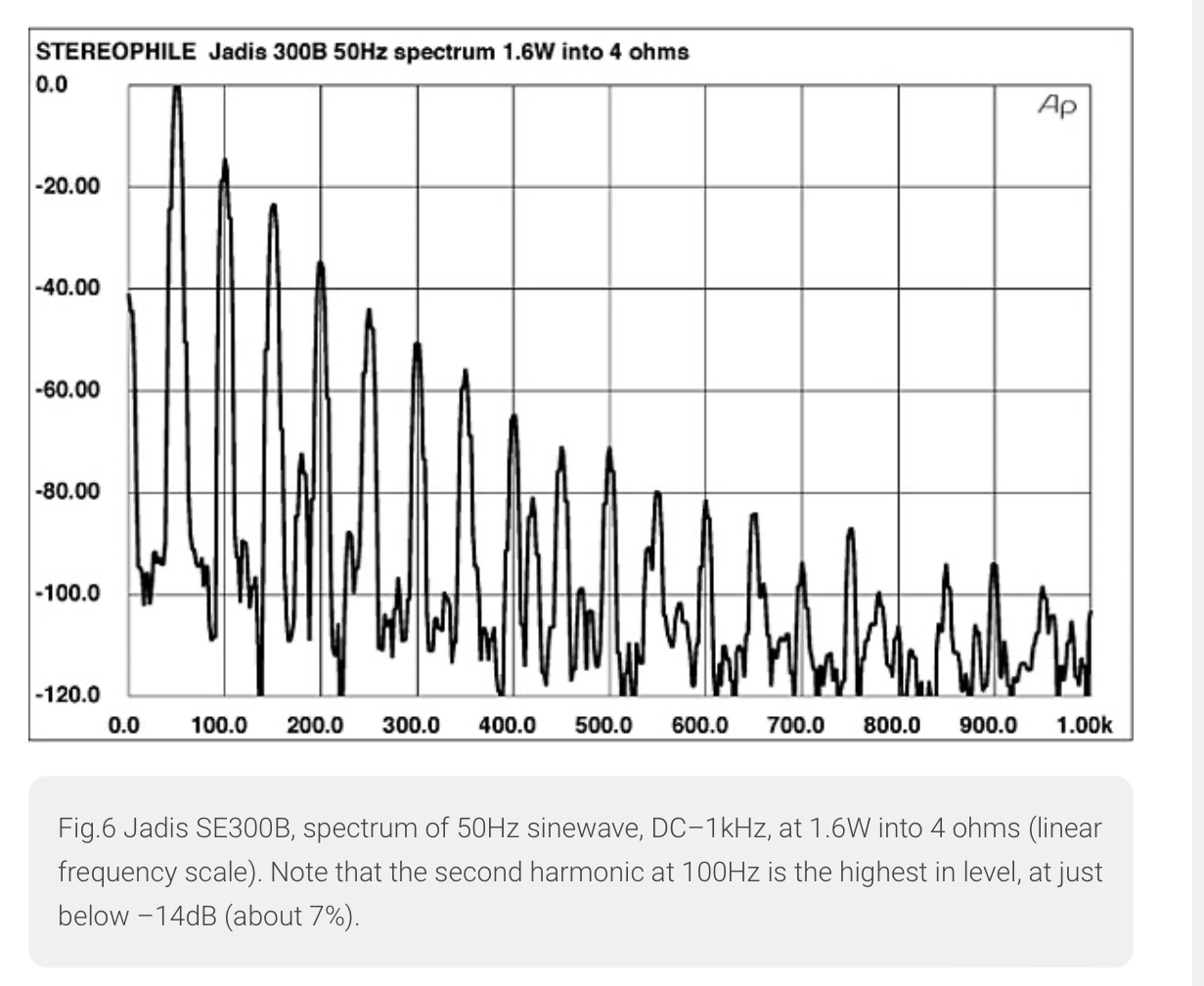

Relavant når man funderer på hvorfor en forsterker med masse forvregning kan høres helt greit ut, harmonisk forvregning gjemmer seg blandt overtonene til instrumentet ..,bidrar til en variant av den reelle klangen
Denne er nokså ekstrem , men med mindre/ lavere topper blir ikke fargingen så ille som man kan tro



[Balle Clorin]

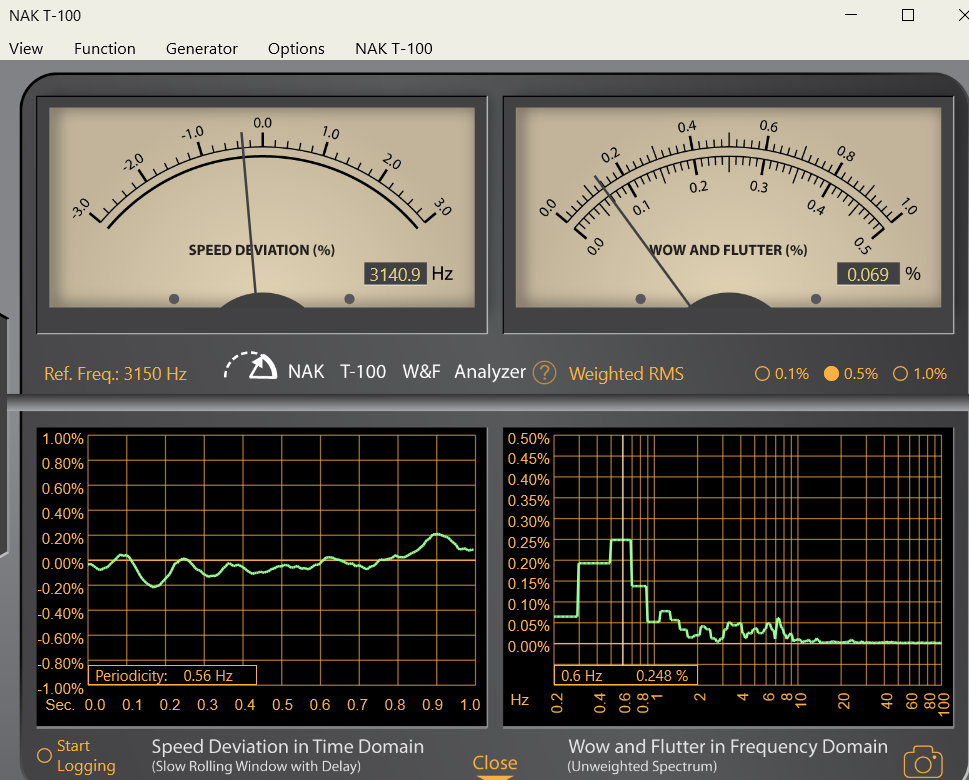

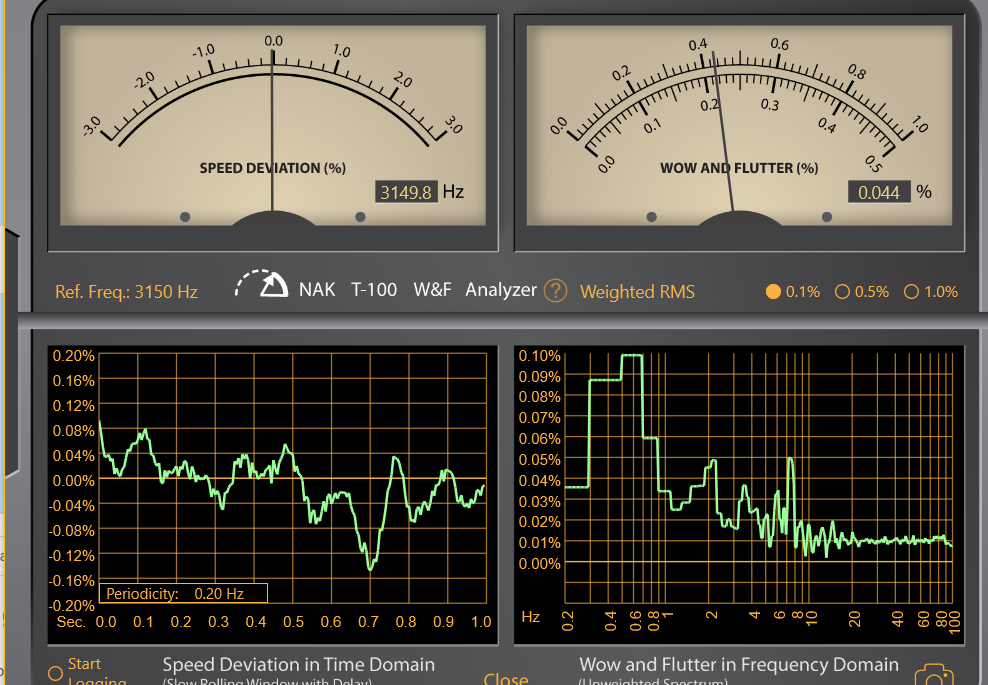

Nok et verktøy for den useriøse amatør.../Test spor Clearaudio testplate 3150Hz)

NAK T-100 Audio Analyzer for Mac/Windows (anaxwaves.com)
OBS nyter ikke å spille av wav fil og loope Otput-Input, MÅ HA separat kilde,, i hvertfall klarer ikke min PC å multitaske inn-ut, får bare rare tall da..

Beltedrift...

Direct drive

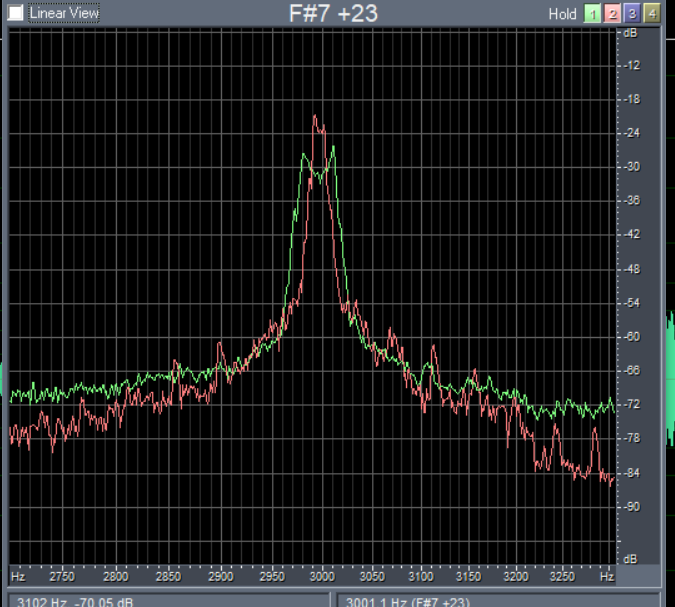

forklaring på rar opførsel...
Thank you for choosing the app, as well as the feedback. What you described is a known side-effect. The short answer is signal distortion. The full answer needs a little bit more words to explain:

In the digital domain, there are two algorithms for analyzing W&F: (1)Zero-crossing, (2)Hilbert transform. The zero-crossing method is relatively straightforward. It is less sensitive to signal distortion, but it can’t provide deeper information such as W&F spectrum. The T-100 app uses the second method which is the Hilbert transform. It can provide deeper information, such as the W&F spectrum in the advanced W&F display. However, the downside of the Hilbert transform is that it is quite sensitive to distortion(s) of the input signal. Nothing is perfect...

So, what you have seen is presumably a result of potential distortion in the input signal. While this is an undesirable side-effect, it can also be an indicator of potential problem(s) in the audio path, as distortions are often level related. Hope this helps.



En annan tesplate.

Den store direktedrift-tråden

En rosa LP12 med regnbuer og enhjørninger hadde nok vakt begeistring :) Men en LP12 er vel strikkspiller og ikke en DD?

www.hifisentralen.no



[Balle Clorin]

Samme PU . flyttet mellom 2 platespillere+RIAA var heldig med stiftrokkering til Denon DP-51F . Bedre balanse, tok av og satte inn igjen stift ved PU montering, eller så er det RIAA balansen jeg har klusset til påden ene


Først Denon DP-51F ( Øvre middelklasse 1982- elektronisk armdemping) og Parks Audio Puffin 47k og 140pF med Technics/national EPC-270Cii med Tonar 6449 Hyperelliptisk nål Made in Japan( Antagelig Nagoka)

Samma PU på Sony PS-212, billig direktedrevet 1978. Cambridge CP2 RIAA

Denne PU trenge en last på ca 25k og 830pF for å temme toppen til å bli flat



[Balle Clorin]

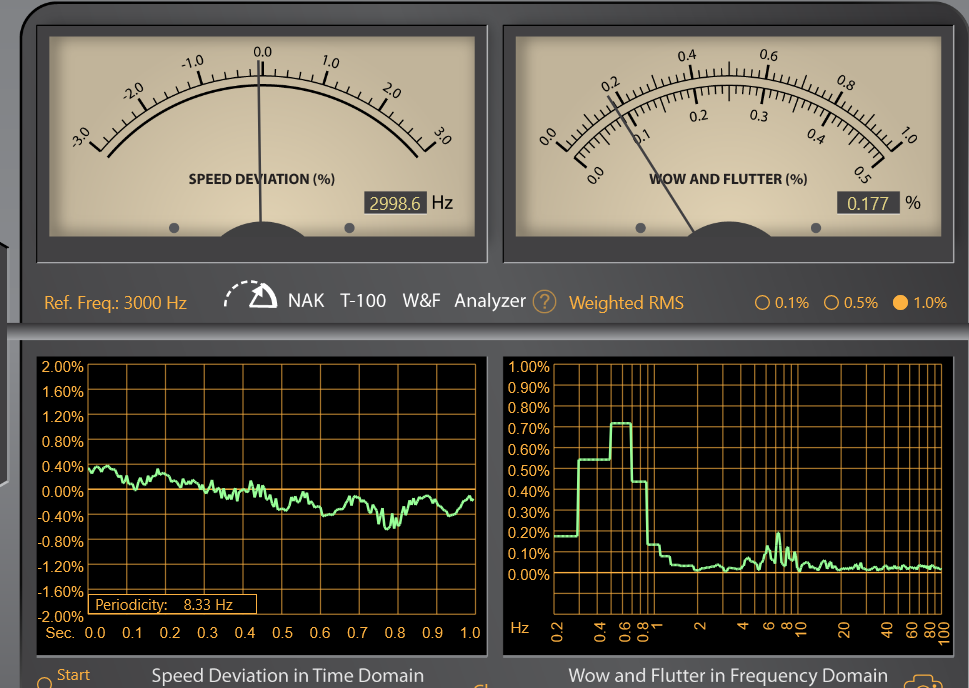

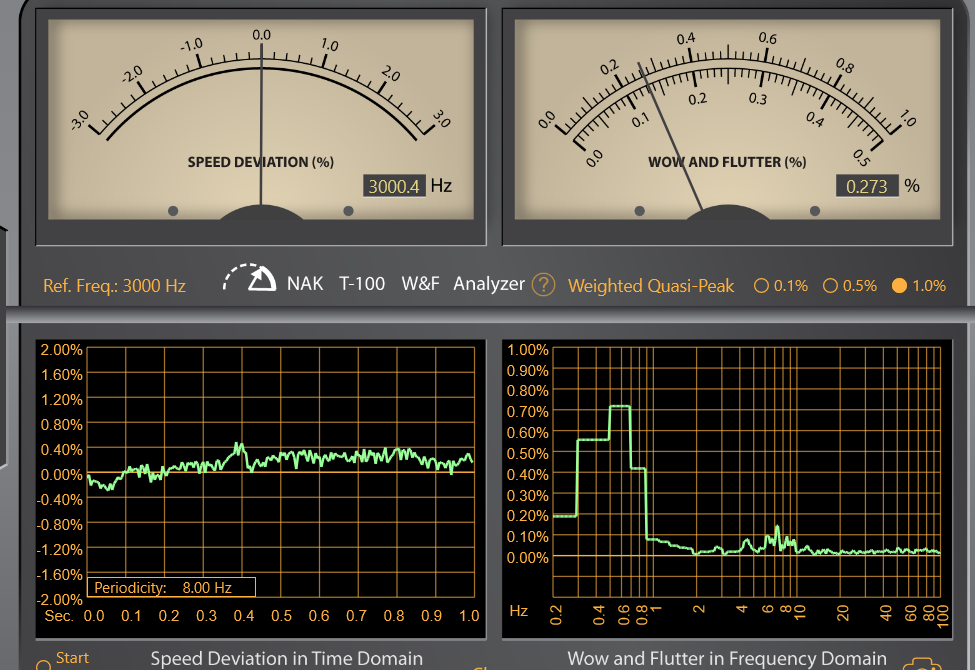

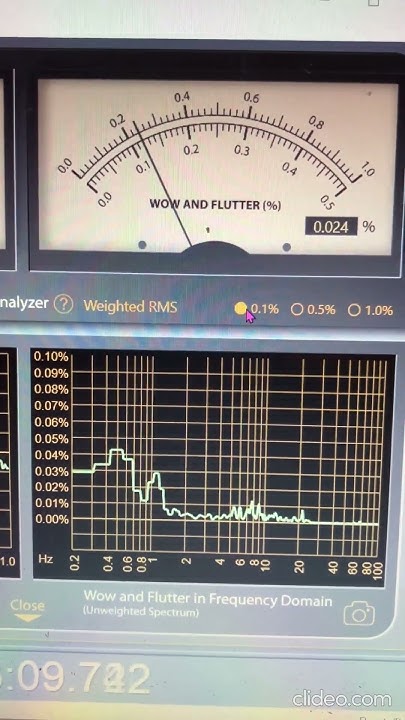

direktedrift eller belte?Målbare forskjeller med mitt nye leketøy , men det varierer stort med valg av testplate, orientering av platen, og vær og vind (for belte).
Viserne svinger opp og ned og et øyeblikksbilde er ikke helt represantativt, men Direktedrift har halve wow til belte. Litt oppsiktevekeknse at Belte har like mye flutter som direktedrift, mulig det ligger i testplaten?- antagelig ikke ikke samma frekvenser-. Testplaten her er Bruel&Kjær QR2010

Effekt av sentrering av testplate... før sentrering peak på 0.1+%

Etter sentrering, en ørliten endring..halveres wow komponenten til 0.05%



[Balle Clorin]

Wow & flutter explained

Wow & flutter and how to measure it.

reflectiveobserver.medium.com



[Balle Clorin]

gode linker
Tuning-Fork-잡지-1권-1980-파이오니어.pdf (audiopub.co.kr)



[PederP]

gode linker
Tuning-Fork-잡지-1권-1980-파이오니어.pdf (audiopub.co.kr)

Pioneer Tuning Fork Quarterly Audio Service Guide Manual | HiFi Engine

www.hifiengine.com



[Balle Clorin]

Jepp , fant resten der jeg også



[Balle Clorin]

W&F presentert på alle mulige vis, Shakenspin =grønn kurve er gamle data, ike tatt opp samme dag som resten. Gammel billig DD spiller fra 1978, er ser man tydelig hastighetevarisjoner på 2.5 og 5Hz som antagelig er det beltepurister anklagde DD for å ha på 70 tallet. Antagelig er det på tide å justere elektonikken etter 45år....for å komme på spec..



[Balle Clorin]

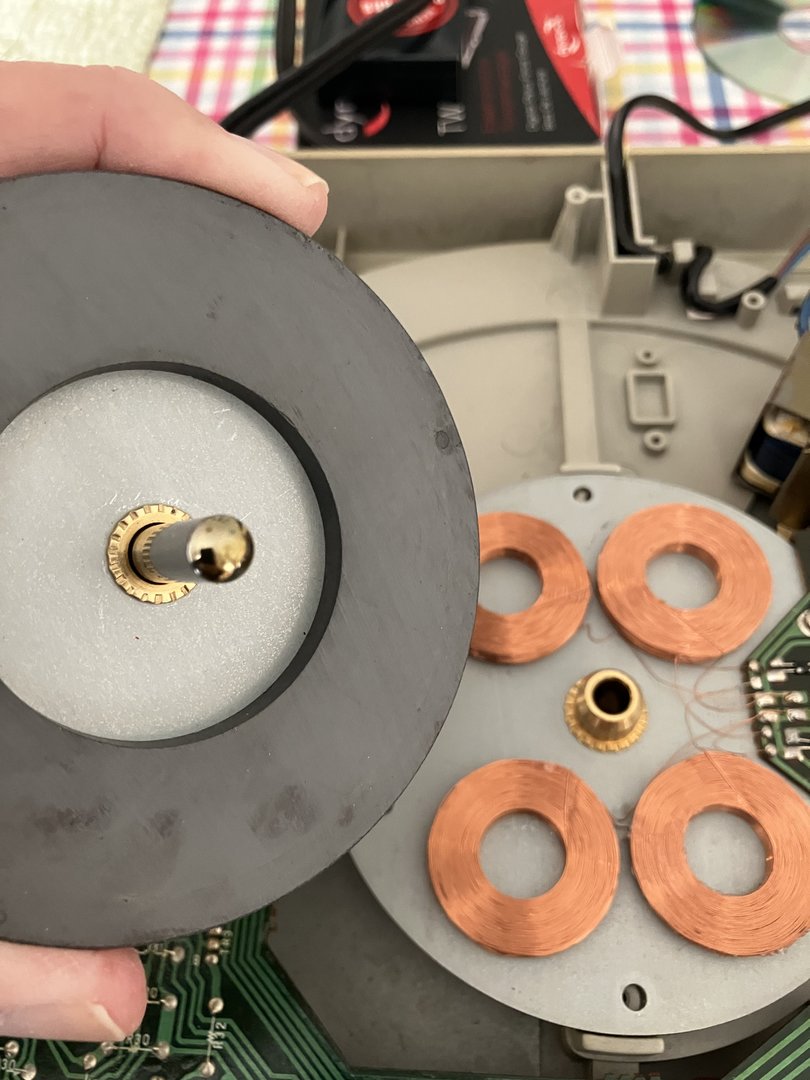

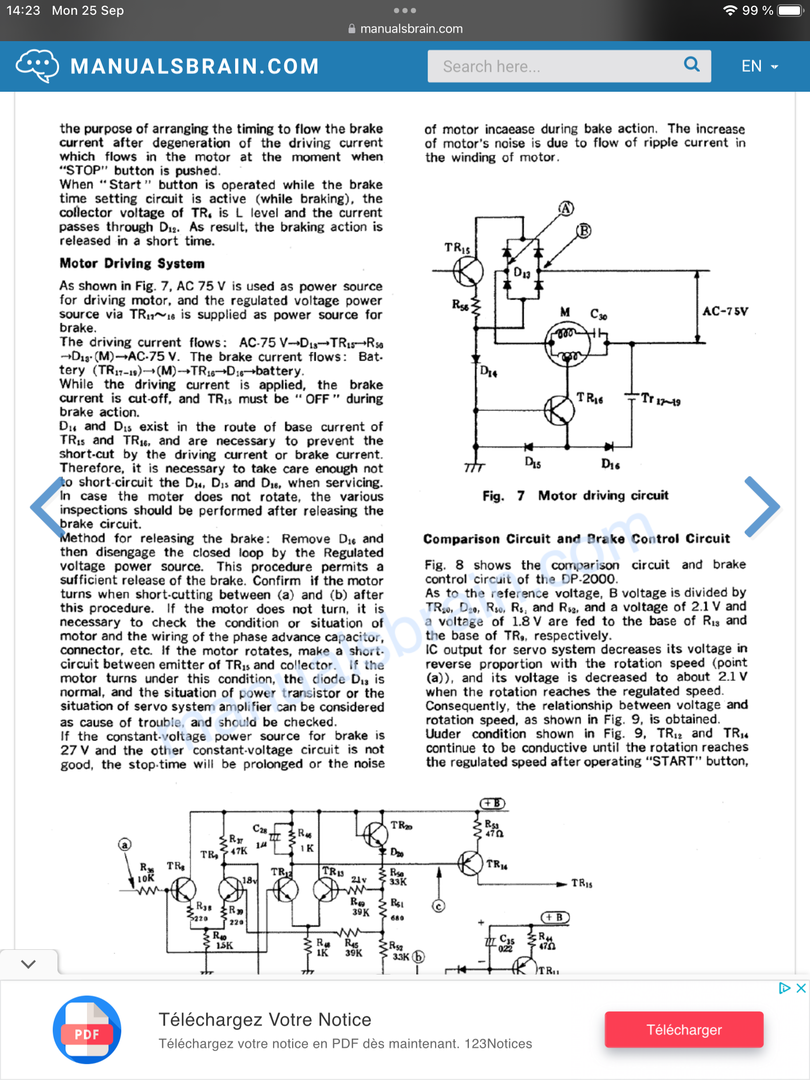

Denon AC motor prinsipp..

Two phase AC Servo Motor | Schematic diagram - EEEGUIDE.COM

For a low-power (a few hundred watts) control application, a balanced Two phase AC Servo Motor is ideally suited as it can be driven by means

www.eeeguide.com

Two Phase AC Servo Motor - 3 phase AC Servo Motor - Circuit Globe

In this article Two Phase AC Servo Motor and 3 Phase AC servomotor is explained. The connection diagram and torque speed characteristic is also shown.

circuitglobe.com

https://www.lencoheaven.net/forum/index.php?topic=36800.0



[Balle Clorin]

Funny little pseudo-microscope- Vinyl Engine

www.vinylengine.com



[Balle Clorin]

Side 64, What makes A good cartridge

https://worldradiohistory.com/Archive-All-Audio/Archive-HiFI-Stereo/80s/HiFI-Stereo-Review-1981-07.pdf



[Flageborg]

Det er utrolig fint med slike tilbakeblikk.......fra den tiden en spade.....var en spade
Produkter fra den tiden står på ingen måte tilbake for nymotens bling og jåleri
for oss som prioriterer lydbildet

Sakset fra artikkelen:
"They claim that the difference in sound
heard from many moving -coil designs is due
to "loose wires in the bobbin and those connecting
the coil. That extra brightness is
due to the harmonics generated by these
wires working as an artificial reverberation
device."

"Empire closed with an old
but still valid truism: the most cost-effective
improvement you can make in your hi-fi
system is to upgrade your cartridge."



[HasseBasse]

That extra brightness is
due to the harmonics generated by these
wires working as an artificial reverberation
device."

Var vel mest sagt av de, som bare produserte MM på daværende tid.
I tillegg er det jo fint, om man tror på julenissen også.
Å ryste litt med en ledning, og da har du automatisk ekkomaskin??
Vel det mest tullete utsagn i denne tråden til nå.



[Balle Clorin]

Strikken på Gyroen er i godlune idag...

Nok nerding for i dag

ikke helt..



[Balle Clorin]

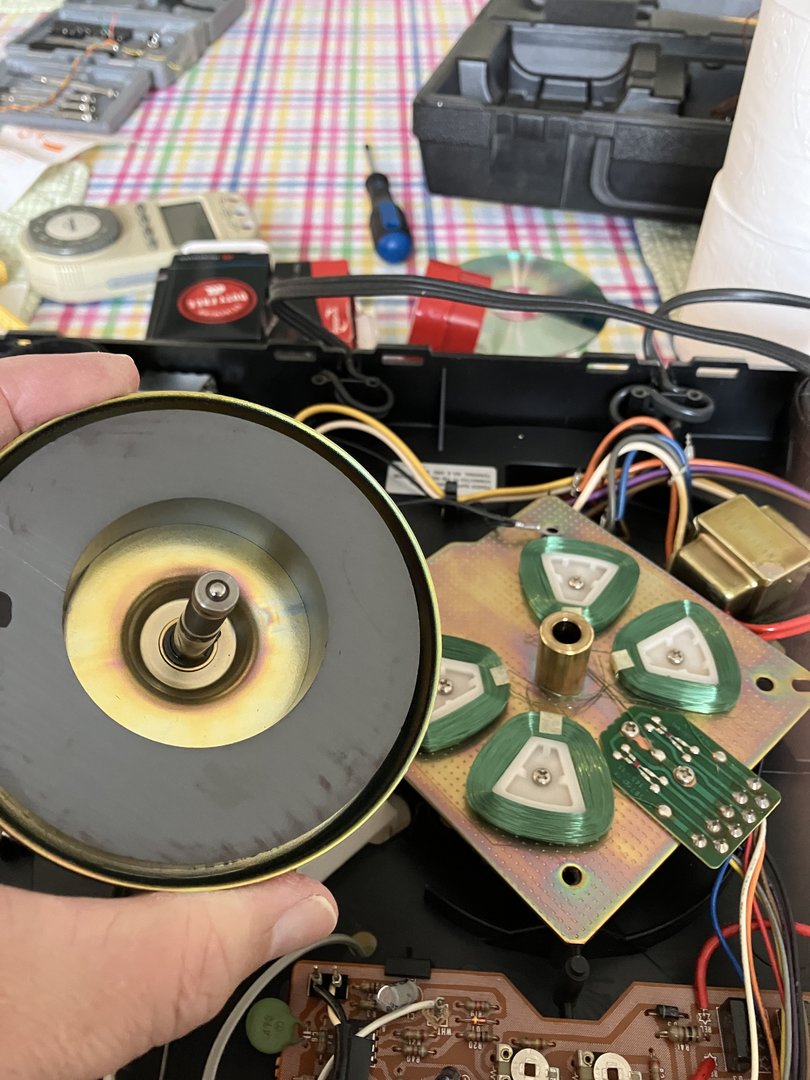

Skrotnissen slår til når kona er borte. Ment for kannibalisering av fungerende microprosessorer som er utgått. De passer nemlig på min DP-51F
Men spilleren fungerer den , morsom PU også..

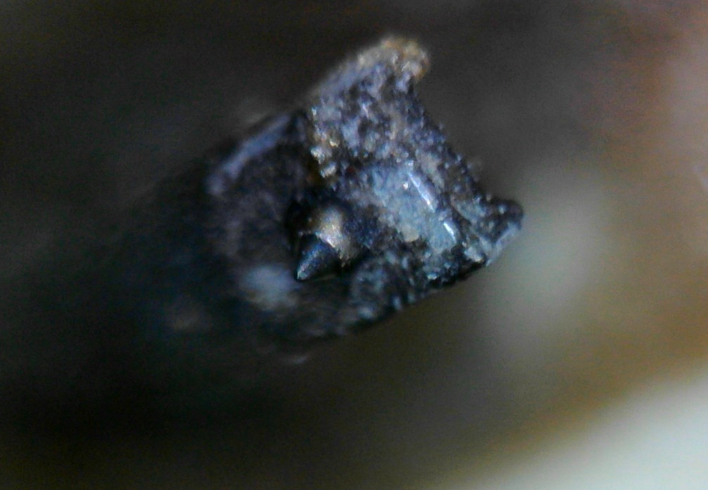

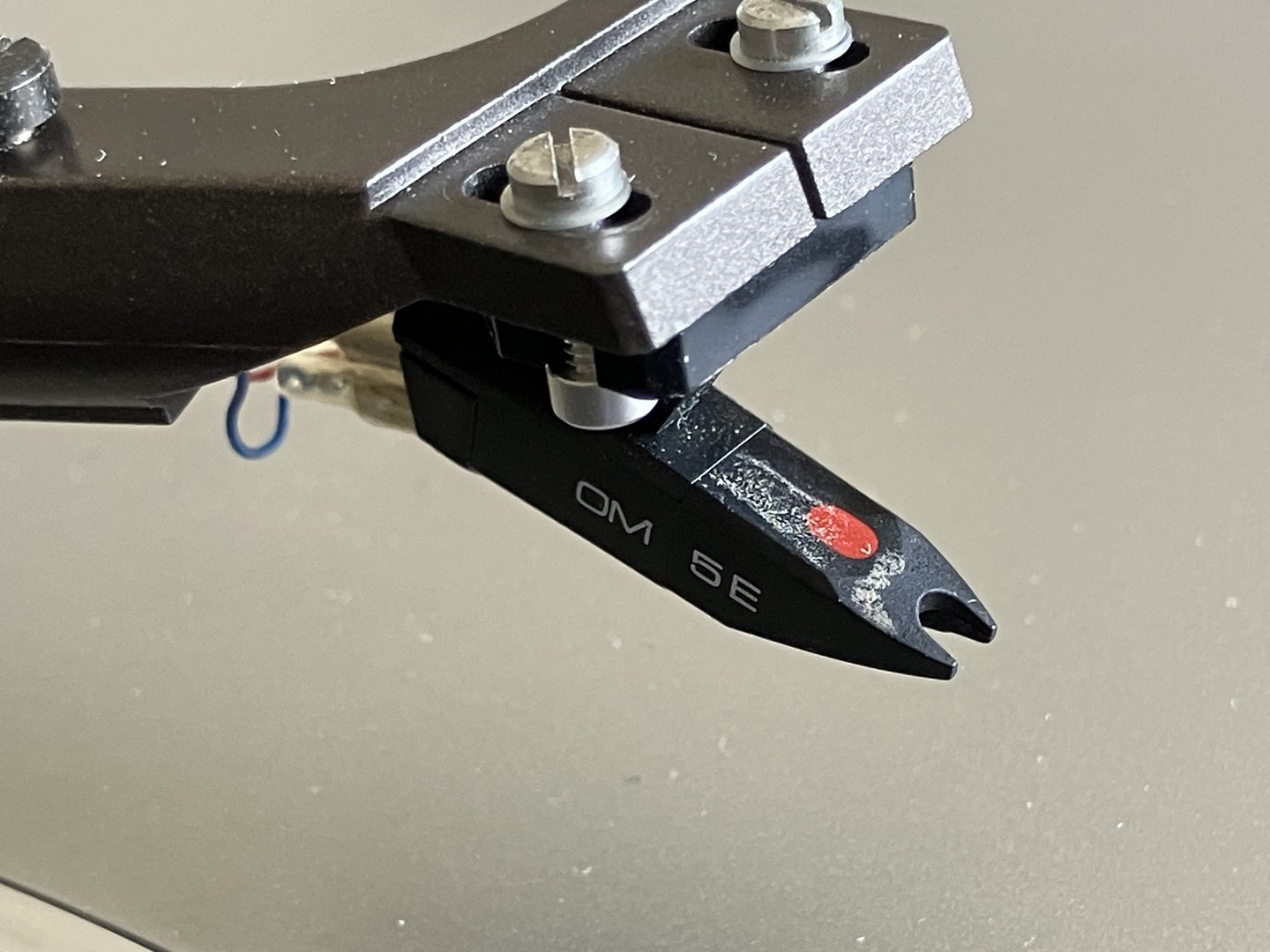

Forvrenger godt denne koniske nålen Ukjent tilstand og alder så den kan vær utslitt, antagelig gammel og utslitt. Men Ortofonen OM5E er jo gansk så rettlinjet, men med noe rusk i den øverts oktaven

nærbildet

mer nerding her

Fun with vinyl measurements

Are these result from a different test record? Test records may differ depending on pressing and master. They should be numbered/dated for reference, IMO. The measurements is from mackat. He provided me nearly 30, all made with the same test record as far as I know. This is the one anomaly...

audiosciencereview.com

Sporer meget bra!! kanje et kinte på 70uM men går helt opp til 100um uten å forverres

Her må nok lageret sjekkes og smøres på nytt..passend romhjulsaktivitet



[Balle Clorin]

Om noen vil høre hvordan en platespiller som går 3% for sakte og med 0.3% wow høres ut, værsågod her den det..
Både testtone og musikk fra ca 7minutter

Her en en bedre..'

offline korreksjon av W&F
Capstan - Wow and Flutter Removal Tool - YouTube


end en



[Balle Clorin]

Blue ESR Meter - Assembled - John's Jukes/Flippers Online Parts
Amazon.com: Signstek MESR-100 V2 Auto Ranging in Circuit ESR LCR Meter Capacitor / Low Ohm Meter Up to 0.01 to 100R, Support in Circuit Testing : Industrial & Scientific



[Balle Clorin]

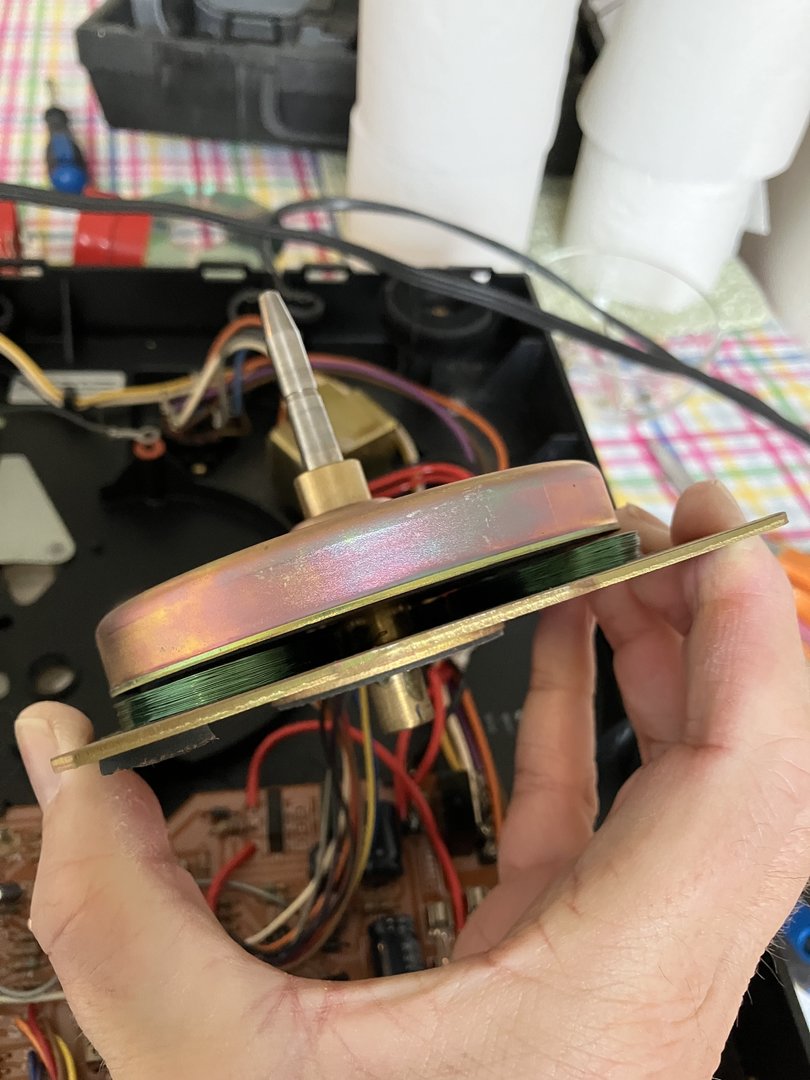

how to: stripping down denon motors- Vinyl Engine

www.vinylengine.com



[Balle Clorin]

Kompressorolje Mannol Kompressor Iso 46 (computersalg.no)



[HasseBasse]

Kompressorolje Mannol Kompressor Iso 46 (computersalg.no)

Det er noe feil med konsum politikken i Norge. 255 NOK for en liter i Norge.
Den samme koster i Danmark 63 Dkr = 99 NOK.
Dere bli´r lurt, så det renner
https://www.bildeleshop.dk/mannol/15768330



[Balle Clorin]

Biltema har mineralsk iso68 til 99 og Jula til 149/L… mekonomen til 229

hvilken skal man ta da?

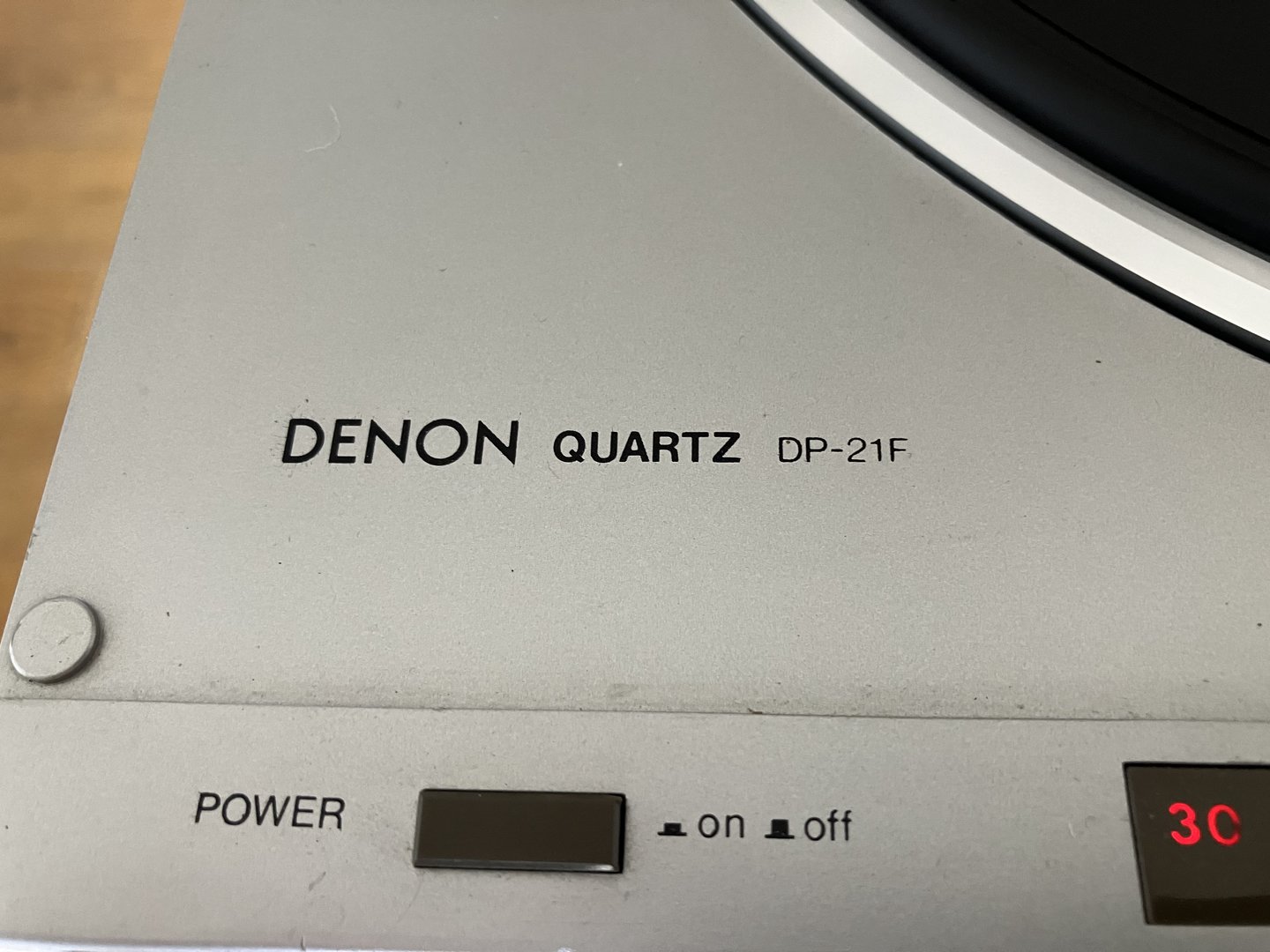

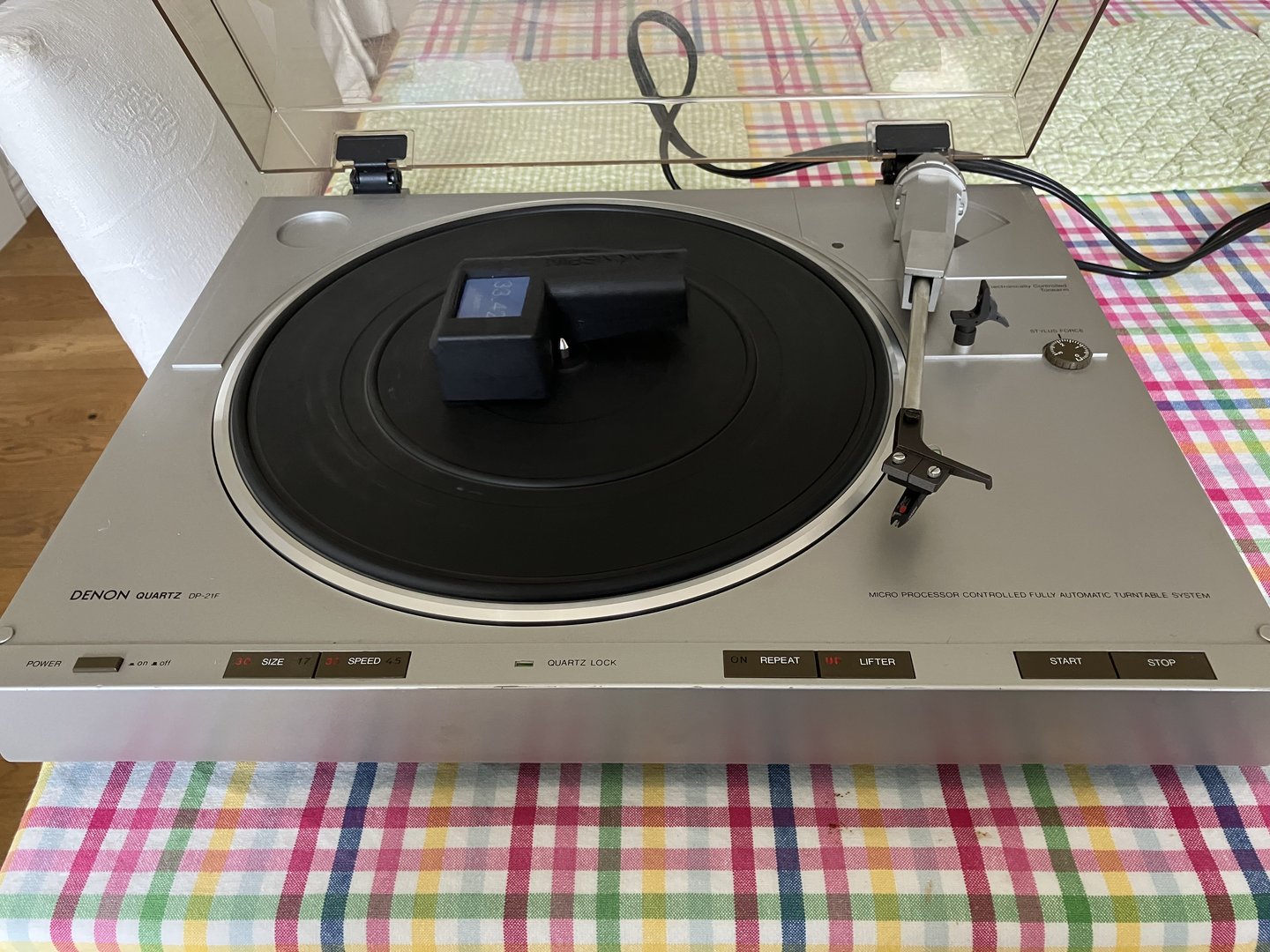

Denon DP-21F



[Balle Clorin]

Sony PS-212

oljeskift…5dråper er alt som skal til. Har har nok ISO 68 kompressorolje igjen til 4000 oljeskift.Motorolje er faktisk uegnet til platespiller pga tilsetningsstoffene. Og symaskinolje er for tynt. Noen som trenger noe? Dråper fås ved oppmøte, til Blodpris selvsagt

Hadde det noen effekt? Bittelitt jevnere gange muligens, kan være tilfeldig ..



[Balle Clorin]

Nyttig link, 51f og 61f er neppeveldig forskjellige

Denon DP-61F turntable modifications and rebuilding

A detailed DIY restoration and recapping of the Denon DP-61F turntable with images of the internal circuitry.

audiomods.datsunzgarage.us



[Balle Clorin]

Når jeg blir rik igjen skal jeg ha denne

renset spor
fjernet

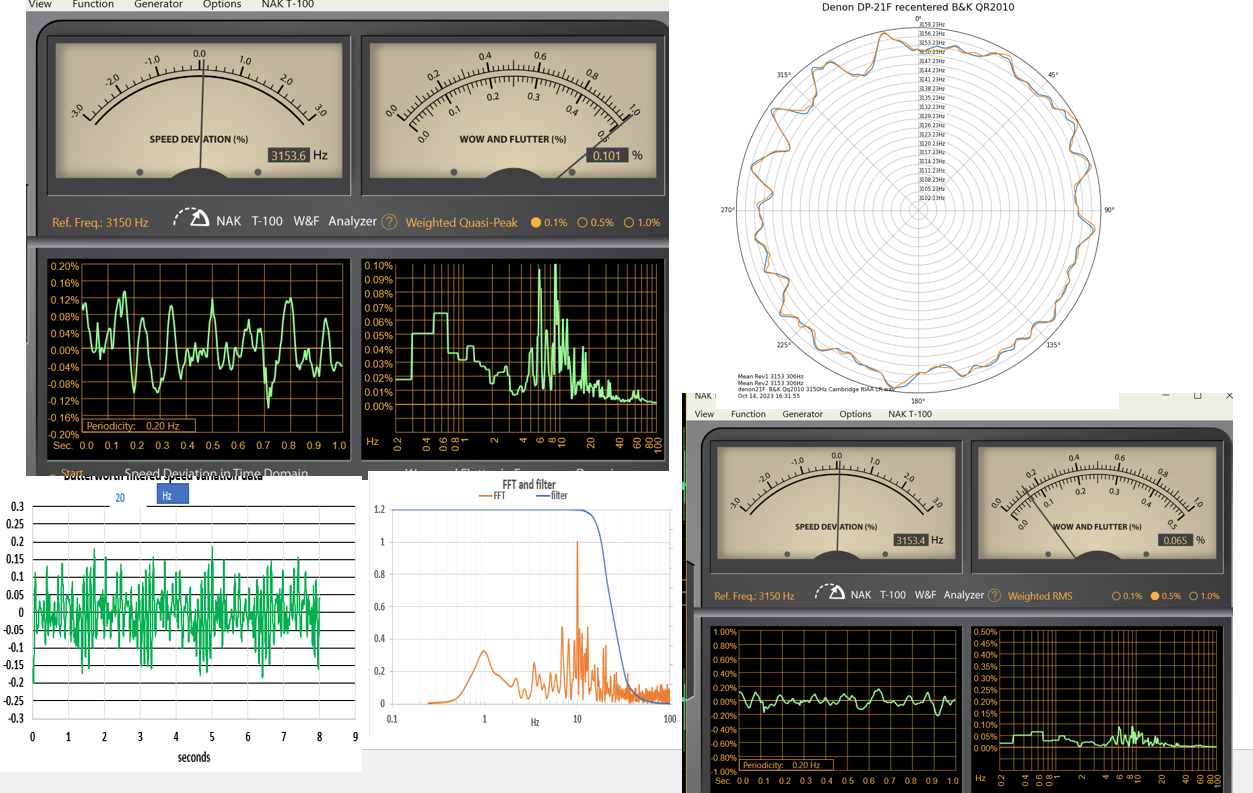

før..sentering DIN og WRMS

Relativt dårlig test plate dette her , Veldig dårlig vaøg å sette W&F sporet på innerste spor, da blir usentrering værst. DIN og WRMS ettter sentrering

Før og etter.. to ulike videoer, den siste er den offsielle DS videoen 3150hz

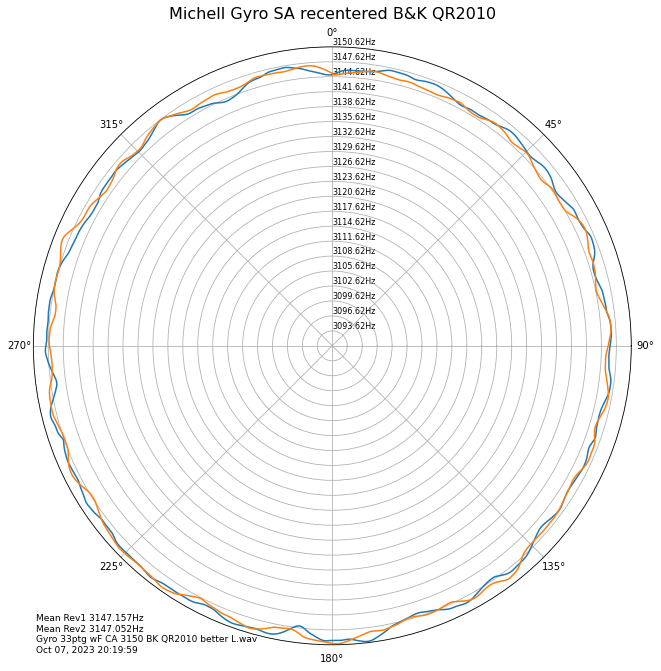

multiplisert sentrert med med bedre testplate..fortsatt ike så bra som min B&K QR2010 plate....
---fjernet--



[Balle Clorin]

mye matte
Wohltemperierte (ijs.si)



[Balle Clorin]

biquads
Cookbook formulae for audio EQ biquad filter coefficients (webaudio.github.io)



[Balle Clorin]

Jaggu ble det ny rekord i dag etter 2mm justering av motor posisjon og ny runde med talkum på beltet.. På tide å spill litt musikk og slutte med nerdingen.!!

Michell Gyro SE turntable wow and flutter. Test record B&K QR2010 and NAK T-100 app for W&F

Michell Gyro SE wow and flutter. Test record B&K QR2010 and NAK T-100 app for W&FI actually recorded the track to my PC and added the sound file to the movie...

youtube.com

DIN (Quasi peak) gir andre verdier
