Balles kladdebok

[Balle Clorin]

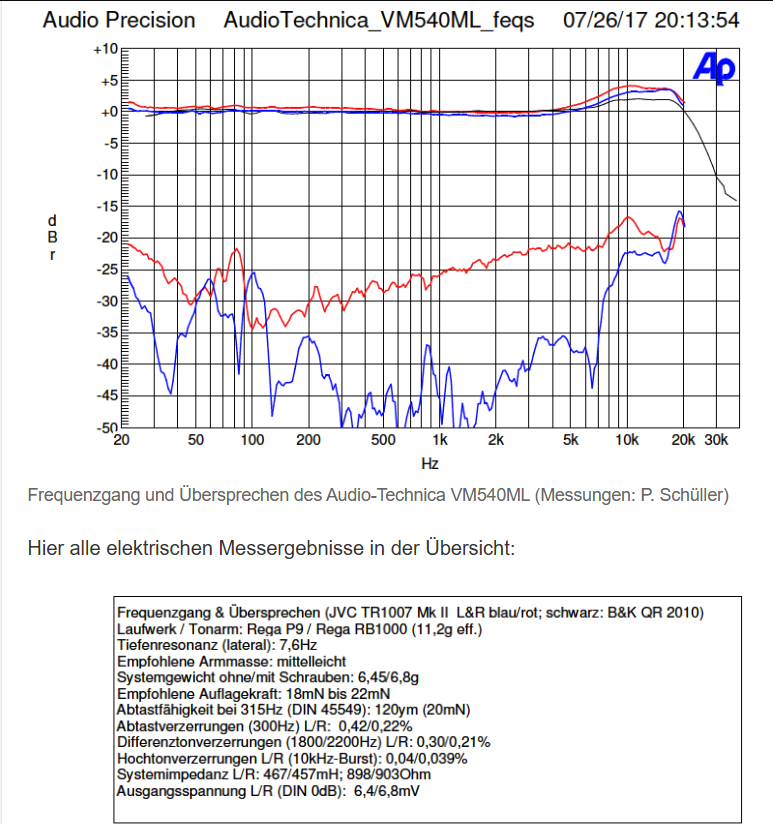

LOW BEATS SAMMENLIGNING AV PU . FEKS AT54OML VS ORTOFON M2 BLACK
LowBeats Klang Orakel Tonabnehmer – LowBeats
Lytt og lær


Audio-Technica har 2-3db løft ved ca 10-12k..mend Ortofon er fleter og peaker senere ved +4-5db ved 20kHz, få av oss merker doe til det. 2M Black bør antagelig oppfattes som mer nøytral enn AT sin. AT har omtrent sen samme kurven på alla sine PU,jo durer de er desto mindre peak og den er høyer opp i frekvens. VM 540ML er meget prisgunstig for utelsen Microline nål, med meget lav forvregning.

''



[Balle Clorin]

Hyggelig å se at Michell Gyro holder koken også i 2023. Litt rart at Fremer ikke bruker HR powersupply til å sett RPM mer korrekt, men stabiliteten (W&F) er toppklasse. Michell har satt opp denne spillereng godt!

Michell Gyro SE Turntable—A Classic Revisited

you must believe in springs

trackingangle.com



[Balle Clorin]

Retipper

Worldwide List of Phono Cartridge Retippers and Rebuilders - The Vinyl Press

Worldwide List of phono cartridge retippers and rebuilders. Cartridge damage and wear evaluations. Third party phono cartridge repair services.

thevinylpress.com



[Balle Clorin]

how to: stripping down denon motors- Vinyl Engine

www.vinylengine.com

Vis vedlegget 962657

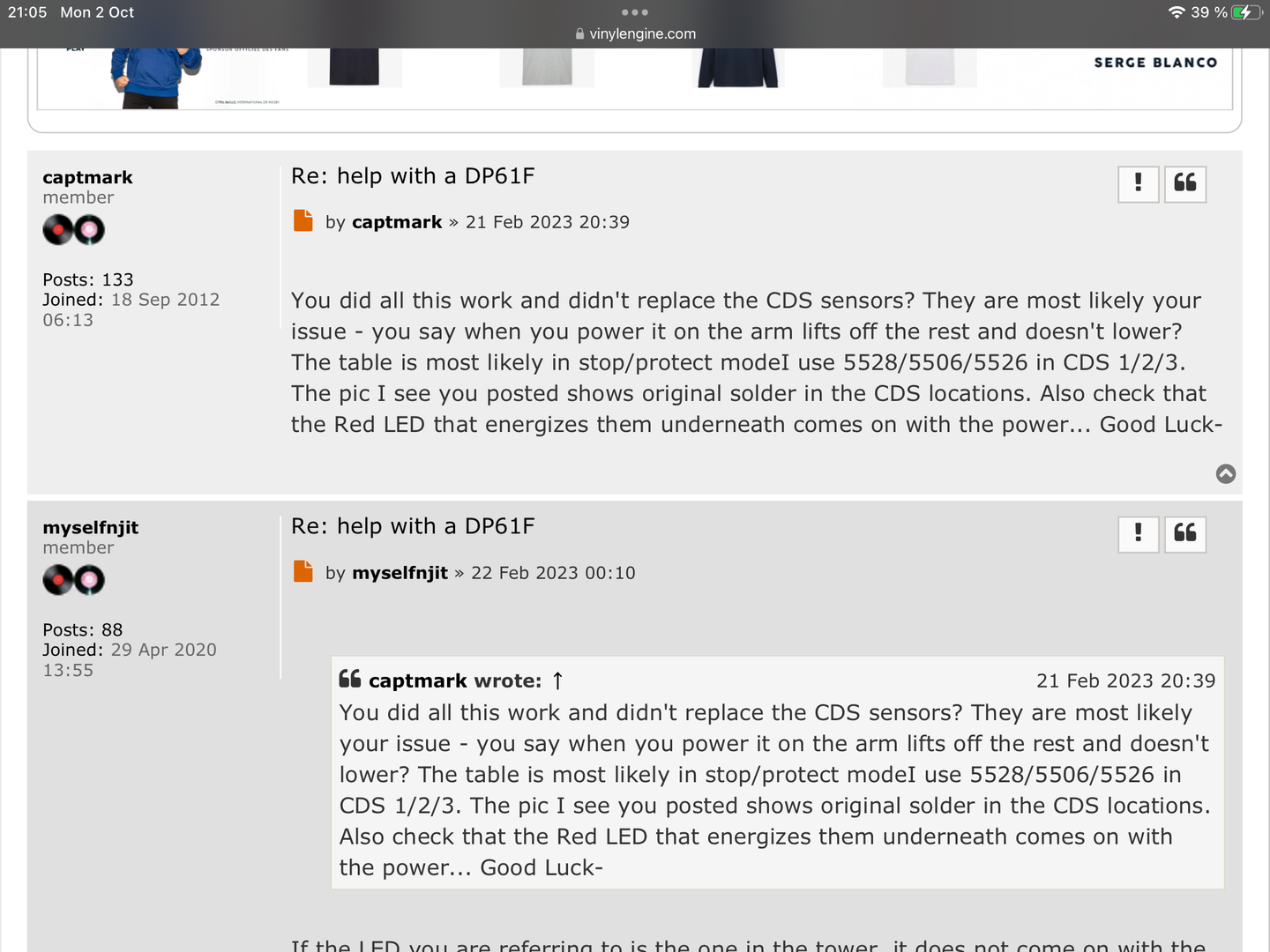

Vis vedlegget 962658

GL5516 synes å virke

Denon DP-23F Troubleshooting - Page 3- Vinyl Engine

www.vinylengine.com



[Balle Clorin]

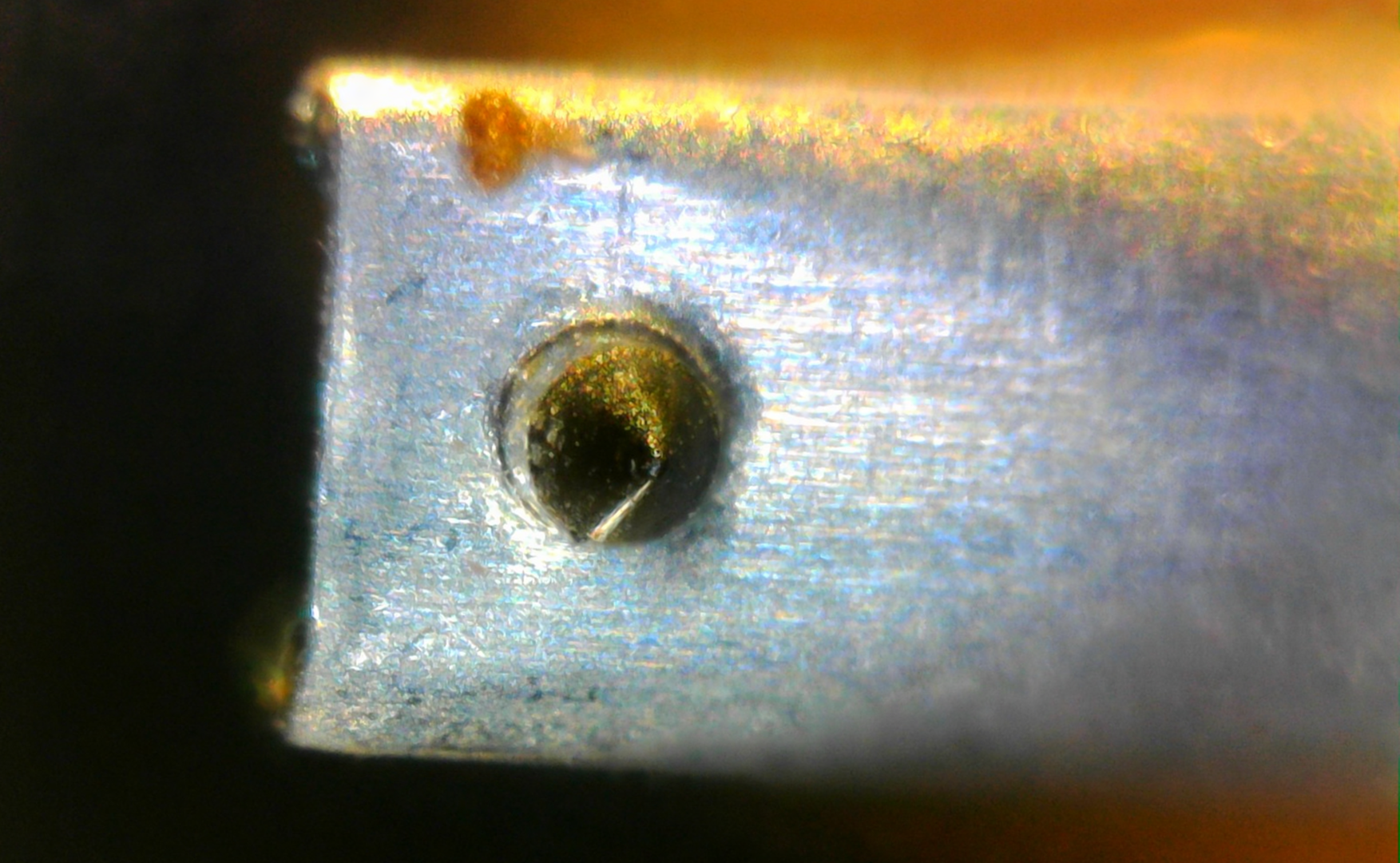

Tester ut Helicon Focus. En fokus stacker som gjør det mulig å lagte dybdeskarpe biler fra USB mikroskop som jo har mindre dybdeskarphet desto mere man zoomer inn

Ett av 10 bilder

En skitten jævel sol fulgte med en brukt platespiler fra 1982

Etter heftig bruk av støvbørste

Rengjort med AT rensevæske

Helicon Focus - Helicon Soft
24USD for ett år, 92USD evig



[Flageborg]

Ser ut som du også har mye Tusser og Troll i Vinylen.
Basert på mange tips her inne så er en slik stift-rister på plass i hulen her for å ta ondet ved roten.
Er det laget en tråd for posting av lyd-eksempler før og etter rensing av stiften(e)?
Har du noen eksempler fra eget arkiv?



[Balle Clorin]

Ingen stiftrister her , kun Audio Technica rensevæske - halvparten hadde fordampet på flasken- må sku korken hardere fast…
Forvrenger mye I toppen, tør ikke bruke denne på mine plater..synd. Fantastisk frekvensgang( testplater min har en dal på 0.5 db ved 5k, så resultatet er bedre enn vist)

Post in thread 'Introducing the Phono Cartridge Measurement Library'
https://audiosciencereview.com/foru...tridge-measurement-library.46108/post-1707815



[Flageborg]

Ingen stiftrister her , kun Audio Technica rensevæske - halvparten hadde fordampet på flasken- må sku korken hardere fast…
Forvrenger mye I toppen, tør ikke bruke denne på mine plater..synd. Fantastisk frekvensgang( testplater min har en dal på 0.5 db ved 5k, så resultatet er bedre enn vist)

Post in thread 'Introducing the Phono Cartridge Measurement Library'
https://audiosciencereview.com/foru...tridge-measurement-library.46108/post-1707815

Satser på at en dråpe er nok ref. bruksanvisningen, men hvis ikke......er det et interessant tema å forske videre på gjennom vinteren.
Den forvrengningen du måler.......er den hørbar eller mer slik man opplever rør i forsterkere?
Viser forvrengningen at stiften er utslitt og derfor kan skade vinylen eller at den er ødelagt på en annen måte enn normal slitasje?
Frekvensgang er mye omtalt på forumet, men ser ikke ut som noen gjør noe aktivt med å påvirke den?
Flere ser ut til å kjøpe nye stifter for å måle selv, men det virker som en kostbar affære i lengden uten at jeg
mener en hobby bør ha noen grenser for bruk av kronasje til viktige remedier......



[Balle Clorin]

Fasongen på forvregningen viser jevn kurve opp til -5db( 56%!!) det viser at den er stygt slitt og vil ødelegge plater, -en god ny ligger under -20db(10%) ved resonensen og 0.1--3% under-.

Få over 30 hører 2 harmonisk forvregning over 8k eller 3 harmonisk over 5k..
Den viste stiften vil slingre stygt i rillene ved høye frekvenser og ødelegge LP en, tidliger eier har nok ødelagt mange plater, ikke sikkert han hørte det..

Ved 1k er vinyl forvreging på 1-5% ikke merkbar på musikk, på samme måte som en 300B rørforsterker ja

Skal man kunne påvirke frekvensgang må man kjøpe MM og ha meget fleksibel lastinstilling, dvs med opplegg for loading plugs, noen RIAA som Musical Fidelity har det, jeg har laget min egne og får til dette. last 28kohm og 835pF det finnes ingen RIAA med slike instillingen uten å benytte loading plugs. DB Systems-DB Systems DBP-6 Phono Capacitor Loading Kit-Any|Acoustic Sounds

Stakkarene med MC pickup ( meg inkludert) har ingen måte å påvirke frekvensgangen på utenom EQ

Her er uten tilpasset last

Om man ikke vil bruke penger på å kjøpe og måle stifter selv har ASR er tråd med målinger, mine PU målinger ligger der også. (Jeg vil anta at noen bruker mer penger på skismøring enn jeg bruker på PU i året, hobbyer koster noe)

Introducing the Phono Cartridge Measurement Library

Skip to the index. After years of development we are finally launching our phono cartridge measurement library. These measurements were created using the brilliant cartridge response python script written by @scott wurcer and @JP. Information about its origins can be found in the following...

audiosciencereview.com

Spoiler: liste

A&R Cambridge (Arcam)

• P77

Acutex

• LPM 320 III STR

AliExpress

• Huananzhi Blackhawk MKIII ("MM Cartridge Stylus with 13mm Hole")

Audio-Technica

• Audio-Technica House Curve Explanation
• 1001 Studio Reference
• 3003 Studio Reference
• 8008 Studio Reference
• AT110E
• AT120Ea
• AT150MLX 1
• AT150MLX 2
• AT33PTG/II 1 (B&K Test Record, Inner Groove Track)
• AT33PTG/II 2
• AT33PTG/II 3 (MM loading)
• AT3600L
• AT71E
• AT7V (Old Japanese Stylus Version)
• AT7V (New Stylus Version)
• AT95E (Old 1980s Version)
• AT95E Special Edition Black (Thorens TPU 267)
• AT-E90
• AT-ML140/OCC
• AT-ML170
• AT-OC9ML/II
• AT-OC9XEN
• AT-VM540ML 1
• AT-VM540ML 2
• AT-VM740ML
• AT-VM750SH
• AT-VM95C
• AT-VM95ML 1
• AT-VM95ML 2 Part 1
• AT-VM95ML 2 Part 2
• AT-VM95ML 3

Bang & Olufsen

• SP-12

Denon

• DL-103R 1
• DL-103R 2
• DL-301
• DL-303
• DL-55
• DL-60 2

Dynavector

• DV20XL

Empire

• 2000Z
• 880P

Grace

• F-8L

Grado

• Prestige Blue1
• Gold
• XG Gold

Monster Cable

• Sigma Genesis 2000

Nagaoka

• MP-500

Ortofon

• 2M Blue 1
• 2M Blue 2
• 2M Red 1
• 2M Red 2
• MC 20 MkII
• MC 20 Super SE 1
• MC 20 Super SE 2
• Super OM 10
• Super OM 40 1
• Super OM 40 2

Phasemation

• PP-200

Pioneer

• PC-550 E/II

Realistic (Radio Shack)

• R25XT
• R47XT
• R1000XT
• RXT4
• RXT5
• RXT6

SAE

• SAE 1000E 1
• SAE 1000E 2

Shure

• M97HE
• M111HE
• ML120HE
• ML140HE
• Ultra Group Special Edition VST-V
• V15 Type-III
  • VN35E
  • VN35HE
  • VN35MR
• V15 Type-IV MR
• V15 V-MR
• V15 V-MR LE
• V15xMR

Signet

• AM-50
• TK7Ea
• TK7LCa

Sony

• VL34G
• XL-30
• XL-45
• XL-88D

Stanton

• 680EE-S · D75S
• Stanton 681EEE MKIII

Sumiko

• Blue Point
• Pearl

Technics

• EPC-270CII

Thorens

• TPU 257 (Audio-Technica AT3600)
• TPU 267 (Audio-Technica AT95E)

Victor (JVC)

• Laboratory MC-L1000
• X-1IIE

Yamaha

• MC-5

Aftermarket Replacement Styli

• Analogis Black Diamond ATN3651 E
  • Audio-Technica AT3600L
• EVG Swiss 4203-DEX
  • Audio-Technica AT15Ea
• Jico Shure VN5MR HG SAS/S Sapphire
  • Shure V15 V-MR
• Jico Shure VN5xMR HG SAS/B Boron
  • Shure V15VxMR
• LP Gear ATN120E
  • Audio-Technica AT120Ea
• LP Gear Sony ND-136G Elliptical Upgrade
  • Audio-Technica AT71E
• LP Gear ViVid Line R8X
  • Realistic R47XT
• Tonar No. 6449
  • Technics EPC-270CII
• Tonar ND-45 G/E/X
  • Sony XL-45
• Turntable Needles VN5HE
  • Shure V15 Type RS

Issues

• Wear
  • Audio-Technica AT-ART9XA
  • Audio-Technica ATN110E
  • Audio-Technica ATN71E
  • Denon DL-60 1
  • Ortofon OM 5E
  • Pioneer PC-290T
  • Sumiko Blue Point
• Suspension
  • Audio-Technica ATN110E
  • Shure V15HE Stylus (x2 --Be careful buying this stylus!)
  • Shure V15HE Stylus
• Bent Cantilever
  • Bang & Olufsen SP-12
  • Realistic R8X Stylus (Indentations)
  • EPC-270CII (Straightened)
• Loose Cartridge-Stylus Connection
  • Signet TK7Ea
• Excessive VTF
  • Empire 2000Z
• Brush Effect
  • Shure V15 V-MR

Cartridge Body Swaps and Stylus Compatibility

• Inductance Effect
• Audio-Technica ATN150MLX
  • Audio-Technica AT120E
• Audio-Technica ATN170ML
  • Audio-Technica AT-ML140
• Audio-Technica ATN3472SE
  • Audio-Technica AT-ML140
• Audio-Technica ATN91
  • Thorens TPU 257 (Audio-Technica AT3600L)
• Audio-Technica ATN95E
  • Clearaudio Aurum Beta S Wood
• Audio-Technica AT-VMN95EN
  • Clearaudio Aurum Beta S Wood
• Shure VN5MR
  • Shure V15 Type RS

EQ

• Shure V15 V-MR

Stylus Assembly Restoration and Transplant

• Audio-Technica ATN15Ea Damper Restoration
• Audio-Technica ATN71E Stylus Assembly Transplant

Professional Stylus Re-tipping and Cantilever Replacement

• Audio-Technica AT-OC9ML/II (Re-tip)
• Dynavector DV Karat (AT-OC9ML/II Stylus Assembly Transplant)
• Ortofon MC-3 Turbo (Cantilever Replacement)
• Technics EPC-310MC (Re-tip)



[Balle Clorin]

Yahoo! Auctions search results: Search words:jvc (aleado.com)



[Balle Clorin]

Side 70 Arm geometry

https://www.worldradiohistory.com/Archive-All-Audio/Archive-Audio/80s/Audio-1980-01.pdf

Understanding tone arm side 52

https://www.worldradiohistory.com/Archive-All-Audio/Archive-Audio/80s/Audio-1980-06.pdf



[Balle Clorin]

Cart modifiers / budget hunters / Clearaudio / AT

After learning that the Clearaudio (CA) MM carts are built around AT-supplied bodies, which allows CA MM owners to service their non-user-serviceable...

forums.stevehoffman.tv



[Balle Clorin]

Det var en diskusjon om hva som betyr mest PU arm eller spiller, Så jeg hentet fram et par gamle målinger av samme PU på to ulike spillere og armer
Klar armresonans på Sony ca 200hz, eller er det plastikk headshellet?

Bilder fra nettet



[Balle Clorin]

Rør eller ikke rør?



[Flageborg]

Det var en diskusjon om hva som betyr mest PU arm eller spiller......

Hva ble konklusjonen ?
Noen som klarer å høre forskjell på spillere med samme PU ?



[Balle Clorin]

Har noen opptak jeg kan legge ut om jeg få ånden over meg. Jeg syns jeg hører forskjell på armer . Og det er målbar forskjel på støygulv på ulike spillere i alla fall



[Flageborg]

Har noen opptak jeg kan legge ut om jeg få ånden over meg. Jeg syns jeg hører forskjell på armer . Og det er målbar forskjel på støygulv på ulike spillere i alla fall

Glimrende.....hermed påkalles Ånden din og i mellomtiden kan du vurdere
om det er forskjell på armene i 2 vedlagte lydspor. Mitt ligger i DropBoxen du kan laste ned
og den andre er rett på YouTube......
Noen ganger hører vi forskjeller og noen ganger kan vi måle forskjeller, men vi
kan også høre forskjeller som ikke er tilstede......enten det skyldes hodet eller rommet

https://www.dropbox.com/scl/fi/srlp...e_AB.wav?rlkey=fs2mxwsh6425jw2cppbdmusnc&dl=0



[Balle Clorin]

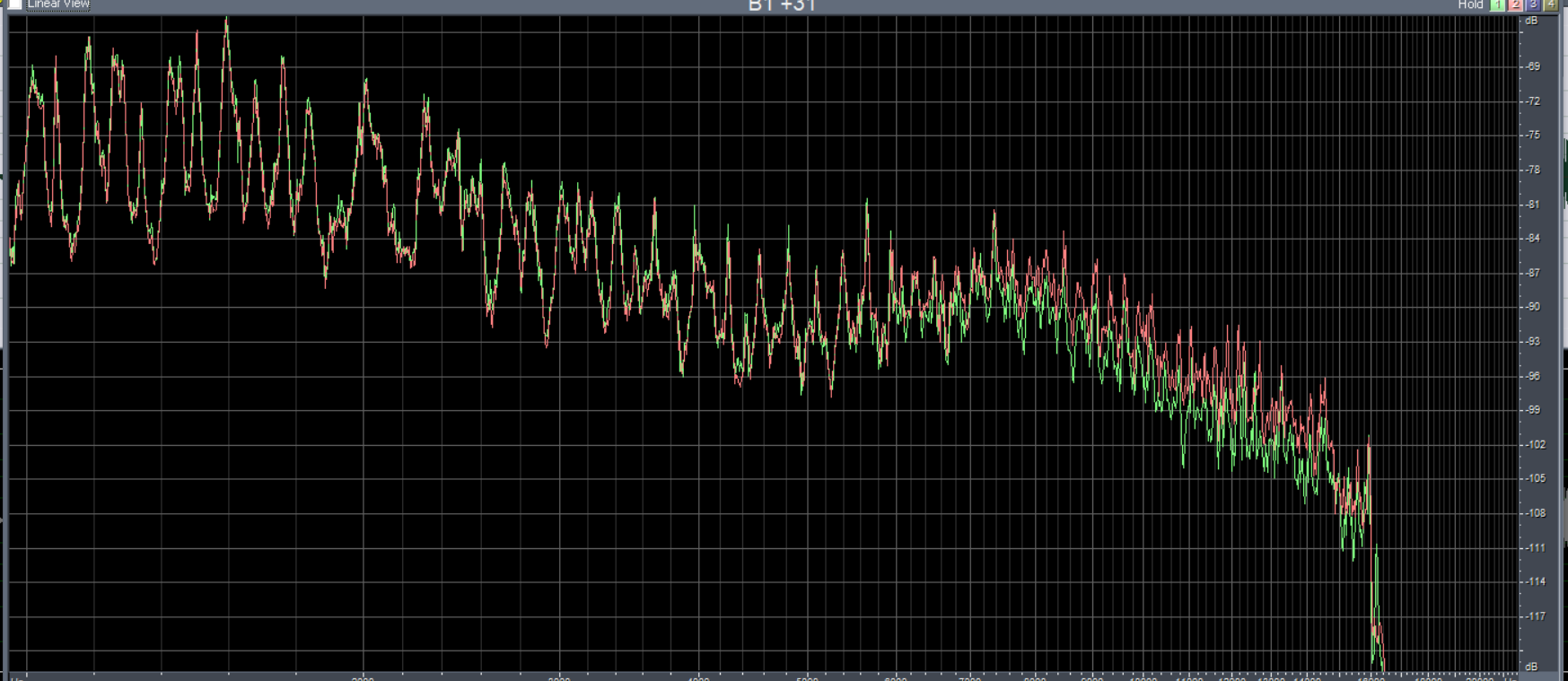

Samme PU på 2 ulike system, nivå utjevnet inn 0.3 dB

Dropbox

www.dropbox.com

Dropbox

www.dropbox.com

Samme men lastet PU slik at respons blir flat uten peak. se post 89 for respons

Dropbox

www.dropbox.com

SLUTT



tredje PU på 3dje system, nivåjustert til samme nivå som de andre

Dropbox

www.dropbox.com



[Balle Clorin]

DIN 45542 VTA sjekk plata virker!! får minimum intermodulasjon(370-630=1000hz ved 22grader, platen har <1 grads nøyaktighet PU spec er 23. da da får man være fornøyd eller?. For de som ikke husker det så er 4mm heving av arm ca 1 grad..

dB avlest fra cooledit pro FFT, % fra REW Visuell interpolasjon gir 21graders VTA



[Balle Clorin]

Hva er effekten av å endre VTA ved å legge på en ekstra 2mm platematte(+2mm), og å fjerne matte helt(-2mm)..

Vel Specen på AT33PTGii er 23grader og platen er gravert med 6-10-14-18-22-26-30 VTA. Minimum intermodulasjonsforvregning faller med økt VTA på mon spiller -rød kurve- og dalen beveger seg mot høyre/høyere VTA så optimal VTA ligger nok enda litt høyere enn de 22 gradene på rød kurve.


Armens VTA er originalt er satt opp for mest mulig lik frekvensgang i H og V kanal, det er det som er 0mm referansen. Usikkerheten på platen er 1grad så jeg lar det være som det er, ..trur eg.



[Flageborg]

Kan det tolkes dithen at vi som har spillere uten justering av vta bør holde oss på den originale matten? Eller kun skifte til en med tilsvarende tykkelse?



[Balle Clorin]

Det er nok det beste holde samme originale høyde. Generelt er vannrett arm det beste om man ikke er nerd



[Balle Clorin]

gjlr støvlokk som nye MEGUIARS ScratchX 2.0 G10307EU Lakk rengjøring Innhold: 207ml G10307EU | Bestill nå! (reservedeler24.co.no)



[Balle Clorin]

vel vel, den gamle børsten til Shure virker og gjør nytten også på Jico sin nål, Crosstalk langt bedre enn spec også. Meget lav forvregning også....ikke så værst for valuta for pengene , 3000kr for ny Bor nål/Microline.

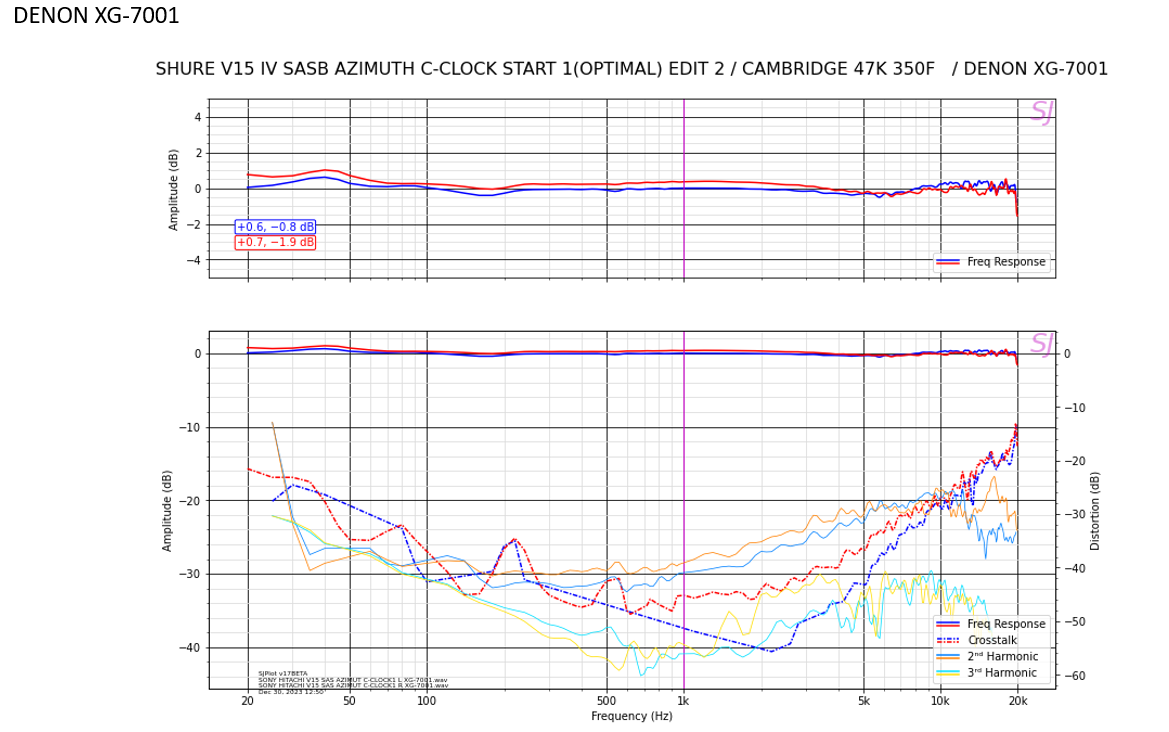

Samme med Denon XG-7001 testplate RIAA activ..

Fin og rettlinjet repons på denne testplaten også....ingen AudioTechnica/MC topp her nei...

lav forvregning også…under 20db/10% ved øvre frekvenser er bra



[HasseBasse]

gjlr støvlokk som nye MEGUIARS ScratchX 2.0 G10307EU Lakk rengjøring Innhold: 207ml G10307EU | Bestill nå! (reservedeler24.co.no)

Nå har norske kronekursen da rammt absolut bunn???

https://meguiars.dk/518-scratchx-20



[Balle Clorin]

@Flageborg , her er sammenligning for å tilfredstille din nysgjerrrighet..


V15-IV JICO SAS-B ON SONY PS-212 DD TT

https://drive.google.com/file/d/1r5c1kMMkZPTjY5x7E7qcn9W8BS7KOhr2/view?usp=sharing

AT33PTGII ON SME V MICHELL GYRO SE

https://drive.google.com/file/d/1caEQbyQX0KKZ1KLmBeJV6ngGgynpR3rq/view?usp=sharing

Nivåjustert etter beste evne..
kom med kommentarer så kommer det en bonus til alle etterhvert



[pedal]

Kudos til Balle for en usedvanlig matnyttig tråd. Her er det nedlagt mye flid i målinger og kommentarer. Bør studeres av alle som tar vinyl på alvor.

Smart med en "digital" RIAA som gjør at signalet kan leses og analyseres av software på en alminnelig PC. Dette muliggjør State Of The Art målinger man tidligere bare kunne drømme om.

Hvis man vil ha en 100% analog avspillingskjede, kan man jo uansett ha en slik digital RIAA som ekstrautstyr, kun brukt ved målinger.



[Balle Clorin]

En overgang fra RCA til 3.5mm og en USB DAC/ADC til 399 kr er alt som skal til, så kan folk gjøre de samme målingene som jeg gjør. REW kan de fleste læres seg og oppskriften på å bruke Python script for frekvensrespons og W&F finnes på AudioscienceReview. Gjallarhorn selger en god frekvenstestplate Clearaudio TRS-1007( Ortofon sin er rævva for FR) . Og så har man Ortofon sin for kanal separasjon og sporing . Da er man i gang..
For å ikke måtte knote med hovedspilleren ( SME V uten løst headshell) har jeg brukt 300kr på en Sony DD fra 1979 med løst headshell som brukes til PU analyser før de evevtuelt går over på hovedanlegget.

Phono Cartridge Response Measurement Script

This thread is intended to consolidate the technical discussion and further development of Scott Wurcer's frequency response measurement script to a central area. I'd like to keep this discussion about the tool rather than specific cartridges. I'll edit this and the subsequent reserved posts in...

www.audiosciencereview.com



[Balle Clorin]

Shure V15 IV på to ulike RIAA med hhv 220 og 50pF kapasitense på inngangen, . RIAA kan låte forskjellig ja, kanskje mye pga inngangskapasitansen om man kjører MM... + litt Puffin tuning



[pedal]

Shure V15 IV på to ulike RIAA med hhv 220 og 50pF kapasitense på inngangen,

I naustet har jeg en Dual 701 med Shure V15 IV, i kombinasjon med en integrert Yamaha A-S1200, hvis RIAA har fast (konstant) last på 100pF. Det skulle vel være en brukbar match, sånn ca midt imellom de to ytterpunktene du her har målt?



[Balle Clorin]

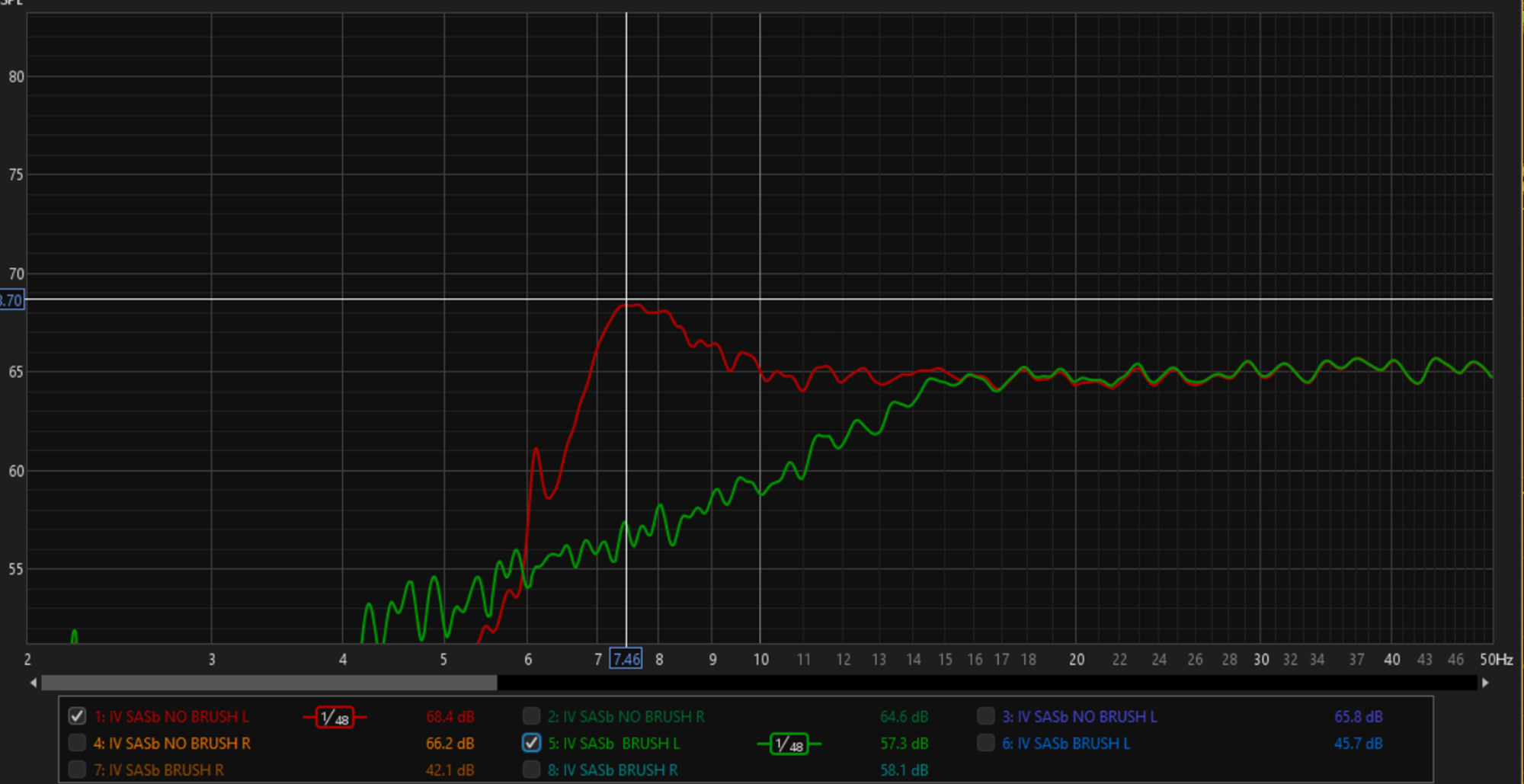

Mer Shure V15 IV SAS/b brukt 3 timer

Sporer 80um ,men ikke 90um med børste 1.5gram. det er mer enn godt nok egentlig..
Uten børste sporer den 90um, men ikke 100um

No brush 1.5g 90um

ALT I ALT EN BRA PICKUP OG NÅL DETTE
JICO VN 45 HE SAS/B - Stylus for Shure V 15 Type IV | THAKKER



[Balle Clorin]

I naustet har jeg en Dual 701 med Shure V15 IV, i kombinasjon med en integrert Yamaha A-S1200, hvis RIAA har fast (konstant) last på 100pF. Det skulle vel være en brukbar match, sånn ca midt imellom de to ytterpunktene du her har målt?

Tar du med kabelen som jeg har gjort havner du nok på ca 200 og mellom mine kurver ja, kabel er typisk 80-120pF. men nålen kan også ha noe å si ,jeg har testet her med JICO SAS/B



[pedal]

Poul Ladegaards målinger i gamle High Fidelity av tonearmsresonansen var spennende lesning. Har du noen testprosedyre der?



[Balle Clorin]

Kjenner den,

http://www.laudioexperience.fr/wp-content/uploads/2017/04/Bruel-Kjaer-Audible-Effects-of-Mechanical-Resonances-in-Turntables-AN17-233-1977-1.pdf

Ser generelt av sveipene at med SME V er roligere og mer stabile en på miln kjipe Sony


men gjør ikke annet ann vanlige sveip og lavfrekvens sveip. dvs ikke annet enn det å bruke Ortofons gamle testplate som i post 104 og dette sveipet fra Denon XG-7001

en FFT av en Tone kan også avsløre en del


Grønn er AT33PTG på SME V, lilla er Shure V15 IV med Jico Sas/b. Obs ikke samme EQ, derfor ulik helning



[Flageborg]

@Flageborg , her er sammenligning for å tilfredstille din nysgjerrrighet..


V15-IV JICO SAS-B ON SONY PS-212 DD TT

https://drive.google.com/file/d/1r5c1kMMkZPTjY5x7E7qcn9W8BS7KOhr2/view?usp=sharing

AT33PTGII ON SME V MICHELL GYRO SE

https://drive.google.com/file/d/1caEQbyQX0KKZ1KLmBeJV6ngGgynpR3rq/view?usp=sharing

Nivåjustert etter beste evne..
kom med kommentarer så kommer det en bonus til alle etterhvert

Mange takk
Setter meg i skruestikka for dypere innlevelse så snart stormen har sluppet taket......



[Flageborg]

For å ikke måtte knote med hovedspilleren ( SME V uten løst headshell) har jeg brukt 300kr på en Sony DD fra 1979 med løst headshell som brukes til PU analyser før de evevtuelt går over på hovedanlegget.

Det er ikke mye å klage på...... med en god og gammel Sony DD.....



[Balle Clorin]

Poul Ladegaards målinger i gamle High Fidelity av tonearmsresonansen var spennende lesning. Har du noen testprosedyre der?

Kan gjøre noe lignende. Tar man opp en 3150Hz testplate ka men demolulere det vha en Wow-and-flutter visualizer addin i Audacity, så eksprterer men det som en wav fil som åpnes i Rightmark of så har man plottet over resonanser i PU arm , eccentrsitet av LP osv, . ser lett armresonensen ved 8hz her.. desverre filtrer audacity over 100 hz



[pedal]

Den var smart, takk.

Jeg husker High Fidelity gjorde målinger (sweep) som fikk frem resonanser i platespillerne. Feks at Technics SL-10 hadde relativt kraftig farging i nedre mellomtonen. Tangensialarmen var opphengt i lokket, som trolig fanget opp vibrasjoner fra lufta (høyttalerne).

Hadde vært kjekt men en måling/et fullfrekvens sveip, som fikk frem alle resonanser. Da kunne man se effekt av føtter, underlag, matter, dempeolje og alle mulig tweaks som er i bruk på spillere og armer. I dag er det mye cut-and-try. Bevares, et prinsipp som har brakt platespilleren dit den er i dag, men hvorfor ikke supplere med digitaliserte målinger/analyser, når det har blitt så lavterskel?



[Balle Clorin]

Spectrum Lab Circuit Components (qsl.net)



[pedal]

Spectrum Lab Circuit Components (qsl.net)

Hvilken Test LP-plate bruker man da?

EDIT: Fortsatt Clearaudio Frequency Response Test Record CA-TRS-1007 som gjelder?
