Nytt prosjekt - 15" coax

---
.
eller nedbryting om man røyker det ;D 8)

Derfor de er så sjeldne?
;D

Arne K



[bambadoo]

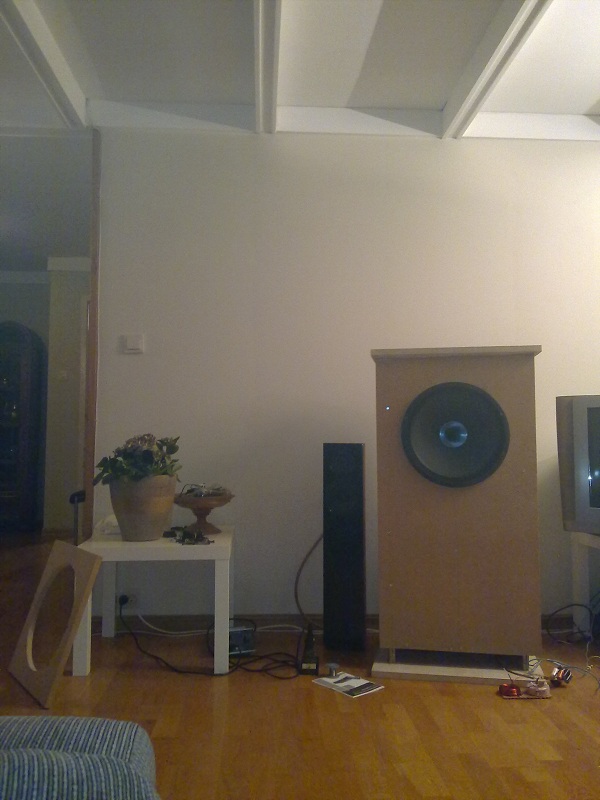

Hei, skrudde sammen en testkasse ikveld. Ble litt større enn først antatt da. ;D



Ble på en måte en kjempediger Audio Note an-e


Sånn... En jæ.. trøkk i bassen er førsteinntrykket. Endel "komprimert" lyd. Ikke helt åpen og frisk i spillestilen.
Som om ikke Susanne Sundfør var nasal i stemmen før - er hun det ihvertfall nå... Må tune filter og vente til materialer og slikt til skikkelige kasser er klare.

Er det ikke vakkert da dere ??? 8)

Høyttalerene til venstre er et par tidligere diy konstruksjoner som jeg er veldig fornøyd med. En duelund modifisert Vifa xt25 og en SS 15w850k00. Det er benyttet et serie filter for dem.

Nå har jeg jobbet og snekret ikveld og innvilger meg rett og slett en øl.. Skål alle sammen..

Så er det opp kl. 0700 i morgen og 2 timer trening står for tur.



[bambadoo]

Gjorde et par ørsmå endringer i det foreløpige filteret. Hevet delefrekvensen en omlag 100hz og lyden falt litt mer til ro. Ble noe mer avslappet.



[Snickers-is]

Har du noen form for baffelstepkompensasjon i denne konstruksjonen? Jeg vil tro det kan være litt slank i mellomtonen?



[gunvald]

Detta e eg spente på...
Kass forsterkeri bruke du nå?



[bambadoo]

Forsøkte med noe bafflestepkompensasjon men må evt. tweake verdier og slikt. Fikk ikke den helt store aha opplevelsen. Har jo laget en litt stor baffel med hensikt akkurat i denne testkassen. Er nok litt i tenke boksen nå.

Men at den er/var litt slank i mellomtonen er riktig.
Gikk riktignok over til 2. ordens filter for diskant og nå ble alt mye bedre. Må jobbe litt med attenuering også.

Må bestille inn endel komponenter etterhvert og bygge skikkelige fuglekasser. Har noen plater x-finer ute i garasjen som muligens kan benyttes?

Spiller akkurat her inne på en dingma mc84 tweaket



[bambadoo]

Blir nok absolutt ikke noe "100% teoretisk designet" filter dette. Ikke kasse og slikt heller.
"Design by ear" , muligens "Designed by slump" Men kunne nok tenke meg et par målinger når jeg føler meg sånn noen lunde i mål.

Gjorde akkurat et par endringer og føler jeg virkelig er inne på noe nå Tester litt med "testmusikk" - og det låter da vitterlig dynamisk, åpent og ekte akkurat nå...
Er jo ganske kjekt dette. Og fint med hjemmekontor.



[bambadoo]

Blir litt monolog nå, men hva gjør man ikke for å få opp postcounten

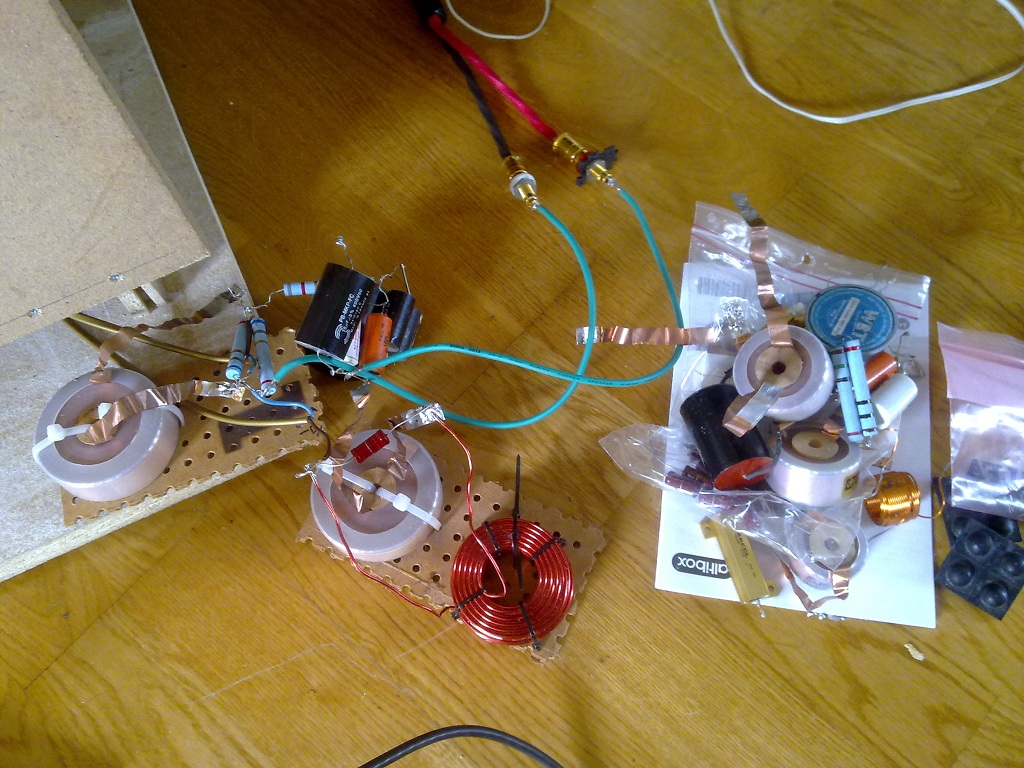

Delefilter slik det ser ut nå. Tror aldri jeg har sett finere delefilter noensinne faktisk.

Er jo bare nødt å bli bra det...

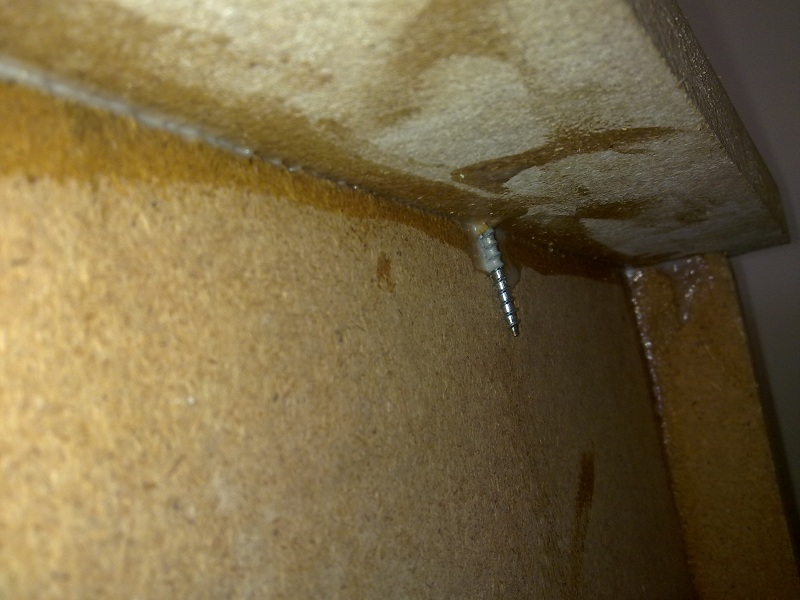

Så en nydelig detalj fra bygging. Er nok slike ting som skaper fin lyd...


Mere.....

Kryssfiner 22mm kan brukes til så mangt..

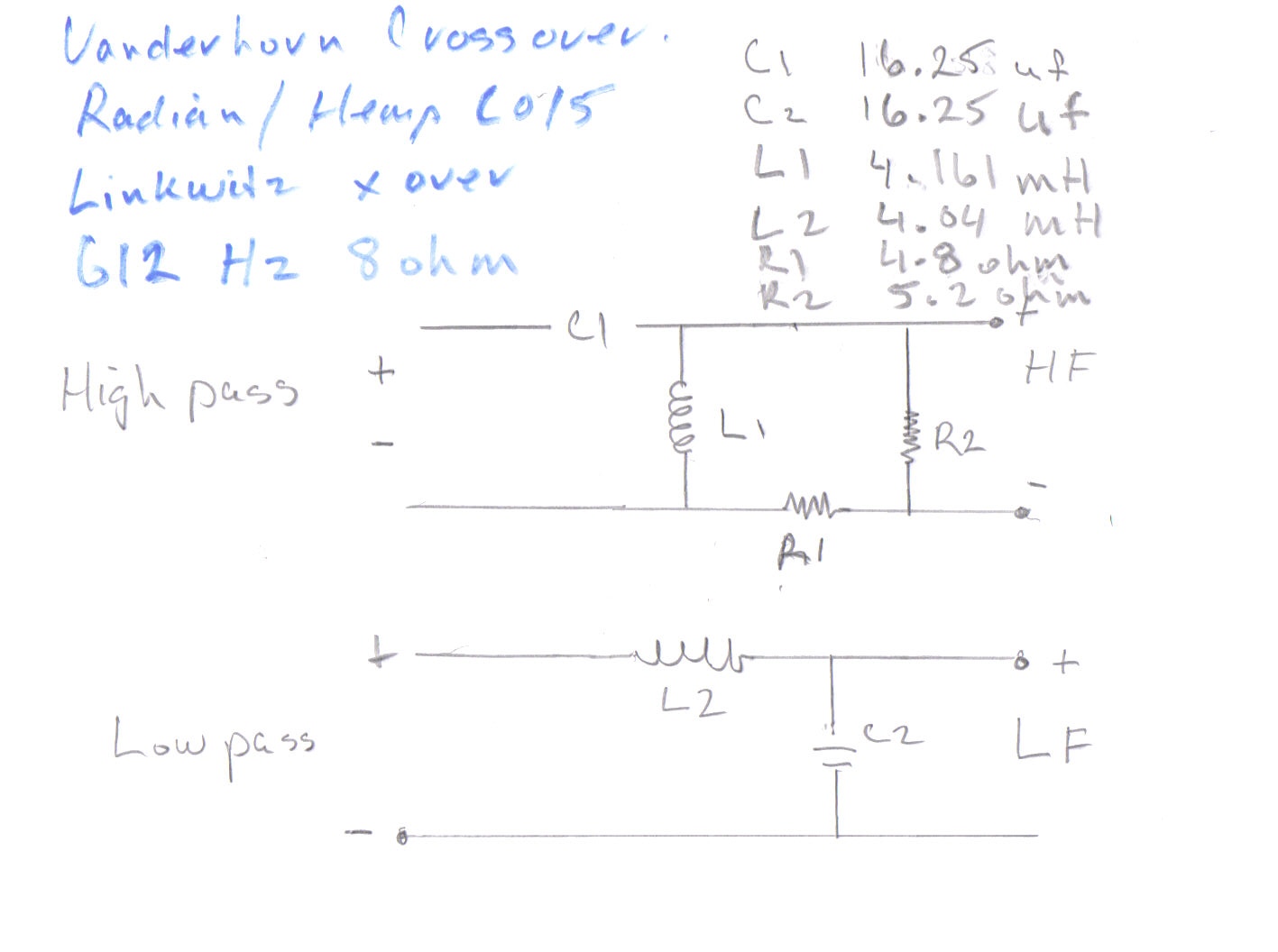

Til slutt et delefilter jeg har fått tilsendt fra en person som heter Karen Vanderkreuk



Men det fungerer jo ikke...

Han har laget denne kreasjonen med driverne.

Han mente han aldri har hørt bedre lyd når disse ble bygget. Inkl. klipsch horn og slikt som han hadde før....

http://www.bentwoodhorns.com/
Er siden hans foresten.



[norcad]

Design by slump og målinger i ettertid pleier på å være en dårlig kombo
Personlig har jeg funnet ut at jeg målinger først og tweaking by ear etterpå er hva som fungerer best. ELLER design by slump og tweaking by ear ;D

Problemet er at man slumpvis får til noe som er en STOR forbedring ifht gårsdagens slump og setter seg ned og lytter. Når man senere måler finner man ut at oppløsningen, åpenheten, trykket eller what ever man ble så fornøyd med er sterkt overdrevet. Når man da tuner etter målingene blir nedturen stor og lyden ofte veldig kjedelig...........

Man blir så fort vant med og "bortskjemt" av sånne enkelte overdrivelser, såfremt de er på rett plass at det blir lite morro og prøve å venne seg til noe mer linjært i ettertid.

Spennende element og prosjekt!



[gubben]

Sexy element, ingen tvil om det... Ligger ikke R1 på feil sted ? Bør ligge foran R2 på + leder ??? Ikke at jeg kan dette, men alle simuleringer jeg finner sier det ???



[bambadoo]

filteret som er på skjema er ikke det jeg bruker. Forsket litt på det og fikk det ikke til å stemme. Dessuten ønsker jeg å dele høyere. Mot 1200-1300 Hz



[bambadoo]

Litt prøvelytting nå på morgenkvisten før jeg skal på jobb og videre på hytta senere. Kona er dratt og jeg kan dra til på volumet.

Skal si det svinger skikkelig. Egentlig låter dette veldig bra, men en anelse "betoning" hardhet i tja hva skal man si. Øvre mellomtone/nedre diskant?

Og sibilanter er der. Nok av dem også. Fremdeles endel tuning som skal til.

Men kabinett skal jo endres (tror jeg ) og selvsagt er ikke elementene spilt på før så de trenger også litt oppmyking regner jeg med.

Vurderer å trykke inn en god diskant i toppen og ta øverste del av frekvensspekteret med den.

Noen som vet om gode alternativer? Tenker følsomhet i 95-100db området?



[bambadoo]

Et spørsmål:

Noen formening om kasser sånn på generelt basis?
Bassrefleks, (f)onken, BLH, Transmisjonslinje, Karlson kabinett.... etc... Hva foretrekker dere og hvorfor?



[bambadoo]

Etter å ha vært borte ei helg. Skrudde jeg på for å teste litt igjen idag.
Og ja - noe er gjort riktig med delefilter.

Så nå skal komponenter kjøpes inn og kasser mekkes....



[gunvald]

Hvilke kasser ble det da?



[bambadoo]

Blir nok en onken, fonken, finken fanken variant tenker jeg...



[gunvald]

Sånn???

HeHeHe



[lakki_luke]

Jeg hadde jo tenkt at jeg skulle fått kjøpt de elementene av deg en dag du var i salgshumør ;D Var ikke få gangene jeg løftet de opp mens de lå i butikken til Ove.
Kanskje du kunne prøvd med en kasse som er i nærheten av Tannoy Glenair?



[gunvald]

Har løftet endel på de i butikken jeg også...

Lysten var stor, men når salgshumøret uteble, så ble det litt værre....

HeHeHe



[bambadoo]

Jeg hadde jo tenkt at jeg skulle fått kjøpt de elementene av deg en dag du var i salgshumør ;D Var ikke få gangene jeg løftet de opp mens de lå i butikken til Ove.
Kanskje du kunne prøvd med en kasse som er i nærheten av Tannoy Glenair?

Tannoy har mange fine kreasjoner ja. Selvsagt til inspirasjon...

Ikke minst disse vintage GRF memory

God styrketrening å løfte på disse ja. Er det 15-16 kg/stk mon tro?

Uansett snekkeriene mine begrenser seg veldig.

denne siden viser noen tanker også.
http://www.audiodesignguide.com/HiEff/HiEff.html

Ikke så ulike specs på elementene egentlig. Blir sikkert bokser i den utsjånaden tenkjer eg...

Legger ved specs på elementene...



[bambadoo]

Mitt oppsett i stua

Javel. Vi teller 20 September..

Det går nedover gutter.

Det er faktisk oppsettet jeg spiller på..

Tror riktignok det blir litt mer utav det med tid og stunder.



[tkr]

Mitt oppsett i stua

- Er den MDF- kassa en sub? Det var et jævlig svært element! Og, i så fall, hvordan deler du dette her?

mvh



[Ludo]

Jeg synes Glenair 15 er dritlekre!!



[bambadoo]

Mitt oppsett i stua

Nei, det er ikke en sub men en testkasse i spon for et par 15" coax elementer jeg skal bruke framover. Så det er en "egen" høyttaler.
men delinga foregår på omlag 1300hz mellom hemp elementet og kompresjonsdriveren i midten.
Det har potensialet. Det kan jeg si
Litt mer om akkurat den jobben er her
http://www.hifisentralen.no/forum/index.php/topic,50630.0.html

Vet ikke hvor lang tid det tar å fullføre. Noen uker kanskje?



[Ludo]

Mitt oppsett i stua

Disse Orishorna dine var rålekre!! Hvordan låt de og hvilke elementer var brukt i dem?

Forøvrig er dette hemp-elementet veldig spennende, har hørt mye bra om det! Tror Upgrade Audio har noen vakre Hammer Dynamics kasser stående som kanskje kan brukes? Uansett, lykke til - gleder meg til å følge dette videre



[Milenko]

Mitt oppsett i stua

Mye spennende inn og ut av stua her, elsker slike tråder med mye forskjellig



[lakki_luke]

Helt enig Ludo ;D Jeg har jo disse selv og har kikket inn i bassrefleksen.Ser ganske enkle ut kassene.Burde nok hatt ute elementet før jeg uttalte meg,men men



[gunvald]

G15 e rett og slett dritlekre. Å de spiller som en drøm!



[gunvald]

Forøvrig var bildet jeg la inn tidligere av Nancy ONKEN...
Syns det va litt artigt eg...
Beklager avsporingen bambadoo...

Satt og googlet etter bilder av onken kasser, også dukket hun opp....



[bambadoo]

Har jobbet noen timer i ettermiddag med delefilter. Litt forskjellige topologier, demping, baffel-steps etc. Små endringer. Karbon motstander, snu fase på elementer etc.

Men jeg ender opp omtrent der jeg var faktisk.... Ikke akkurat 100% teoretisk/utregnet filter. Nå har jeg ikke måleutstyr og bruker kun ørene mine. Er i stua og det er et relativt "hardt lydende rom".

Så skal drasse HT ned om et par dager og høre hvordan det låter der.

1. Ordens til bassen.
2. Ordens til diskant. 6-7 dB attenuering der.
Liten baffle step kompensasjon.

Deling på omlag 1250-1300hz.



[gunvald]

Noe fremgang her Bambadoo???



[bambadoo]

Mest på tankestadiet egentlig.

Er endel bra lydmessig, men det er lite dypbass som kommer ut. Optimal kassestørrelse (iflg. winisd og bassbox pro som jeg tester) ligger rundt en 190l og testkassa er i underkant av 140l...
Så skal tegne litt nå et par dager for så å fyre opp sirkelaga er planen.



[cardas]

Mitt oppsett i stua

Javel. Vi teller 20 September..

Det går nedover gutter.

Det er faktisk oppsettet jeg spiller på..

Tror riktignok det blir litt mer utav det med tid og stunder.

15" coax hemp har jeg skikkelig trua på!
Skal hive meg på tilsvarende prosjekt selv på ny året.

Mvh
Andreas



[Milenko]

Mitt oppsett i stua

Hadde Hawthorne silver iris 15" coax i en åpen baffel for et par år siden, 15" gjør definitivt noe med humøret ;D



[bambadoo]

Gjemmekontor med henger idag.

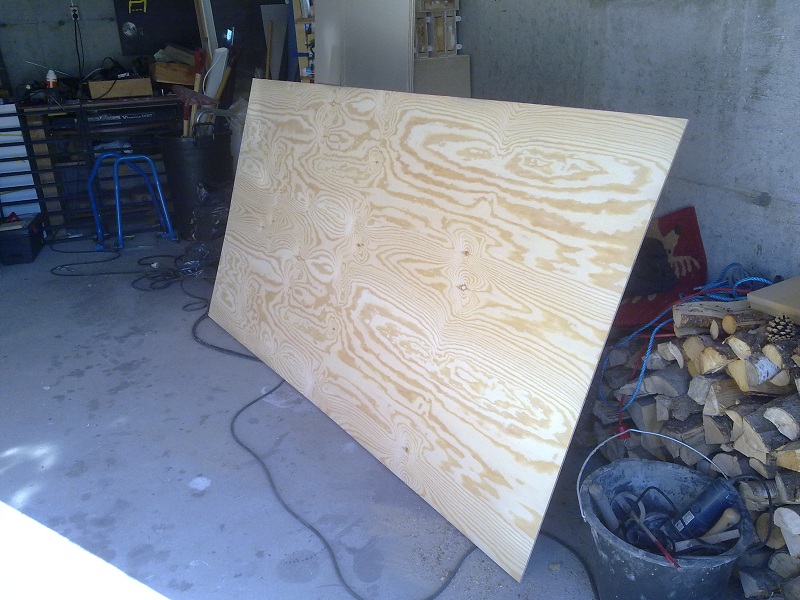

Etter å ha opprettet byggkonto på Monter og 21% rabatt på saker og ting. Ble noe 27mm og 21mm Baltisk Bjørk finer plater kjøpt inn. (2440x1220mm)
Betalte akkurat 2000kr for 2 plater. En på 27 og en på 21mm.

Fronter og topper og bunn skal være 27mm.

Fikk de kløyvd på lageret etter mål da de er litt tunge å holde på med hele plater selv.


Fin finish er det på dem også.

så står Makitaen klar til videre skjæring.



Nydelig vær idag foresten.

Så da finner noe 27mm, 21mm, (12mm og 6mm hadde jeg fra før). X-finer plater her. (furu riktignok)




Så da er vi vel sånn noenlunde igang tenker jeg.... ;D



[Ludo]

Gleder meg til å følge med her ja



[gunvald]

Spennande!!!



[ØivindJ]

Så da er vi vel sånn noenlunde igang tenker jeg.... ;D

Nå det blir spennende



[Nikko03]

Ja detta blir spennende den makita saga er forresten veldig god å jobbe med, liker den godt



[bambadoo]

Ja makita 2704 ble kjøpt inn for en stund siden. Er brukt endel også. Den er virkelig god.


Sitter og drodler litt i excel og vurderer om jeg skal svare i noen av de andre trådene.. En som handler om moderasjon og slikt. Men lar det være foreløpig.
Akkurat bestilt billetter til "skambankt" konsert neste Lørdag og er fornøyd med det.

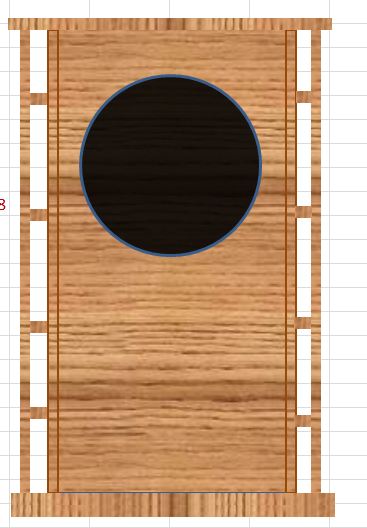

Lagde en liten framstilling på hvordan proporsjonene i front skal se ut.
Total bredde omlag 60 cm. Total høyde - i overkant av meteren. (104) er planen.


Slissene er 3.5 cm brede. Skal være 4 på hver side. Ikke 5. Blir 23 cm lengder på dem. Dette er beregnet ihht. et Onken regneark som jeg jobber med.
