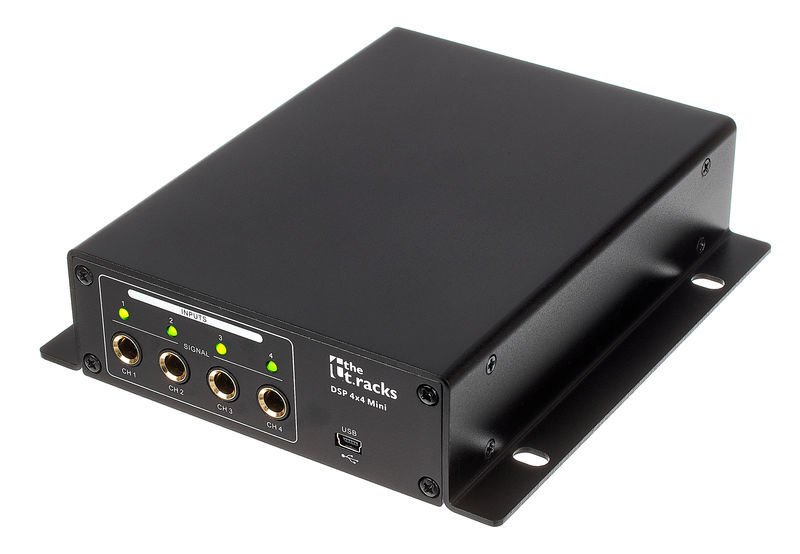

Har ikke testet den noe mer,men du kan laste ned programvaren på her https://www.thomannmusic.no/the_t.racks_dsp_4x4_mini.htm så kan du kjøre dsp programet i demo mode.
|
div diy
- Trådstarter El-retur
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
Så kjekt,hva skal du bruke den til?
Primert som delefilter for ett par ML Elekrostater.
Spennede.

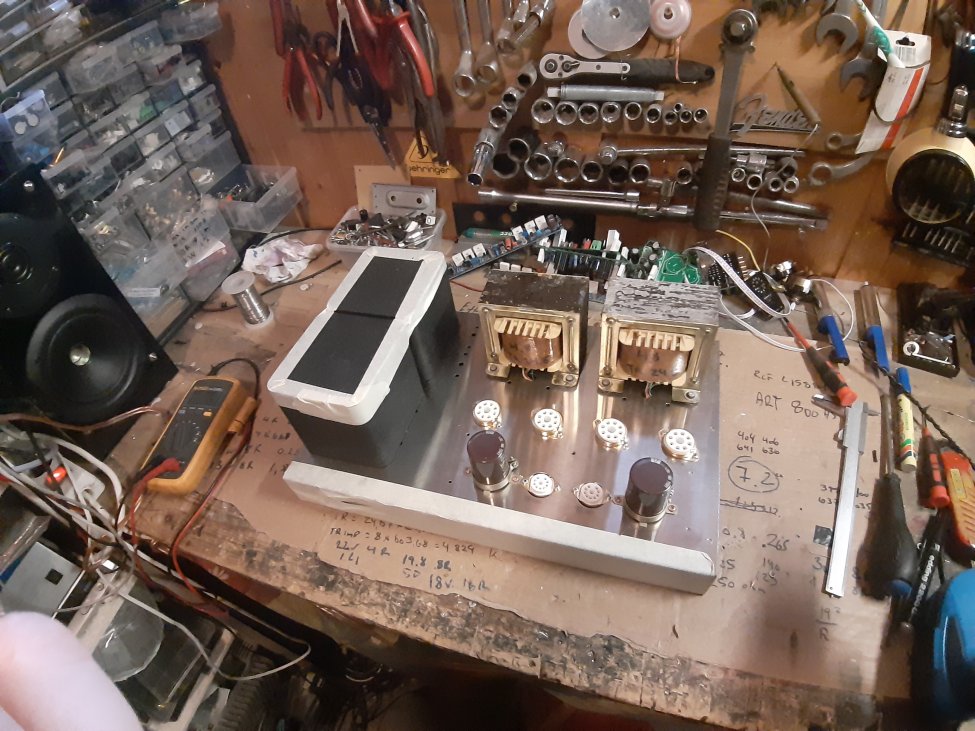

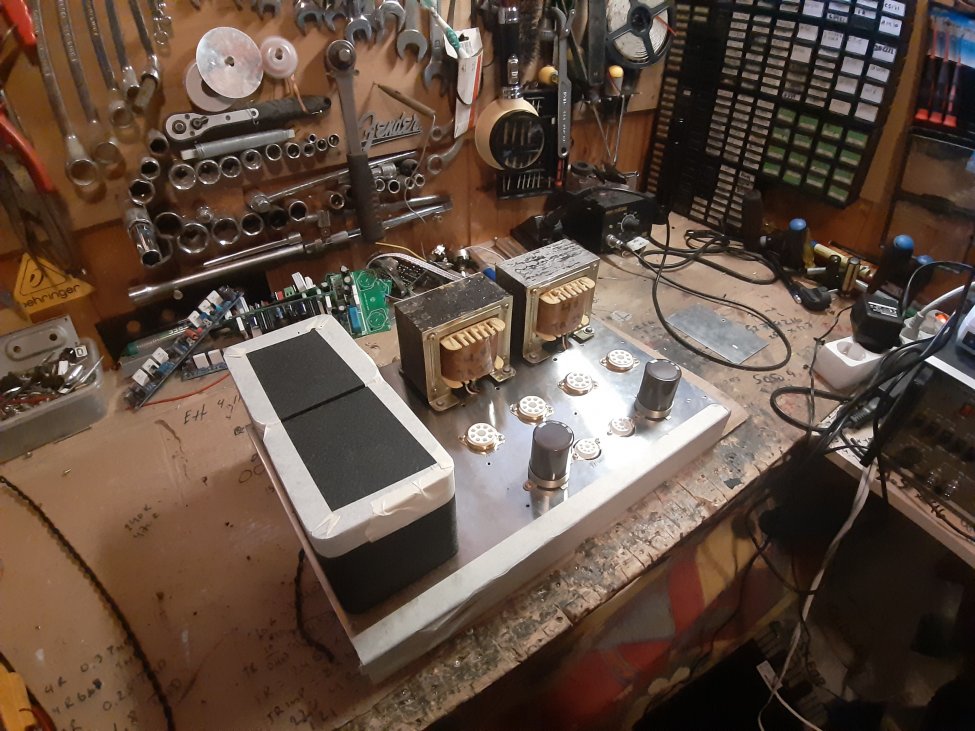

Music angel trafoene og kabinett får forhåpentligvis nytt liv,såvidt begynnt og legge kabler og div,har også vasket bort alle logoer med acetone.
Blir til å bruke deler som jeg har liggende og resten blir bestilt hos rs.Sist redigert:
Skulle det vært en link her?

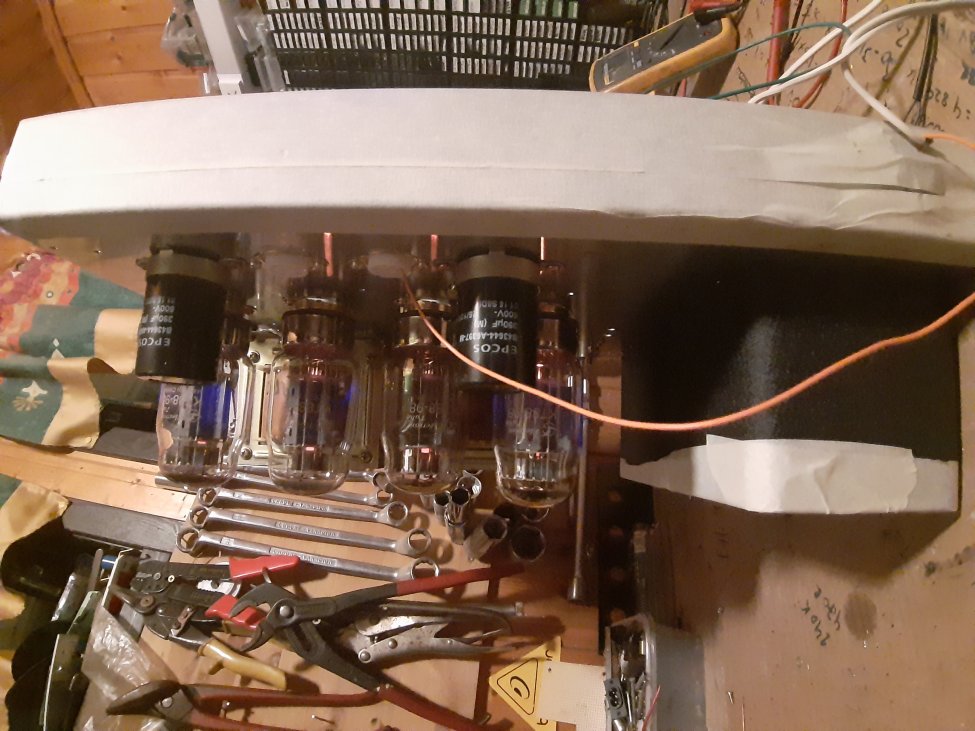

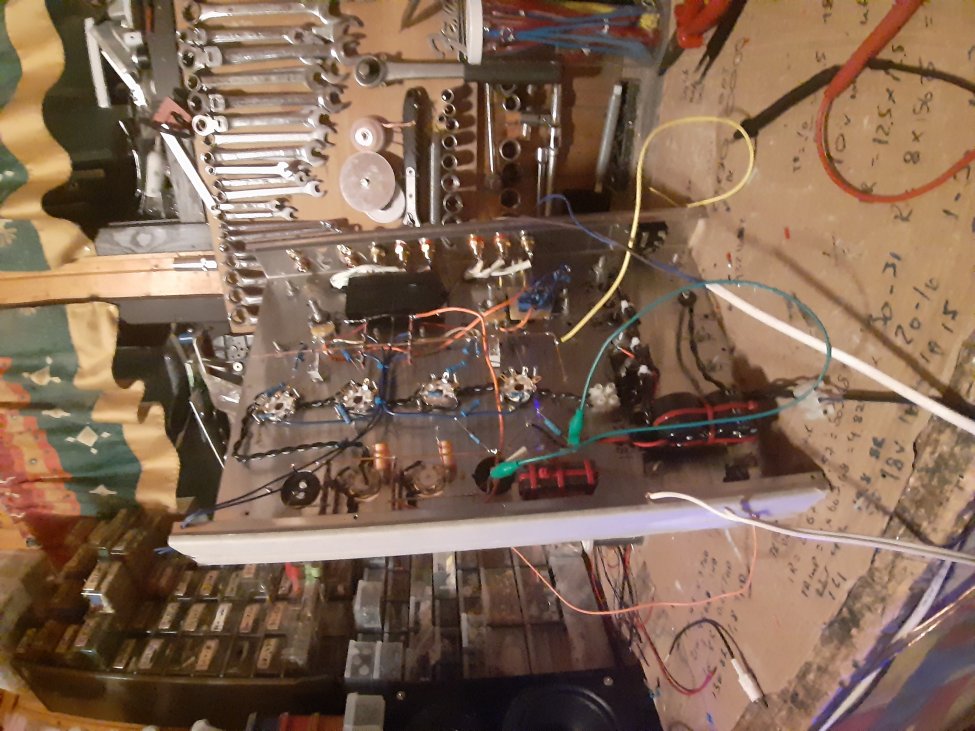

Artig prosjekt, - men jeg fikk så jædrans vondt i nakken av å stå på hue for å se på bildene...
Takk,har ikke helt peiling hva jeg holder på med,men lærer litt underveis.Artig prosjekt, - men jeg fikk så jædrans vondt i nakken av å stå på hue for å se på bildene...
Bildene står rett vei,men de er tatt veldig rart,er ikke noe fotograf tydeligvis
.
Nei skal ikke det,var bare for å prøve og se om utganstrinnet virket.
Da ble den demontert og det meste ble bygget på nytt.
Virker veldig bra nå og lyden virker veldig lovende.
Er autobias med 2 forskjellige bias valg.
Forsterkeren er koblet opp i pentode,men kommer muligens bryter for triode.
Mangler sikringer og 555 timer for høyspenning forsinket oppstart +++
Montert kondensatorer og likeretter for dc gløding av driver rørene,så nå er det ikke noe hørbarstøy i høyttalere.

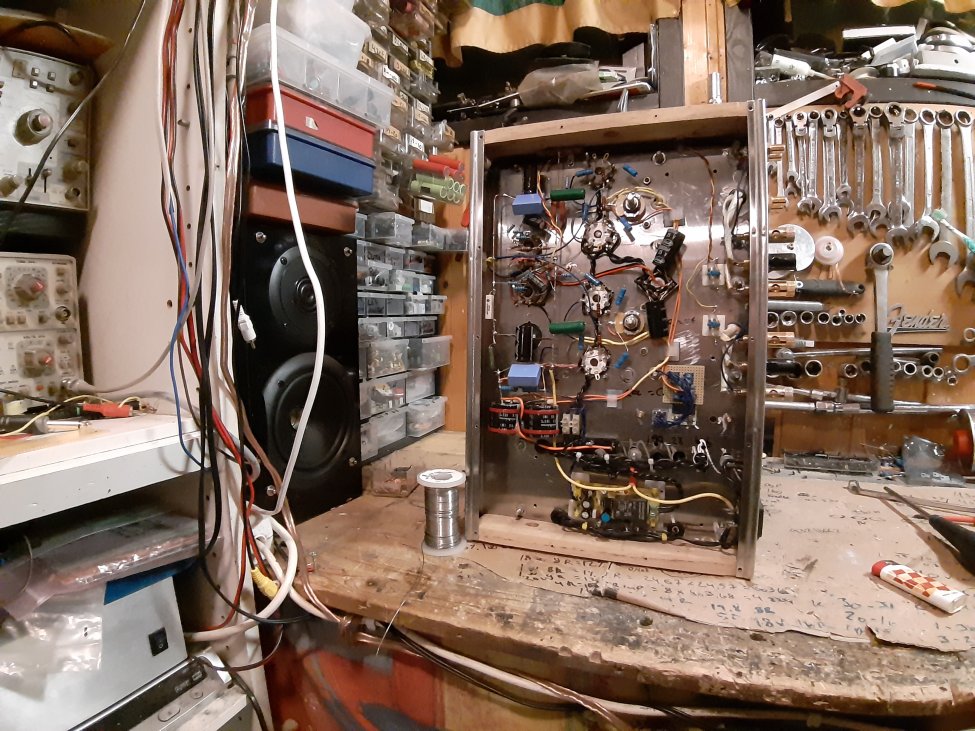

Ble ikke særlig pent på innsiden og sikkert ikke kabelføring helt etter boken,men det virker
Takker,ble hvertfall litt finere en første versjonen.
Er en jording som ligger nesten i midten den andre er pluss leder.
Alle 4 utgangsrør deler samme ledning(den svarte tykke som er tvinnet)

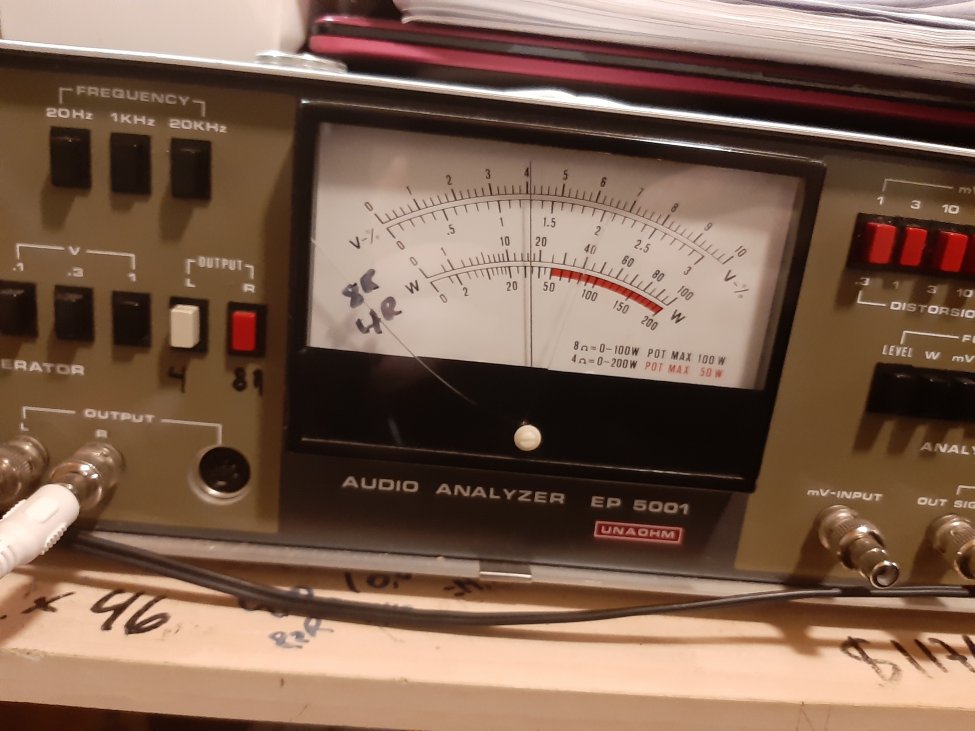

Målte litt effekt og forvregning med og uten feedback på forsterkeren.
Uten = 1w 8r 1khz 1,2%
Prøvde forskjellige verdier fra 22k til 110k i feedback kretsen.
Prøvde litt flere verdier,men det var de jeg husket nå.
22k = totalt ustabil
33k = små ustabil
44k = stabil
110k = stabil
Måler best med 44k og ser ok ut på scoopet etter det jeg klarer og se.
1w 8r 1khz 0.4%
Vet ikke helt hva jeg holder på med,men måler hvertfall bedre,skal også prøve med silver mica kondensatorer,men må lese meg litt opp på det først.

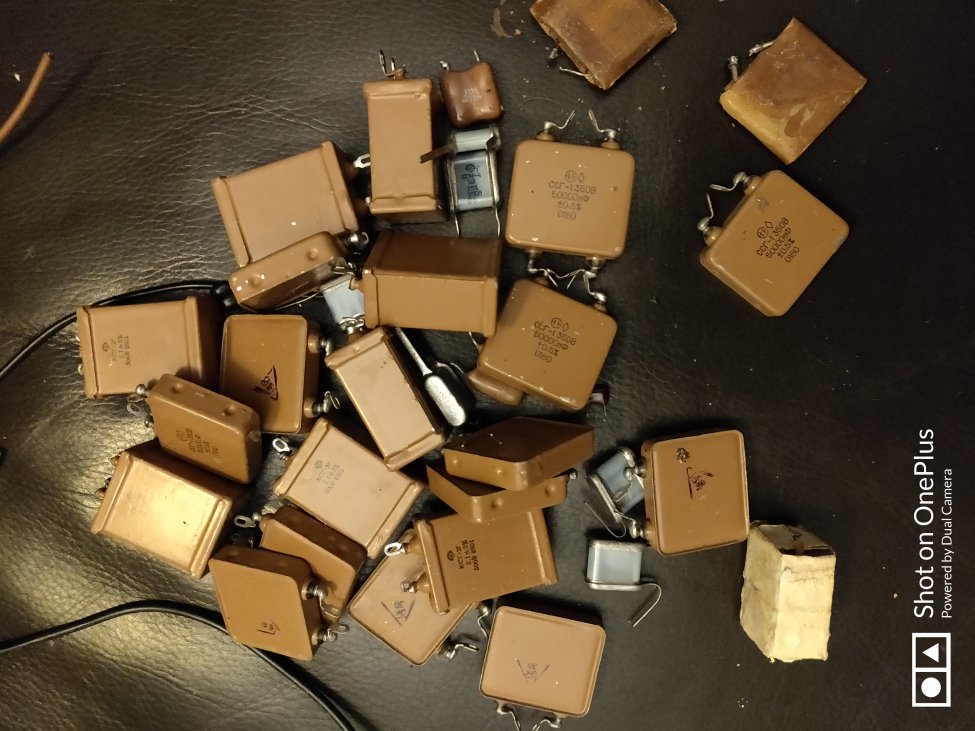

Har litt lyst på slike ,men de tar så himla mye plass.

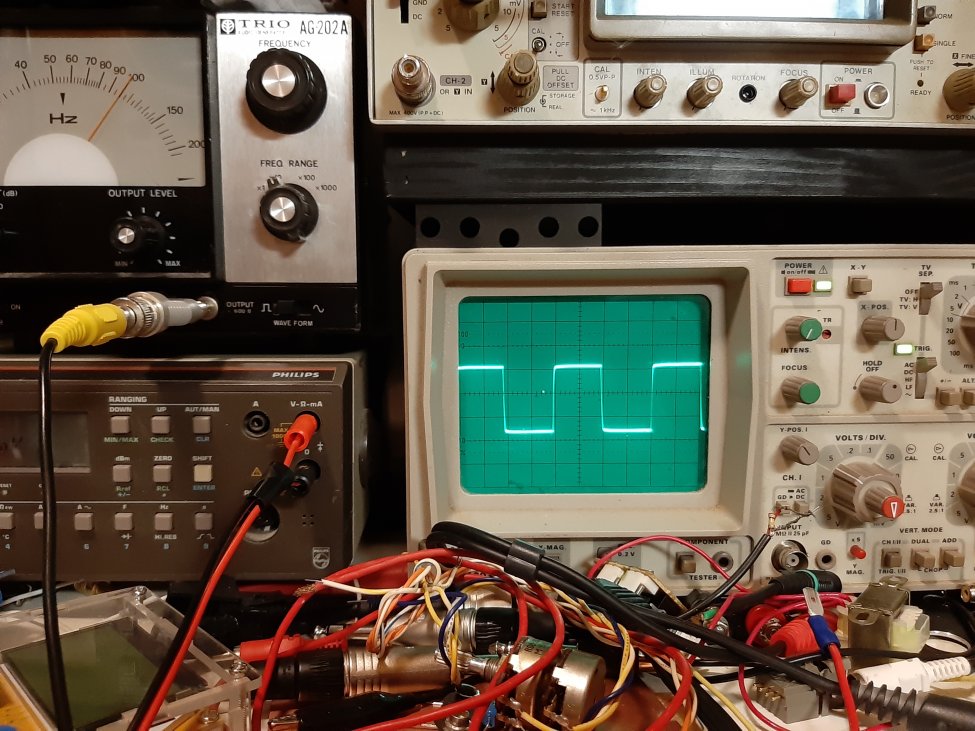

Prøvde med div kondensatorer og motstandere i feedback kretsen i dag,endte opp med 300pf og 44k motstand,ser fint ut på scoopet ved 1khz firkant bølge,kanskje en anelse ringing som ikke vises så godt på bildet.
Uten feedback så firkant bølgen ikke ut
Aner ikke hvor mye feedback forsterkeren har nå.
Om noen har tips og triks så hadde det vært kjekt.
Sist redigert:Den røde og gule ledningen...Likner på Teflon-ish isolert? Dette ser veldig bra ut. Min erfaring med jordskinne er at hvert trinn tilkobles sammenpå samme punkt på jordskinna, a la lokale stjernepunkt. God erfaring på linjtrinn og riaaer. Stå på!
Har ikke peiling om de er teflon ,men de var fryktelig vanskelige å avisolere,sjelden seig isolasjon.
Sist redigert:
Har brukt forsterkeren litt,den spiller i grunnen ganske bra,men passer dårlig med høyttalerene mine,den spiller litt mye av alt (bass/diskant)og blir da en dårlig kombo med klipsch rf7 som har litt mye bass/diskant.
Har også litt dårlig oppløst diskant og minner lite på rørforsterker slik jeg kjenner rørforsterkere.
Blir å prøve å koble kt88 rørene i triode og se om det blir bedre.
Tror ikke driver rørene klarte å drive kt88 rørene skikkelig i når de var koblet i triode,de begynnte å klippe kjapp,så gav opp,rev nesten alt og bygget opp etter oddwatt kt88 skjema og koblet opp i pentode ,så nå ser forsterkeren ut som et kråkereir innvendig.

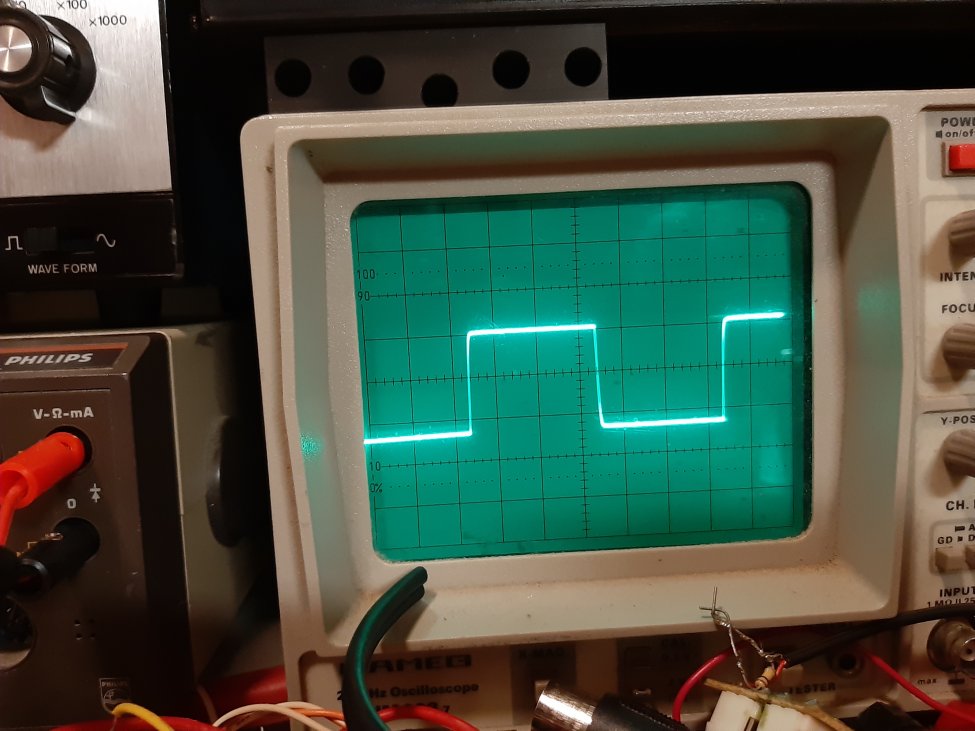

Har målt litt i dag og prøvd med forskjellig feedback motstandere og kondensatorer,ser ut som den måler en del bedre på forvregning og ser litt bedre ut på soopet tror jeg.

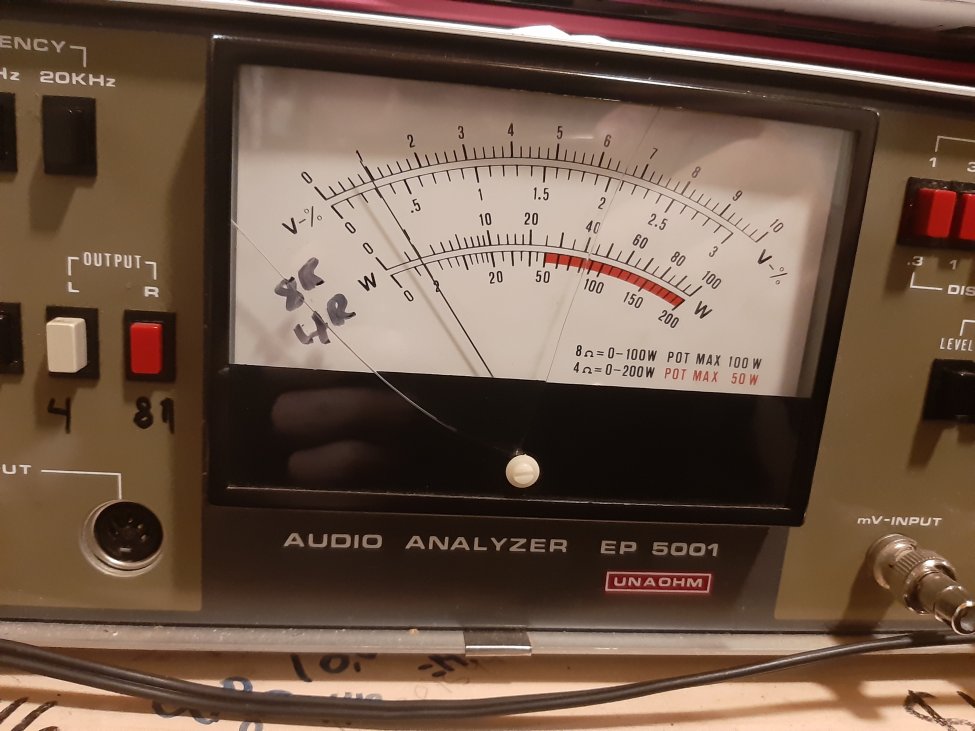

Dagens beste er 0.29% forvregning 1w 8r
Lyttet en del på forsterkeren ,virker perfekt,ingen unoter eller støy.
Lyden er veldig anderledes og veldig mye mer oppløst i diskant og bassen roligere,må si meg kjempe fornøyd med lyden.
Var også utrolig godt med effekt i forsterker,mangler absolutt ikke effekt.
Tror det lønner seg og bygge etter utprøvd skjema om en ikke har peiling på rør og slikt
Tror jeg målte rundt 22w uten klipping,er ikke sikker på forvregning.
Har også begynnt å lage treramme rundt forsterker i ekte eksklusiv furu med kvist.;DSist redigert:
Hva skal du bygge?
Kondensatorene er 7,6cm i diameter.
