Planen er et 300b prosjekt om soklene kommer fra kina snart
Takk,skal se om de kondisene passer til prosjektet,sender pm om jeg kan bruke de.
|
div diy
- Trådstarter El-retur
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
Takk,skal se om de kondisene passer til prosjektet,sender pm om jeg kan bruke de.
Blir fint. Fikk du linkene?
Kan bruke dem?Vedlegg
Ja fikk linkene,ser flott ut

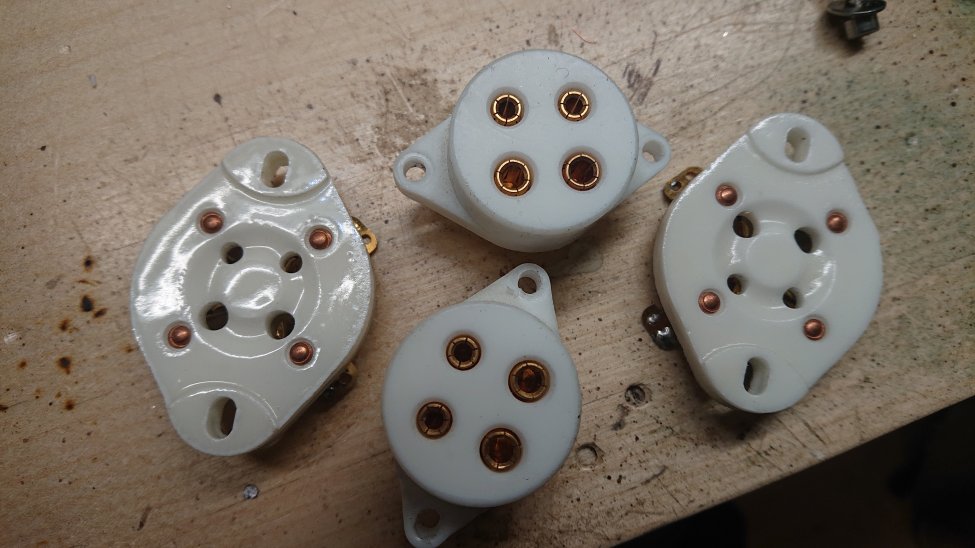

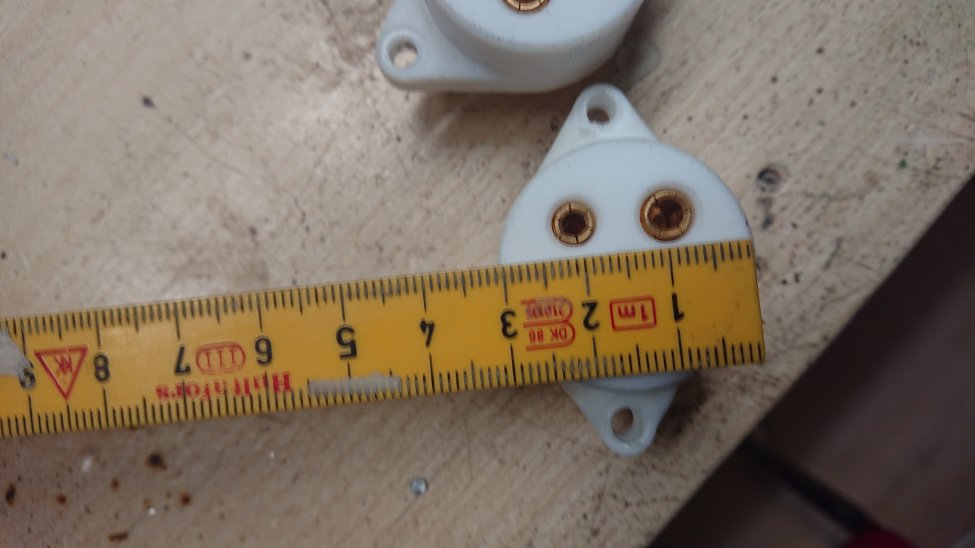

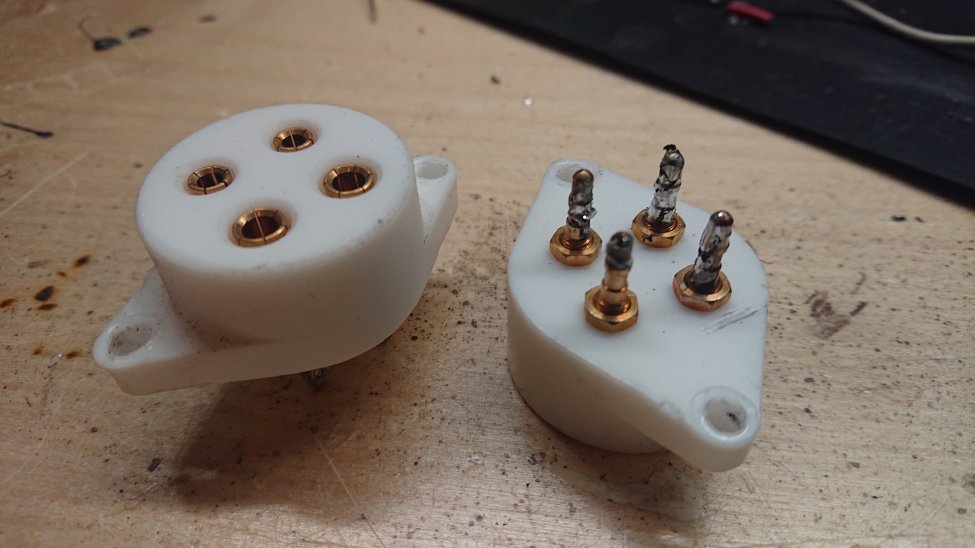

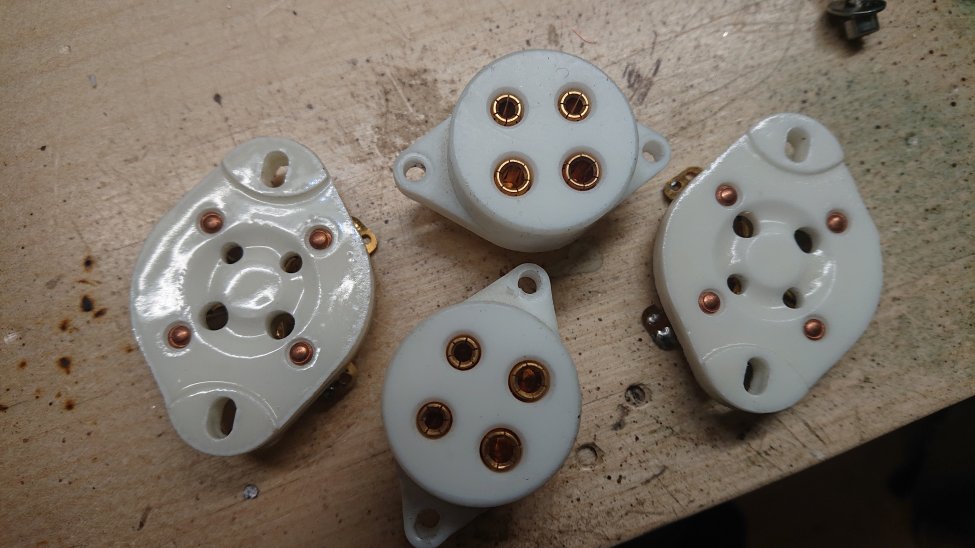

Ja dem teflon soklene er helt rå. Kan stramme de mutterne på pinnene så røra får maks kontakt.
Noen mener det å Røra sitter vertfall bedre.
Litt overrasket over at du mener det da teflon er en plasttype. Det viktigste her er vel kontaktene i sokkelen som virker vesentlig mer forseggjorte i teflonsoklene etter bildene å dømme.
Har du 5V ut fra trafo blir vel det i minste laget for regulert?
Har 6.3v trafo,lurte på kanskje å bruke lt1084/lt1083 eller droppe spenning med motstand etter likeretting.Det jeg har sett på noen gamle rørforsterkere fra 50-tallet og oppover er at soklene ofte er laget av bakelitt, og etter en del år så blir bakelitten porøs og rørene sitter veldig dårlig. Med teflon og keramiske sokler slipper man det problemet.
Gløding måtte gjøres på nytt og droppet gløde spenning med motstand og større kondensatorbank pga mye rippel.
psu begynner å bli klar ca 425v ved 140ma belastning,psu er clclc.
Må kanskje ha større kjøleribbe på regulator.
Ja trekker noen amp (3.7a)
Havnet på ca 4000kr,hadde det meste uten om utgangstrafoene og 300b.
Men om du handler alt nytt og på rimelig måte så blir det lett veldig mye dyrere,tipper på 10k+++ med hammond 1627se
Blir mest sansynligvis til å montere ma meter i fronten etter hvert.
Lyttet litt til forsterkeren i dag,lyden er veldig bra og forsterkeren er stille,faktisk mye mindre støy en jeg regnet med.
Hadde regnet med at den ville få problemer med rf7 siden de har en litt vanskelig impedanse dip rundt 200hz slik jeg forstår.
Men til nå lyder den veldig bra,kan skjønne at folk liker 300b rør.
Men om man skal sammenligne med tiligere forsterkere jeg har brukt så er den veldig lik jlh 1969,pass aleph mini og gb ska150d men nå er det jo vanskelig å huske lyd.
Blir mer testing,måling og lytting etterhvert.Sist redigert:
Skulle måle 300b forsterkeren i dag og tok like godt å målte noen andre fjøsmekk forsterkere i samme slengen.
300b
1khz forvregning %
1w 4r =1.8
1w 8r = 1.4
6.5w 4r =10
7w 8r = 10
Fornøyd med forsterker,fin lyd,men ikke fått brukt så mye enda,men er kanskje litt mye forvregning,kan kanskje ha noe med at opt er 2.5k men psu spenning er 25v lavere en skjema.
Får se om jeg kanskje klarer å få forvregning noe ned,men må lese litt først.
Oks sin gamle aca
1w 4r = 1.6
1w 8r = 0.55
5w 4r = 6
4w 8r = 6
Aca spiller veldig bra/fint,lett og like.
Hiraga 30w
1w 4r = 0.01 usikkert,kan ikke måle noe mindre.
1w 8r = får ikke målt
46w 4r = 3.8
28w 8r =1
Spiller veldig oppløst og riktig,men kan bli litt lys på feks klipsch.
Jlh 1969
4r 1w = 0.34
8r 1w = 0.14
4r 6w = 0.6
8r 5w = 0.22
Spiller veldig bra på det meste av høyttalere,fin og oppløst lyd
Den høye forvregningen ved max effekt er pga måler veldig nært synlig klipping så tipper på toppene på sinus begynner å forandre kurve,kunne blitt mye bedre ved å målt ved lavere effekt.
Feks hiraga måler 20w 8 = 0.4% vs 28w 8r = 1%
Men dette var mest for kjekt og ikke noe nøye og veldig seriøs måling.Sist redigert:

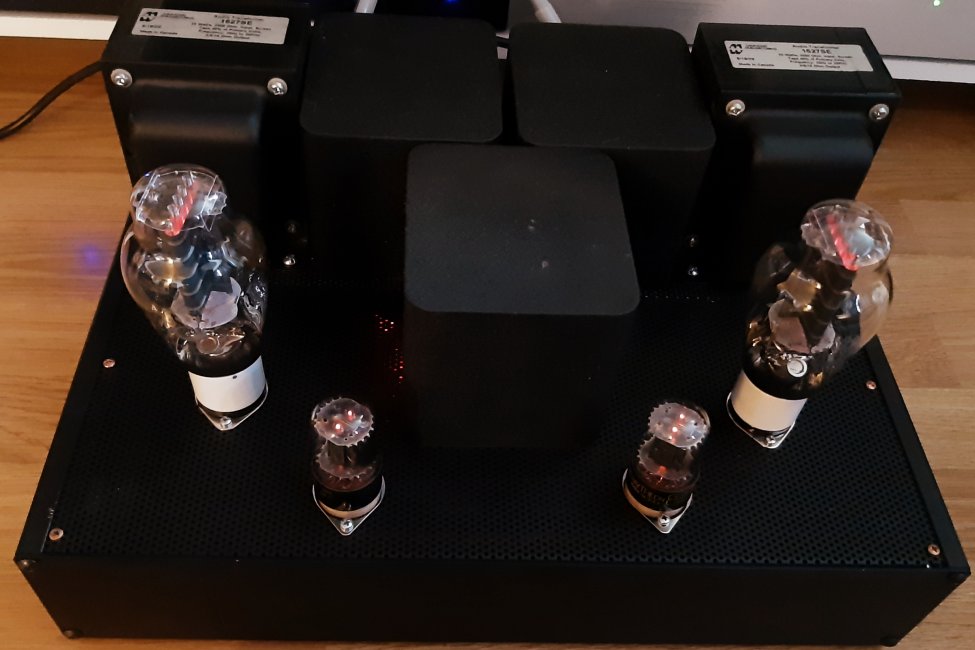

Fått lyttet til 300b en del,liker denne bedre og bedre,lyden har forandret seg en del de timene som jeg har brukt den,
Var litt lite oppløst diskant tidligere,men det er blitt borte.
Melomtonen er utrolig god,bassen er også utrolig bra.
Alt som bias og spenninger ser bra ut etter det jeg kan se,ingen ulyder eller noe.
Bittelitt psu during i bassene når en har øret noen cm i fra bassene,så er veldig stille.
Regner med at ettervhvert så blir det noen modifiseringer,men må først bruke den.
Må vel påstå den ble veldig bra for ikke ha helt greie på hva jeg holder på med
Takk
Det som var mest spennende var å bygge forsterkeren,men er jo veldig gøy når det bare virker også.
Kunne kanskje bygget noe mer avansert,enn sun audio/jc morrison,men får se hva som skjer.

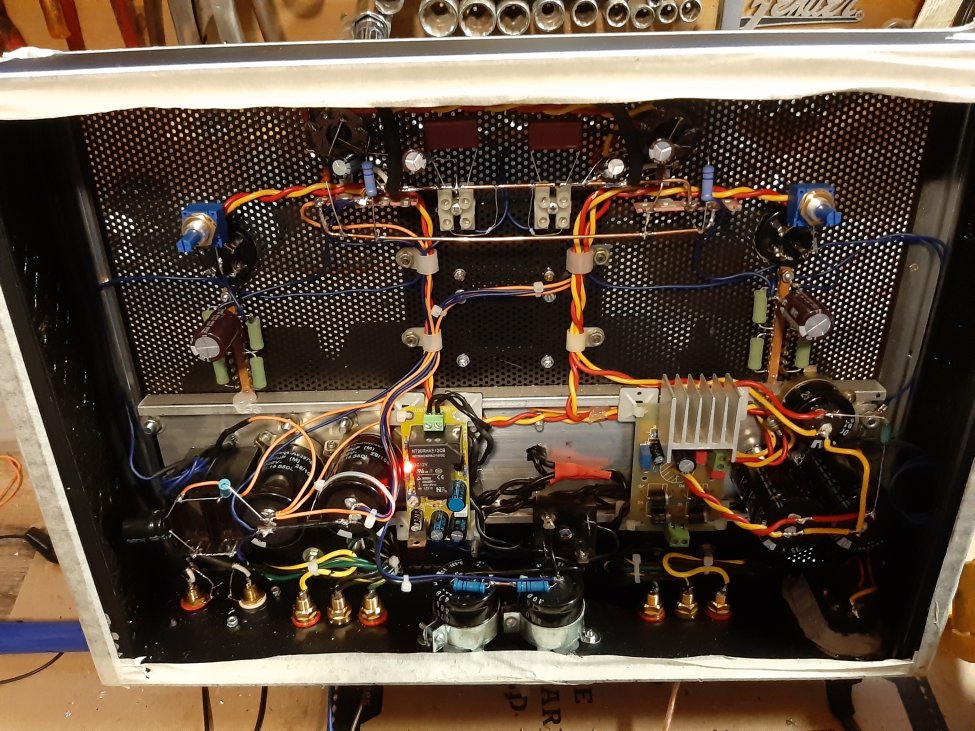

Er noen motstand verdier som er forandret for å få riktig spenning over rørene pga egen komponert psu.
Har regulert spenning til 300b rør med lt regulator og uregulert crc gløding til driver rør.
Har også montert 555 timer for forsinket innkobling av høyspenning,så tar ca 25 sek for høyspenningen slår seg på.
Høyspenning psu består av clclc og måler 416v ved full belastning.
Har heller ikke montert vol pot ,men en 100k motstand i stede.Sist redigert:
Tipper du drar mer ut av den med snadderkomponenter på kritiske plasser, men det som er det viktigste er at det fungerer tilfredstillende.
Ja kunne sikkert blitt bedre med litt snadderdeler,men hvilke deler er de mest kritiske med tanke på lyd.Tipper du drar mer ut av den med snadderkomponenter på kritiske plasser, men det som er det viktigste er at det fungerer tilfredstillende.
Fungerer overaskende bra.
Alt i signalveien er jo viktig Tube cap kondensatorer, Elna silmic kondensatorer ikke minst så dyre AN motstande du har råd til. Dette er mine erfaringer fra AN bygg. Satte også inn noe Black Gate men disse er jo umulig og oppdrive og det meste som fins er fake.
La oss holde en god tone hva mener du med piss?
Dansk udtryk som bare er positivt ment.LLassencad
Gjest
Tok ikke den med en gang ha en trivelig vår nede i Danmark på Dronningens dag.LLassencad
Gjest
Jeg har en del BG.
Jeg har og en del BG. -
-
