DIY åpen baffel - Pure Audio Project Duet 15 Prelude klone

Diskusjonstråd Se tråd i gallerivisning

  • Steinkare

    Overivrig entusiast
    Ble medlem
    15.06.2004
    Innlegg
    841
    Antall liker
    196
    Torget vurderinger
    7
    Synes du er innmari flink H E. Dette ser veldig spennende ut!


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9

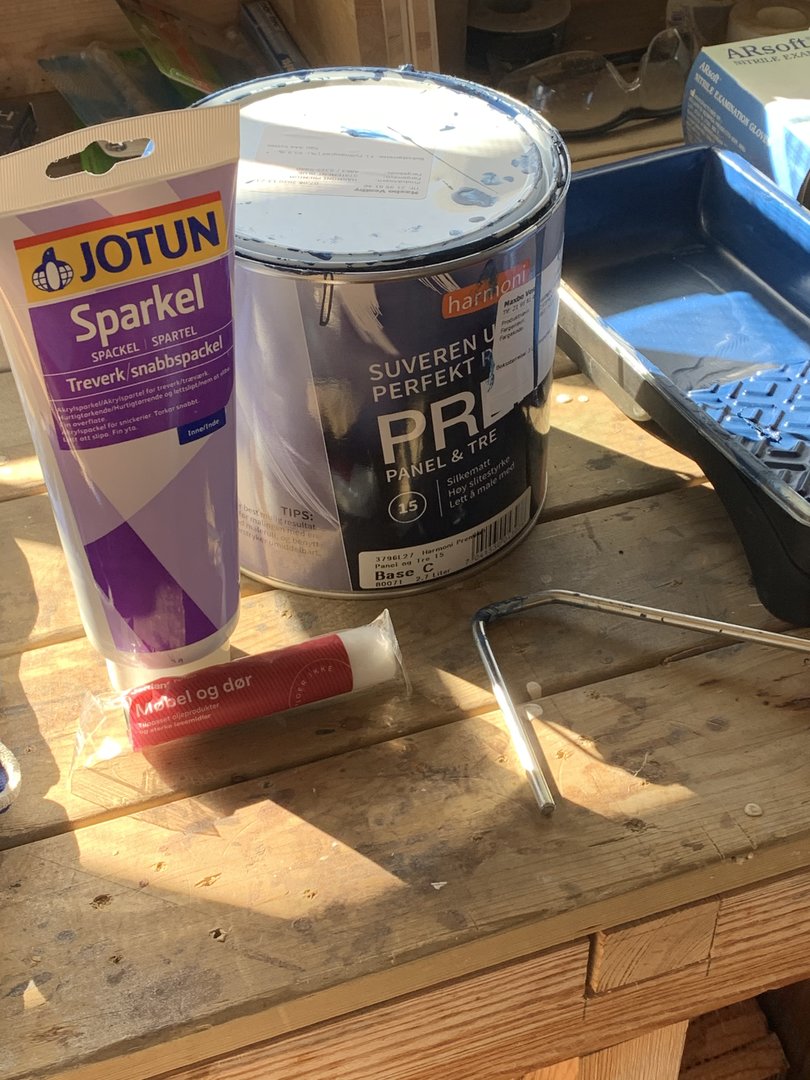

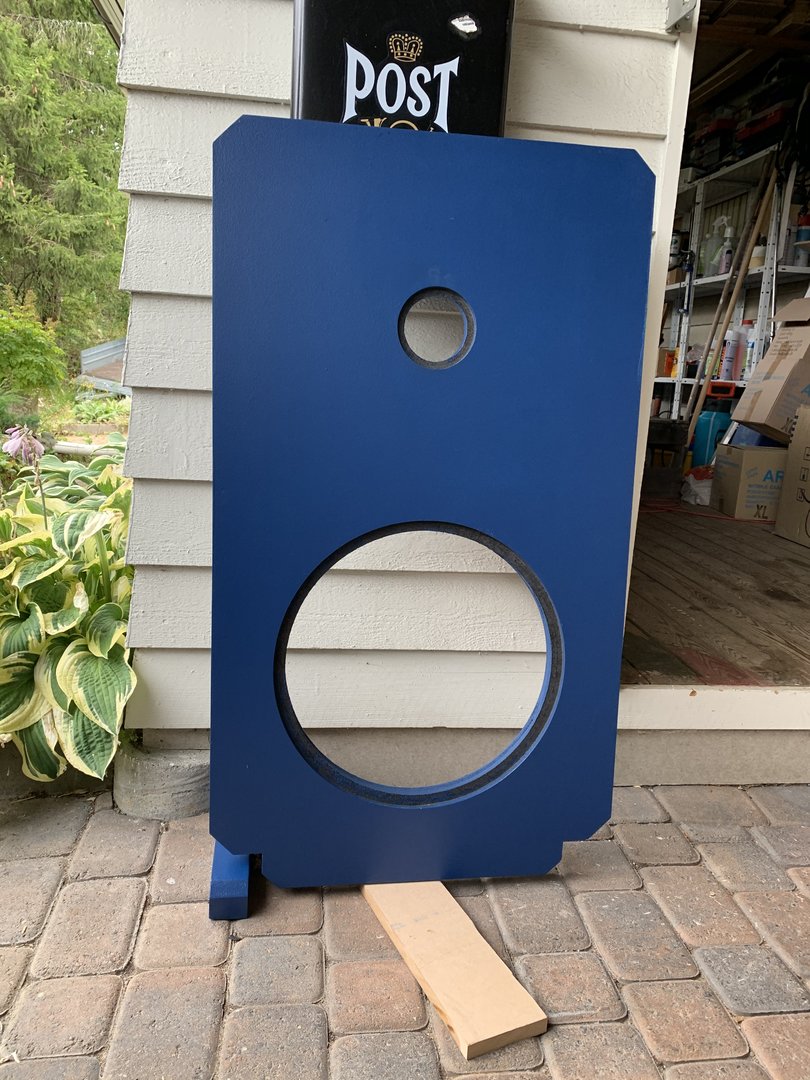

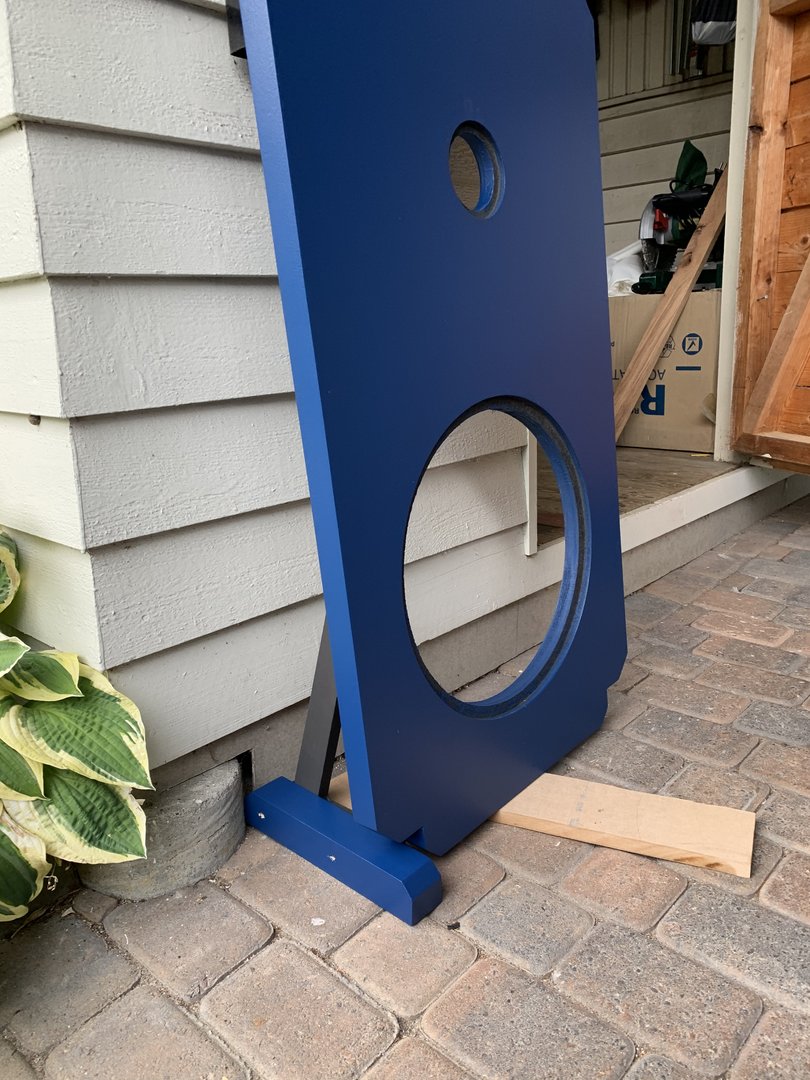

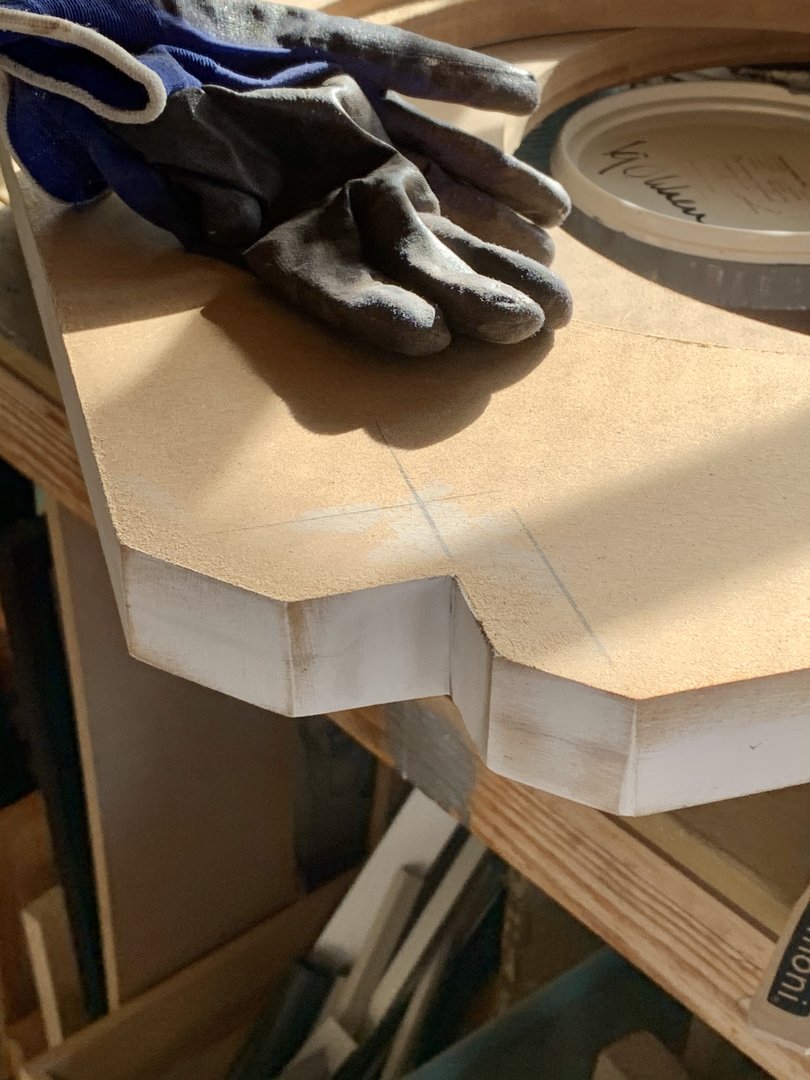

    Har vært litt knot med maling/tørking/pussing/sparkling.

    Nå skal jeg borre litt og sette i rampa.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9

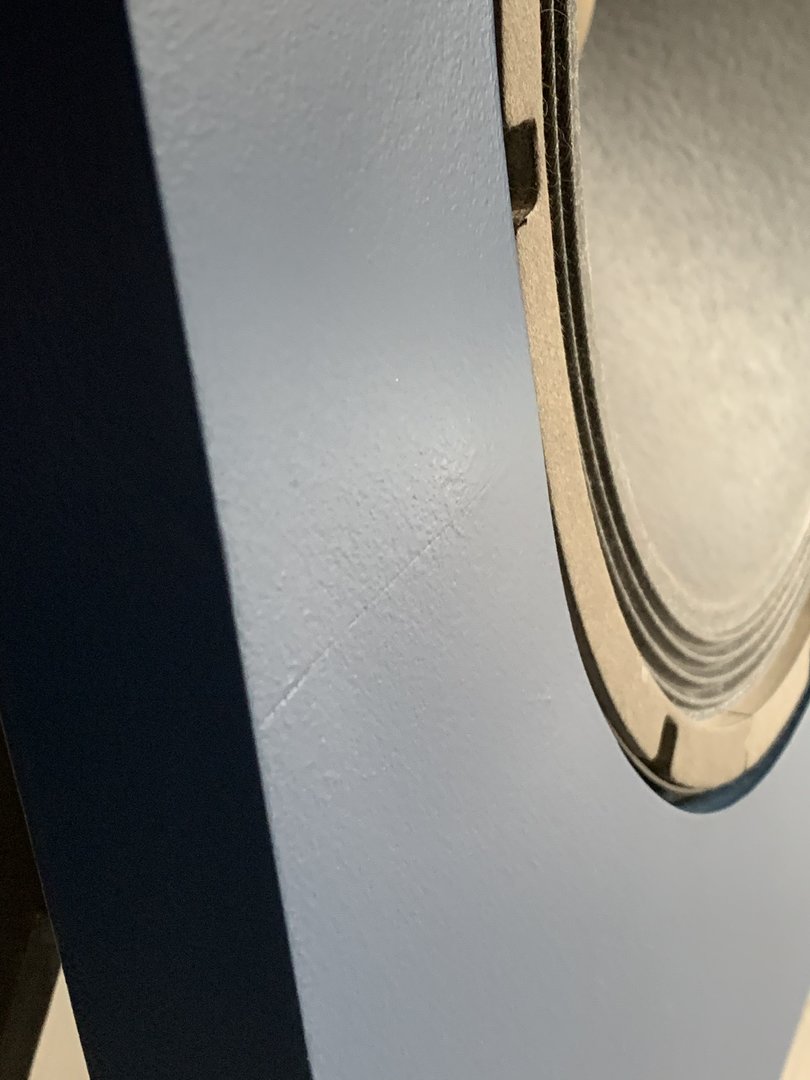

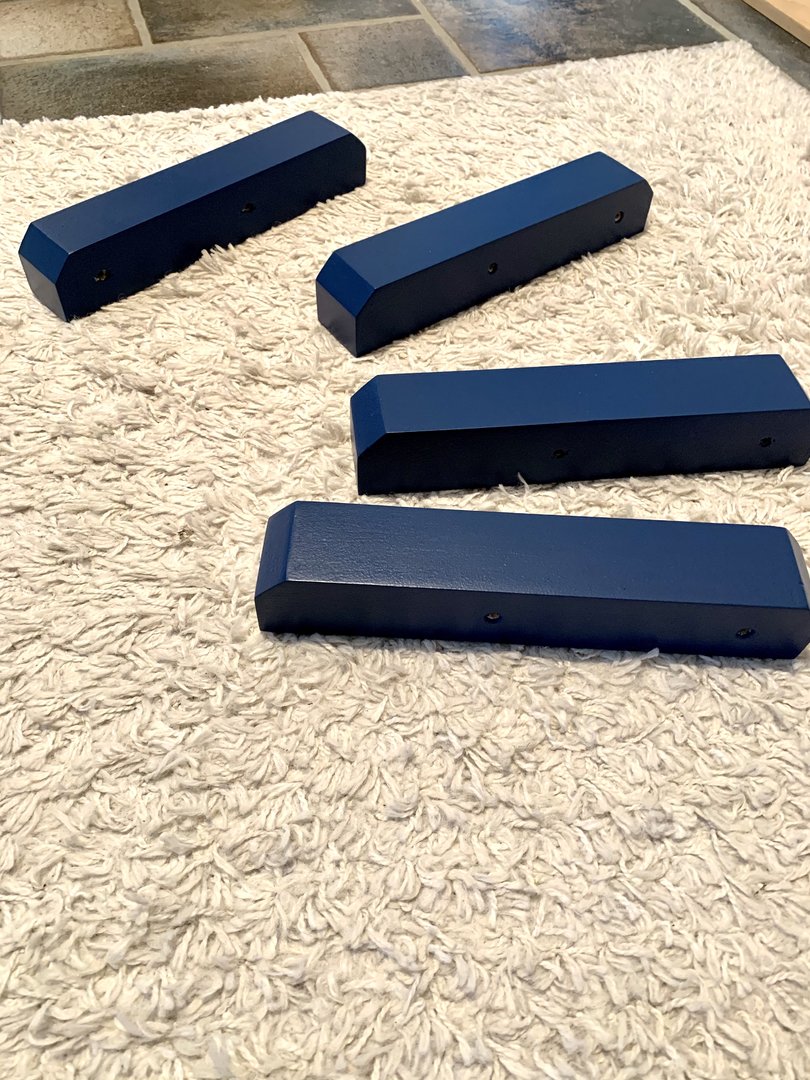

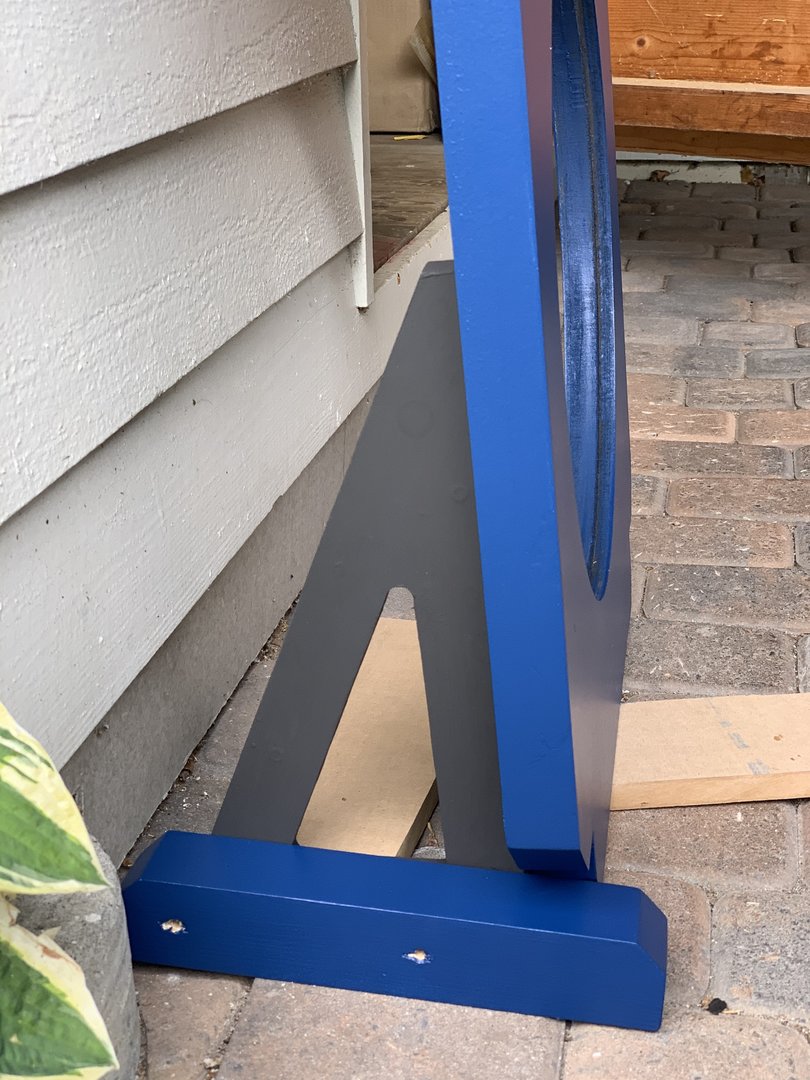

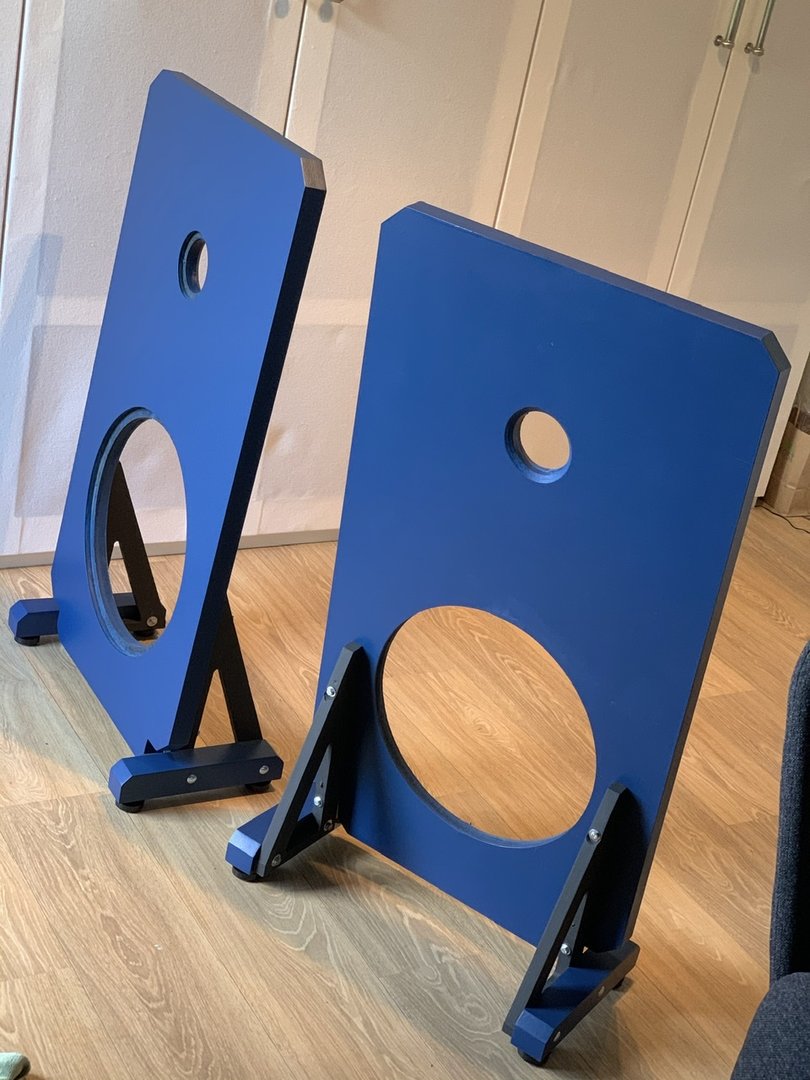

    Det er litt småplukk med finishen på bakstøttene som må fikses

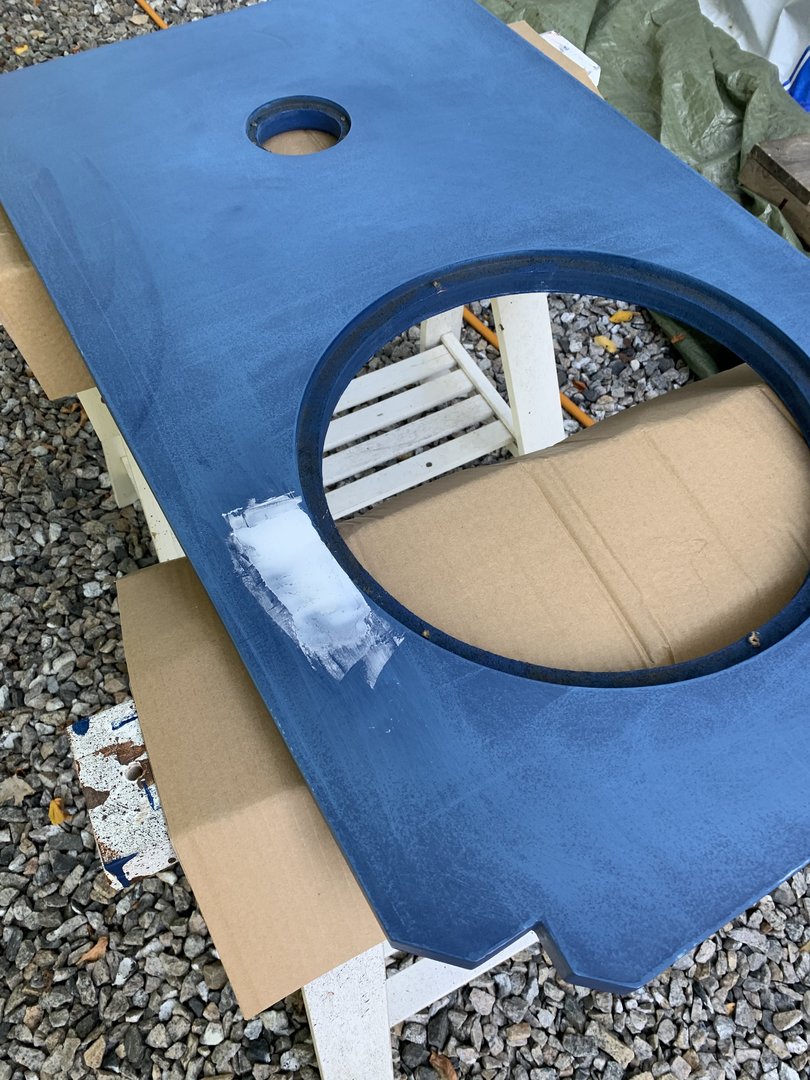

    Et større uhell er at rampa muttern fra Bauhaus som ikke har krage dro seg innover og lagde en bule

    godt jeg har masse sparkel og maling. Borer forsiktig flere hull fra siden av hullet til bassen. Fyller med 2K epoxy, klemmer en milimeter eller to ekstra inn, sparkler, pusser og maler to strøk til....igjen :)



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9

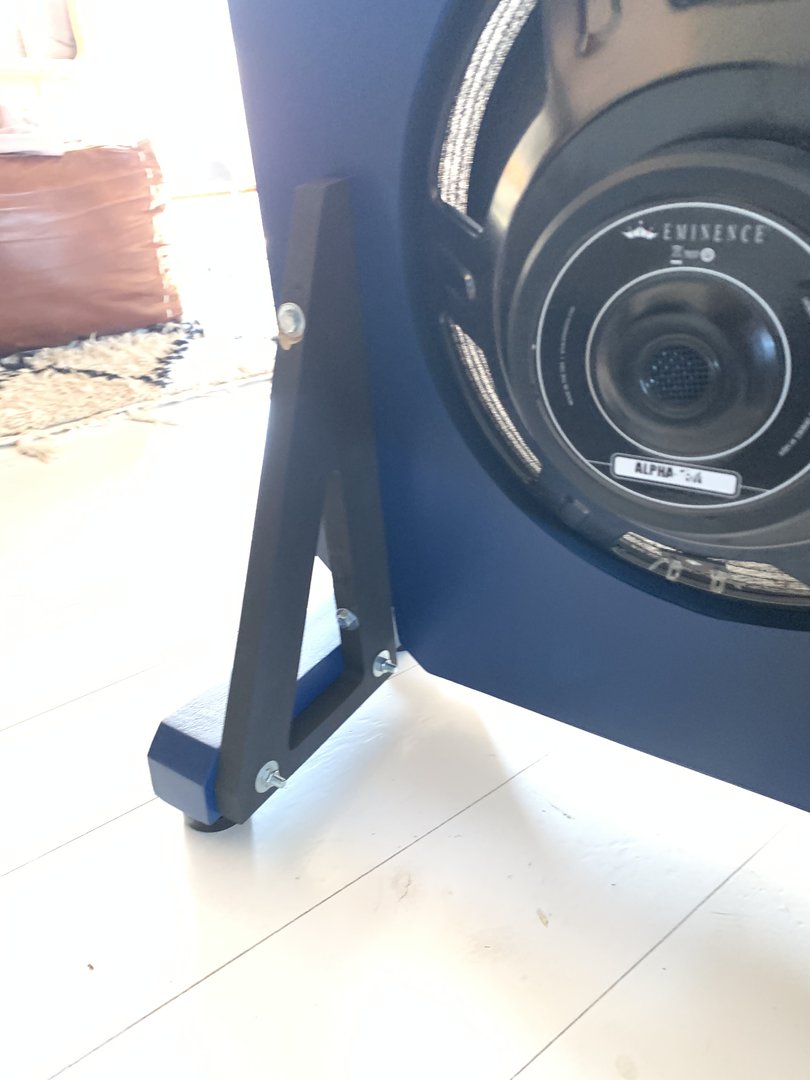

    Har slipt av gjengene som stikker utenfor mutterne på føttene med Dremel. Ble strøkent.

    Litt mer Dremel sliping der hvor bolthodet ligger an mot den skrå bakstøtten.

    Flekkmaling.

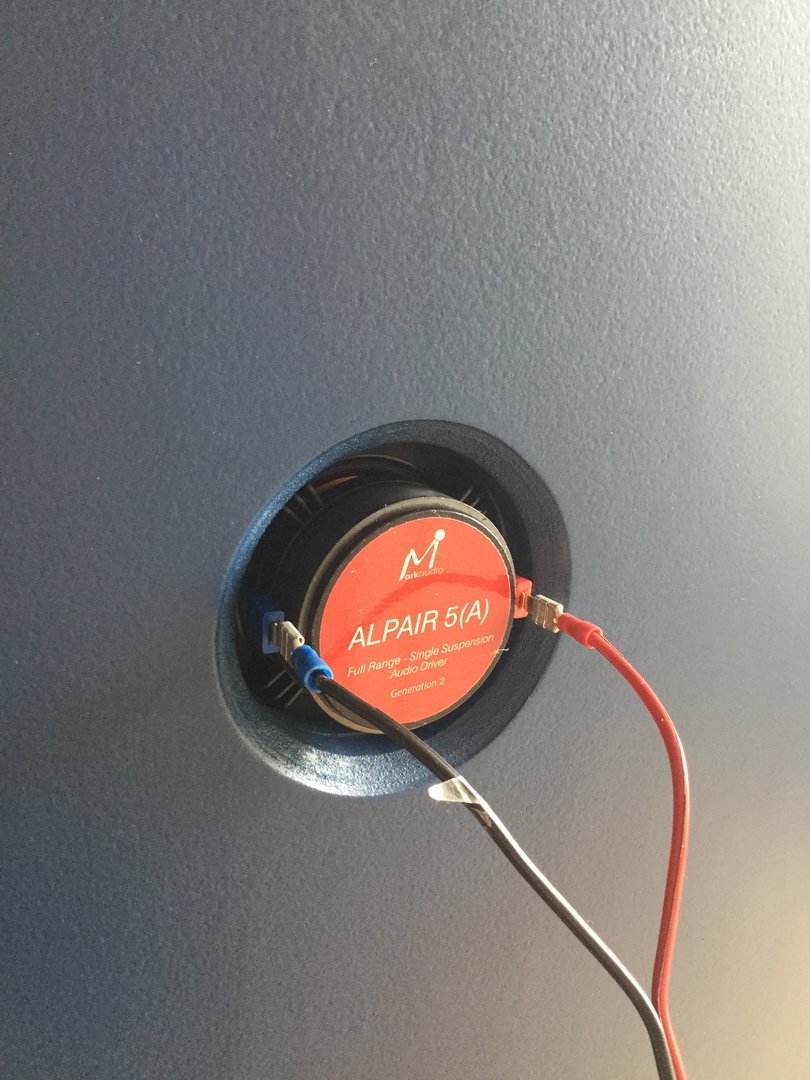

    Det jeg er mest spent på er om liming og pressing av bulen funker. Tror faktisk hullet var for grunt og St bolten bånna. Borer dypere pluss prøver litt kortere bolt.



    trosse1

    Hi-Fi freak
    Ble medlem
    22.02.2012
    Innlegg
    2.302
    Antall liker
    2.017
    Torget vurderinger
    69
    Stå på,hornlyd, ble inspirert og lagde meg en h baffle, deilig bed åpen lyd


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9
    Forskjellen på proffer og amatører er antall uhell :p



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9

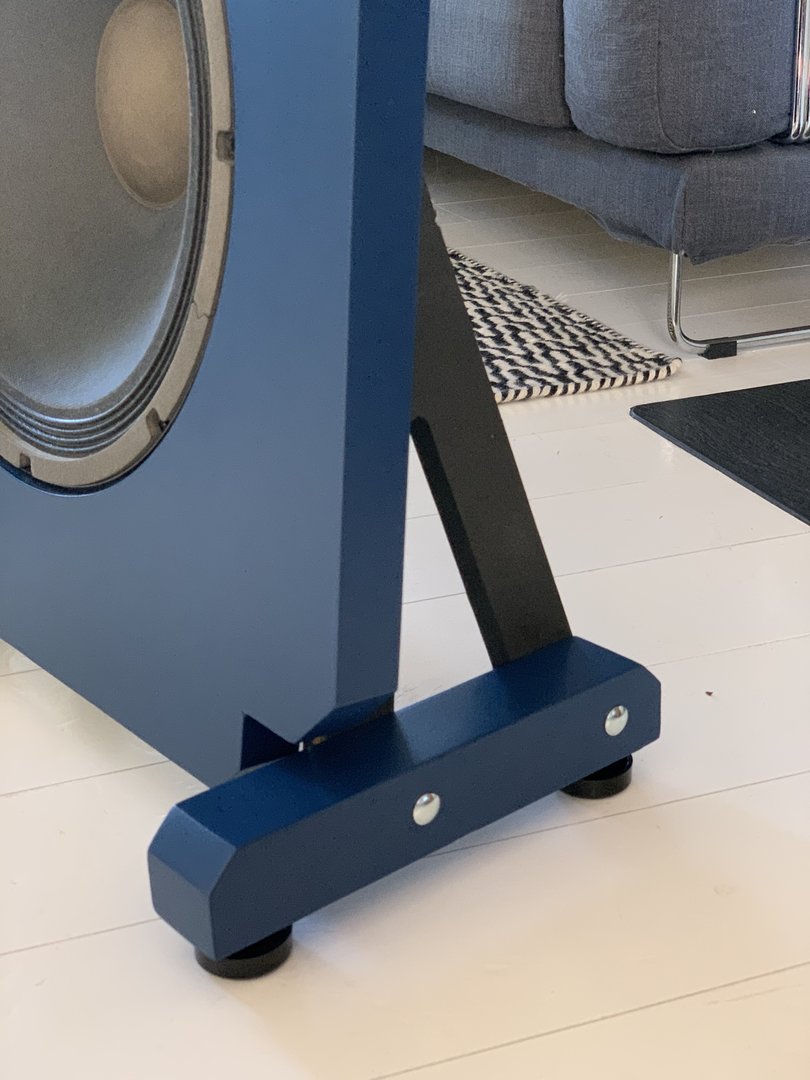

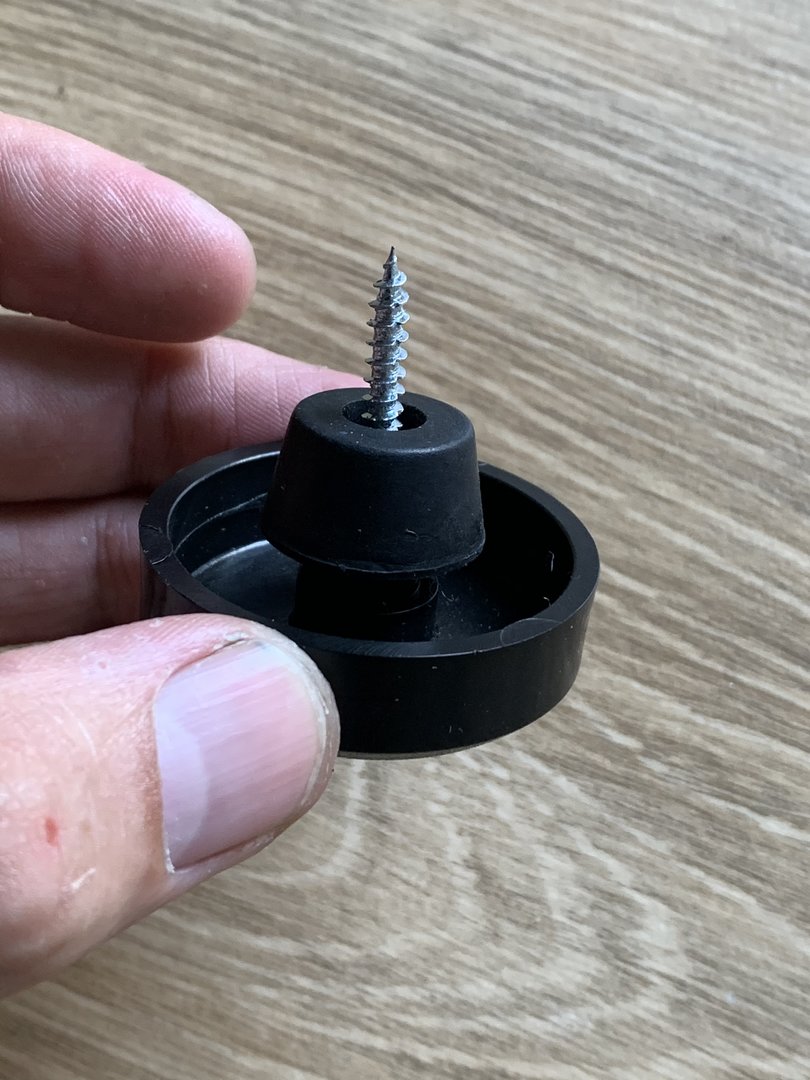

    Føttene er laget av jalla forsterkerføtter og en gummiknott. Når den får litt vekt så frigjøres skruen.

    Om det har noe å si vet jeg ikke?



    2xJ

    NO PRISONERS !!!
    Ble medlem
    12.08.2017
    Innlegg
    2.752
    Antall liker
    3.362
    Sted
    VestBredden
    Snu spiksa og skru dem i gulvet, så beskytter du baffelen mot riper.... :LOL: :cool:


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9
    Delefilter

    M J King har skrevet en liten avhandling om små åpne bafler og han bruker Eminence 15A. Jeg er temmelig sikker på at Pure Audio Project har hentet inspirasjon her.


    Eminence 15A har en følsomhet på 97 dB. I en liten åpen baffel rundt 50 cm bredde faller imidlertid følsomheten til snaue 90 dB. Hvis man holder seg innenfor et +/- 2 dB vindu så vil fulltoner på 88-92 dB passe finfint.

    Mark Audio 3 tommern jeg skal bruke har imidlertid en følsomhet på lave 84,5 dB.


    Da må bassen dempes og det er ikke heldig å bruke en seriemotstand.

    Jeg tenker at en større spole er tingen. Det vil også gi en baffelstep kompensasjon som gir litt ekstra bass (og enda dårligere headroom).

    Ser av grafene til Mark Audio Alpair 5.2 at den har bedre output i 100-500 området enn Fostex 103, som M J King bruker, noe som trolig gjør at slakkere og lavere deling av 15A vil funke.



    Dette er kun teori så det blir spennende å se praksisen :)


    Pappa

    Medlem
    Ble medlem
    10.05.2020
    Innlegg
    39
    Antall liker
    15
    Blander forskjellige restemalinger fra fruens diverse oppusningsorosjekter og gir baflene et partre grunningsstrøk først:
    Ahh...strålende tenkning!
    Hvordan få waf på diy-prosjekt..?
    Bruk maling fra fruens eget lager,hennes fargepalett!
    Noterer meg den :)


    Pappa

    Medlem
    Ble medlem
    10.05.2020
    Innlegg
    39
    Antall liker
    15
    Fin tråd som inspirerer til diy.
    Syns den pussede finishen ble lekker,ser ut som rustikke betong-monolitter.

    Hvor meget bass kan man vente av en dette,
    sammenlignet med to ordinære 5 tommere i bassrefleks..?


    Steinkare

    Overivrig entusiast
    Ble medlem
    15.06.2004
    Innlegg
    841
    Antall liker
    196
    Torget vurderinger
    7
    Dette er et spennende prosjekt HE. Vil du dele mål på baffel, og skjema for delefilter? For oss som ikke har vært borti høytalerbygging på "hundre" år, så hadde det vært innmari flott. Vi lover å kalle opp prosjektet etter deg!! Har sagt det før, og sier det igjen, du er flink!


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9
    Takk

    Og klart det, når alt er ferdig kommer det en oppskrift


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9

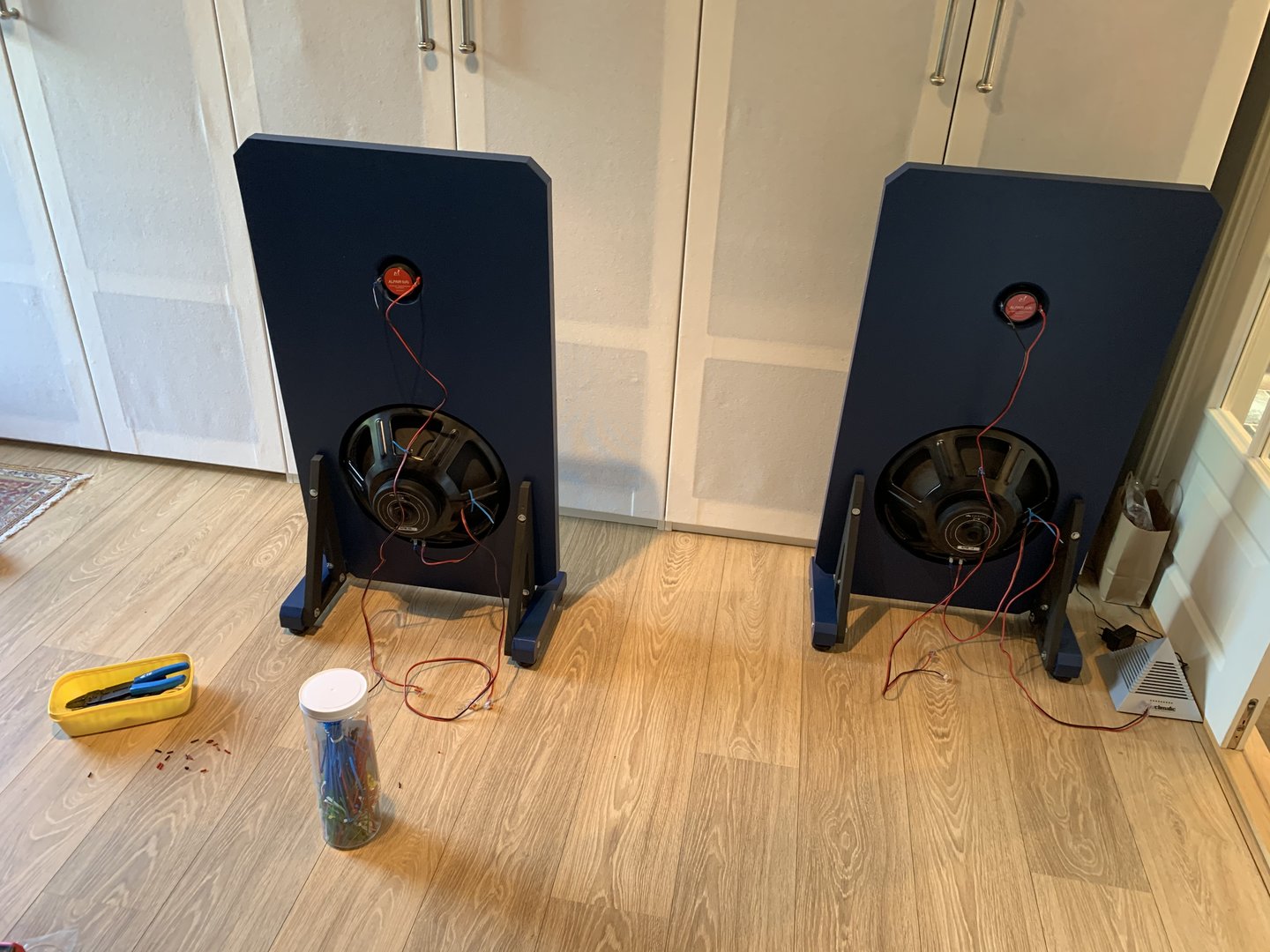

    Da er midlertidige kabler stripset fast i kurven til bassene for sikkerhets skyld.

    Lyttestolen er flyttet og snudd.

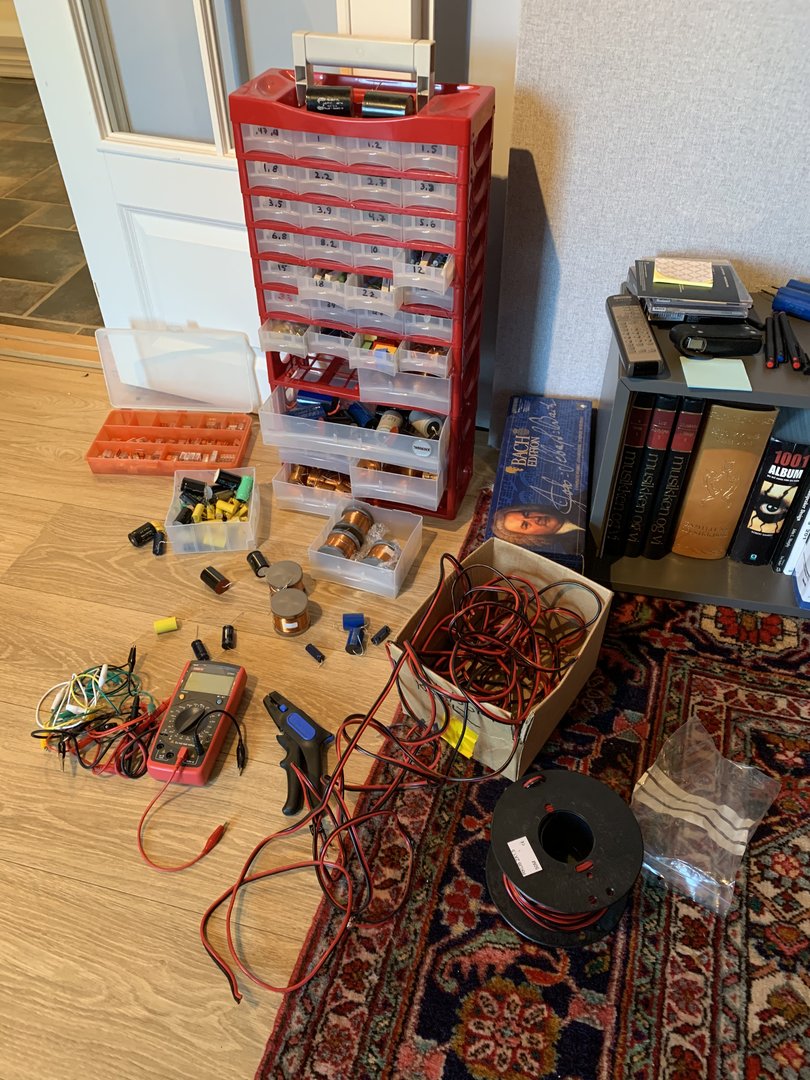

    Nå er det klart for Wago og filterkomponenter :)



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9
    Med første22 uF i bassen er nivået mot den lille Mark Audio 3 tommern brukbart på stell. 3 tommern har litt for høyt nivå på midten så det passer bra med en ekstra brei og litt kraftig BBC dipp. Sugefilter må til.

    Ellers håper jeg at det holder med førsteordens filter.

    3 tommern er 4 ohms så kondensatoren er i første omgang på 100 uF.

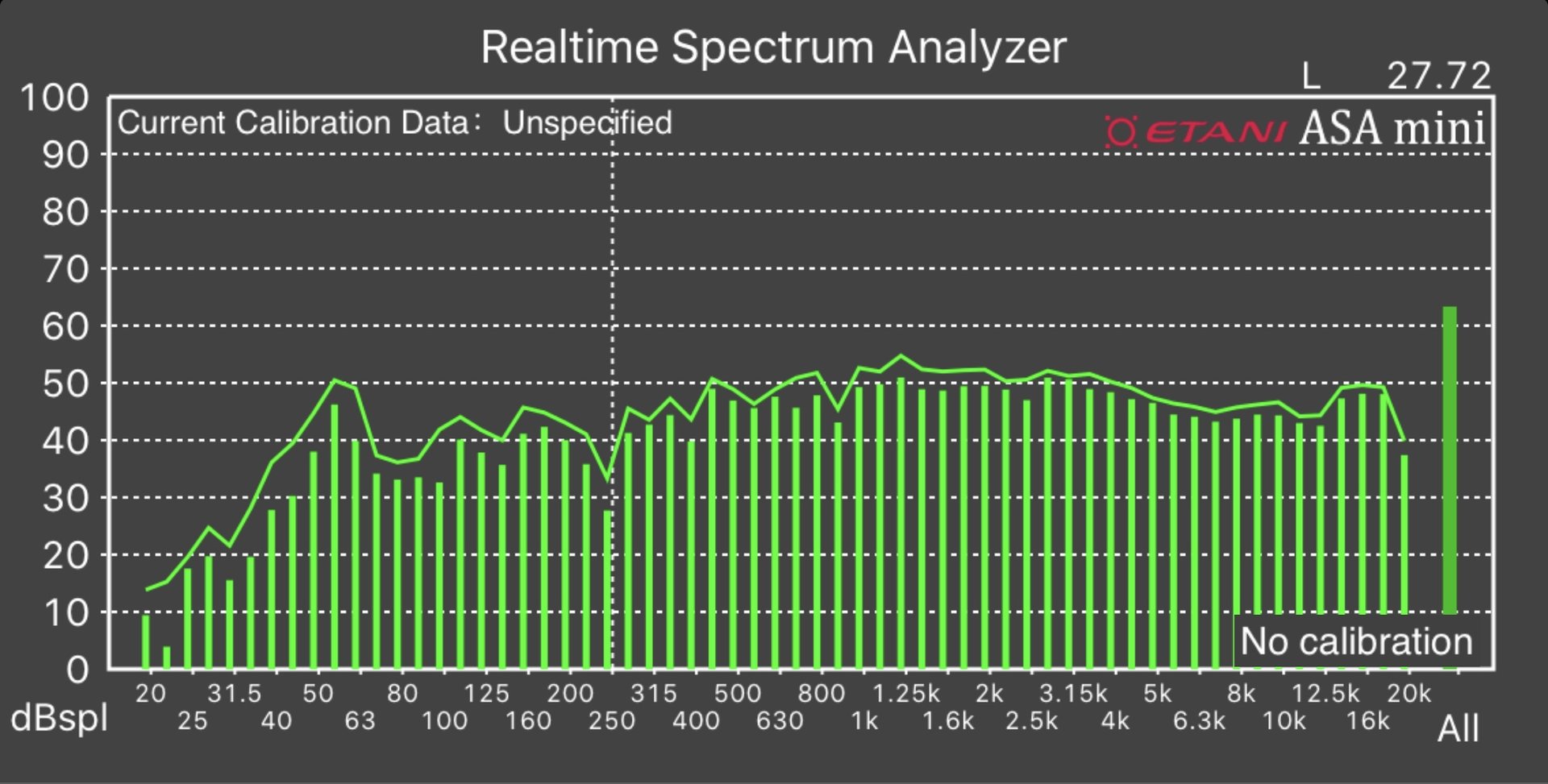

    Har ikke målt skikkelig enda. Bruker en RTA app på paden.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9

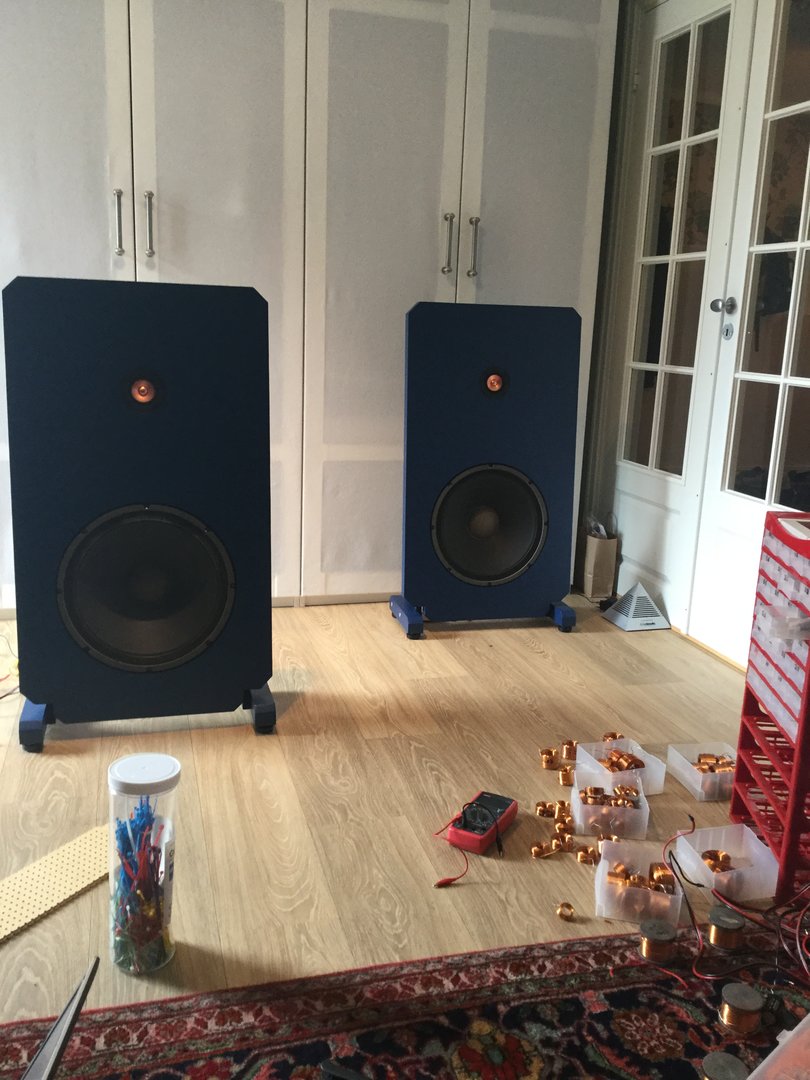

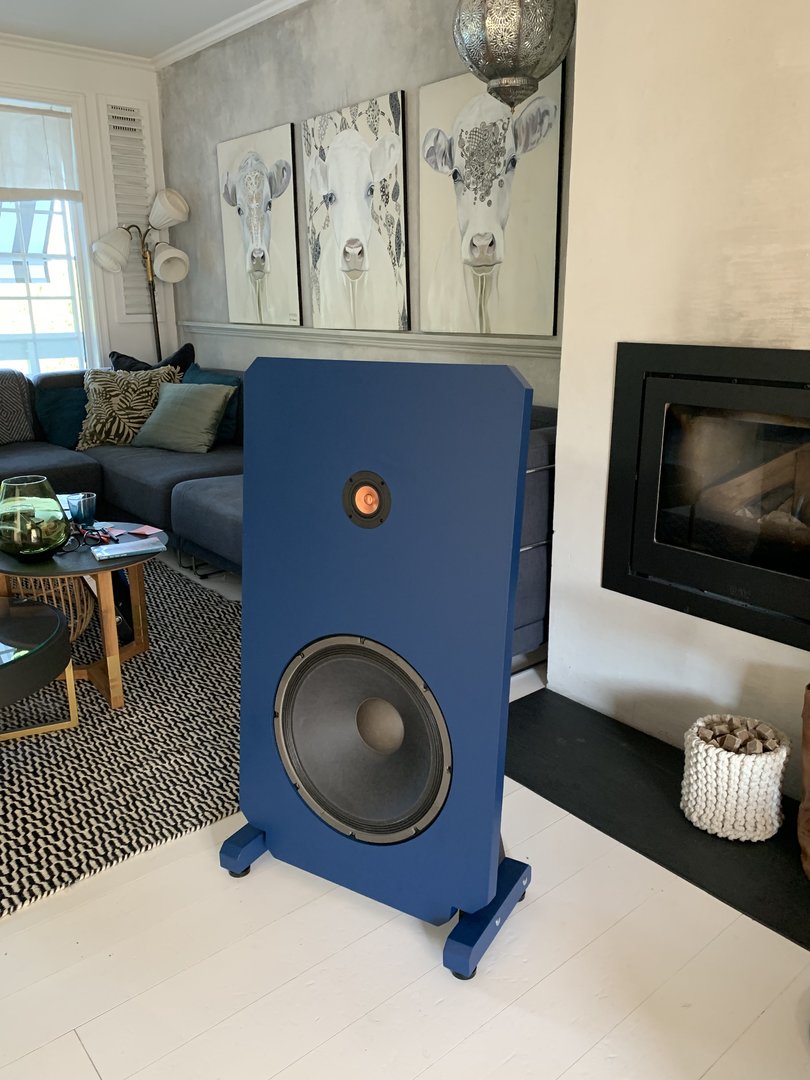

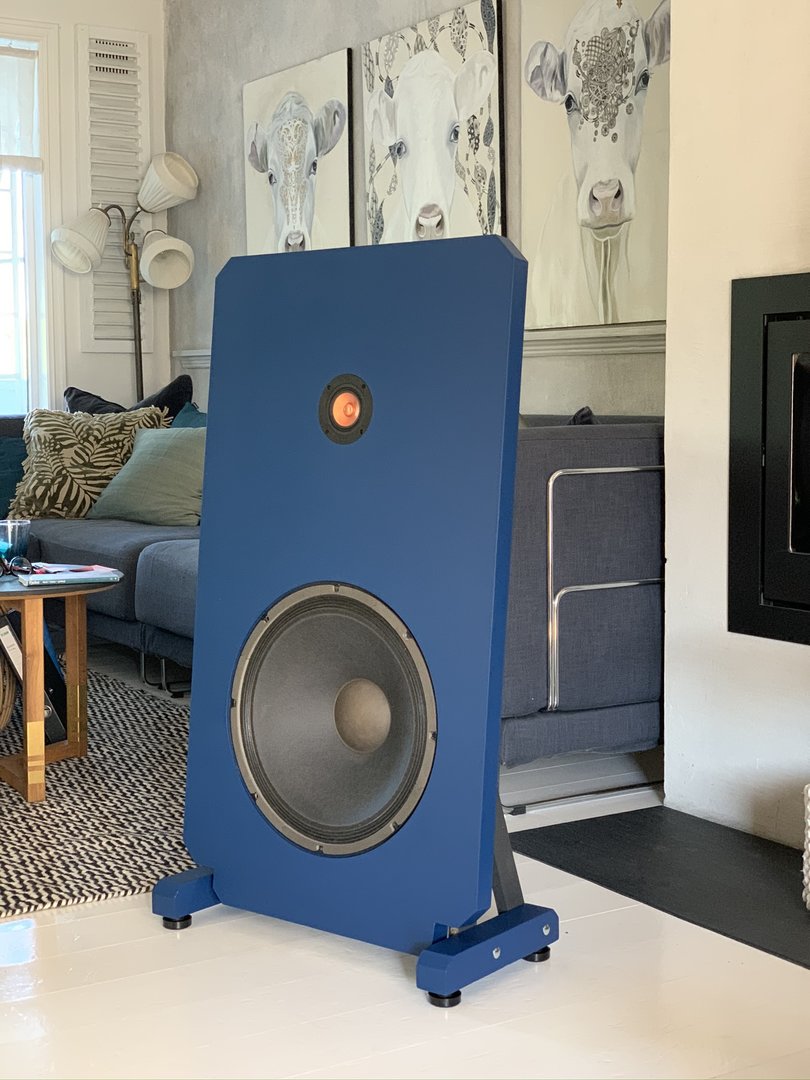

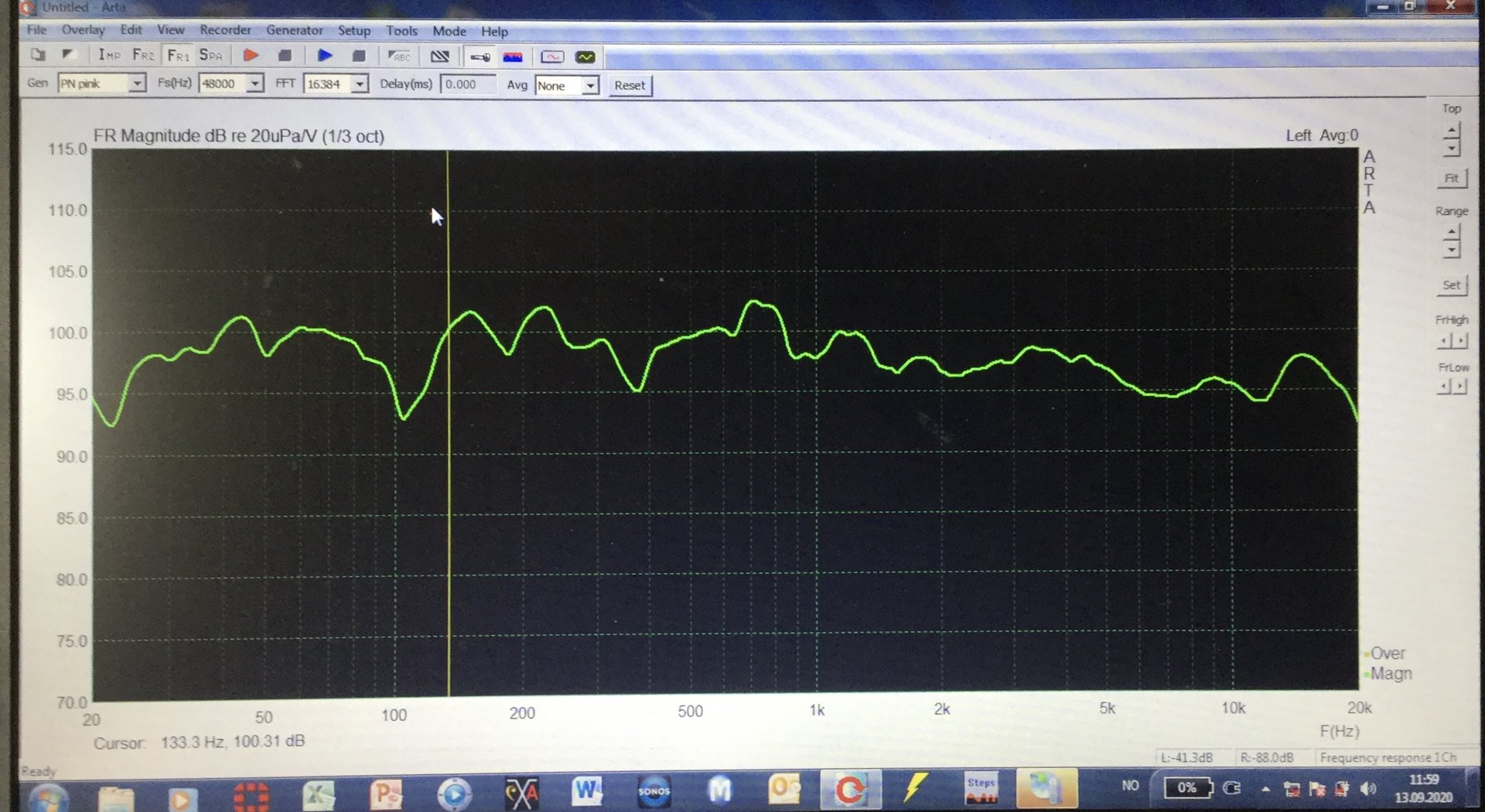

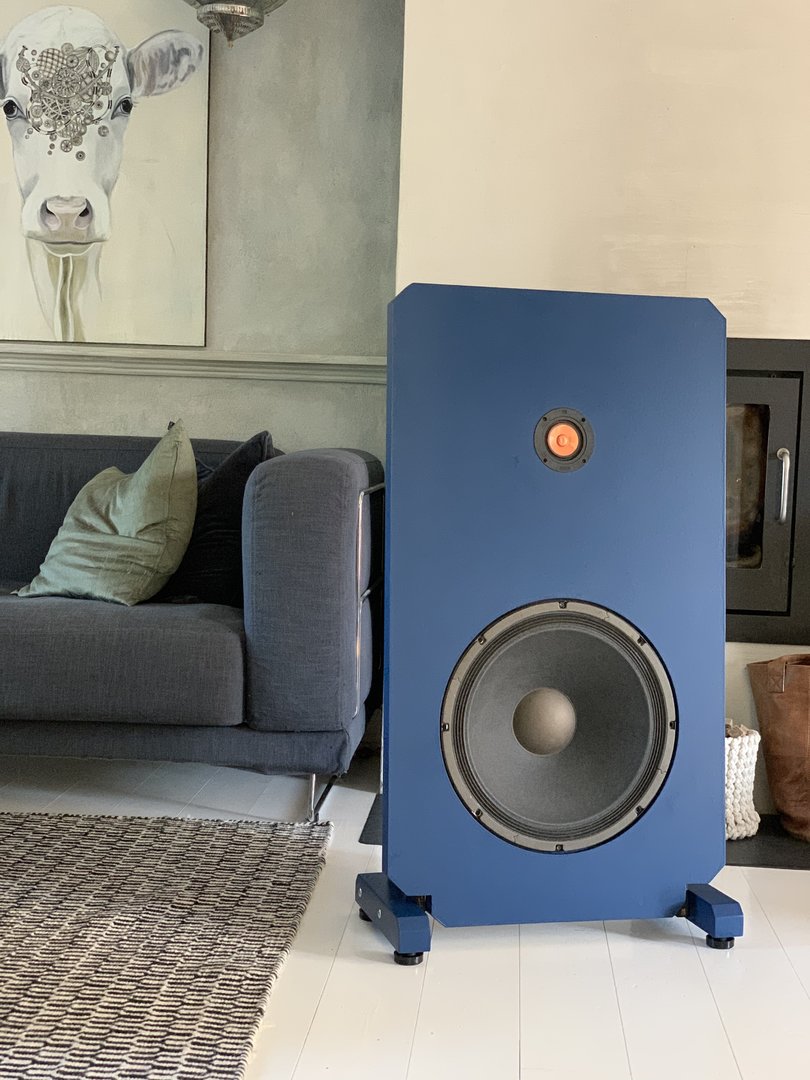

    Sånn så det ut i ettermiddag.
    Skal se om jeg får målt skikkelig i morgen.
    Trenger demping oppe ja.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9
    Her fra databladet til 3 tommern. Kjenner igjen den brede peaken ved 15K. Kan være en oppbrytning kanskje?



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9
    Spiller i mono. Bruker øra.

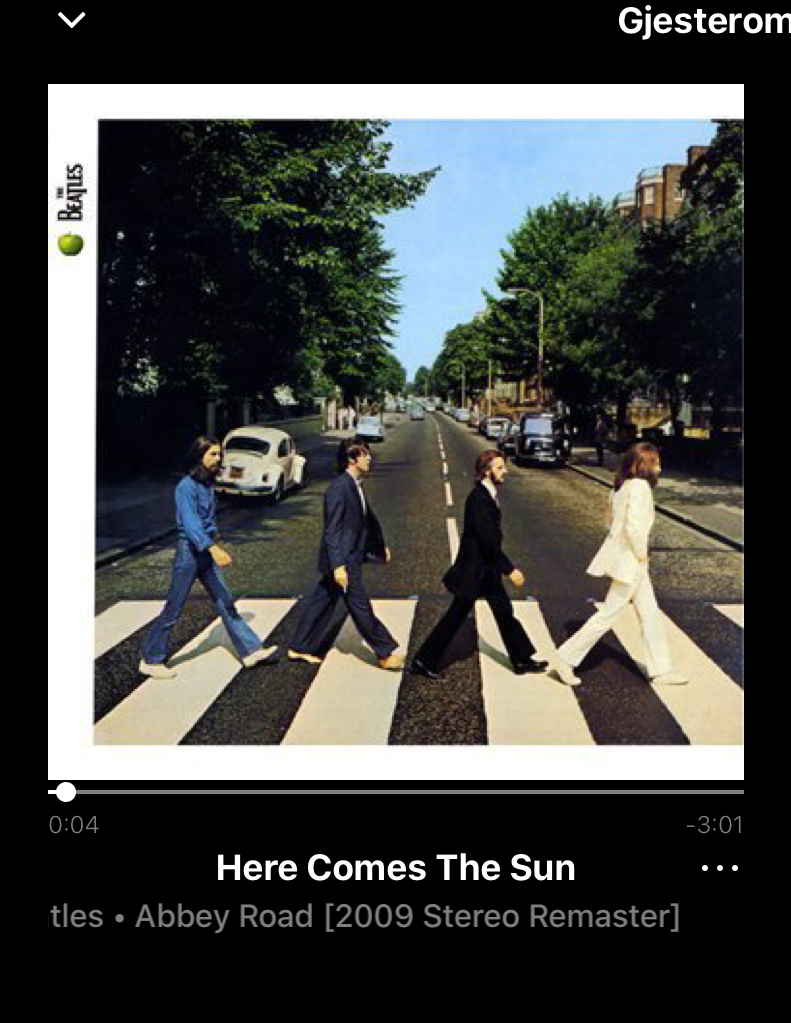

    Låter i grunnen veldig bra allerede men gitarene på Dire Straits og Beatles er nesten borte / laaangt bak i lydbildet.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9
    Hmm.
    Lyttet til drivern helt uten filter. Ikke for høyt. Det er sånn den låter.
    Uegnet til så lav deling. Bra med x Max men den er rett og slett ikke linjær.
    Ikke imponert.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9
    Framhald neste fridag. Jeg har rikelig med maling. Mulig Lowther PM8A 16 Ohm Silver Voicecoil havner her.

    Bassfilteret fungerer så langt ganske bra med litt festkul i bånn:
    Andreorden 15mH og 72 uF


    trosse1

    Hi-Fi freak
    Ble medlem
    22.02.2012
    Innlegg
    2.302
    Antall liker
    2.017
    Torget vurderinger
    69
    Ikke imponert av Mark? Og den driveren så mange skryter av i OB, du er nok bare bortskjemt med grommere saker, eller ja, det ser trangt ut det hullet bak på bafflen


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.015
    Antall liker
    5.127
    Torget vurderinger
    9
    Skal teste dem litt «i løse luften« også.

    Ønsker egentlig 8 tommere i dem. Ref innlegg nr 1 som viser originalen.

    Lowtherne er dedikert et par dobbel (trippel?) bassrefleks som Scottmoose på diyaudio har tegnet til meg.
