DIY åpen baffel - Pure Audio Project Duet 15 Prelude klone

Diskusjonstråd Se tråd i gallerivisning

  • Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.781
    Antall liker
    4.942
    Torget vurderinger
    9
    Skal tre på sort nylonstrømpe til slutt ser jeg. Først må jeg skru og lodde det andre filteret. Sykt trangt.


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    12.850
    Antall liker
    5.545
    Ser temmelig seriøst ut det der altså!

    Hvor bred er baffelen? Hvordan tror du det hadde vært å prøve et horn i stedet for fulltonen?


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.781
    Antall liker
    4.942
    Torget vurderinger
    9
    Hei JR :)

    Baffelen er ca 54x100

    Eminence 15A låter pyton langt oppover så den må nok klare seg under 4-500 Hz

    Jeg har aldri gjort et seriøst forsøk med horn på OB men jeg har veldig tro på å strekke strikken mtp etablerte sannheter og metoder:

    Dvs pushe hornet langt ned mot cutoff (for å ikke pushe bassen for langt over dipolpeaken) og skru av bakkammeret for kvasi dipolspredning




    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.781
    Antall liker
    4.942
    Torget vurderinger
    9
    Jeg har et par JBL2451 liggende og Aquaplas membraner på vei.

    Hadde vært gøy å lage en all out toveis dipol uten bakkammer med AE 18 tommer dipolbasser og SEOS 24 waveguide delt ved 500 Hz.

    Men da trenger jeg nok delefilter assistanse :)





    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.781
    Antall liker
    4.942
    Torget vurderinger
    9
    Men det får komme i en annen tråd.

    Kort fortalt:

    - Eminence 15A basser. Skyhøy QTS, dvs slapp motor som gir masse ekstra bass i åpen baffel, høres det slappt ut? Nei, ikke så lenge de står i en åpen baffel. Her er det SMEKK :)

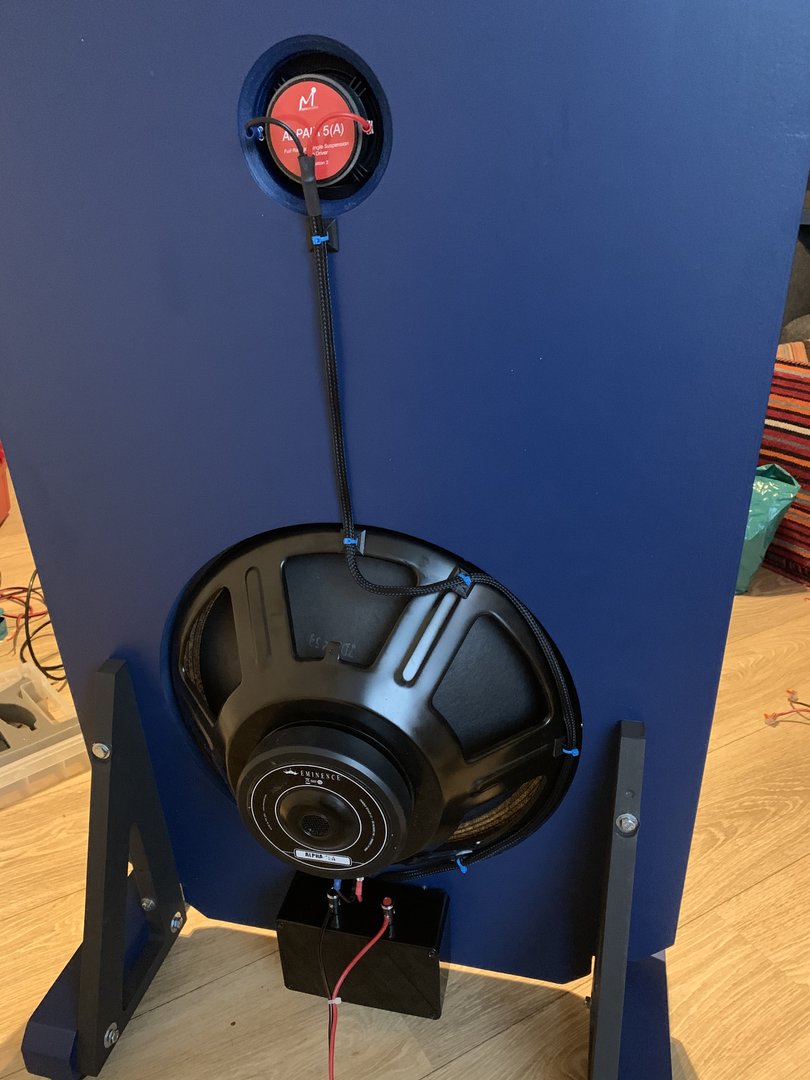

    - Mark Audio Alpair 5.2 fulltoner. Tretommere. Har ikke spider. Jeg tror det gir ekstra mikrodetaljer akkurat som de reklamerer for. Savner ikke tweeter. I motsetning til fulltoner slik man er vant til slipper man oppbrytninger i det hørbare området. Dette er kanskje suksessfaktor nr 1 i denne konstruksjonen.

    - Andreordens filter samt en mild sugekrets

    Man tenker kanskje at en tretommer blir spinkelt i 300-1000 Hz området men det går fint. Man kan ikke se noe membranutslag da delingen er elektrisk andreordens rundt 600 Hz mens den akkustiske er rundt 430 Hz.

    Jeg synes det låter knallbra og er veldig fornøyd.


    Mission Completed:


    Sist redigert:

    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    12.850
    Antall liker
    5.545
    Hei JR :)

    Baffelen er ca 54x100

    Eminence 15A låter pyton langt oppover så den må nok klare seg under 4-500 Hz

    Jeg har aldri gjort et seriøst forsøk med horn på OB men jeg har veldig tro på å strekke strikken mtp etablerte sannheter og metoder:

    Dvs pushe hornet langt ned mot cutoff (for å ikke pushe bassen for langt over dipolpeaken) og skru av bakkammeret for kvasi dipolspredning


    Konstruksjonen gir jo absolutt mening som den er også, men det er alltid kult å reflektere over muligheter.

    Det er egentlig ganske lett modifisere 15-tommeren min slik at den får noe lavere Mms og lavere kraftfaktor slik at den blir gull til dipol. I prosessen kan man forlenge spolen litt også å få litt mer kapasitet i form av slaglengde. I dag har den ca 26mm mekanisk slaglengde og 12mm x-max. Forlenger jeg x-max til 16mm er den mekaniske slaglengden 22mm. Det burde i prinsippet holde, men 14mm x-max og 24mm føles kanskje hakket tryggere.

    Så kunne man laget et 50cm kvadratisk horn a-la Grelv. Da er det jo ikke lenger et budsjettprosjekt, men utrolig gromt da.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.781
    Antall liker
    4.942
    Torget vurderinger
    9
    Det er nok ganske flatt marked for dipoler. Ikke særlig dypt. Men til gjengjeld bredt og åpent, så det er bare å sette i gang. Risikoen er i imidlertid at det kan være tosidig.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.781
    Antall liker
    4.942
    Torget vurderinger
    9

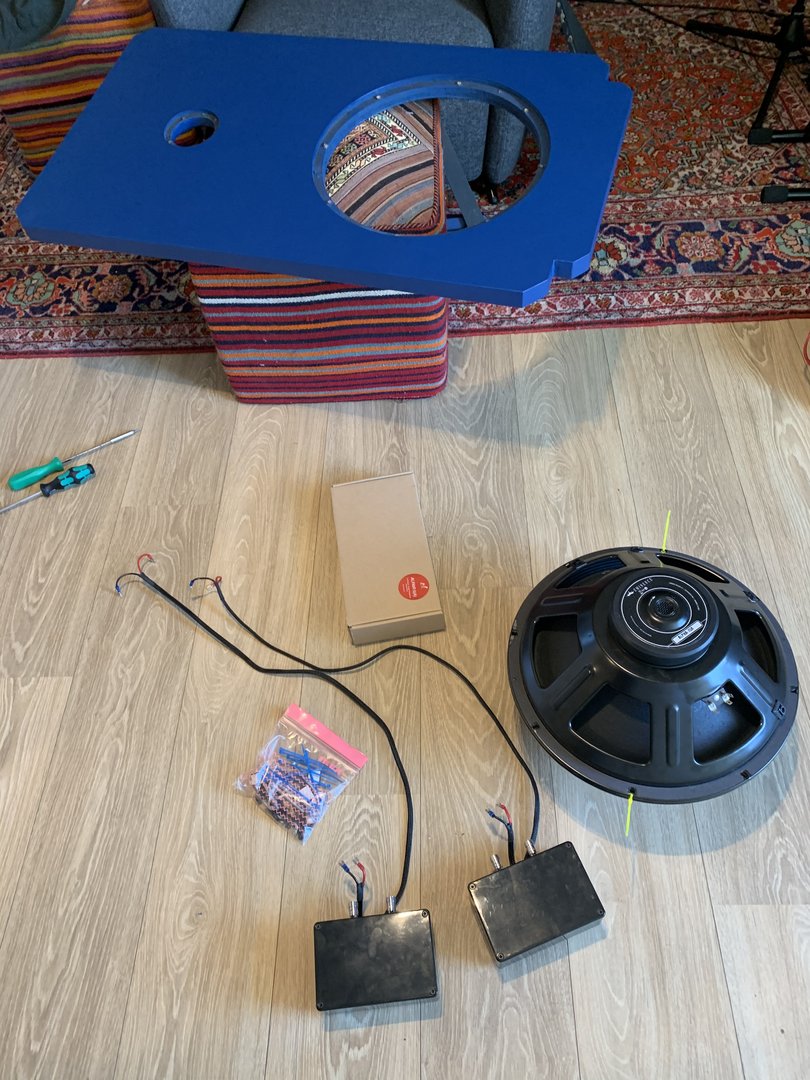

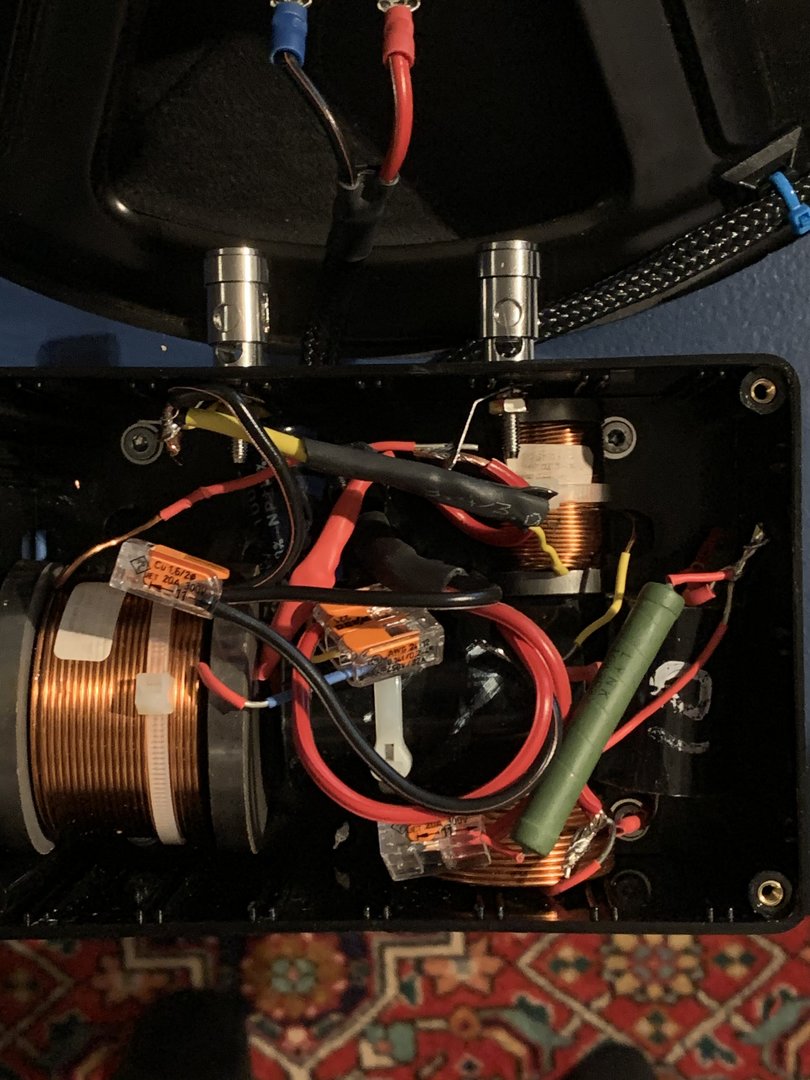

    Filteret er montert i en Monacor boks.

    De tyngste komponentene er stripset fast.

    Har brukt krympestrømpe på alle løse ledninger (ben).

    Montert små runde sorbothan knotter på baksiden for å få litt luft der stripsene går pluss at det ikke er risiko for skrangling. Deretter skrudd med skruer og skiver gjennom boksen og inn i bakplata.

    Alt er loddet unntatt de siste ledningene som skal til fulltone og bass. Der er det Wago slik høyttalern er 100% demonterbar etter IKEA metoden og kan flatpakkes.

    Det er serie luftspole i sugefilteret til fulltonen og kraftige Polypropylen kondesatorer.

    Bassen har en diger jernkjerne spole.

    Det er ekstremt trangt inni filterboksen så komponentene må bøyes forsiktig på plass.



    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.697
    Antall liker
    1.495
    En flott "FAST" baffel etter Rema-slagordet. Godt levert !


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    10.751
    Antall liker
    7.705
    Sted
    Hjemme
    Torget vurderinger
    2
    Veldig flott HEL!! Skikkelig KISS!! :)

    Skal en blande in horn i dette blir det ikke lenger så enkelt.
    Bør da bli en treveis konstruksjon.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.781
    Antall liker
    4.942
    Torget vurderinger
    9
    Helt sant. Med mindre man Som nevnt har AE dipole 18 i smal baffel med storformatsdriver i horn delt ved 450 Hz


    TAS

    Overivrig entusiast
    Ble medlem
    09.12.2007
    Innlegg
    1.159
    Antall liker
    769
    Sted
    Norge
    Torget vurderinger
    8
    Siste finish med nylonstrømpe og matchende blå strips 😊
    Grattis, flott gjennomført klone...nu skjønner du hvorfor æ er strålende fornøyd med Quintet15 Horn1 som har hele 8 stk 15". :cool:


    Ser på original fra PAP DUET15 PRELUDE har en spalte over bassen samt små sidevanger på kabinettet noe formeninger hvorfor det har gjort det sånn..pros/cons?


    W.Sand

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    1.697
    Antall liker
    1.495
    Spalten bryter defleksjon / vibrasjon i baffelplaten mot fulltonen (ellers blir det blaffel).
    Sidevangene stiver av den ellers tynne baffelen.

    Trade-far-off: Kan gjenbrukes som postkasse eller pyntedeksel foran makuleringsmaskin.


    TAS

    Overivrig entusiast
    Ble medlem
    09.12.2007
    Innlegg
    1.159
    Antall liker
    769
    Sted
    Norge
    Torget vurderinger
    8
    Spalten bryter defleksjon / vibrasjon i baffelplaten mot fulltonen (ellers blir det blaffel).
    Sidevangene stiver av den ellers tynne baffelen.

    Trade-far-off: Kan gjenbrukes som postkasse eller pyntedeksel foran makuleringsmaskin.
    I see...Postman Pat høyttaler med andre ord! :cool:


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.781
    Antall liker
    4.942
    Torget vurderinger
    9
    Jeg tror det kun er et designelement.


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    12.850
    Antall liker
    5.545
    Jeg ser for meg muligheten for at den spalten rydder litt i dipolpeak-området.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.781
    Antall liker
    4.942
    Torget vurderinger
    9

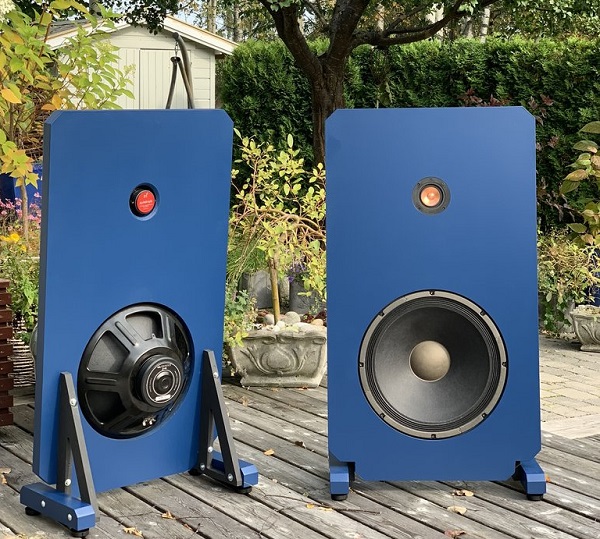

    Da er jeg ferdig med klonene mine. De låter meget bra og klarer seg fint med 10 watts forsterker. Vil noen overta dem så si i fra. :)

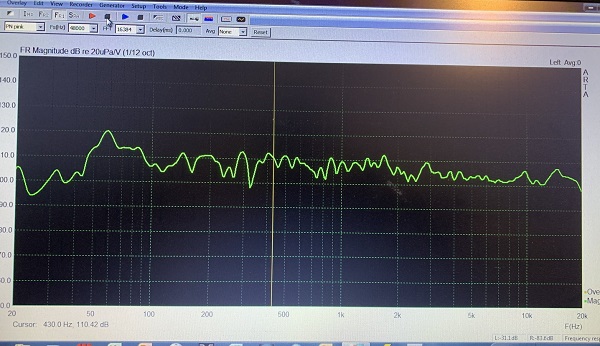

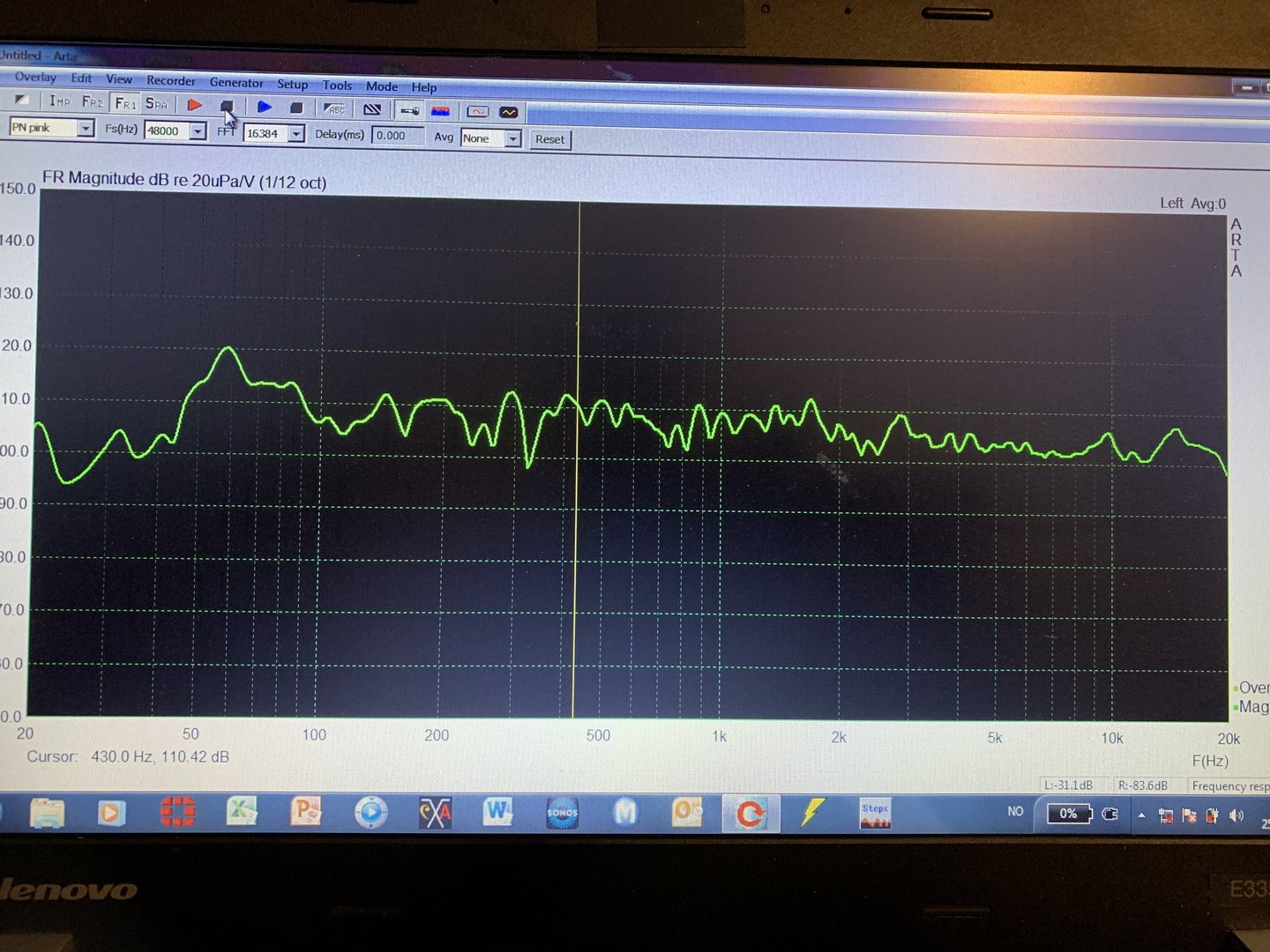

    Mark Audio tretommeren har en super diskantgjengivelse. Den har ikke spider og sitter kun i opphenget slik diskantdomer gjør noe som borger for økt transientrespons. Oppbrytningene begynner rundt 10K (se målingen) hvor øret er langt langt mindre følsomt enn ved 3-4K hvor 8 tommere bryter opp.
    Jeg har erfaring med mange dyre fulltoner og summa summarum er dette kanskje et enda bedre valg.

    Den akkustiske delingen er ved 430 Hz og den summerer supert. Den elektriske delingen er rundt 600 hz noe som gjør at fulltonen blir avlastet og løper lett mens den surfer på dipolpeaken. Delefilteret er andreordens med et moderat sugefilter og en seriemotstand for å dempe fulltonen ørlite.



    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.781
    Antall liker
    4.942
    Torget vurderinger
    9
    Ble litt dobbeltposting her da høvdingen flyttet innlegget fra Pure Audio Project vennetråden og hit. Noen likte ikke at man la ut bilder av en klone der. Man bør vel ha respekt for ekte vare og kopi :rolleyes:

    Og jeg skjønner det fordi det er stor forskjell på DIY folket og de som kjøper ferdige produkter. En helt annen tilnærming. Tenkte bare at det var gøy for andre å se at det går an å mekke ting hjemme på gårdsplassen. No hard feelings :)


    CjSkoog

    Medlem
    Ble medlem
    11.04.2018
    Innlegg
    17
    Antall liker
    14
    Sted
    Oslo
    Torget vurderinger
    1
    Flott prosjekt! Ikke helt ulikt mitt jeg en gang hade med Eminence Beta 15a och Seas 4” bredband. Brukte minidsp å de ble ganske bra till slutt!

    Fikk lyst å exprimentere med OB igjen!

    Har byggt noen to-veis passive filter i kombinasjon med minidsp for å få 3-veis o de funket faktiskt helt fint.

    Men hvordan lager du sånne sugefilter? Er de l-pad de heter eg?
    Hvis man har lyst å begrense et specifikt område og ikke hele driveren, hvordan gjör man da?


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.781
    Antall liker
    4.942
    Torget vurderinger
    9
    Hei


    Sugefilter heter notch filter på engelsk

    Det er rett og slett et lavpass (spole) og høypassfilter (kondensator) som man demper nivået av med en motstand.






    enkel








    avansert



    CjSkoog

    Medlem
    Ble medlem
    11.04.2018
    Innlegg
    17
    Antall liker
    14
    Sted
    Oslo
    Torget vurderinger
    1
    Hei


    Sugefilter heter notch filter på engelsk

    Det er rett og slett et lavpass (spole) og høypassfilter (kondensator) som man demper nivået av med en motstand.






    enkel








    avansert

    Sån var de ja. Takk. :)


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.781
    Antall liker
    4.942
    Torget vurderinger
    9
    Med punktkilde og deling ved 400 Hz er det fin presisjon.
    «Bikkja til Waters» er tydelig på naboens tomt til høyre.



    toonz

    Hi-Fi entusiast
    Ble medlem
    05.04.2004
    Innlegg
    179
    Antall liker
    16
    Torget vurderinger
    4
    Var innom Hornlyd før helgen og fikk anledning til å høre de ferdige klonene. Ble midt sagt veldig imponert. Slam, skyv, dynamikk, oppløsning og noe av den samme roen/overskuddet i øvre mellomtone og diskantområdet som jeg vanligvis hører i gode hornsystemer. Veldig "comfort" rett og slett. Forholdet byggekostnad/lydkvalitet er helt absurd og det at kolonene for anledingen ble drevet av en T-amp til noen hundrelapper får det nesten til å snurre litt i hodet mitt :) Well done!
