Etter fjorten dager innendørs med feber og lungebetennelse er det nå endelig litt fart i skrotten igjen. Har nå gjort ferdig mye på nr to, og har kommet like langt som på nr 1. Dvs, alt av avstiving internt er ferdig på begge, og bakvegger på begge er helt klare for maling etter litt over hundre hull og rampamonteringer. Tar ingen sjanser med bakveggene, de må festes skikkelig.

I dag ble sokkel og forsenking av hjulbaser ferdige på den ene. Jeg fikk også hentet hjem ferdige valnøttlister, som ble høvlet til av Tom Gallatin på hans snekkerverksted. Har ikke proffhøvl selv, dessuten har Tom mengder med flott treverk på lager, så slikt kan med glede settes bort til proffene.

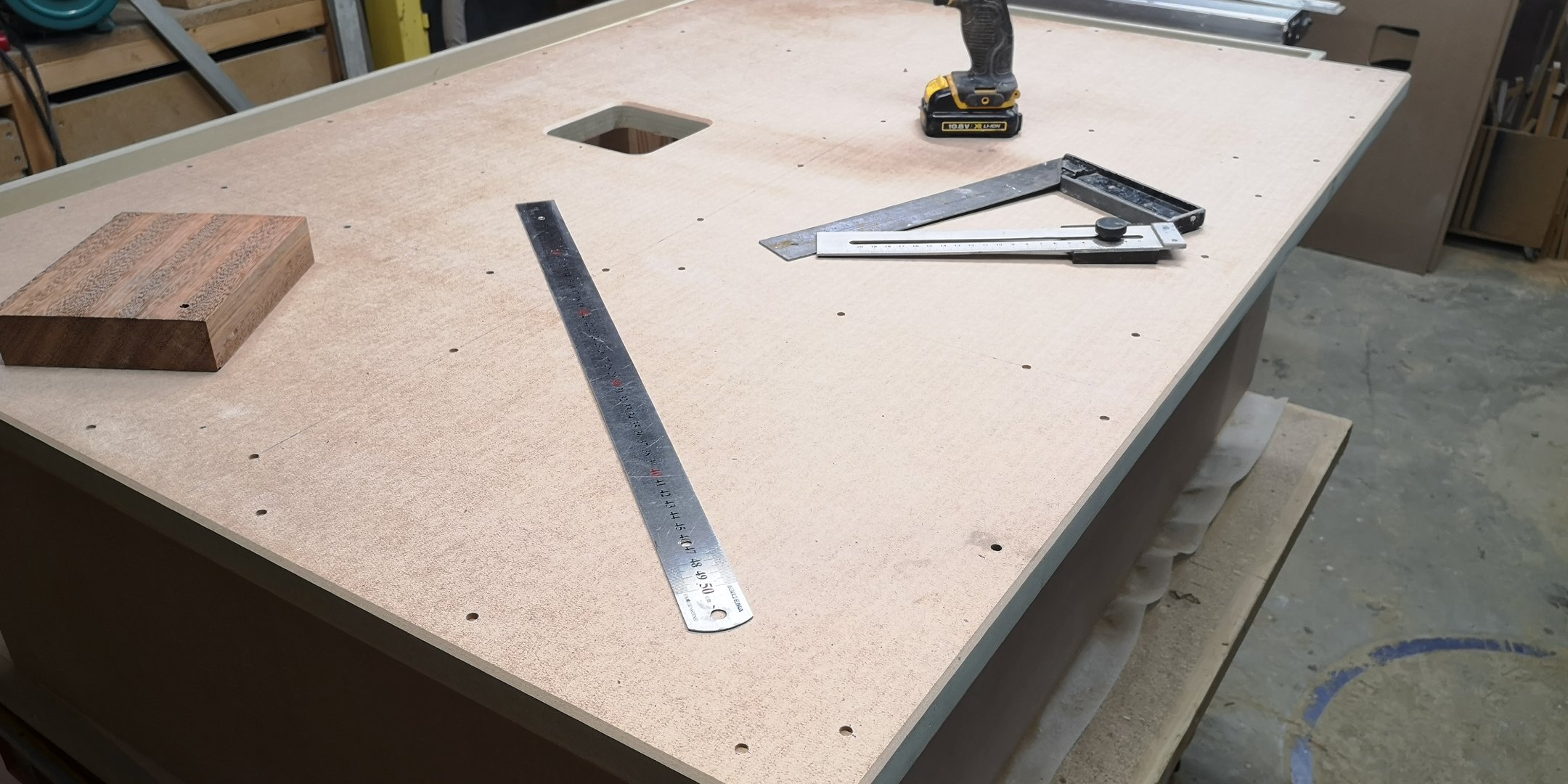

Her holder jeg påmed oppmåling og predrilling av hull til baklokket:

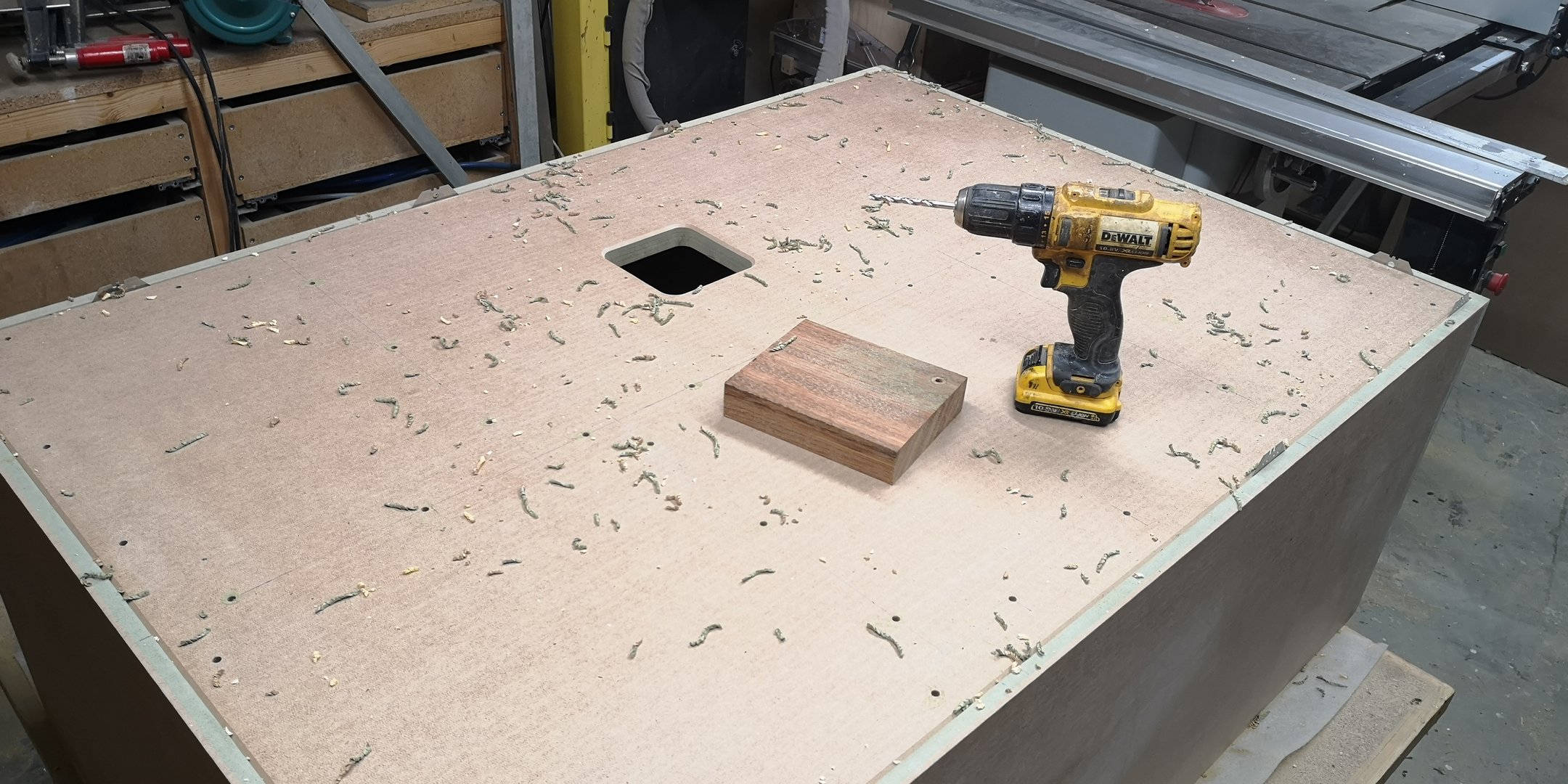

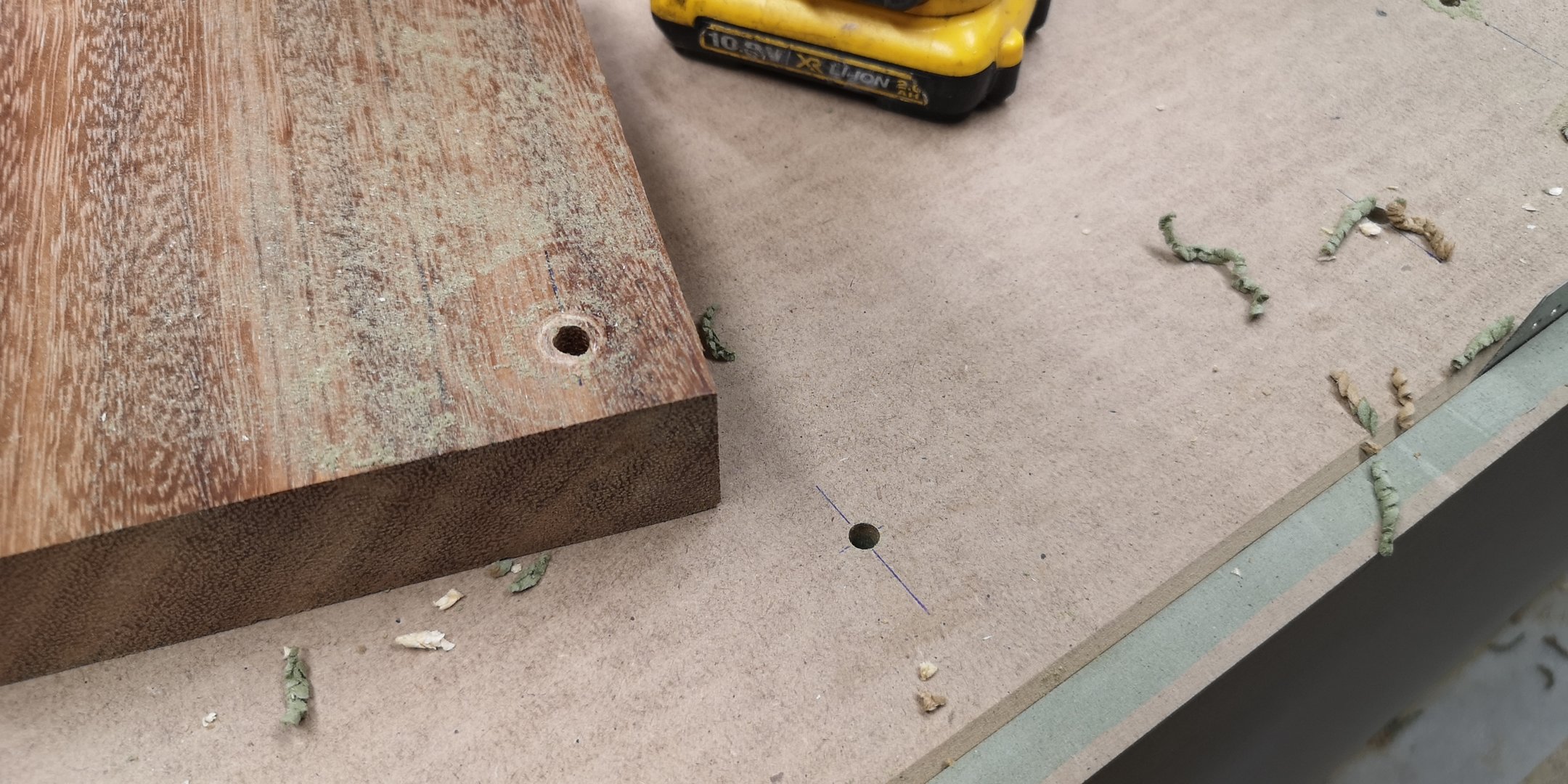

Bruker en hardtrekloss for å sette hull 90 grader på lokket:

Før gjennomborring ned i listene sentrerer jeg lokket helt rundt alle sider:

Da er det bare å borre opp til iskruingsmutterne:

Brukte en ørliten klatt Biltema lynlim med aksellerator på disse. Det funker kjempefint, og er enklere enn med tokomponent aralditlim:

Lurer på om det ble 54 stk 40mm M6 med senkehode totalt:

Her fra kasse nr to som ble ferdig i går:

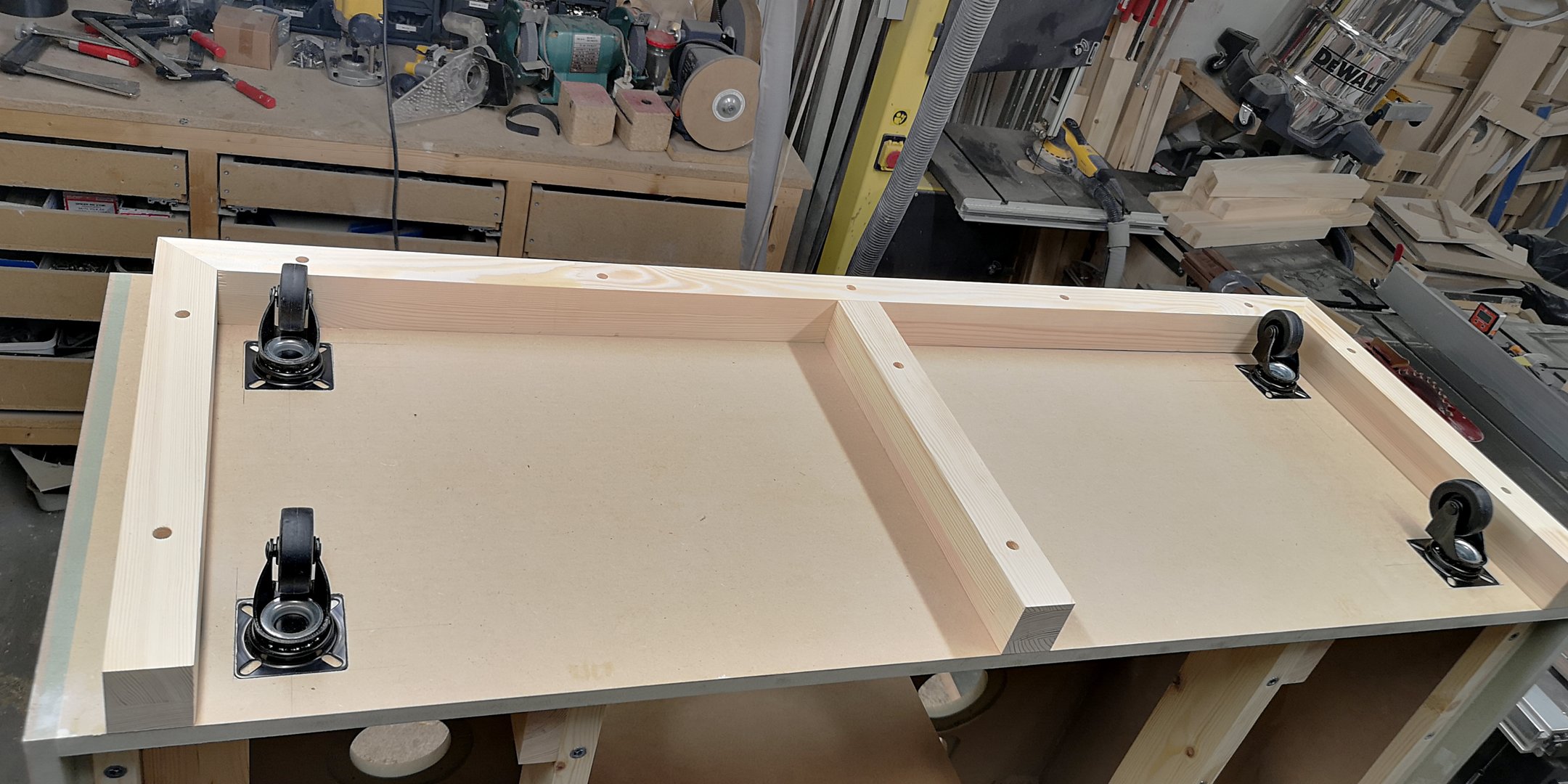

Justering av sokkel og tilpassing av hjulplassering:

Sokkellister klare til montering med forsenkede skruer, og nedfreste hull til hjulplatene:

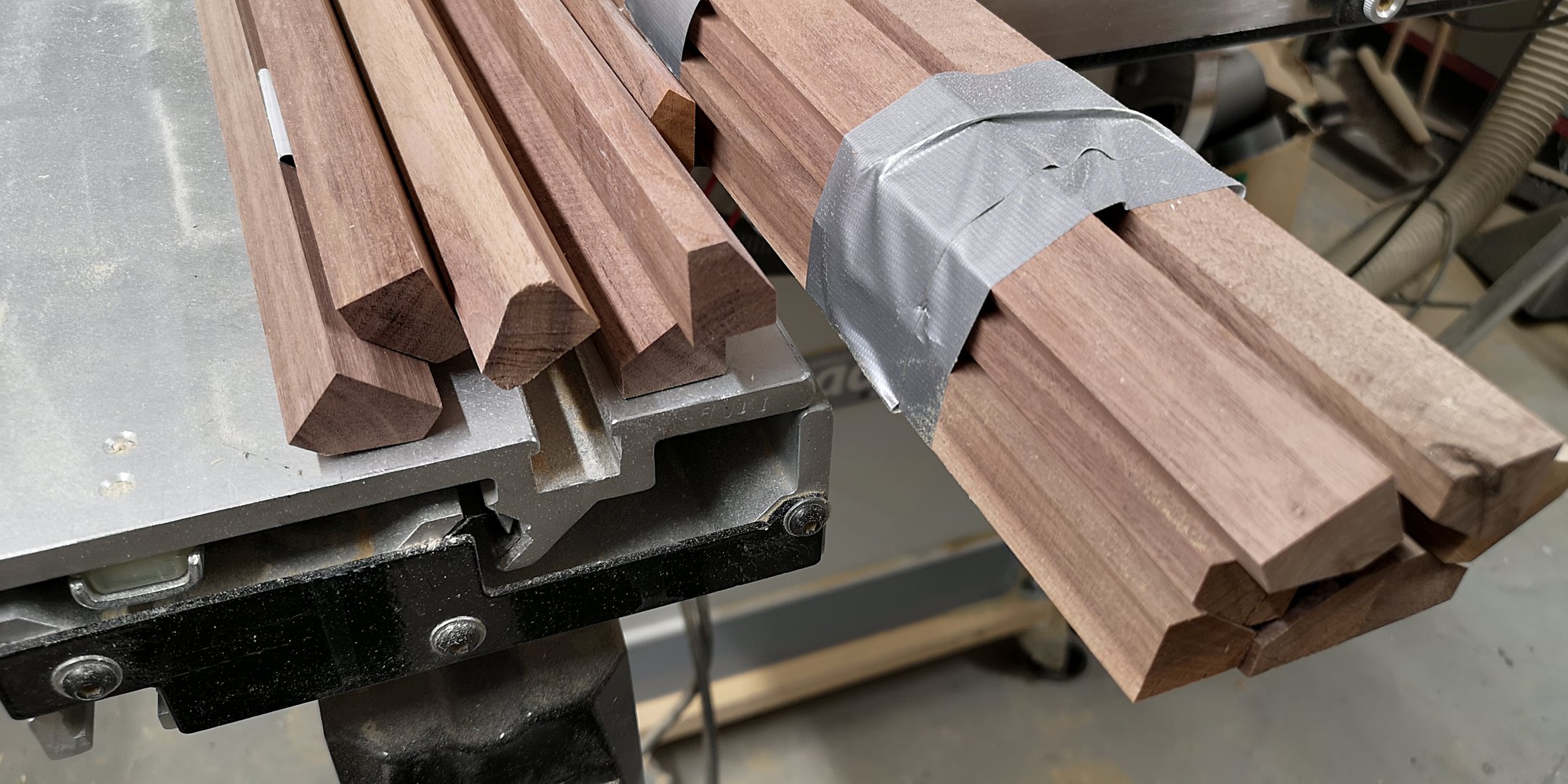

Valnøttlister klare til tilsaging og montering:



[ragwo]

Steike for et bygg! Jeg blir målløs!



[ePi]

Etter fjorten dager innendørs med feber og lungebetennelse er det nå endelig litt fart i skrotten igjen.

Du er kanskje frisk, men jeg vil påstå at du fremdeles e heilt sjug'e!



[MakkinTosken]

Etter fjorten dager innendørs med feber og lungebetennelse er det nå endelig litt fart i skrotten igjen. Har nå gjort ferdig mye på nr to, og har kommet like langt som på nr 1. Dvs, alt av avstiving internt er ferdig på begge, og bakvegger på begge er helt klare for maling etter litt over hundre hull og rampamonteringer. Tar ingen sjanser med bakveggene, de må festes skikkelig.

I dag ble sokkel og forsenking av hjulbaser ferdige på den ene. Jeg fikk også hentet hjem ferdige valnøttlister, som ble høvlet til av Tom Gallatin på hans snekkerverksted. Har ikke proffhøvl selv, dessuten har Tom mengder med flott treverk på lager, så slikt kan med glede settes bort til proffene.

Her holder jeg påmed oppmåling og predrilling av hull til baklokket:
Vis vedlegget 1077722

Bruker en hardtrekloss for å sette hull 90 grader på lokket:
Vis vedlegget 1077723

Vis vedlegget 1077724

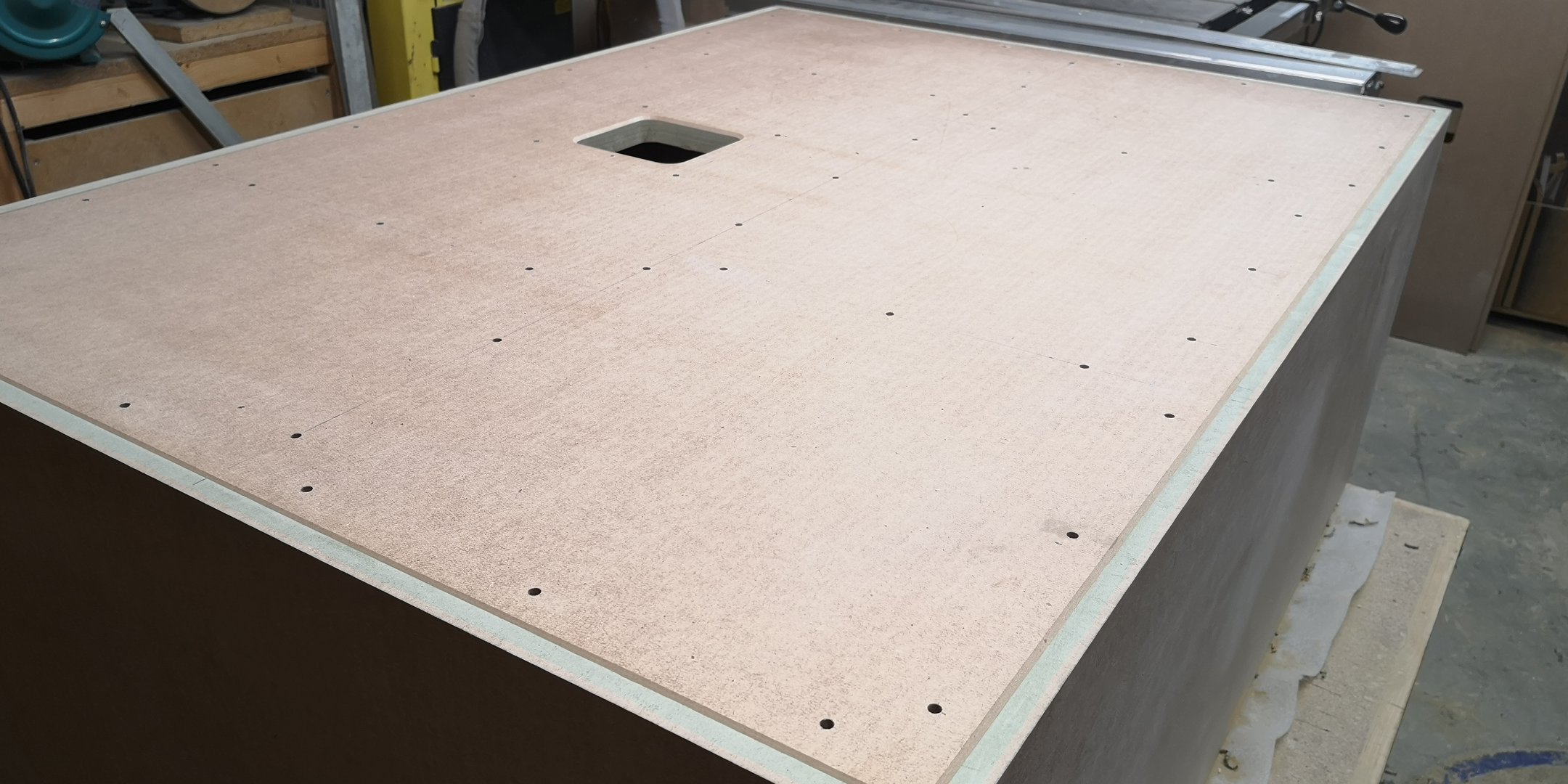

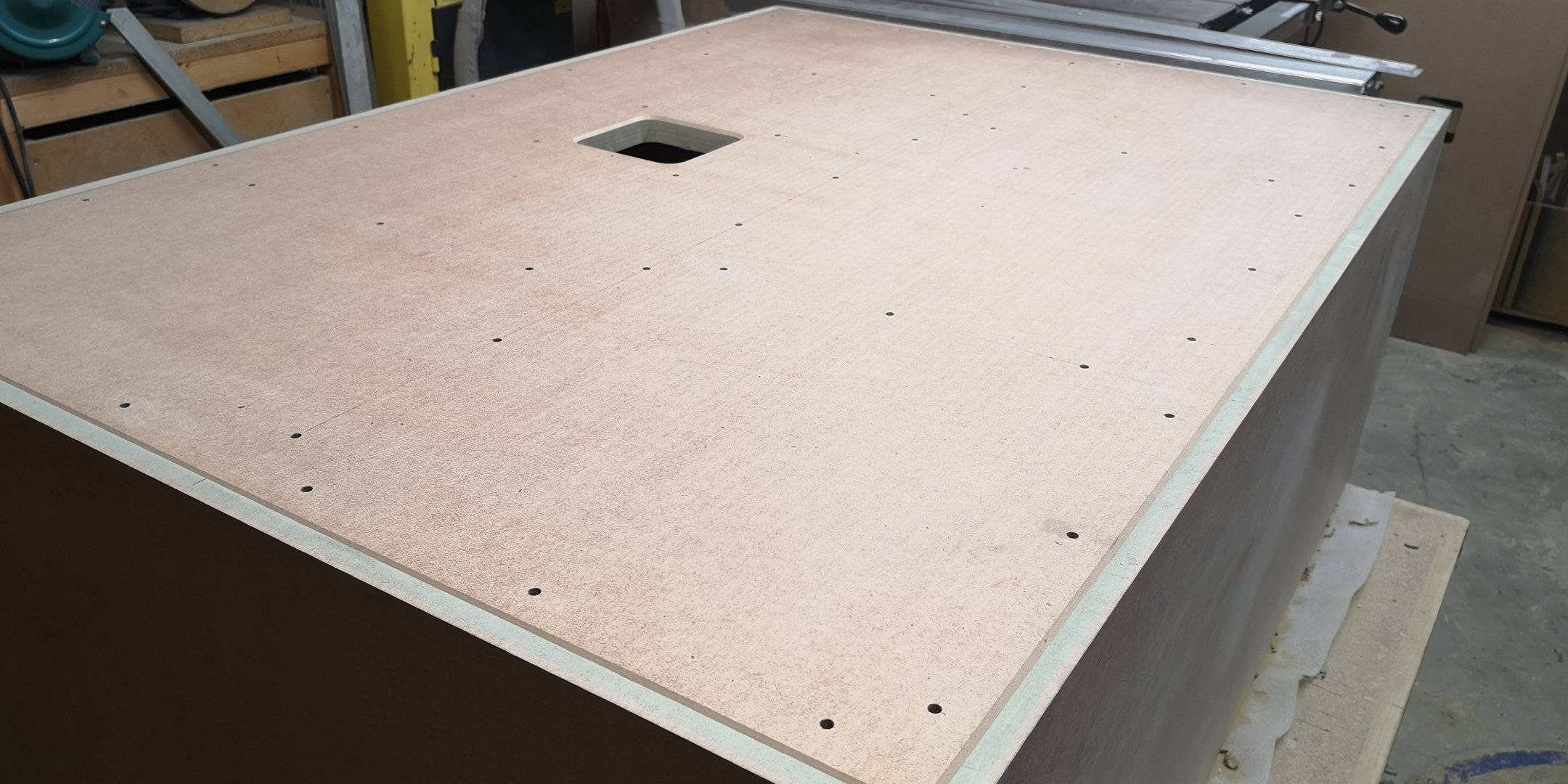

Før gjennomborring ned i listene sentrerer jeg lokket helt rundt alle sider:
Vis vedlegget 1077725

Vis vedlegget 1077726

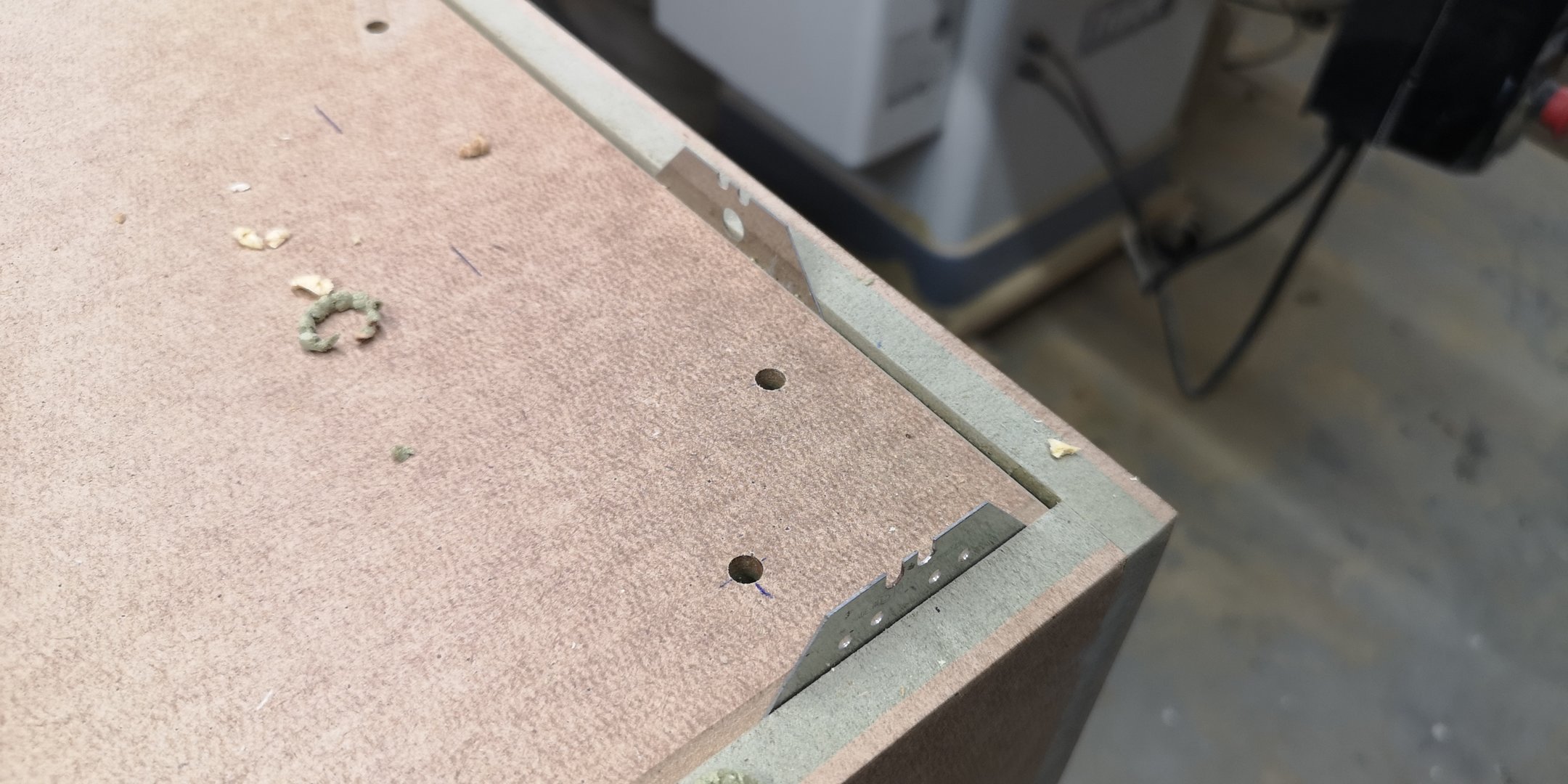

Da er det bare å borre opp til iskruingsmutterne:
Vis vedlegget 1077727

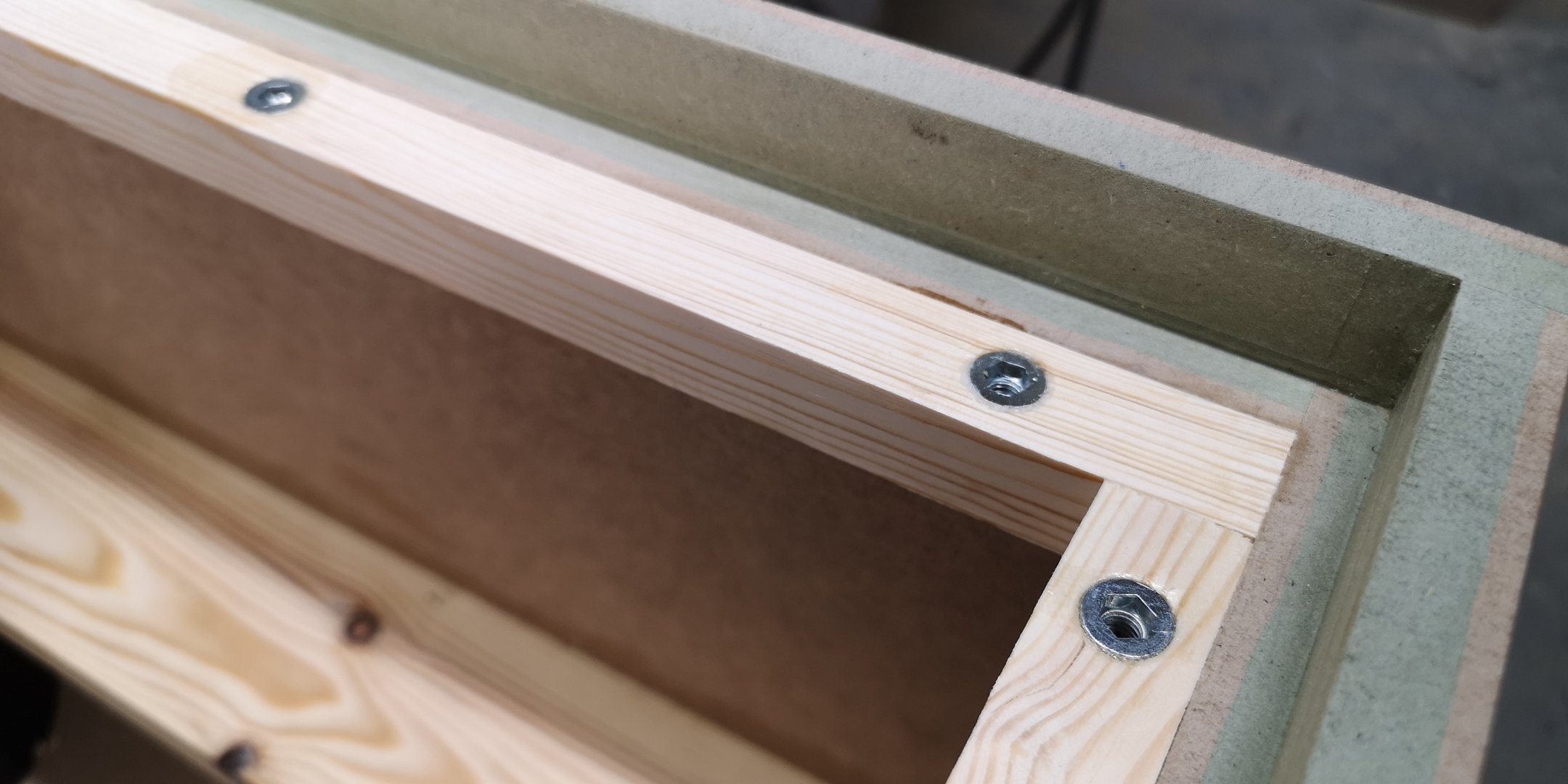

Brukte en ørliten klatt Biltema lynlim med aksellerator på disse. Det funker kjempefint, og er enklere enn med tokomponent aralditlim:
Vis vedlegget 1077728

Vis vedlegget 1077729

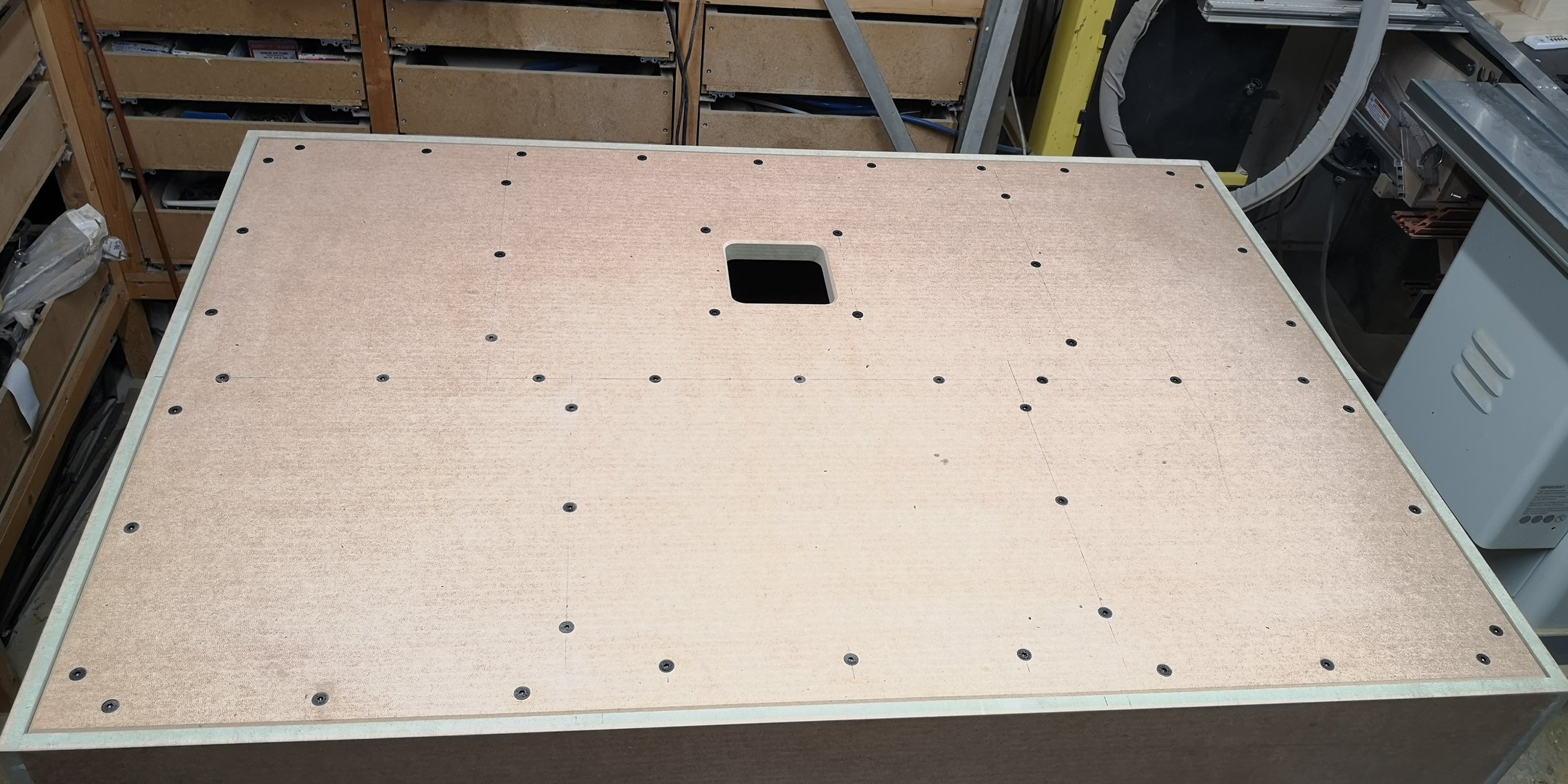

Lurer på om det ble 54 stk 40mm M6 med senkehode totalt:
Vis vedlegget 1077730

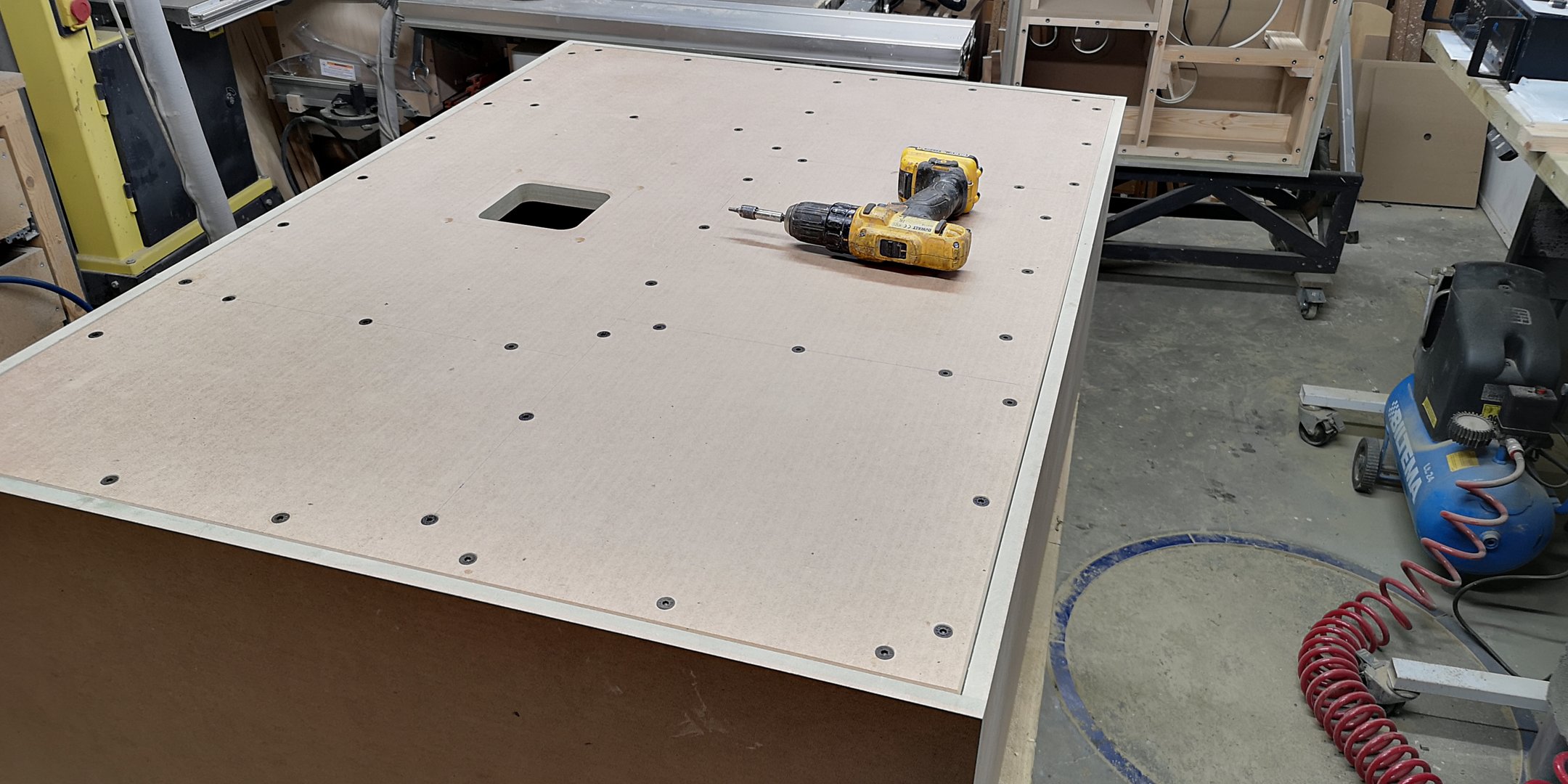

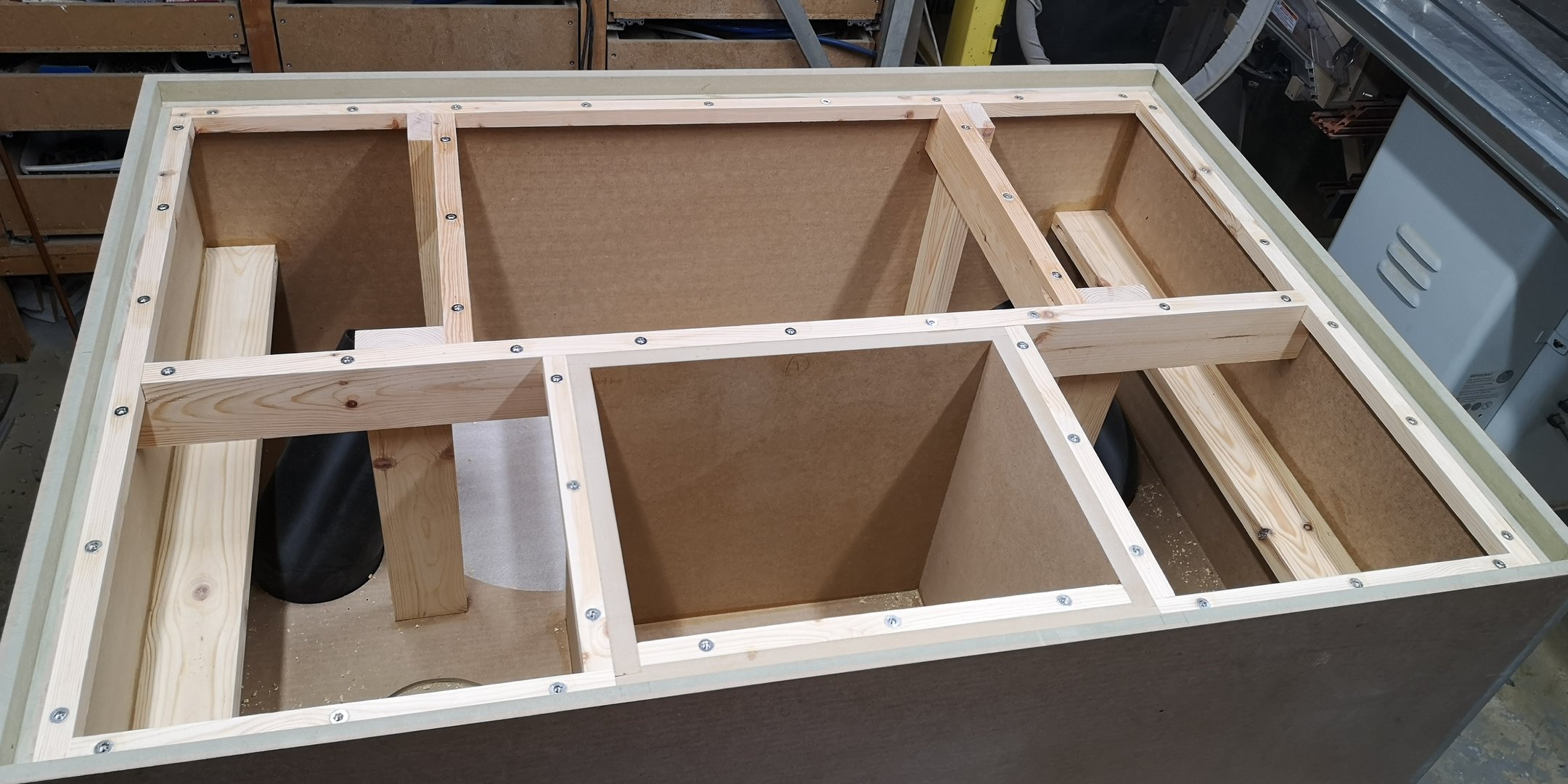

Her fra kasse nr to som ble ferdig i går:
Vis vedlegget 1077731

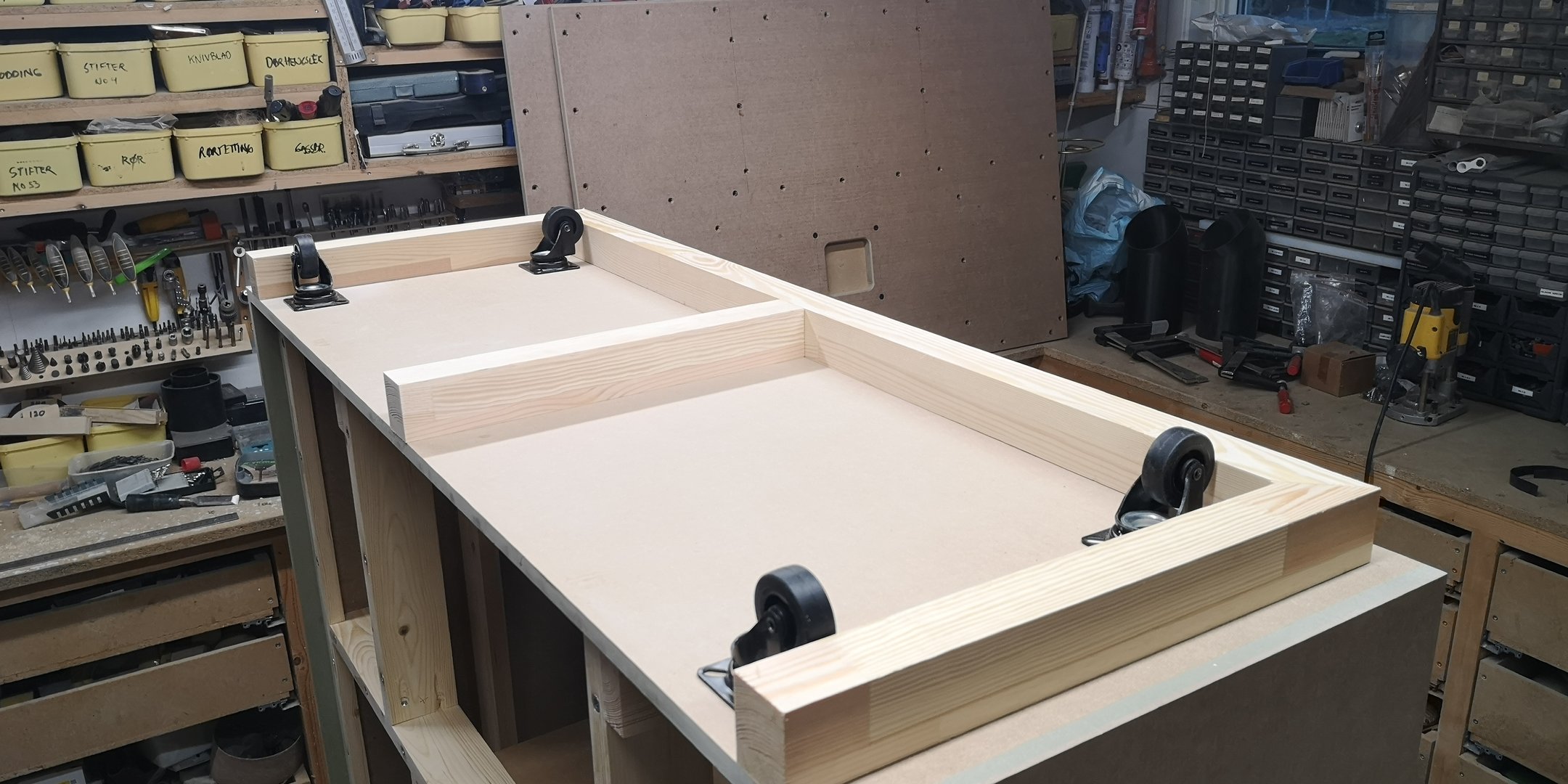

Justering av sokkel og tilpassing av hjulplassering:
Vis vedlegget 1077732

Sokkellister klare til montering med forsenkede skruer, og nedfreste hull til hjulplatene:
Vis vedlegget 1077734

Valnøttlister klare til tilsaging og montering:
Vis vedlegget 1077735

Man gjør ikke slikt arbeid uten å elske det! Imponerende min gode mann!



[Hunsbedt]

Takker så mye for det, Makkintosken! Dette er jo bare for gøy. Veit ikke om det vil låte særlig bedre enn mine M2er heller, men man veit jo ikke før man har prøvd dem liksom. Blir spennende! Satser på at det første settet blir klare før jul. Så starter jeg på mine egne etterpå.



[Hunsbedt]

Prøver å bygge etter skjema (en tenkt plan), men det er så mye arbeid i delprosjektene at det får bare ta den tiden det tar. Har nå i hvertfall fått limt på valnøttlistene, og fått begynt på stofframmer. Og undersidene er klare til maling også, så det går jo rett vei...

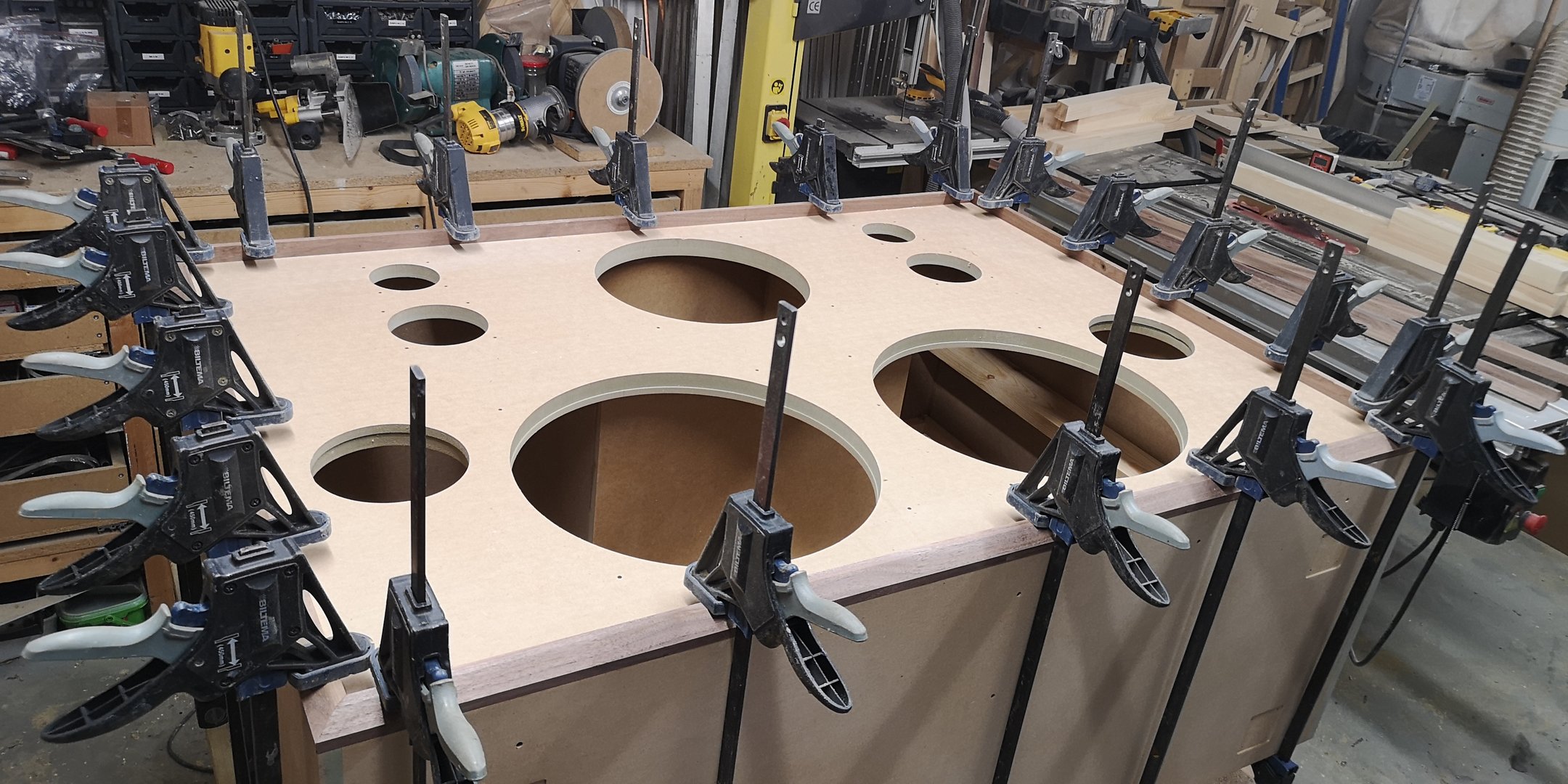

Valnøttlister limes:

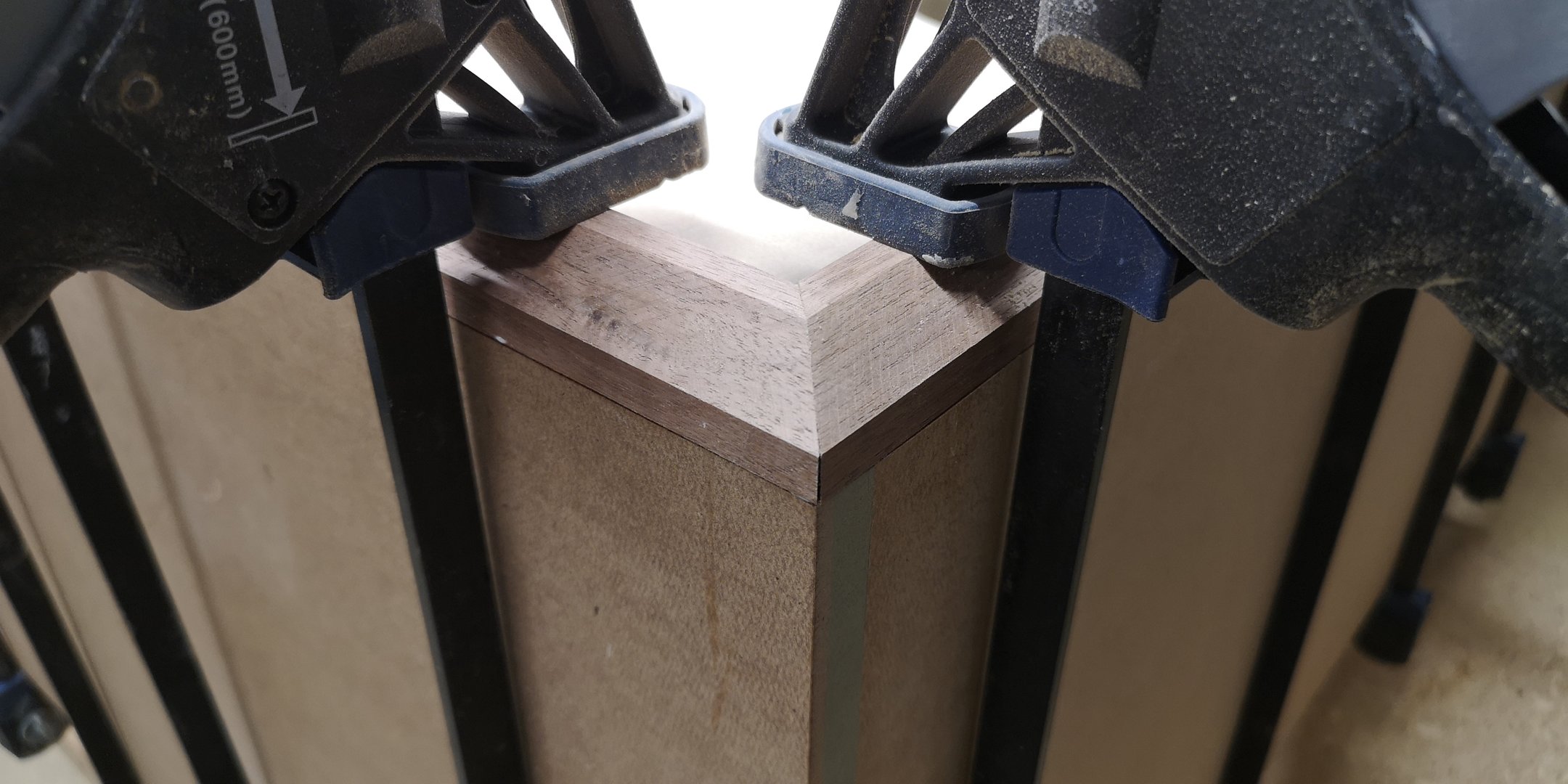

Etter bittelitt justering blir det som regel greit:

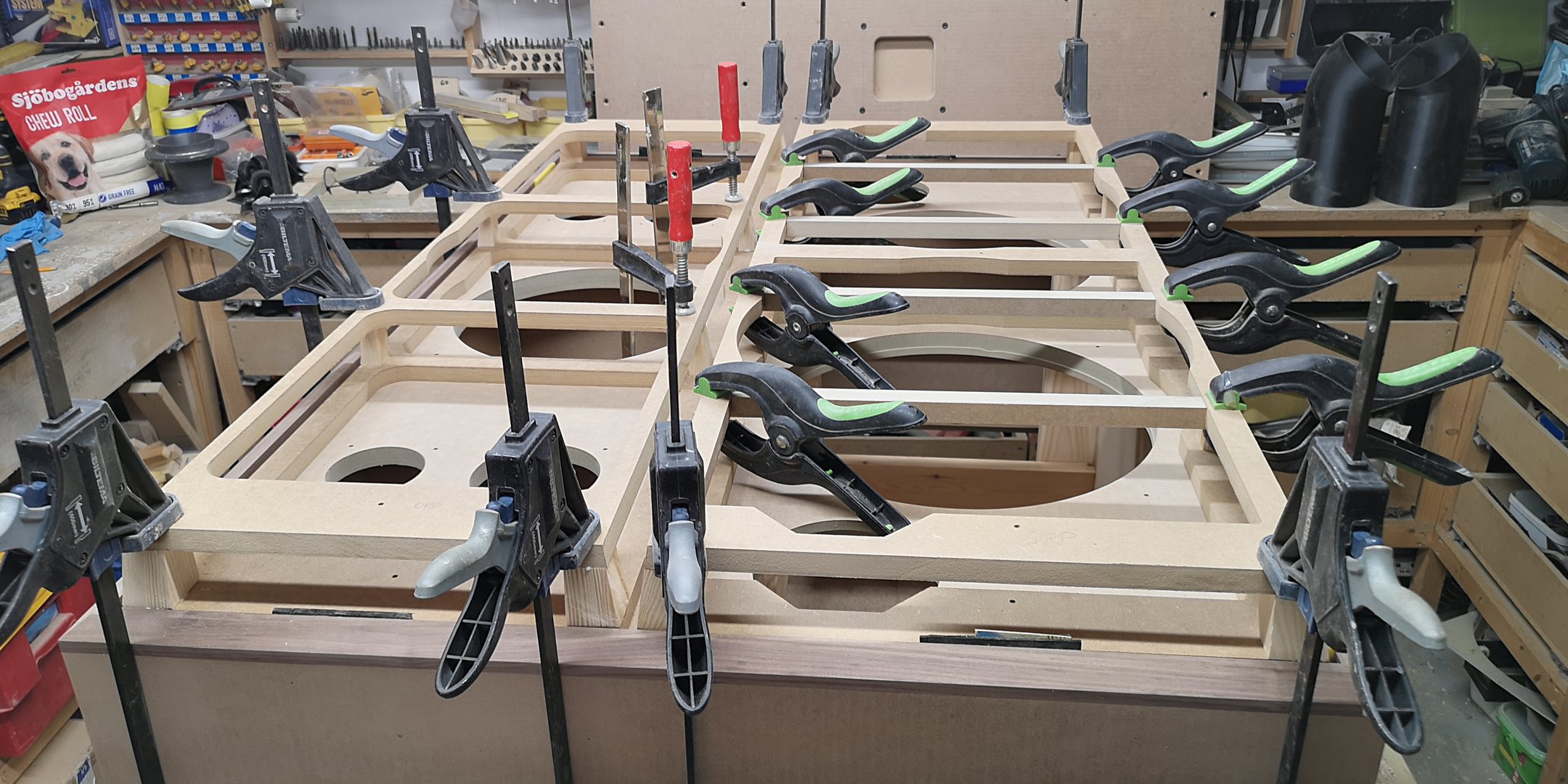

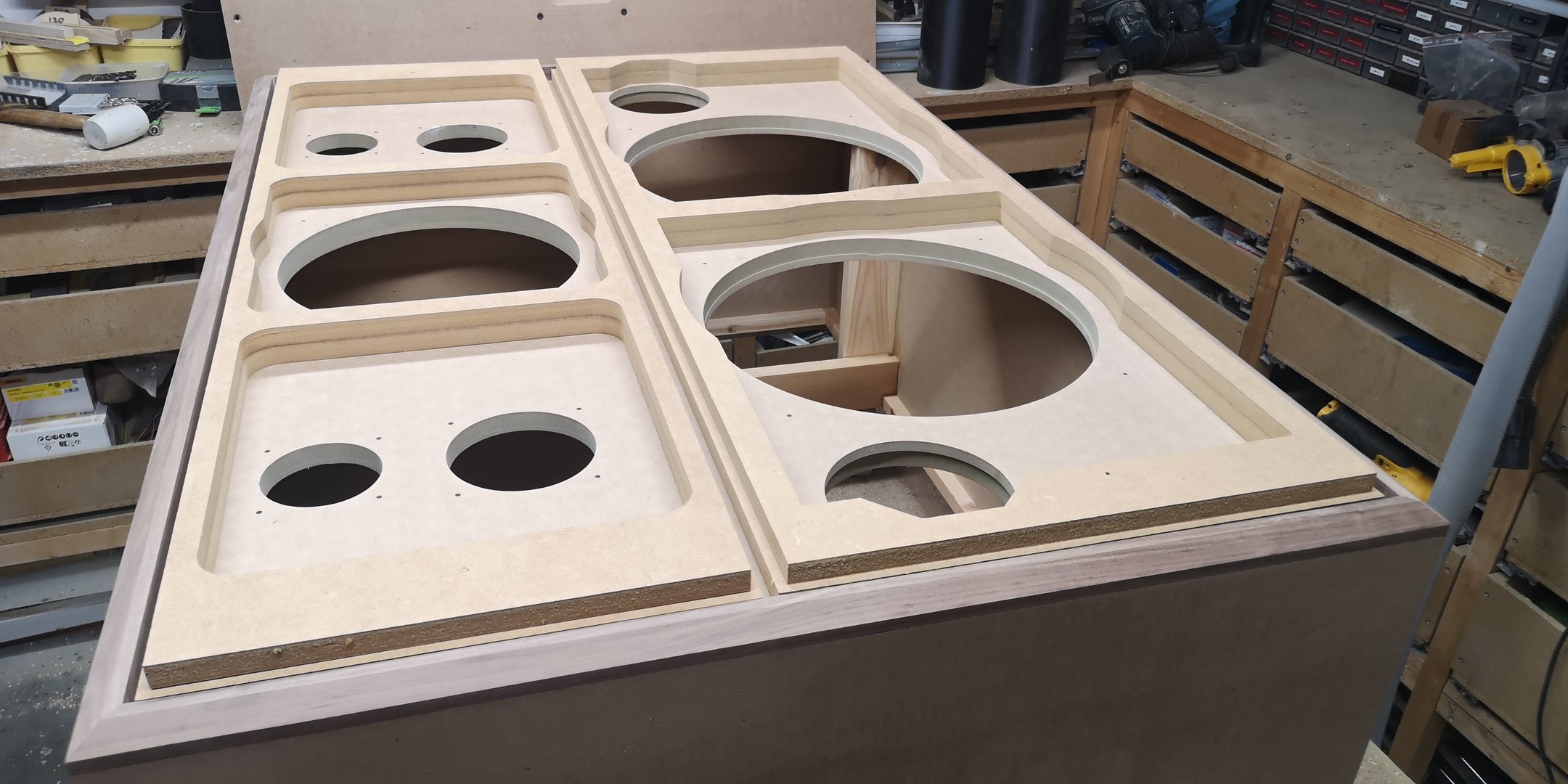

Testing passform med stofframmedeler:

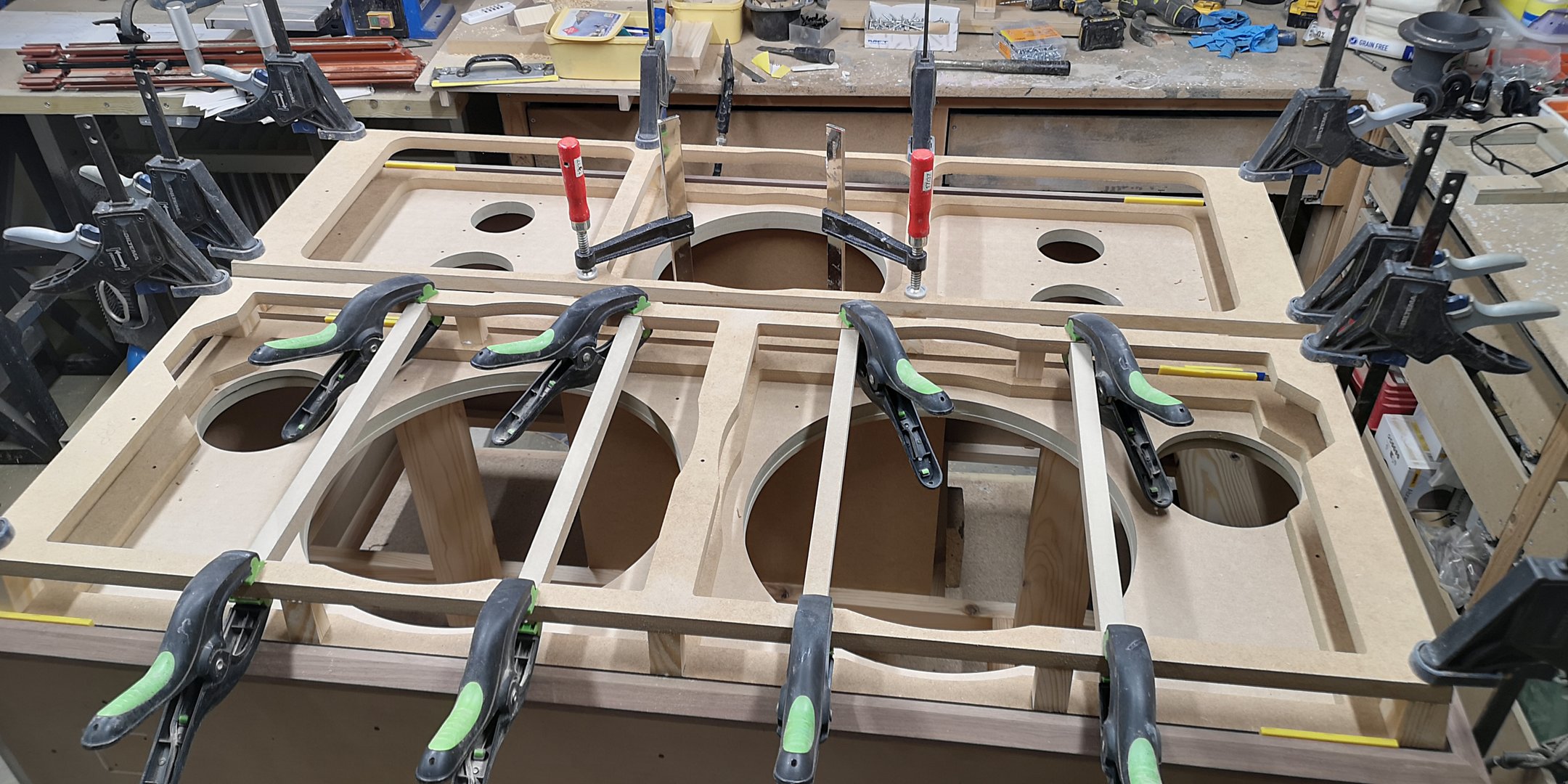

Det skal på noen plugger her, så gjennomborrer rammer ned i baffel:

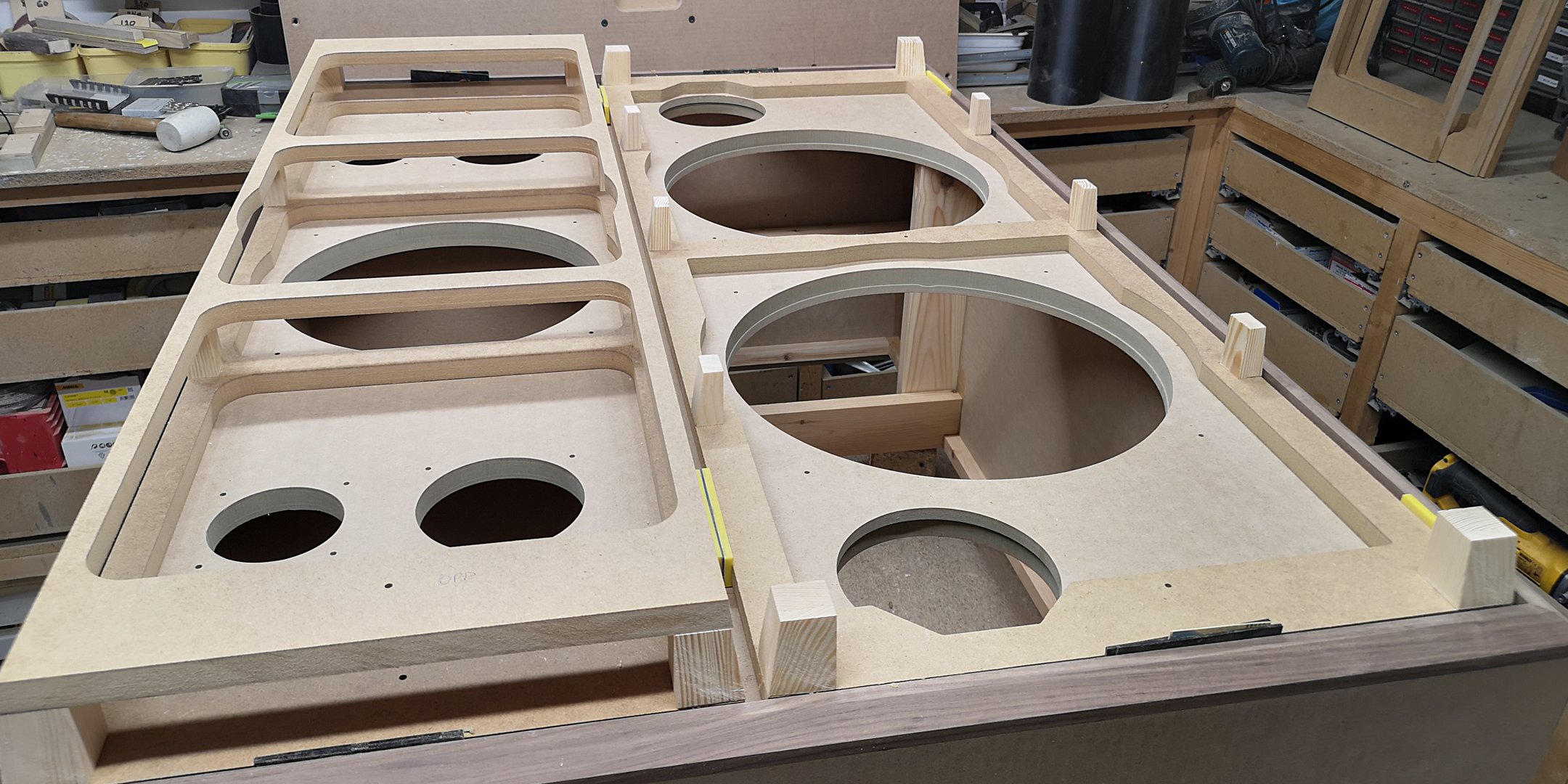

Tilsaging av avstandsklosser tok mye tid. Det er mange, og alle er vinklet:

Rammene er vinklet, bare for å gjøre det mer komplisert:

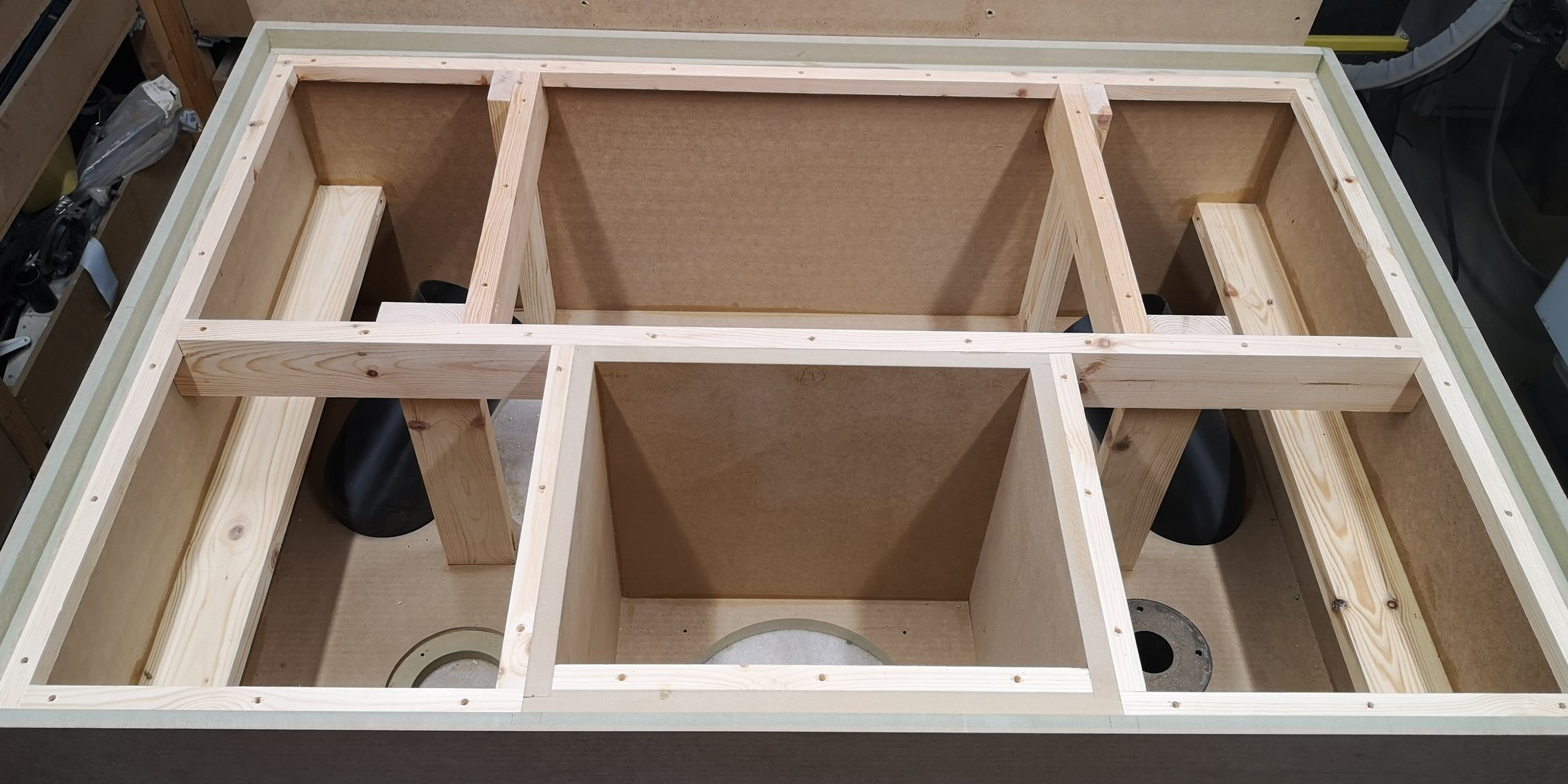

Avstivinger skal inn i rammene også, over bassene:

Sannelig greit med gode tegninger, ellers hadde ikke dette vært lett å gjette seg til:



[xerxes]

Prøver å bygge etter skjema (en tenkt plan), men det er så mye arbeid i delprosjektene at det får bare ta den tiden det tar. Har nå i hvertfall fått limt på valnøttlistene, og fått begynt på stofframmer. Og undersidene er klare til maling også, så det går jo rett vei...

Valnøttlister limes:
Vis vedlegget 1078769

Etter bittelitt justering blir det som regel greit:
Vis vedlegget 1078770

Testing passform med stofframmedeler:
Vis vedlegget 1078771

Det skal på noen plugger her, så gjennomborrer rammer ned i baffel:
Vis vedlegget 1078772

Tilsaging av avstandsklosser tok mye tid. Det er mange, og alle er vinklet:
Vis vedlegget 1078774

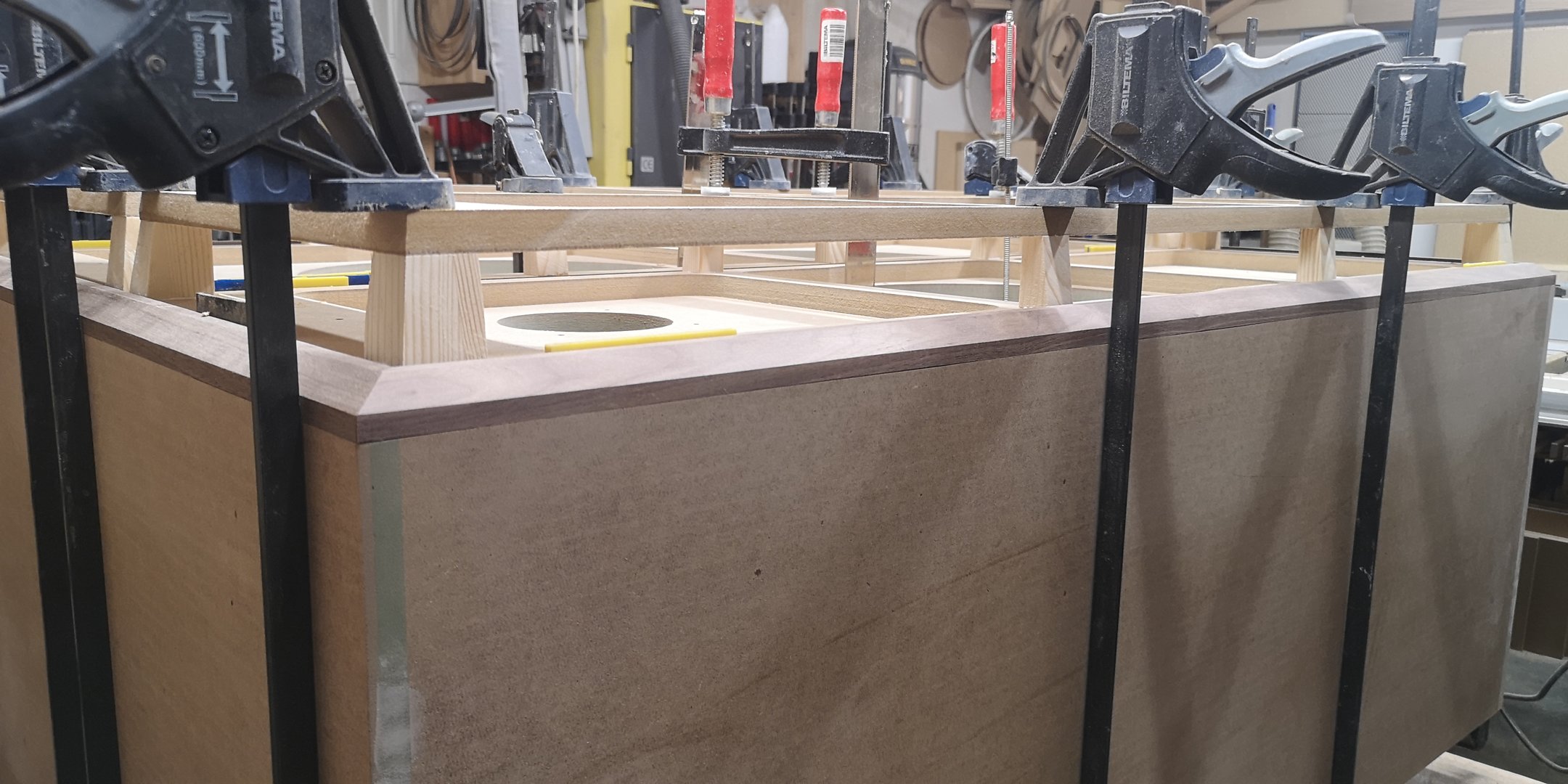

Rammene er vinklet, bare for å gjøre det mer komplisert:
Vis vedlegget 1078775

Avstivinger skal inn i rammene også, over bassene:
Vis vedlegget 1078777

Vis vedlegget 1078778

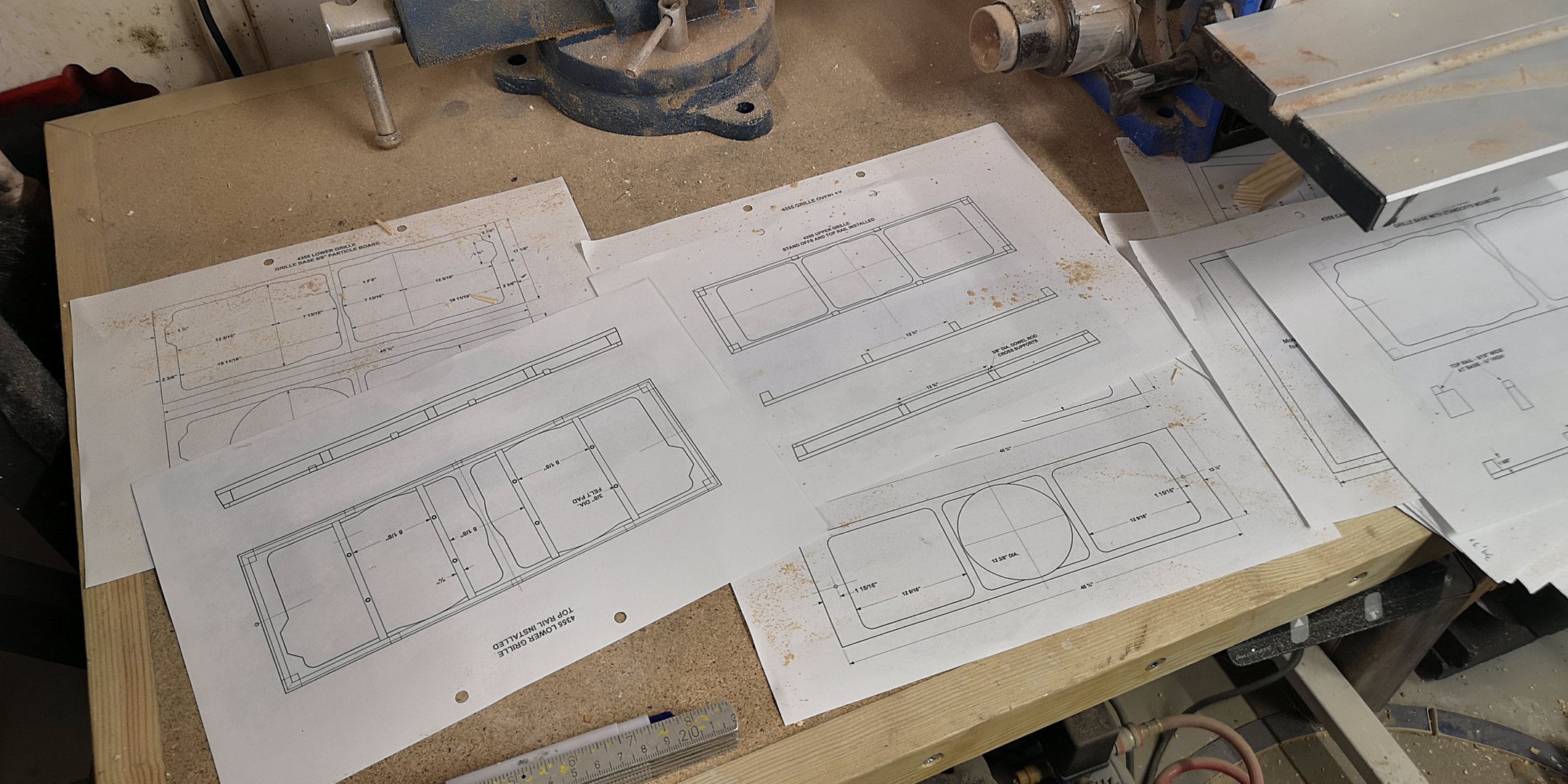

Sannelig greit med gode tegninger, ellers hadde ikke dette vært lett å gjette seg til:
Vis vedlegget 1078779

Ja, det ser greit ut …
Jeg blir sliten bare av å se på bildene!



[Uttern]

Gubbevarremævel, blir like sjokkert over arbeidet hver gang. Kudos x10



[Hunsbedt]

To do-listen har blitt litt kortere denne uka: Rammer ferdige, oppborret hull for snepperter og ferdig grunnet, baklokkene ferdig grunna, hull i baffel klare for skruer, påbegynt finering. I tillegg har jeg bestilt to komplette sett med US-tomme skruer og islagsmuttere (som jeg egentlig hadde fra før) til alle elementer og horn, originale snepperter (ikke 3D-printa drit) og Deep blue-stoff til rammene har blitt bestilt på Ebay fra Junaiten. Så nå drar det seg til gitt...


På baksiden av stofframmene freste jeg ned en 1cm bred fals for stifting av stoffet. Dermed blir verken stoff eller stifter liggende å gnisse mot baffelen:

Rammer klare for grunning:

Men før grunning borret jeg opp hull til snepperter i baffel, og hull i rammene. Rammene var preborret fra Trestokken på CNC, så det var bare å plassere alt rett, og borre gjennom rammer inn i baffel slik at sneppertene treffer 100% på rammene. Her tester jeg med noen 3D printa ubrukelige kopier. Når de støpte sneppertene ankommer skal de limes fast etter at baffel er ferdigmalt:

Lokk og rammer ferdig grunna:

Hadde noen ark med valnøttfiner liggende, så problemet var bare å bestemme seg for hvor det skal kuttes. Desverre blir det ikke sammenhengende mønster, til det er arkene for korte til:

Påføring av hvitlim på både finer og kasse. Så må dette tørke før de strykes fast. Speeder opp prosessen med avansert verktøy (utrangert hårføner):

Sidene fineres først, her er lim påført:

Litt gråpapir mellom finer og strykejern. Full varme brukes:

Toppen av kassen fineres til slutt, her justering av finer:

Så var første kasse ferdig finert:

Ikke helt ferdig pusset, det må tas i morgen. Da skal kasse nr to fineres ferdig:



[inselwind]

Dette er ordentlig øyegodt på en lørdag..



[Peter]



[steinost]

Hva skal man si.
20 i stil, er vel rette dommen.



[Hunsbedt]

Tusen takk for fine kommentarer og topp karakterer, folkens! Godt å vite at det er noen som følger med på disse byggeoppdateringene, da blir det liksom verdt arbeidet. Neste sett som er til meg selv skal bygges rett over nyttår, eller så fort dette settet er ferdig. Da blir det nok ikke så mye byggebilder, det skal dere slippe (og mindre arbeid for meg). Men greit å ha en godt dokumentert byggetråd her da, om jeg skulle glemme hvordan det skal gjøres...

Ellers har jeg litt flere bilder, så her kommer en liten nesten-midtuke-oppdatering. Før baffel kan grunnes og males må portene på plass. Disse fikk jeg en god venn og tidligere nabo til å 3D-printe. Det er helt umulig å få tak i rett størrelse på papprør. Man kan få tak i plastrør fra USA, beregnet på store hobbyraketter(!). Men hvorfor det når naboen kan 3D printe i svært god kvalitet? I tillegg forandret han etter mitt ønske litt på overgang/bøy, slik at det ikke blir skarpe vinkler, men jevn avrundet overgang. Ikke at det vil ha allverdens å si, portene er så store at blåselyder neppe vil merkes uansett:

Portene ble limt og fuget til baffel med TEC7. Helt perfekt lim til denne jobben, og de sitter utrolig godt fast.

Portene er vinklet på skrå nedover i kassen etter tegningene. I tillegg har alle islagsmuttere med kvarttoms størrelse blitt banket inn og limt på plass med tokomponent lim til 12" og 15":

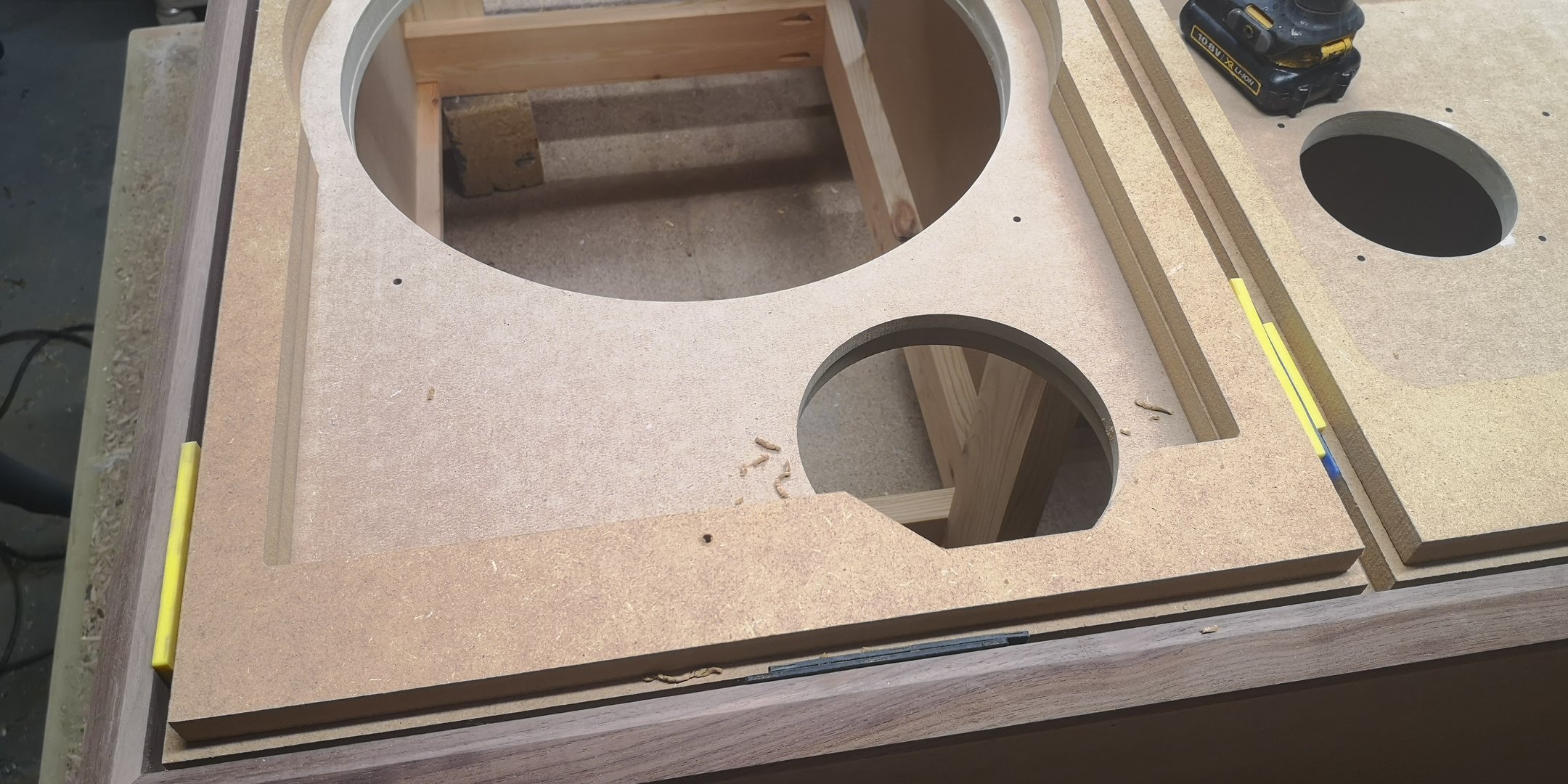

Overgang mellom baffel og port ble først kopifrest ut mot port, og så sparklet slik at skjøten blir usynlig. Det er målet i alle fall. Originalt ser ikke alltid overgang mellom papprør og baffel så bra ut, og ofte er de bare trykket på plass med litt lim og så overmalt. Resultatet er at jeg ofte har måttet lime på plass løse porter på originalkasser som har vært inne til restaurering her...

Maskerte lister, og gikk noen runder med fillerspray og finsparkling for å få pen utgang på portene:

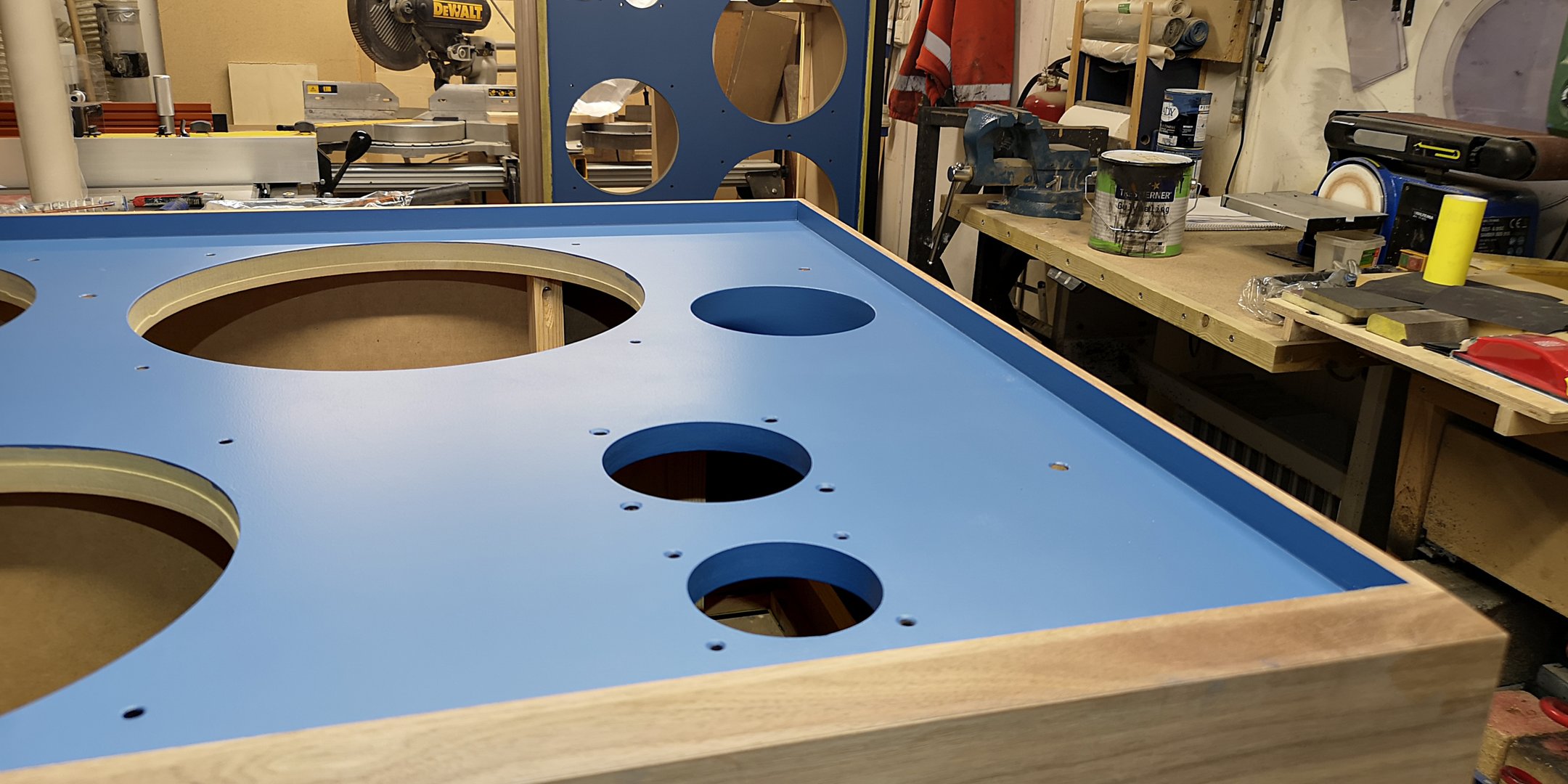

Innsiden av portene skal også være blå. Det blir en spennende oppgave å prøve å få det jevnt. Mulig jeg bare bruker smale ruller og lange skaft til den jobben...

Mønster fra 3D printing kan såvidt skimtes inne i porten. Går over et par ganger med fint pussepapir og filler igjen, og ser om ikke det blir greit nok. Det skal jo i tillegg to-tre strøk blåmaling over dette, så tenker at dette blir helt usynlig:



[habicht]

Jeg har sagt det før og sier det igjen. En god slump av den der lottogevinsten som lar vente på seg er allerede allokert til en serie Hunsbedt JBL.
MAKALØST !!!!



[Hunsbedt]

Så var det helg og litt over en uke siden siste oppdatering. Begge kabinettene har blitt grunnet to-tre ganger, litt finsparkling utført, og klargjort for toppstrøk. I tillegg har sokler blitt limt (med Tec7) og skrudd fast, slik som originalt. Maskering ble ordnet, og kabinetter malt med to toppstrøk. Silkematt interiørmaling på frontene og matt (07-glans) sort Trestjerner gulvmaling på baksider, sokler og underside, se bilder av bokslokk for malingbeskrivelse. Mangler å få malt baksidene og blindlokk, dette ordnes i morgen.
