Første målinger med UMIK-1

[marsboer]

Det er veldig ålreit. Bare plugge HDMIen fra laptopen i fronten på receivern og UMIK-1 i laptopen og du er klar for individuell måling av hele surroundanlegget uten noe mer fysisk arbeid. To kabler og en målemik. Det er alt, og man trenger ikke en gang å slå av noe utstyr når man plugger!

Dette er noe helt annet enn det jeg drev med før med flere analogkabler, omkobling, eksterne lydkort med phantom spenning og riktige utganger, kalibrering av lydkort, slå av og på utstyr hver gang jeg må nappe ut en kabel osv..



[authentic]

Masse nyttig info her ser jeg, takk gutter! Kommer mer fra meg etterhvert må bare gjøre unna noen uker ferie nå...



[authentic]

Har du lastet ned kalibreringsfien for akkurat din UMIK-1? Den kan hentes ned fra nettsidene deres ved å putten in serienummeret.

UMIK-1 må peke direkte mot høyttalerne dine for å måle korrekt med kalibreringsfilen. Det vil si at du du må måle hver høyttaler enkeltvis og rette mikrofonen direkte mot den enkelte høyttaler for å få riktige målinger i høyere frekvenser (som i direkte, ikke på skrå oppover). Dersom du kun ser på bassen vil det holde greit å bare ha den fremoverpekende midt mellom høyttalerne i sweetspot.

Den skal _ikke_ stå oppover mot taket slik f.eks Audyssey-micen gjør. Pek den alltid rett fremover mot høyttalerne. Det finnes visstnok en 90 graders kalibreringsfil for mikrofonen som er laget for den når den peker oppover mot taket, men det er ikke den du kan laste ned på nettsidene.

Jepp er lastet ned og lagt inn i REW.

Ok, mikrofon pekende rett mot HT og måle enkeltvis, dette er fra SS i ørehøyde går jeg utifra.



[authentic]

Det er veldig ålreit. Bare plugge HDMIen fra laptopen i fronten på receivern og UMIK-1 i laptopen og du er klar for individuell måling av hele surroundanlegget uten noe mer fysisk arbeid. To kabler og en målemik. Det er alt, og man trenger ikke en gang å slå av noe utstyr når man plugger!

Dette er noe helt annet enn det jeg drev med før med flere analogkabler, omkobling, eksterne lydkort med phantom spenning og riktige utganger, kalibrering av lydkort, slå av og på utstyr hver gang jeg må nappe ut en kabel osv..

Smart må bare rappe pc`en til sjefen da hun har HDMI overføring...



[vidarje]

Det er bare å rappe i vei Johnny. Jeg opprettet tåden med tanke på umik-1, siden den på den tiden var rimelig ukjent for de fleste.
Jeg har vel egentlig ikke mye å tilføye, men som gutta sier er plassering og underlag veldig viktig oppover i frekvens.



[thohaug]

En liten ting jeg gjerne vil tilføye er at du gjerne kan bytte til "db fs" istedefor "%fs" når du ser på impulsresponsen. Det vil gjøre det lettere for deg å lese av grafen.



[authentic]

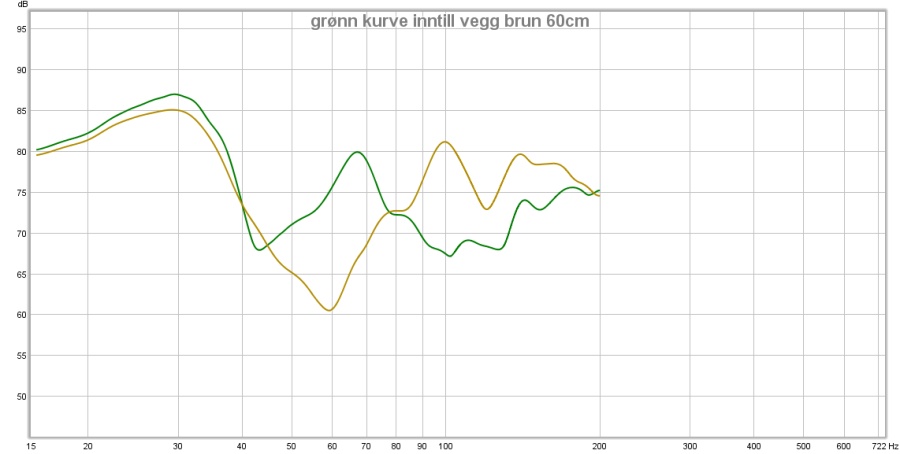

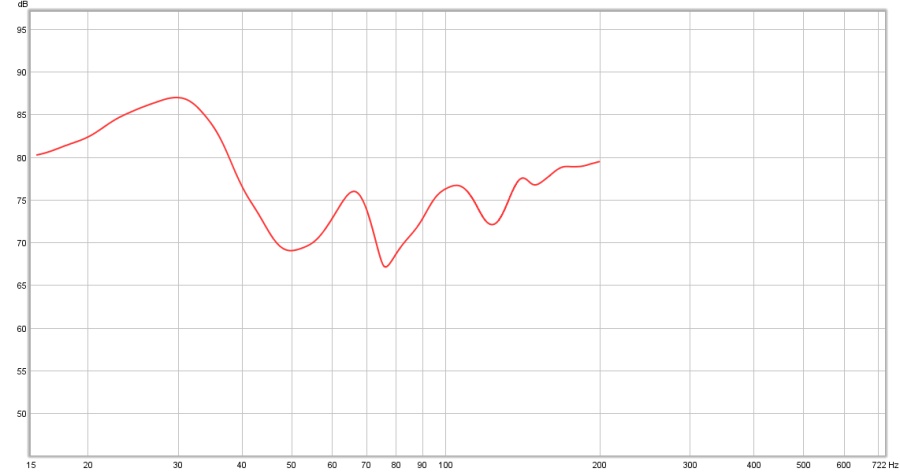

Ok da er ferie over og på tide å gjøre viktige ting sånn å måle subwoofere , hva er beste graf av bilde under vil dere si. Grønn kurve er med begge subbere inntil vegg og brun kurve er begge subbere trukket 60cm ut på gulvet. Når jeg har funnet beste punkt på golvet skal jeg bruke eq og den drar ned peakene betraktelig, den rører forøvrig ikke dippene noe nevneverdig, tips ?

Edit, når jeg tenker etter vil vel grønn kruve fungere best da jeg kommer nok til å dele på 80hz...(?) De toppene på grønn kurve forsvinner mesteparten når jeg kjører antimoden altså eq.



[Torolan]

Vil vel si at den grønne er best ja.
Men når du kun måler opp til 200 hz , så er det jo greit at x-aksen kun går opp til 200 hz også - da blir det litt lettere og lese , og mer detaljert.



[steinost]

Helt enig i dette, resten ordner du vel med DSpeaker?

Steinar.



[authentic]

Siste måling for idag (begge subbene) etter å ha justert noen timer, dette er vel den beste hittil - begge subbere uten eq 28cm fra frontvegg og 76cm fra sidevegger, imorgen skal jeg justere inn og ut fra sideveggene. Ser mange har toe-in på subbene, SVS mente dette at dette kun var for det visuelle men hadde lite for seg når det komme til frekvensresponsen..?
Mrk. jeg måler utenom receiver direkte koplet igjennom Antimoden og styrer volum direkte i SW-ampen.




Subbene kjører utenom alle justeringer, jeg vil dele på rundt 80hz så det er under dette som gjelder. Denne siste målingen har vel mest mer output enn de andre da jeg tror den for drahjelp av frontveggen. Beste hittil ?



[authentic]

Jeg har 3 eq bånd på subwoofer ampene så jeg kan heve dippene noe vil jeg tro, har rimelige kraftig forsterkere disse SB-13 så tror det går greit.
Men hva skjer egentlig rundt 30 peaken ? Trodde først jeg hadde glemt en eq`en på med en heving på 35 men det kjører helt flatt, hmm.



[authentic]

Helt enig i dette, resten ordner du vel med DSpeaker?

Steinar.

Ja er tanken å teste med DSpeakeren og Daliene, hittil har jeg kjørt uten da jeg syntes jeg fikk kanselleringer når jeg prøvde dette tidligere. Har jo en Antimode 8033 også som brukes til kinobiten også - mye bokser her...



[authentic]

Vil vel si at den grønne er best ja.
Men når du kun måler opp til 200 hz , så er det jo greit at x-aksen kun går opp til 200 hz også - da blir det litt lettere og lese , og mer detaljert.

Takker, tar det til etteretning ved neste måling, dette er med 1/6 glatting



[Retep]

2 subber

4subber

Innlegget her var for å vise frem hvordan det såg ut hos en jeg kjenner før vi satte igang med REW og justeringer....



[thohaug]

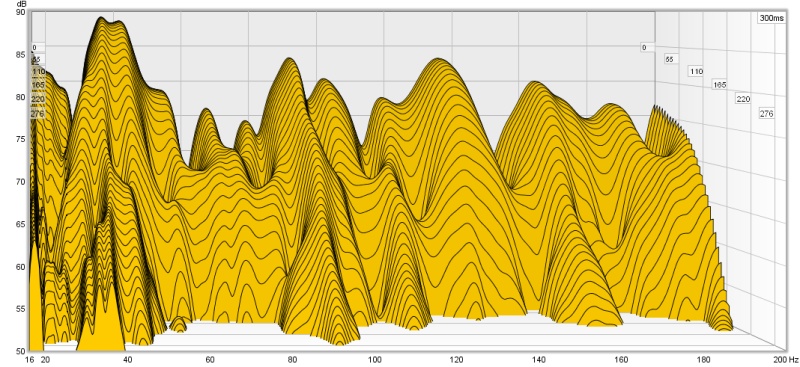

Sub stacking er tingen, eller distribuerte subber. Her kan du se en måling fra en jeg kjenner. Nederste måling er med 2 subber og øverste er med 8 subber.dette er stablet fra gulv til tak. Dette er uglattet.



[authentic]

Rimelige pene linjer på de kurvene der thohaug, kan du si litt om rommet de spiller i og eq som er brukt ? Har vel ganske godt trykk og nivå i den kinoen der...



[thohaug]

Denne kurven er uten eq og glatting. Det er brukt 8stk dynabel pa1880 elementer i lukkede kasser på rundt 30liter. Rommer er veldig lite, ca. 10m2. Han har brukt fulltoner i resten av kanalene og delt subbene ved 200hz. Det er brukt 30cm glava på hele frontveggen og 5cm rockwool plater i førsterefleksjoner. Han har +-1db i bassen med 2 eq punkter.

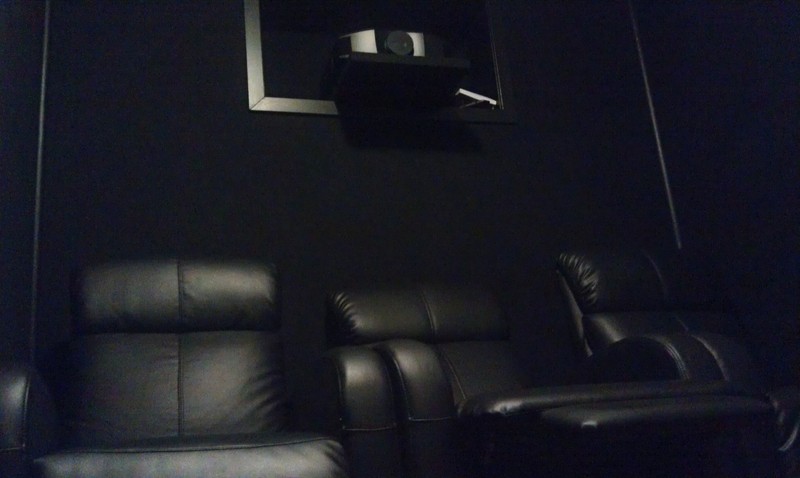

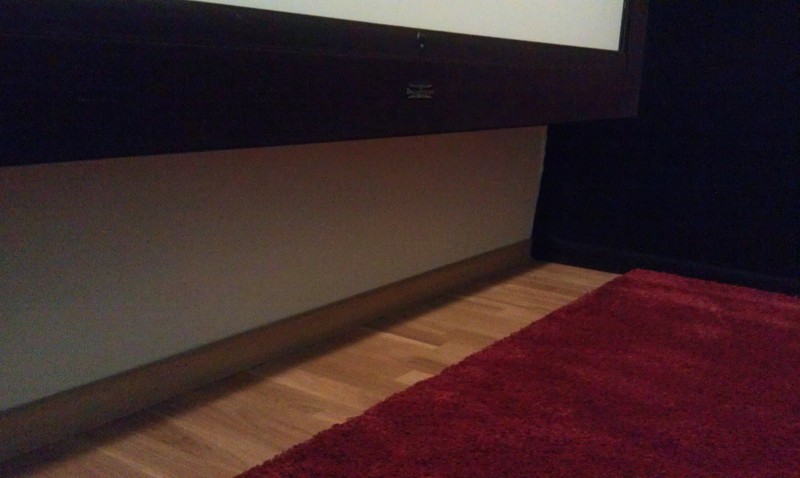

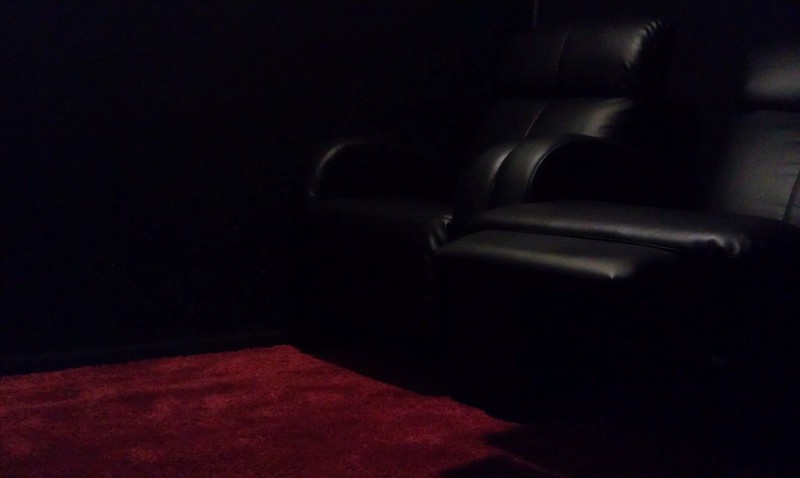

Her er et par bilder:



[authentic]

Jobbet noen timer mer med plassering og justeringer.

Grønn kurve er beste plassering utifra hva jeg har mulighet til i rommet. Rød kurve er etter Antimoden 8033 kjørt i flat modus

Med 1/6 smoothing



[authentic]

Lilla kurve, her har jeg trekt i 2 bånd lokalt på PEQ`en i subbene...

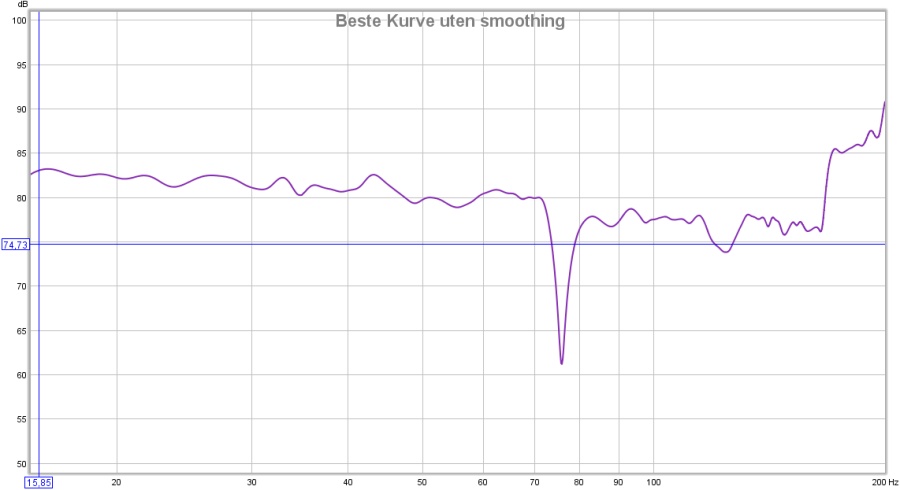

Beste kurve uten smoothing:

Jeg vet ikke hva som skjer på 76 men jeg tror kanskje ikke den er hørbar, prøvde med eq men det ble bare dumt..



[authentic]

Lift på 35 tatt over Antimoden, morro på film Dette er uten smoothing.

Fornøyd med resultatet, må teste med film ikveld. Neste er å intergrere subbene i stereoen og der er nok utfordringen større vil jeg tro. Nå må jeg kjøre Audyssey å få tidskorrigert for resten av frontene.



[vidarje]

Dette blir bra Johnny Du får sette på en skikkelig Sci-fi film for eksempel Tron, den rister rimelig godt Kan det være at kanselleringen rundt 70Hz skyldes at absorbentene dine ikke er særlig effektive så langt ned?



[thohaug]

Vanlige akustikkplater har ikke sjans på den frekvensen. Man må opp i mye større dimensjoner, typ 50cm dybde i hvert hjørne eller en hel vegg.

Men kurven ser jo veldig bra ut den nå. Du får komme tilbake med inntrykk etter du har sett en film



[authentic]

Nja, jeg har jo Gik sine Tri-traps bassfeller og de skryter på seg testet virkningsgrad ned til 50 og noe under.. - Blir bare små noen inntrykk for jeg fikk noen rare målinger med Audyssey så jeg måtte innom kalibreringkarusellen 4X før jeg ble fornøyd (tar tid). Da var det blitt for seint for en hel film så fikk bare kjørt noen kjente testspor. Det første jeg legger merke til er at bassen er mere tilstede oppover, dvs det virker som jeg har mer detaljering og virkning rundt 50hz og oppover - så på slåsscener med små dunk og fall er det som om bassen er mere med enn tidligere. Nede i dypet med siste Audyssey kalibrering virker være enda mer kontant og frigjort, Alley scenen med Batman blåste meg nesten over ende, det som er morsomt er at selv om det er grisehøyt er bassen fri i rommet uten at alt spiller med. Eq`en ilag med de små justeringene med PEQ på subbene og flyttingen virker å ha hatt en meget positiv effekt fra det lille jeg har hørt, uansett er det lett å høre at dette ble bedre. Nå er det bare noen små justeringer ifht Audyssey sine settinger før jeg kan si meg ferdig med kinojusteringene. Så er det stereo biten som står for tur..



[thohaug]

ah, fikk ikke med meg at du hadde gik sine traps. De fungerer relativt bra. Den er nok ikke så veldig hørbar den dippen din uansett. Hyggelig å høre at det var forbedring ihvertfall



[authentic]

ah, fikk ikke med meg at du hadde gik sine traps. De fungerer relativt bra. Den er nok ikke så veldig hørbar den dippen din uansett. Hyggelig å høre at det var forbedring ihvertfall

Ja er litt usikker på hva den dippen er for noe, må vel sende råfila til Peter så han kan analysere kankje



[authentic]

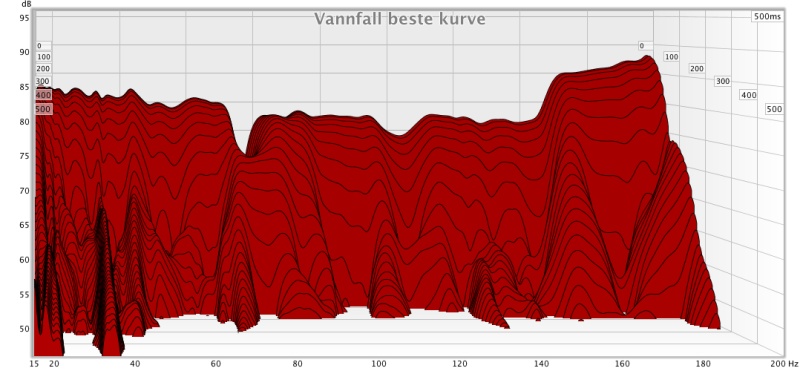

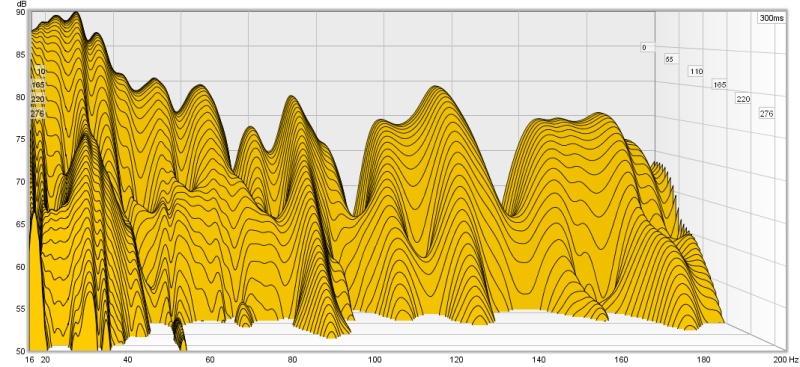

Her er vannfallet for beste målingen:

Velger å tro at bassfellen er med og hjelper nedtil rundt 50hz, skulle jo tatt målinger med og uten men var så fokusert på oppgaven igår at det gikk i glemmeboka - ser da vel ikke så allerverst ut eller..?



[Retep]

Den dippen din der er en kansellering fra en eller annen plass. Hvordan ser ETC og eller Impulse grafen ut?

Det ser ut som om den dippen rundt 70hz er no ikke hørbar og du ser at den "kommer" litt etterhvert. så de frekvansene må bygge seg opp i rommet før den treffer deg/mikrofonen.

Om du finner en relativt høy topp i ETC/Impulse grafen din, så kan du jakte på hvor den er. Om du finner den og behandler den, så kan det godt hende at du får den dippen redusert, eller helt bort. Du kan også se på GD grafen og se hvor du har dine utslag.

Har du noen målinger for venstre og høyre side seperat? Om ikke ta det og send det sammen med stereo filen. Sender deg epostadr på pm.



[authentic]

Litt usikker på hvordan jeg skal lese denne..



[Retep]

Svært enkelt forklart. 0 er direktelyd. og kurven bør være så flat som mulig. i bassen så ser du at den øker en del, det betyr at subbene dine ladder rommet ( tidsforsinkelse ) før den treffer øret.

Der kommer den dippen din inn, og den før du ikke gjørt noe med. Foruten å flytte på sweetspot eller subber. Kurven ser veldig bra ut.

Regner med at den vil se helt annerledes ut når du måler fullfrekvent......



[authentic]

Begynt å måle stereo biten med Cary rørampen, her er en måling opptil 10k begge ht samtidig, Rød kurve uten DSpeaker grønn med. Den dippen på 3k er fordi jeg har tatt dette området ned noe pga at Daliene kan være litt pågående der, dette er med 1/6 smoothing.

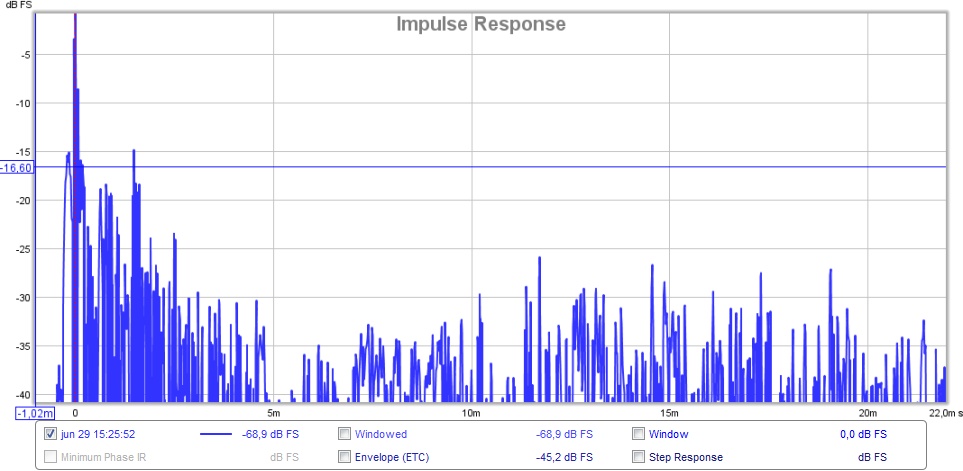

Impulse høyre 10k

Impulse venstre 10k

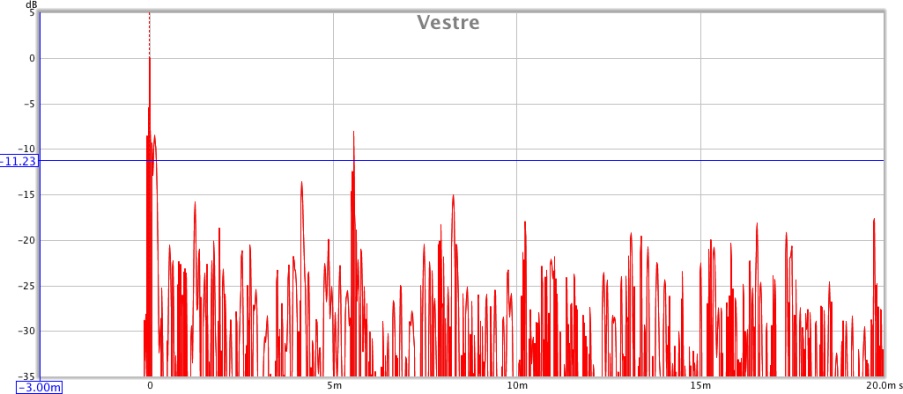

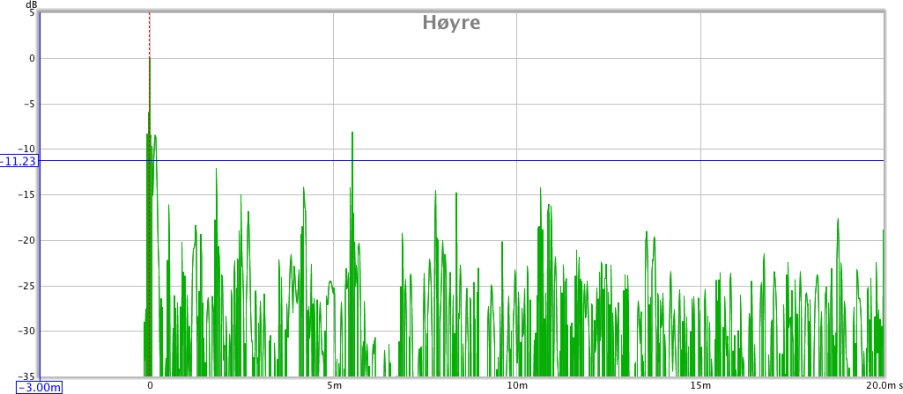

Tar gjerne imot kommentarer hvordan jeg skal lese impuls målingen..!



[thohaug]

ser ut som du har en relativt stor refleksjon rundt 5,5ms. fra begge høyttalere. Det blir mye lettere for deg å lese impulsmålingen om du bytter til DB istedefor %. du skal ha et valg øverst til venstre i måleområdet der du kan velge



[authentic]

ser ut som du har en relativt stor refleksjon rundt 5,5ms. fra begge høyttalere. Det blir mye lettere for deg å lese impulsmålingen om du bytter til DB istedefor %. du skal ha et valg øverst til venstre i måleområdet der du kan velge

Jepp fant ut av det etter expert hjelp fra Retep, ser ut som det er noen impulser å presse ned til under -20db.



[Retep]

Jepp du har noen topper som vi skal finne. Det er spes de som ligger fra ca12ms vi skal finne. Tipper at du har plassert tiltakene dine på litt feil plass siden du har brukt speilmetoden. Både jeg og SteinOst har måttet sett opp rommet på nytt.

Koker du noen keler med kaffi neste helg så kommer jeg og ser hva vi kan få til.

Men bare så det er sagt, dette er slett ikke galt i det hele tatt!

Slik der det ut hos meg. så kan du sammenligne, noe tyngre dempet her akkurat i førsterefleksjonspunktene, men ellers så har jeg nesten ingenting på frontveggen. På bakveggen er det en blanding av absorsjon og diffusjon.

Toppen ved ca 2ms er gulvrefleksjon.



[authentic]

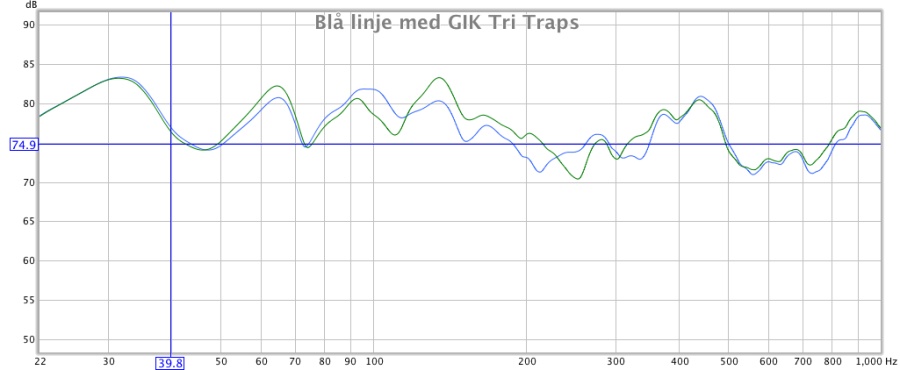

Begynte på nytt og fjernet alle innstillinger på DSpeaker tok også vekk GIK bassfellene. Blå måling er med GIK og grønn er uten. I tillegg til at de retter ut responsen er lydbildet ytterligere fjernet for støy og detaljer og basslinjer er mye enklere å følge, dette er kun 2 stk (1.2meter høye) på frontveggen Planen er å fylle alle hjørnene i rommet, altså 6 stykker til.

Virkningen begynner faktisk på under 50hz!



[authentic]

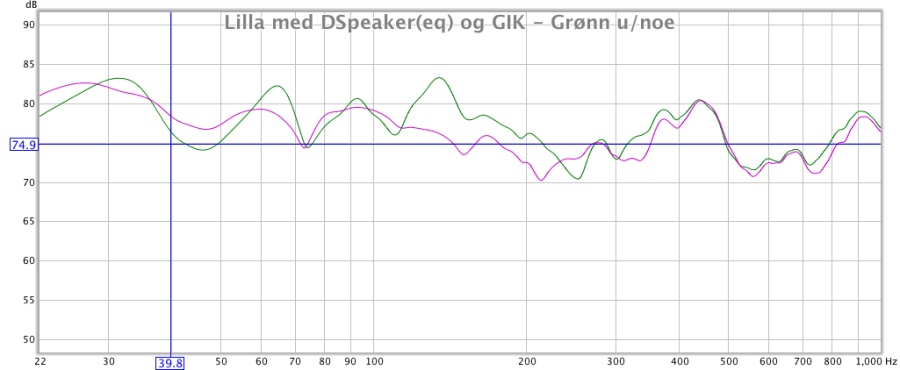

Lilla kurve er med DSpeakeren med rk og GIK bassfellene. Grønn kurve er uten disse.



[authentic]

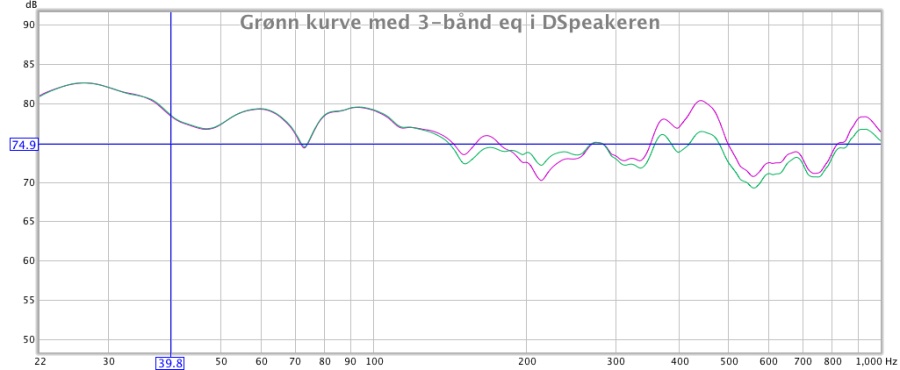

Grønn kurve er med 3-bånd eq på DSpeakeren, så for vi se hvordan det låter ikveld

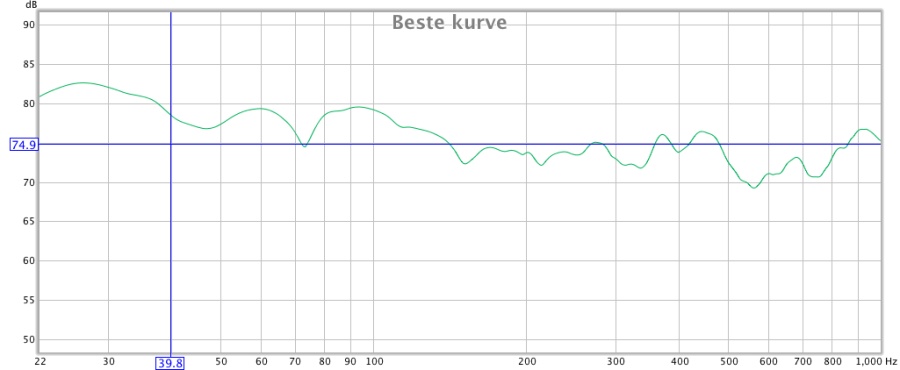

Beste kurve:



[TrompetN]

Hei, hadde vært interessant og sett vannfall med og uten GIK trap fra 20-200hz.



[authentic]

Hvordan i huleste for jeg overlay på vannfallet Atle ?

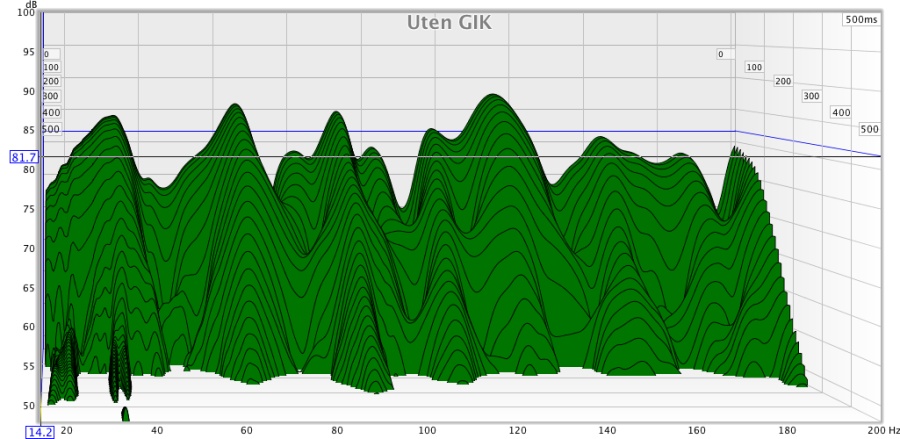

Uten GIK

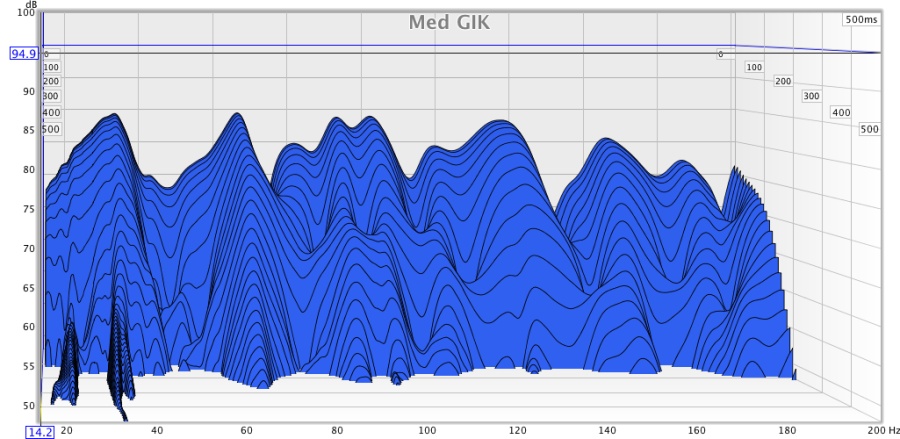

Med GIK

Måtte legge ut bildene på nytt da de ikke ville vises på det forrige.



[authentic]

Atle fint om du kan gi en kommentar på hva som skjer slik at jeg kan lære mer Jeg skjønner og ser at toppene peakene bli mindre men hvordan påvirkes etterklangen, såvidt jeg ser er det gunstig effekt her også..?

Det er noe rart som skjer med bildene her av og til..



[authentic]

Overlays
