[Drossel]

Kineserne har glemt å legge ved monteringsanvisninga, så en liten prøvemontasje må til for å se hvilke skruer som skal brukes hvor, og for å vurdere om det er noe som kan komme i konflikt under montasjen.

Har bestilt meg et rele med 230V spole fra Elfa for å avlaste bryteren.

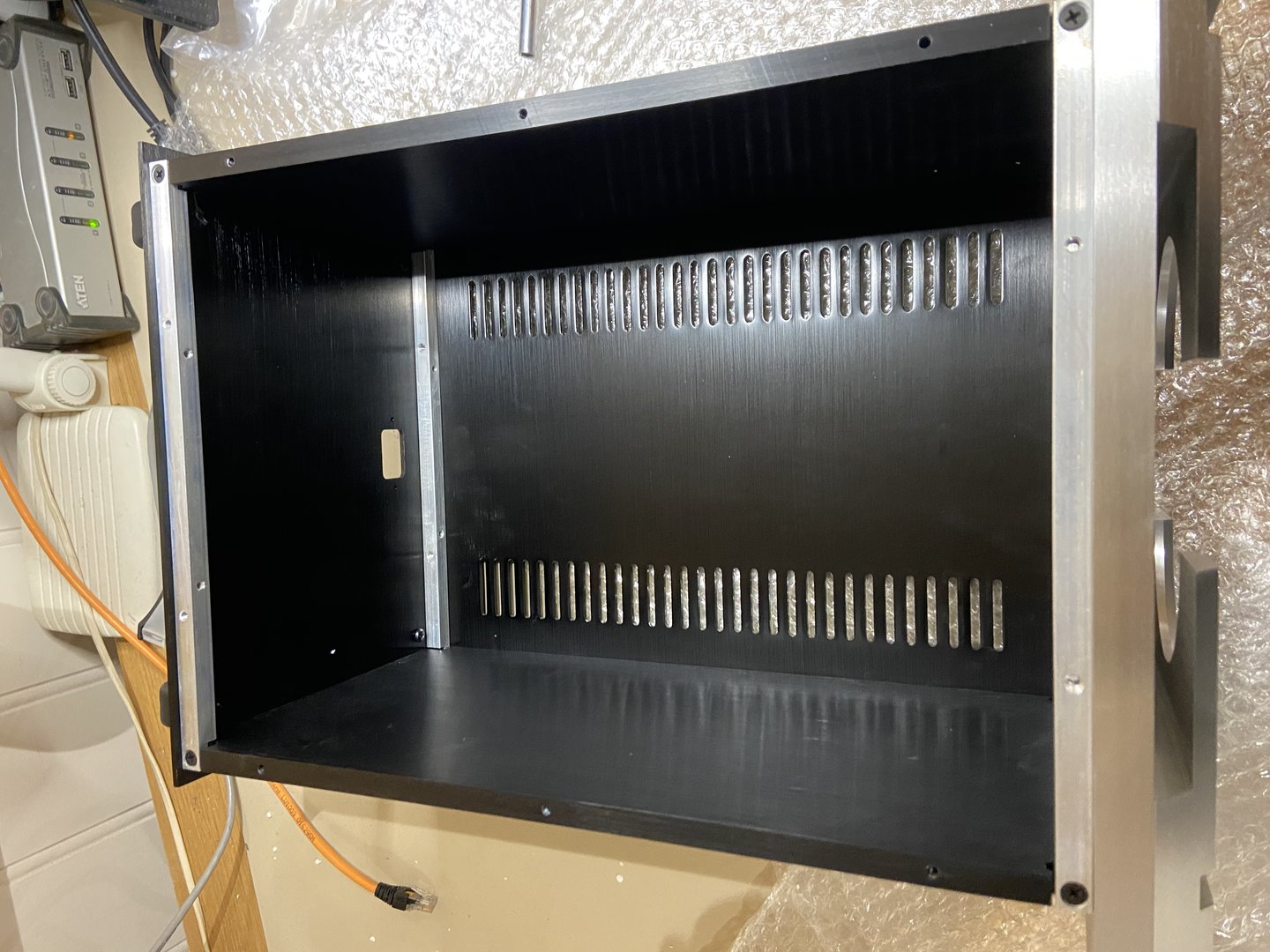

Høvelig solid klump. Fit og finish ser bra ut…
Vis vedlegget 794974

Vis vedlegget 794975

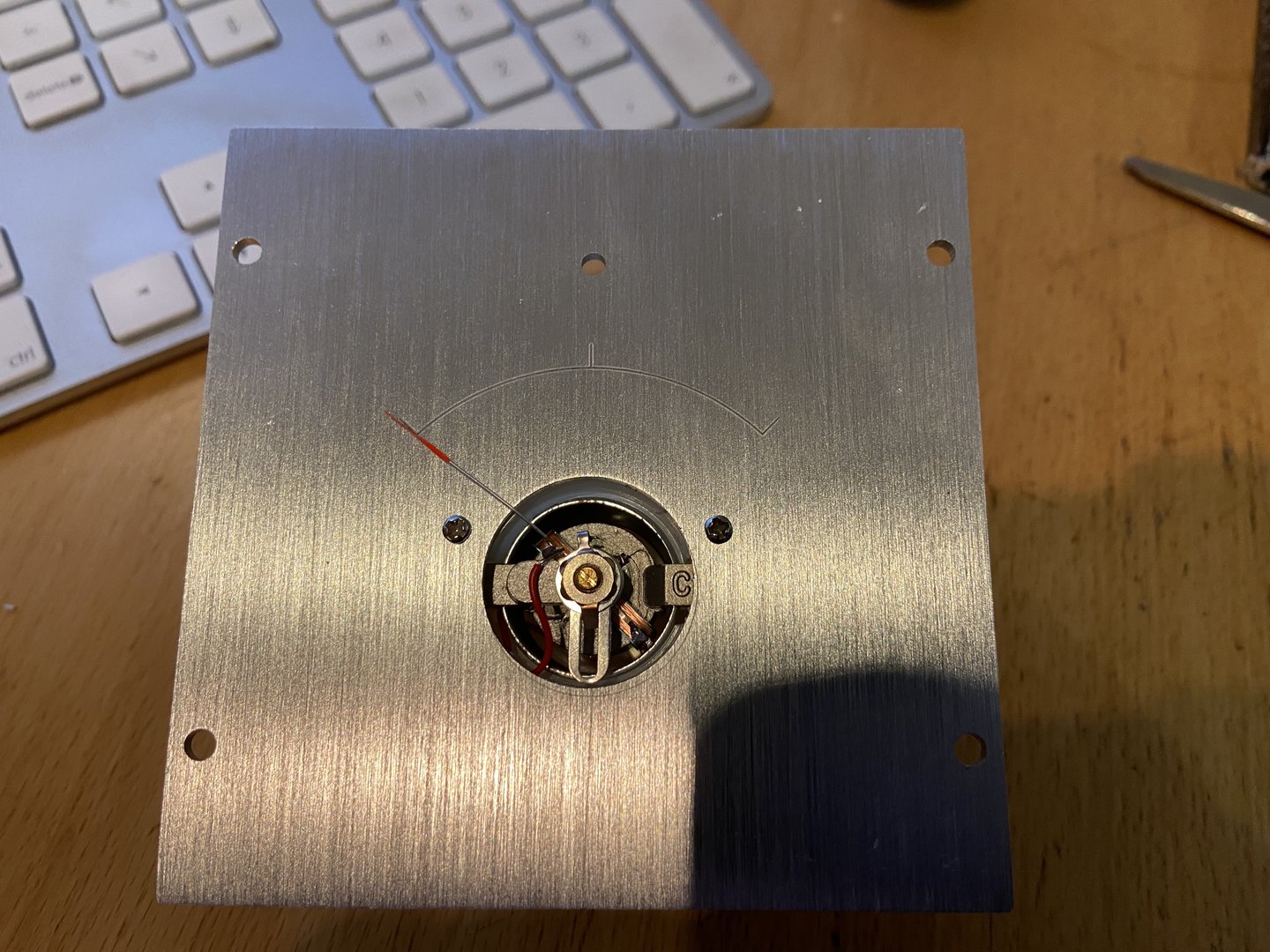

Dette meteret til fronten var ikke greit å finne ut av. QR-koden leder til en kinesisk samleside for en masse forskjellige instrumenter. Er det et VU-meter, wattmeter, voltmeter, amperemeter eller hur?
Vis vedlegget 794976

Johan-Kr

Nej det er ikke let. Du skal købe driver til det på nettet.



[stingsilda]

Men litt seriøst, viser skalaen på meteret mA ?



[Fenalaar]

Det ser ikke ut som at det er et VU meter eller et amperemeter. Når jeg måler det med ohmmeter, viser det 1,12Mohm.

Skalaen viser ingenting.

Johan-Kr



[stingsilda]

Aha !
Da skjønner jeg utfordringen her



[Fenalaar]

Hei
Du kan lese mer om hvordan det kan brukes/modifiseres her . Bla deg litt nedover siden.

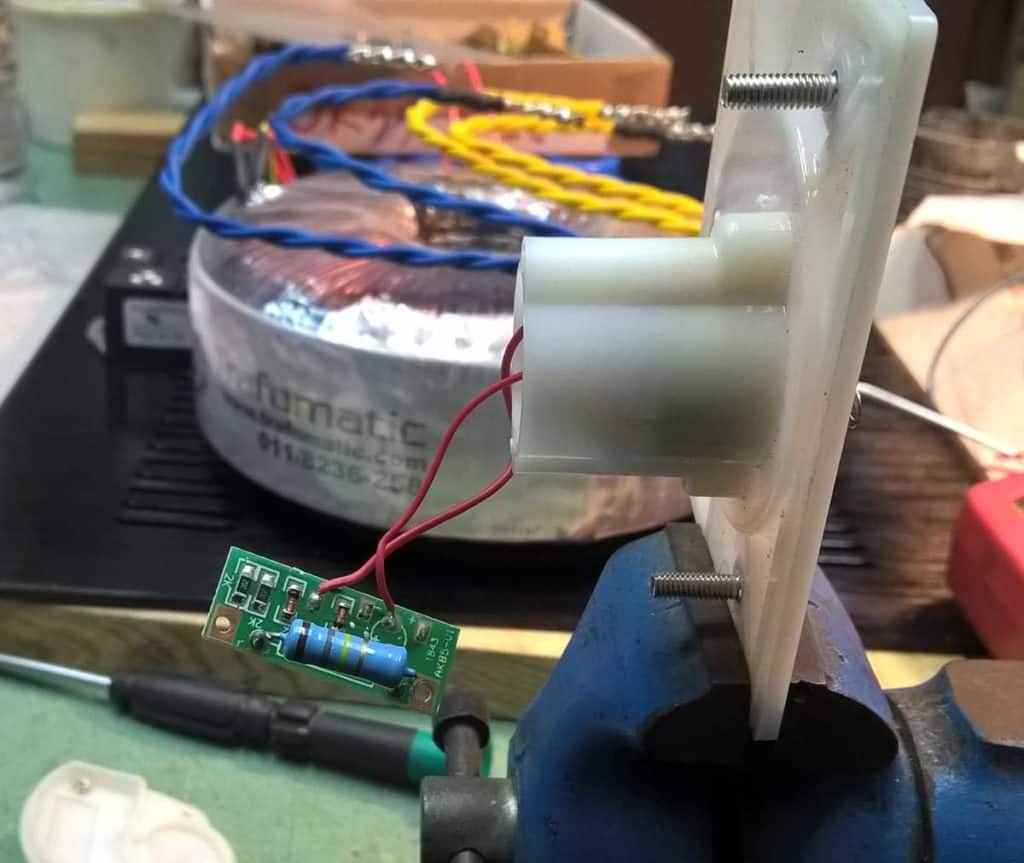

Vis vedlegget 794983
Mvh.
Johnny

Humm - samme ulla, ja. Et par dioder, 2 stykker 2K overflatemonterte motstander og en 100kohm motstand...

50:1 Spenningsdeler og likeretter, ser det ut som.

Johan-Kr



[Ine123]

Hei
De som kjøper et Pass clone kabinett, bygger som regel en Pass kl.A konstruksjon. Meter modifiseres, slik at det kan kobles til over en av source motstandene i utgangstrinnet. Det "trimmes inn" til å vise idle bias i konstruksjonen (f.eks. 200mV). Da skal nåla stå i midten på skalaen (senterstreken).
Mvh.
Johnny



[Ine123]

Nej det er ikke let. Du skal købe driver til det på nettet.

@Drossel
Dette er IKKE et VU-meter ! Det er "ment å brukes som" et bias-meter. Derfor er det en senterstrek på skalaen.



[Fenalaar]

Ja, meteret på Pass-forsterkerne er bias-meter. Men det som kineserne har levert virker til å være et AC/DC voltmeter. Med 5V over terminalene er det så vidt at det rører på seg.

Det er mye andre kabinetter på Ali Xpress som leveres med VU-meter, så det er helt naturlig at Drossels tar feil.

Man får hva man betaler for, og god dokumentasjon er ikke medregnet i pakka…. Det er derfor jeg er forsiktig med å bare koble i vei.

Litt usikker på hva pokker jeg skal bruke meteret til - som sagt før er ikke Bias noe interessant å måle på en nCore-sak. Spørs om jeg ikke bare setter den til å vise nettspenning når den er påskrudd…

Johan-Kr



[Ine123]

Som jeg sa, meteret modifseres, ved å røske ut hele korte kortet, erstatte det med eget komponert kort på utsiden, slik at det kan vise Dc mV.



[Fenalaar]

Litt eye-balling av komponentplassering.

Det hjelper med å visualisere hvilke komponenter inni kan kommer i konflikt med layouten på bakplata. Kan være greit å ta en dobbeltsjekk før man begynner å surre med boremaskin og hulltakere…

Johan-Kr



[Aurora]

Hvor mange slike skal du ha på hver side, - evt med tillegg av PSU??



[Fenalaar]

En slik og en nc400, med mulighet for en nc400 til pr side.

Modulen på bildet har innebygd psu. Nc400 har en psu hver, som går på bunnplata.

Johan-Kr



[Uttern]

Når du skal gjenge opp for skruer, så kjøper du en orntli gjengetapp hos Verktøy og Maskin, ikke bruk de møkkatappene fra Biltema, de skjær så dårlig at de har en tendens til å begynne å knipe seg fast, til og med i aluminium. Snakker av erfaring



[Leikis Lyd]

Smør med zalo



[Uttern]

Det er dårlige tapper uansett, spesielt når det bare koster ett par hundrelapper for kvalitet, og man slipper griseriet med zalo



[Fenalaar]

Jeg har ikke drevet så mye med gjenging, men det lille jeg har pusla, så har jeg brukt skjærolje på sprayboks, og det funka greit - i alu.

Det eneste som skal gjenges her er skruehullene til Neutrik-terminalene. Jeg tenkte å rett og slett lage skruene til forsterkermodulene gjennomgående, med forsenka skruehoder, siden det er kjøleflenser som skal skrues utenpå sideplatene…

Johan-Kr



[Torvbakkane]

Rødsprit fungerer også greit, men husk avsug eller god lufting.



[Aurora]

Hvorfor det?? Hobby skal jo være gøy og moro....



[Fenalaar]

Her i huset driver vi ikke alkoholmisbruk. Det er rødsprit til kjøtt og white sprit tl fisk...

Johan-Kr



[Fenalaar]

Når du skal gjenge opp for skruer, så kjøper du en orntli gjengetapp hos Verktøy og Maskin, ikke bruk de møkkatappene fra Biltema, de skjær så dårlig at de har en tendens til å begynne å knipe seg fast, til og med i aluminium. Snakker av erfaring

Har drilla opp ene sida for festehull til modulene, og aluminiumen virket relativt myk.

Johan-Kr



[Aurora]

Hvor tjukk er bakplata?



[Fenalaar]

topp, bunn og bakplate er 3mm. Sideplatene er 10mm med kjølefinner utenpå der igjen. Fronten er 15mm.

Johan-Kr



[Fenalaar]

En side boret, med forsenka skruehoder på baksiden og moduler montert.

Johan-Kr



[Fenalaar]

Tenker det må bli noe slik som dette. Litt vel korte de kablene mellom smps600 og nc400…

Johan-Kr



[MarkusH]

Ser bøst ut dette her



[Fenalaar]

Oppmåling til hulltaking på bakplate.

Johan-Kr



[Drossel]

Du bruger ikke maler tape til å tegne på.



[Fenalaar]

Jeg stoler ikke helt på at jeg får satt av ordentlig med kjørneren igjennom malertapen.

Grafitten vasker en greit bort etterpå.

Johan-Kr



[Drossel]

Ok jeg kan bare ikke like ridse spids som jeg lærte på Metalskolen.



[Fenalaar]

Det er ikke en rissespiss. Det er en automatisk kjørner for å sette av der jeg skal bore. Stekene er tegnet med blyant.

Johan-Kr



[Drossel]

Det er ikke en rissespiss. Det er en automatisk kjørner for å sette av der jeg skal bore. Stekene er tegnet med blyant.

Johan-Kr

Det er jeg klar over Fenalaar



[Fenalaar]

Muttertrekkeren er god knall til hullstansen…

Jeg har en tendens til å kjøpe mye ræl på feiltema, men hullstansen er Ruko. Jeg har prøvd hullstans fra Biltema - et hull, og da så bolten ut som en banan…

Johan-Kr



[Aurora]

Hm.... that was a good vending.... det har jeg ikke tenkt på.



[Fenalaar]

Litt værrre med 31mm hullstansen til 8-pol speakon. Den er produsert av norske Loco, og har 8mm Unbrako av en eller annen grunn.

Johan-Kr



[Fenalaar]

Når du skal gjenge opp for skruer, så kjøper du en orntli gjengetapp hos Verktøy og Maskin,

Ja, vel - når du insisterer…

Et sett fra Verktøy og maskin til den nette sum av 209kr.

Ferdig bakplate med alle hull og gjenget opp til skruer.

Johan-Kr



[Fenalaar]

Inn og utsignal stort sett klart - bare høyttalertilknytningene for NC400 som ikke er på plass. Hovedsakelig fordi de ikke benytter seg av slike multikontakter.

Og så er det å fikse til strøm - det bør være en relativt simpel afære. Et rele styres av hovedbryteren og så er det å fordele strøm til modulene. Tenker jeg skal lure en led inn i meteret også.

Johan-Kr



[Fenalaar]

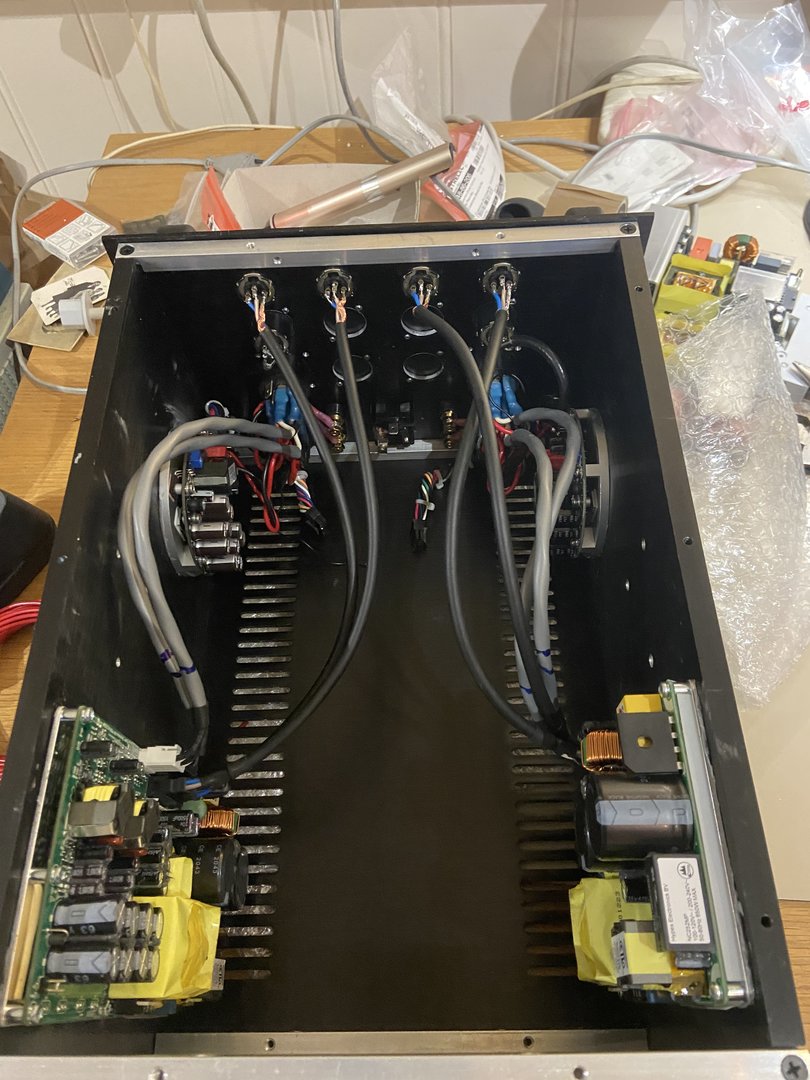

Da er alt av signal- og utgangskabling klar. Strømforsyninger til NC400, 230V-kabling or noen jordtilkoblinger mangler. Tenker det er greit å ta slikt når man er våken…

Må få på plass noe stripsfester og feste kablene til nc252-modulene.

Johan-Kr



[Fenalaar]



[Fenalaar]

Da er det klart for å sette på spenning…

Johan-Kr



[Leikis Lyd]

Spennende med spenning
