Du er glad i parallellkoblede thermistorer ser jeg. Du tror ikke det står 4stk 200ohm 20A thermistorer i serie her vel? total 800ohm og 20A også påstår de kretsen er god for 100A. Du ser det regnestykket ikke går opp?
Class A Power Amplifier Soft Start Delay Temperature Protection Board 220V 100A | eBay
Find many great new & used options and get the best deals for Class A Power Amplifier Soft Start Delay Temperature Protection Board 220V 100A at the best online prices at eBay! Free shipping for many products!www.ebay.com
Forsterker problem, gåen softstart/current limiter?
- Trådstarter Polka
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
Siden det indikeres at thermistorene er 200ohm stk. Ingen setter 4 slike i serie og får 800ohm motstand i serie med nettspenningen under oppstart. Kan du tenke det hvor mye effekt de måtte forbrent da? Det hadde vært ren galskap.
Takk for bidrag. Har sendt mail til fabrikk. Shengya, som også lager Vincent.
Er noe skeptisk om jeg får svar pluss at det antagelig vil ta lang tid. Startet tråden av nysgjerrighet og ønske om hjelp.
Det virker som sagt fint og uden problemer til voldsomt store strømme.
Det skal de bare klare et sekund eller to. Forstår ikke hvorfor du bliver ved når jeg har prøvet og det virker fint.Det er langt mer enn det du ikke forstår tydeligvis. Men for all del. bruk gjerne disse feil designede kina softstartene for min del. Jeg holder meg heller til mere korrekt design, som fungerer som tiltenkt, uten all risikoen.
Du er sikkert klar over at du vil få alle slags svar når du spør på et forum.
Noen kommer fra kvalifiserte medlemmer. Andre svar fra noen som kanskje burde avstått.
I tilfellet sterkstrøm og høy spenninger er det viktig å skille kvalifiserte svar fra alle de andre.
Hvis det svares at dette må du ikke bruke eller gjøre, så tro mer på det enn at "dette har jeg testet......." osv.
Got you. Jeg er muligens villig til å ta en liten risk med denne ampen siden disse blokkene var veldig rimelige. Samtidig spiller de helt vannvittig bra for prisen samt at de er meget kraftige og med fint overskudd i lyden. Så det er kansje lurt å være forsiktig. Men jeg er utålmodig. Angående skepsisen til små kinaproduserte soft start kretser så deler jeg vel den. Samtidig ser jeg jo at den lille boksen som sitter der originalt definitivt ikke er noe dyre greier, og de har spilt hos 3 eiere i 7 år nå og den andre blokka funker perfekt. Så det kan vel ikke være helt umulig å finne en erstatning. Skal sjekke Elfa som du nevnte.
Jeg bestilte nettopp denne til soft start av en Variac.
Inrush current limiter MEAN WELL ICL-16L 16A 23A 180...264V AC | eBay
Inrush current limiter MEAN WELL ICL-16L 16A 23A 180...264V AC.www.ebay.com
It tronics er et godt firma. Køber mange elektrolytter derfra.Jeg bestilte nettopp denne til soft start av en Variac.
Inrush current limiter MEAN WELL ICL-16L 16A 23A 180...264V AC | eBay
Inrush current limiter MEAN WELL ICL-16L 16A 23A 180...264V AC.www.ebay.com
Kan jeg bruke denne?:
SPECIFICATIONS ac system line voltage 110/230V ± 10% Line frequency 50/60Hz Unit limiting RMS current 25A I²t for fusing 250 A²s Triac limiting RMS current 26A Isolation voltage 5kV rms Minimum operating current 200mA Ramp time 1 to 60 seconds Unit current consumption 20mA dc max. Pedestal 10 to 50% Operating temperature -20 to 85°C Storage temperat ure 0 to 65°C
Ok. Den har fin størrelse også og jeg skal klare å montere den trygt på plass i kabinettet. Prisen er helt overkommelig. Ja jeg så den har to justerbare parametre. Originalt ser det ut til at det bare er en fase som går gjennom soft start og videre til bryter, den andre går direkte til trafo. Om jeg kjøper den soft starten skal jeg vel koble på samme måte, altså bare sende rød leder gjennom den.
Tror ikke det.
Begge skal til input og begge output videre.
Spørs om du har en- eller topolet nettbryter.
Bør være topolet. Da tar du spenningen ut fra nettbryter og til input på modulen.
Output går videre til der spenningen fra nettbryteren gikk.Jeg tror faktisk det må være enpolet bryter på fronten? Det kan se ut som bare den ene fasen går via bryteren. Veldig trangt foran der, men det ser
veldig ut som at den rød lederen tar en sløyfe via bryter og den blå går rett til trafo.
Vedlegg
Om jeg har skjønt ledningsføringen rett, så er kablene fra IEC kontakten dobbelt rød, dobbelt blå og en grønn/gul til jord. Rød og blå er de to fasene mot jord og er doble bare for å øke tverrsnittet? På bildene sees også den defekte softstarten, og bare en leder er gjennom den.
En del jobb da, da kan jeg ikke strippe ledningene der de ligger åpne og lett tilgjengelige? Men hva er "etter" når det gjelder den blå, den går rett fra IEC og inn i huset til trafoen. Det går litt rundt for meg her nå, jeg må nok ha det inn med større skjeer.Aha. Da trengs det ekstra kabel for rød leder og det må kuttes og videreføres i det trange rommet mellom trafohus og frontseksjon? Æsj. Så du er enig i at det ser ut som at det kun er rød som går via bryter?
Kan ikke nok til å svare sikkert på det, men jeg tror ja? Er ikke det vanlig. Sikringsholderen er integrert sammen med IEC kontakten slik det er på mange forsterkere. 10A.Sist redigert:
Har sett litt der nå, og det er kronglete og trangt. Frontpanel må av for igjen å få av modulen som bryter og knapper er montert på. Den må av for å få litt bedre tilgang til ledningene. Umulig å koble slik du sa uten å ta fra hverandre dette. Alt for trangt, og ledningene foran der er korte.Hva er beste måte å avisolere flertrådet kabel der det er korte kabelstumper og trangt? En superskarp tapetkniv brukt med forsiktighet og tålmodighet, eller finnes det verktøy som funker her tro? Og hva med skjøting av kabler uten lodding på samme steder... skjøtehylse, sukkerbit, klemmer?Sist redigert:Håndverktøy fra biltema er noe av det beste du får pr kr om man går for 10års garanti verktøyet. En slik tang er det meget begrenset hva det kan gå galt med.
personlig hadde jeg ville lagt opp nye kabler var jeg deg. skjøting av kabler som fører 230V med masse strøm er generelt sett en dårlig idè. Lodde sammen kabelbiter er også en dårlig idè med tanke på isolasjon.
Forventet det svaret, du virker som en veldig nøye person. Positivt ment. Men en sukkerbit av en viss kvalitet og med rett tilstramming er ganske solid da, skal mye til for at sånt løsner. Gjør jeg det selv blir det skjøt, setter jeg jobben bort så blir det opp til fagperson.Kabel inn til trafo blir vel vanskelig å legge ny, den må skjøtes på et punkt åkke som? Den må kuttes mellom strømbryter og trafo for å koble inn softstart.
Fra bryter til softstart kan man montere ny kabel men tilbake fra softstart til trafo må det bli en skjøt. Det vil ikke være plass til å montere softstart der kabelen er kuttet tror jeg.Sist redigert:
Nei det skal ikke mye til at slikt løsner. med høy strøm og høy spenning, så blir ting varmt. Når det blir varmt, så utvider det seg. Og da løsner det. Så sukkerbit er egentlig temmelig fy fy Om du må skjøte. så kan du bruke skruterminal blokk for spadesko eller ringkabelsko som er fastskrudd i chassis og isolert. Eller skjøtekabelsko for lodding og isolere di godt.Sist redigert:
Okei. Om man VIL skjøte, hva er den beste metoden da? Hva med lodding og krympeslange rundt som isolering? Hva med kabelen inn i trafo, den kan ikke legges ny?Nei det skal ikke mye til at slikt løsner. med høy strøm og høy spenning, så blir ting varmt. Når det blir varmt, så utvider det seg. Og da løsner det. Så sukkerbit er egentlig temmelig fy fy
Se over. Jeg redigerte etter du leste
Noen linker? Skjøtehylse er sikkert ikke godkjent siden det er lettvintNei det skal ikke mye til at slikt løsner. med høy strøm og høy spenning, så blir ting varmt. Når det blir varmt, så utvider det seg. Og da løsner det. Så sukkerbit er egentlig temmelig fy fy Om du må skjøte. så kan du bruke skruterminal blokk for spadesko eller ringkabelsko som er fastskrudd i chassis og isolert. Eller skjøtekabelsko for lodding og isolere di godt.

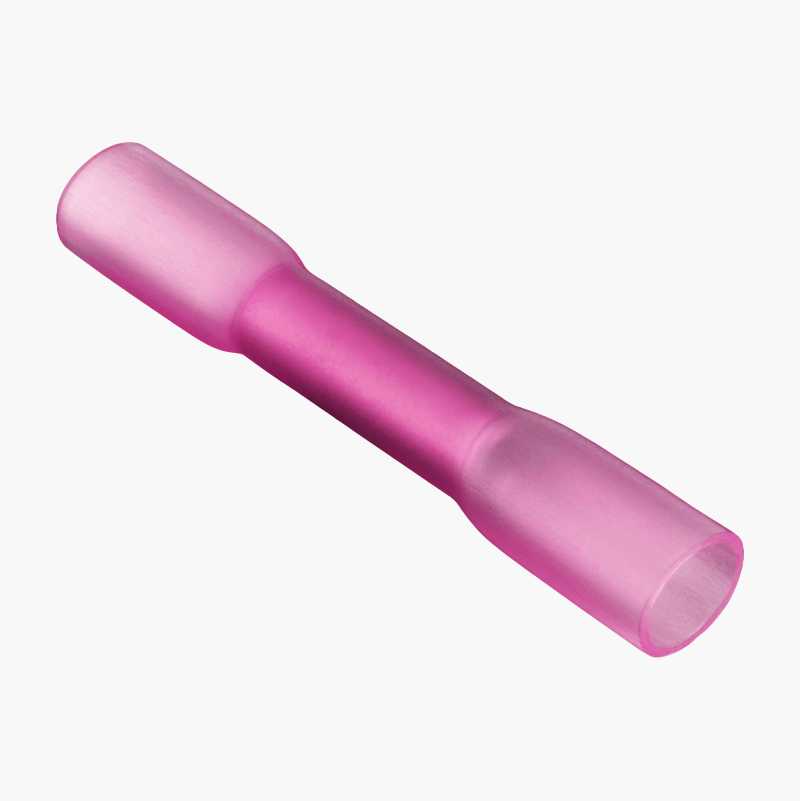

Skjøtehylse, 10 stk.
Skjøtehylse med isolasjon av krympeplast med smeltelim som gir en tett skjøt med god fukt-/vannbestandighet.www.biltema.noAudiosan, hvorfor løsner ikke sukkerbiter inne i glovarme lamper? Fordi strømmen er begrenset? Ikke så mye et problem nå lengre, men i åresvis har folk brukt forskjellige lamper med meget simple tilkoblingsklemmer for å montere ledning. Jeg har sett sukkerbiter inni lamper der varmen har vært så sterk at ledninger er svarte. Likevel har ikke sukkerbiten løsnet.Det er strømmengden ja.
Vis du har muligheten, så blir beste metode å lodde sammen kablene og ha flere lag krympestrømpe over. Pass på å ikke få skarpe spisser i loddingen som kan trenge igjennom krympestrømpene.
Alt av kabelsko fra biltema bør du avstå fra. De er helt elendig. -
-
