GM 70 se
- Trådstarter VegardW
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
Har koplet opp en driverløsning i 50 ampen...
50 røret har bias rundt -84 V ca
Et drivertrinn som leverer det med god margin vil takle Gm70 kl a også
Her Eml 30 og tango nc 20fVedlegg
Sist redigert:
Første gang jeg hadde kontakt med Vegard og vi snakket om å bygge rørforsterker spurte jeg om erfaring.
Egentlig ikke, men jeg har ganske godt håndlag svarte han.
Med hva visste jeg ikke.
Med forsterkere også viser det seg.
Takk for hyggelige kommentarer
Alt for fint til å sitte i kjelleren å fikle med dette. Mangler en 100:1 probe så jeg får ikke målt drivertrinnets prestasjoner mhp forvrengning. Disse bildene er fra utgangen V 5v ut
Betydelig mer enn jeg pleier å spille.
Når været jager oss inn skal jeg kose meg med noen tapes og sjekke ut hvordan det låterVedlegg

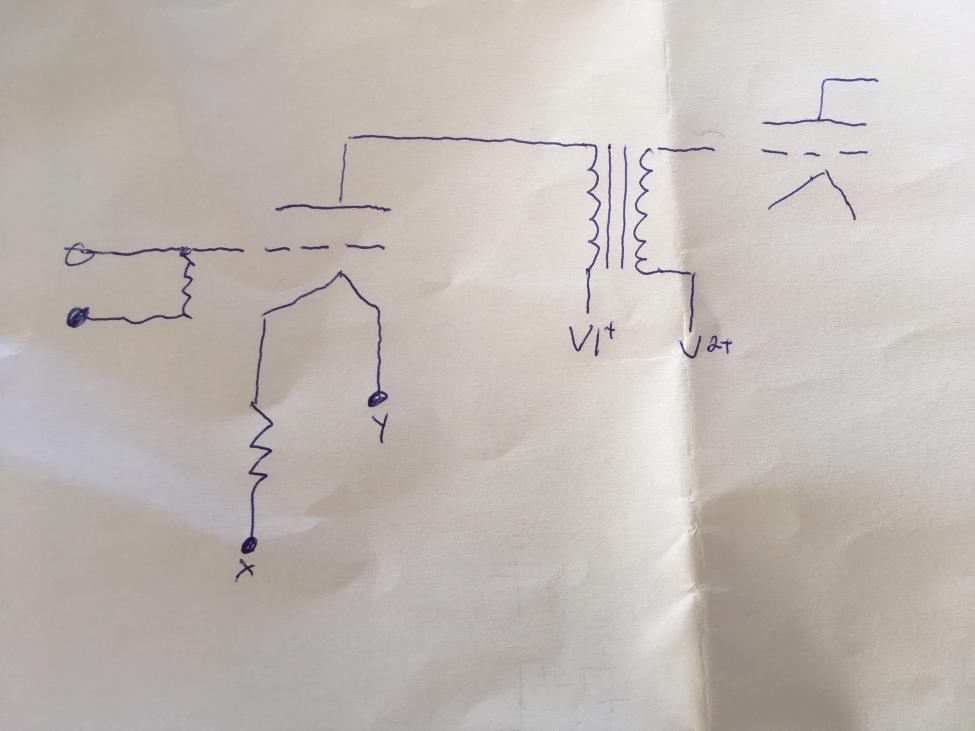

skisse av en tradisjonell interstage transformer kopling mellomm inngangs/driverrør og utgangsrør.
Jeg har lyst til å måle på driver og IT uten at utgangsrøret er koplet til. Hvordan skal jeg kople sekundærsiden av IT når den ikke er lastet med utgangsrøret, for å "måle riktig" prestasjonene til inngangs/driverrør og IT ?Vedlegg
Hei Jane
Det var lenge siden!
Alt Bra håper jeg.
jeg har to forskjellige driver løsninger i tankene. Enten en DRD kopling: Ux-112 under 46 og IT til gm 70
Eller bare Eml 30 IT koplet til gm 70 . Opt begrenser meg til ca 30 W
http://www.monolithmagnetics.com/si...70 single ended output transformer prelim.pdf
Jo jøss, har begynt å studere AFP-ordninger..
Eml30 er jo så ren og potent at jeg ville gått for det enkle: klassisk IT uten noe mer dill.
Her er et screenshot på Eml 30a
Sekundæren åpen . 5 V peak inn gir 108 V rms ut og det er vel rimelig rent dette?
Brukte 1:1 probe på sekundæren
Oppsettet som beskrevet ovenfor 1 kHz signal
Ser ut som at ditt gode råd vedr driver ble verifisertVedlegg
Sist redigert:
Bare å trykke på AFP knappen
Yrkeslivet er sterkt overdrevet.
I hvert fall når en har gjort det meste.
godt det skjer noe med din
min stoppet helt opp igjen
druknet i Studer og TAD prosjekter....
dessuten slo jeg meg igjen til ro med 300B etter at jeg kom over noe som er en fullverdig og tom bedre etterfølger til WESist redigert:
Kevin i Living Voice har fått utviklet en variant hos KR som han selger under LV varemerket
spiller bedre enn både WE og Takatsuki
meget solid og skikkelig kvalitet
klassisk utseende
tykt glas og lite mikrofonisk
Uansett om du skal ha VR-rør eller ikke så trenger du avkobling av V5 slik at sekundær-siden av IT ser et stabilt AC-messig jordingspotensial.

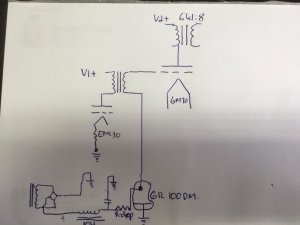

Skissen ble litt lurvete... men jeg tenkte å gjøre det slik den viser
Har jeg tenkt feil her?
En annen sak : caps til ey 500a
Noen som vet om en litt mer stabil og litt bedre innpakket løsning en de hvite std porselenshettene?Vedlegg
Hvordan tenker du å justere bias?
Det finnes en del andre varianter, her er noen på ebay:
https://www.ebay.com/sch/i.html?_fr...C0.H0.Xanode+cap.TRS0&_nkw=anode+cap&_sacat=0
som et forsøk tenkte jeg å bruke to matchede gm 70
men jeg har noen alternativer i reserve: Det er kanskje ikke smart ?
-et shunt regulert bias supply fra Rod Coleman : http://lyrima.co.uk/Bias/Bias-Regulator-V1.pdf
takk for caps linkene
ps synspunkter på bias forsyning i en krets som denne er ytterst interessent.
Tja, den beste løsningen når du har regulert Vg er også å ha regulert Va.
som et forsøk tenkte jeg å bruke to matchede gm 70
Eller for å si det på en annen måte, enten regulere begge spenningene eller ikke regulere noen. Årsaken er karakteristikken til trioder, der Ia er en funksjon av Va når Vg holdes konstant.
Som du ser av eksemplet i grafen vil anodestrømmen (Ia) øke fra 80 til 135mA (+70%) når Va økes med 10% (fra 1000 til 1100V) og Vg samtidig holdes konstant. I praksis vil det medføre at anodestrømmen blir en giret funksjon av nettspenningen, og nettspenningen varierer jo som den finner det for godt.
Uten regulering av Vg vil Vg også øke når Va øker og dermed motvirke denne effekten. Altså vil regulering av en spenning føre til at Ia blir uregulert.
" Altså vil regulering av en spenning føre til at Ia blir uregulert."
ut med vr røret og korrigere filteret pluss justerbar spenningsdeler får meg ut av uføret ...
mange takk (skjønner ikke hvorfor jeg surret med dette)Sist redigert:
Jeg tenkte å legge ut et par målepunkter , hva bruker jeg tilsette?
og tilgang til trimpot for bias justering
I kretsen er det ingen katodemotstand for gm 70 men en liten motstand til å måle over gjør forhåpentlig ingen skade. Hvilken type og verdi er fornuftig ?
Jeg lurer også på å sette inn metere, retro look for moro skyld, om de ikke gjør skade på lyden ?
Hvilke er i tilfelle å anbefale?

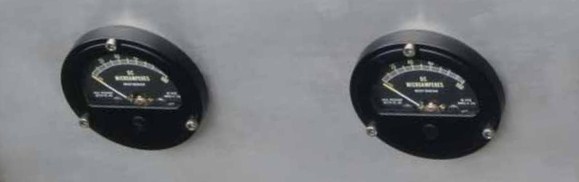

Retro nok?
1 ohm i katoden for å monitorere strøm må vel være ok.
Du kjenner de sikkert igjen.
Litt repetisjon:
Jeg har DC koblet signalet fra katodemotstandene (2 x EL34 i P-P), litt forsterking, likeretting og mer forsterking.
Så lenge bias (DC drop over katodemotstandene) er like viser instrumentene 0.
Med musikk og AC over motstandene vil instrumentene vise utgangsnivå.Sist redigert:

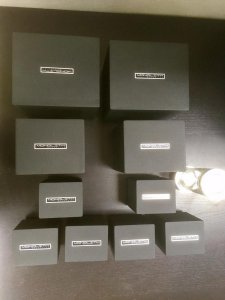

Det tok sin tid...men nå er jernvarene stort sett her
Bakerst opt'ene, så psu trafoer til gm 70, dernest psu trafoer til eml 30A, de 4 foran er choker. I tillegg til dette står det 4 choker hjemme som jeg allerede har fått, pluss 4 psu jern til filamentene, og 4 choker til hver av de kretsene. Et par tango nc 20F er også "at the ready"
Shit det blir noen kilo, bare de på bildet veier snaue 50.. vekten æ'kke noe problem men jeg fikk litt chassisangst....Vedlegg
Sist redigert:
Du nærmer deg vel raskt høyden...........
Så går det sakte men sikkert den gale veien.
Er forsterkeren for tung til å løftes, så er den for tung.
Hvis det samme er tilfellet med monotrinn, så vet jeg neimen ikke hva som er lurt å gjøre.
Ser flott ut. Burde nevnt det først
Tanken er å fordele dette på fire chassis: enten monoblokker med separate psu, eller mono blokker der psu/ drivertrinn er i et chassis og psu /utgangstrinn i et annet chassis. Synspunkter på de to alternativene ?
Det blir drivertrinn i 2 mono chassis
Separate psu, utgangstrinn i monochassis
Separate psu . Dette fordi jeg skal jobbe litt med ulike driver og psu løsninger.
Varmer opp med en tidstyv som jeg ikke gidder å lage en egen tråd til...Vedlegg
Gjenging for hånd er ikke veldig spennende eller inspirerende.
Jeg hadde merket opp et stort antall punkter som skulle bores og gjenges til feste av bunnplaten på min OTL.
Slik ble det ikke.
Borre lås ordnet dette. Lett å sette på. Lett å ta av.
Med så mange og tunge komponenter som du skal feste vil min løsning ikke være god nok.
Bortsett fra at den satans gjengetappen knakk i et hull , så gikk det greit unna
Komponentene på treplater er psu prøve mockup for det som skal på aluplaten
En plate venter på bor og gjengetapp til psu et
Takk for et godt råd, det var ikke så mange hull å gjenge. Brukte det som var for hånden. Igår var jeg på Chat Noir og hørte Swingcompagniet fra Drammen.
En kompis spiller i bandet. Det ble noen raske øl etterpå og en satans nøtt tok rotten på en tyggeknute. Litt diy nødhjelp på morgenkvisten... Greit å varme opp før den første pasienten kommer... Trengs en grundig vårpuss ser jegVedlegg
