    Takk for tipset. Du hadde helt rett vedrørende grid choke.
    Gary anbefalte meg eget BP psu til gløden.
    Tenkte å ta det på sikt. Så i første omgang blir strømmen hentet fra sekundær tappingene på 8,3V fra orginal nett trafo.
    Har plass til å implementere nytt power i den nye sokkelen.
    Er det mye å hente på Cryo?
    Mvh
    Erik


    bra jobba
    visste at gridchokes er overlegent
    har Gary designet nytt psu til deg? tok du med Cryo?
    mvh
    Leif


    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    Høytaler:
    Har leket meg litt med JLMC 270. Synes dette hornet låter meget bra i mellomtone området.
    Fra en 5-600hz og opp til en 3-4khz er dette hornet vanvittig bra. trenger noe støtte oppover i frekvens.
    Har ikke klart å optimalt impimentere 2001 for øyeblikket. Til perfekt løpetidskorrigering, så trenger jeg stativer.
    Stativer kommer jeg tilbake til siden. Isolert sett i to veis konfig så mangler det oppløsning og detaljer i øvre diskantområdet. Låter litt defused oppover kan man si. men jæ..li bra i det nedre området;)

    Bass amper:
    som noen sikkert legger merke til så er begge Itech 8000 borte fra stereo benken.
    Crown Itech låter veldig bra i bassen og dsp'n var god.
    Det store ankepunktet var viftestøyen som jeg dessverre ikke klarte å leve med.
    Dessuten så er det andre spennende alternativer. Har slengt meg på HEL lista over First watt B4 mk2.
    Jeg mangler bare bass amper. hmm. Ser at Holton har en PushPull 1200W AB modell.
    Jeg anser denne modellen som en spennende sak.
    Har lekt med tanken på å bygge et par mono trinn med de og med en overdreven strømforsyning.
    Litt ala Leif sine tower of power, men i normale kabinetter.
    Når det kommer til strømforsyningen så er det vel bare å fylle opp med kondensatorer?
    jo høyere kapasitans jo bedre kontroll?

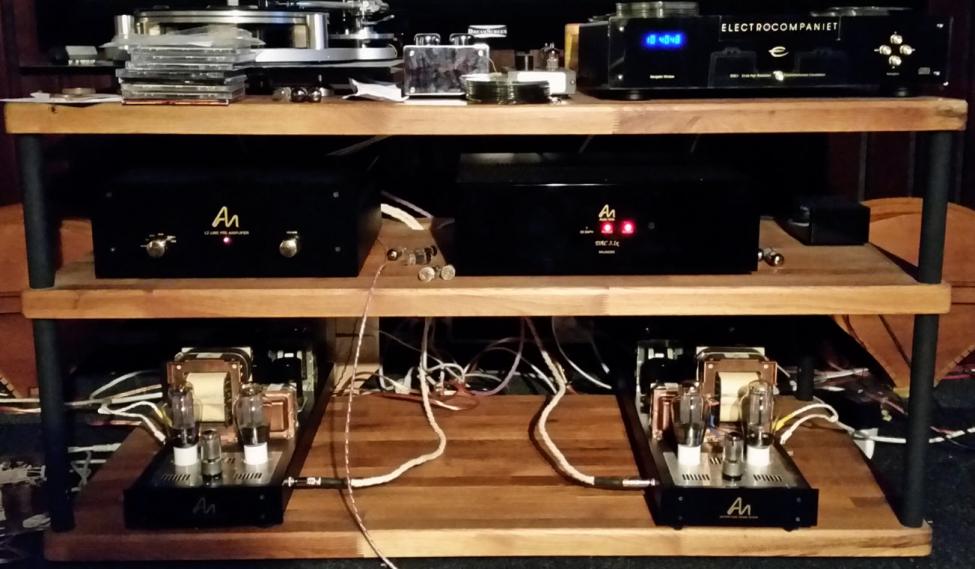

    Platespiller:
    Har hygget meg litt med vinyl i det siste.
    føler det har sin sjarm. blir på en måte mere sjel i musikken en med det digitale.
    Må si jeg har fått sansen for Louise Armstrong.
    Benytter Saec 407 arm på en michelle gyrodec.
    Pickup er en Denon 103R.
    Riaa trinnet er en Thorhauge mm riaa.
    Step up trafo'en er ear mc3.
    Synes det gir en grei lyd selv om det finnes en del heftigere rigger der ute


    Vedlegg

    Sist redigert:

    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    Mer som har skjedd.

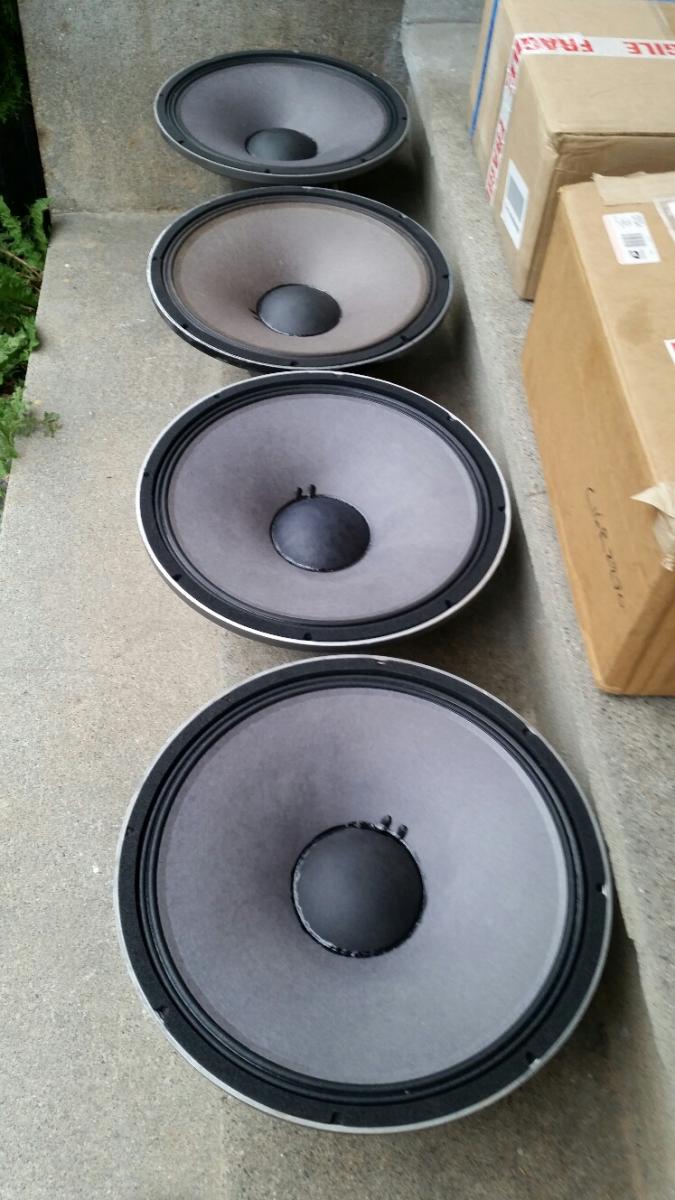

    Har fått re-konet 4 stk JBL2220B elementer med JBLC16R2220 recones. det ene settet ser ut til å være fra en eldre batch og har en litt annen grå tone. det var JBL logo på esken og riktig betegnelse på elementet, så jeg regner med at dette også er orginalt.

    Har også forespurt bakken på midbass hornene og venter spendt på svar.
    Så nå blir det snart fart i sakene, og 112db med morro.:cool:


    Vedlegg

    Sluket

    Holistisk Hifi Helt
    Ble medlem
    11.08.2006
    Innlegg
    57.741
    Antall liker
    111.634
    Torget vurderinger
    23
    En ekte mannfolkrigg, det der! Knalltøft og i all vesentlig grad DIY! Slikt gir håp til menneskeheten og rører rn gamling som meg til tårer..


    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    Betyr mye og få anerkjennelse fra selveste slukoteket's overhode.
    Det er folket på forumet her som har gitt meg inspirasjon.
    Andres deling av erfaringer har fått meg dit jeg er.
    Etter å ha opplevd hva horn kan by på, så er det ingen vei tilbake.
    Dessuten, så må jo noen føre tradisjonene videre og få blåst ørevoksen ut av øra på bose mini anlegg generasjonen.
    mvh
    Erik

    En ekte mannfolkrigg, det der! Knalltøft og i all vesentlig grad DIY! Slikt gir håp til menneskeheten og rører rn gamling som meg til tårer..


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.137
    Antall liker
    13.923
    Sted
    Drøbak
    Torget vurderinger
    46
    kult!
    fikk du recone kits fra honolulu?
    hvem rekonet? Per ?
    Bakken solgte nettopp sine egne FLH til Nesodden......
    mvh
    Leif


    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    To av recone kittene kom fra bluearran.
    De to andre fra to forskjellige i USA.
    Har et strøkent element til og et sett i reserve.
    Kjemo som du anbefalte som gjorde jobben.
    Bakken kan jo lage seg nye Hyperbolic snart, når fresen først er programmert..
    mvh
    Erik

    kult!
    fikk du recone kits fra honolulu?
    hvem rekonet? Per ?
    Bakken solgte nettopp sine egne FLH til Nesodden......
    mvh
    Leif


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.137
    Antall liker
    13.923
    Sted
    Drøbak
    Torget vurderinger
    46
    lurt med backup..jeg har og to C16R2220 fra Uncle Stu i Honolulu
    Kjemo er dødsproff
    mvh
    Leif


    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    Når du sier det, så kjøpte jeg også et sett av uncle stu.
    Det var det siste settet han hadde. Reserve sett er kjekt å ha.
    Hadde vært morro å hørt oppsettet hos deg igjen snart.
    Vurderer nemlig å bygge noe ala tower of power.
    Hadde vært nyttig å hørt, før man bestiller deler.
    Hvis du har tid en kveld utenom seilingen vel å merke?
    mvh Erik

    lurt med backup..jeg har og to C16R2220 fra Uncle Stu i Honolulu
    Kjemo er dødsproff
    mvh
    Leif


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.137
    Antall liker
    13.923
    Sted
    Drøbak
    Torget vurderinger
    46
    har trolig tid ila helgen...feks søndag på dagen


    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    En liten oppsummering over hva som har blitt utprøvd av horn de siste to åra.

    Startet med JBL 4675 høyttaleren som er bestykket med:
    2stk JBL 2226 15" woofers og 2" 2446 komp driver i det store JBL 2360 hornet.
    Kassene var noe resonante og hf'en trengte støtte da 2360 beamer endel i det øvre området.
    Hengte på en Mundorf 2510c AMT som tok øvre diskant området.
    Opplevde lyden som morsom stort og dynamisk. JBL 2226 smekker på en morsom tørr måte.
    Bass portene i kassen har litt for høy tuning til hifi, så bassen låt litt smurt, men mye moro og godt potensiale i de elementene.
    2360 hornet låter bra, spesielt i det nedre området. Jeg delte helt ned i 350hz med godt utfall!


    Vedlegg

    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    Turen gikk videre til Tad tre horn kloner med Tad 4001 driver og dobbel 15" PHL 5320B woofers.
    4001 hornene synes jeg funker meget bra i to veis konfigurasjon.

    Opplevelsen av horisontalt bredt lydbilde var en positive tingene.
    Jeg likte også det tøffe smekket dette hornet produserte med 4001 driver.

    Manglet litt oppløsning i toppen i forhold til en dedikert god tweeter, malte lyden opp med en litt tykk pensel i forhold til de beste
    hornene jeg har hørt, men som en to veis løsning leverte det på en imponerende måte med et vidt arbeidsområde fra 650hz-20khz.
    Føler totalt at det låter veldig bra med få kompromisser.

    PHL 15"lot seg integrere ved 650hz selv om overlappingen ble litt vanskelig. 650hz var nok i grenseland for 5320, hifi optimalt sett. (som med de fleste 15")


    Vedlegg

    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    Neste steg ble å prøve Tad 4001 driver/horn mot dobble Tad TM-1201 tandem i lukkede 60L kasser.
    4stk 5320 som bass søyler per side.

    Drev TM-1201 og 5320 aktivt med Crown Itech.

    Prøvde endel forkjelige delefrekvenser og filter typer.

    Kort fortalt så synes jeg Tad 1201 spiller litt snilt og glatt etter min smak. min subjektive oppfatning er at en dedikert kompresjons driver med beryllium er mere oppløst i sitt bruksområdet.(600hz+)

    På den andre siden, så kunne man virkelig spille høyt med TM-1201 uten at de ble anstrengende å lytte til. Jeg vet dessuten ikke om andre 12" som i praksis kan deles oppe i 2khz området med like godt utfall som med 1201.


    Vedlegg

    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    Tad 2001 i Iwata-600 mot 5320:

    Endte med en deling ved 800hz 5320 liker seg ikke så høyt og Iwata blir strekt i grenseland langt ned.

    Det lot seg integrere og det ble ikke så galt som fryktet til tross for at Iwata beamet noe.


    Isolert som tweeter horn:

    Tad 2001 i JMLC1600 har bedre spredning låter bedre i det øvre området en med Iwata600.


    Vedlegg

    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    Tad 4001 i JMLC 270 mot PHL 5320B.

    Jeg synes JMLC hornet låter super smooth åpent og fint i et stort frekvensområdet, men føler det trenger støtte i øvre diskant,
    for der beamer det litt.


    Vedlegg

    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    Tad 4001 i JMLC 270, Tad 2001 i JMLC 1600 og 2 x PHL 5320:
    ideelt sett så ønsket jeg å lavpasse Tad 2001 i 3khz området etter testinger da jeg synes det spilte renere, mere oppløst en 4001 i 270 fra 3k og opp.

    Det viste seg å være vanskelig å integrere ved denne delefrekvensen. Det ende opp med en deling oppe i 8khz området.
    4001 i 270 låter større og mere dynamisk en 2001 i 1600, men hovedsaken til at jeg valgte høyere deling var at jeg synes det var lettere å integrer samt følte det låt mere homogent og ved 8k.


    Vedlegg

    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    Før jeg går videre så vil jeg takke alle som har bidratt til å dele erfaringer her på forumet. Uten dere så hadde jeg ikke vært der jeg er i dag.
    Spesielt takk til LMC, Grelv, Sluket og Permorten!


    emotikon

    Æresmedlem
    Ble medlem
    24.10.2004
    Innlegg
    12.534
    Antall liker
    2.998
    Sted
    Trondheim
    Torget vurderinger
    1
    [video]http://media.tumblr.com/28c3559ea5b10bea91396d7c9cfa71c2/tumblr_inline_mso8b56c3T1qz4rgp.gif[/video]


    HCS

    En vanlig fyr fra bygda..
    Ble medlem
    22.02.2007
    Innlegg
    26.654
    Antall liker
    32.469
    Sted
    Nesten Gjøvik..
    Torget vurderinger
    28
    Helt rått. De siste høyttalere kunne jeg tenke meg maken til selv etterhvert. Kan du si noe om ca byggekostnadene?


    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    Takk for de positive tilbakemeldingene.
    Setter pris på det.

    Mvh Erik


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.137
    Antall liker
    13.923
    Sted
    Drøbak
    Torget vurderinger
    46
    bra jobbet, stå på
    hjelper med godt forarbeid og research
    er det godt planlagt går implementeringen fort
    tok bare et par mndr hos Grelv og meg med JMLC og FLH
    mvh
    Leif


    Sluket

    Holistisk Hifi Helt
    Ble medlem
    11.08.2006
    Innlegg
    57.741
    Antall liker
    111.634
    Torget vurderinger
    23
    Reint så det gir en stakkar troen på menneskeheten tilbake!


    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    Sluket og Leif: Takk for hyggelige tilbakemeldinger.

    Har lært meg at for god lyd, så må alt være på stell.

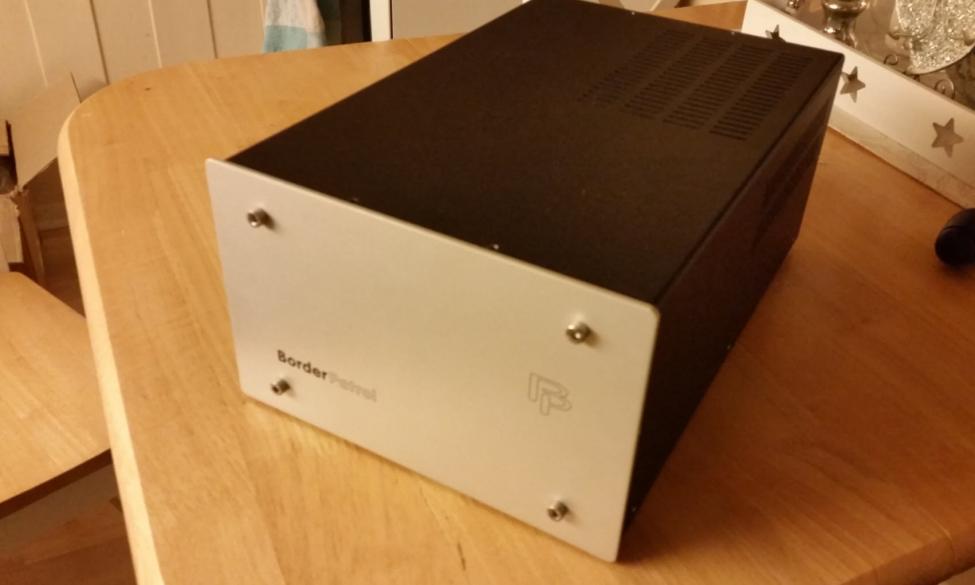

    Kom i den sammenheng over en slik ein Bordrpatrol PSU std:cool:

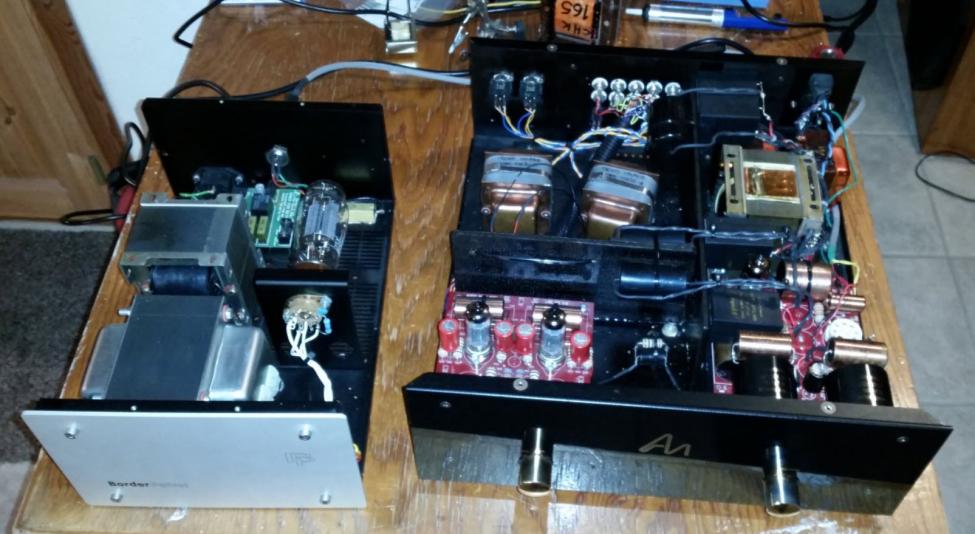

    Koblet den til AN pre ampen og opplevde følgende:
    Bedre kontroll i bassen en før, mer kropp kjøtt og blod, større 3d og større rom.

    Hadde i utgangspunktet ikke trua på at det skulle være så mye og hente på poweret i pre'n, men det var det tydeligvis!
    L3'n tar seg nytte av alt det eksisterende i strømforsyningen med BP'n med unntak av det gamle likeretter røret.
    Med den nå tripple choke filtreringen og stive poweret, så sier jeg meg fornøyd med L3'n:cool:

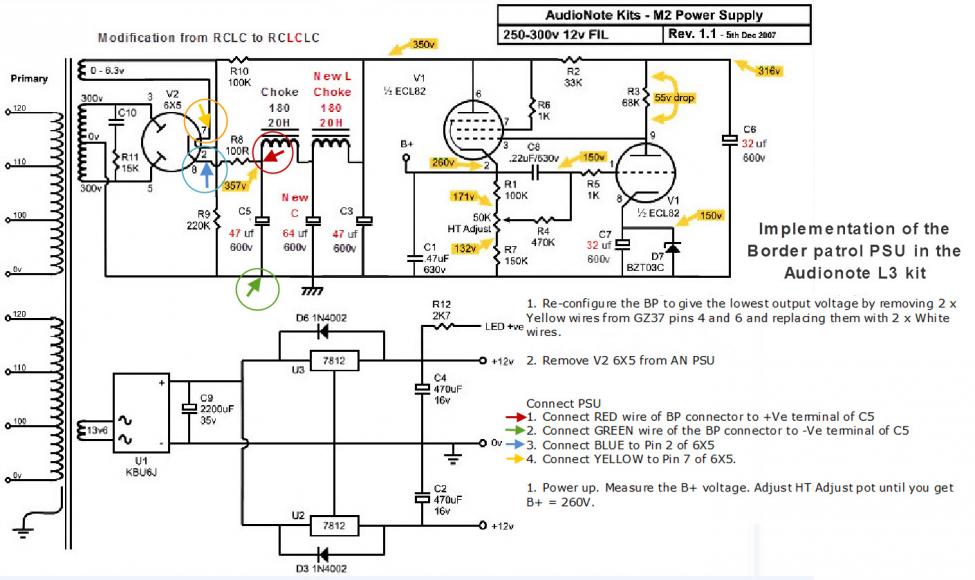

    Vedlagt skjema er slik L3 er koblet opp for øyeblikket.

    Det har nå gått opp for meg hvor viktig av et stivt power.
    I fremtiden, så veier det høyt å skaffe et par til blokkene også!

    Mvh Erik


    Vedlegg

    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    25.137
    Antall liker
    13.923
    Sted
    Drøbak
    Torget vurderinger
    46
    det er en all out versjon av dette som er i mine monoblokker og en ennå villere en i riaa poweret
    kontakt Gary for bedre alternativer til AN blokkene...
    mvh
    Leif

    D

    Dåbbel J

    Gjest
    Ser meget vakkert ut, det er en pur glede med å se slik konstruering, og gjennomføring.
    Gleder meg til veien videre!!

    /JR


    Haglund84

    Overivrig entusiast
    Ble medlem
    11.11.2010
    Innlegg
    818
    Antall liker
    1.129
    Torget vurderinger
    18
    det er en all out versjon av dette som er i mine monoblokker og en ennå villere en i riaa poweret
    kontakt Gary for bedre alternativer til AN blokkene...
    mvh
    Leif
    Råere 300b, en de skipene dine veit jeg ikke om.
    Kommer garantert til å kontakte han etterhvert.
    Mb versjonen av Psu med cryo ser heftig ut.
    Mvh Erik


    Tytte71

    Hi-Fi freak
    Ble medlem
    06.01.2008
    Innlegg
    2.150
    Antall liker
    1.152
    Sted
    Hordaland
    Torget vurderinger
    2
    Ufattelig kult prosjekt. Tar av meg hatt, sokker og undikk

  • Laster inn…

Diskusjonstråd Se tråd i gallerivisning

  • Laster inn…
Topp Bunn
