Er dette noe man kan gjøre med mitt 60 cm Tractrix 200 horn?
Dvs plassere Tractrix 1000 i hornmunningen slik at det blir punktkilde?
Eller vil en 1" kompresjonsdriver med horn sperre for mye av lyden fra Tractrix200?
Delingen ligger rundt 3000Hz.
Haglunds dynamikk bule:) Horn, Rør og akustikk
- Trådstarter Haglund84
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
Er dette noe man kan gjøre med mitt 60 cm Tractrix 200 horn?
Dvs plassere Tractrix 1000 i hornmunningen slik at det blir punktkilde?
Eller vil en 1" kompresjonsdriver med horn sperre for mye av lyden fra Tractrix200?
Delingen ligger rundt 3000Hz.
Tanken er god men vil tro 1" driveren vil sperre for mye.
Men det er jo bare å prøve.
Ja, Grelv og LMC har hold på med mye. Du er ikke helt uten erfaringer du heller da. OB som hornOK
Må si at forskningslaben greLvMC har holdt på med mye forskjellig
trikset er å trekke noen konklusjoner underveis, for å "skrelle av noen lag på løken"
Ja, Grelv og LMC har hold på med mye. Du er ikke helt uten erfaringer du heller da. OB som hornOK
Må si at forskningslaben greLvMC har holdt på med mye forskjellig
Audionote trafoene som var i pre fra før har kjerne av typen C-core HIB og har kobber tråd rund baut.
De nye har nikkel C-kjerne og sølvcoil på sekundær siden. En stor takk til Rune S som sjekket opp trafoene med PQ for meg.
- Ble medlem
- 08.02.2008
- Innlegg
- 3.725
- Antall liker
- 11.948
Godt å se at du oppdaterer oss på hva som skjer i hornhula! Nydelig innmat på den pre`n din nå. Vi sees vel i Horten?
Hei Petter, Hyggelig du er innom og kikker.Godt å se at du oppdaterer oss på hva som skjer i hornhula! Nydelig innmat på den pre`n din nå. Vi sees vel i Horten?
Vi ses i horten, har med Bowmore i år også
Ringkjerner og I-E kjerne er ofte benyttet til nett trafoer.
Når det gjelder utgangstrafoer så er I-E kjerner det mest normale. Vet at hørning benyttet ringkjerner i sine utgangstrafoer, men kommer ikke på noen andre i farten. Her har du link med litt info til hvorfor AN benytter C-kjerner:
Audio Note
Synes jeg dra kjensel på et delefilter i høyrehjørne på et av bildene, - men huet står stille....??
Man får tid til litt forskjellige ting når det er sommerferie, foreksempel å lese i gjennom hele denne tråden.
Inspirerende lesning for en amatør som meg.
Jeg registrerer at du har hatt en usedvanlig rask læringskurve fra starten.
Hva, og hvordan er status på nuværende rigg?
Det har vært stille her i tråden i nesten 2 år...
Hei Bergfinn,
Hyggelig at du vekker denne tråden igjen.
Her har det skjed endel de siste to årene.
Først ting først:

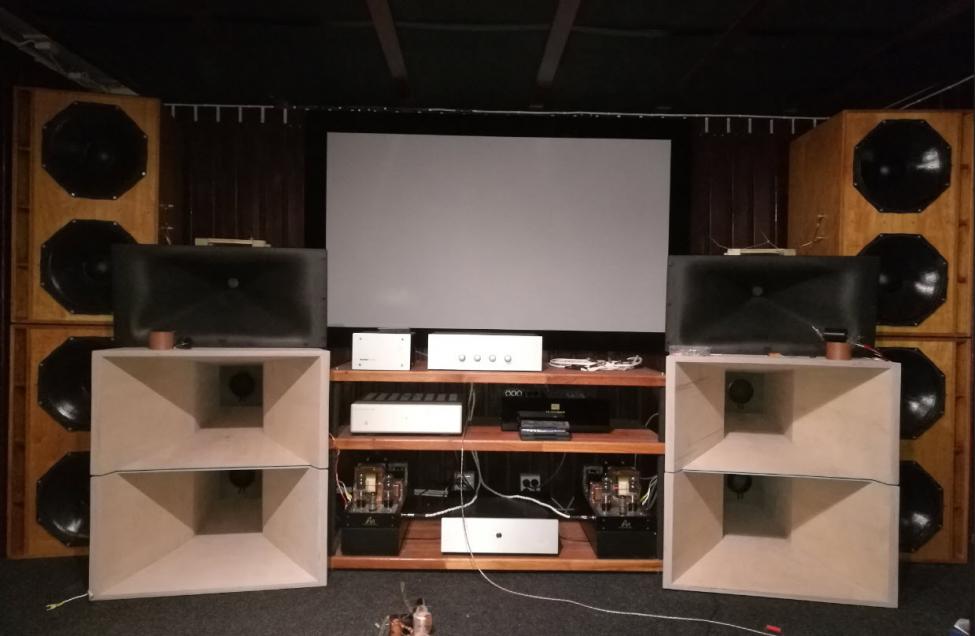

FLH mk3 ble utprøvd med: Altec 515GHP, GPA 515G og Altec 3156.
Over FLH, så har jeg benyttet litt forskjellig:
Oppsett 1: 2384/4002 + 2405.
Oppsett 2: Modifisert Seos-30 med originale JBL 2441 delt rundt 2K. PT-95/TAD 4002 i toppen
FLH Hornene ble i utgangspunktet designet for JBL 2227 og laget slik at akustisk lavpas skulle summere mot 2384. fikk presset de litt høyere opp, men føler de manglet litt letthet og renhet der oppe.kan skyldes litt stive oppheng og litt høy bevegelig masse? Neste ut var 515 GHP i øvre FLH og 515G i nedre. Enhetene gir i disse hornene en stigende frekvensgang, uten å gi nevneverdig Lavpas (Akustisk)
Passivt sett så blir da seriespolen en del større en ideelt. Etter endel tweeking og måling, så kan jeg si at 515 har den smoltheste mellomtonen jeg har hørt fra noen 15" de spiller med en letthet som blender fint mot 2384/4002 komboen.
Min nye favoritt blandt 15" Låt dessverre litt for lett i midbassen i disse hornene. for lite nivå rett og slett. Det kommer også klart frem ved horn resp simuleringer..
Altec 3156 ga en bedre balanse i disse hornene og havnet mellom 2227 og 515. Hornene ble estetisk fine og kompakte, men er ikke like fornøyd med disse som de forrige 2 segment hornene.
Modifisert Seos-30 med 2441 låter meget bra i mellomtonen. PT-95 med TAD Tad 4002 er min personlige referanse og er med meg videre til neste prosjekt.Vedlegg

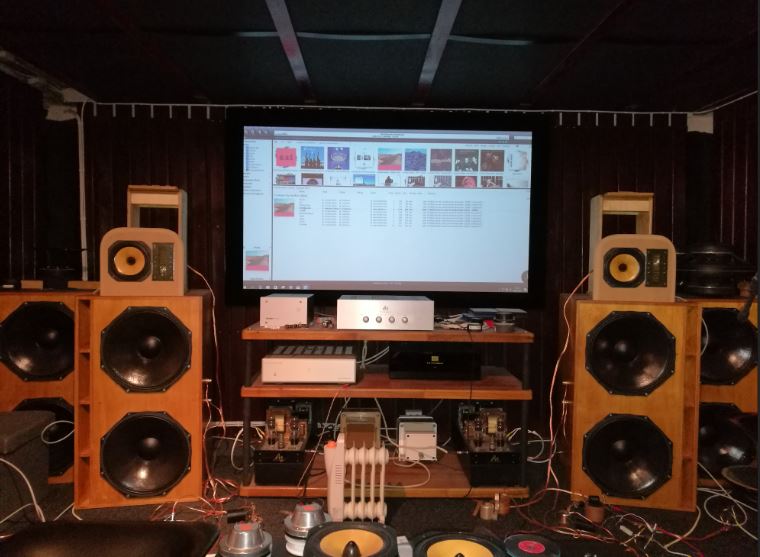

Så ble det en "liten" ventehøytaler.
Mundorf AMT CM29 2.1 i toppen.
Focal audiom 7K2 i mellomtonen.
2x Phl 5320B i bassen.
Ble testet med passiv og aktiv drift.
Aktiv drift ble styrt med 2stk Lyngdorf 2200.
Lyngdorf i topp og mid, bladelius balder i bassen.
Passiv drift ble utprøvd med 300B, 2200, og bladelius.
Man har større fleksibilitet og muligheter med aktiv drift en med passiv drift, men Jeg fikk ikke den lyden jeg var ute etter.
Fikk ikke dsp tweaket frem SET lyden. Preferanse falt på 300B med passivt filter.
Prøvde også bladelius og 2200 på det passive filteret, da foretrakk jeg det aktive filteret.Vedlegg
Bare morro at du deler litt med oss andre!
Du ser din egen vei med dine egne preferanser, det er kjekt!
Har et lite spørsmål. Du nevner å benytte stor spole på pga stigende respons på FLH og at dette kan være negativt. Kan du si noe om hva den negative effekten er ved det? Høy impedans i serie med driverne?
Jeg bare lurer litt siden også har passivt oppsett slik det er nå.
Stå på!!
Mvh
Oks
Skulle vært moro å høre litt på dette oppsettet en gang.
Kanskje jeg kunne stikke innom en gang på veien til Sør Aurdal.
Hvorfor går du ikke tilbake til FLH mkll om du synes de var bedre?
Solgt?Sist redigert:
Glemte å nevne: Med 515 i de overnevnte FLH hornene, så fikk jeg en topp ved 2K som måtte filtreres vekk. I tillegg til den store seriespolen kom det inn en parallell kondensator for å få en nogelunde frekvenskurve.Bare morro at du deler litt med oss andre!
Du ser din egen vei med dine egne preferanser, det er kjekt!
Har et lite spørsmål. Du nevner å benytte stor spole på pga stigende respons på FLH og at dette kan være negativt. Kan du si noe om hva den negative effekten er ved det? Høy impedans i serie med driverne?
Jeg bare lurer litt siden også har passivt oppsett slik det er nå.
Stå på!!
Mvh
Oks
Mao 12db elektrisk filter+ shunt krets.
Dette samt tde akustiske begrensningene størrelsen på hornene innførte, resulterte i at jeg ikke fikk den gjengivelsen jeg var ute etter. I de forrige hornene slapp jeg unna med et enkelt 6db elektrisk filter. opplever at enkle passive filtere gir en mer gjenomsiktig kobling en mer kompliserte filtere i horn. Betinget at horn/driver spiller optimalt i sitt aktuelle bruksområde og at hornene matcher driver og at de natururelt, akustisk faller av i overgang mot neste horn/driver. Typisk kan jeg ende med fysisk 12/18db filter med enkle 6db elektriske filtere. Med tradisjonelle enheter uten horn, så har jeg somregel endt opp med 12 til 18db elektriske filtere. Jeg opplever mindre negativt utslag på lydgjengivelse med høyere ordens passive filtrere på* tradisjonelle konstruksjoner en på horn. Et merkelig fenomen? Vedrørende størrelse på spolen på generelt grunnlag, så opplever jeg at jo større motstand og induksjon spolen har, jo større "preg" setter den på Lyden. Luft spoler med lav dcr foretrekkes I med god margin fremfor spoler med Jernkjerne.

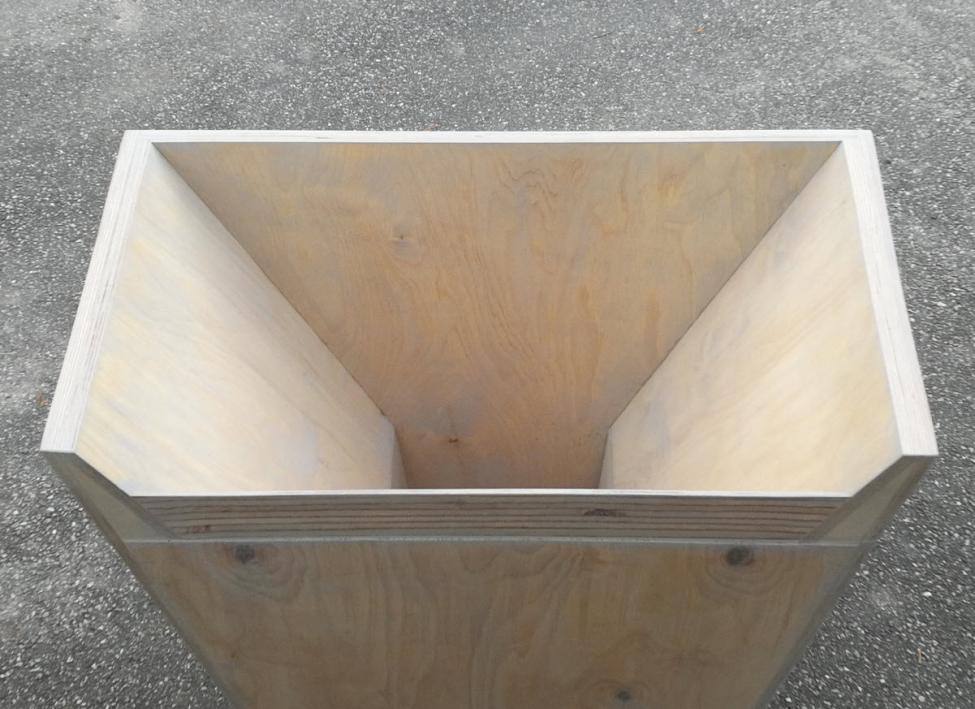

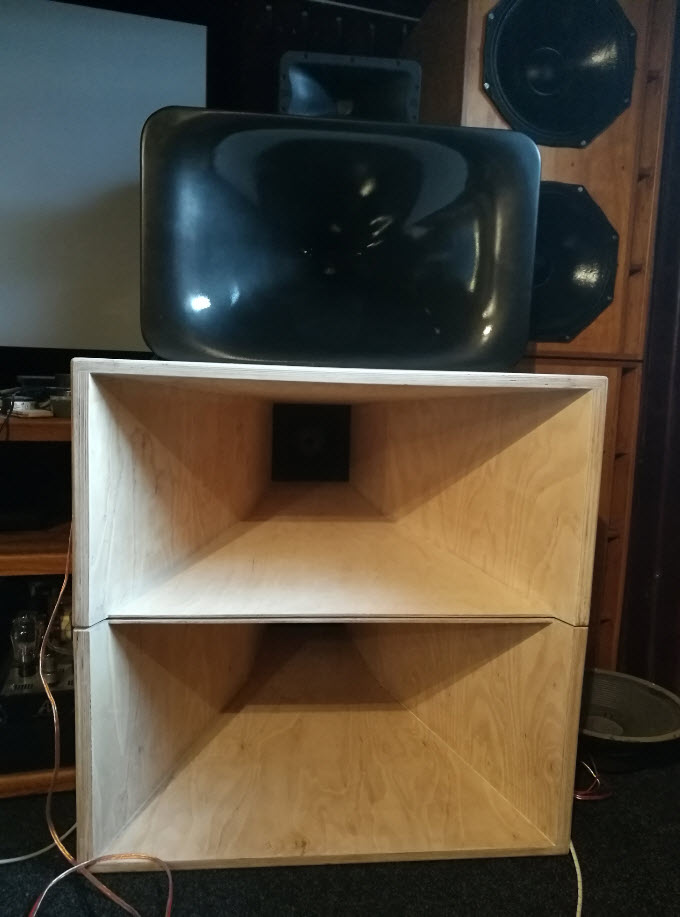

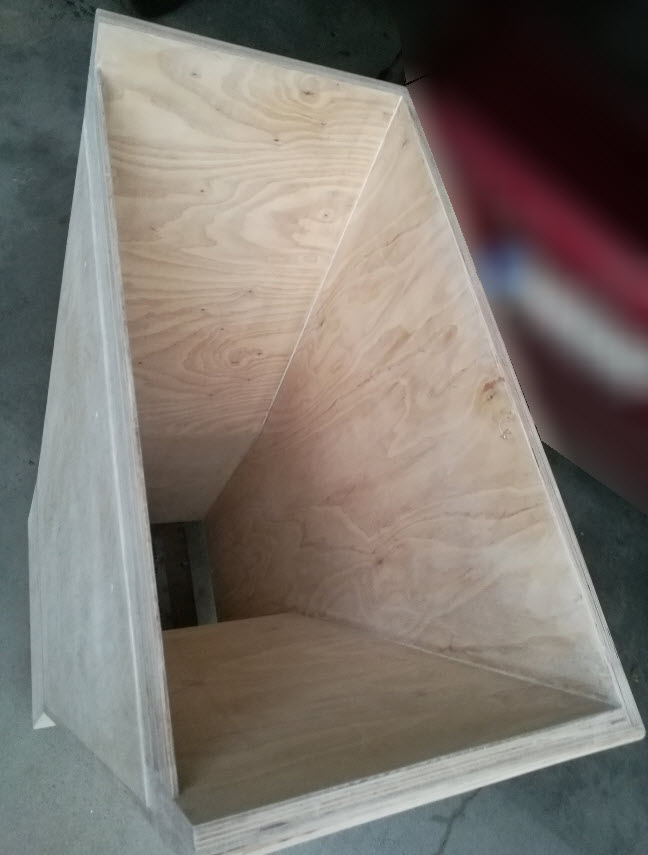

Bergfinn, her er det bare å svinge innom ved anledning. Velkommen! Må dessverre melde om at ventehøytaleren er rigget ned. De forrige FLH hornene er solgt. Har derimot bygget nye Mk4 modeller av FLH. De står rigget opp og spiller musikk.
Jeg var visst litt uklar.
Vil ikke høre på ventehøyttaler, jeg vil høre hornriggen.
Hva er største forskjellen på denne modellen og den du solgte til Bergen?
Litt tidlig å fastslå hva de største lydmessige forskjellene er mellom disse og mk1 horn profilen. Har ikke testet med like drivere. Benyttet JBL 2220 i mk1 og 515 i disse. Mk4 er 8cm kortere, 9,2cm lavere og har like stort munningsareal som Mk1.Sist redigert:
Med 2 segment horn, så oppnår man en jevnere nivåkurve, man kan til en viss grad utligne den typiske dippen som ligger i området 200hz som er typisk for rette koniske horn. Det er flere andre parametere som har blitt tatt hensyn til med disse nye hornene. De er bassert på mk2 modellen, som jeg har mest positive erfaringer med. Har valgt en hint mindre kompresjon i startarrealet, siden mk3 sin høyere kompresjon dro ting litt i negativ rettning. Hornene har også større munning, noe som er positivt i min bok. Munningen er 3500cm2, men stakket bygger ikke hornene mer en 88cm opp fra gulv. Det betyr tettere punktkilde og forhåpentligvis mindre gulrefleksjon fra det øvre FLH hornet.
Med kort lytteavstand, så er høyden på hornløsningen kritisk.
En hornresp simulering gjør mye riktig, men forteller ikke helle sannheten. 515 har en naturell himalaya heving ved 2k. Med Simulering i horresp, ser alt eksmplarisk ut. I praksis så blir fjellet med. Må kompensasjon til. JBL 2220 er en fin driver. Kunne vært artig å testet igjen i disse hornene, men først ting først.
- Ble medlem
- 08.02.2008
- Innlegg
- 3.725
- Antall liker
- 11.948
Fikk bare så veldig dejávu av disse bildene. Her er det fra installering hos en felles venn.
Har eksperimentert med 3 forskjellige bakkammer volume. Spiller nå med 31L (37L uten driver), dobbelt bakplate og 3cm isolering i sideveggene, 4cm i lokk. Lukket. Jeg opplever midbassen som veldig stram og fin med lukket bakkammer, men det låter litt ullent oppover, spesielt etter sammenligning uten bakdeksel. Jeg er derfor veldig spent på resistivt bakkammer. Har vært i dialog med Skramstad.
Skramstad informerte om at lyden i bakkammer går igjennom membranen og forsterkes av hornet, og luftfjæren i små bakkammer endrer lyden betraktlig relatert til lydnivå. Løsningen er resistivt bakkammer.
Vedlagt grovmåling viser 31L lukket(rød kurve) vs åpent bakkammer(Grønn kurve) i mitt lytterom. Målt ca 70cm fra gulv 70cm fra horn 162cm fra driver. Målingene ble gjort med en provisorisk seriespole 4,8mh 12awg.Vedlegg
Sist redigert:

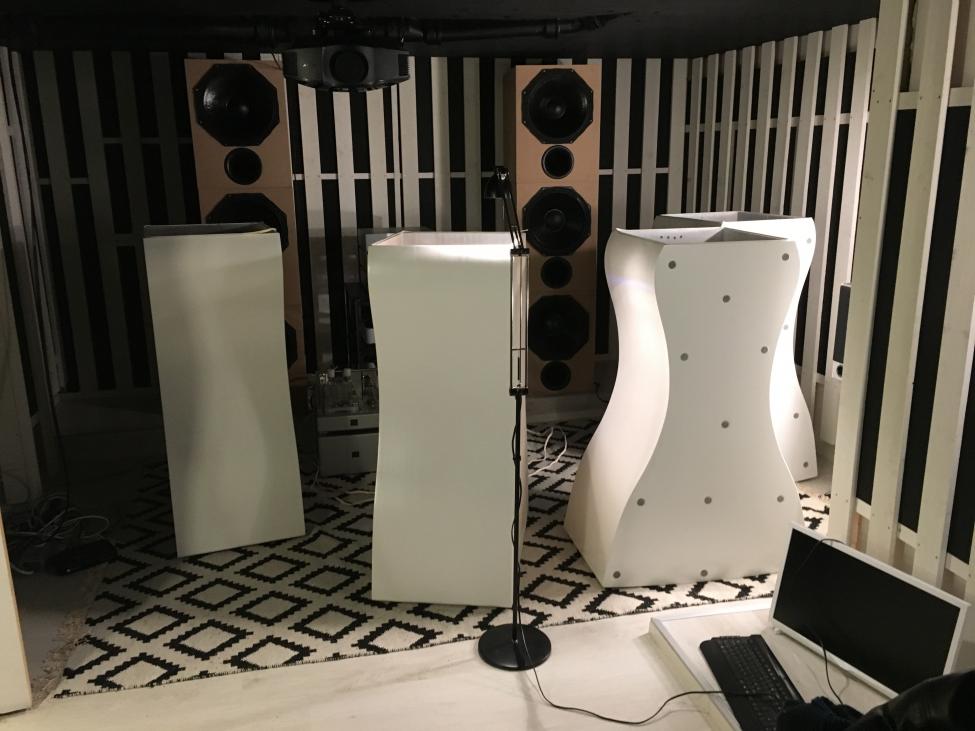

Hyperbolic hornene til Prince2 ble virkelig flotte.
Fikk bare så veldig dejávu av disse bildene. Her er det fra installering hos en felles venn.
Vis vedlegget 502641
Savner den cola formen.
Proff lakkerte. -
