hel`s Seas Mimir DIY tråd

[norcad]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Sjekk denne siden til Troels Gravesen, så får du en god pekepinn på plassering av spoler:

http://www.troelsgravesen.dk/coils.htm



[pks]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Litt bilder:

Hvordan fungerer egentlig den håndoverfrespatenten? Hva gjør pleksien?

Har liksom aldri fått slikt arbeid pent, og er nok for dum til å skjønne dette prisippet

PK



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Jeg setter en møbelknott i senterhullet på emnet som skal freses. Deretter plasserer jeg møbelknotten i en av hullene jeg har boret i pleksiplaten (ytterkant fresestål til senter møbelknott = radien på hullet som skal freses. På den måten kan man dreie fresen rundt som om den er en god gammeldags passer (en sånn du tegnet sirkler med på skolen vet du)

Dybdestoppen på fresen justeres til høyden på flensen til høyttalerelementet (eller bassrefleksport / terminal osv)

Det var mye enklere enn jeg hadde trodd.



[RoDa]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Arti prosjekt!
Noe fremgang?

Mvh
Rolf



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Arti prosjekt!
Noe fremgang?

Mvh
Rolf

Njaa, jeg bruker et par timer i mnd så det går treeeeegt ;D



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Nå har jeg fått proff assistanse så følg med



[wilbur-x]

hel`s DIY tråd, seas 2-veis

Seas foreslår 12L volum og en port med diameter 5cm og lengde 20cm. Dette gir en avstemming på 42hz.
Hvis du bygger med samme volum på kassen, er det arealet (tverrsnittet) av porten som teller, spiller ingen rolle om du lager hylleport, eller bruker rør sånn sett.
Øker du arealet i porten, må lengden økes like mye i %.

En for smal hylleport (tynn sprekk) kan skape problemer, selv om arealet er korrekt.

Ønsker du å også endre volum eller avstemming av kassen, kan du laste ned Unibox 4.07 (excel regneark), og simulere der.

Norcad er inne på noe vesentlig her:
Man kan ikke ukritisk bruke arealet alene ved omregning fra sirkel til rektangel/kvadrat:
Ved for tynn sprekk (side<< bredde) vil trykktapet (friksjon pga stor overflate) bli høyt.
Derfor må man regne "baklengs" med formel for hvilken hydraulisk diameter rektangelet tilsvarer:
Dh=(2ab)/(a+b) hvor a og b er lengden på sidene.
http://www.formel.dk/fysik/tryktab/roer_og_kanaler.htm



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

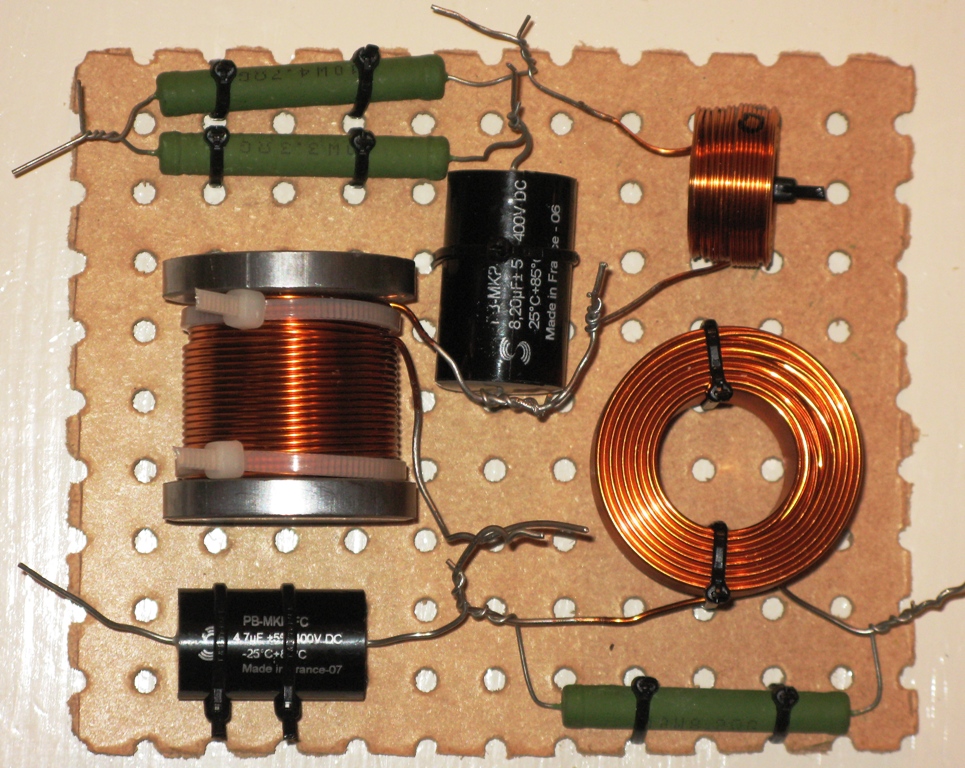

Før jeg begynner og lodde: Er dette riktig?



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Da er filterne ferdige



[_RoDa_]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Proffhjelp i mars, start av filterlodding fem måneder etter og 14 dager med lodding på to filtre.
Dette blir saker!! ;D ;D ;D

R



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Litt tregt ja



[FAB]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Da er filterne ferdige

Regner med at du ikke skal bruke Solidkaare 10kv inn til disse filtrene ;D
Eller kjøre på med en 200watts forsterker?
Synes lissene så noe spinkle ut?



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Det er Kimber KWIK. Tror det er 1,3 mm2. Kanskje jeg skal ta to ledere på bassen og to inn til delefilteret? http://www.mamut.net/controls/shop/shops/12/5/search.asp

Tenkte det var minst like bra som 1,5 kvadrat supra kabelen som fulgte med byggesettet!



[FAB]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Det hadde jeg gjort



[hifiguru]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Det er Kimber KWIK. Tror det er 1,3 mm2. Kanskje jeg skal ta to ledere på bassen og to inn til delefilteret? http://www.mamut.net/controls/shop/shops/12/5/search.asp

Tenkte det var minst like bra som 1,5 kvadrat supra kabelen som fulgte med byggesettet!

Holder i massevis!

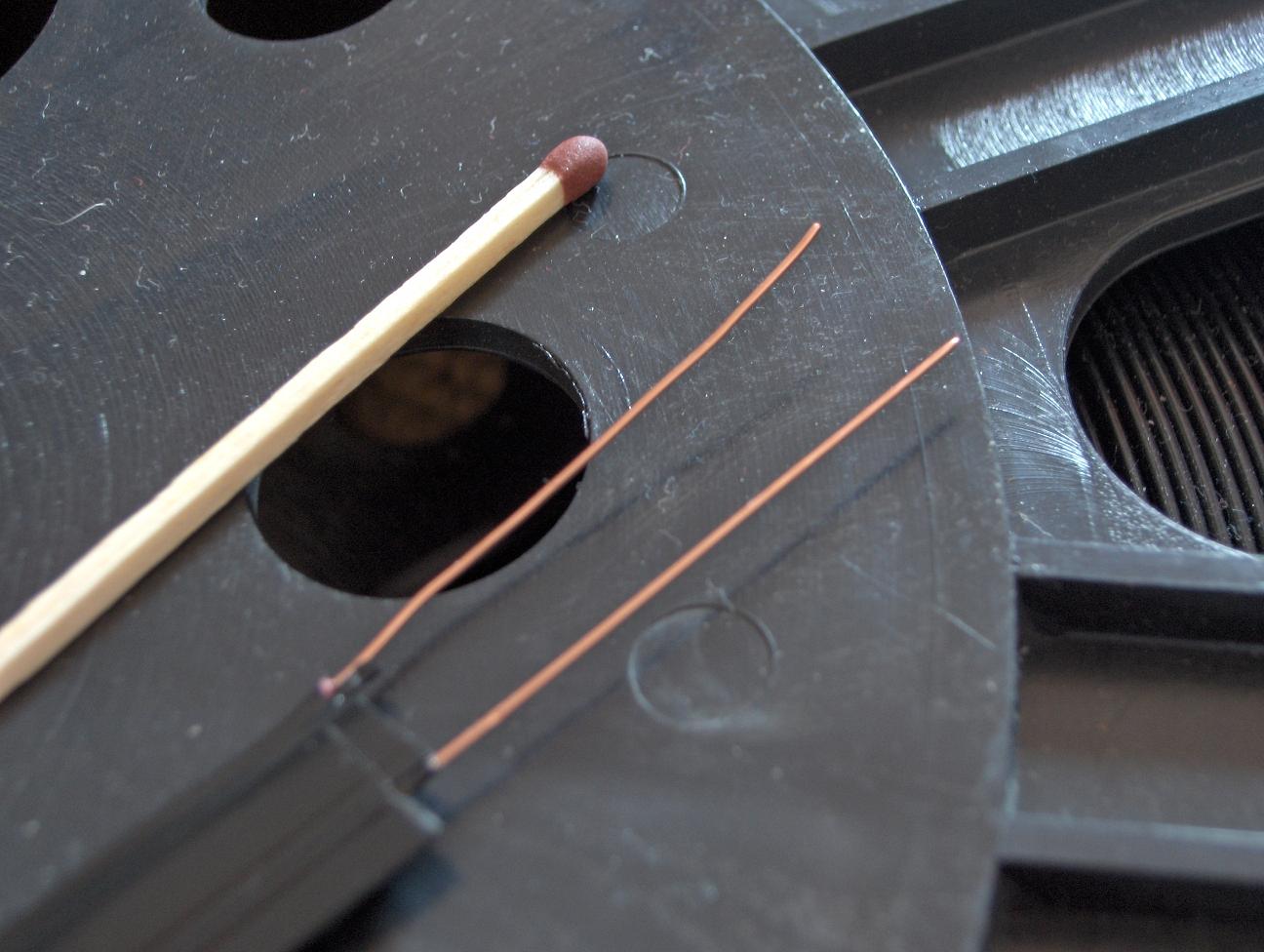

Her er mine kabler:



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Da er det duket for krangel. Kjør debatt!!! Neida...vi holder kabeldiskusjoner unna denne tråden



[FAB]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Tenker litt i samme BANE som RS, og min logikk tilsier at det
er i positiv favør å bruke litt dimm på kobberet.
Tipper de fleste som har litt elektronikk bakgrunn,
og har lært litt om ohms lov, elektroner osv har samme oppfatning.
Men det finnes jo en mellomting da.
Det er min mening.
(Men som sant sies, så kan man jo begynne å lure når man
ser dimm på lederne i de fleste spoler)

Mvh



[Haavard]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Du burde prøve 14 awg sølv på kobber som Meniscus Audio selger.
Billigere en Kimber kwik, og en rasende god kabel til internbruk.
Bruker bare denne sjøl. Har for lenge sidne gått bort fra solidcore kobberkabel, ohm lov eller ei.
Jobb videre så vi får se resultatet.

Håvard



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Takk for tips. Jeg skal bestille de sølv på kobber kablene til H6n. Har ganske mye KWIK liggende så jeg må få brukt opp det.

14 AWG = 2 kvadrat = Ø 1,6 mm. Er det nok?

KWIK 12 og 16 er hhv 3,3 kvadrat og 1,3 kvadrat pr leder så her må man gange med to.

Kommer som nevnt til å montere dobbelt sett ledere med unntak av på diskanten, for det er vel ikke nødvendig?



[Audiomix]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Du burde prøve 14 awg sølv på kobber som Meniscus Audio selger.
Billigere en Kimber kwik, og en rasende god kabel til internbruk.
Bruker bare denne sjøl. Har for lenge sidne gått bort fra solidcore kobberkabel, ohm lov eller ei.
Jobb videre så vi får se resultatet.

Håvard

Det ville jeg gjort også.
Ut i fra hva jeg vet
Men har ingen erfaring ;D



[Haavard]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Takk for tips. Jeg skal bestille de sølv på kobber kablene til H6n. Har ganske mye KWIK liggende så jeg må få brukt opp det.

14 AWG = 2 kvadrat = Ø 1,6 mm. Er det nok?

KWIK 12 og 16 er hhv 3,3 kvadrat og 1,3 kvadrat pr leder så her må man gange med to.

Kommer som nevnt til å montere dobbelt sett ledere med unntak av på diskanten, for det er vel ikke nødvendig?

Ikke vær så opptatt av kvadraten du

Håvard



[JanR]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Takk for tips. Jeg skal bestille de sølv på kobber kablene til H6n. Har ganske mye KWIK liggende så jeg må få brukt opp det.

14 AWG = 2 kvadrat = Ø 1,6 mm. Er det nok?

KWIK 12 og 16 er hhv 3,3 kvadrat og 1,3 kvadrat pr leder så her må man gange med to.

Kommer som nevnt til å montere dobbelt sett ledere med unntak av på diskanten, for det er vel ikke nødvendig?

Ikke vær så opptatt av kvadraten du

Håvard

Ikke ?

/jan



[Haavard]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Takk for tips. Jeg skal bestille de sølv på kobber kablene til H6n. Har ganske mye KWIK liggende så jeg må få brukt opp det.

14 AWG = 2 kvadrat = Ø 1,6 mm. Er det nok?

KWIK 12 og 16 er hhv 3,3 kvadrat og 1,3 kvadrat pr leder så her må man gange med to.

Kommer som nevnt til å montere dobbelt sett ledere med unntak av på diskanten, for det er vel ikke nødvendig?

Ikke vær så opptatt av kvadraten du

Håvard

Ikke ?

/jan

Nei ;D
Men ikke la dette bli en kabeltråd.
Men apropos kabel, denne er kanksje noe
http://www.acerracing.com/ball_bearings/SILVERWORM-1091-89.html

Håvard

Håvard



[JanR]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Takk for tips. Jeg skal bestille de sølv på kobber kablene til H6n. Har ganske mye KWIK liggende så jeg må få brukt opp det.

14 AWG = 2 kvadrat = Ø 1,6 mm. Er det nok?

KWIK 12 og 16 er hhv 3,3 kvadrat og 1,3 kvadrat pr leder så her må man gange med to.

Kommer som nevnt til å montere dobbelt sett ledere med unntak av på diskanten, for det er vel ikke nødvendig?

Ikke vær så opptatt av kvadraten du

Håvard

Ikke ?

/jan

Nei ;D
Men ikke la dette bli en kabeltråd.
Men apropos kabel, denne er kanksje noe
http://www.acerracing.com/ball_bearings/SILVERWORM-1091-89.html

Håvard

Håvard

At du stammer er ett tegn på usikkerhet : ;D

Neida, skal ikke mase med kabel jeg vel.
Men det skal sies at det er morro å se at du er så bastant

Kjør på gutta.

/jan



[Audiomix]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Tapet (hvis det er veldig viktig) bestemmes av tverrsnittet og lengden.
Bruk Ohms lov.
Se hva 10cm har å si. Eller en halv meter hvis det er mer aktuelt innvendig en høyttaler.

Se også hva som brukes av produsentene. Både i høyttalere og i forsterkere.



[Haavard]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Jeg er ikke bastant
Bare opptatt av at det er flere veier til rom.
Folk får bruke det de selv finner fornuftig.

Håvard



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

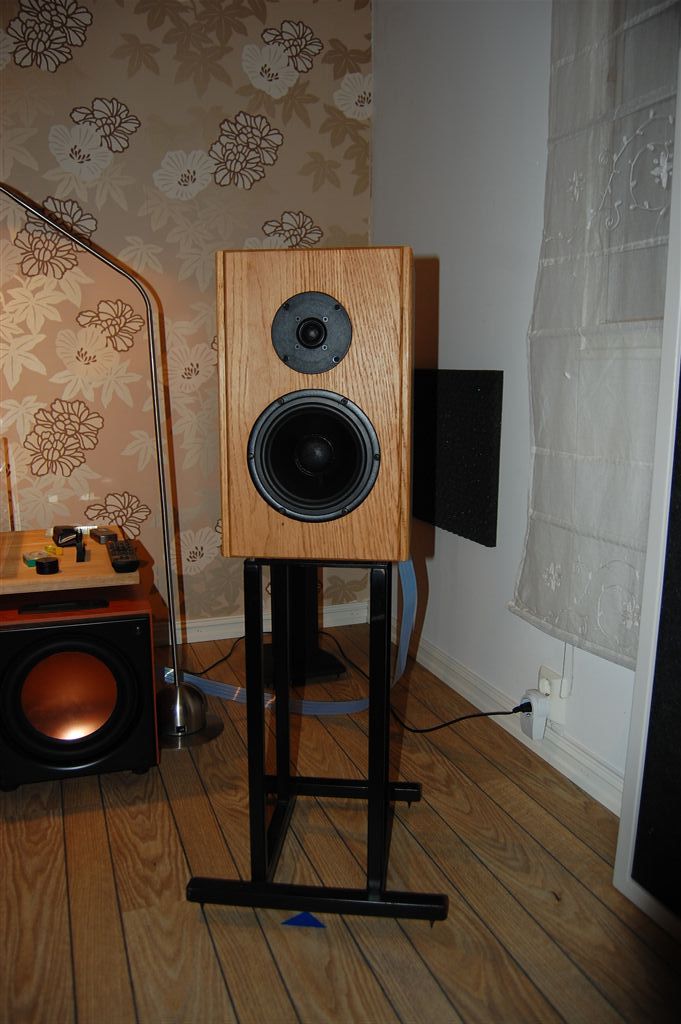

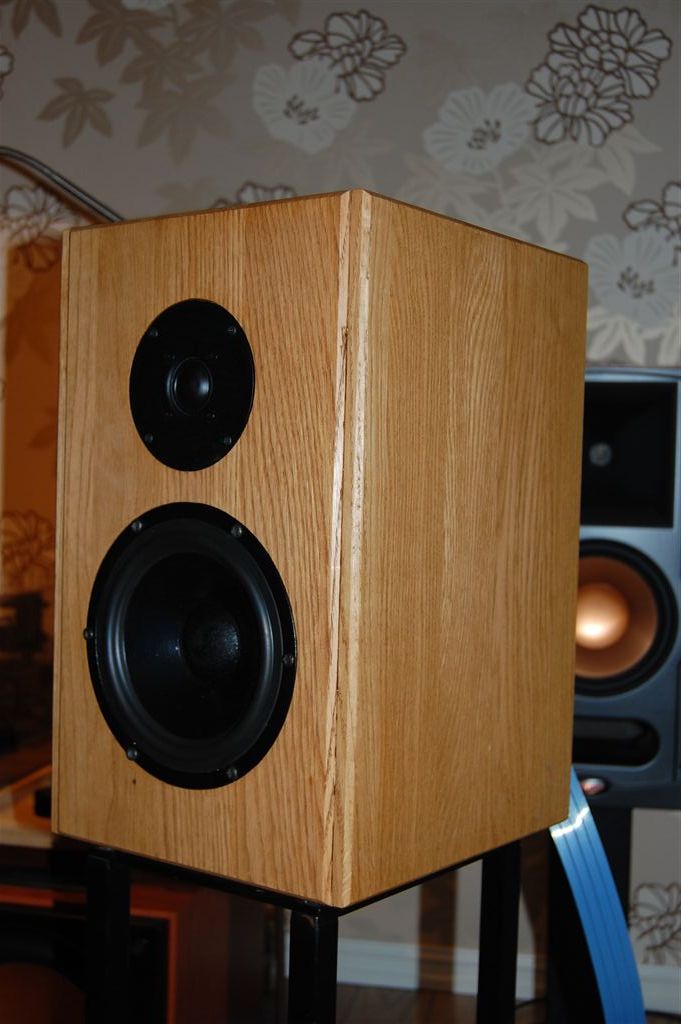

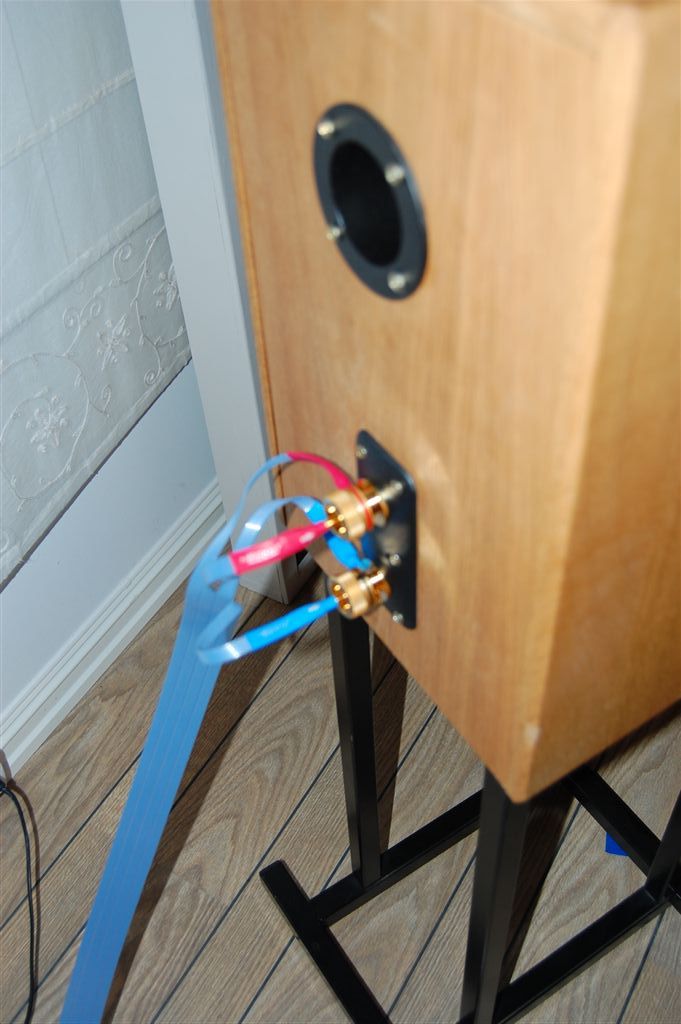

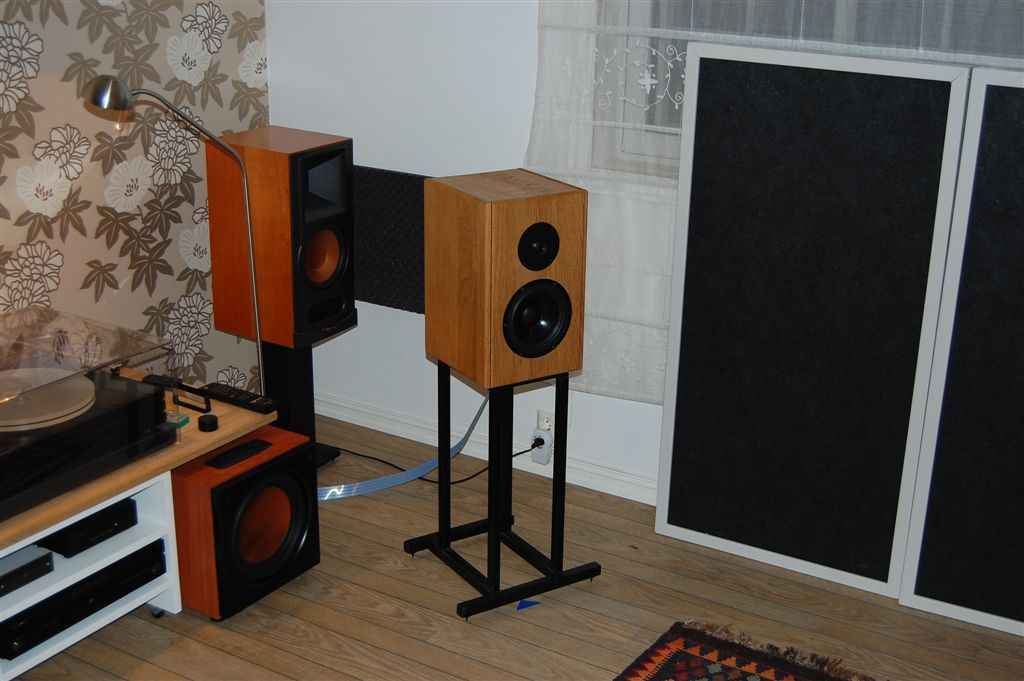

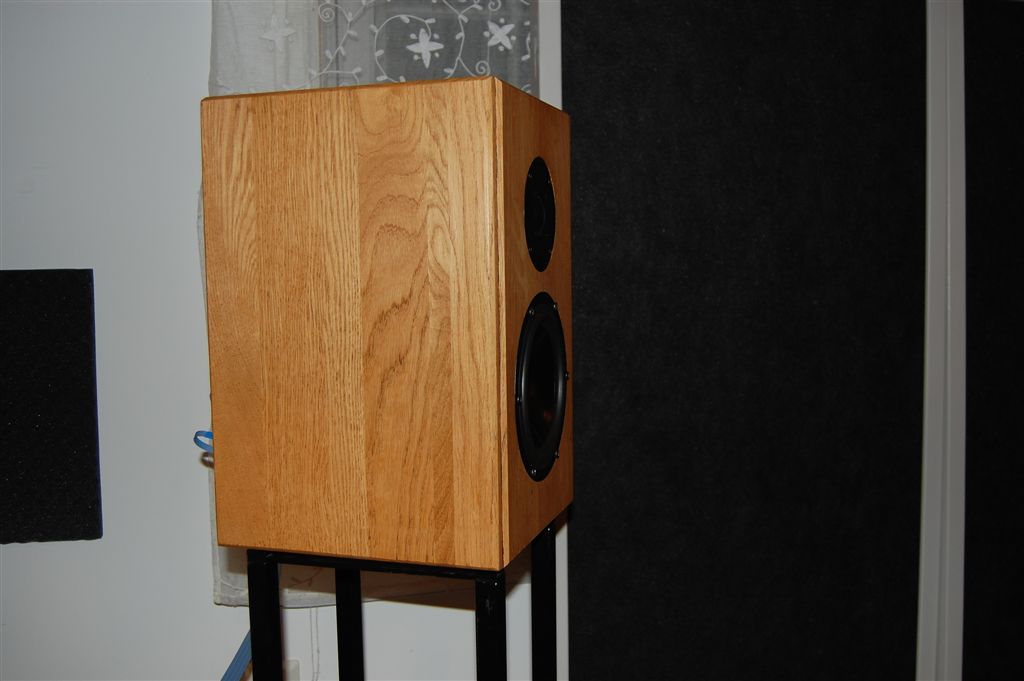

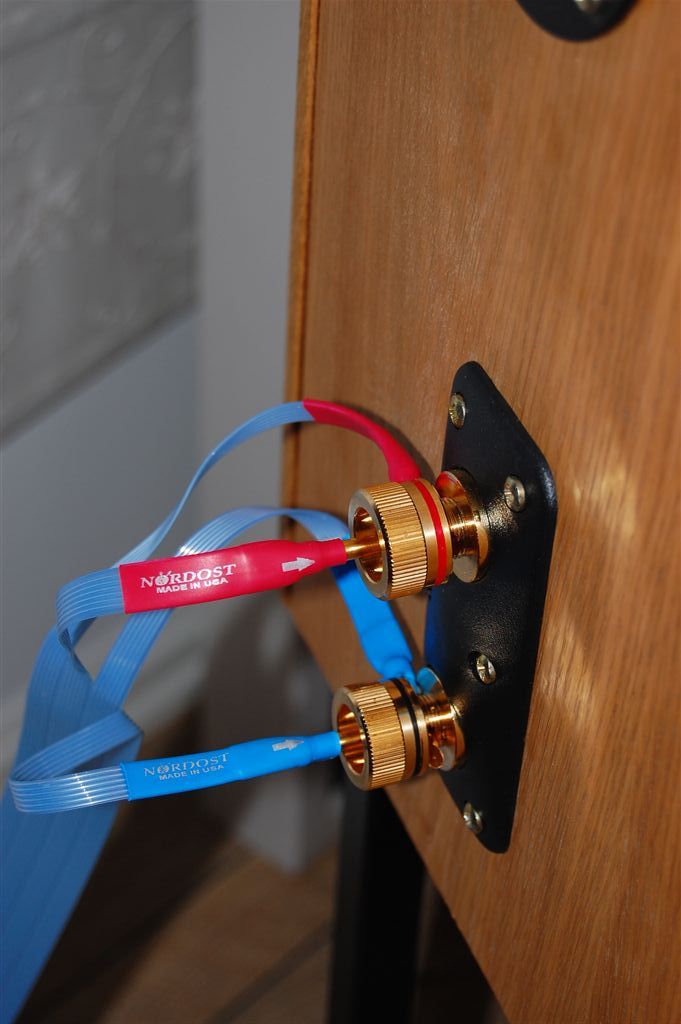

Da er den ene ferdig. Den andre kommer sånn ca 1000. Først en lytterunde, så en kommentar



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

Til orientering så er det en helt original SEAS MIMIR med noen superfeite bling terminaler. Kassene er 19 mm MDF + med 15 mm heltre eik på baffel og alle sider. Baksiden har "kun" 5 mm eik utenpå MDFn. Ganske heavy kasser fårn si.



[Nikko03]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

riktig så fine ble de du har jo blitt reneste møbelsnekkeren jo



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

riktig så fine ble de du har jo blitt reneste møbelsnekkeren jo

Det er Haldenmannen som har lagt på finern og freset ut.



[Hornlyd]

hel`s DIY tråd, seas 2-veis = "dugnad" på forumet

UTFORDRING:

Nå er begge koblet på og det låtere ullent uten diskant.....fra begge høyttalerne???

Jeg har tydeligvis gått grundig tilverks og gjort samme feilen på begge delefilterne?

Førstemann til å finne feilen, tegninger og foto av filterne ligger lenger opp i tråden.



[bambadoo]

Du har ihvertfall koblet feil det er sikkert. Litt vanskelig å se det ut ifra bildene slik de er idag.



[Hornlyd]

Du har ihvertfall koblet feil det er sikkert. Litt vanskelig å se det ut ifra bildene slik de er idag.

Har laget en ny "HJELP...." tråd med nærbilde av filteret.



[Hornlyd]

Delefilteret manglet en felles minus kabel. Nå er dette i orden. Har tom doblet kablene på inngang og basser. Tvinnet dem gjorde jeg også.

Førsteinntrykk:

- Trenger mye watt. 25 klasse a funker ikke. 160 fra Malmin gir følelsen av å ha gulvstående høyttalere.
- Sammenhengen er i toppklasse og perspektiv/ 3D er bra
- Bassen går svært dypt, trodde ikke det var mulig fra en bokhyllehøyttaler med 6,5". Har hatt Dynaudio Focus
140 og Seas Mimir har mer bass og dypere bass.
- Diskanten er på ingen måte aggresiv, den har ok oppløsning, ørliten antydning til ssser men ikke mye
- Mellomtonen er grei men jeg er jo vant til Klipsch og her faller den i gjennom, men den er ikke dårlig

Den låter som 15000 kroner. Meget godt DIY kjøp.



[Haavard]

Delefilteret manglet en felles minus kabel. Nå er dette i orden. Har tom doblet kablene på inngang og basser. Tvinnet dem gjorde jeg også.

Førsteinntrykk:

- Trenger mye watt. 25 klasse a funker ikke. 160 fra Malmin gir følelsen av å ha gulvstående høyttalere.
- Sammenhengen er i toppklasse og perspektiv/ 3D er bra
- Bassen går svært dypt, trodde ikke det var mulig fra en bokhyllehøyttaler med 6,5". Har hatt Dynaudio Focus
140 og Seas Mimir har mer bass og dypere bass.
- Diskanten er på ingen måte aggresiv, den har ok oppløsning, ørliten antydning til ssser men ikke mye
- Mellomtonen er grei men jeg er jo vant til Klipsch og her faller den i gjennom, men den er ikke dårlig

Den låter som 15000 kroner. Meget godt DIY kjøp.

La de nå for all del bli innspilte da, du skal høre hvor mye H6 klonene forandrer seg etter 300 timer med knørv.

Håvard



[Hornlyd]

Sånn. Da har de stått på døgnet rundt nesten en uke med "burn in" cd i motfase under en saccosekk. Kona har lurt på om dette er nødvendig.

Har spillt på den i hele kveld mens jeg har sittet og vasket plater. Det er en god høyttaler med fyldig bass. Har man en forsterker på 60-70 watt eller mer så får man mye lytteglede. Høyttaleren er ganske nøytral og vil fungere med både varme og mer analytiske forsterkere. Jeg tror faktisk man men fordel kan putte på en Hegel eller lignende her.

Da erklærer jeg tråden for avsluttet. Har akkurat koblet tilbake Klipschene og det er nok min banehalvdel. Horn er saker 8)



[Hornlyd]

Lurer på hva jeg skal med disse høyttalerne??.................................... : (Sånn er det med DIY)



[Haavard]

Sånn. Da har de stått på døgnet rundt nesten en uke med "burn in" cd i motfase under en saccosekk. Kona har lurt på om dette er nødvendig.

Har spillt på den i hele kveld mens jeg har sittet og vasket plater. Det er en god høyttaler med fyldig bass. Har man en forsterker på 60-70 watt eller mer så får man mye lytteglede. Høyttaleren er ganske nøytral og vil fungere med både varme og mer analytiske forsterkere. Jeg tror faktisk man men fordel kan putte på en Hegel eller lignende her.

Da erklærer jeg tråden for avsluttet. Har akkurat koblet tilbake Klipschene og det er nok min banehalvdel. Horn er saker 8)

De Klipschene er vel strengt tatt ikke et horn vel

Håvard



[Hornlyd]

Joho. Det er de desså!

(fritt etter arteriepinsett)

;D



[Ludo]

Joho. Det er de desså!

(fritt etter arteriepinsett)

;D

Enig ;D
