HELOB The Final, en åpen baffel byggetråd

[Hornlyd]

Jeg mener åpne bafler bør ha 15 tommere. Men la oss kikke litt på speccene til noen dyre og gode alternative 10 tommere:


Seas 10 tommerne har som er brukt over har X-Max på 14 mm som er veldig bra, fs (egenressonans) på 20 Hz som er dypt og qts på 0,35 som er middels stramt. Forklart litt enkelt. Tross alt ikke dumme drivere til åpne bafler.

http://www.seas.no/images/stories/excel/pdfdataheet/e0026_w26fx001_datasheet.pdf

Acoustic Elegance Dipole 10 som er konstruert for dipoler har 15mm / 26 Hz / qts 0,68. Qts rundt 0,7 er på mange måter perfekt halvslapp som slipper drivern mer løs

Acoustic Elegance Dipole10 woofer for Open Baffle Applications

Dipole10 woofers are designed for open baffle bass applications. Featuring the Full Copper Faraday Sleeve (FCFS) for incredibly accurate reproduction.

aespeakers.com

Seas LROY er noen monstre med 28 mm x-Max. Her må man ha masse watt og aktiv deling:

http://www.seas.no/images/stories/design/pdf_datasheet/l26roy-d0001_.pdf



[Hornlyd]

hva er mest opptimalt ved deling 2 elementer med tanke på dipolpeaken,
18 i ubaffle har peaken på 150hz, ca,
skal dele inn en 15 mot 18, bør baffelbredde 15 tommer da ideelt være smalere?

u bafler må deles lavere enn flate, h bafler enda lenger ned:

OB Theory

Tipper 18 tom i U må deles Max 120 Hz

med 15 og 18 tommer blir det mer komplekst, hva er planen?



[trosse1]

Du har helt rett, 110 Hz er det punktet jeg har lyttet meg frem til hvor 18 tommeren spiller best.

planen er denne 18 i bunn, en 15 som spiller opp til horn deling 800 hz

problemet er jo deling av disse 2 elementer som gir et digert søkk /utfasing 100-250hz, kjent problem, har vel lest noe lignende på Oks1 tråden.
spørsmål er om dette kan jukkes til ved at 15 tommer spiller i en smalere baffle hvor u vinger fjernes?



[trosse1]

Eller blir det motsatt, 15 i bredest baffle og 18 i smalere, et mål må vel være å ikke ha lik dipole peak på begge element, jeg har prøvd å inverte, hjalp ikke



[Hornlyd]

Det er nok en god løsinging.

deler du 15 tommerne over en oktav over peak kommer det en kraftig dipp som roter til off axis responsen. Behøver ikke låte dårlig totalt sett.


knoter med iPaden. Tekst kommer snart.

på disse (Se ANAOB tråden) som har AE dipole 10 skal vi optimalisere som følger:

har to Klipsch 15» subber slik at AE heller blir midbasser (se hato og the shy sine løsninger). Kapasiteten blir da enorm.

ny mellomtone blir AE TD8M, en fantastisk driver. Den havner i en svært smal Avtagbar inner baffel for å prøve å redusere problemet med dippen en oktav over dipolpeaken

mellomtonebaffelen får sikksakk kanter etter idee fra Snickers for å prøve å jevne ut dipol rufset. Det kommer også sort luftfilter skum i sikksakk åpningen for ytterligere diffusjon

rundt 1500 Hz kommer 18sound 1086 horn med Ett tommers 18sound Nsd1095 drivern med Titaniumnitrit dempet titanmebran som måler ekstremt bra med rekordlave oppbrytninger. «Beryllium light». Malas Ø audio bruker 1,4 tommer versjonen og den låter nydelig

da tror jeg vi havner på noe riktig bra

orker ikke redigere trykkleifer som iPaden lager.



[duc999]



[Hornlyd]

Liker du lyden?



[ufo]

har hatt bastanis prometheus og lbf innom, låt helt forferdelig desverre..



[oks81]

Du har helt rett, 110 Hz er det punktet jeg har lyttet meg frem til hvor 18 tommeren spiller best.

planen er denne 18 i bunn, en 15 som spiller opp til horn deling 800 hz

problemet er jo deling av disse 2 elementer som gir et digert søkk /utfasing 100-250hz, kjent problem, har vel lest noe lignende på Oks1 tråden.
spørsmål er om dette kan jukkes til ved at 15 tommer spiller i en smalere baffle hvor u vinger fjernes?

Som utgangspunkt:
Stor spole på18" som sagt.
15" kjøres uten høypassfilter, dersom må dempes sett en motstand som tåler noe effekt i serie. En slik motstand vil samtidig øke Q så vil gi noe mer utslag ved fs.



[duc999]

Liker du lyden?

Ja det spiller bra, bra smekk i bafflene, men en må ha 18" subbene for at det skal bli kjekt å lytte til



[duc999]



[postkassami]

Det er nok en god løsinging.

deler du 15 tommerne over en oktav over peak kommer det en kraftig dipp som roter til off axis responsen. Behøver ikke låte dårlig totalt sett.


knoter med iPaden. Tekst kommer snart.

på disse (Se ANAOB tråden) som har AE dipole 10 skal vi optimalisere som følger:

har to Klipsch 15» subber slik at AE heller blir midbasser (se hato og the shy sine løsninger). Kapasiteten blir da enorm.

ny mellomtone blir AE TD8M, en fantastisk driver. Den havner i en svært smal Avtagbar inner baffel for å prøve å redusere problemet med dippen en oktav over dipolpeaken

mellomtonebaffelen får sikksakk kanter etter idee fra Snickers for å prøve å jevne ut dipol rufset. Det kommer også sort luftfilter skum i sikksakk åpningen for ytterligere diffusjon

rundt 1500 Hz kommer 18sound 1086 horn med Ett tommers 18sound Nsd1095 drivern med Titaniumnitrit dempet titanmebran som måler ekstremt bra med rekordlave oppbrytninger. «Beryllium light». Malas Ø audio bruker 1,4 tommer versjonen og den låter nydelig

da tror jeg vi havner på noe riktig bra

orker ikke redigere trykkleifer som iPaden lager.

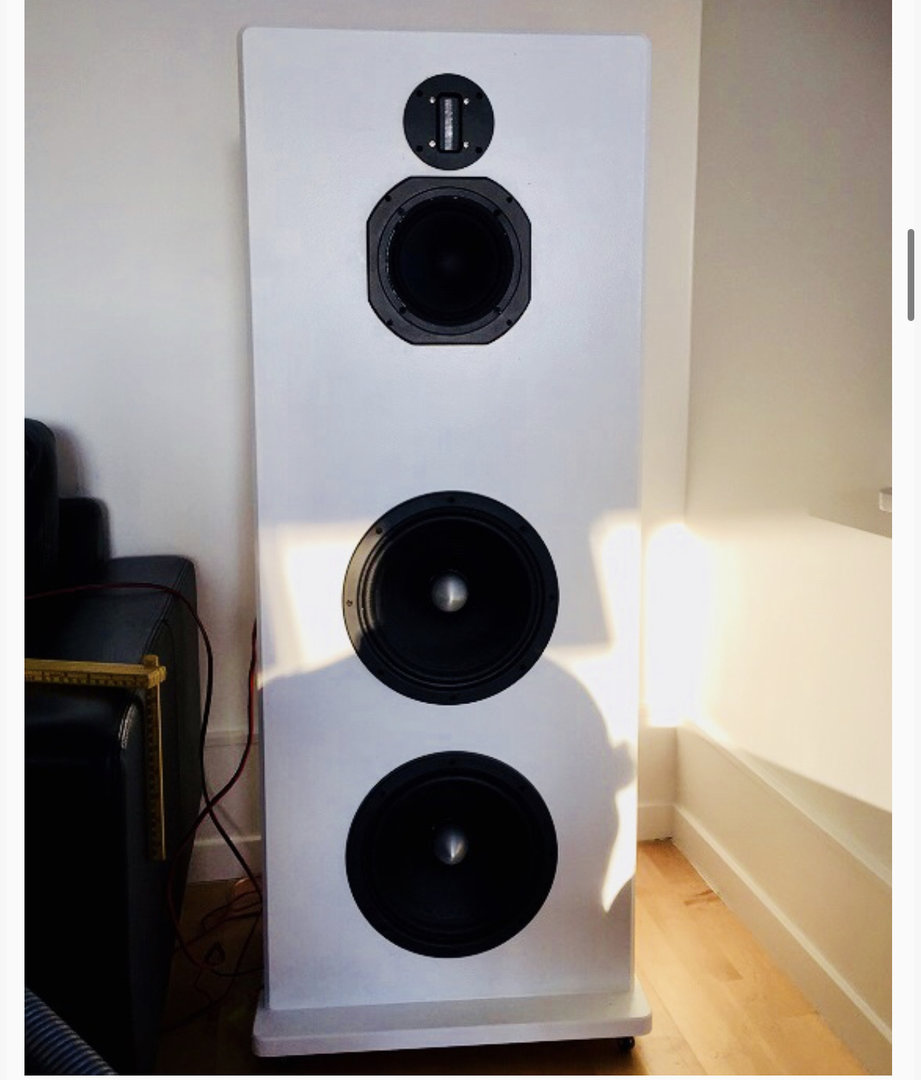

Vis vedlegget 653217 Vis vedlegget 653216

Stilig! Leker med disse om dagen, 2x10" bare..
