En velplassert knekk kan da ikke skade:
|
Hjemme hos Soundmannen
- Trådstarter Soundmannen
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-

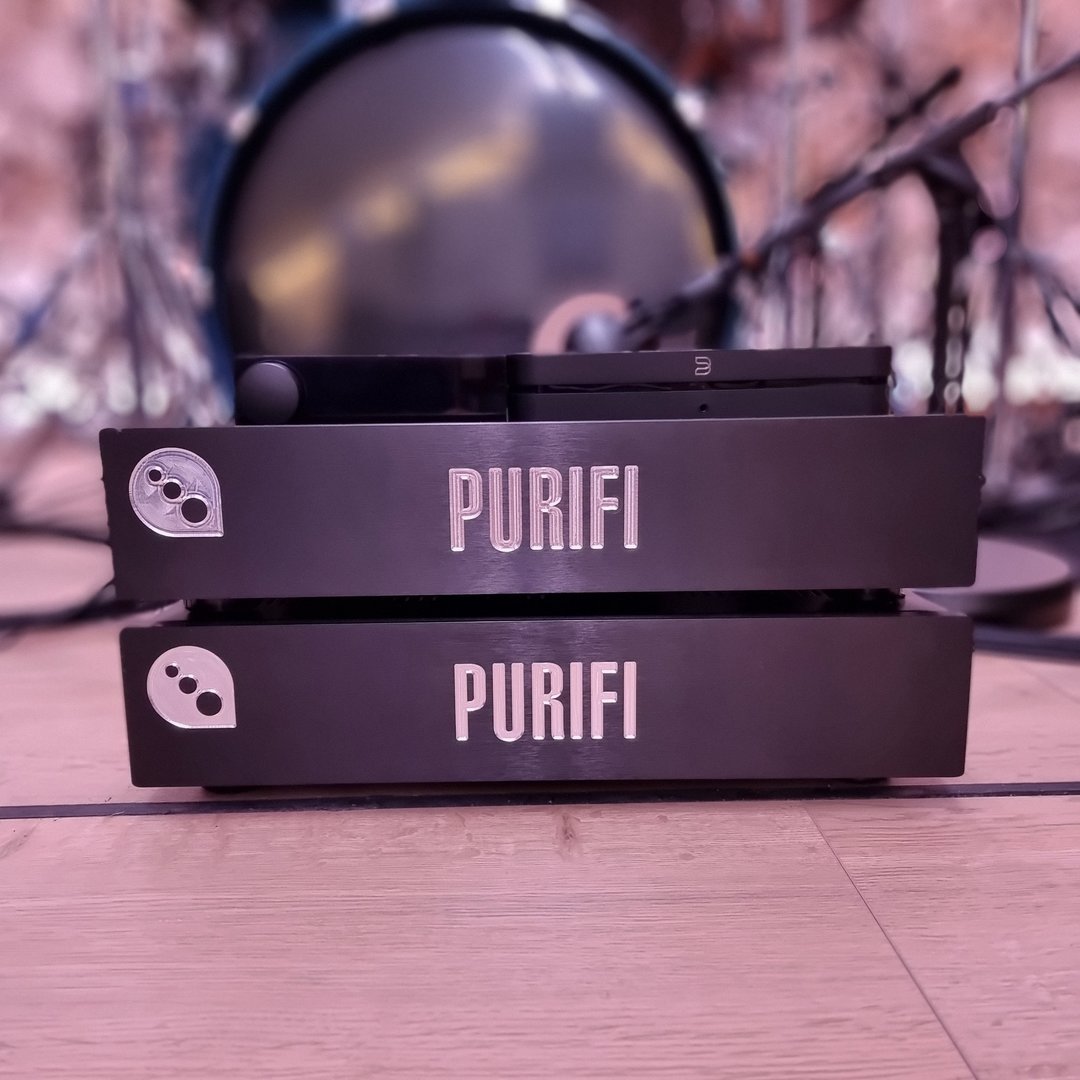

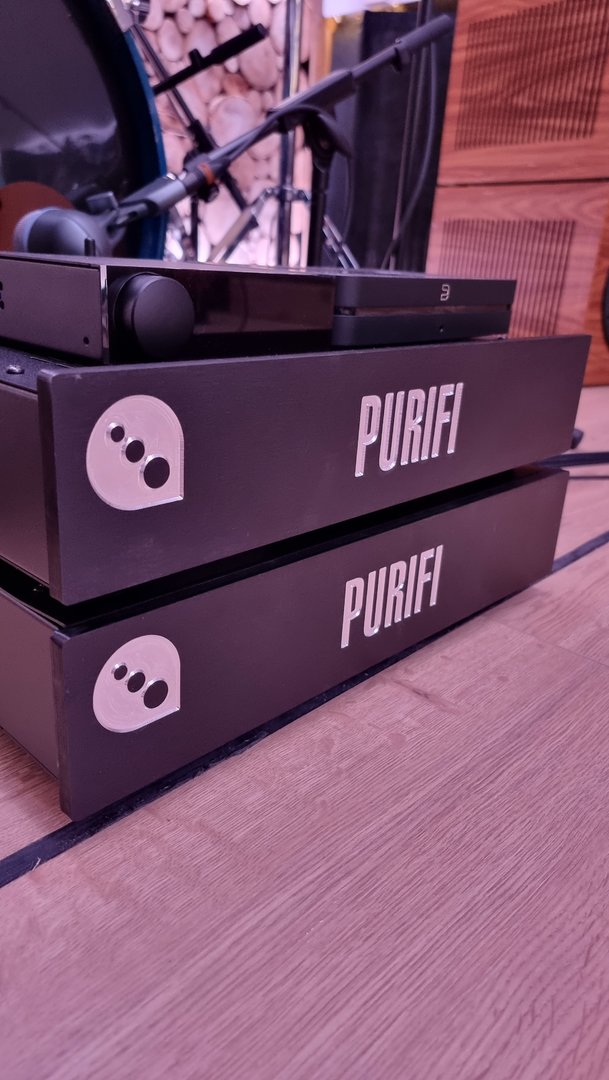

Er Pesante men sikkert samme oppbyggingda. Ja har fikset det og få det til å passe. Bare irriterende estetisk. Selv om det er bakDissipante er iallefall med slik knekk
Lei kræsj med terminalene, men det fikser du nok!
Synes det er meget dårlig av dem. Burde værtfall syntes på bildene... Da hadde jeg valgt noe annet
Kan ikke CNC-kompisen din fikse dette? Var det Trond Nilsen han het?
Vi er på saken
Minnes det var to opsjoner på lokk? Hadde endel Modushop kabinetter og ingen hadde lokk som gikk ned og dekket bakplata. Husker at jeg valgte den dyreste utgaven med litt tykkere alu. Ellers er det jo fine kabinetter, er du fornøyd?
Ser jeg må korrigere meg selv; det var visst Pesante jeg skrudde på sist også. Dissipante med 3mm alu ser nemlig slik ut, så det kan være Naturlyd er inne på noe.Er Pesante men sikkert samme oppbyggingda. Ja har fikset det og få det til å passe. Bare irriterende estetisk. Selv om det er bak
Synes det er meget dårlig av dem. Burde værtfall syntes på bildene... Da hadde jeg valgt noe annet
Tjæh. Først fulgte det ikke med skruer men det skulle di ettersende. Og så er det med bakplate som jeg ikke synes ble noe pent. Hatte topp/bunn vært uten den siste knekken hadde det blitt bra. Og ser ikke helt hva de skal med den.
Var slik jeg hadde håpet på det skulle bli seende ut
Jaja. Det blir så det blir
Ser ut til at du må lage nytt lokk som går i høy bue mellom bakplate og frontplate.
Neida! Tek7 fikser biffen
Da er kablene også ferdig. Bare å finne frem målemik og begynne å jobbe med DSP
Litt mer kabling
Vedlegg
Dette stoler jeg ikke på ett sekund... Blir REW i morgen

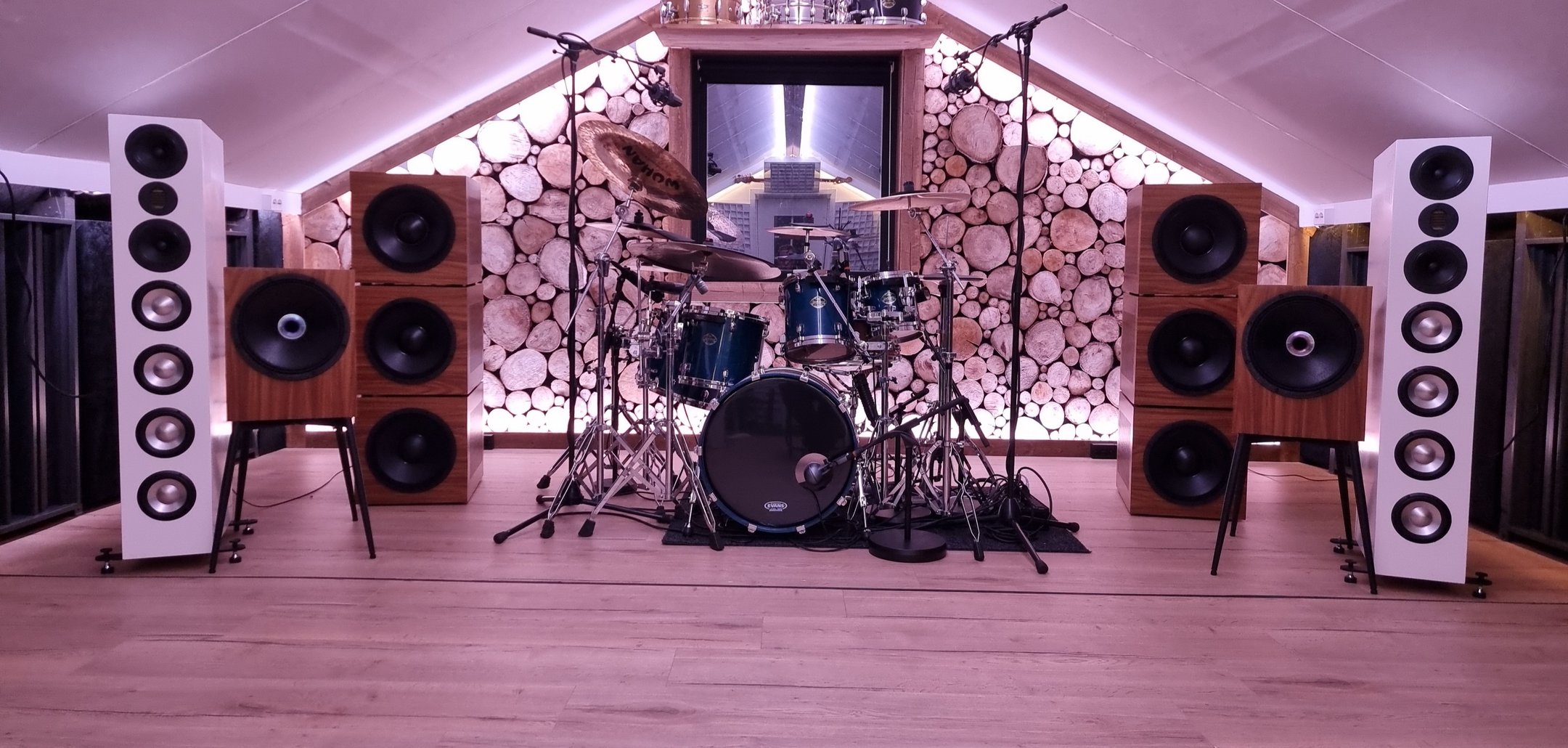

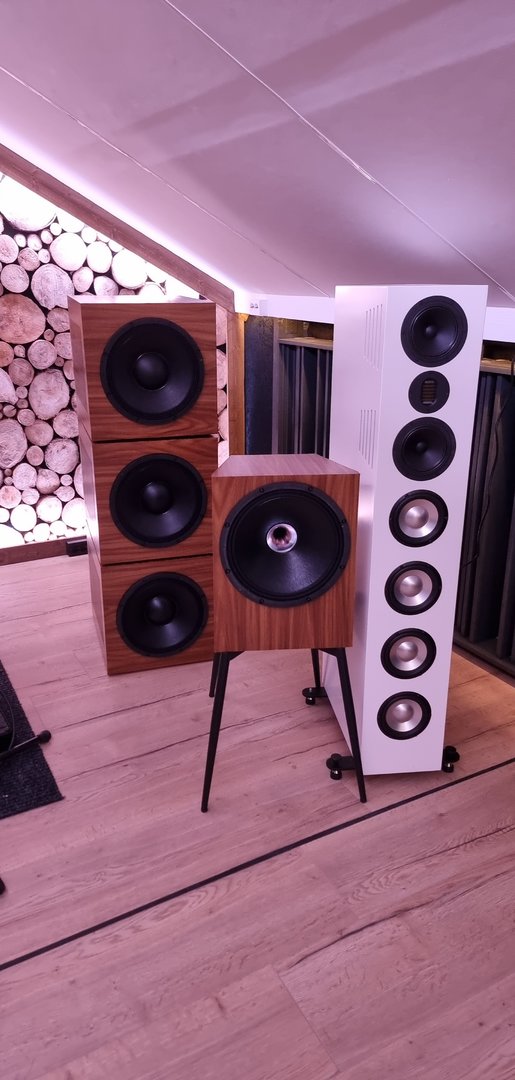

Er kun sub og midbass tårnene.
Litt målinger og lytting i dag. Sub, midbass og mellomtone sitter raskt og er en fryd å ha med å gjøre!
Ringradiator i topp har nok potensiale, men må jobbes en del mer med både på Target og plassering. Men låver godt!
Litt syssel i dag også
Da har jeg fått tatt litt målinger. Målingene er gjort med RME UFX + lydkort, og EMX 7150 mikrofon. Alle målinger er med 1/16 glatting. Prøvde å la Dirac ta seg av alt av EQ osv først for gøy, med det ble bare tull. Derfor ble strategien min å ta alt av Delay manuelt i REW. Også glatting av EQ manuelt med REW og sette filter til ett flatt utgangspunkt. Etterpå blir Dirac brukt til å sette target/house curve. Hvis vi blir venner.

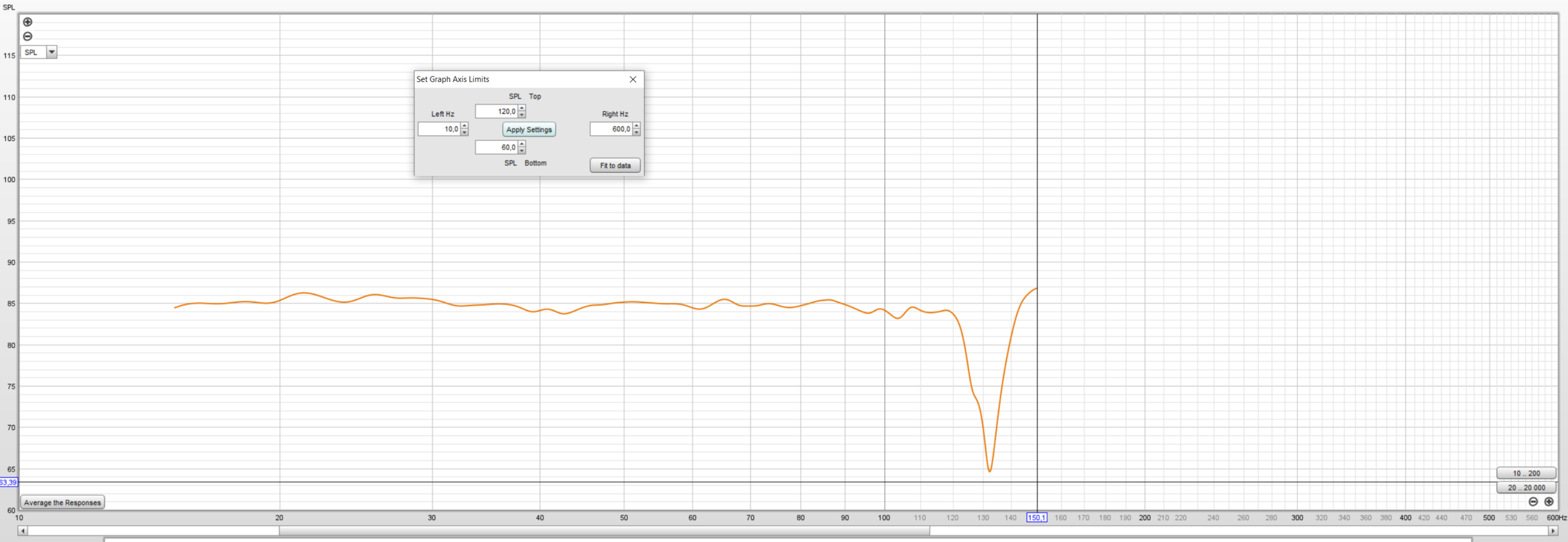

Subbene sammen med litt EQ. Glemte å lagre uten EQ:
Midbass uten EQ:
Mellomtone i Coax uten EQ:
Ringradiator i Coax uten EQ:
Følgende delinger ble gjort:
Sub: Lav pass filter 70hz i 2 orden
Midbass Høy pass filter 70hz 2 orden, lav pass filter 300hz 4 orden
Mellomtone Høy pass filter 300hz 4 orden, lav pass filter 1100hz 4 orden
Ringradiator Høy pass filter 1100hz 4 orden

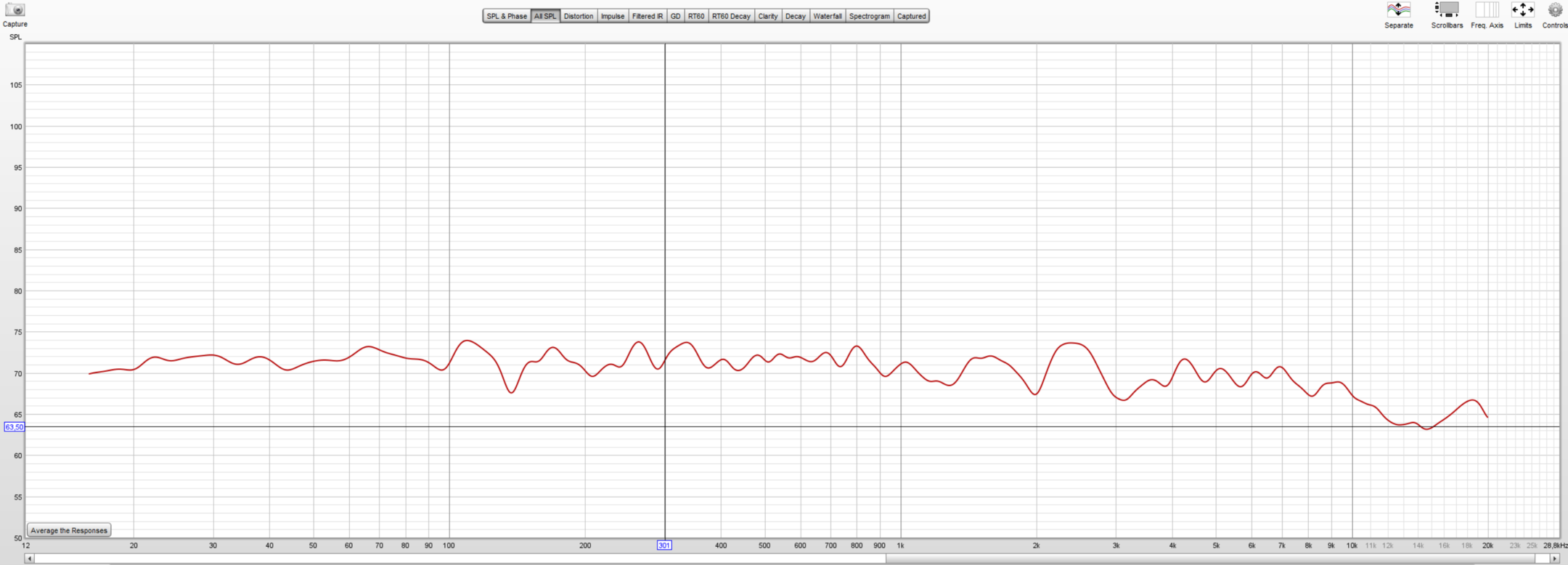

Totalt ble det da slik før Dirac i lytteposisjon:

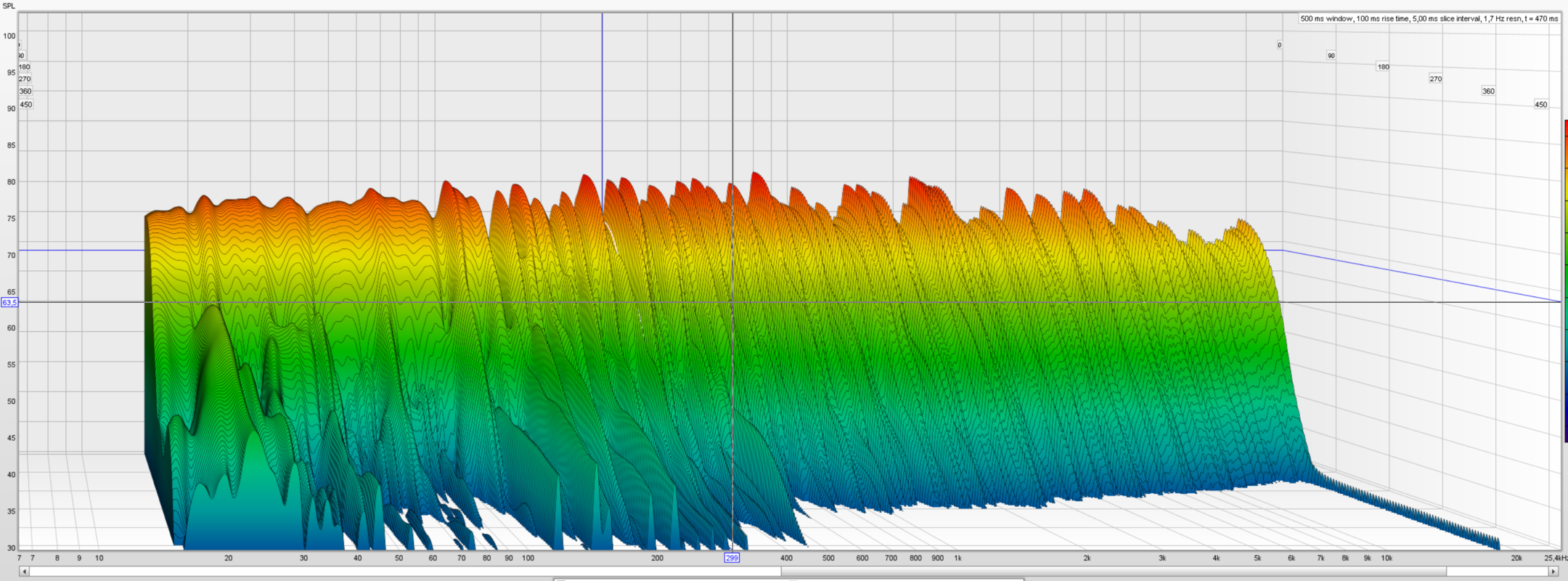

Waterfall totalt:
Resonansene fra 100hz til 500 hz har jeg lokalisert og kommer fra slagverket. Bestilt dempebuter med armer så skal da løse det meste. Prøvde å gjøre noen målinger bare med å legge handa forsiktig på underskinna, og forsvant raskt.
Prøvde å ta målinger i REW med Dirac + Housecurve, men det må jeg forske litt til på. MiniDSP "frøs" når jeg kjørte ett sweep.
Første inntrykket er at bass, midbass og mellomtone sitter ganske bra med en gang hvis mann overser resonansene fra trommene. Bassen er tørr og føles på hele kroppen. Vurderer litt høyere deling mellom midbass og mellomtone så skal testes for å få litt større vokal. Kan også være en target sak som jeg må leke meg litt med. Ringradiatoren låter tøft, men har ikke klart å "temme" den slik jeg ønsker enda. Låter litt hardt ved høyt volum og gir litt lyttetretthet slik den er nå. Så der blir nok den største jobben.

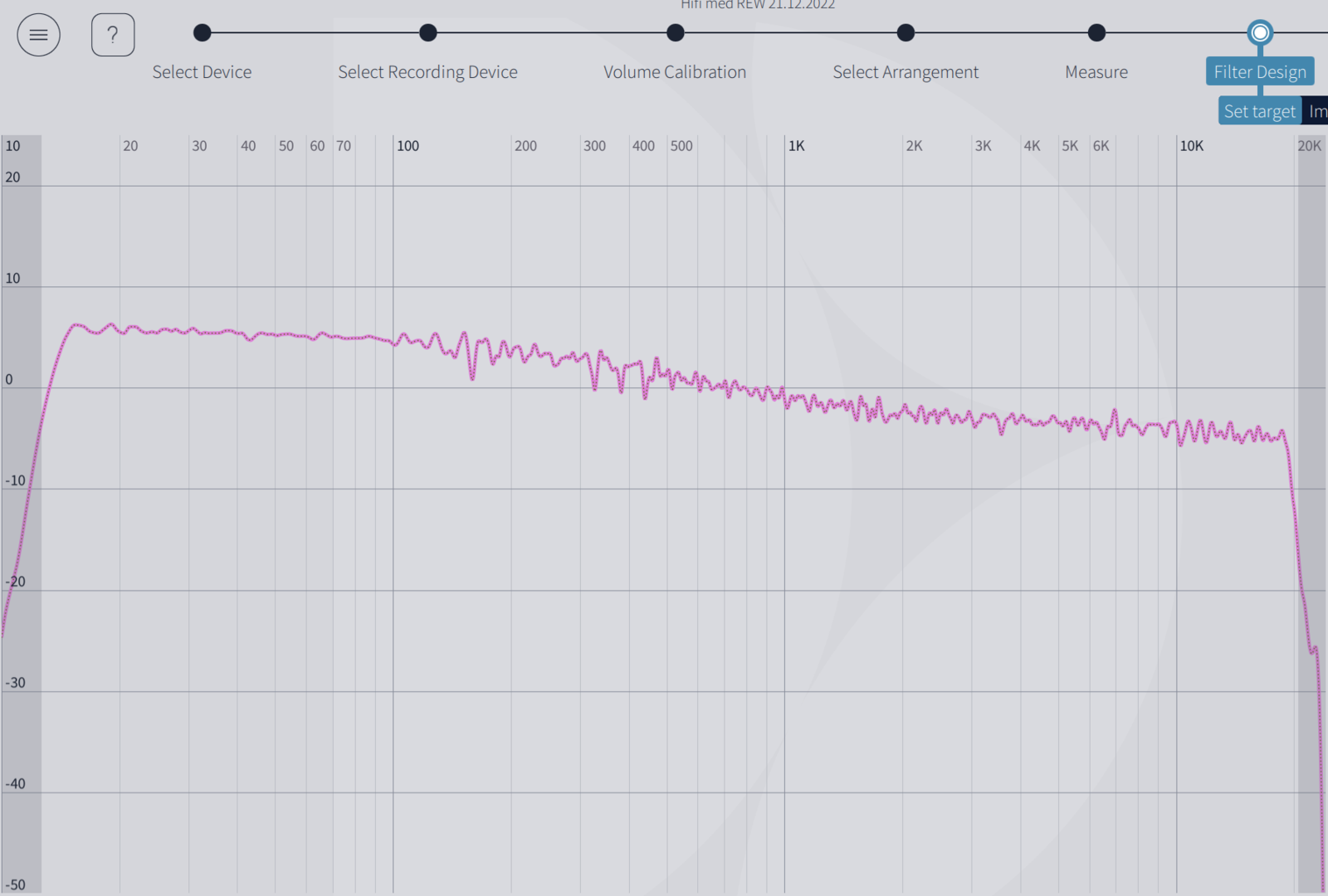

Target fra Dirac:
Nå når dette prosjektet begynner å ta form, klør det i fingrene å bygge noen andre monitorer og sammenligne coax med. Det jeg vurderer litt på er MTM med 2x8" mellomtoner, og en Ribbon Tweeter.
Siden resterende er BMS, frister det jo å fortsette der og har sett litt på :
BMS 8S215
BMS 8S219
BMS 8N515
BMS 8N519
Når mann ser på parameterne isolert sett på disse, så frister det å si at 8S215 og 8N215 er best egnet som rene mellomtoner fra 350hz og opp bl.a p.g.a lettere masse. Samtidig har de på målingene fra BMS litt mer varierende respons enn di to andre, men ser ut som målingene på de er fra 2011 mens resterende er nyere målinger. Kanskje brukt annen smothing?
Noen synspunkter/andre forslag?
Hva med å ta i litt

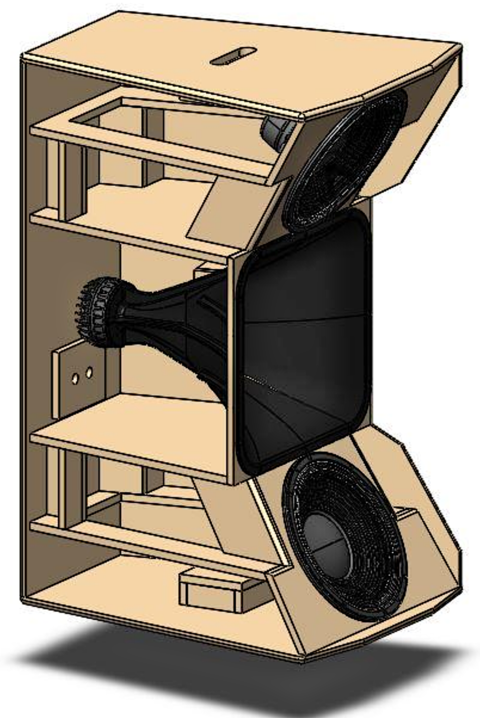

B&C sitt MTM prosjekt 215 CX
Det står litt om det her: https://fohonline.com/articles/tech-feature/dyi-loudspeaker-design-the-bc-215-dcx/
Suggested designs - B&C Speakers
<p>Whether you're building new cabinets for your band or your business, the basics of cabinet design remains the same. Cabinets consist of little more than a well-built plywood box and a basic crossover network. If you are the do-it-yourself type, we are happy to provide some basic design...
www.bcspeakers.com
Eller

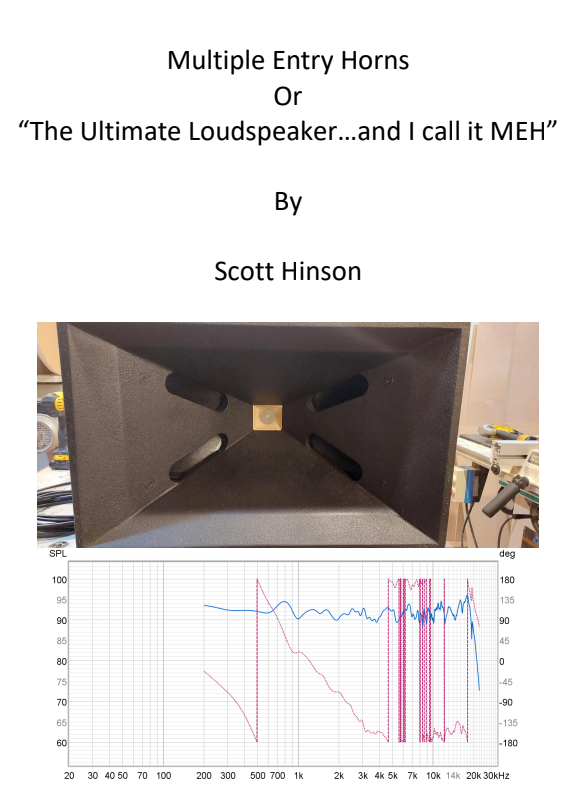

DIYRM
DIYRM. 3 852 liker dette · 208 snakker om dette. Do-It-Yourself Reference Monitorwww.facebook.com
Link til dokumentet: https://drive.google.com/file/d/1nEYlXJosnRQvl0WQ-OPHkClRPTad3WSk/view
Så denne og tenkt jeg kjapt skulle lage et par med de for å sammenligne med eget MEH prosjekt som er i beddingen. Hadde driverne i handlekurven. Men så leste jeg gjennom en gang til. Likte måten han resonerte på. Men litt for skråsikker? Og hvor er målingene off-axis?Eller
DIYRM
DIYRM. 3 852 liker dette · 208 snakker om dette. Do-It-Yourself Reference Monitor
Link til dokumentet: https://drive.google.com/file/d/1nEYlXJosnRQvl0WQ-OPHkClRPTad3WSk/view
Vis vedlegget 878665
Selv synes jeg det er useriøst å publisere sidevis med meninger, bakgrunninformasjon om konseptet uten at Danley får nok cred og så ikke presentere fullstendige målinger.
Tom Danley har fått 2-3 sider med sin patent diskutert, så det er vel ikke noe galt med dette.
Det er synd som du seier at han ikke har inkludert "off axis" målinger. Så jeg har etterspurt disse på Facebook siden hans nå.
Den deles på 70hz. Som jeg har skrevet lengre opp, kommer nok dette av tammene til slagverket som resonerer noe voldsomt sammen med øvre bass/nedre mellomtone
Har fundert på denne også. Men i lokket/kardioide. Naboen venter inn horn så skal høre på hans oppsett først. Jeg er litt skeptisk til horn, men skal også sies at jeg ikke har hørt så veldig mange horn systemer til hifi som jeg har likt. Også har jeg ikke den største lytteavstanden. Det som har best erfaring med per nå, er nok bånd diskanter. Men alle typer har sine dårlige og knall gode søsken så er ikke helt utelokketHva med å ta i litt B&C sitt MTM prosjekt 215 CX
Det står litt om det her: https://fohonline.com/articles/tech-feature/dyi-loudspeaker-design-the-bc-215-dcx/
Suggested designs - B&C Speakers
<p>Whether you're building new cabinets for your band or your business, the basics of cabinet design remains the same. Cabinets consist of little more than a well-built plywood box and a basic crossover network. If you are the do-it-yourself type, we are happy to provide some basic design...
www.bcspeakers.com
Vis vedlegget 878660
Dette må jeg lese litt mer på!Eller
DIYRM
DIYRM. 3 852 liker dette · 208 snakker om dette. Do-It-Yourself Reference Monitor
Link til dokumentet: https://drive.google.com/file/d/1nEYlXJosnRQvl0WQ-OPHkClRPTad3WSk/view
Vis vedlegget 878665
Da har jeg gjort litt målinger av ringradiator med og uten mostander i serie for å se om det er noe forbedringspotensialer der. Alle målingene er gjort uten filter, og level matchet.
Målinger Ringradiator uten motstand:
Målinger Ringradiator med motstand på 3,3 ohm:
Målinger Ringradiator med motstand på 5,6 ohm:

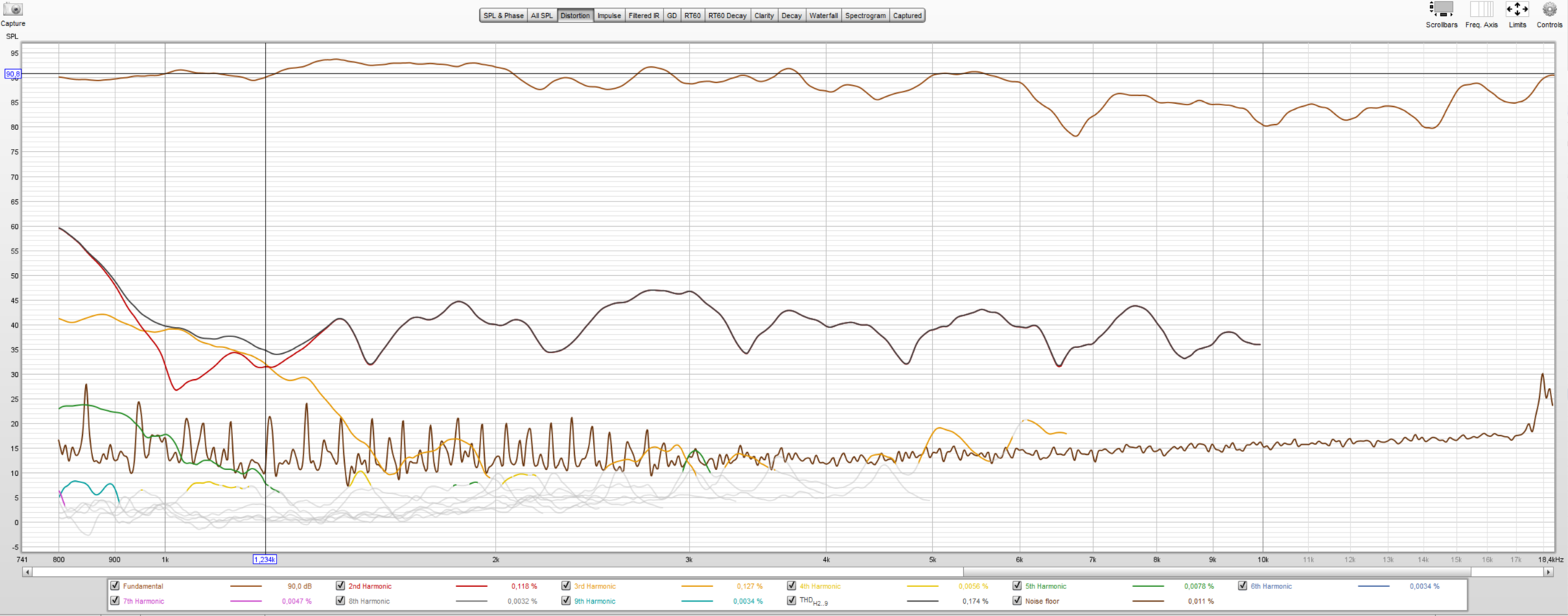

Målinger Ringradiator med motstand på 12 ohm:
Frekvensrespons sammenlignet med hverandre:
Noise Floor ser ut til å bli roligere for hver gang motstand økes
THD rører seg nesten ikke. type <1 fra den beste til den dårligste
Harmoniske forvrenginger ser generelt litt roligere ut på den største motstanden.
Så ser ut som kanskje 12ohms motstand i serie kan hjelpe på
Hva er det du ønsker å oppnå med motstandene? Redusert output fra driveren?
Det er mest for å se om det har en positiv effekt på THD, CSD og ETC
hvor fikk du tak i stativene/stolene ???
Jysk. Husker ikke hvilken modell men var en billig stol jeg slaktet
Laget to forsalg med 2x8" + AMT. Begge har frontbaffel tiltet 5 grader, bare den ene har i tillegg mellomtonene tiltet.

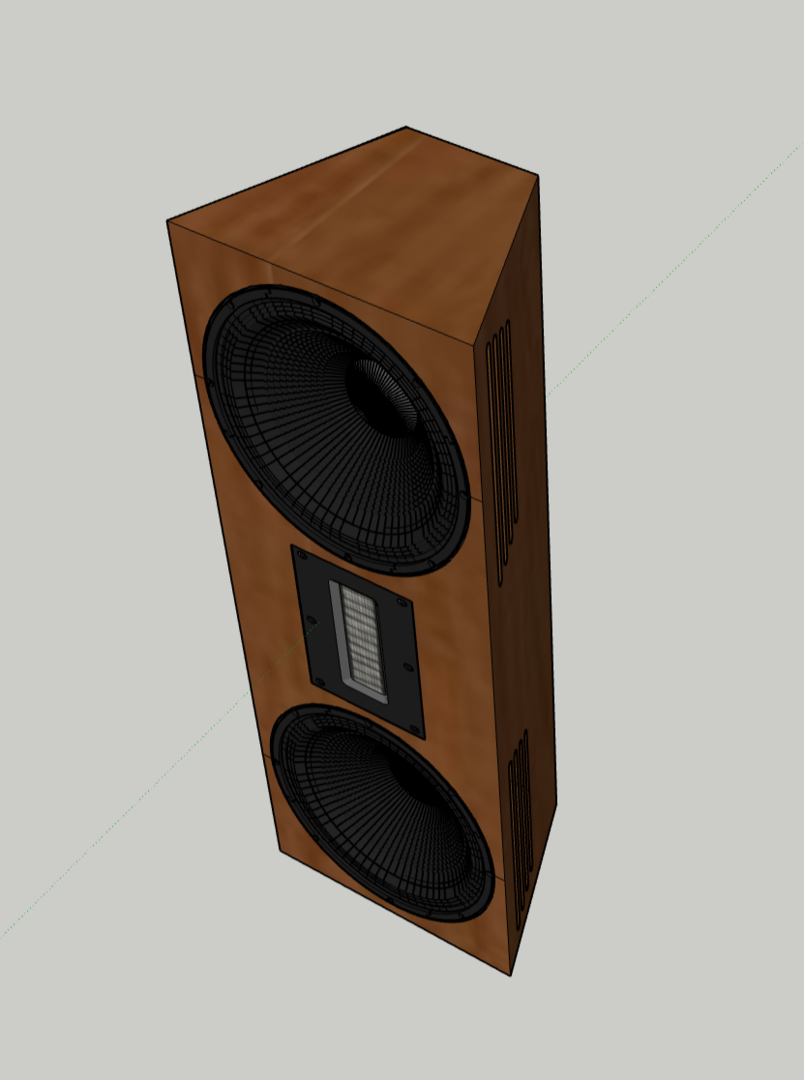

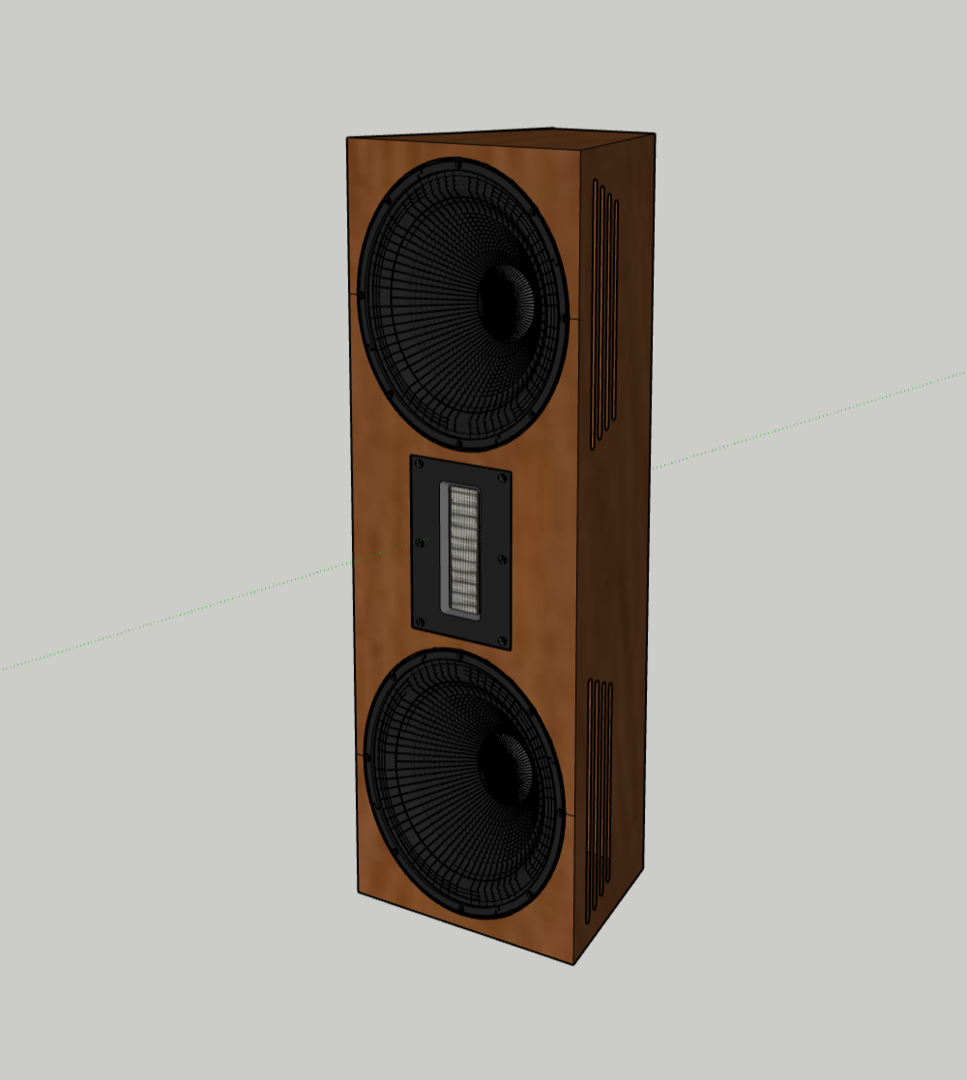

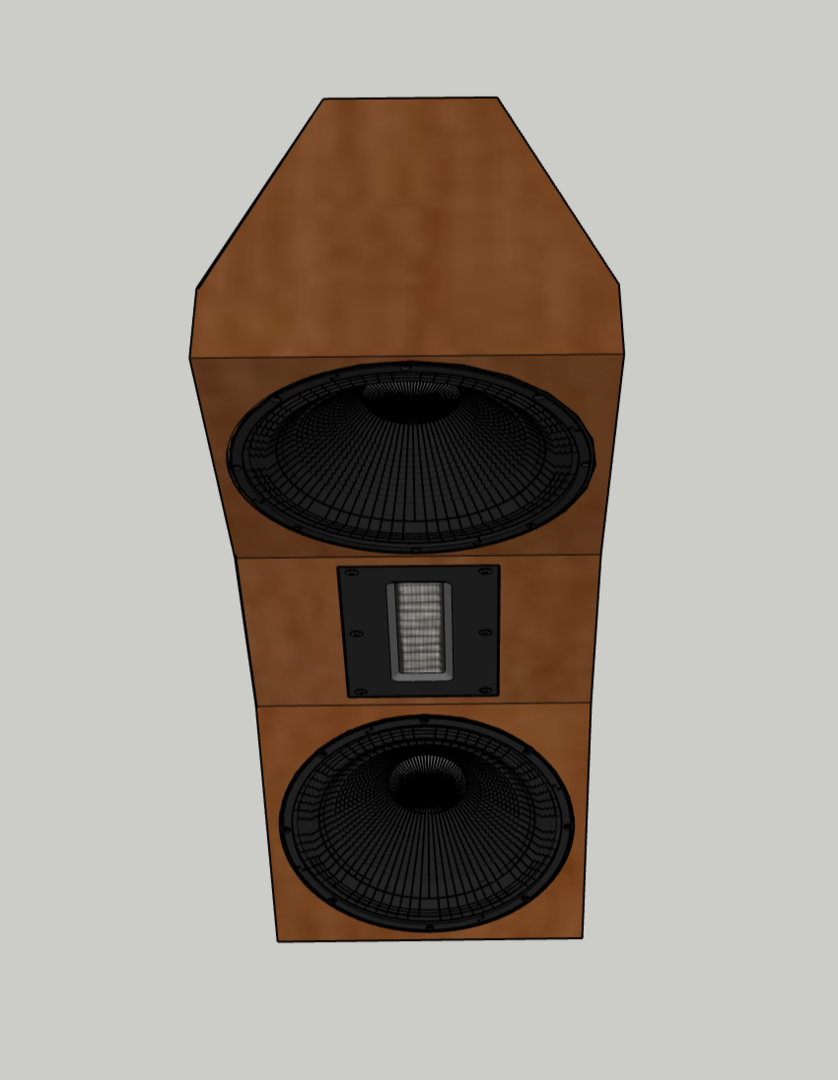

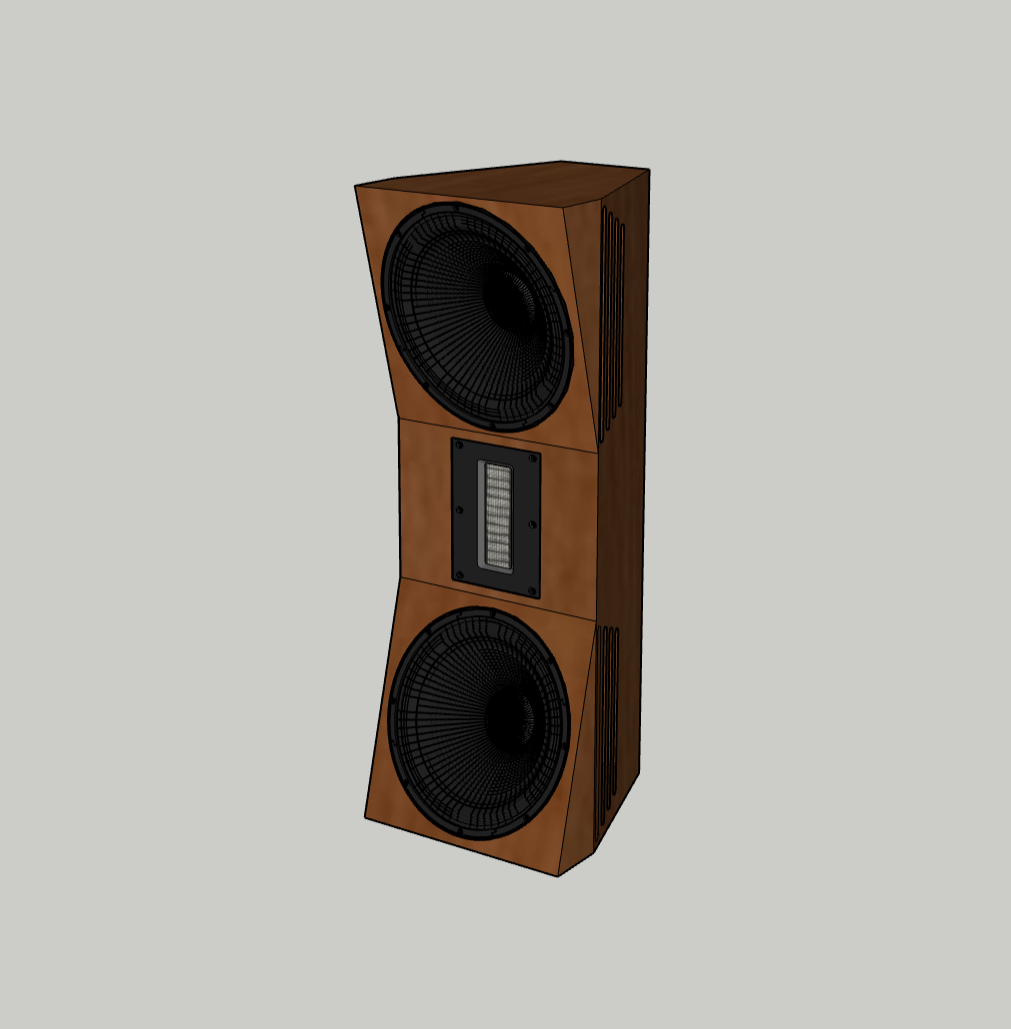

Forslag 1 til monitor:

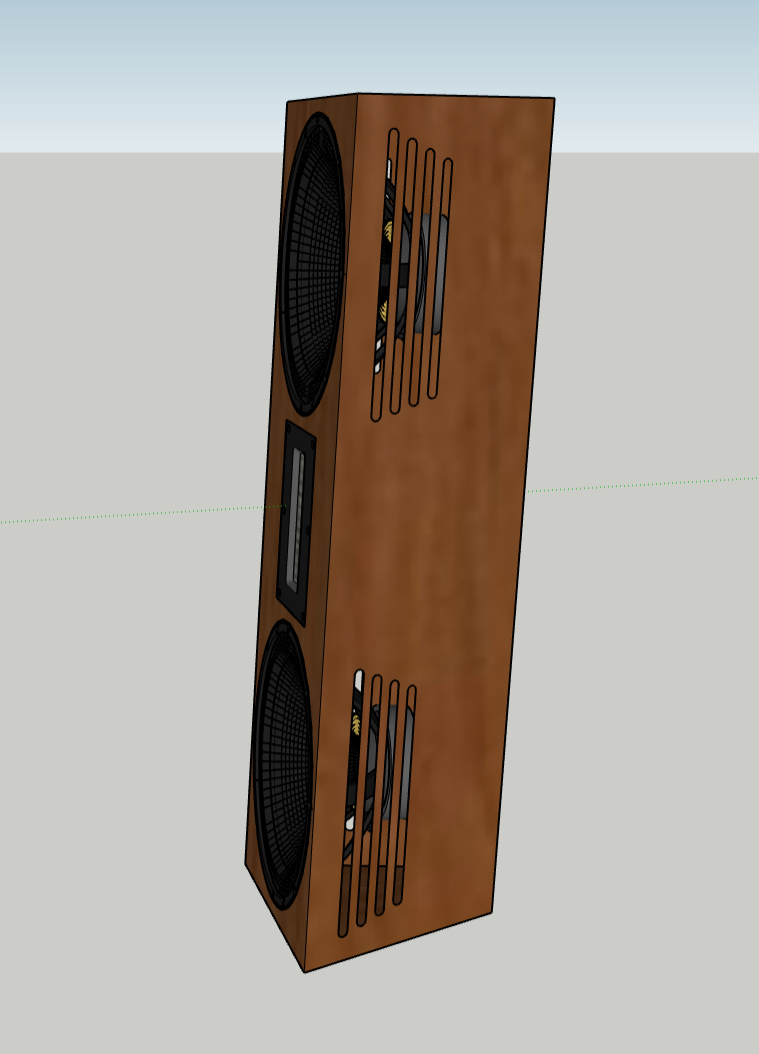

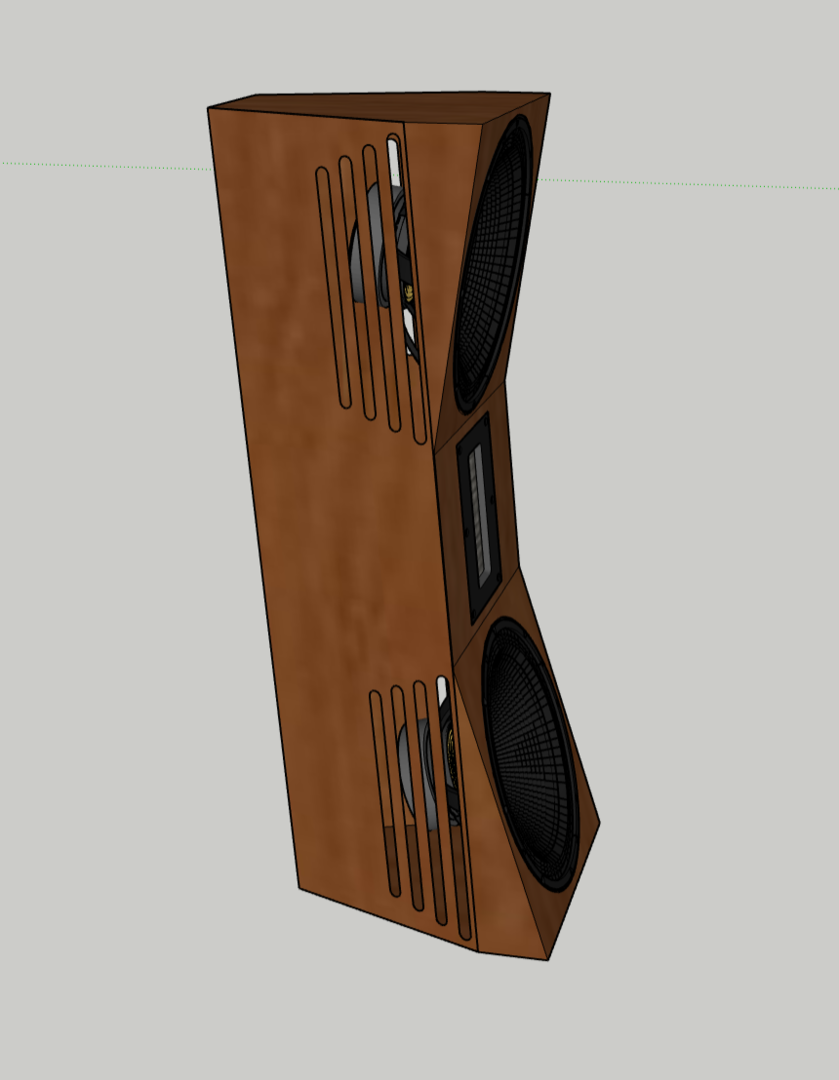

Forslag to som er ganske lik, bare med tiltet mellomtoner:
Vedlegg
Husk bare sprednings bildet på en AMT er smalt. Velg størrelse med omhu.
Jeg har et par Beyma TPL-150H og de er super detaljer, men krever at du sier akkurat i sweet spot. 10-15cm ut på 2.5-3 m avstand og detaljer forsvinner.
Skråstilt mellomtoner vs vinkel må også velges avhengig av frekvensgang (off-axis frekvensgang) vs vinkeling mot sweet spot.
Ja til dette, stort JAAA!!
Så bra har også sett en del 10" som kan være interessane. Som f.eks Faital Pro 10 PR/FH og 18sound 10NDA610Sist redigert:
Joda AMT er bare en av kandidatene. Også interessant mindre horn, ribbon osvPå en MTM er vel valg av drivere litt kritisk for å unngå kamfiltereffekter, det blir fort litt problematisk med store drivere med tanke på CC-avstand. Ideelt skulle man hatt en diskant løsning som er liten i fysisk størrelse men samtidig tåler lav deling.
Parabolsk form må være for å unngå kanselleringer, men da tror jeg ovenstående er langt viktigere.
Jeg har utelukkende god erfaring med Faital Pro, har selv brukt 15FX560, de låter dritbra, rett og slett. Men 18sound ryktes jo helt rå!Så bra har også sett en del 10" som kan være interessane. Som f.eks Faital Pro 10 PR/FH og 18sound 10NDA610
Det er godt poeng og derfor jeg så på 8" i starten. Skal mest sannsynlig deles litt lavt (så lavt som mulig) så kan gå greit med 10 også hvis mann har tunga rett i munn
