Impulse H6 - et forsøk på en clone.

[Torris]

ok, det var bare positivt ment.
Det er jo en veldig kjekk tråd å lese igjennom, informasjonsrik for de som kanskje har lyst til å prøve å bygge de.
Er det lagt ut noen tegninger på kassen?



[Haavard]

ok, det var bare positivt ment.
Det er jo en veldig kjekk tråd å lese igjennom, informasjonsrik for de som kanskje har lyst til å prøve å bygge de.
Er det lagt ut noen tegninger på kassen?

Fint du liker den, jeg kunne vel oppfattes litt skarp i kanten.
Det er ikke lagt ut noen delefilter eller tegninger. Jeg har dem på min data, og de som bygger får dem. Har ikke giddet å poste dem her, men sender heller til dem som vil bygge. Filter har også variert litt avhengig av diskant og elementer en bruker.

HÅvard



[norcad]

Ser nå at dataene jeg har på Monacor avviker noe fra databladet, bl.a med tyngre membran og lavere følsomhet.
Det er nok antagelig fordi i følge mattematikken må enten mms eller cms være høyere hvis resten av dataene skal stemme.
Følsomheten regnes ut fra Fs, Vas og Qes. Jo høyere Fs og/eller Vas og lavere Qes, jo høyere er følsomheten.
Mao jo dypere bass de spiller og mindre kasse de trenger, jo lavere blir følsomheten. Veldig enkelt forklart!
Nå er nok ikke denne formelen eksakt vitenskap, så det er mye mulig at Monacor elementet har litt høyere følsomhet enn hva utregningene tilsier.

I praksis vil ikke dette ha så mye å si annet enn på hvor mye diskanten må dempes.



[Haavard]

Har sjekket litt mer dette Monacor elementet.
Det har nærmest identisk følsomhet, vas, qts som Vifa. Fa er lavere, noe som ikke gjør noe. Blir spennende.
Solid ser det ut også.

Focal er bestillt til FallenA.
Det samme mdf. Hadde ikke på lager på Toten.
Sjekker nå ut kvalitet på de lekre pluggene fra Meniscus.
Har også spurt han om hans mening om
- dyre kondiser i zobel
- og om det finnes high end motstander til delefilter.

Håvard



[Lydfreak]

- og om det finnes high end motstander til delefilter.

Håvard

Jeg har ikke testet så langt, men det ryktes at det finnes sådanne av type high-end i danmark. http://www.duelundaudio.com/Resistors.asp



[Haavard]

og prisen er?

håvard



[Lydfreak]

og prisen er?

håvard

Mener å huske 120,- DKK eks. moms pr. stk.



[BangBang]

Har sjekket litt mer dette Monacor elementet.
Det har nærmest identisk følsomhet, vas, qts som Vifa. Fa er lavere, noe som ikke gjør noe. Blir spennende.
Solid ser det ut også.

Focal er bestillt til FallenA.
Det samme mdf. Hadde ikke på lager på Toten.
Sjekker nå ut kvalitet på de lekre pluggene fra Meniscus.
Har også spurt han om hans mening om
- dyre kondiser i zobel
- og om det finnes high end motstander til delefilter.

Håvard

Det blir spennende!
Duelund er jo gode greier, ikke så dyre når man snakker om motstandene heller



[Haavard]

Dyrt, 500 kroner per par?
Er i tvil om det er verdt det. men det kan kanskje andre si noe om.

Håvard



[BangBang]

Dyrt, 500 kroner per par?
Er i tvil om det er verdt det. men det kan kanskje andre si noe om.

Håvard

Hadde vært greit med noe feedback ja



[ØivindJ]

Neee, flasan i helskåten . Får bare blåse i tegne-programmer og frese-jiger tror jeg. Synd men, tar for mye tid å få i orden.

Noen som vet hva slags lim en kan bruke imellom to mdf plater som også skal lakkes?



[Haavard]

Neee, flasan i helskåten . Får bare blåse i tegne-programmer og frese-jiger tror jeg. Synd men, tar for mye tid å få i orden.

Noen som vet hva slags lim en kan bruke imellom to mdf plater som også skal lakkes?

Få noen bilder da, se om vi kanhjelpe deg.
To mdf plater limer du med trelim. <gjerne vinterlim.
Håvard



[bambadoo]

Brukt både vanlig trelim og såkalt PU lim. PU ekspanderer endel så om du ikke har vært 100% nøyaktig med sagingen så er dette en "god" løsning for å tette evt. lekasjer ved sammenføyning.



[ØivindJ]

Takk for tips dere.

Få noen bilder da, se om vi kanhjelpe deg.

Så langt har jeg dessværre bare brukt tid på å fundere på designet, lete etter tegneprogram, og prøvd å få frest en av delene billig igjennom en "mellommann".

Nå gir jeg det opp. Fant fram linialen i forrigårs og ringte et annet treverksted i dag.



[ØivindJ]

Finner nok ut av hvordan de skal bli.

Haavard: Med tanke på fineering, det er ingen spesiell grunn til at disse ikke skulle kunne bygges med full bredde på frontpanelet, fremfor at sideplatene går helt frem ?

(stadig med 154mm innvendig bredde naturligvis)



[Haavard]

Finner nok ut av hvordan de skal bli.

Haavard: Med tanke på fineering, det er ingen spesiell grunn til at disse ikke skulle kunne bygges med full bredde på frontpanelet, fremfor at sideplatene går helt frem ?

(stadig med 154mm innvendig bredde naturligvis)

det viktigeste er innvendig mål.
Og slik jeg tolker deg vil også utvendig mål bli det samme? Eller.
Jeg ser nok det sm en fordel å lime front mellom sideplatene.
hva slags fines skal du bruke? Veldig tynn eller 5mm bjørk kryssfiner.

Håvard



[ØivindJ]

det viktigeste er innvendig mål.
Og slik jeg tolker deg vil også utvendig mål bli det samme? Eller.
Jeg ser nok det sm en fordel å lime front mellom sideplatene.
hva slags fines skal du bruke? Veldig tynn eller 5mm bjørk kryssfiner.

Håvard

Bredden(utvendig) blir 2mm større da det er 16mm plater å få tak i, mens det er oppgitt 15mm på tegningen. Pluss veldig tynn fineering.

Så for meg at fineeringen blir noe greiere med full bredde på front, men det er ikke sikkert det spiller særlig stor rolle.

Kanskje lettere å eventuelt bruke skruer i tillegg til lim med den tykkere frontplaten mellom de tynnere sideplatene. Har det noe for seg? Andre fordeler?

Ellers blir utvendig mål kanskje noe større helt nederst ved spikes`ene som nevn, men ikke mye.



[el_mariachi]

Vet ikke om det er til noen hjelp men det står et par Vifa C17 WH-09 8ohm til salgs.
Finn-kode: 20598481



[Haavard]

Ville unngått skruer tror jeg.
problemet er å ha nok tvinger. Kjøp deg en kjeks maskin på claes. Da er det lett å lime.
Sterke fuger også. Hvis du limer front, topp og bakplate før du legger på siste sideplate, så mener jeg det er det enkleste.

Håvard



[Haavard]

Da er bilder på vei FallenA.

Håvard



[BangBang]

Da er bilder på vei FallenA.

Håvard

Gleder meg!



[Haavard]

Da er jeg rimelig godt i gang med par nummer 5.
FallenA sitt blir som de andre, kanskje med noen små forandringer.

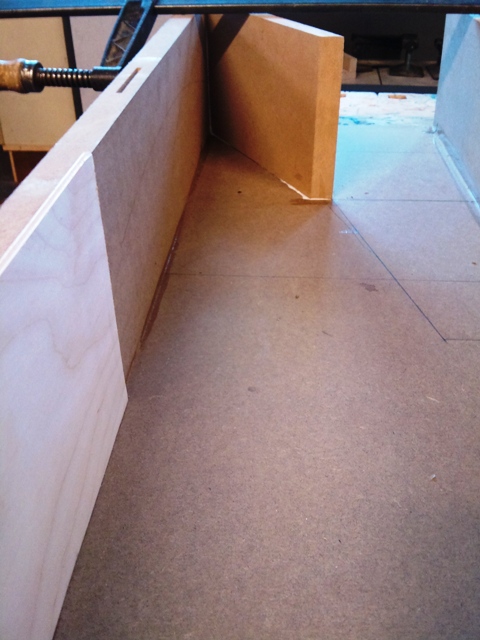

Har nå limt front, topp og bakplate sammen. I morgen skal jeg lime en plate kryssfiner innvendig på frontplaten. Dette for å kunne feste islagsmuttere til å feste elementer. De er vanskelig å feste i mdf. Tegner vel opp hornet også i morgen tenker jeg.

Diskanter er på vei fra Nederland. Pakken fra meniscus audio tar litt tid, de hadde ikke spoler på lager. Jeg venter litt til. Mangler nå bare en kondis fra Jantzen.

Det er kjekt med kjeksmaskin.

Håvard



[Haavard]

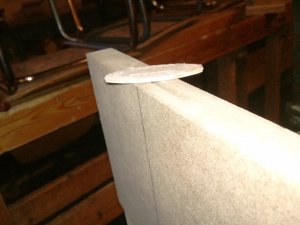

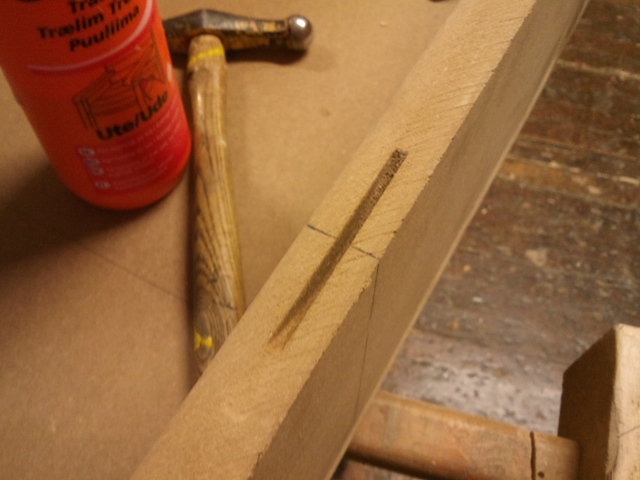

Her er kjeksen, ikke like smakrik som Marie kjeks, eller favoritten Gjende med sjokoladeovertrekk.

Håvard



[Haavard]

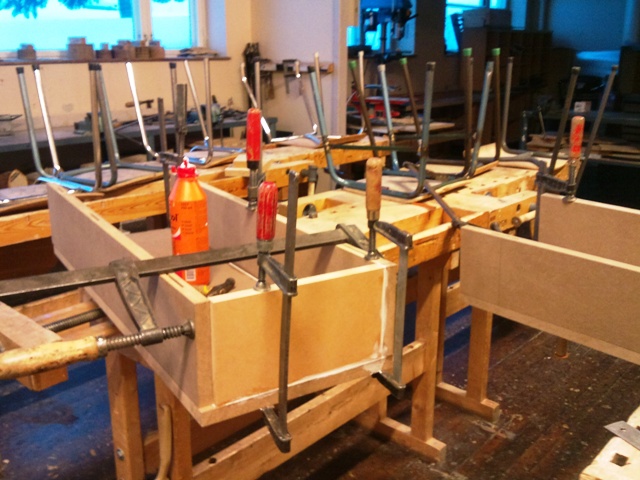

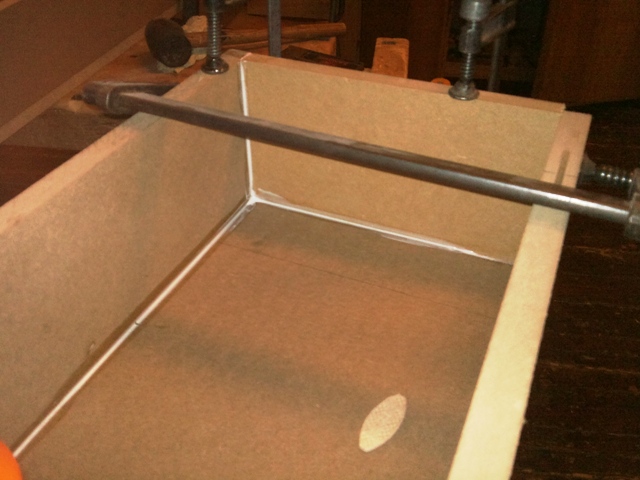

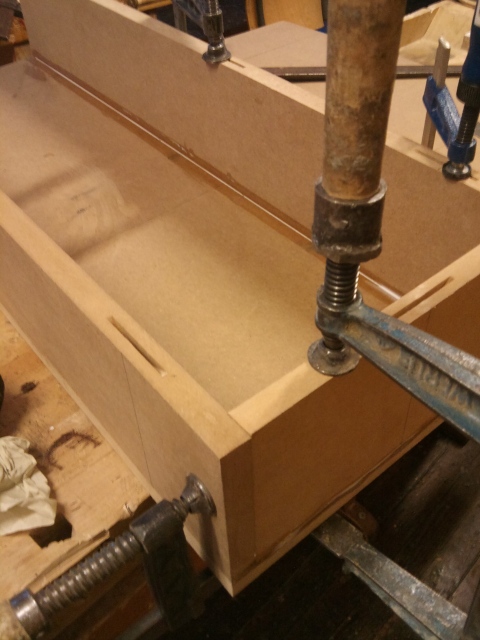

Litt lime og tvinge bilder.
Glad jeg kan jobbe på skolen, der er det varmt og der har jeg et godt utvalg av tvinger. Bare så du veet det FallenA, platene dine ble kappet i går kveld, ute. Det var kaldt i garasjen, men de ble perfekte. Cryogenisk behandlet.

Håvard



[BangBang]

Cryogenisk behandlede kabinetter..... DET må vel kunne kalles high end! ;D
Dette virker meget lovende Haavard



[Kaare G. Opsahl]

Ville unngått skruer tror jeg.

Snakket med fattern ang. skruer. Han ville ikke fineert med bare trelim imellom mdf-delene.

Spurte ikke om "kjeks", men: Noen som har en god grunn til å unngå skruer?

(Tenker da på å bore igjennom langsiden på de tynne platene inn i kortsiden på de tykkere platene)

Hvordan går det med prosjektet Øyvind?



[ØivindJ]

Tar skrue spørsmålet på pm.

Må avtale en liten familiemiddag for å få overlevert deleliste. Får til det denne uka.

Øyvind har fått kunstig gjenoppliving i form av tilbud om telefonhjelp ;D

Takker , plinger om det er noe.



[Haavard]

Tar skrue spørsmålet på pm nå.

Må avtale en liten familiemiddag for å få overlevert deleliste . Skjer sannsyligvis denne uka.

Øyvind har fått kunstig gjenoppliving i form av tilbud om telefonhjelp ;D

FallenA, ikke mye jobbing før i neste uke. Må til Lillehammer på studier. Jobbe i helga, frist for søknad til videregående 1.februar for elever som søkes inn etter individuell vurdering.

Håvard



[BangBang]

Det er spennende å følge progresjonen. Vil også gjerne høre dine tanker om hva du vil gjøre forskjellig fra de andre klonene.



[Haavard]

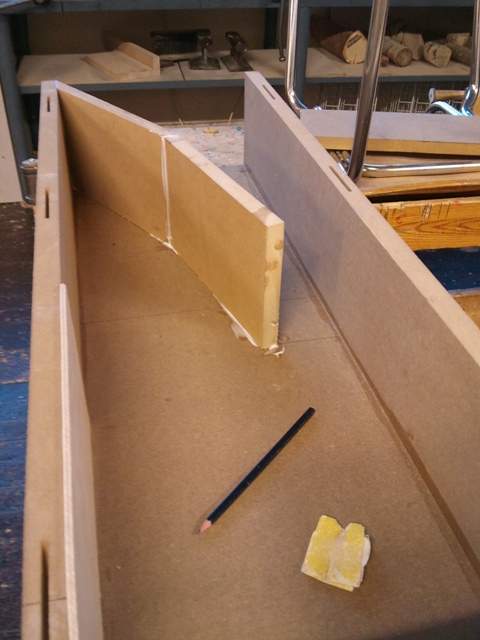

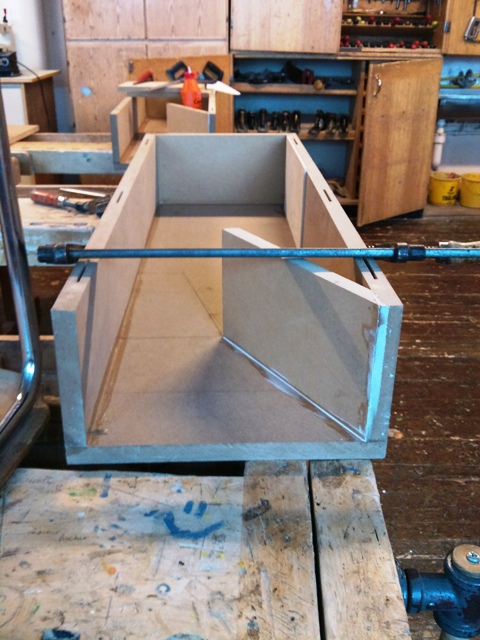

Da er flere bilder på vei.
Da kan vi vel røpe at disse klonene vil bli finert med 5mm bjørkefiner. Vil da legge fineren slik at den danner en ramme i fronten, det vil si at de mørke endene vil synes i front. Har gjort dette før på et annet par, og det ble veldig fint. Blir litt jobb å lime dette, men når det er gjort så er det bare å pusse de fine.

Hva annet blir forskjellig da?
Vel, nå er det Monacor som står for tur. Håper og tror at dette elementet vil være like vellykket som som Vifa C17 WH elementene. Målemessig er det rimelig identisk med C17 WH16-08. Per i dager det vel bare to som har disse elementene utabords, H6 og Clintern. Forskjellen er at Monacor går dypere. Vi får se. Håper å lokke 65finger og Impulse oppover til en prøvelytt før de går sørover. Da vil jeg også teste et Seas element i samme slengen. Det hadde vært fint om jeg kunne finne et element som kunne være på markedet en stund framover.

Håvard



[ØivindJ]

Har blitt satt litt ut av spill med brukket ankel

Svart arbeid lønner seg visst ikke ;D

Skal få overlevert de målene iaf, så får vi se.



[Haavard]

Har blitt satt litt ut av spill med brukket ankel

Svart arbeid lønner seg visst ikke ;D

Skal få overlevert de målene iaf, så får vi se.

Er platene dine ferdig skjært?
KOmmet så langt?

Håvard



[Kaare G. Opsahl]

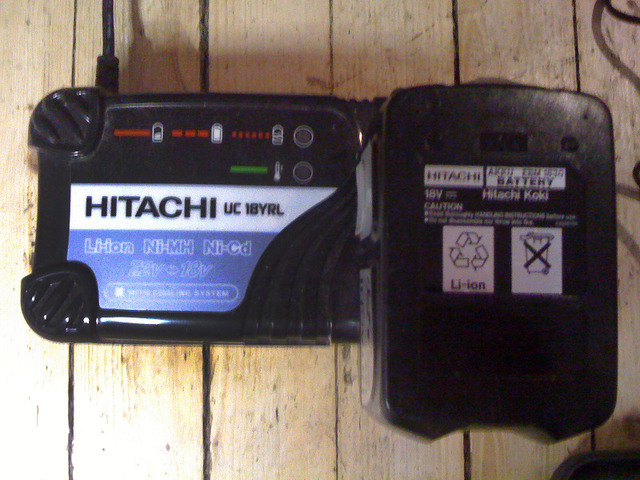

Kong H kom en tur innom i stallen i helgen. 65finger hadde fått ordre om å være guide i oslo. kong H skulle oppgradere delefilteret i et par hvite (de har vært i min eie) H6 cloner. Mot Kong H´s vilje og viten ble det tatt et par bilder. her er det første. kong H´s highend batteri og lader til superdrillen (koster 11.000.-)



[Kaare G. Opsahl]

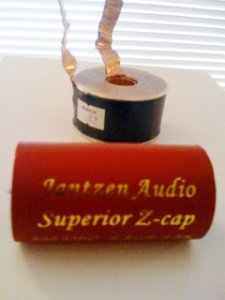

Dingser som skal loddes inn i delefilteret



[Kaare G. Opsahl]

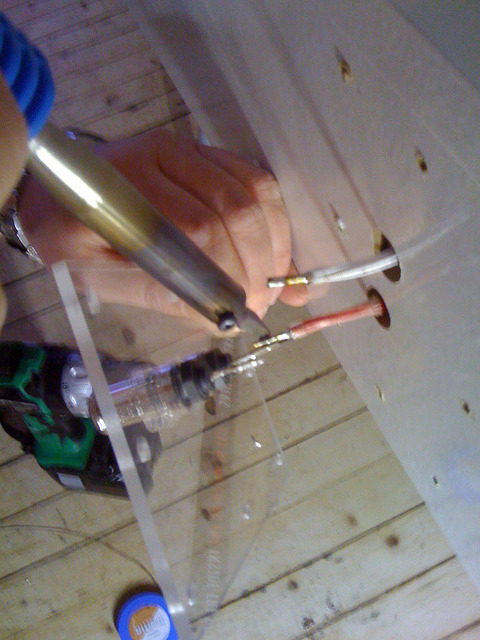

Et bilde av fingrene til Kong H som bedriver yndlingsaktiviteten. Lodde Oblivionkabler til WBTterminaler



[Kaare G. Opsahl]

han klippet og herjet på forrige bilde :-[ nå lodder han



[Roberten]

Billedbrev, nå også featuring Hitachi Koki ! Gulle godt.



[Kaare G. Opsahl]

Drillen er ikke så dyr!!!



[Roberten]

Drillen er ikke så dyr!!!

Jeg vet, jeg har to attenkommaetellerannet selv. Og en kjempestilig batteridrevet slagbormaskin på enogtyvekommanoe volt. Men jeg synes det var artig at du dro det helt ut, sånn prismessig. Dessuten så er Hitachi Koki så flott navn. Nesten like fint som Powell Peralta og Massey Ferguson.



[Kaare G. Opsahl]

Drillen er ikke så dyr!!!

Jeg vet, jeg har to attenkommaetellerannet selv. Og en kjempestilig batteridrevet slagbormaskin på enogtyvekommanoe volt. Men jeg synes det var artig at du dro det helt ut, sånn prismessig. Dessuten så er Hitachi Koki så flott navn. Nesten like fint som Powell Peralta og Massey Ferguson.

Hitachi Koki (spesielt Koki) er tøft! Massey Ferguson etterfølger svartrotta som kjøretøy det er sikkert
