Ine bygger High End Amplifiers

[Ine123]

Men hva var det som hadde sjedd med den halte modulen ?

Hei
Vet ikke riktig ennå, men det ordner seg. Hadde jeg hatt tilgang på en loddegryte (neste innvestering), så hadde jeg visst det straks.
Et eksempel på en "solder pot" :


Man gjør følgende: Flusser opp en rad med transistorer med egnet flussmiddel. Fører kun denne raden over koppen med flytende tinn. Bruker en nebbtang og napper ut transistorene fortløpende. Fortsetter slik rad for rad til alle transistorene er ute av kortet. Måler så hvilke som feiler. Gjorde mye slikt da jeg jobbet på Barco. Varmluft og flussmiddel er også en løsning som kan brukes.
Mvh.
Johnny



[Ine123]

1 stage oppe å går for begge kanaler
Hei
Da har jeg fått bygd meg 1 stk. nytt innstikkskort for første stage. Klarte å skvise ut ett sett til av @RM 's 2SJ109GR / 2SK389GR
De fire settene målte slik:

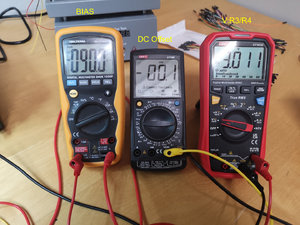

Begge kanalers 1 stage er nå oppe å går:

Littegrann høy spenning med det nye innstikkskortet over R3/R4 (3.1V) men dette finjusterer jeg med nye verdier for R3 og R4. R3/R4 er nå 180 ohm.

Mvh.
Johnny



[HAREPUSEN]

Hurra : ) det var godt . )



[Ine123]

Valget er tatt ang. power supply til LB 320 VI - CI MC RIIA

Hei

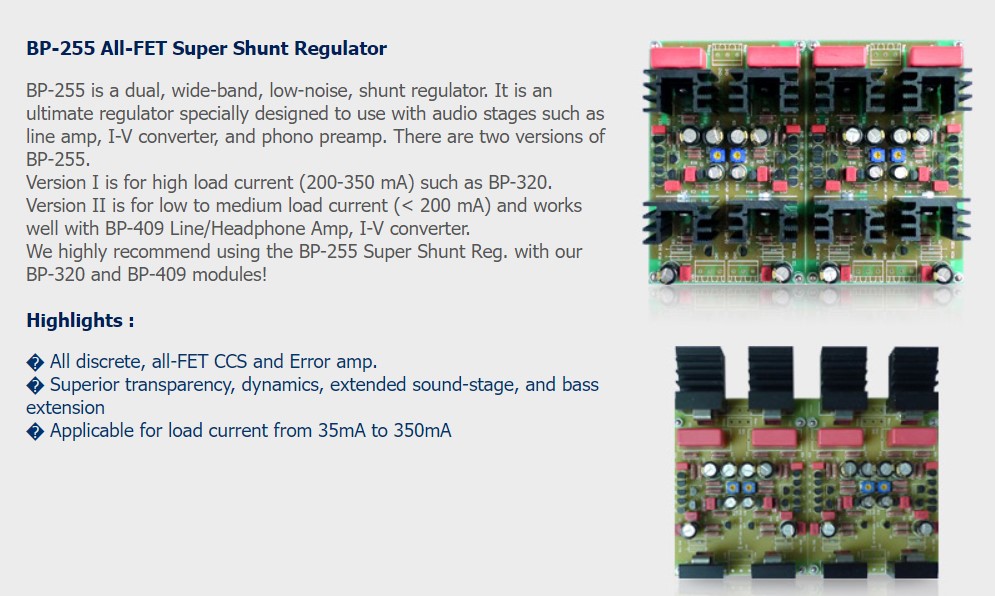

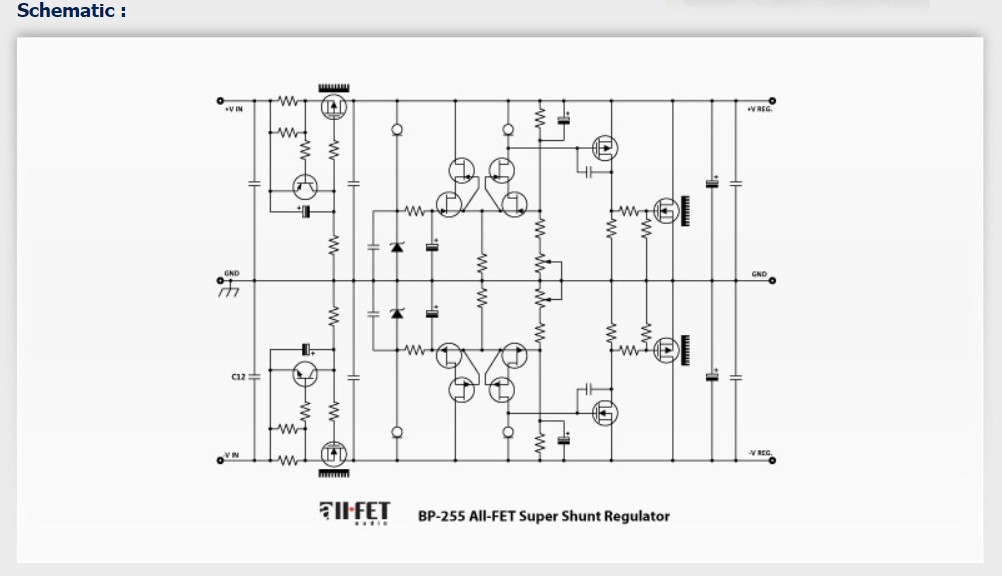

Siden LB 320 egentlig er en modifisert Erno Borbely konstruksjon, så har valget landet på en av hans shunt regulatorer. Dette for å holde det i Borbely's ånd. RIP

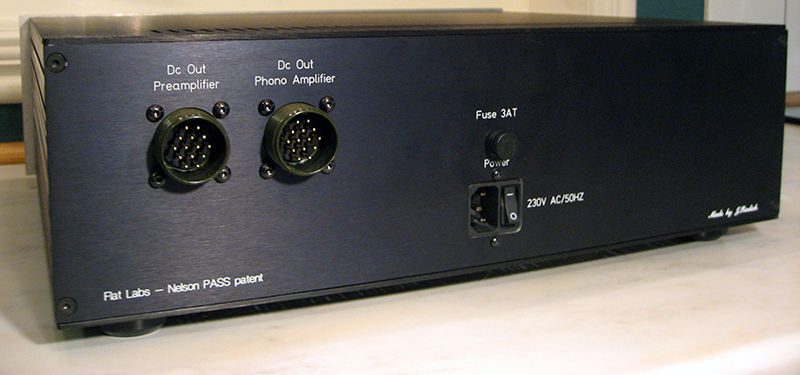

Nemlig denne:


Har klart å få kjøpt bare kretskortene (uten komponenter) av min venn Prakit som driver All Fet Audio i Thailand . Blir sendt på Mandag.
Har mange av komponentene på lager, så penger spart.
Rå-spenningen tas fra power supply til min UGS Muse pre-amp.


Mvh.
Johnny



[TT.]

Ser fantastisk ut. Halden Audio = Ille bra! Gratulerer



[Ine123]

Ser fantastisk ut. Halden Audio = Ille bra! Gratulerer

Er ikke fra Fredrikstad, her i Halden sier vi Gør bra !
Mvh.
Johnny



[TT.]

Er ikke fra Fredrikstad, her i Halden sier vi Gør bra !
Mvh.
Johnny

Var uansett ment i aller beste mening. Ser veldig bra ut Johnny!



[HAREPUSEN]

Vaglet er tatt ang. power supply til LB 320 VI - CI MC RIIA

Hei
Siden LB 320 egentlig er en modifisert Erno Borbely konstruksjon, så har valget landet på en av hans shunt regulatorer. Dette for å holde det i Borbely's ånd. RIP
Nemlig denne:
Vis vedlegget 987914 Vis vedlegget 987915

Har klart å få kjøpt bare kretskortene (uten komponenter) av min venn Prakit som driver All Fet Audio i Thailand . Blir sendt på Mandag.
Har mange av komponentene på lager, så penger spart.

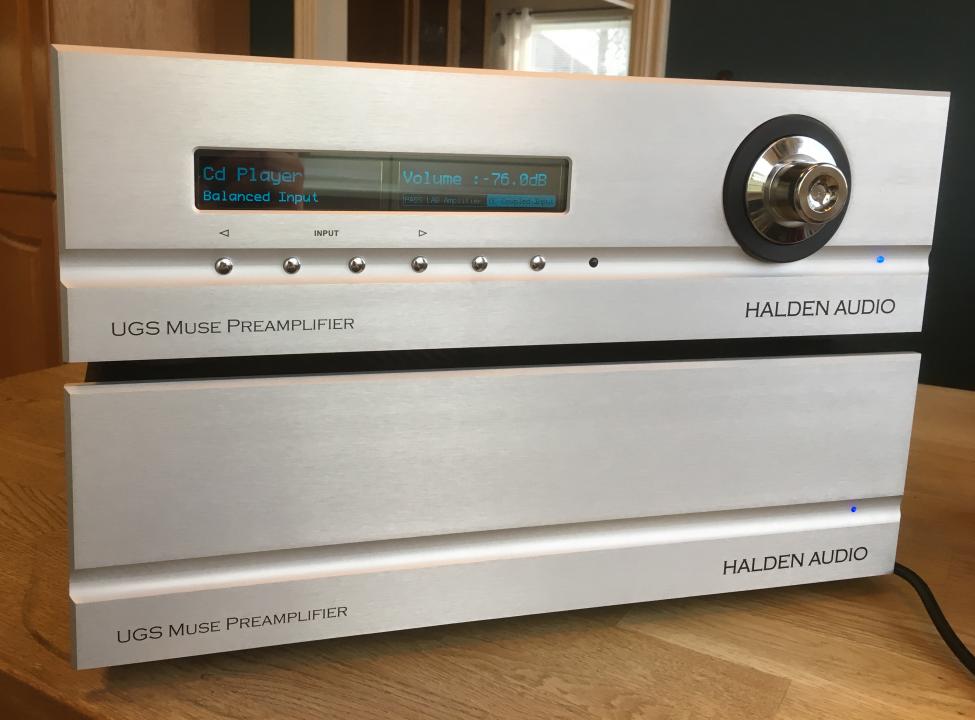

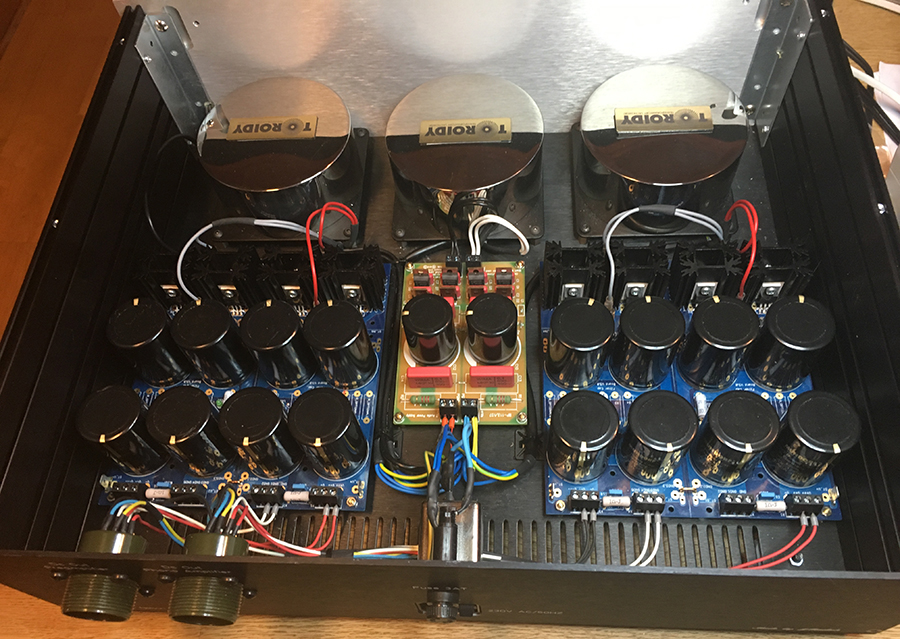

Rå-spenningen tas fra power supply til min UGS Muse pre-amp.
Vis vedlegget 987917 Vis vedlegget 987918 Vis vedlegget 987919

Mvh.
Johnny

Ingen dum ide Johnny , bruker du halden pre ampen i daglig oppsettet ditt ?

vil du bruke samme type modul / kabinett ? Selv kan alle mine amplifiers alle bruke samme supplyer fordi de er pin kompatible plugger . )



I



[Ine123]

Ingen dum ide Johnny , bruker du halden pre ampen i daglig oppsettet ditt ?

Ikke akkurat nå, skal ha nye gain kort inn i først.....

vil du bruke samme type modul / kabinett ?

Yes, blir samme type kabinett med lik frontplate som pre, og power supply har, + pin kompatible plugger.
Mvh.
Johnny



[Ine123]

Hei

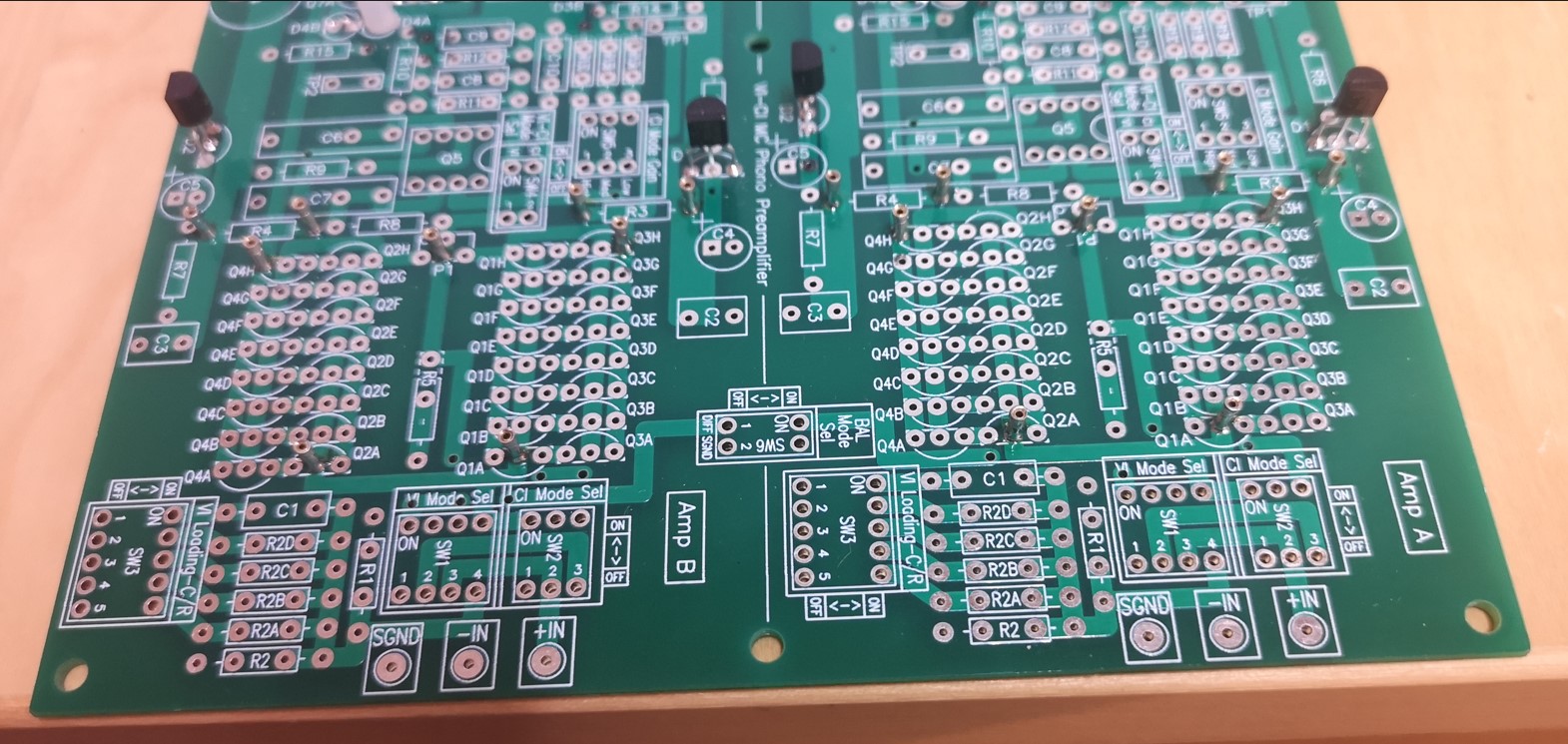

Som takk for alt som @RM har bidratt med, skal jeg bygge hans to LB 320 kort helt ferdige med alle komponenter.
For å ikke "kline" like mye med loddebolten på hans to kort som jeg gjorde på mitt, har jeg gjort alle input kort pluggbare, samt montert "hylser" for lett bytte/utprøving av R3/R4.

Mvh.
Johnny



[Ine123]

Hei
Mens jeg venter på shunt power supply's pcb's fra All Fet Audio i Thailand, så tester jeg litt videre på stage 1.Tok noen målinger etter ca. 3 timers drift på den ene kanalen.
Her må man være tålmodig, til alt "setter seg". DC-offset kan vandre +/- 15 til 20 mV. Men etter noen timer , så roer det seg. Temp. avhengig dette her.
Tok noen bilder i kveld:


Så klart, dette er gjort i friluft, så alt må gjøres på nytt når det er bygd inn i et kabinett med dertil øket temp.
Mvh.
Johnny



[Ine123]

Hei
Testet Stage 1 med servo montert. Ved påslag av spenning, er DC offset ca.2.5mV.
Etter noen timers drift, slik at alt har fått stabilisert seg, ser det slik ut:

For å ikke "kline" like mye med loddebolten på hans to kort som jeg gjorde på mitt

Så ser dere det, på det første bildet. (R3/R4)
Skal bytte et par kondensatorer som fikk svi litt av loddebolten (trangt når inputkort ikke var pluggbare), samt en vask med isopropanol.

Så langt, så ser dette lovende ut
Mvh.
Johnny



[Ine123]

Hei
Fikk kretskort fra All Fet Audio i går. Det skulle vært 2 stk. doble, men det kom kun ett. Men, Prakit ordner opp og har ettersendt slik at @RM og jeg får til sammen 3 stk. doble shunt kort.
Litt deler kom fra Mouser i dag. Noen motstander og kondensatorer ++ litt annet småtteri.

Denne gangen hadde jeg det meste av komponentene på lager. Alle jfets, kjøleprofiler, det meste av motstander, trimmepot. og kondensatorer. Mosfets fra @RM .
Ble litt lodding i kveld:

Tester kortet i morgen.
Mvh.
Johnny



[Ine123]

Hei

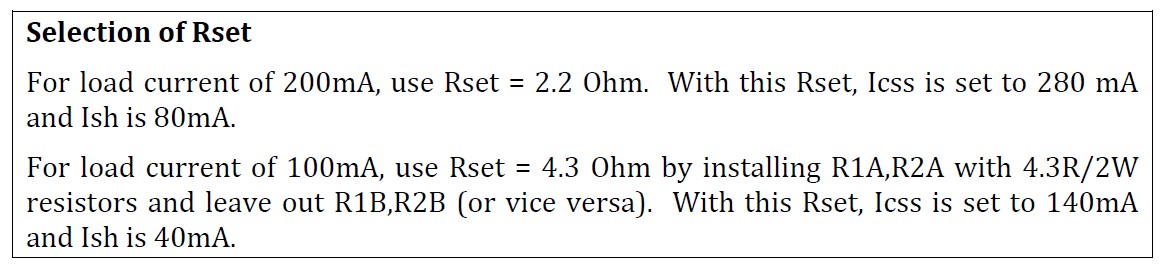

Shunting:

Rset er valgt til 2,2 ohm

<Klikk på tekst
Dette skulle passe bra, da bias vil ligge mellom 180 > 200mA pr. rail.
Mvh.
Johnny



[Ine123]

Hei
Fikk montert hylser for R3/R4 på den ene kanalen på mitt kort også. (kortene til @RM har fått disse montert). Så mye lettere å prøve seg fram til riktig verdi for disse motstandene, uten å "svi kortet" eller nærliggende komponenter.

Har gått ned fra 180 ohm til 174 ohm for det nye innstikkskortet. V: R3/R4 er nå 3.07 Volt etter 3>4 timers drift. Det får være godt nok .
Mvh.
Johnny



[HAREPUSEN]

Hei
Fikk kretskort fra All Fet Audio i går. Det skulle vært 2 stk. doble, men det kom kun ett. Men, Prakit ordner opp og har ettersendt slik at @RM og jeg får til sammen 3 stk. doble shunt kort.
Litt deler kom fra Mouser i dag. Noen motstander og kondensatorer ++ litt annet småtteri.

Denne gangen hadde jeg det meste av komponentene på lager. Alle jfets, kjøleprofiler, det meste av motstander, trimmepot. og kondensatorer. Mosfets fra @RM .

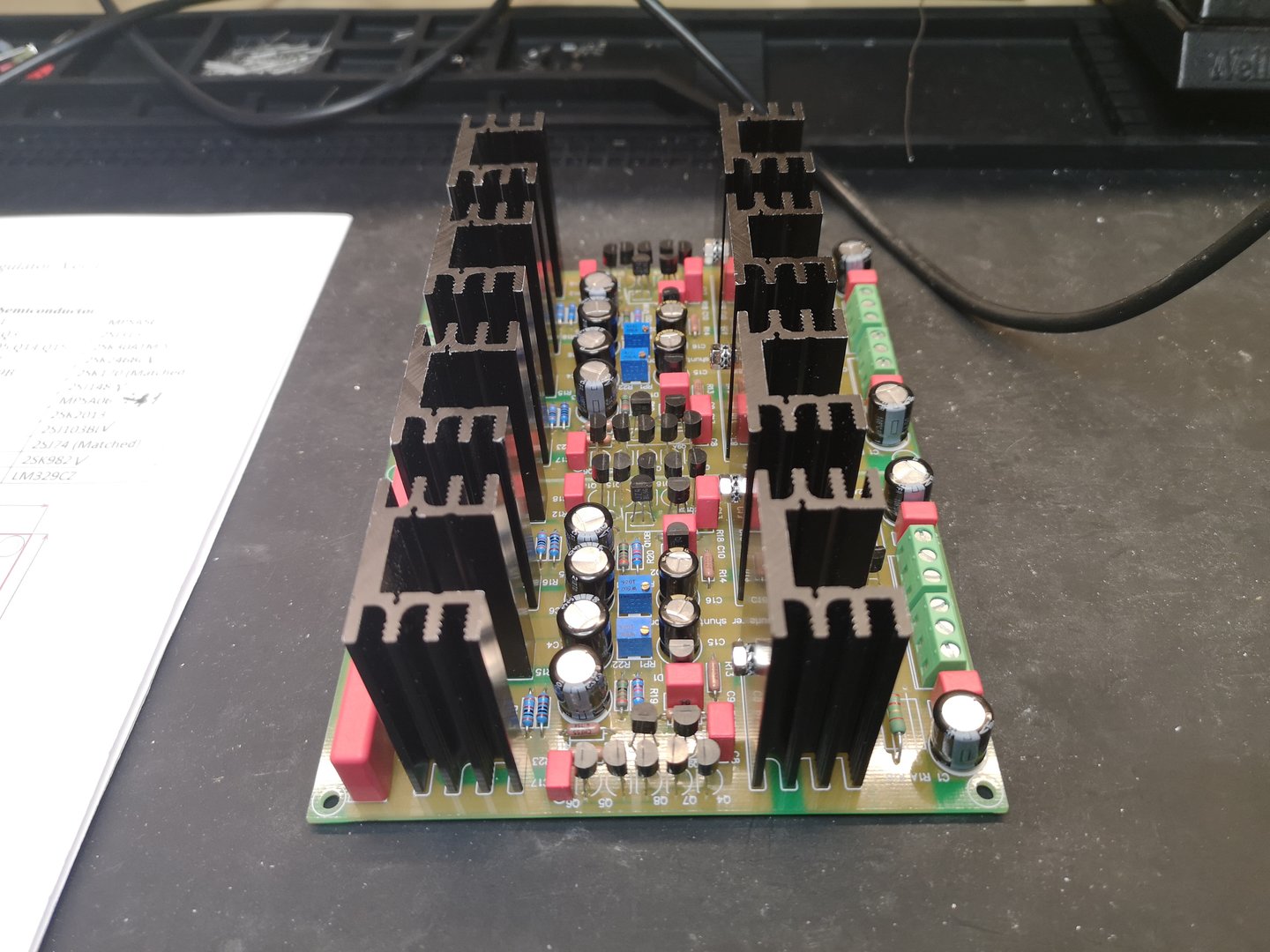

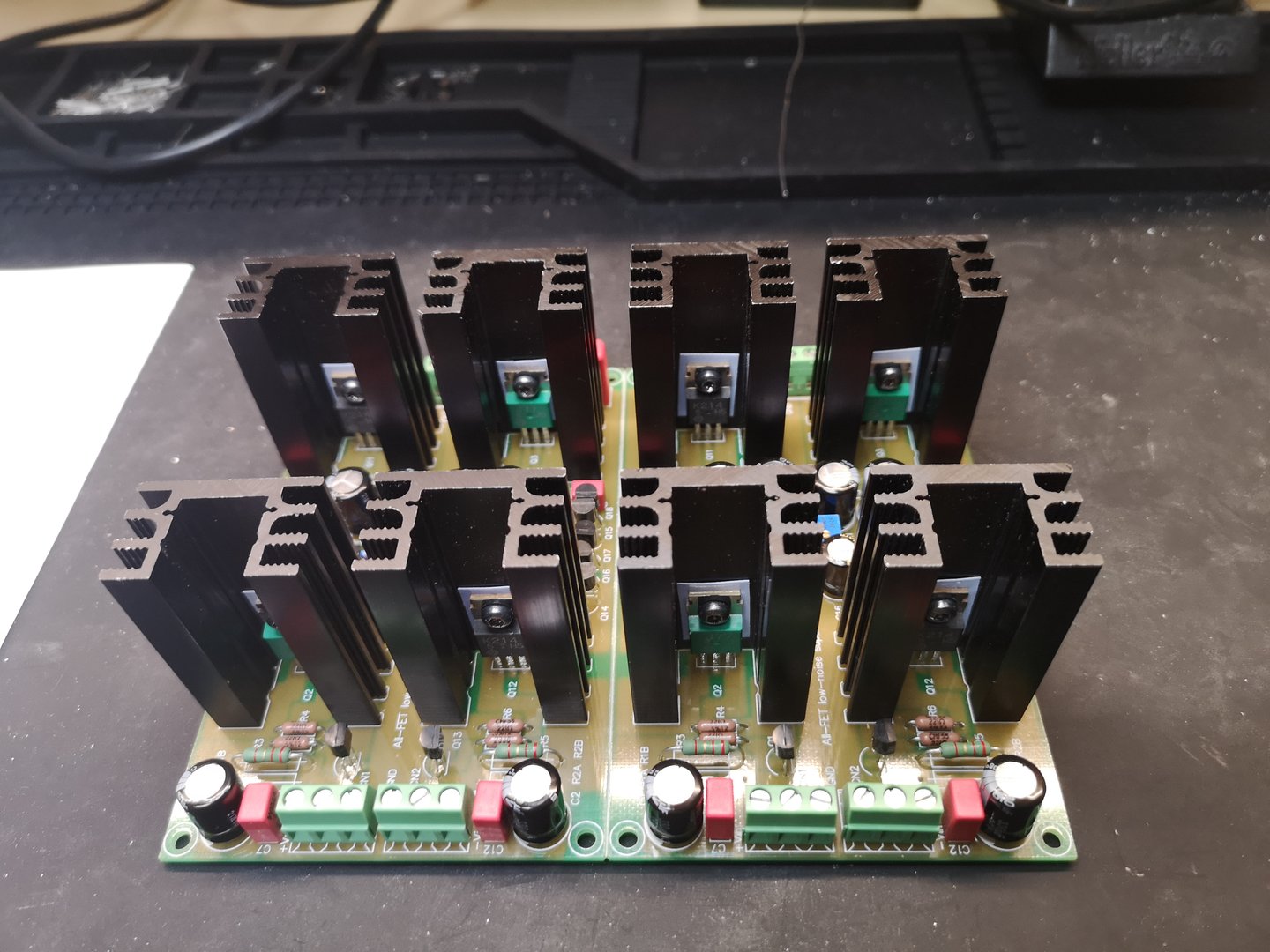

Ble litt lodding i kveld:

Vis vedlegget 993602 Vis vedlegget 993605 Vis vedlegget 993606
Vis vedlegget 993607

Tester kortet i morgen.
Mvh.
Johnny

Bruker AF hitatchi ccs of shunt /ccs element ? : )



[Ine123]

Hei Are
AF = All Fet Audio ?
Tror han bruker Hitachi K2013/J313 . Jeg bruker Hitachi K214/J77

Mvh.
Johnny



[RM]

2SK2013 & 2SJ313 er Toshiba.

R



[Ine123]

Huff, jeg som blander her...
Han bruker 2SJ313 og 2SK2013 som er Toshiba (se bom)
Fanden de er jo ikke pin kompatible..... med Hitachi K214/J77 ?? Eller ?
Mvh.
Johnny



[RM]

Source er i midten.

R



[HAREPUSEN]

Huff, jeg som blander her...
Han bruker 2SJ313 og 2SK2013 som er Toshiba (se bom)
Fanden de er jo ikke pin kompatible..... med Hitachi K214/J77 ?? Eller ?
Mvh.
Johnny

Nei de er ikke pin kompatible ,, såg bare grønn farven og tenkte hitatchi ?

Men ikke det , rating for k214 --- er 0,5 A og 2013 1 A

Om du ikke har bruk for den ekstra kapasiteten kan du bruke hitatchien
Jeg diskuterte med Erno om det ,, så mente han hitachien var en bedre erstattning
du må bare snu om source og drain ,,,,



[Ine123]

Hei @HAREPUSEN
Takk for at du spurte, jeg hadde faktisk ikke tenkt om de var pinkompatible. (noe de ikke er) !
Men, jeg hadde noen pent brukte 2SJ313 og 2SK2013 . De ble målt ut og sjekket: Alle målte O.K

Det ble noen ekstra timer for bytting av disse åtte Mosfets. Alle heathsinks måtte også ut + fire kondensatorer på utgangen.
Flussmiddel og loddelisse i flittig bruk .

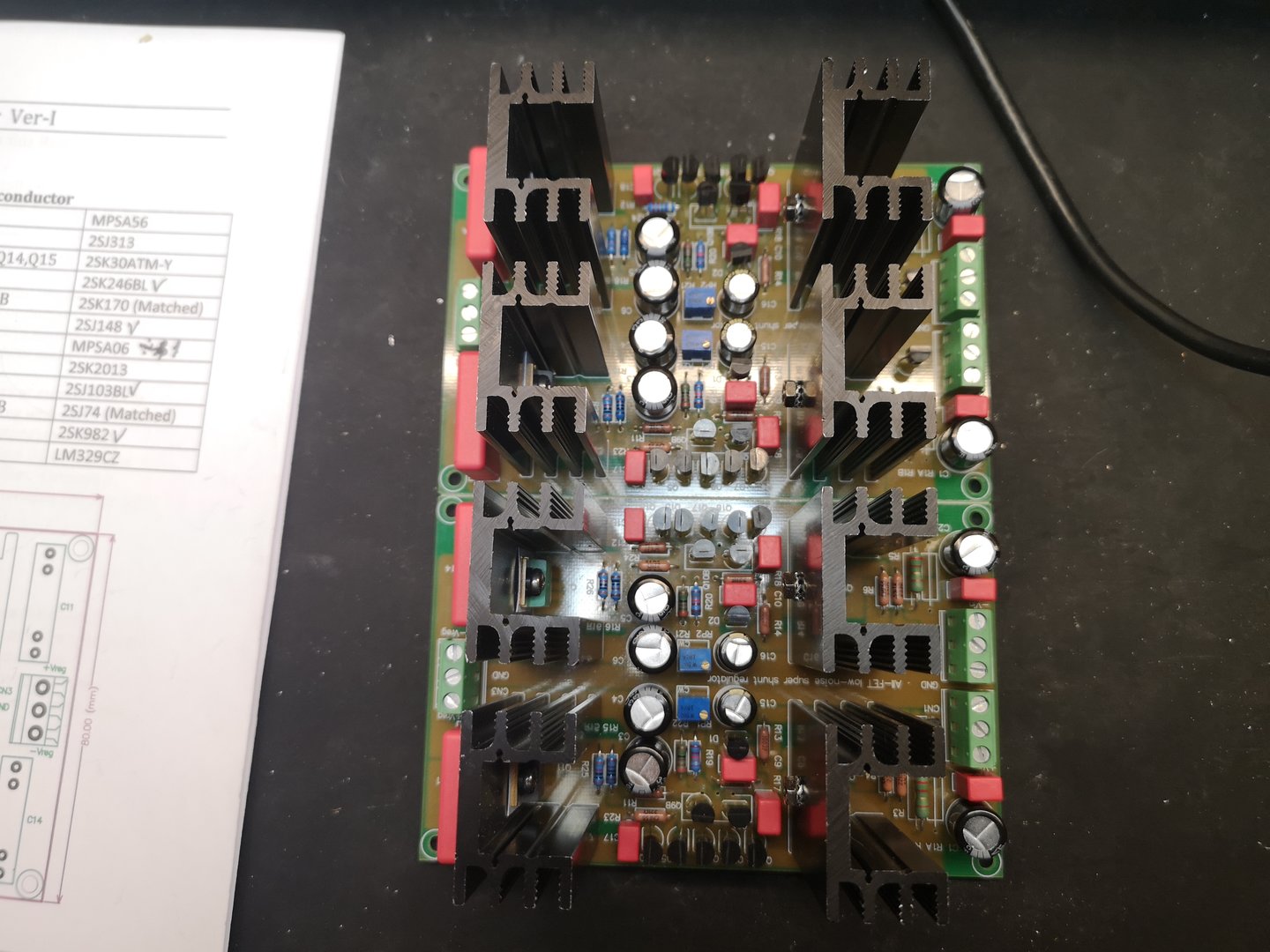

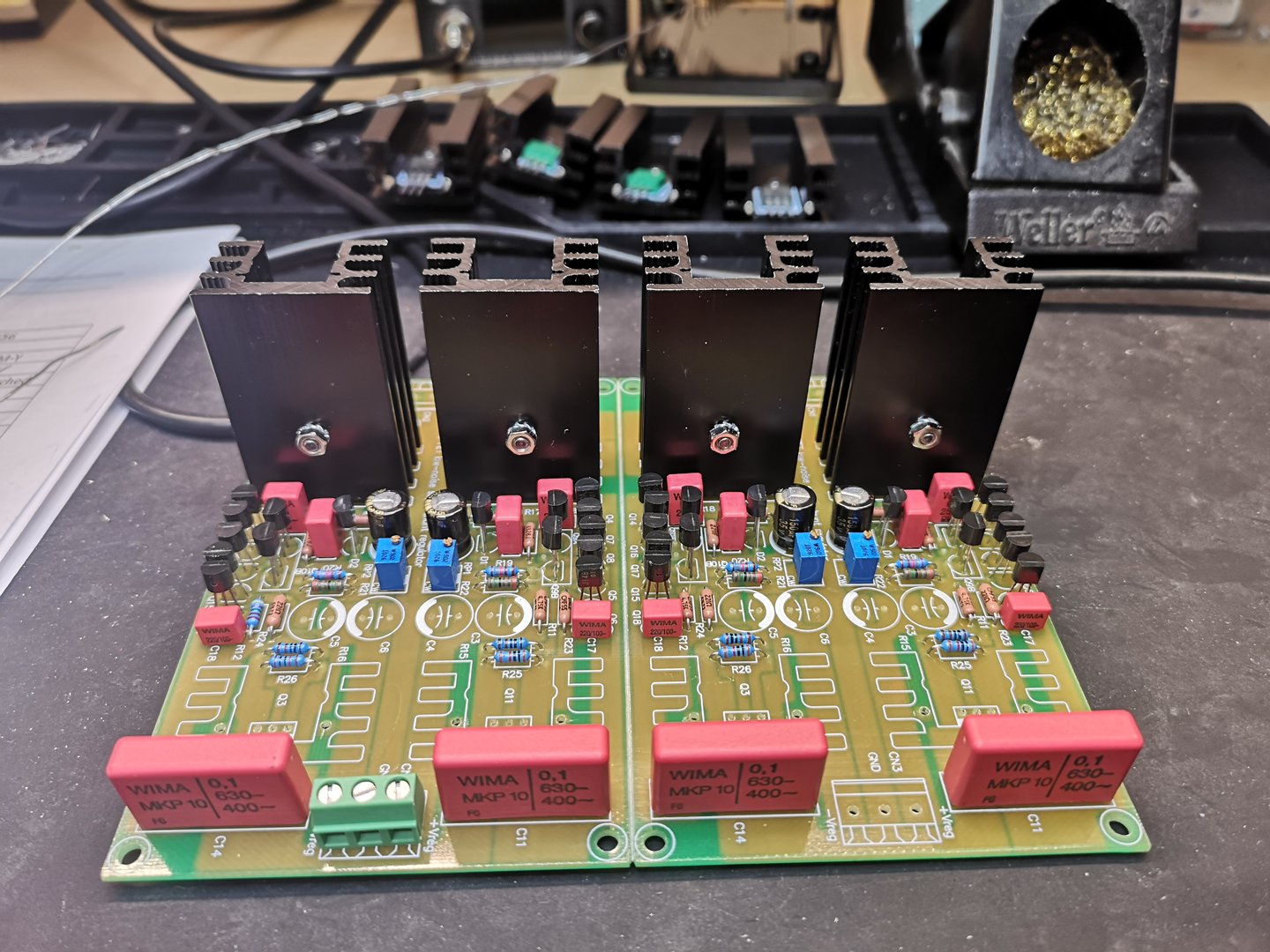

Og sånn så kortet ut etter bytte av disse komponentene:

Etter en grundig vask med isopropanol:

NÅ, er det klart for test.

Mvh.
Johnny



[HAREPUSEN]

Tror jeg har en del av dem hvis det skulle knipe . )



[Ine123]

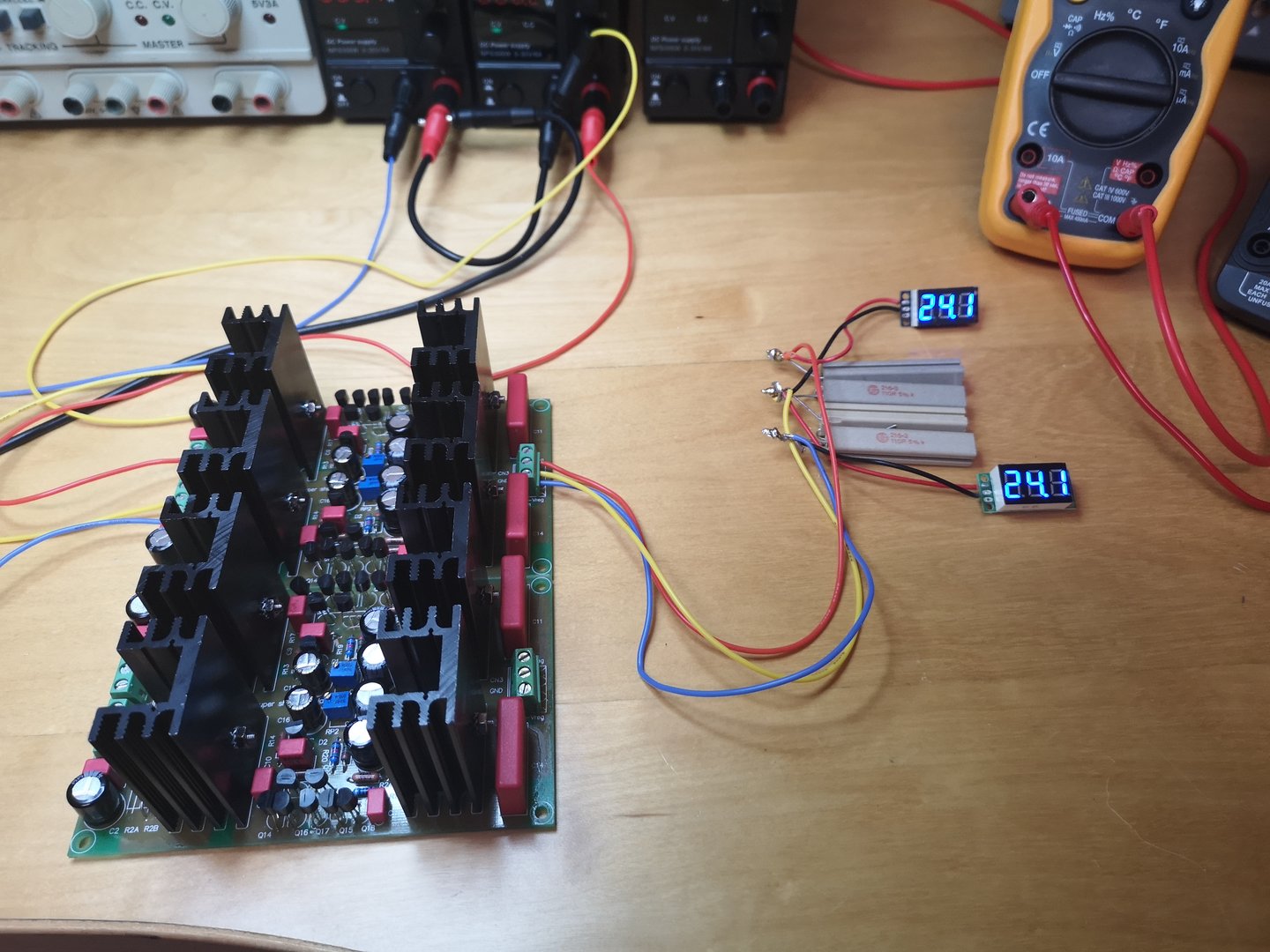

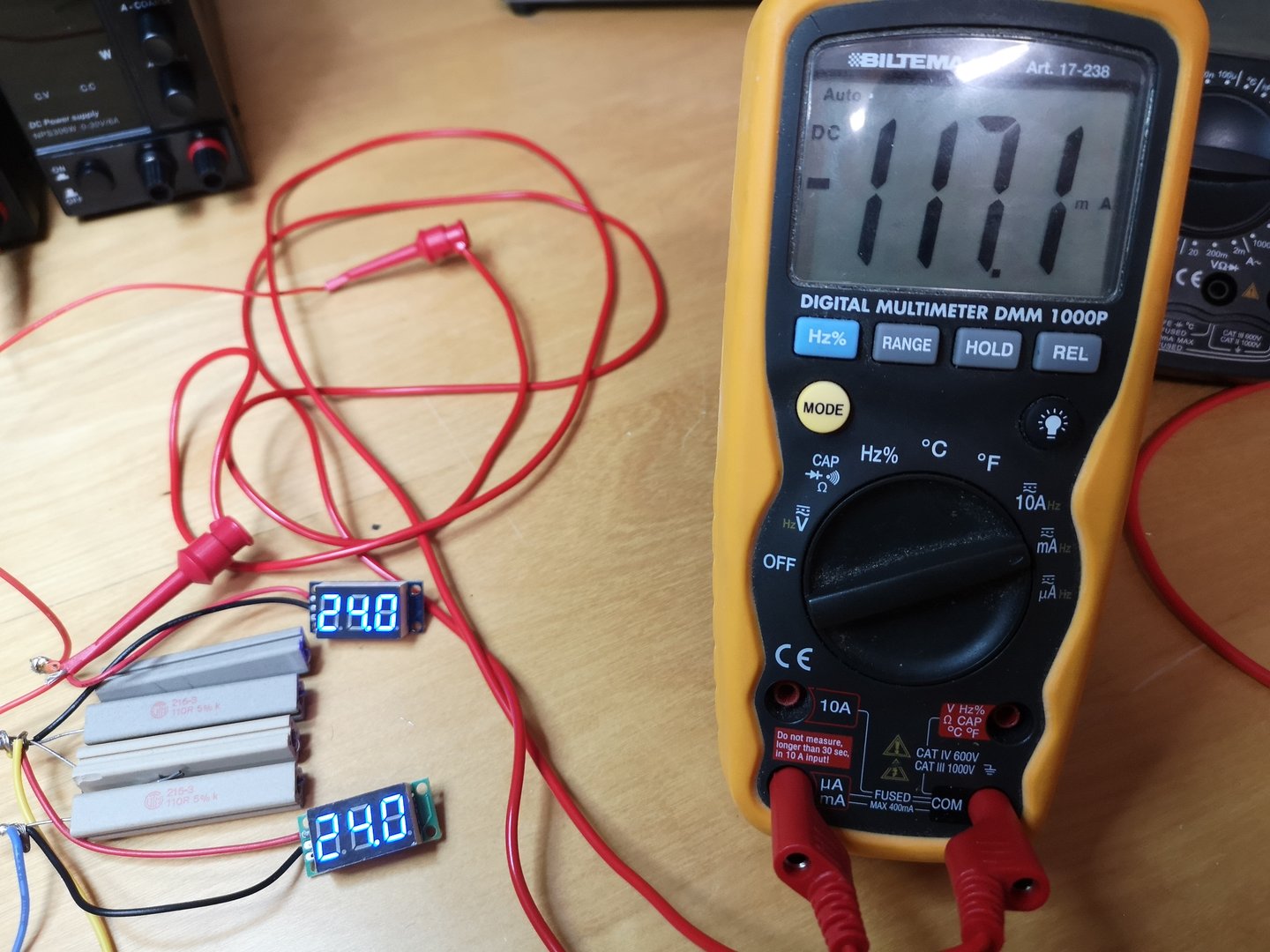

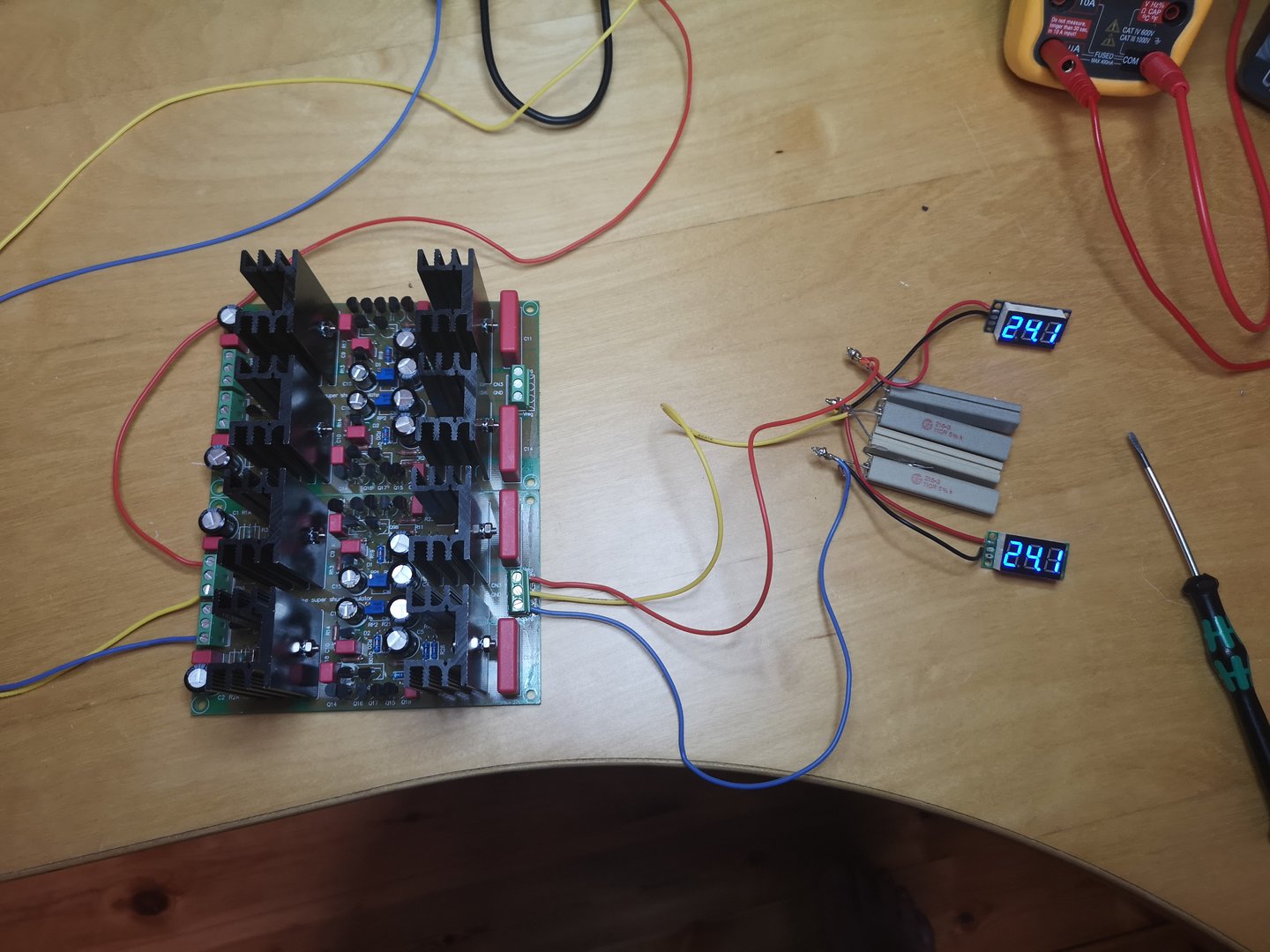

Testing av BP 255 Shuntregulatorer
Hei

Testet først den ene kanalen.
Positiv spenning ut = 0 Volt
Negativ spenning ut: = -24V etter justering

Den andre kanalen:
Positiv spenning ut = +24 Volt etter justering .
Negativ spenning ut = -24 Volt etter justering.

Kjapp feilsøking: En defekt MPSA 56 transistor i shuntdelen. Ærre mulig da ?? Ny fra Mouser, jo. Ja, ja.....
Satte inn enda en (ny) MPSA 56 transistor.
Ny test: Alles gut !! Begge kanaler funker.



Innspenning er +30 0 -30 Volt.
Mvh.
Johnny



[Trondmeg]

Fantastisk!



[TT.]

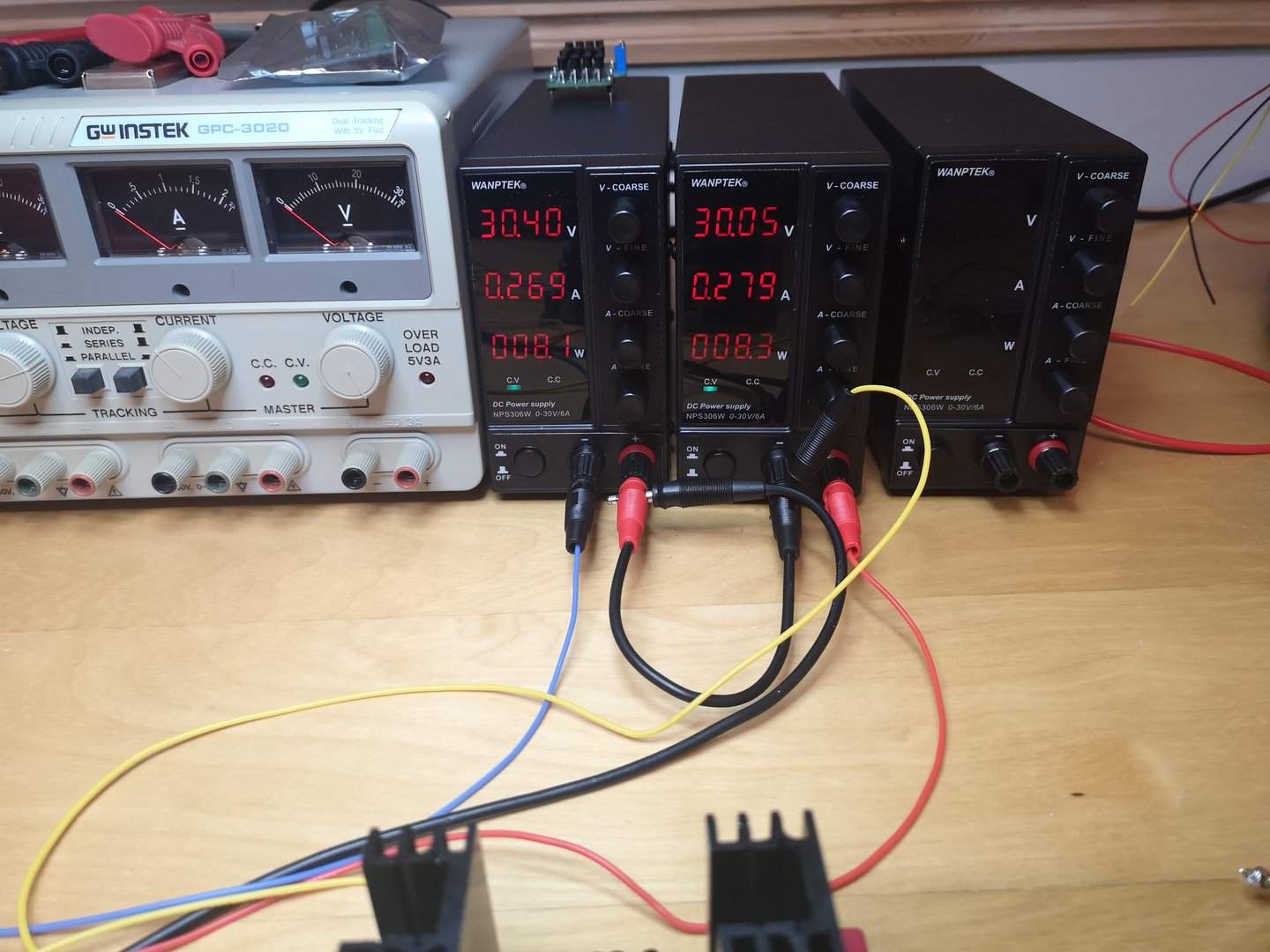

Testing av BP 255 Shuntregulatorer
Hei

Testet først den ene kanalen.
Positiv spenning ut = 0 Volt
Negativ spenning ut: = -24V etter justering

Den andre kanalen:
Positiv spenning ut = +24 Volt etter justering .
Negativ spenning ut = -24 Volt etter justering.

Kjapp feilsøking: En defekt MPSA 56 transistor i shuntdelen. Ærre mulig da ?? Ny fra Mouser, jo. Ja, ja.....
Satte inn enda en (ny) MSA 56 transistor.
Ny test: Alles gut !! Begge kanaler funker.

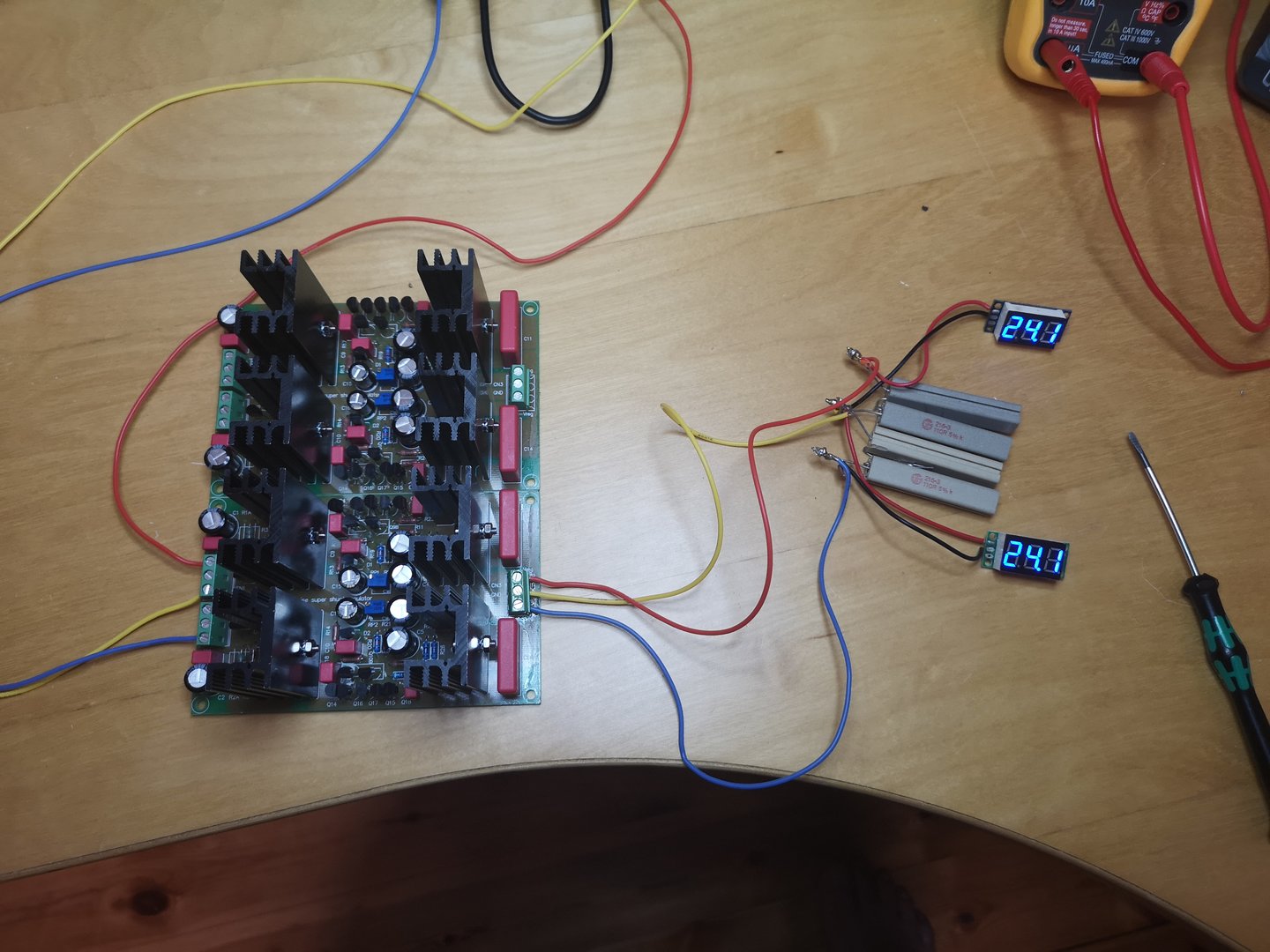

Vis vedlegget 993828 Vis vedlegget 993829 Vis vedlegget 993830

Innspenning er +30 0 -30 Volt.
Mvh.
Johnny

Mulig jeg ikke har fulgt med i timen, men hvor skal alle disse fantastiske kreasjoner benyttes. Er dette noe som kommer for salg? Beklager min uvitenhet.



[Ine123]

Hei @TT.
Dette blir en VI/ CI MC RIIA preamplifier. Denne skal jeg beholde selv. Det sitter så mye eksotiske og dyre komponenter i denne (takk igjen til @RM ),
så et salg vil ikke komme fra meg i alle fall.

Jeg skal bygge innmat til to til for @RM , hva han gjør med sine vet jeg ikke. Tror ikke de blir billige i så fall.......?

VI = Voltage input
CI = Current input

Mvh.
Johnny



[TT.]

Hei @TT.
Dette blir en VI/ CI MC preamplifier. Denne skal jeg beholder selv. Det sitter så mye eksotiske og dyre komponenter i denne (takk igjen til @RM ),
så et salg vil ikke komme fra meg i alle fall.

Jeg skal bygge innmat til to til for @RM , hva han gjør med sine vet jeg ikke. Tror ikke de blir billige i så fall.......

VI = Voltage input
CI = Current input

Mvh.
Johnny

Tusen takk for svar. Artig å følge denne tråden.



[Ine123]

Hei

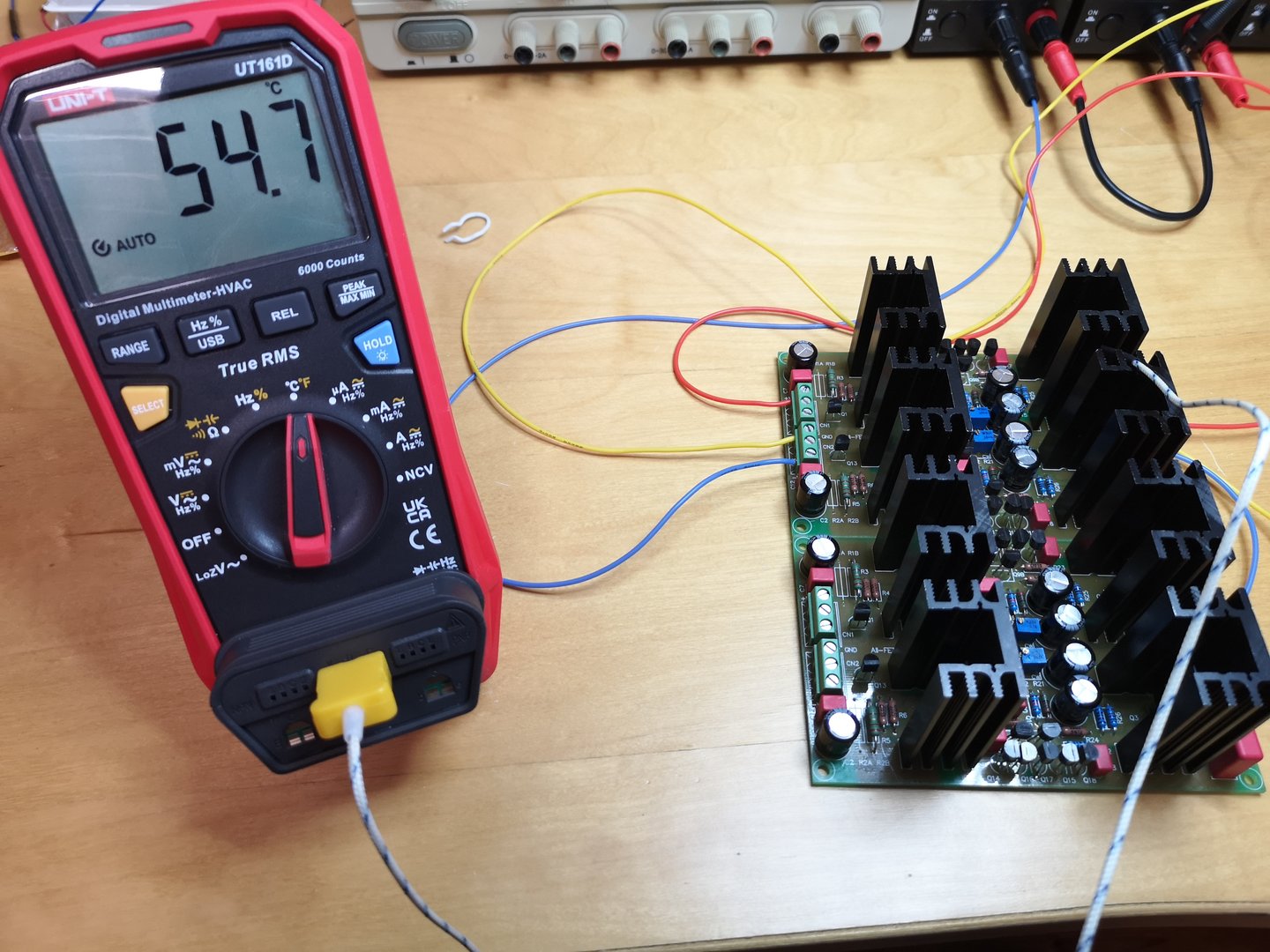

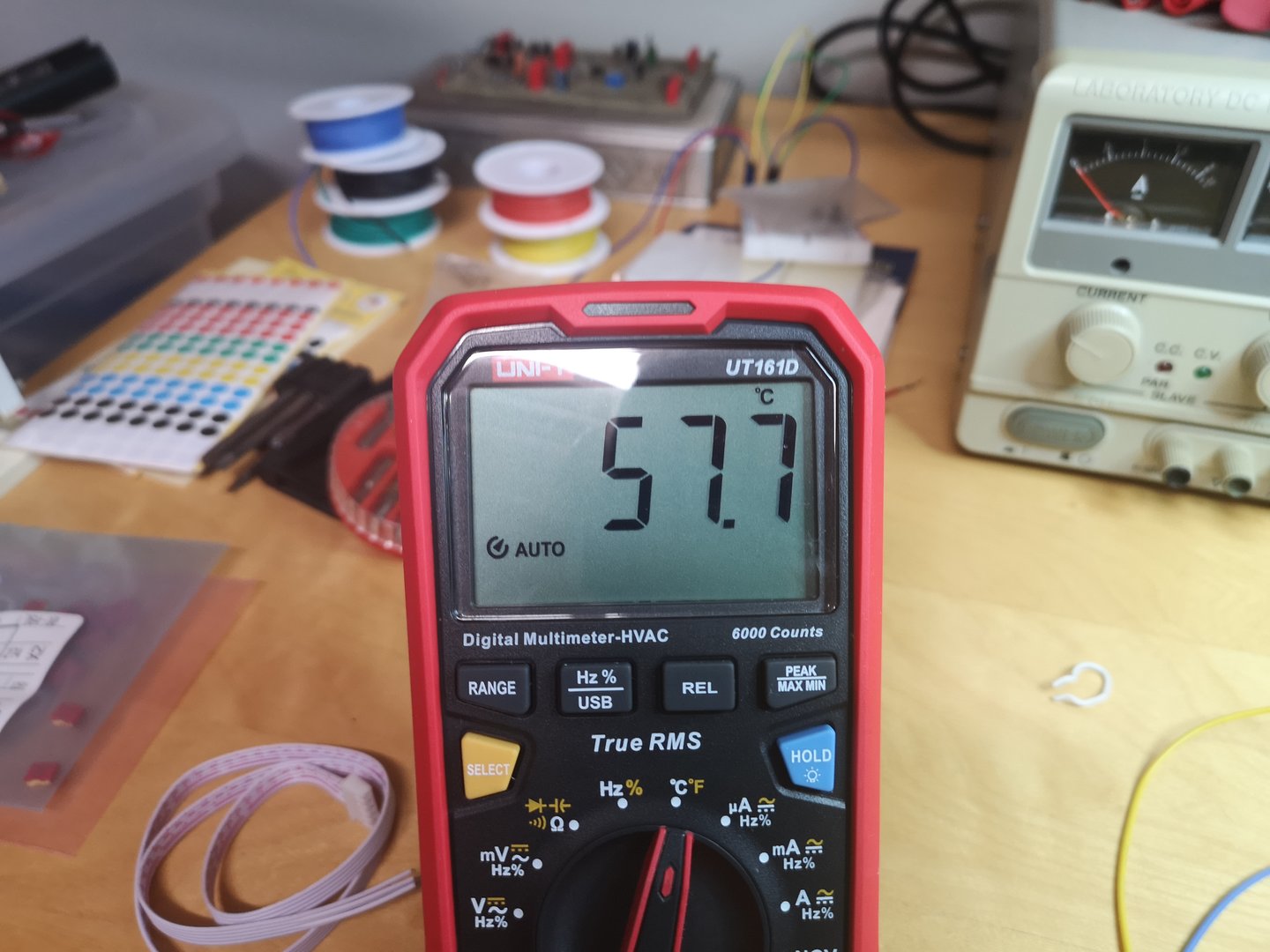

Ikke uventet, så blir det varm i shuntregulatorene. Så varmt blir det med et strømtrekk på 117mA ved 24 V.



Varme er ikke noe problem i selve RIIA trinnet, selv ved Bias 90 mA x 2 = 180ma pr. rail.
Fra LB320 setup:
< klikk på teksten
Tror jeg kommer til å kjøre 80mA bias for Stage 1 og Stage 2 i RIIA trinnet. Ellers tror jeg det blir for varmt for shuntregulatorene. Heldigvis har jeg brukt 100 grader C på alle elektrolytt kondensatorer gjennom både RIIA trinnet og shuntregulatorene.
Heatsinkene i shuntregulatorene er Fisher SK76-50 (thermal resistance Rth 7 K/W), samme som All Fet Audio bruker. BP 255 er spesifisert til max. 300mA, men kan ikke skjønne at dette lar seg gjøre med disse heath-sinkene ? Må bli for varmt ?


Mvh.
Johnny



[HAREPUSEN]

Hei
Ikke uventet, så blir det varm i shuntregulatorene. Så varmt blir det med et strømtrekk på 117mA ved 24 V.

Vis vedlegget 993865 Vis vedlegget 993866 Vis vedlegget 993880

Varme er ikke noe problem i selve RIIA trinnet, selv ved Bias 90 mA x 2 = 180ma pr. rail.

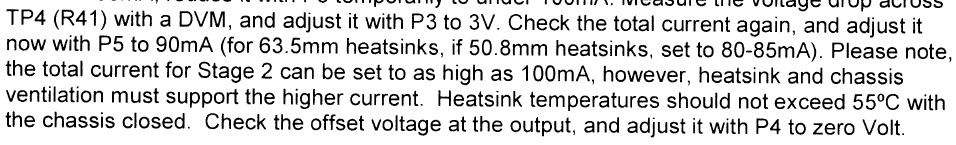

Fra LB320 setup:
Vis vedlegget 993867
Tror jeg kommer til å kjøre 80mA bias for Stage 1 og Stage 2 i RIIA trinnet. Ellers tror jeg det blir for varmt for shuntregulatorene. Heldigvis har jeg brukt 100 C på alle elektrolytt kondensatorer gjennom både RIIA trinnet og shuntregulatorene.
Heatsinkene i shuntregulatorene er Fisher SK76-50 (thermal resistance Rth 7 K/W), samme som All Fet Audio bruker. BP 255 er spesifisert til max. 300mA, men kan ikke skjønne at dette lar seg gjøre med disse heath-sinkene ? Må bli for varmt ?


Mvh.
Johnny

Jo det blir varmt : ) 1 Dels grunnet hvilke transistor eller mosfet du bruker , 2 shunt strømmens størrelse etter load 3 tilpassning ideel inn spenning 7-9 v over valgte shunt spenning
Uten nett fluctations var feks 7 v ok

Shunten ble designet i 2 utgaver 200mA og 300mA siste med større kjølere og store mosfet mindre rsd on eller bipolar , jeg gjorde begge
438 første utgave for bruk på 230mA og total shunt strøm 330mA
Da må tilleggs kjøling til eller kabinett montering av power elementene til

PS er det ikke options for store toshiba "1529 /



[HAREPUSEN]

Om man ikke treffer de ideelle regulator / load spenninger er det mulig å sette opp spenning litt eller senke den i motsatt tilfelle

Erno likte jo å kjøre allt klasse A som både feed back og evt filtre ,, passiv version riia) En nedre grense for out put mosfettene ,,ps alene som Riia og dac inverter passiv ca 50mA



[duc916]

Skal vi se, hvordan var nå dette:
"We are fearless amplifier builders, a little heat doesnt scare us" - Nelson Pass...



[Ine123]

PS er det ikke options for store toshiba "1529 /

Joda, har både K1529/J200 i masse vis. Har jo egentlig gjort dette før. Link:, se her


Har noen slike kjølere fra @RM , vet ikke hva thermal resistance er for disse ?


@RM kan sikkert svare på hva de heter ,og spec. ?
Mvh.
Johnny



[RM]

SK129



[HAREPUSEN]

FF du har jo det ,,,blir halden audio preamp psu i reprise
Tipper 1529 /j200 ?



[Ine123]

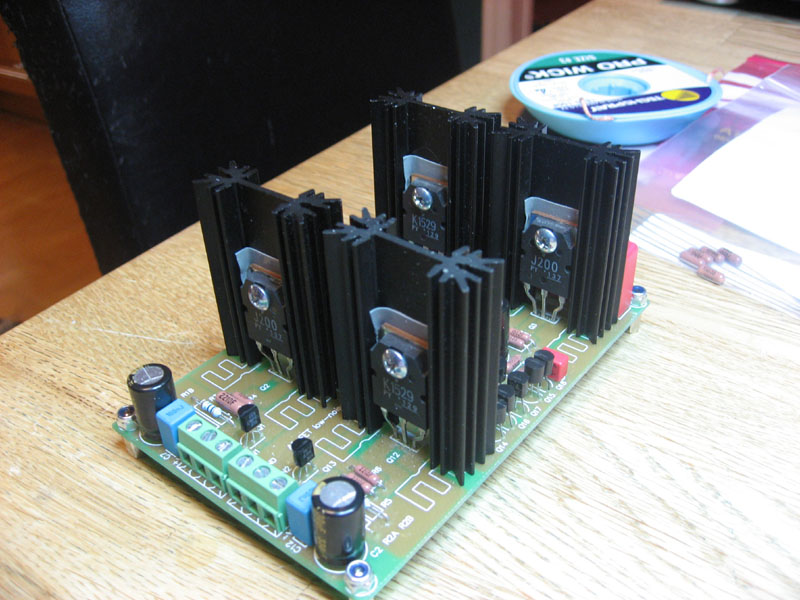

FF du har jo det ,,,blir halden audio preamp psu i reprise
Tipper 1529 /j200 ?

Jepp ! Men, dette var ikke en Halden Audio pre-amp, men en Borbely pre-amp.
Mvh.
Johnny



[Ine123]

SK129

Se der ja, Fisher SK 129 42 x 25 mm , length, 38.1mm

thermal resistance:

6.5 K/W

Thermal resistance på de jeg bruker nå er 7 K/W, så ikke så stor forskjell, dessverre
Mvh.
Johnny



[Ine123]

Jo det blir varmt : ) 1 Dels grunnet hvilke transistor eller mosfet du bruker , 2 shunt strømmens størrelse etter load 3 tilpassning ideel inn spenning 7-9 v over valgte shunt spenning
Uten nett fluctations var feks 7 v ok

Her har jeg ca. 6,5 V diff.
Innspenning ca. 30.5 V
Utspenning: 24 V
Så burde være greit. Trenger bare mer kjøling. Går i tenkeboksen, flere alt. er mulige
Mvh.
Johnny



[kjellben]

Hei Johnny. Det er en ting som er så synd med D.I.Y., og det er at ikke alle får høre det andre bygger. Noe jeg svært gjerne skulle gjort. Tror så avgjort det er veldig veldig god lyd i det du lager og kreerer. Det ser så damn flott og proffisjonelt ut gjort også. Du må ALDRI slutte med det du gjør med loddebolten og annet. Det er en fryd for øyet, og en stor inspirasjon for andre og det mener jeg av hele mitt hjerte. For det er ikke så lett og drive med slikt, fordi det vet jeg med min bror "VB", som bygger rørutstyr. Det er vanvittig med jobb. Mye tenking og knaking med hodet for og få det til å fungere best mulig og for å få det til å se fint ut.

Ha en fantastisk helg til deg og dine.

Mvh
Kjell



[Ine123]

Hei @kjellben
Tusen takk for varmende ord og tanker !
God helg til deg og dine også !
Mvh.
Johnny
