JBL 4345 - nytt DIY byggeprosjekt

[Hunsbedt]

Så var det plutselig tid for et nytt prosjekt etter etpar veldig travle sommermåneder. Dette blir så likt originalen som mulig, med noen få justeringer siden det i dag finnes bedre byggematerialer. For eks som vannfast MDF, som skal brukes på sider, topp og bunn istedenfor sponplater. Det blir en mer stabil og jevnere flate for finering. Ellers er bestykning original, men tenker at eier antakelig vil kjøre aktiv drift.
4345 er en stor høyttaler. Tenker at man nesten må ha spesialtillatelse (fra fruen) for å ha en firveis med 18" i bånn i stua, hvis det er der den skal stå. Muligheter for rock på uanstrengt høyt volum blir det i hvertfall. For dette er vel noe av det tøffeste som JBL har laget...

Siden dette er en byggetråd, så blir det litt bilder etterhvert. Slik ser originalen ut, bilde lånt fra nettet:

Fikk platene ferdigskjært fra Trestokken for noen dager siden:

Plater til mid-kasse, og fot i kvistfri furu:

Begynte med å skråskjære alle sidevegger, topp og bunn:

Greit med litt tynge på plata nær kuttet slik at den ligger helt ned til sagebordet:

Testing av passform. Som man ser er ikke dette noen liten kasse. Bordet er 120x120cm!

Baksiden av baffel har nedfrest spor til den indre kassen til mellomtoneelementet. Tre stk bassrefleksrør skal felles ned i portene, så en mal ble laget for nedfellingen. Jeg har funnet frem litt elementer også, for å sikre at monteringhull blir rett plassert:

Utfresing for nedfelling av rør til bassrefleks:

Testing av passform for mellomtonekasse og bassporter:

Dette var så langt jeg rakk på to små kvelder. Mer kommer!



[Hornlyd]

Står et par lignende DIY her på østsiden bygget av Bakken/grelv. Har hørt dem. Her er det headroom

JBL til Aleksander (junior)

heisann Aleksander yngstemann har vokst fra Altec fourteen og ønsker seg noe grommere, som bedre matcher TUBA HT hornsubben Grelv ble som vanlig konsultert, og han synes det er gøy med unga som følger i gamlingenes fotspor. Etter litt frem og tilbake fant vi ut at vi skulle gå for en 4345 klone...

www.hifisentralen.no



[Hunsbedt]

Står et par lignende DIY her på østsiden bygget av Bakken/grelv. Har hørt dem. Her er det headroom

JBL til Aleksander (junior)

heisann Aleksander yngstemann har vokst fra Altec fourteen og ønsker seg noe grommere, som bedre matcher TUBA HT hornsubben Grelv ble som vanlig konsultert, og han synes det er gøy med unga som følger i gamlingenes fotspor. Etter litt frem og tilbake fant vi ut at vi skulle gå for en 4345 klone...

www.hifisentralen.no

Aiai! Takker så mye for link til den tråden, har ikke sett den før! Mye god og fornuftig planlegging og tips, det liker vi!



[Sluket]

Herlig prosjekt! Og når dette er fullført så er det bare å begynne på planer for 4350...
En tør anbefale hjul integrert i sokkel.



[Hunsbedt]

Herlig prosjekt! Og når dette er fullført så er det bare å begynne på planer for 4350...
En tør anbefale hjul integrert i sokkel.

Jepp, blir hjul bak sokkellister, både under disse og under mine 4355, når de skal bygges seinere i høst. Man MÅ ha hjul når vekta kryper over 100kg...
Vurder også et klosse-stativ under sokkel (til 4355), da med hjul under klossene.



[duc999]

Skulle hatt et par 4350 igjen ja



[brunBar]

Helt rått, følger med i spenning



[Hunsbedt]

Da har det gått noen uker siden siste bildeoppdatering. Har gått litt tregt, men sånn er det når man har hatt flere prosjekter på gang, samt en uke med lungebetennelse. I går og i dag har vært brukt flittig, og nå er kassene limt sammen. Planen er å fortsette i morgen med avstiverne innvendig.

Men først de siste dagene. Etter litt diskusjon ble det bestemt at vi går for innvendige limte rampamuttere i stedenfor limte islagsmuttere. Det er liten sjanse for at noe løsner uansett. Med alle elementer og horn på plass ble det oppmåling for hulltaking. Tilfeldigvis hadde jeg rett attentommer liggende, og Arne M sørget for horn og titommer. Supertweeter hadde jeg også (til kommende 4355).

Hadde liggende rette klemmer, og her skal det monteres to og to fordelt i fire grupper rundt elementet:

Her sånn som det skal monteres, med rett bolt (blir ikke brukt originale bolter til JBL). Vi brukte rampamutter istedenfor islagsmutter, som nevnt:

Oppvinkling av supertweeter:

Oppmerking for horn også:

6mm Rampa, skrudd og limt med epoksylim:

Montering av kasse for mellomtone:

Bassrefleksrør ble limt med Tec7:

Fuget rundt kassen og rørene:

Siden frem og bakside har innvendig fals hadde jeg tenkt å montere avstivere fra den ene sideplaten. Det ble litt trangt synes jeg, så jeg valgte derfor å modifisere bakplata. I den ene falsen limte jeg ned en tilsaget smal MDF-plate, og saget inn fals i bakplata istedenfor. Da kan jeg tre inn plata i falsen på motsatt side i kassen, og bare vippe andre siden rett ned i kassen imot den innmonterte smale plata her. Det blir solid, og stjeler ikke volum i kassa:

Sånn ser det ut med bakplata på plass:

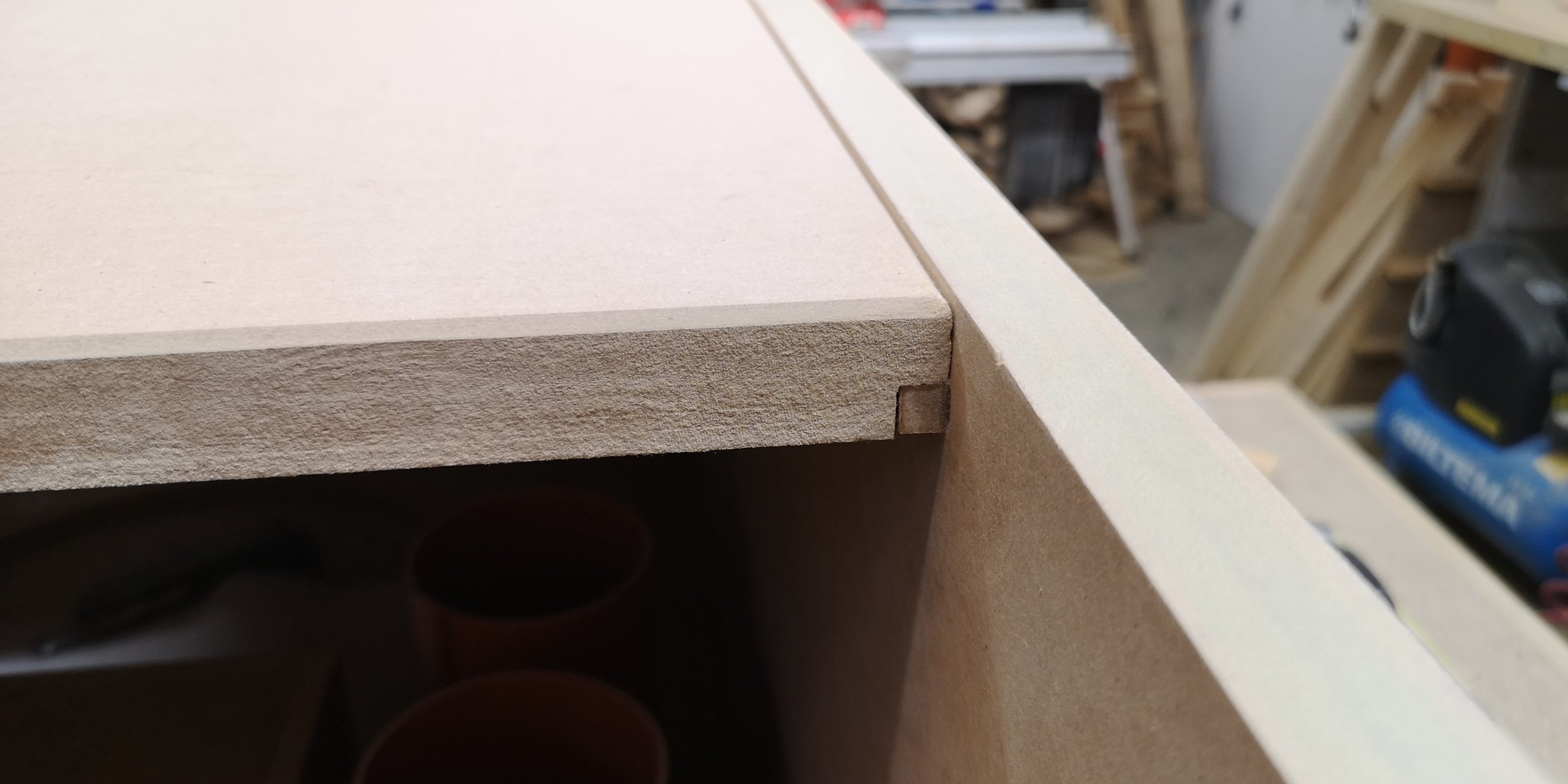

45 graders smal avfasing på bakplata og lokk imot kantene:

Sånn:

Da er alt klart for montering. Hele kassen blir nå limt, unntatt bakplate og lokk, som tas ut etter liming:

Alltid stress å lime så store kasser med 45 graders hjørner:

Freste ut overskytende kant og lim i åpningen på bassportene:

Dette blir bra. Jeg saget ned alle platene litt under baffel, da har jeg en grei kant å lime valnøttlister mot:

Litt reparasjoner på skader i platene, her i lukeåpningen bak:

Her er det bare å dra plata en cm mot kamera, og så vippe den ut. Da blir det enkelt å montere avstivere:

En stykk kasse klar for videre arbeid:

Og neste på gang, da fortsetter jobben i morgen!



[Sluket]

Epoxylimt RAMPA er greia i mdf. Generøs forboring gjerne... mdf har en lei tendens til å dra seg ut eller "gro" dersom det er i trangeste laget. Men dette vet du sikkert.



[Hunsbedt]

Epoxylimt RAMPA er greia i mdf. Generøs forboring gjerne... mdf har en lei tendens til å dra seg ut eller "gro" dersom det er i trangeste laget. Men dette vet du sikkert.

Stemmer det, utrolig viktig å forborre med dybdestopp og rett diameter. Og forsenking slik at rampamutteren setter seg fint jevnt med plateoverside. Har testet masse med disse greie mutterne. Er hullet for trangt får man lagsplitting og elende. Det beste er testing med borr som øker på halvmillimeteren i diameter, da finner man perfekt hullstørrelse!



[Sluket]

MDF er egentlig ræva.. men formfast og grei til malingsfinish. Kantene er et helvete dog...



[Hunsbedt]

MDF er egentlig ræva.. men formfast og grei til malingsfinish. Kantene er et helvete dog...

Hjelper litt med vannfast MDF og 45graders hjørner. Da slipper man svelling og endeved på utsatte steder.
Men går man for rå styrke er kryssfiner (Baltiske bjørk) i særklasse best. Nå desverre svindyrt siden russiske varer er uaktuelt...



[Sluket]

Vet du om noen fortsatt selger BB?



[Hunsbedt]

Vet du om noen fortsatt selger BB?

Ja, Trestokken har noen tonn på lager og er prioritert hos leverandøren. Men ikke enkelt å få tak i alle dimensjoner. Og det er relativt dyrt, selv om man har greie avtaler.



[Sluket]

Prisen er ikke nødvendigvis så farlig når det er snakk om mindre størrelser og kvanta og det viktige er materialets egenskaper.



[Hunsbedt]

Prisen er ikke nødvendigvis så farlig når det er snakk om mindre størrelser og kvanta og det viktige er materialets egenskaper.

Bare å sende en PM hvis det er noe du trenger så kan jeg sjekke med Kjell E på Trestokken.



[Motorhome]

Interessant prosjekt med vintage JBL Jeg har bare restaurert noen gamle L112 som jeg har 2 par av. Det jeg har lyst å bygge,er en klone av L45 Flair som er en mellomting mellom en gulvstående med sokkel eller en blytung hyllehøyttaler. Den er det ikke mange av, da den på 73/74 ble bestykket med flere forskjellige drivere delefiltre ''kontainere''. Ble også levet som byggesett på 70 tallet. Det dyreste den gang var på rundt 9k pr side. Nå blir bare 375 horndriveren og L15 solgt for rundt 18k paret i USA i dag.

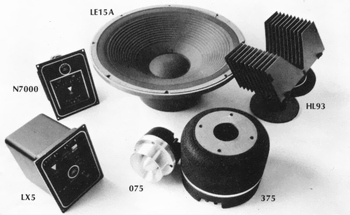

S8 på rundt 9k hos Erling Neby as på 70 tallet. Jeg har element for L45 -030B og L45- S1B. Jeg kan bygge S8 men da uten den kostbare 375. Har veldig lyst å begynne. Da bir det utskiftbare baffler for å prøve flere forskjellige bestykkninger Jeg vil bruke baltisk bjørk som er noe kostbar, og Blackhole 5 som dempematerial som jeg har god erfaring med.



[lille hiawata]

Flott prosjekt.



[Motorhome]

Har indianern som tidligere lagde kjøkkeninredninger med noen avansert italienske bordsager som kan kutte nøyaktige plater.



[DogStar]

Meget flott arbeid. Er lei kommersielle høyttalere med 6.5" basselementer og bassrefleks.



[mk1classic]

Litt inspirasjon, dog er det vel 4343 som er med i denne



[Pål gundersen]

Flotte saker



[Hunsbedt]

Så var det plutselig gått to uker, og det er på tide med en liten oppdatering. Med avtagbar bakplate ble jobbing inni kassen en lek, glad for at jeg endret litt på bakplata istedenfor å jobbe inn fra siden. Det er nesten nok avstivere til reisverket til en liten hytte, og med dimensjonen 1,5" x 3" (husker ikke millimetermålene her) blir det sannelig sterkt nok. Her er de svært gode konstruksjonstegningene jeg har lastet ned:

Dimensjon type reisverk:

Støtte for lokket som er bak hornseksjonen:

Sjekke passform med bakside og lokk på plass:

Begynner å bli litt mindre boltreplass her:

I mål med avstivinger, nesten:

Borring av hull i lokket slik at det etterhvert kan festes i rammen:

6,5mm oppborring for 6mm bolter:

Senkehode krever forsenking:

Rampa limes inn i rammen:

Testing (med andre bolter siden jeg ikke hadde nok av rett type)

Satte inn et par ekstra lange Rampa til baksidelokket også før det limes på plass:

Så kunne baksidelokket limes fast:

Sokkel, også den i ekstaordinær solid utførelse. Brukte kvistfri furu her. Deler ble limt og skrudd sammen, og de forsenkede skruene ble så plugget.
Sokkelen skal skrus fast, ikke sikker på om jeg vil lime den også:

Omtrent slik skal den monteres. Kassen skal faktisk alltid ha sokkelen på leste jeg nå, og da er det sikkert lurt å lime den fast også. Den hjelper til med avstiving av bunnen i kassen. Det er derfor ingen annen avstiving inni kassen her:

Så var det tid for demping inni kassen. Det skal brukes 50mm Glava. Det er veldig likt originalen:

Dempingen stiftes på plass der det er behov for det:

Grunning av bakside og underside:

Også sokkel fikk to strøk grunning:

To strøk grunning ferdig her:

Så snus kassene for påliming av valnøttlister:

Testing passform og justering:

Lister på plass. Takk til Gallatin Snekkerverksted for flotte heltre valnøttlister!

Da er det nesten klart for finering. Det og maling blir neste gjøremål på lista!



[inselwind]

Nydelig arbeide . Takk for masse bilder.



[ArneM]

Det er bare så vakkert at en får tårer i øynene



[Hunsbedt]

Jeg har hatt fri noen dager, og har kommet et godt stykke videre på veien. Kassene er nå klare for maling og olje. Jeg fikk også bygget ferdig frontrammene, disse er nå klare for maling og så stofftrekking.
Her er bildene fra denne ukas jobbing:

Jeg hadde liggende en helplate valnøtt Decoflex, samt litt rester. Godt var det, for nesten alt gikk med til disse kassene:

Jeg pleier å kappe ut bitene slik at mønsteret fortsetter rundt kassen. Her kunne jeg bare glemme det, da måtte i såfall Decoflex lage ark som er nesten 3m lange, og meg bekjent så finnes ikke det hos nevnte:

Jeg viser her med noen bilder hvordan jeg gjør dette med finering. Jeg har fått en del spørsmål, og har prøvd å hjelpe. Det er ikke sikkert min måte er den rette, det er flere veier for å komme i mål her, det er sikkert.
Tidligere sverget jeg til Cascol hvitt trelim. Det funker bra, men denne Bostiklimen er bedre synes jeg. Den hefter supergodt, og man trenger ikke ha se veldig tykt lag heller. På mindre flater bruker jeg malertrauet, mens på større flater som her (ca 0,5 kvadrat-1 desiliter) skrur jeg bare av korken på limet og klemmer ut en liten desiliter eller så. Skumrulle liker jeg best, siden overflaten blir jevn:

Her er passende mengde lim til denne overflaten. Rulles helt ut til det dekker jevnt:

Her er første arket klart til tørk. Limet skal være helt tørt før fineren legges på og strykes fast:

Her har det bakerste arket fått tørke ti minutter, og er nesten klart:

Tilsvarende skal kassen ha samme mengde lim. Påføres jevnt og fint, spesielt viktig at det blir lim helt ut til kantene. Her har limet tørket helt. Man kan stryke hånda over og det kjennes ingen fuktighet:

Så må man inn til mor og hente redskapen som kreves: Strykejern, hårføner (for raskere å tørke ut hvitlimen) og en (mini)kjevle. Saks og gråpapir er heller ikke dumt:

Arket legges på plass når limen er tørr på begge overflatene. Så begynner jeg fra midten i ene enden som vist på pilene, og stryker fineren fast utover mot sidene. Man kan sikkert også begynne i midten og jobbe seg utover. Gråpapiret legges mellom strykejern og finer. Full varme på strykejern er viktig! Det er bare å teste med noen biter, så finner man ut av hvor mye stryking som skal til:

Jeg bruker 120-papir til grovpussingen. Arkene ble skjært ut med 5mm overlapp her, og langs skråkanten til heltrelistene brukte jeg en skarp hobbykniv for å fjerne nesten alt overskytende. Jeg skjærer aldri helt inntil. Det siste tas alltid med sandpapiret. Rundt resten av kassens sider brukte jeg overfres med kopistål. For ikke å frese inn i kassen så legger jeg teip der kulelageret til kopistålet kjører:

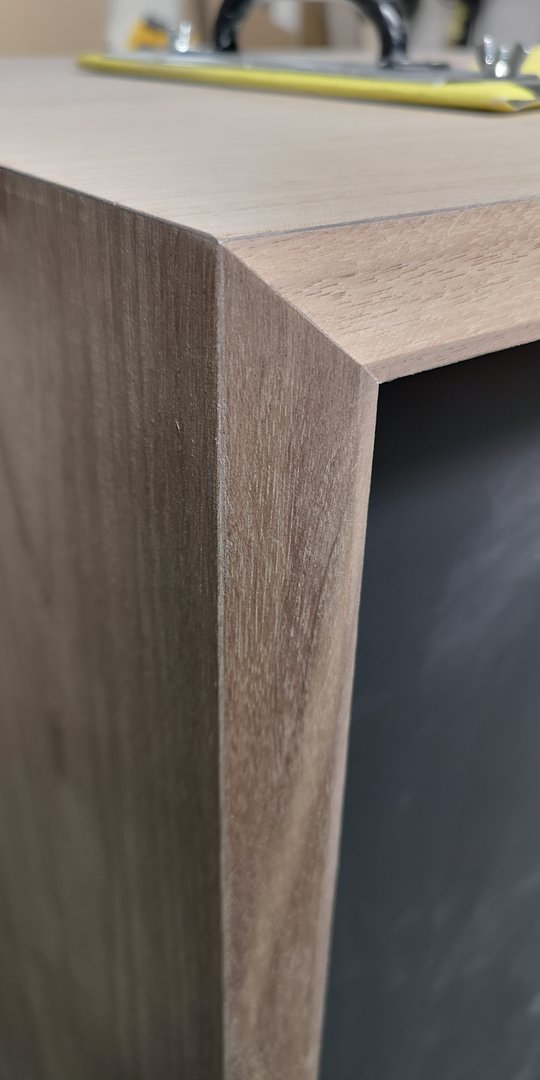

Her detalj fra hjørnet. Med Decoflex er det viktig at man pusser bort alt som er overskytende. Decoflex har papir under fineren, og det er viktig at det pusses bort. Ofte er det lite synlig under pussingen, men veldig synlig når man har oljet eller lakket. Så pass på at alt dette pusses bort. Man kan også gå over med eggen av en skarp kniv med 90 graders vinkel og skrape av restene:

Så var det frontstofframmer. Jeg kappet opp hjørneklosser fra noen fururester, og hadde liggende noen utforingsplanker i 20mm som passet bra til dette prosjektet:

Klossene ble limt og skrudd fast fra undersiden. Tegningene hadde faktisk flere feil på disse rammene, men målene var rette:

Furulistene ble så limt og spikret med dykk fra oversiden:

Klare for litt forstiktig nedpussing og sparkel:

Spent på hvordan høyttalerstoffet skal festes rundt hjørner her! Rammene er 7cm dype...

Sånn blir de på kassene. De skal festes med borrelås og to sneppertpinner:

Og her er årsaken til dybden disse rammene må ha: Spredlinsene til ett av horna:

Neste oppdatering blir nok den siste i dette prosjektet. Nå er det kun maling, olje og montering som er igjen, håper det lar seg gjøre neste uke.



[Aurora]

Blir flotte saker, dette... men jeg skjønte ikke helt det med papiret..?? Jeg har brukt en del finer opp gjennom årene, men aldri med papir....Pusser du vekk papiret mot kanten før du smører lim??



[Hunsbedt]

Blir flotte saker, dette... men jeg skjønte ikke helt det med papiret..?? Jeg har brukt en del finer opp gjennom årene, men aldri med papir....Pusser du vekk papiret mot kanten før du smører lim??

Er ikke sikker på hvilket papir du mener? Jeg bruker et lite papirark mellom strykejernet og fineren når det strykes fast. Da unngår man svimerker eller limrester fra strykejernet.

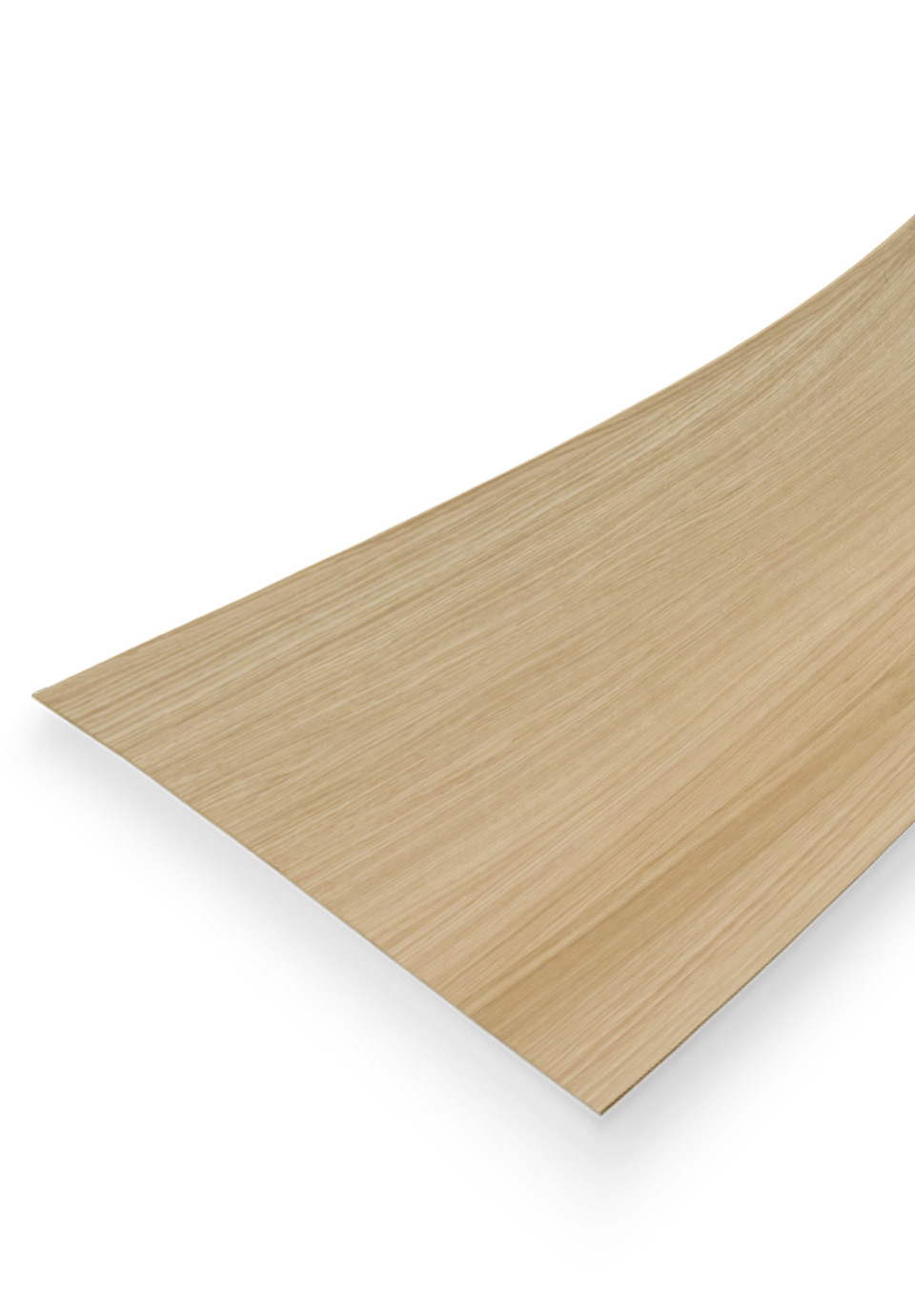

Og så skriver jeg om Decoflex-finer. Der er fineren lagt oppå papir. Det gjør at den blir flatere og jevnere, og mye sterkere enn vanlig finer. Poenget med pussingen er at man må sjekke grundig langs kantene at papirrester pusses helt bort. Man vil gjerne se bittelitt rester stikke ut under fineren hvis man ser nøye etter. Dette må bort.
Dette ordner man ETTER at fineren er festet på kassen med strykejern, når man skal ta bort de utstikkende/overskytende kantene...

Decoflex veneer sheets | Decospan

www.decospan.com



[habicht]

Fantastisk, rett og slett



[DogStar]

Blir flotte saker, dette... men jeg skjønte ikke helt det med papiret..?? Jeg har brukt en del finer opp gjennom årene, men aldri med papir....Pusser du vekk papiret mot kanten før du smører lim??



[Aurora]

OK.. da misforsto jeg... trodde du fjerna litt av papiret på Decoflexen før du limte...

Forresten - hvor får man kjøpt Decoflex...??



[Nido]

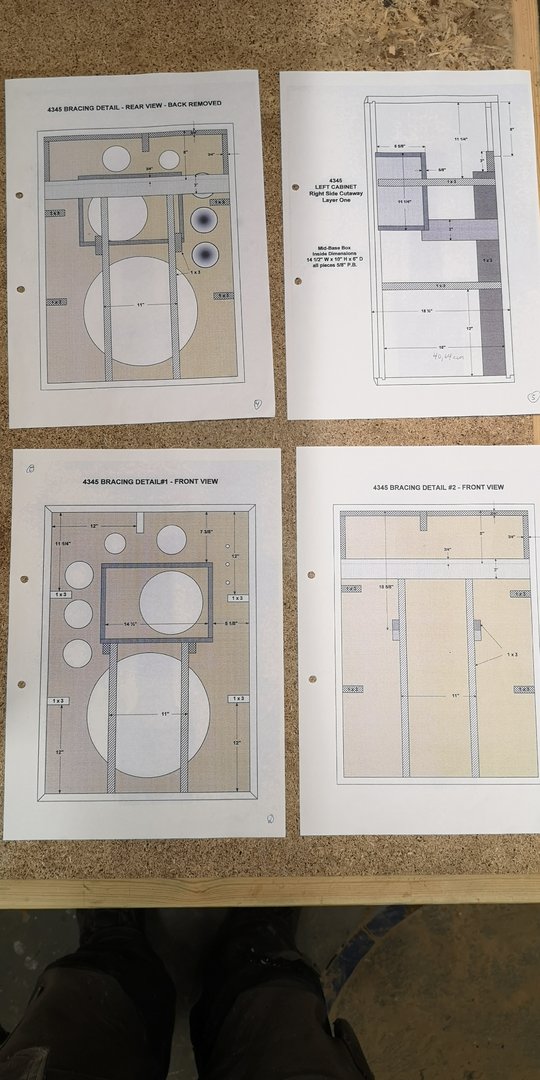

Så var det plutselig gått to uker, og det er på tide med en liten oppdatering. Med avtagbar bakplate ble jobbing inni kassen en lek, glad for at jeg endret litt på bakplata istedenfor å jobbe inn fra siden. Det er nesten nok avstivere til reisverket til en liten hytte, og med dimensjonen 1,5" x 3" (husker ikke millimetermålene her) blir det sannelig sterkt nok. Her er de svært gode konstruksjonstegningene jeg har lastet ned:

Vis vedlegget 964748

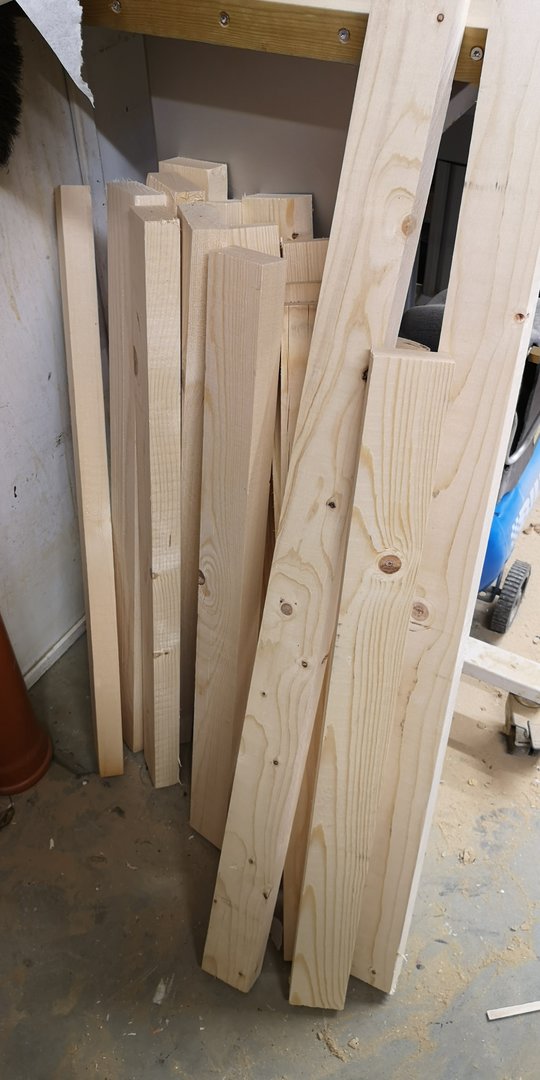

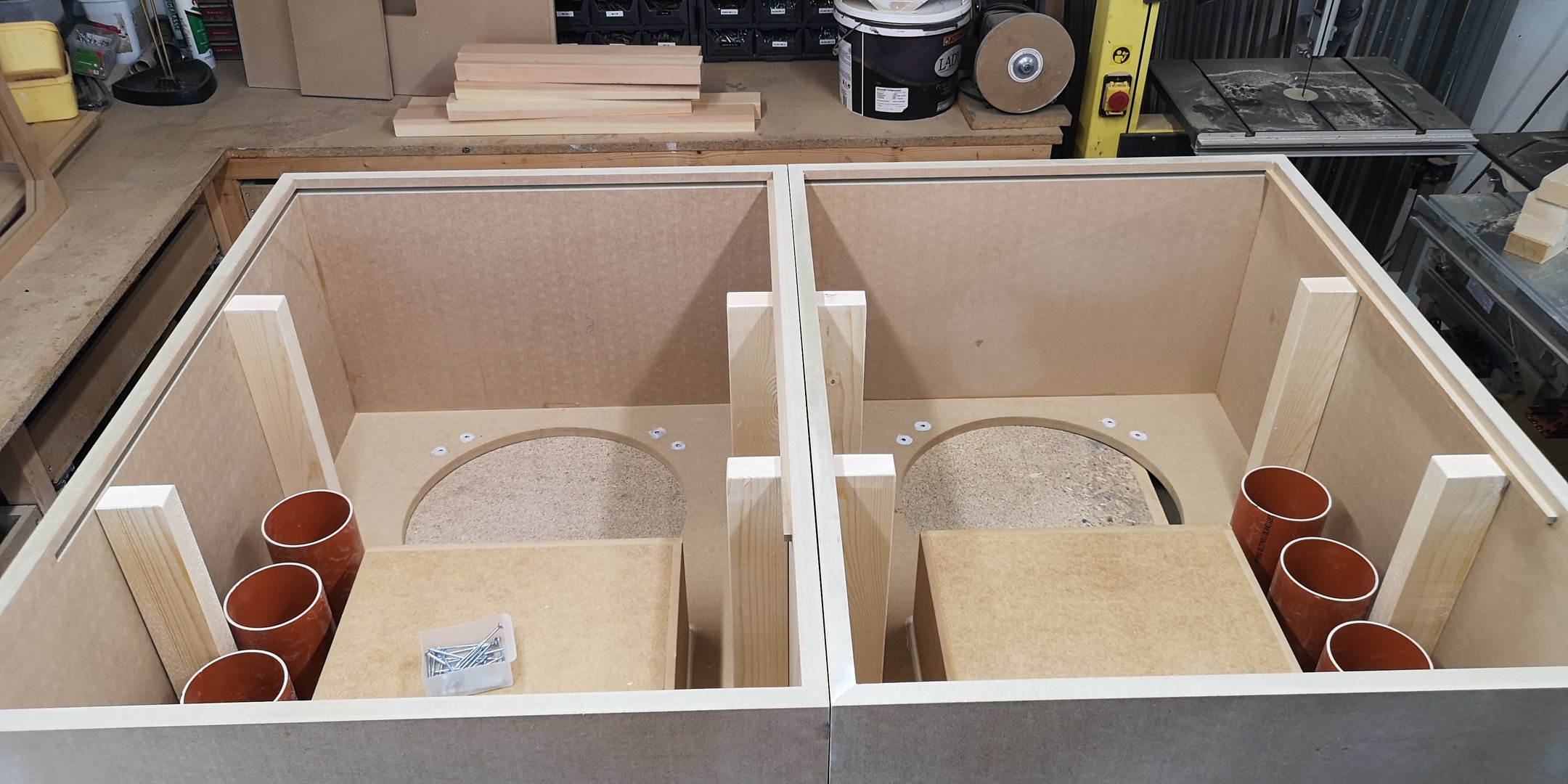

Dimensjon type reisverk:
Vis vedlegget 964751

Vis vedlegget 964753

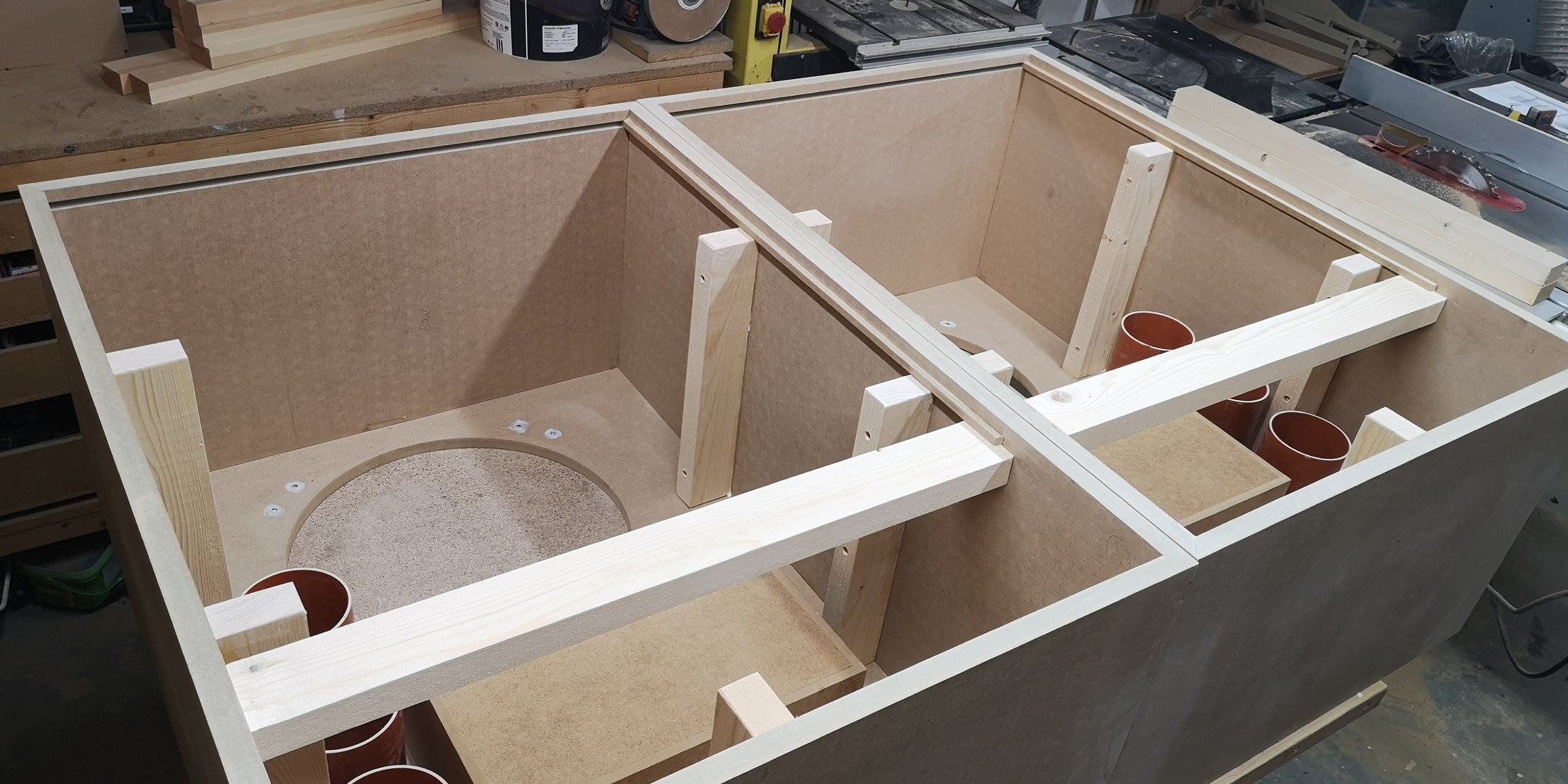

Støtte for lokket som er bak hornseksjonen:
Vis vedlegget 964757

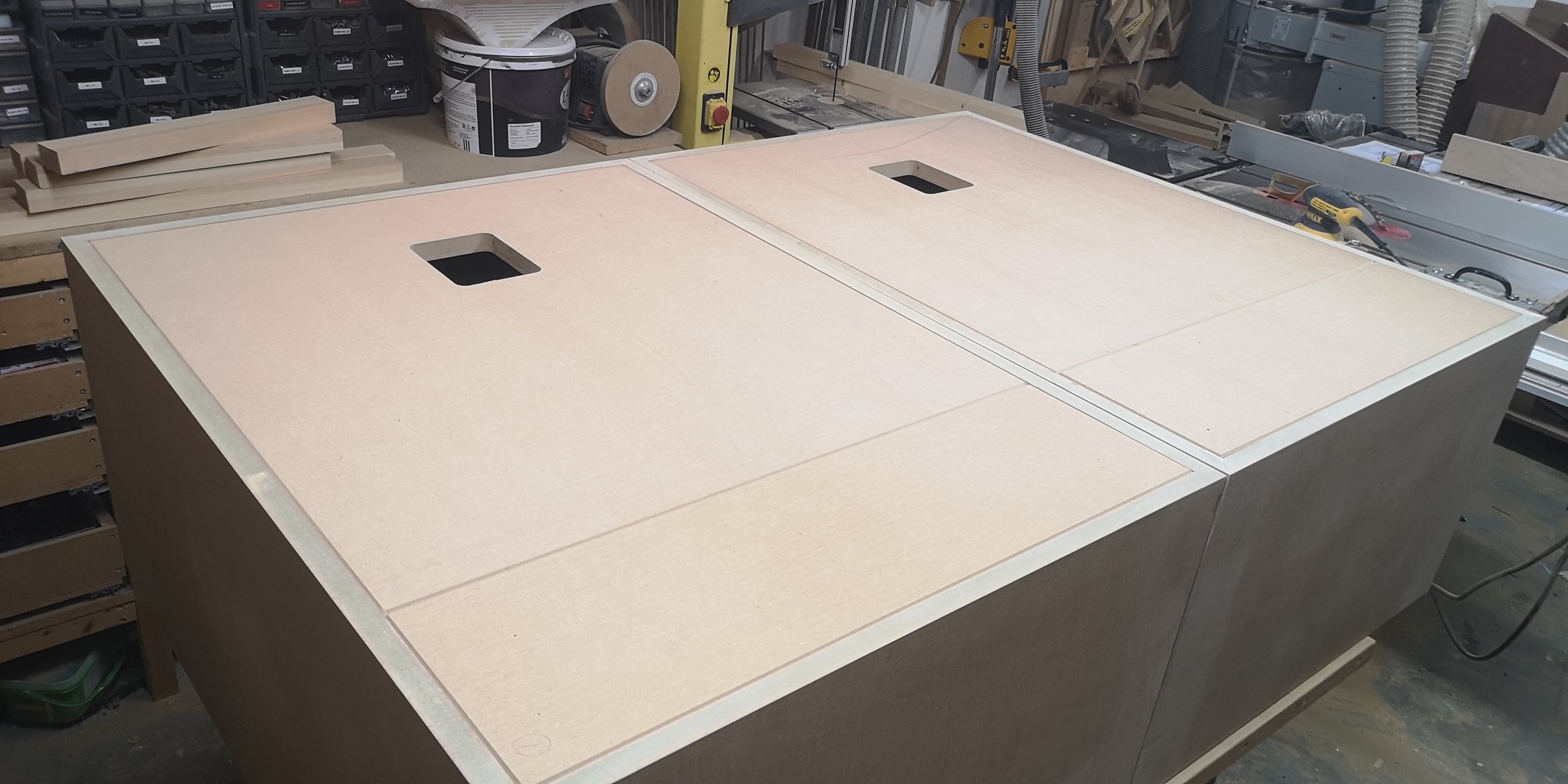

Sjekke passform med bakside og lokk på plass:
Vis vedlegget 964763

Begynner å bli litt mindre boltreplass her:
Vis vedlegget 964764

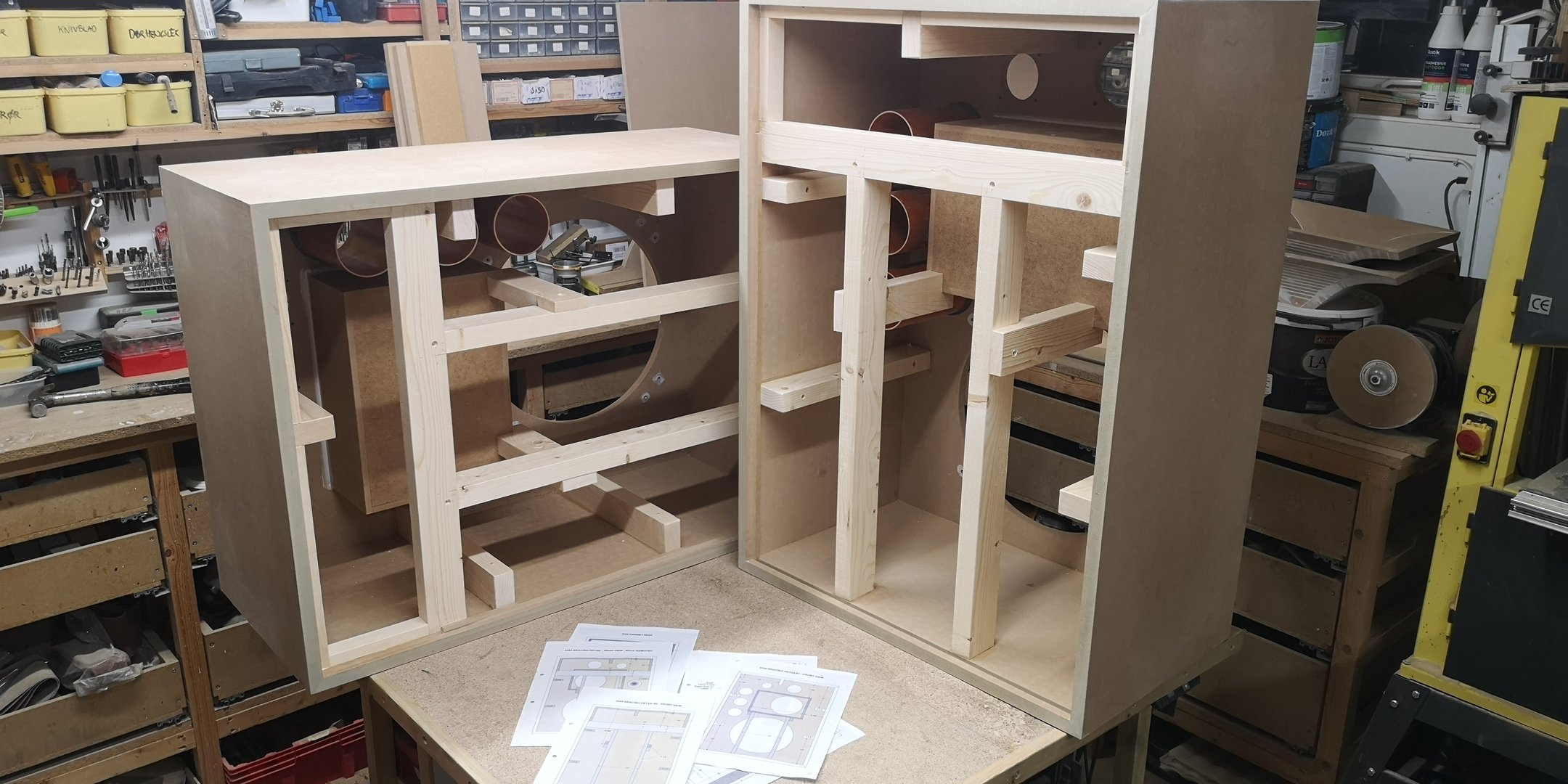

I mål med avstivinger, nesten:
Vis vedlegget 964765

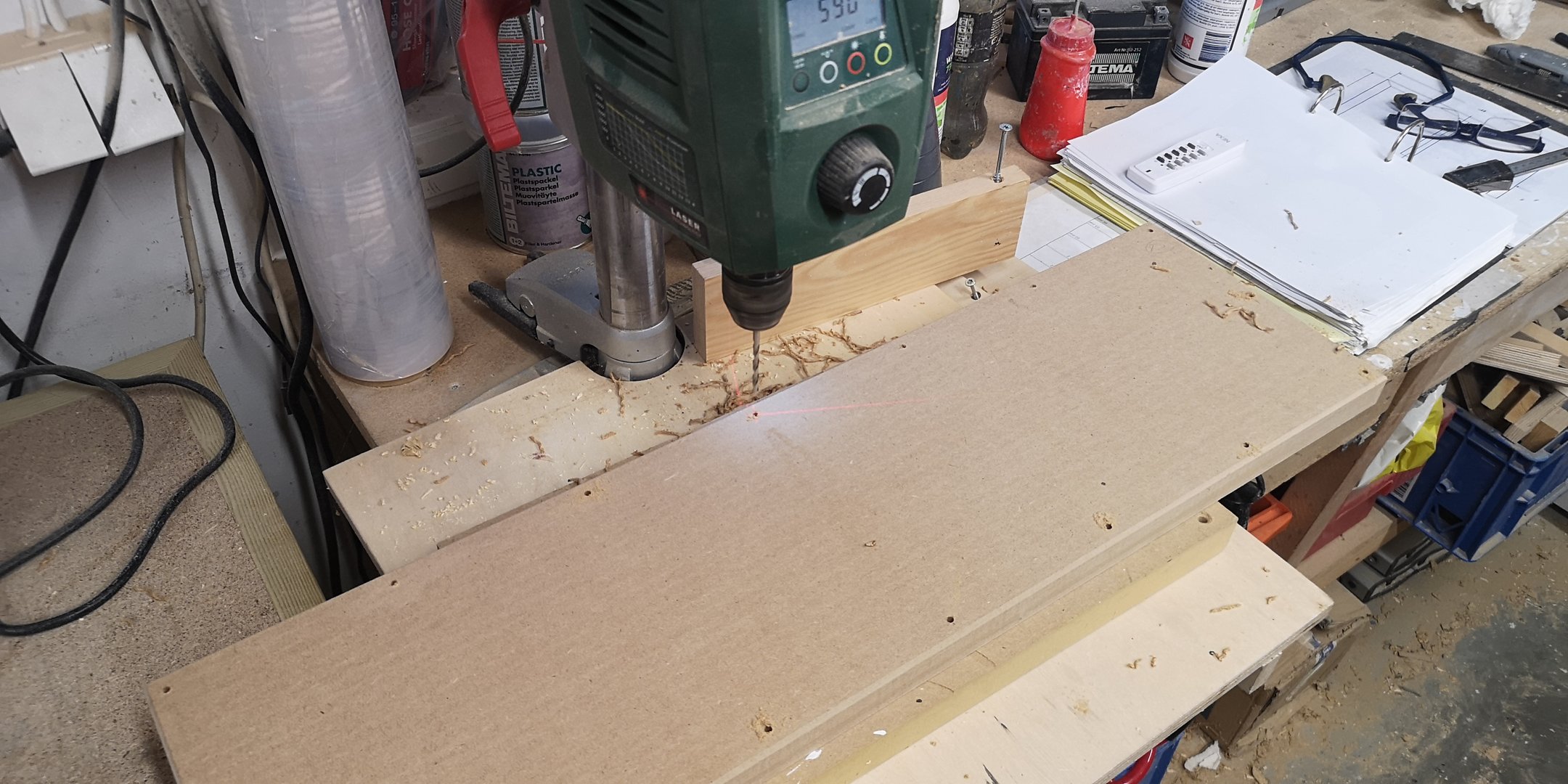

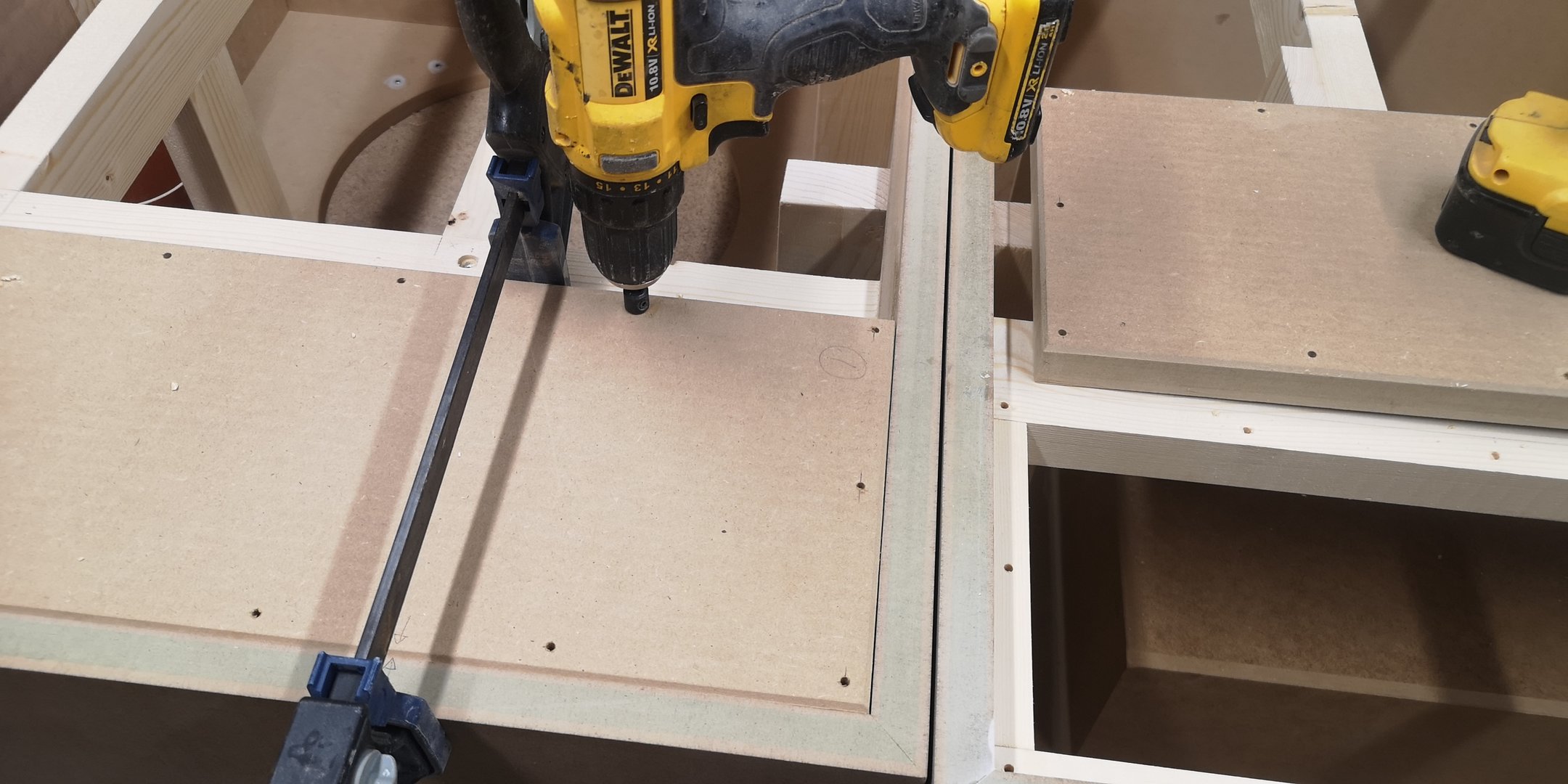

Borring av hull i lokket slik at det etterhvert kan festes i rammen:
Vis vedlegget 964766

Vis vedlegget 964768

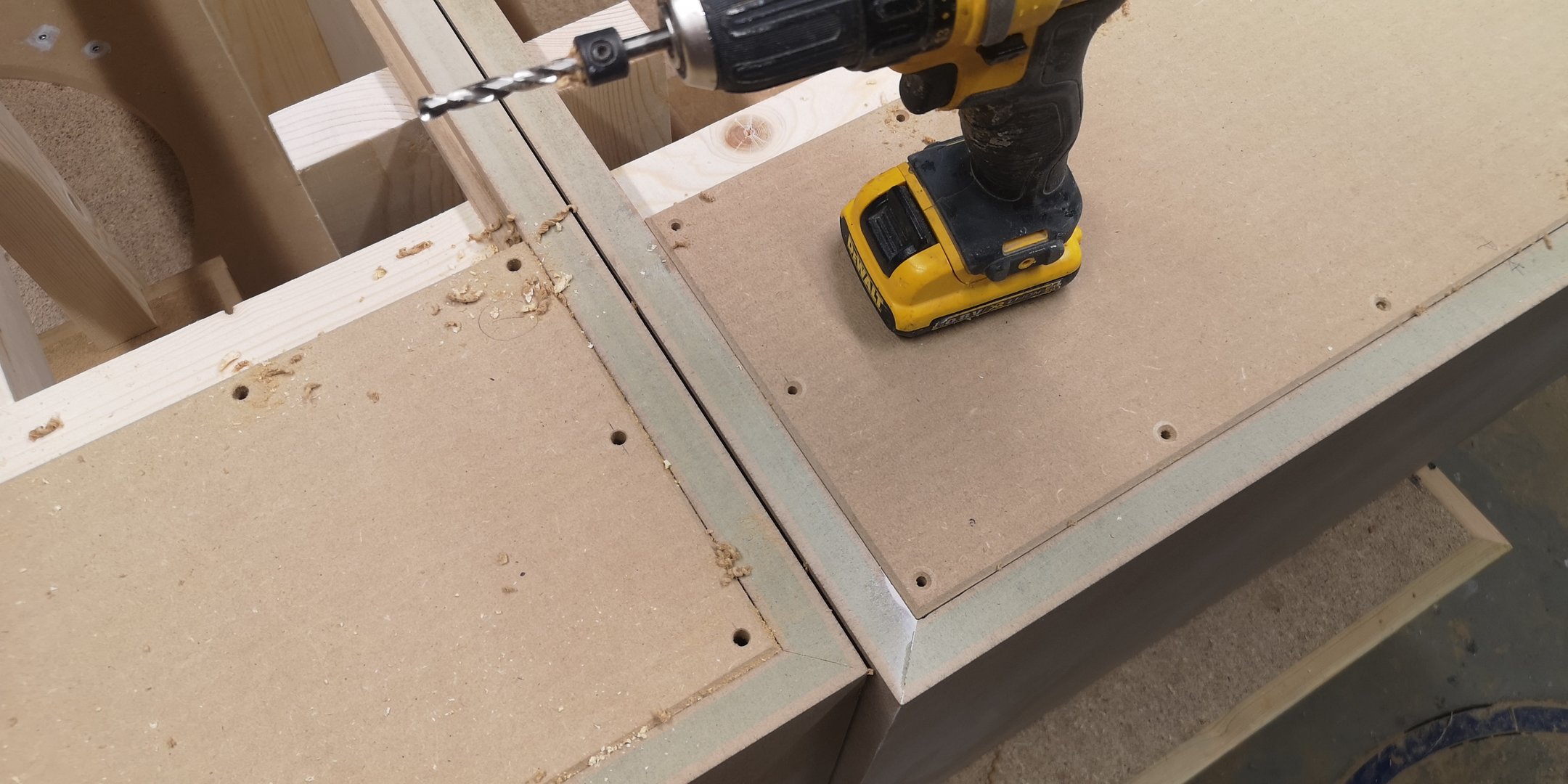

6,5mm oppborring for 6mm bolter:
Vis vedlegget 964770

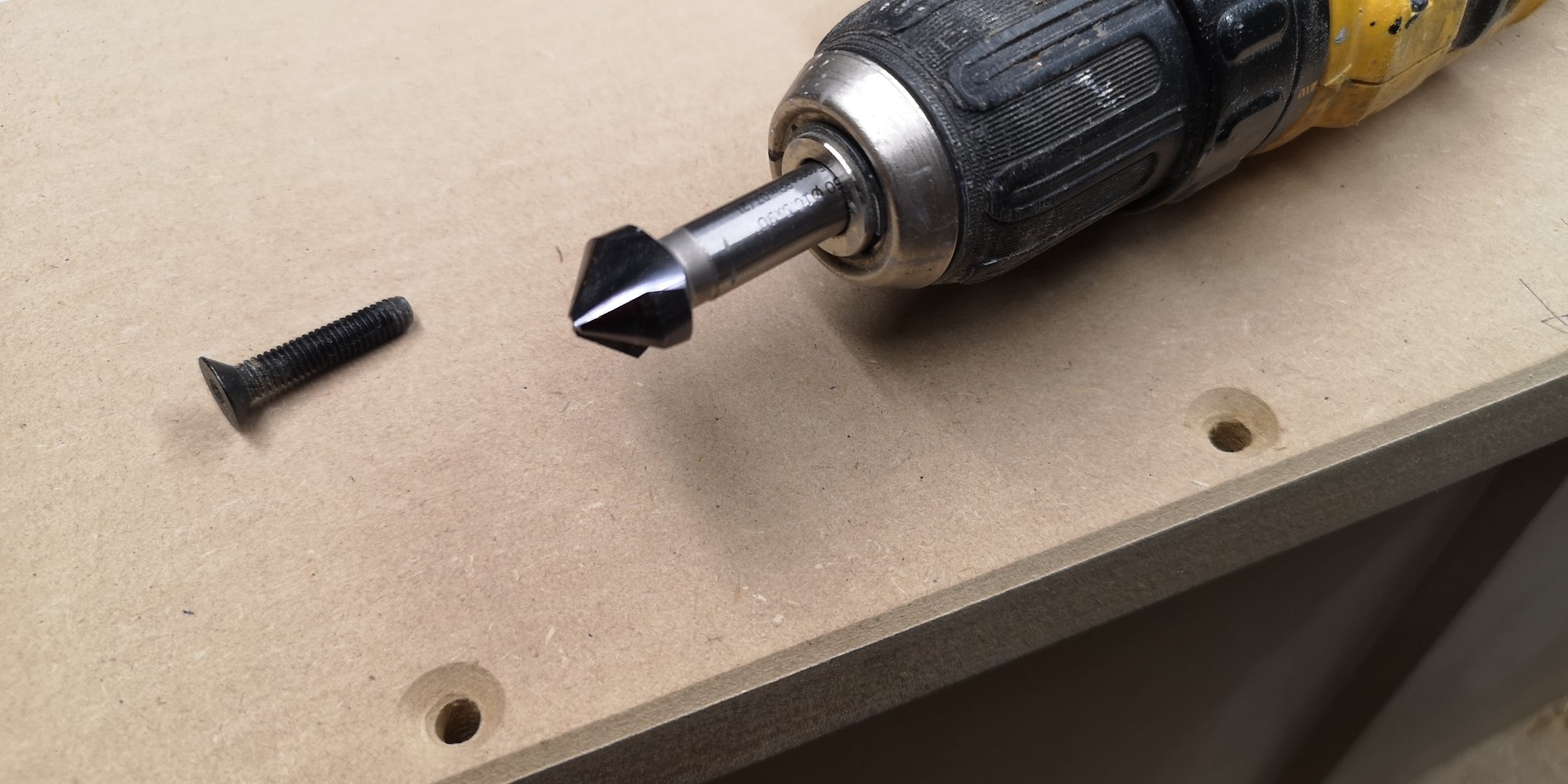

Senkehode krever forsenking:
Vis vedlegget 964771

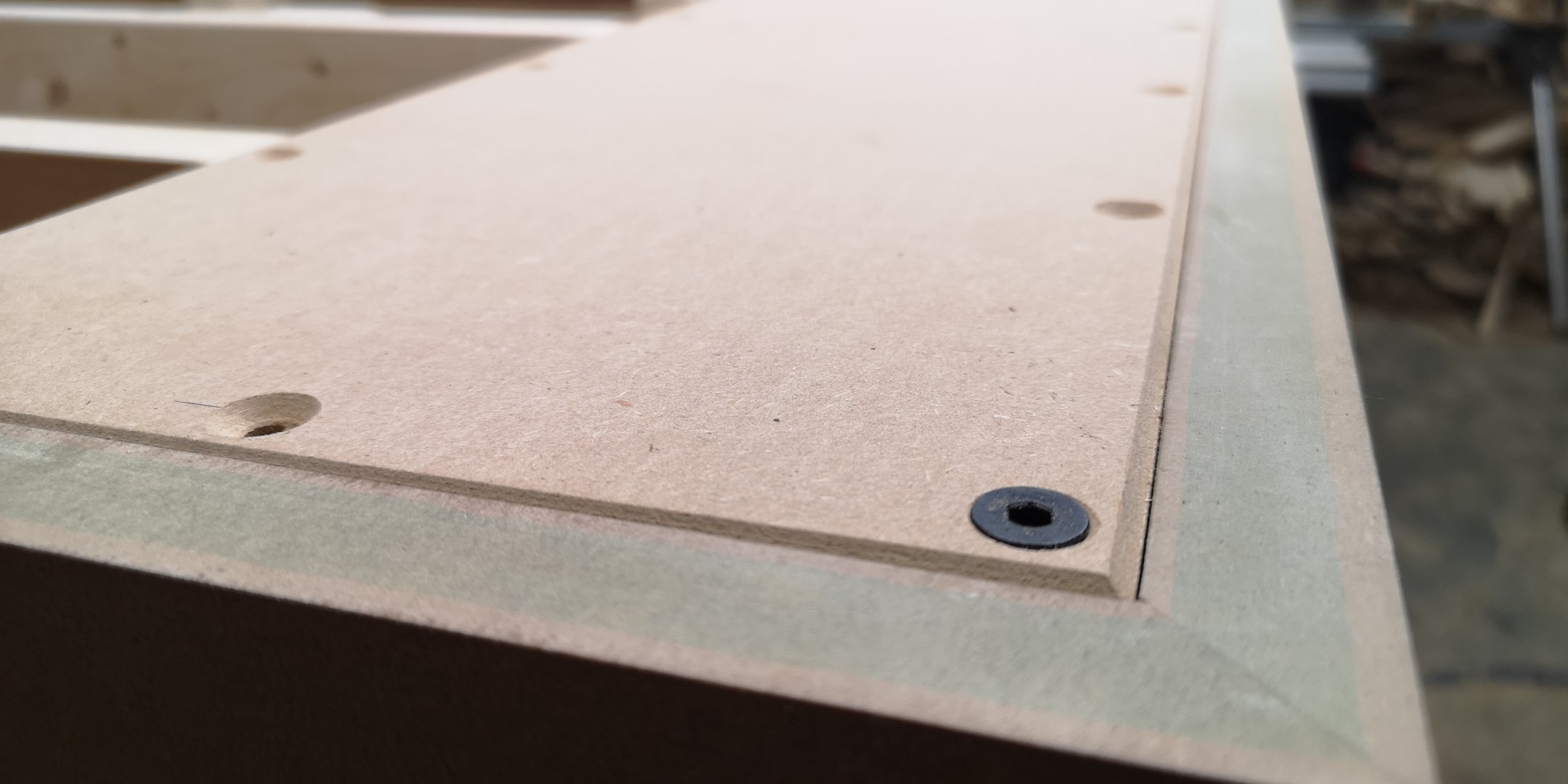

Vis vedlegget 964776

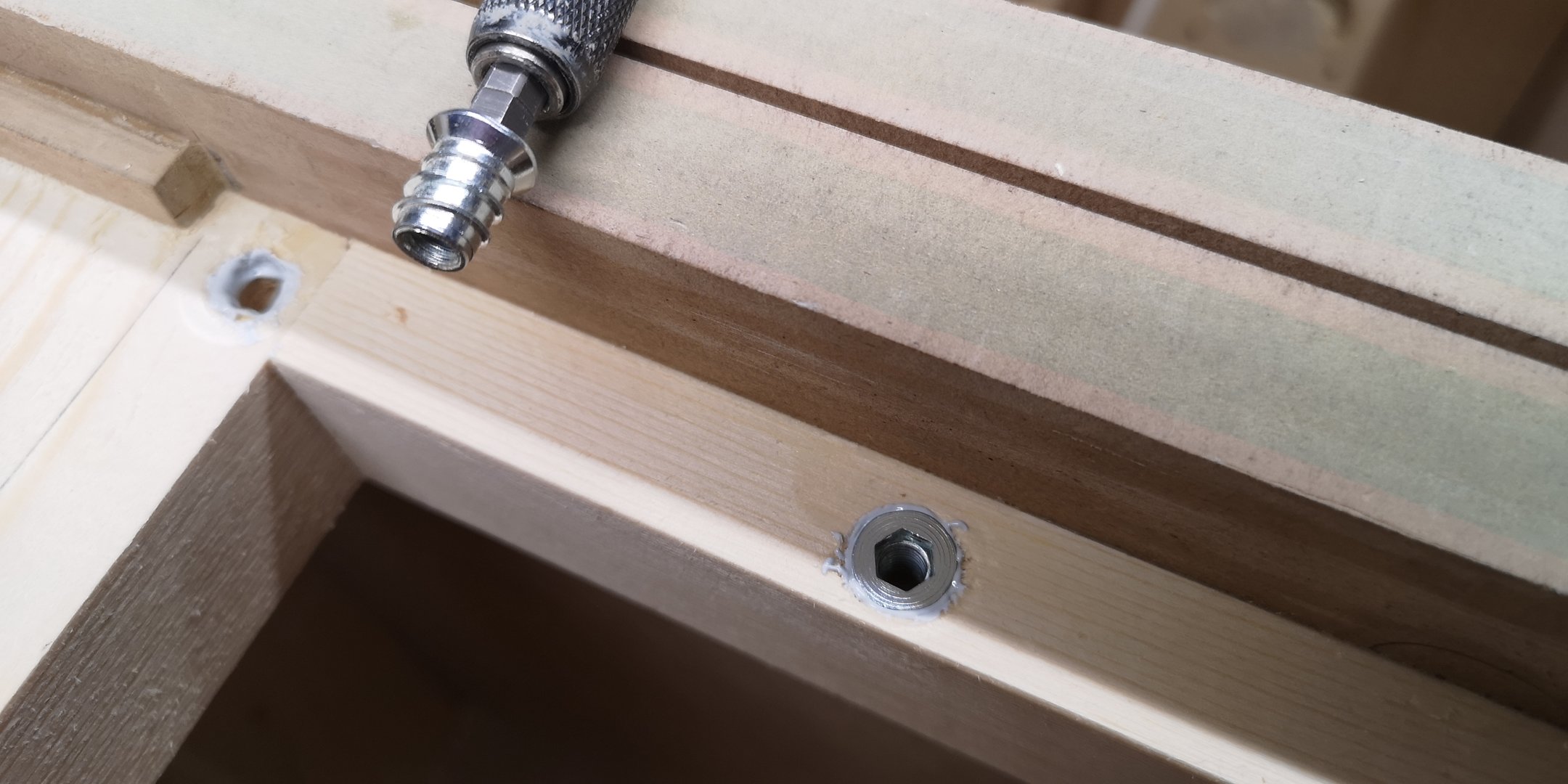

Rampa limes inn i rammen:
Vis vedlegget 964780

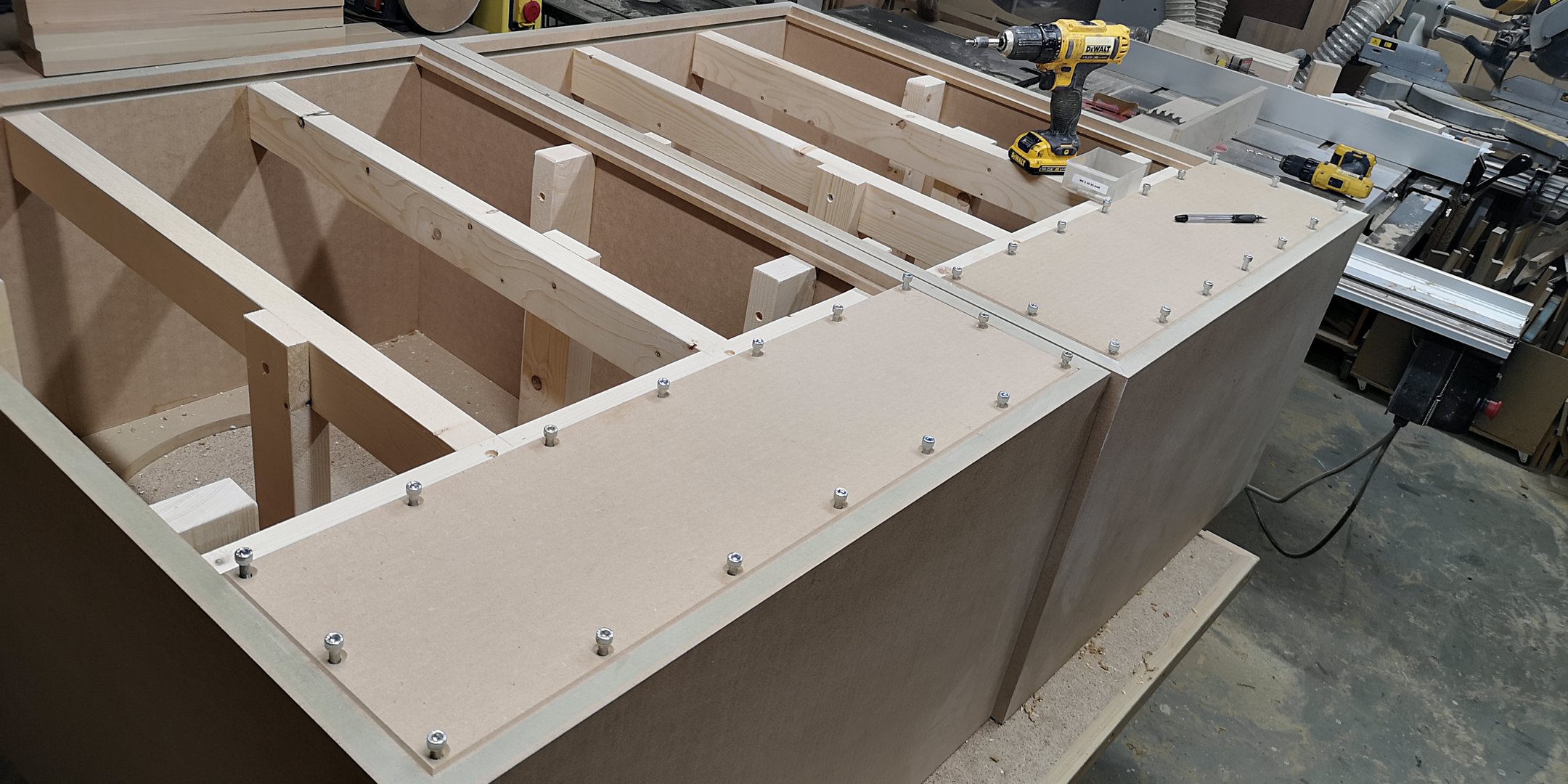

Testing (med andre bolter siden jeg ikke hadde nok av rett type)
Vis vedlegget 964781

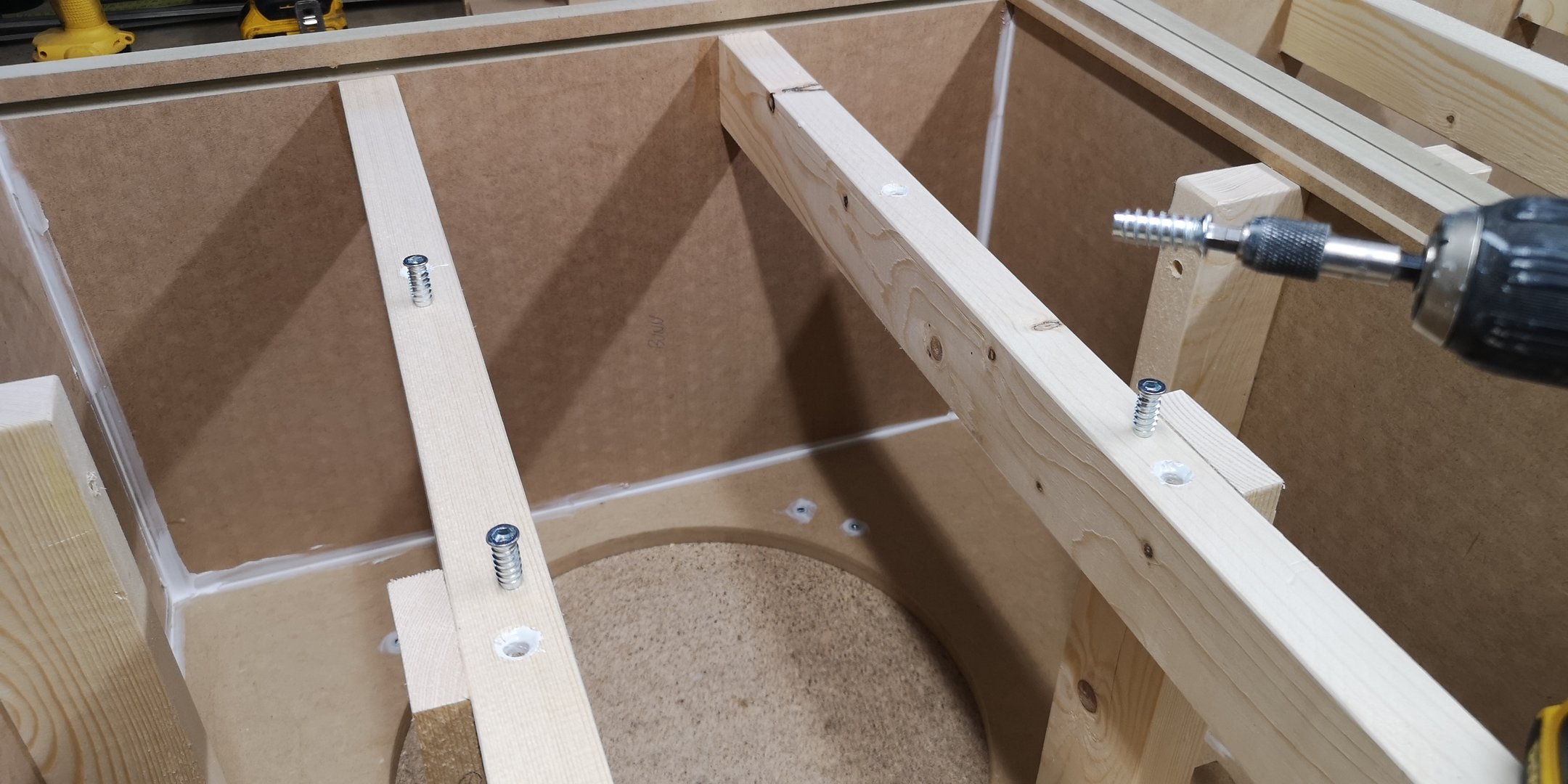

Satte inn et par ekstra lange Rampa til baksidelokket også før det limes på plass:
Vis vedlegget 964782

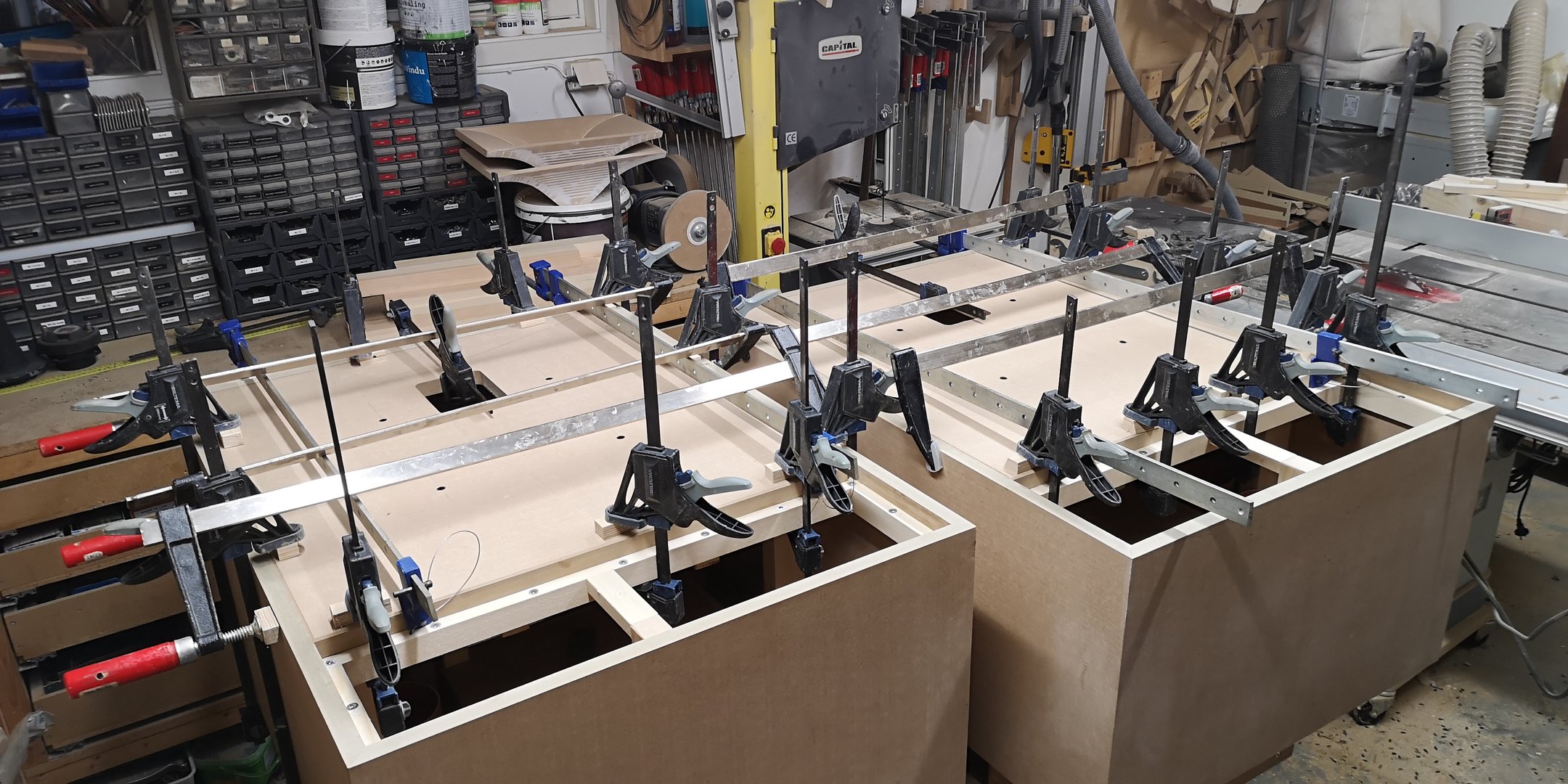

Så kunne baksidelokket limes fast:
Vis vedlegget 964783

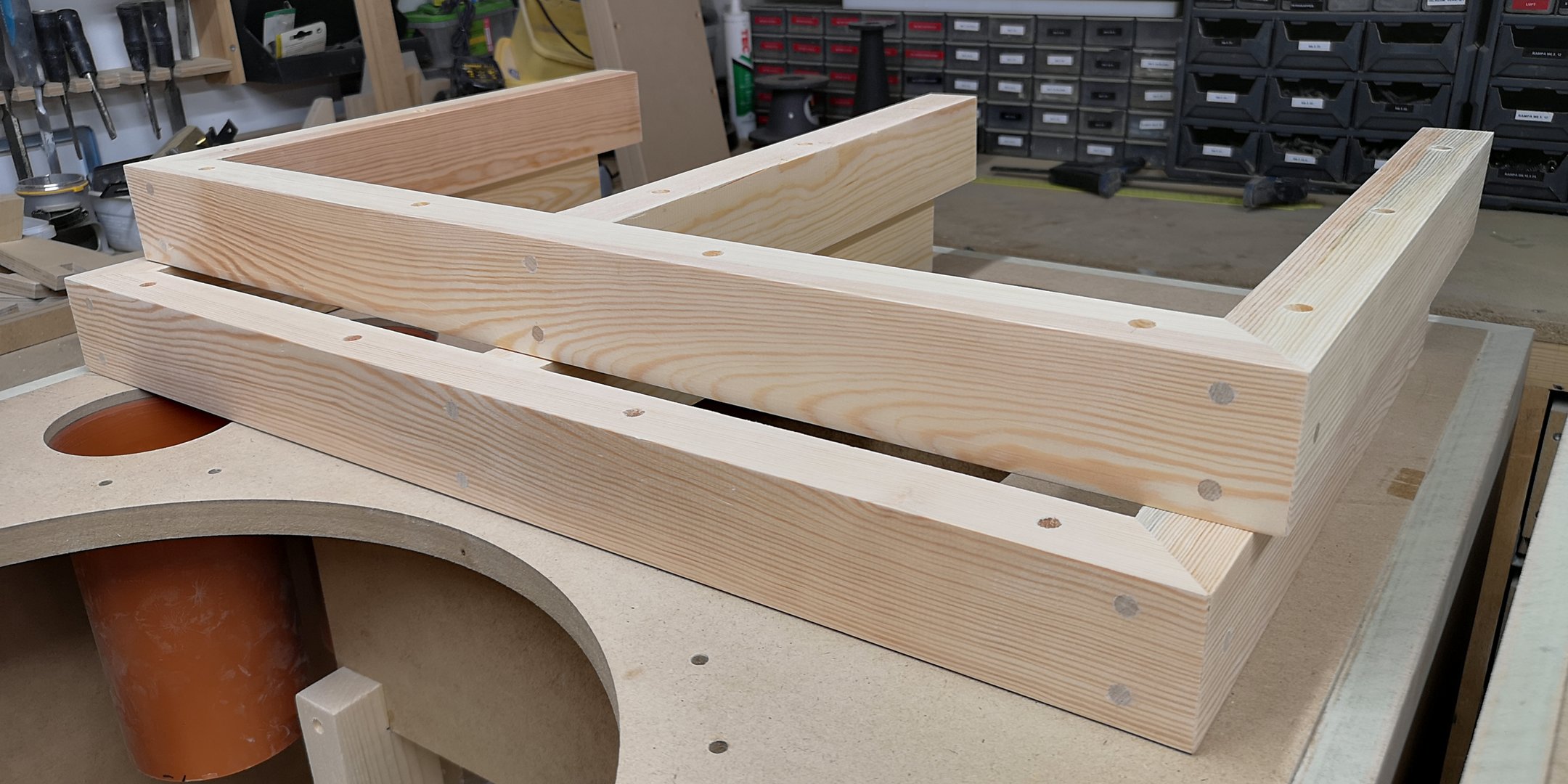

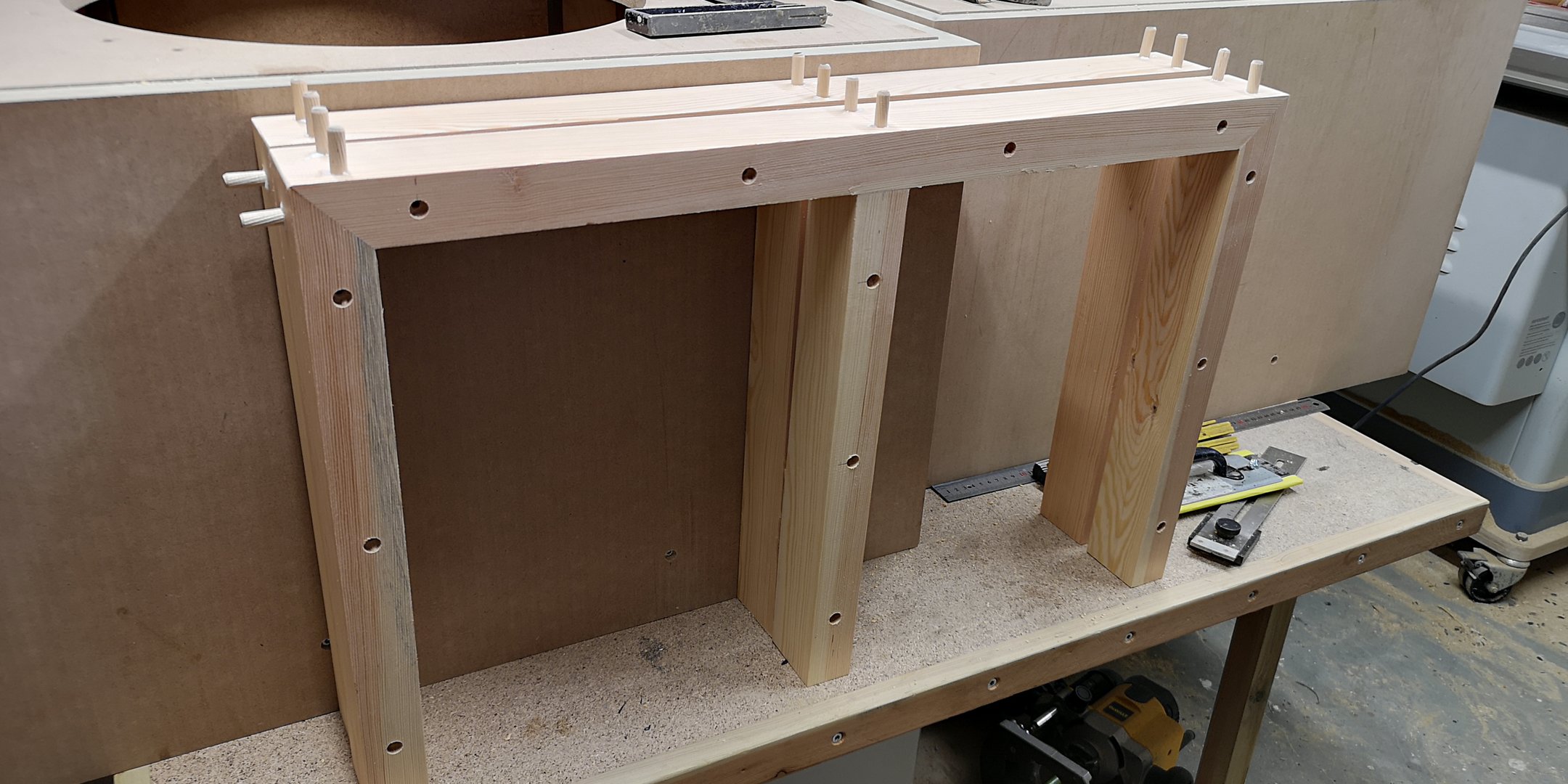

Sokkel, også den i ekstaordinær solid utførelse. Brukte kvistfri furu her. Deler ble limt og skrudd sammen, og de forsenkede skruene ble så plugget.

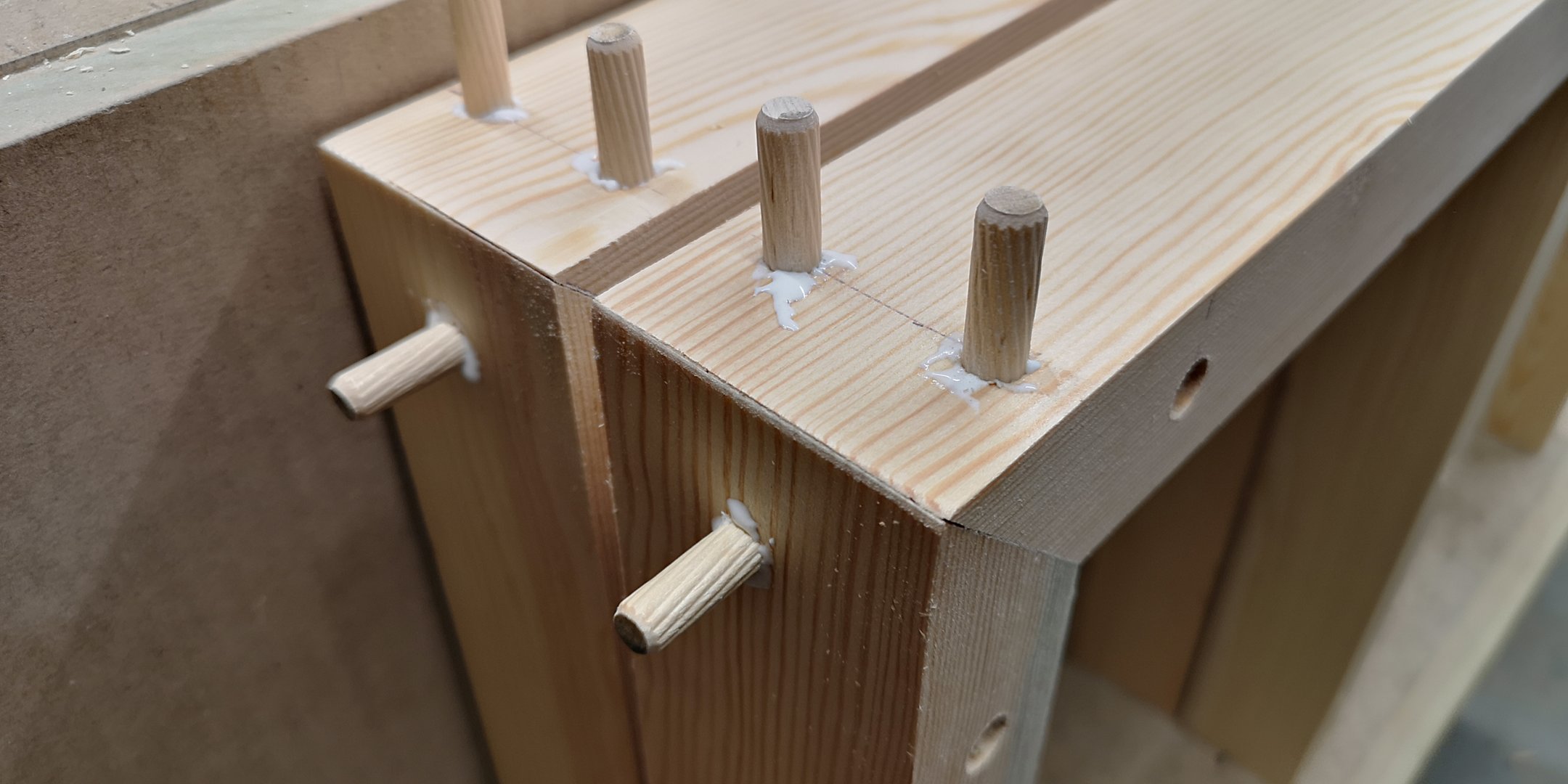

Sokkelen skal skrus fast, ikke sikker på om jeg vil lime den også:
Vis vedlegget 964784


Vis vedlegget 964785

Vis vedlegget 964786

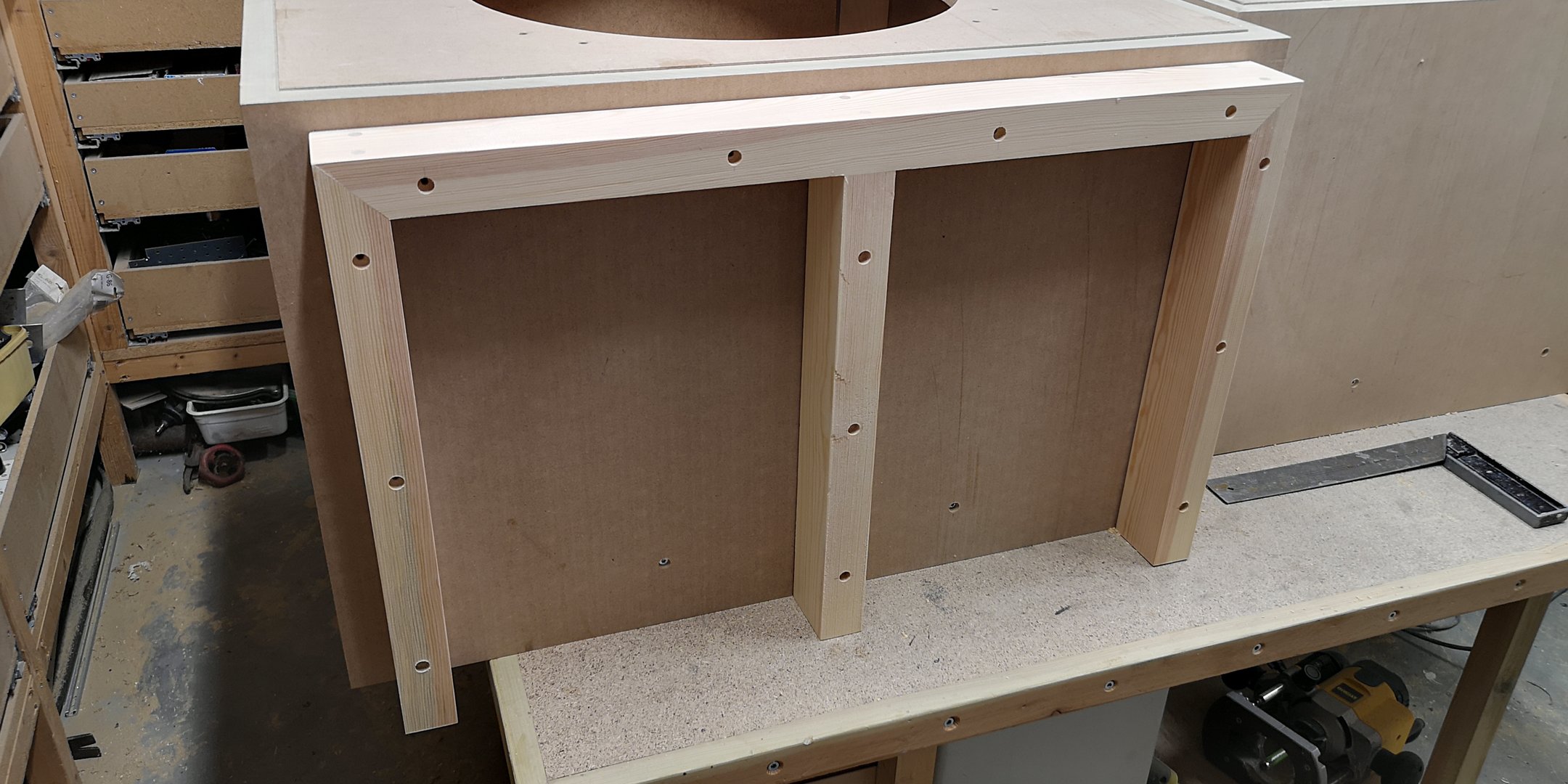

Omtrent slik skal den monteres. Kassen skal faktisk alltid ha sokkelen på leste jeg nå, og da er det sikkert lurt å lime den fast også. Den hjelper til med avstiving av bunnen i kassen. Det er derfor ingen annen avstiving inni kassen her:
Vis vedlegget 964787

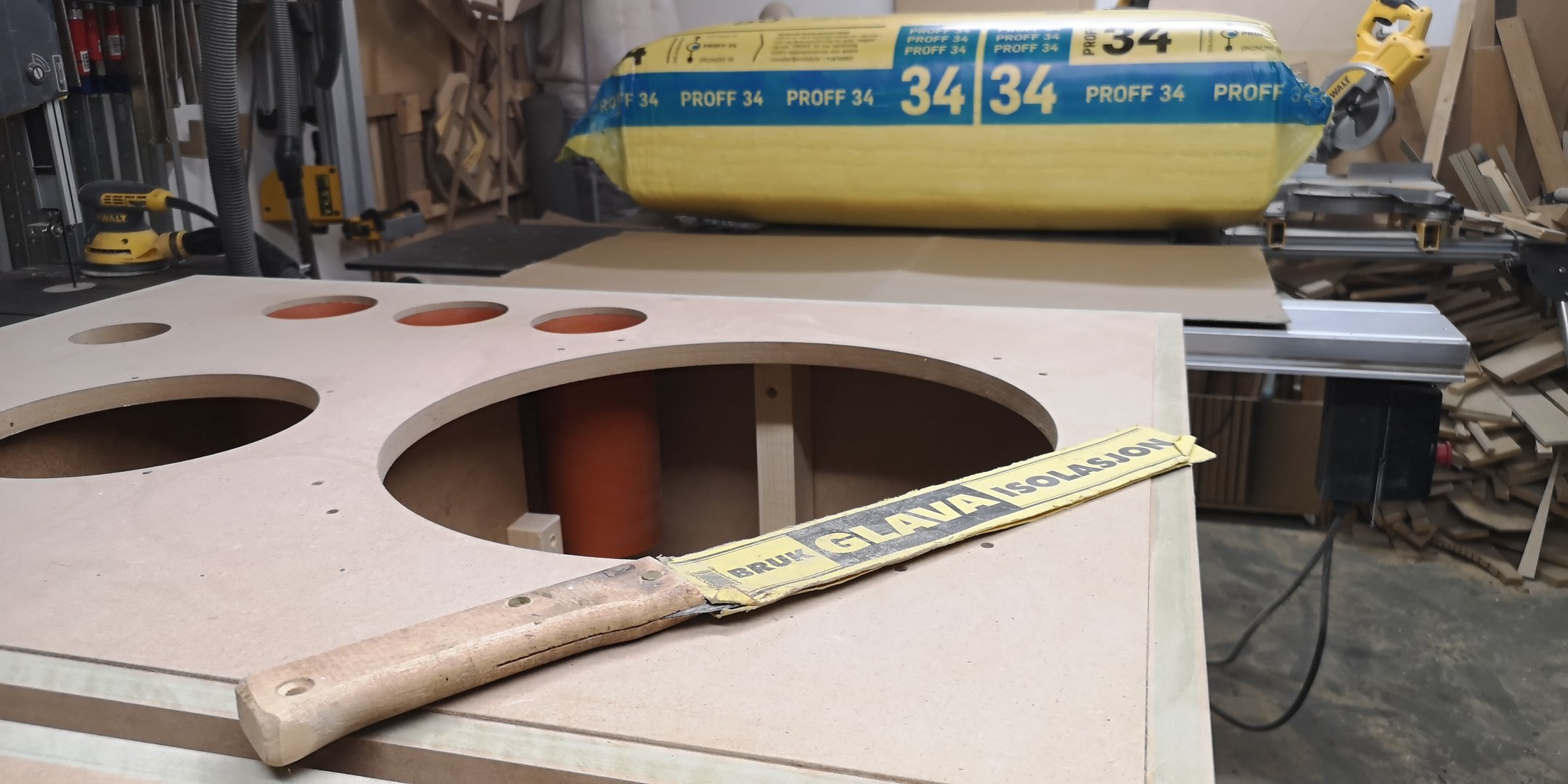

Så var det tid for demping inni kassen. Det skal brukes 50mm Glava. Det er veldig likt originalen:
Vis vedlegget 964788

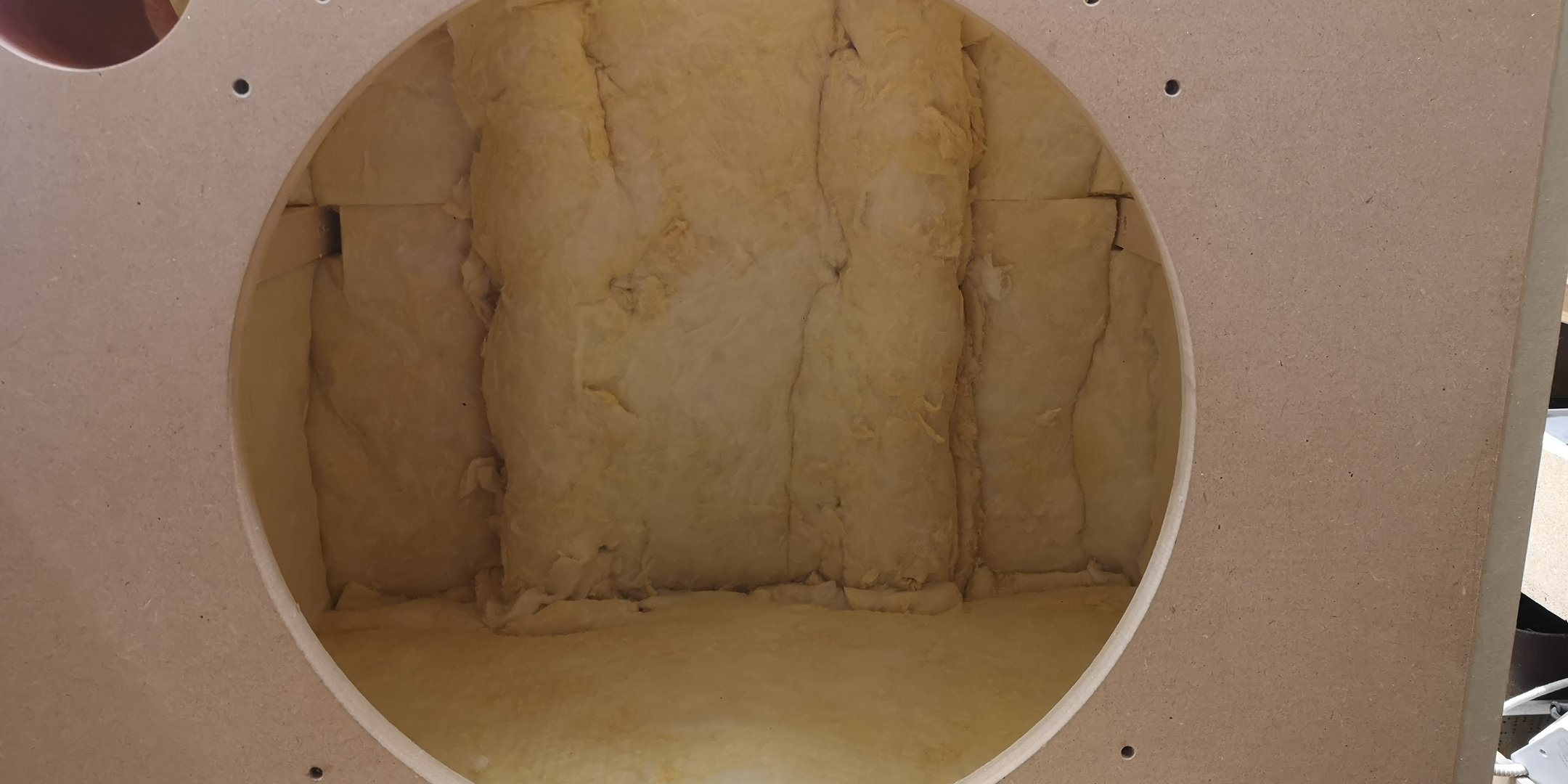

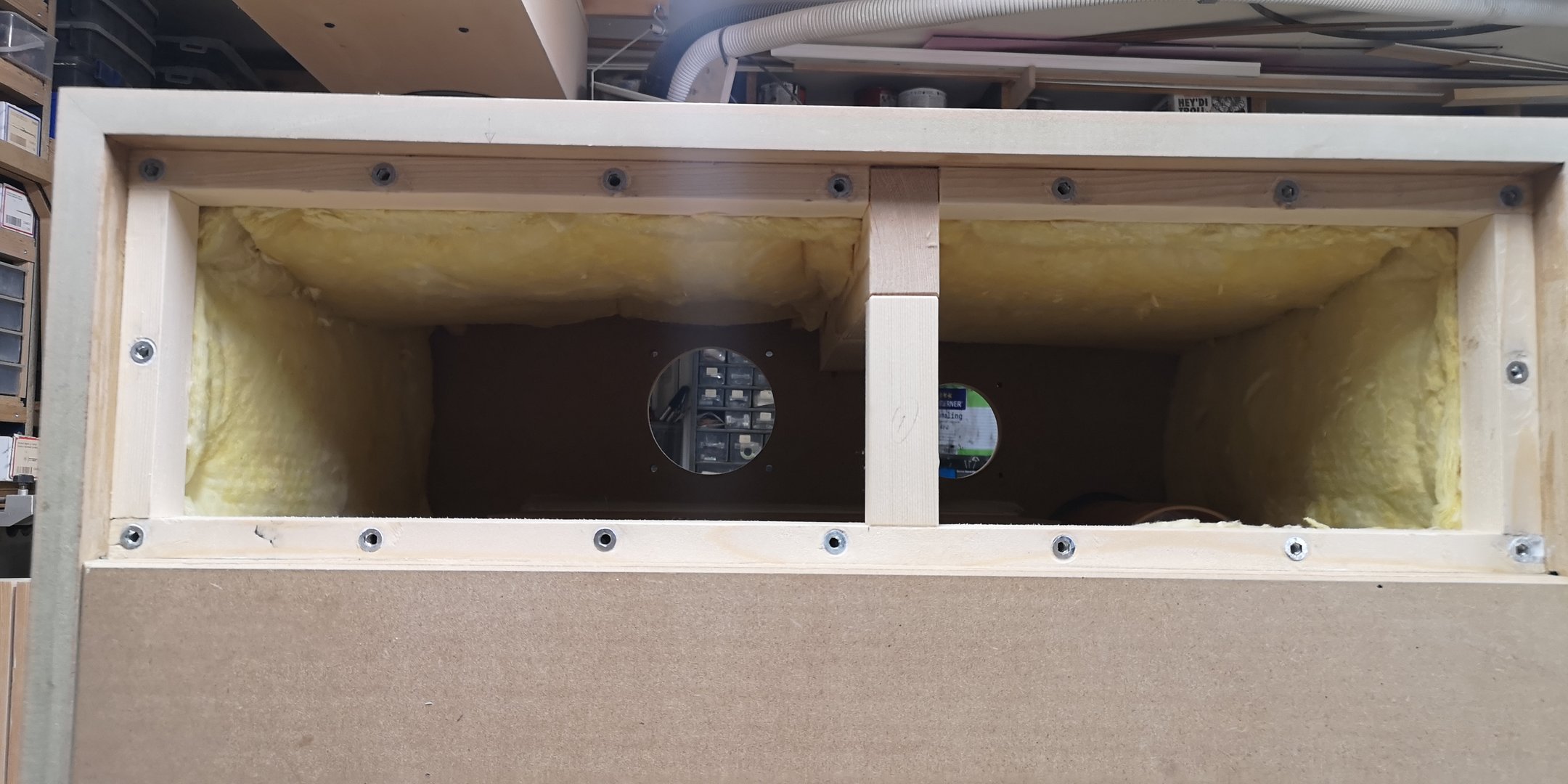

Dempingen stiftes på plass der det er behov for det:
Vis vedlegget 964790

Vis vedlegget 964794

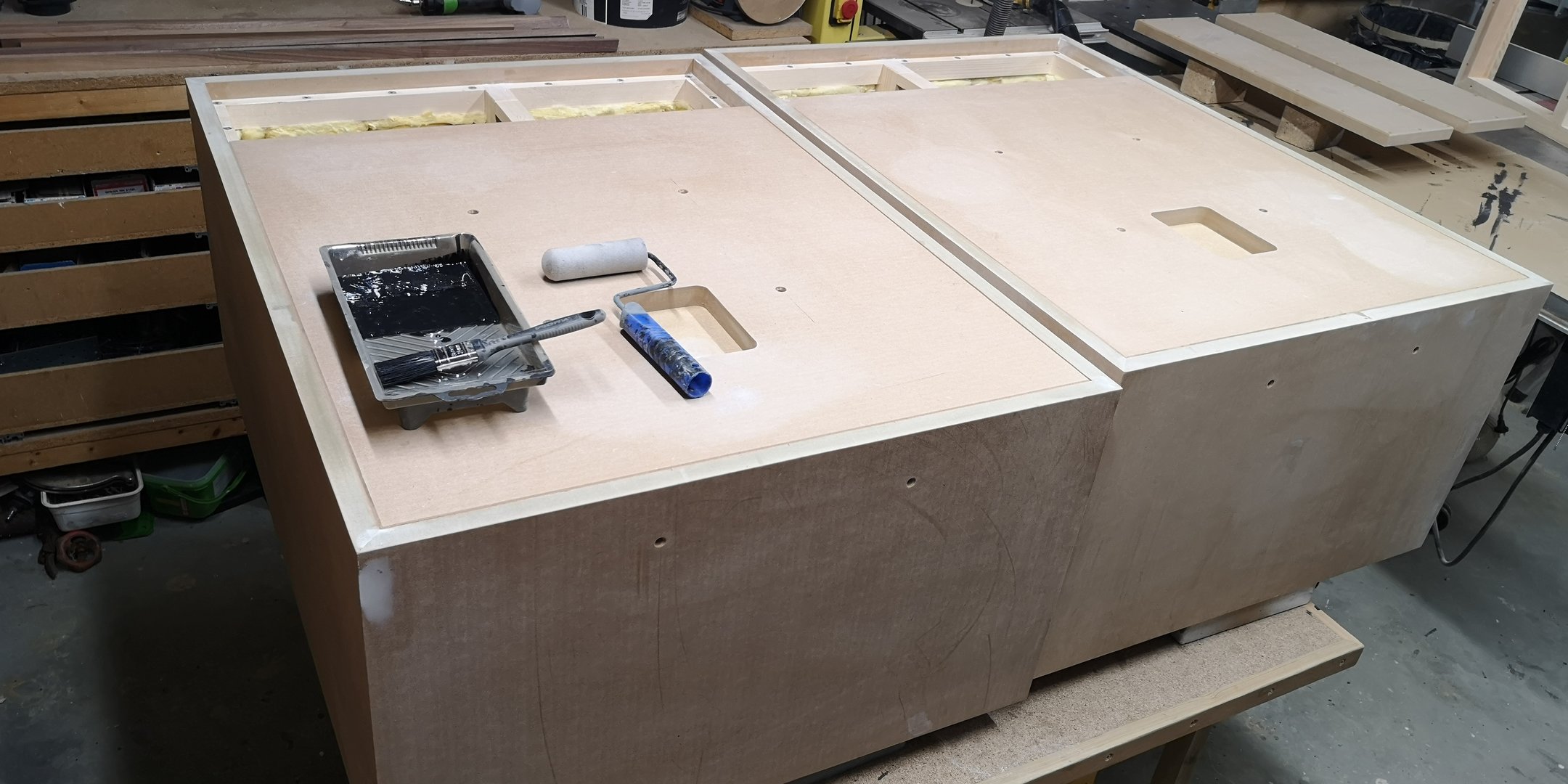

Grunning av bakside og underside:
Vis vedlegget 964795

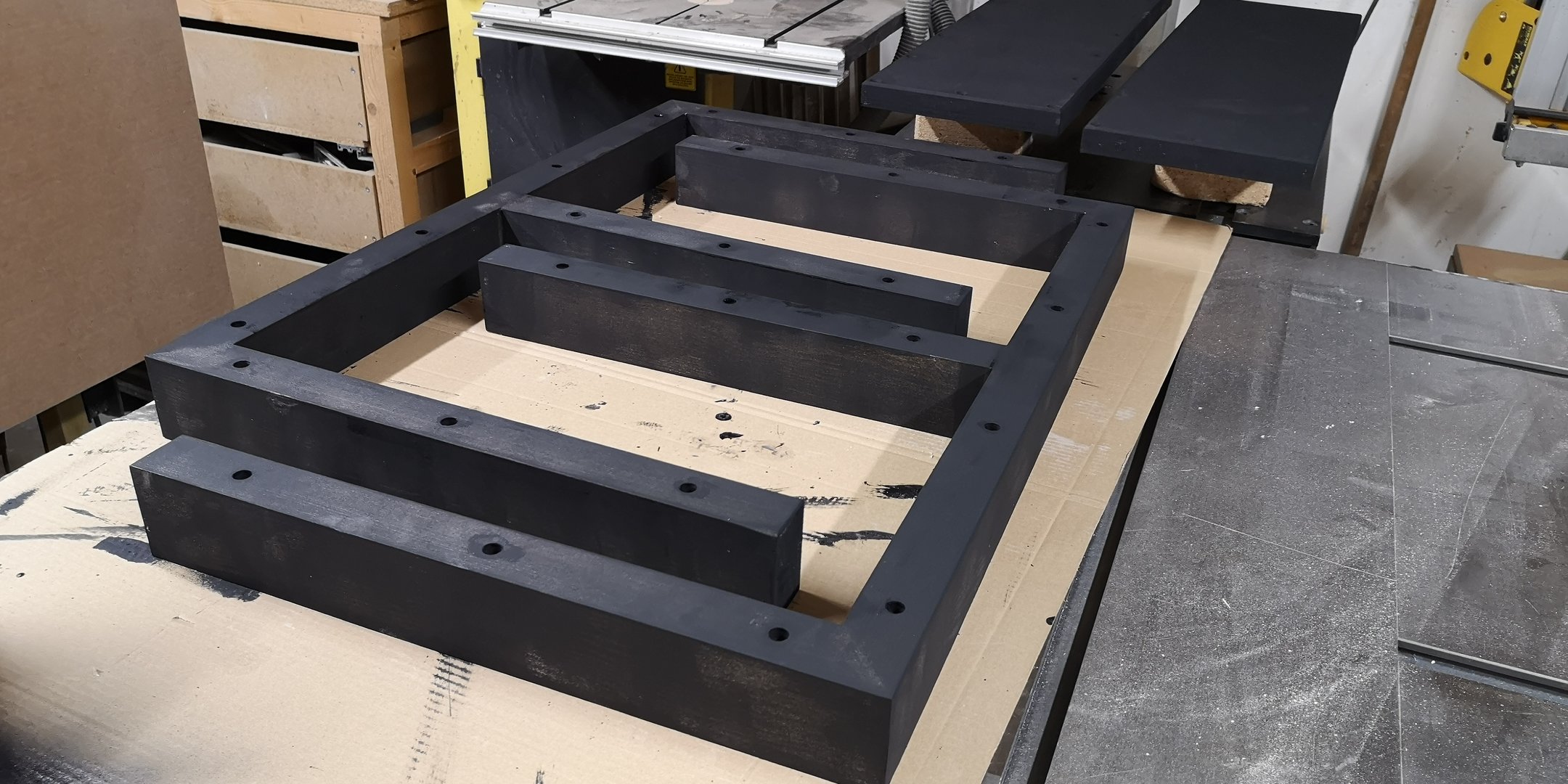

Også sokkel fikk to strøk grunning:
Vis vedlegget 964796

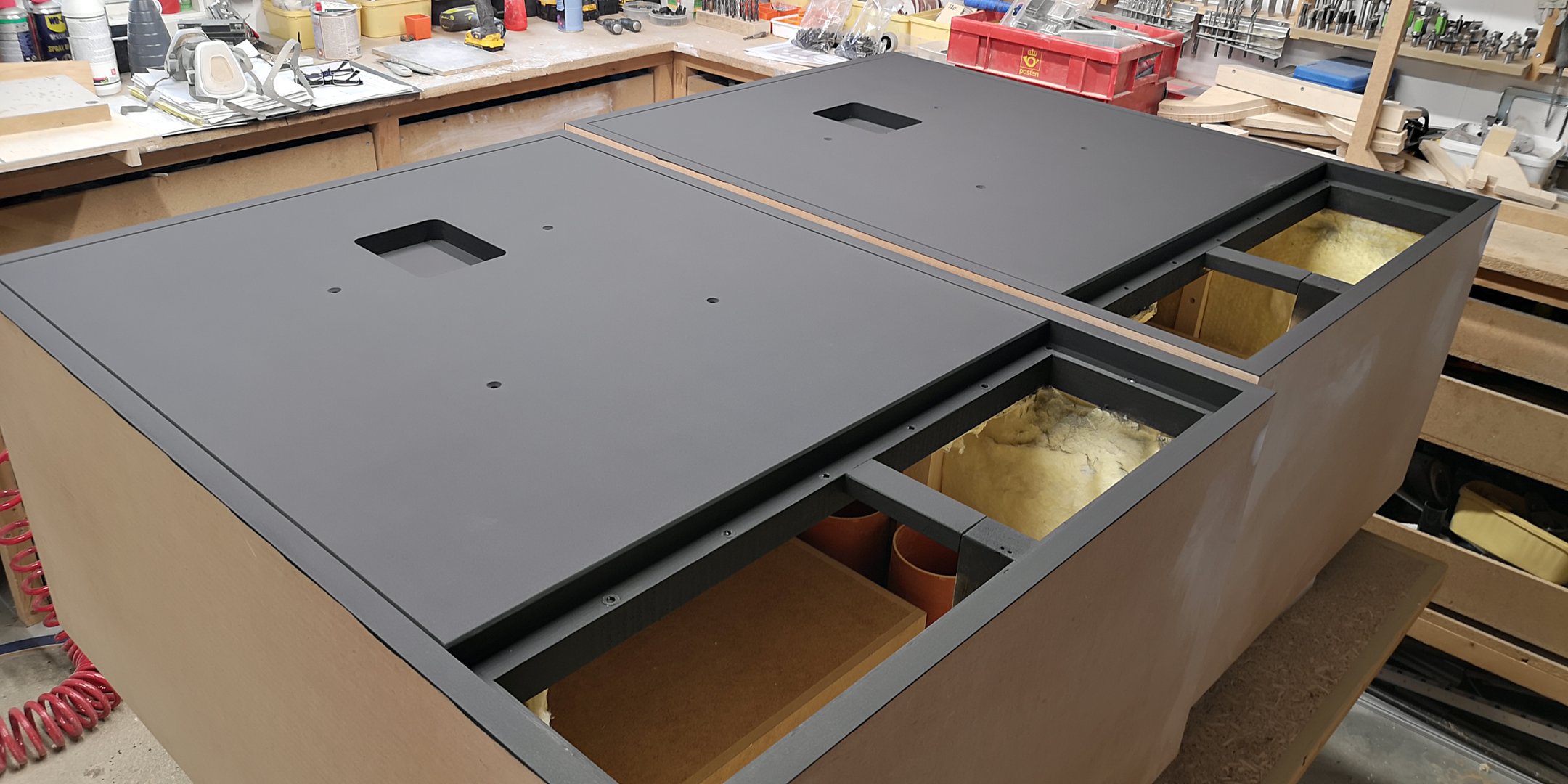

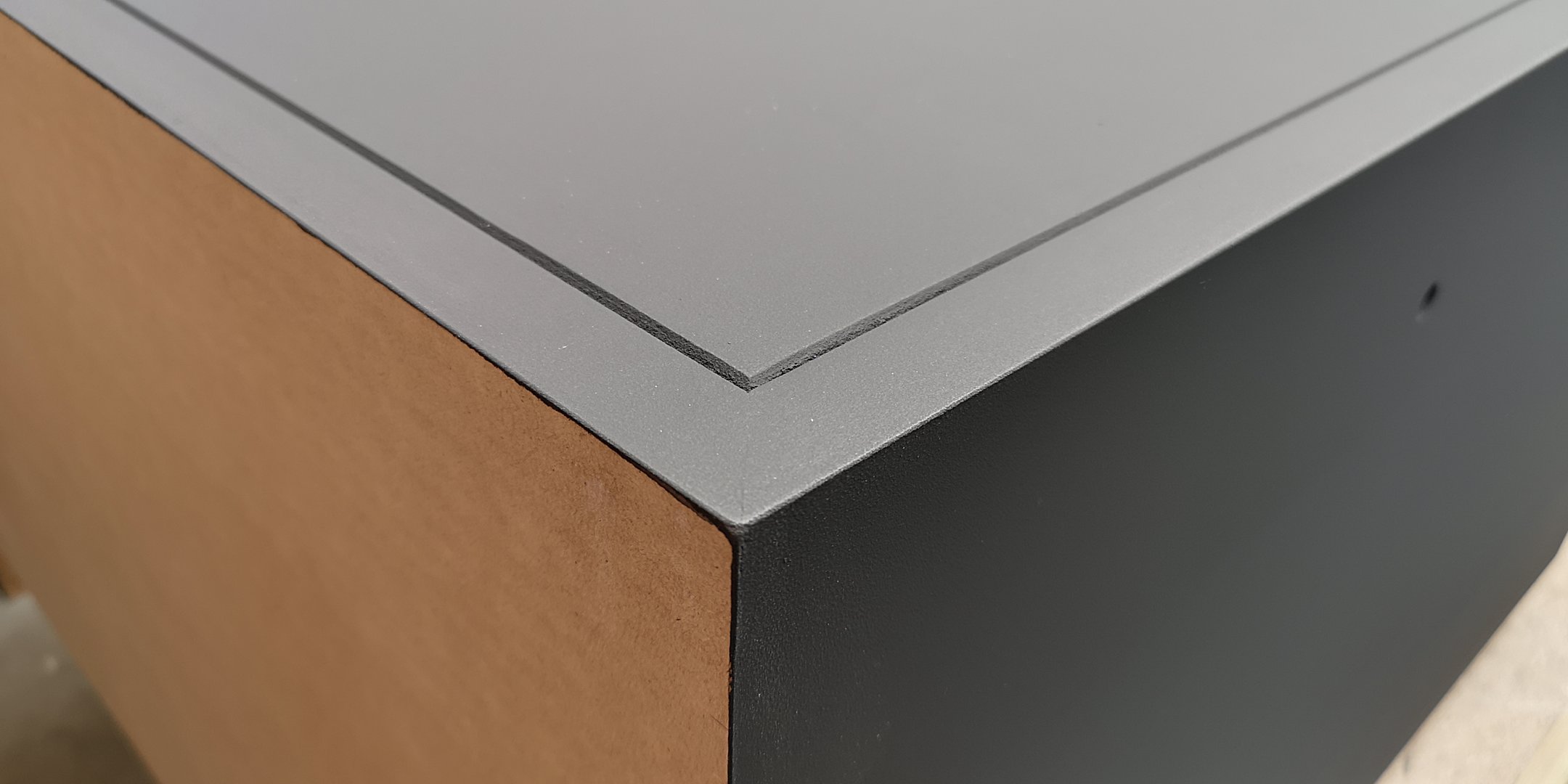

To strøk grunning ferdig her:
Vis vedlegget 964797

Vis vedlegget 964798

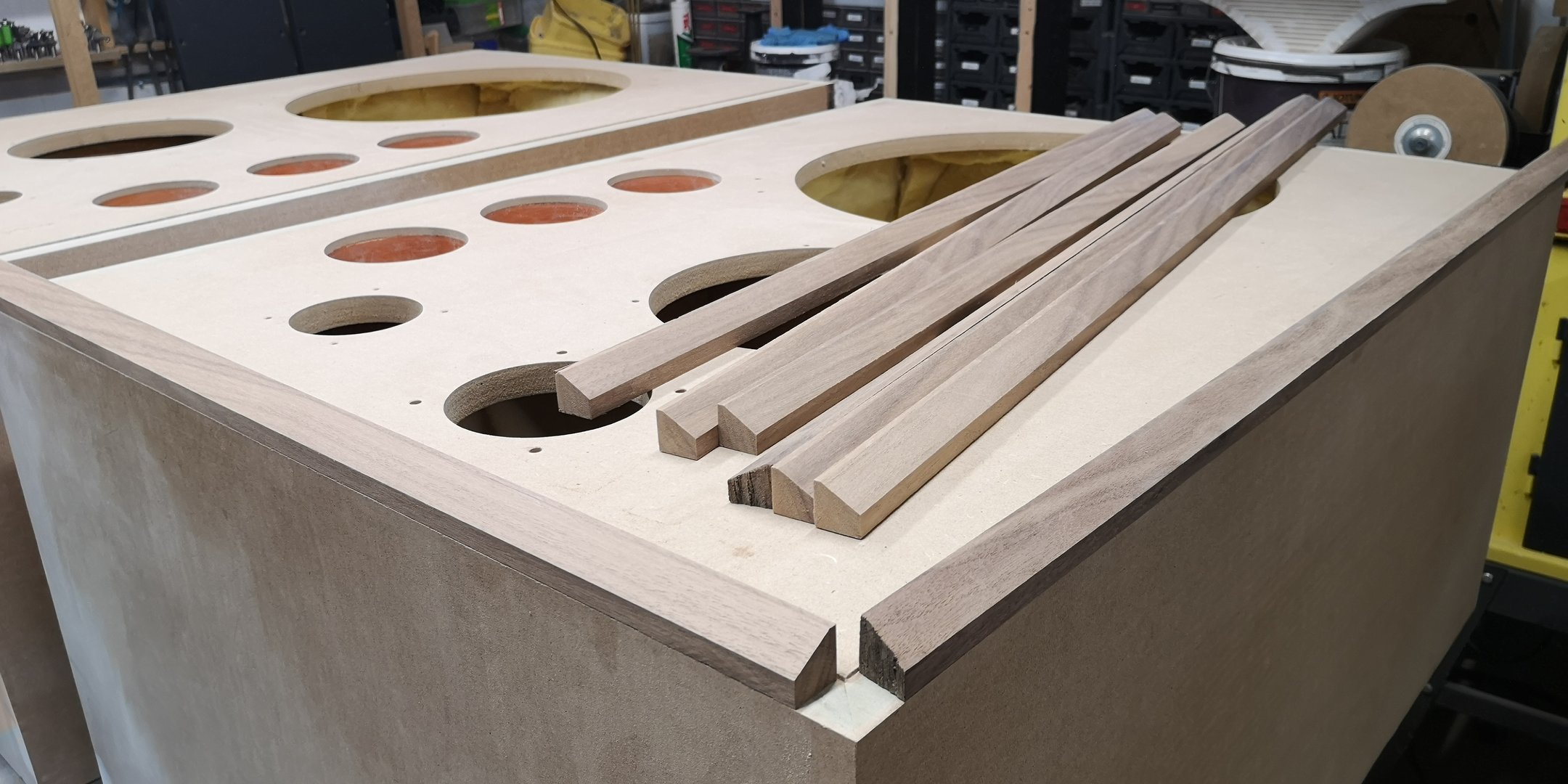

Så snus kassene for påliming av valnøttlister:
Vis vedlegget 964799

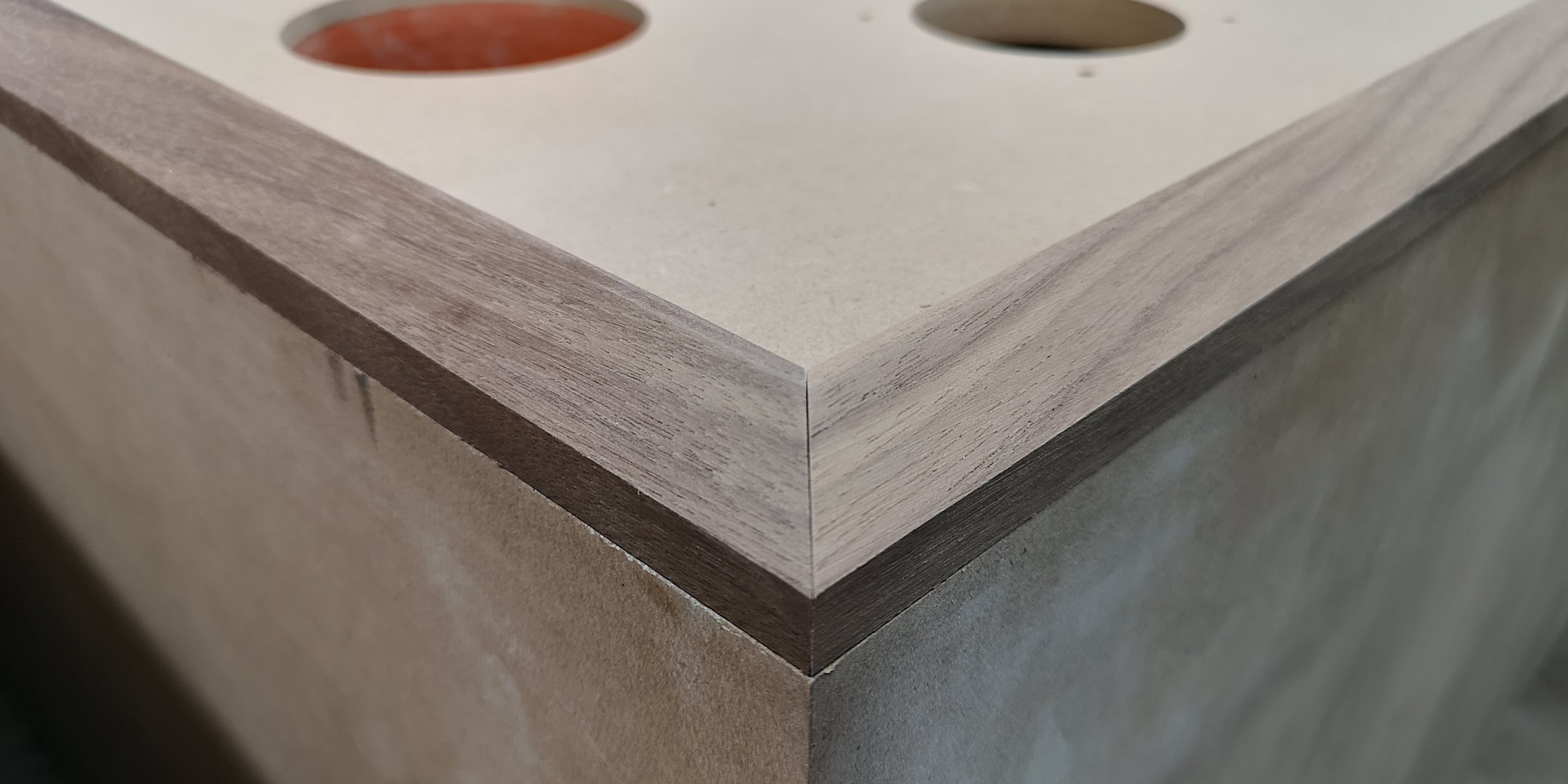

Testing passform og justering:
Vis vedlegget 964800

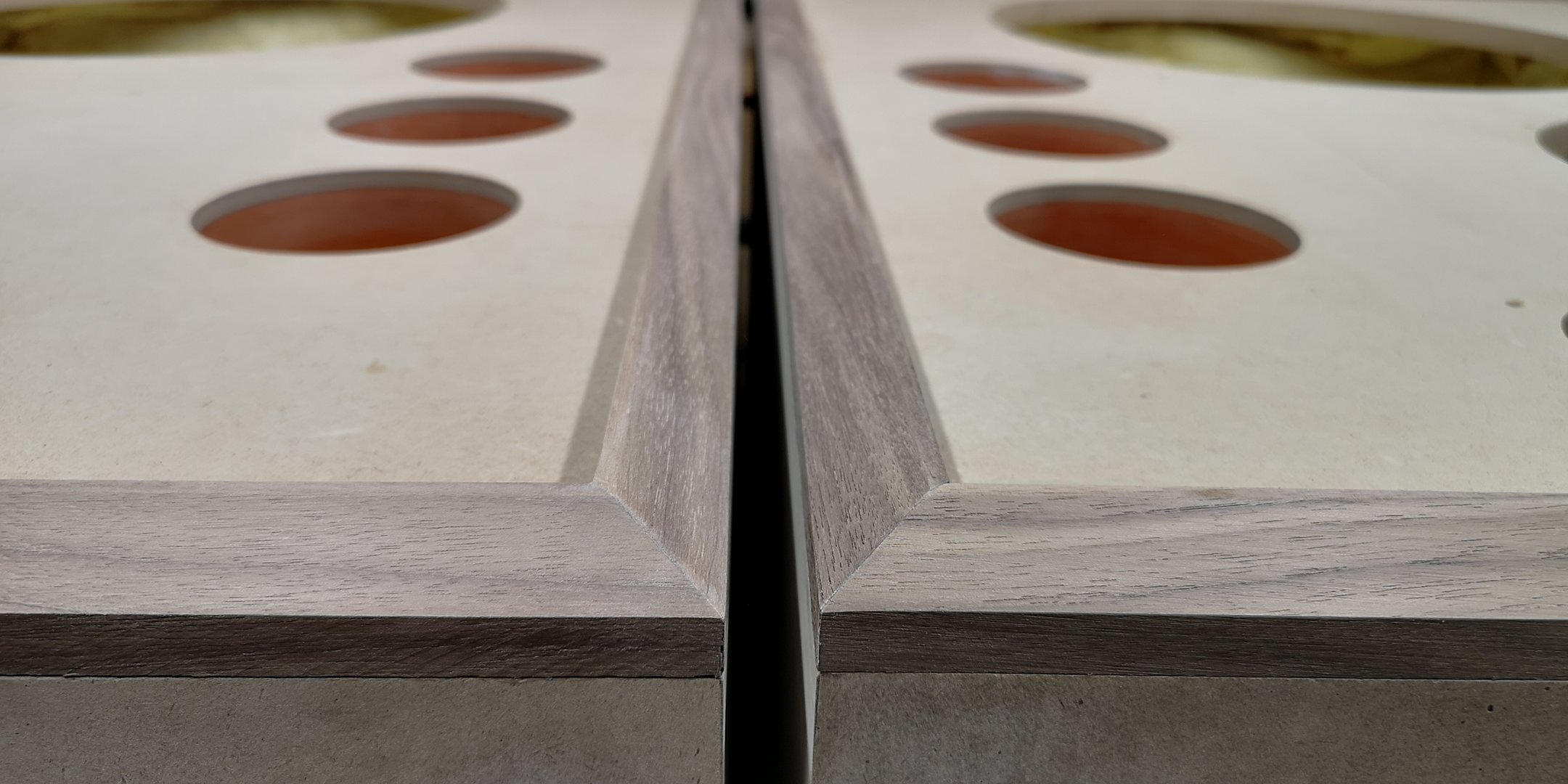

Lister på plass. Takk til Gallatin Snekkerverksted for flotte heltre valnøttlister!
Vis vedlegget 964801

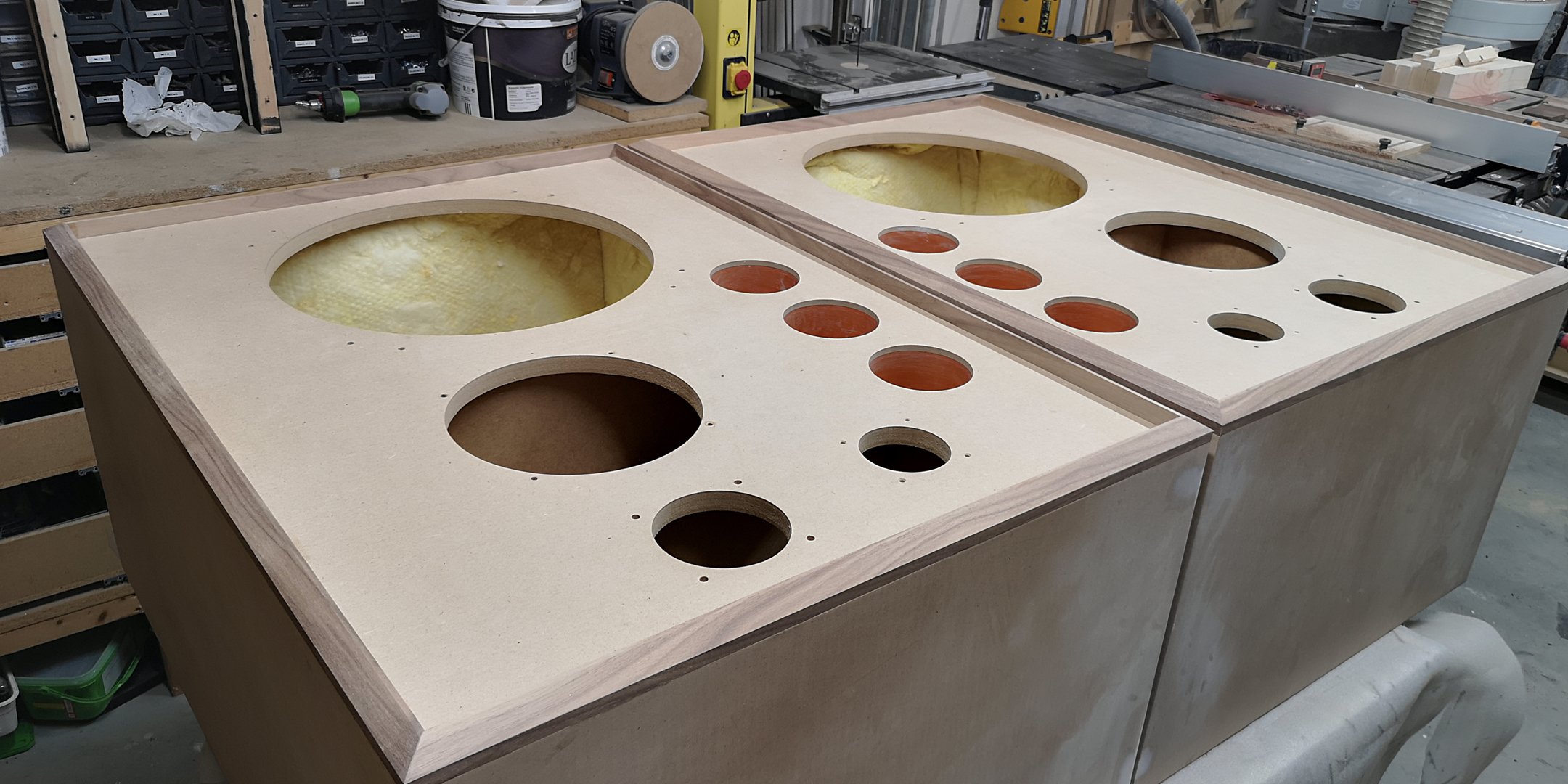

Da er det nesten klart for finering. Det og maling blir neste gjøremål på lista!
Vis vedlegget 964802

Flott tråd og bygg! Hvilken maling, glansgrad og farge brukte du på det sorte?



[Hunsbedt]

Flott tråd og bygg! Hvilken maling, glansgrad og farge brukte du på det sorte?

Jeg har brukt Jotun Pure Color ultramatt sort glans 01 til det sorte. Helt ypperlig til toppstrøk veggmaling (i andre farger også!), men her brukt kun som grunning i to strøk. Den er veldig fin å pusse på uten å kladder til sandpapiret med en gang, slik vanlig grunning ofte kan være.

Toppstrøk her blir Premium vannbasert veggmaling med ørlite mer glans til blåfargen på baffel, og Trestjerners sort matt gulvmaling til bakside, underside og sokkel.



[Hunsbedt]

Forresten - hvor får man kjøpt Decoflex...??

Den kan bestilles fra byggvarehandleren din, eller direkte fra Oslo Finer fabrikk. Men da må du helst ha eget firma som handelen kan gå gjennom.



[Pål gundersen]

Dette blir flott



[ArneM]

Absolutt gull



[Salamander]

Nydelig med stor N



[Hunsbedt]

Muligens siste store bildeoppdatering i denne tråden, for nå er jeg vel sånn 97% ferdig! Mangler ett strøk til med Osmo matt voksolje samt å ta hull for en 8-pols Speakonkontakt på terminalplata. Så var dette prosjektet ferdig. Og her er siste bildeserie:

Første strøk med JBL-blå, fargekode 5007. Tok bassporter først med et spesalbøyd håndtak

Første strøk ferdig. Hadde det vært sommer ute kunne jeg fint ha sprøytet dette her. Men med godt utstyr funker rulle også:

Underside, første strøk med Trestjerners matt gulvmaling:

Maling til underside, sokkel og bakside:

Dette er temmelig nært JBL originalfarge og glans:

Andre strøk etter pussing:

Så ble soklene malt:

Disse kassene skal ikke ha hjul under. Dette fordi det skal brukes traller til dem. Og seinere kanskje lave stativer. Så derfor blir det 3mm tykk filt under sokler. Da beskyttes både soklene og gulvet:

Kutting og liming av filtstrimler til soklene:

Og de ble limt med kontaktlim:

Tok hull til skruene med et passende hulljern:

Sokler ble limt med littegrann Tec7 og så skrudd fast:

Så neste tema, borrelåsbånd:

Her ferdig kappet opp på rett mål. Greit å ha mine spredelinser klare for å sjekke at det blir rett montert:

Borrelås og to original-snepperter ferdig montert. Jeg sprøytet opp en lengde med stifter sorte slik at de ikke skulle stikke seg for mye ut, men må nok gå over igjen med tusj:

Bakside ferdig malt, tre (eller var det fire?)strøk:

Frontrammer klare for stoff:

Godt at det ble bestilt inn nok stoff, for her går det mye:

Jeg gjorde likt som på 4435-kassene, og saget ned en falskant som stoffet stiftes nedi. Det blir utrolig mye penere enn å bare legge det over kanten!

Hjørner gikk heldigvis greit, det var godt med litt stretch i stoffet!

Fornøyd med dette!

Tester passform, og alt ser greit ut på første rammen:

Tar neste ramme i morgen. Kommer sikkert noen få bilder til, når ALT er ferdig!



[Hornlyd]

Fikk en tåre i øyekroken nå



[1/2 Tam]

Fy flate så bra det blir.
