JBL 4345 - nytt DIY byggeprosjekt
- Trådstarter Hunsbedt
- Startdato
Diskusjonstråd Se tråd i gallerivisning
-
S
Slettet medlem 32125
Gjest
Supert håndarbeid
Hvordan får du så strøkent hjørne på stoffet uten å sy/brette?
Med styring og motordrift da, sevsagt.Herlig prosjekt! Og når dette er fullført så er det bare å begynne på planer for 4350...
En tør anbefale hjul integrert i sokkel.
Ja hva skal mann si til dette da.
faan så flott.
Må innrømme at jeg var rimelig spent på hvordan det skulle bli. Rammen er ca 7cm høy. Men siden det var god stretch/strikk i stoffet gikk det akkurat. Jeg har laget demperammer som har vært 10cm høye tidligere, men da brukte jeg Biltema sitt sorte høyttalerstoff, og det kan nok stekkes enda mer...Supert håndarbeid Hvordan får du så strøkent hjørne på stoffet uten å sy/brette?
Det er derfor du er flink. Samme med @Hunsbedt.Kjempesmart å false rammen for et strøkent stifteresultat
. Dette må jeg notere bak øret
Takk for masse flotte bilder og beskrivelser
Man tar til seg tips uten å stå med nesa i sky.
Insane
- Ble medlem
- 09.06.2003
- Innlegg
- 1.878
- Antall liker
- 6.173
Dette var kjekt å sjå! Imponerande
Skal bli deilig å få disse hjem i stua...
4 veis deling med Audiolense blir nok
Ikke noe passive deler som lager kaos
Angående aktiv deling og Audiolense, det er nok noe av det smarteste man kan gjøre for å få bra resultat i rommet der høyttalerne skal brukes. Selv kommer jeg nok til å drifte de kommende 4355 med aktiv deling, Crown DCI N og Audio Architect. Det er utrolig praktisk å ha 20 presets til alt jeg har av høyttalere på garasjeloftet!
Men samtidig, det er liksom noe som gjør at jeg også har lyst på et godt passivt filter og en god strømsterk amerikansk eller japansk amp også til disse klassikerne.
Man blir veldig låst til det aktuelle filteret, og må muligens gjøre endringer slik at lyden tilpasses rommet.
Vi får se, det er mange muligheter. Godt mulig det vil bli testet Audiolense også, på sikt.
Før bygging av 4355 skal det bygges ett sett M2. Ny tråd kommer. Deler ligger klare, og det skal bli deilig med en liten hyllehøyttaler innimellom disse beistene...
Tusen takk, dette var da voldsomt!
Jeg jobber faktisk som postmann (landpostbud) og kinomaskinist til daglig. Min far var tømrer, jeg lærte nok noen triks av han. Bygging (og vraking) av flere titalls modellfly i ungdommen av balsa, kryssfiner og glassfiber er vel noe av det som har gitt meg tålmodighet og god trening med fingrene. Det å bygge sin egen kino fra grunnfjellet og opp til mønesteinen har nok også kommet greit med. Men noen møbelsnekker blir jeg ikke av dette, det er langt flinkere folk her inne, med mye mer kunnskap enn det jeg har tilegnet meg etter noen år med DIY.
Så ble det lørdag igjen, og en bitteliten bildeoppdatering. De siste tingene kom på plass på noen få kveldstimer, og i dag kom Arne M og henta dem i snøværet. Godt å få dem avsted og få litt plass igjen i verkstedet til neste prosjekt
Det kommer forhåpentligvis også bilder av høyttalerne med elementene på plass her etterhvert!
Utfresing for nedsenket Speakon-terminal og logo. Logo blir nedsenket med 1mm, og til dette er min steinalder-Dremel perfekt!
Speakon blir tatt med min minste DeWalt og en ramme til formålet:
8-polt Speakon tar mye plass, så hullet er nesten like stort som hele nedsenkingen:
Ok passform etter litt pussing:
Rullet på ett strøk Trestjerners gulvmaling her også:
For at ikke pakningen skulle bygge for mye ble det frest ned ett spor på baksiden av luka:
Pakninger på plass, til dette brukes noe så rart som Biltemas Tape for rørisolering. Den er 3mm tykk og 2,5cm bred, og skjæres opp i passende bredder. Den kan klemmes nesten helt sammen, og passer glimrende som pakning. Her er også to stålplater som er kuttet til og borret opp for å holde/støtte horn og driver til øvre mid:
Driveren er såpass stor og tung at den må støttes opp slik at ikke baffel får hele vekta:
Ut på luftetur mellom verksted og garasje i snøværet i dag:
Klart for nedpakking og transport:
En godt fornøyd Arne M, snart på vei hjem...
The nice small compacts is in da house...
Gleder meg som et barn til å montere disse og fyre opp
Landpostbud gitt, dem skal en helt klart ikke kimse av!Tusen takk, dette var da voldsomt!
Jeg jobber faktisk som postmann (landpostbud) og kinomaskinist til daglig.
Takker for det, dette er etter mitt syn en av de største og peneste fullfrekvens høyttalere som finnes! Er ikke så ofte man får mulighet til å bygge sånne saker (once in a lifetime?), og i tillegg var det vel egentlig bare størrelsen som her var litt problematisk. Forholdsvis enkle kasser å bygge ellers, med superbra tegninger tilgjengelig, men verkstedet mitt blir litt for lite til sånne prosjekter.
Grugleder meg til å begynne på mine egne 4355, som er enda en god del større!
Men før de skal settes sammen blir det ett sett med små søte JBL M2-kloner som skal bygges, også disse for eget bruk. Skal til med tegninger på Sketchup i dag. Har funnet en god del DIY-sider på nett, men svært lite gode arbeidstegninger Er den noen som har tips om gode målsatte tegninger er det bare å sende PM!

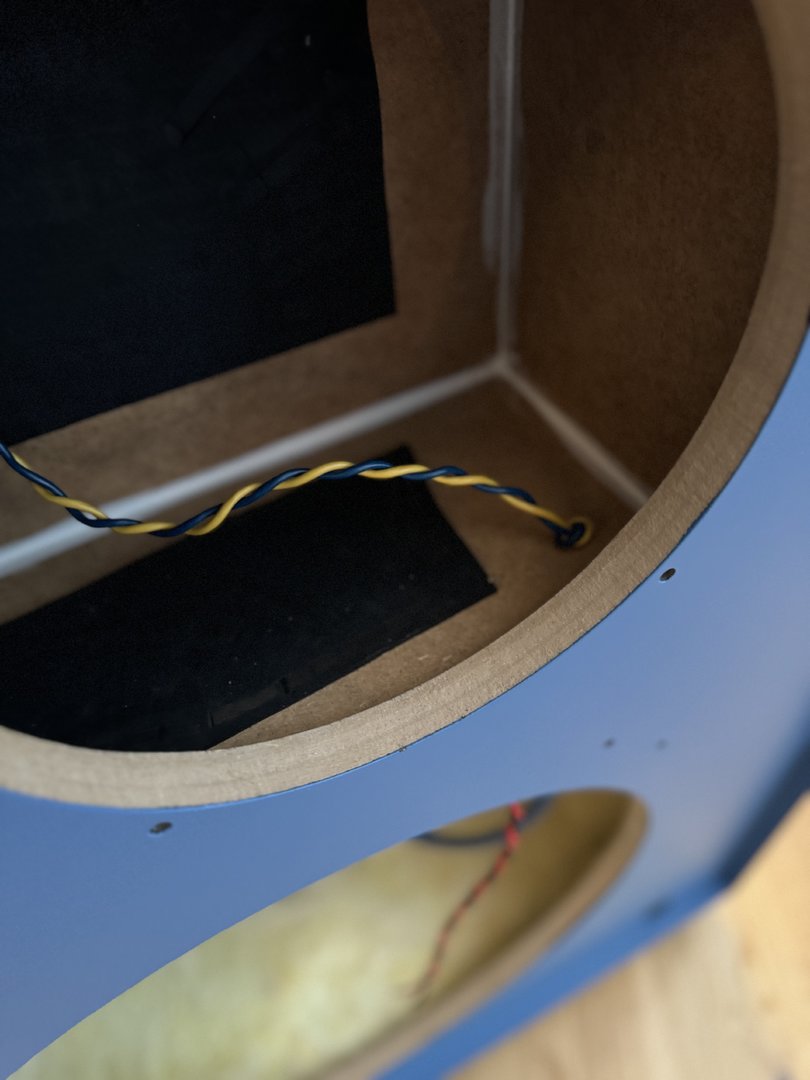

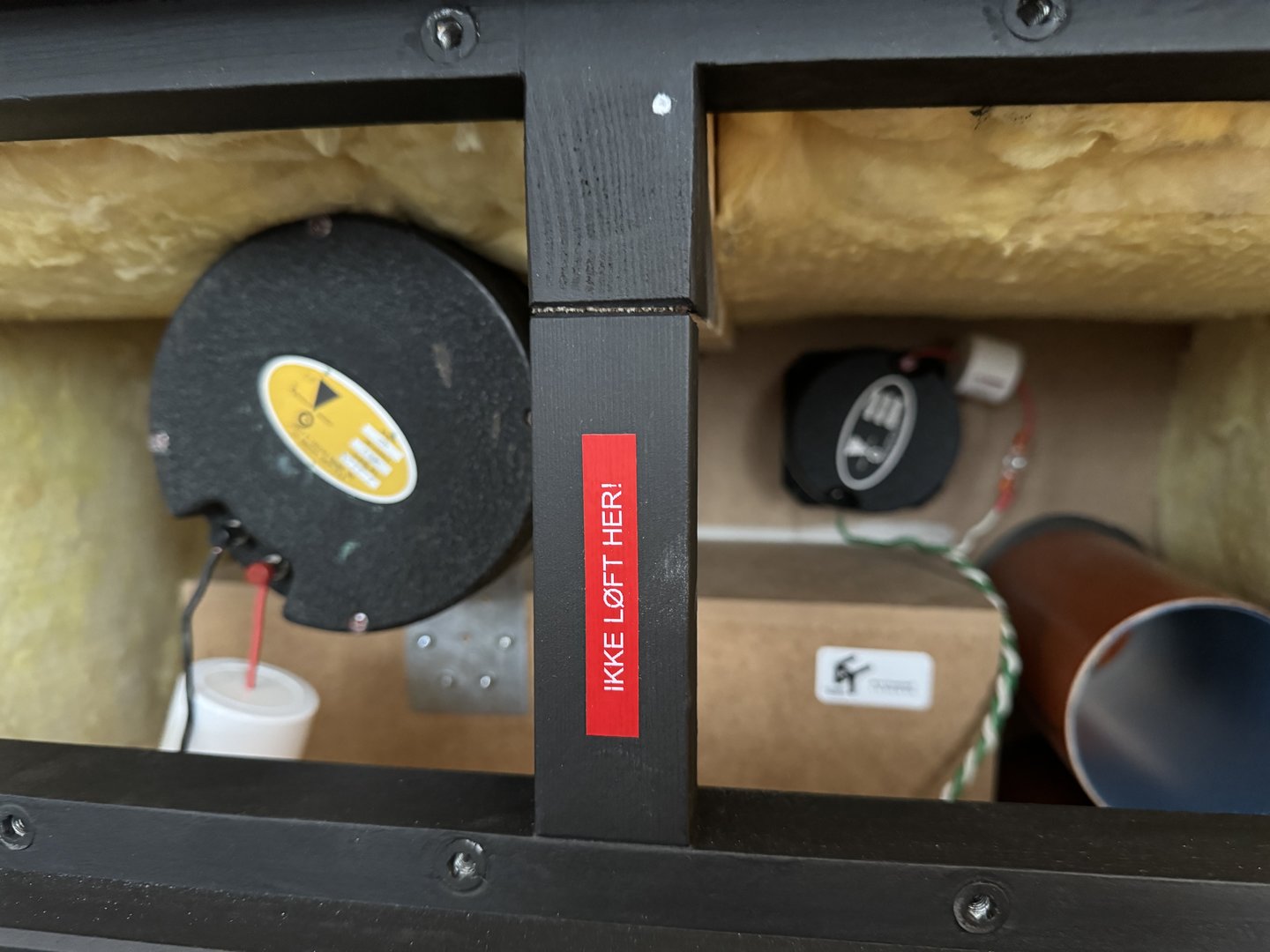

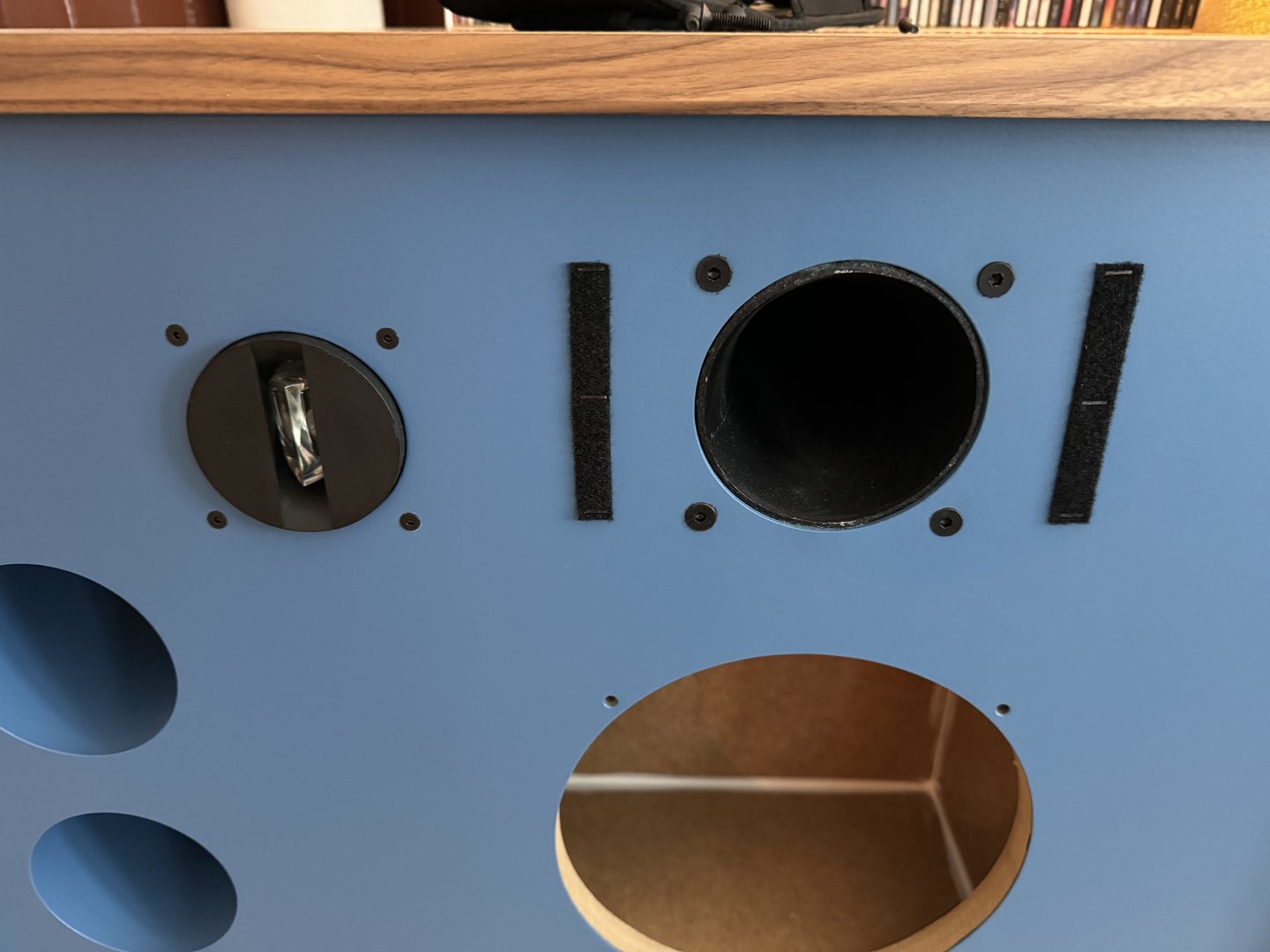

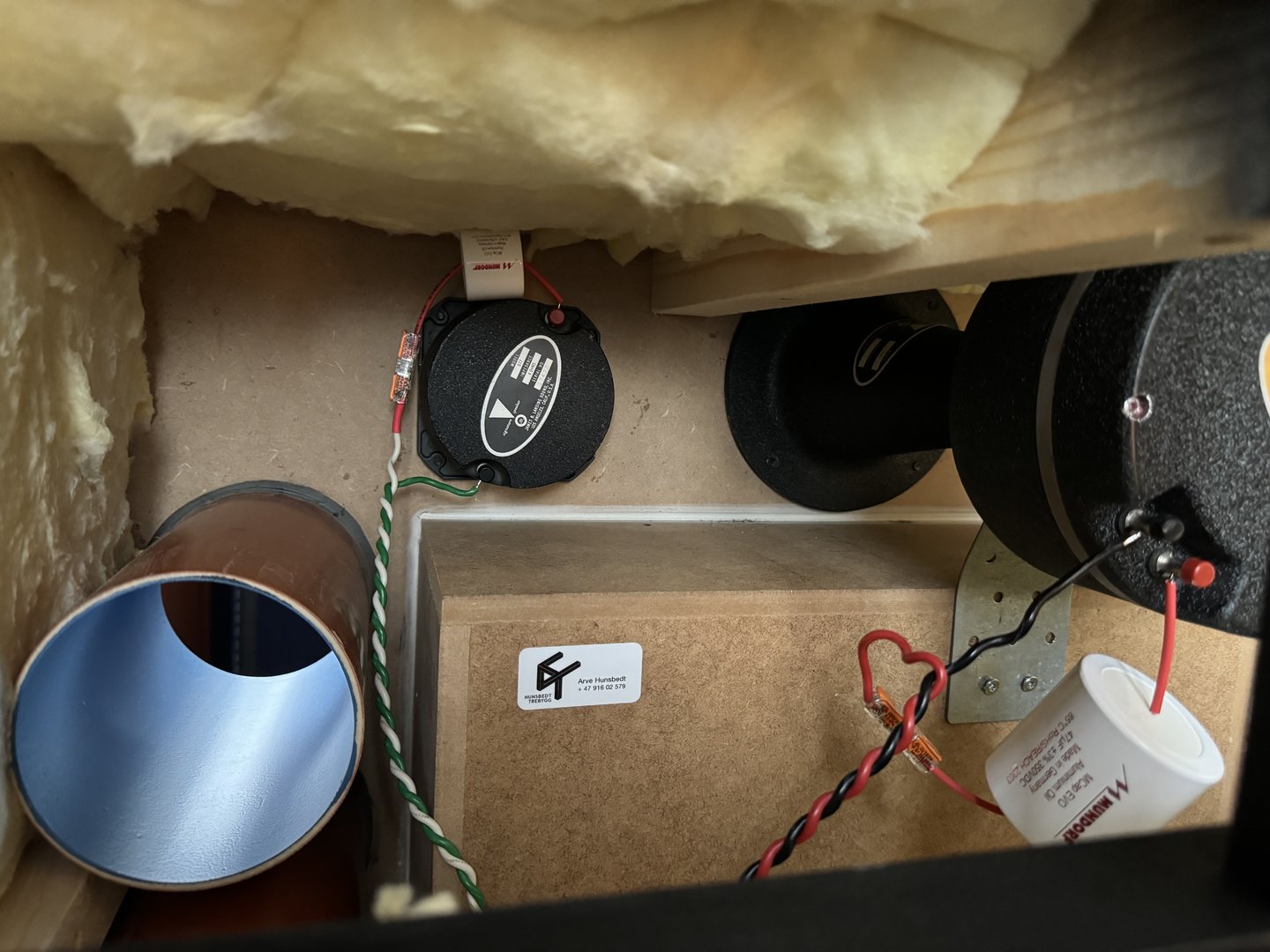

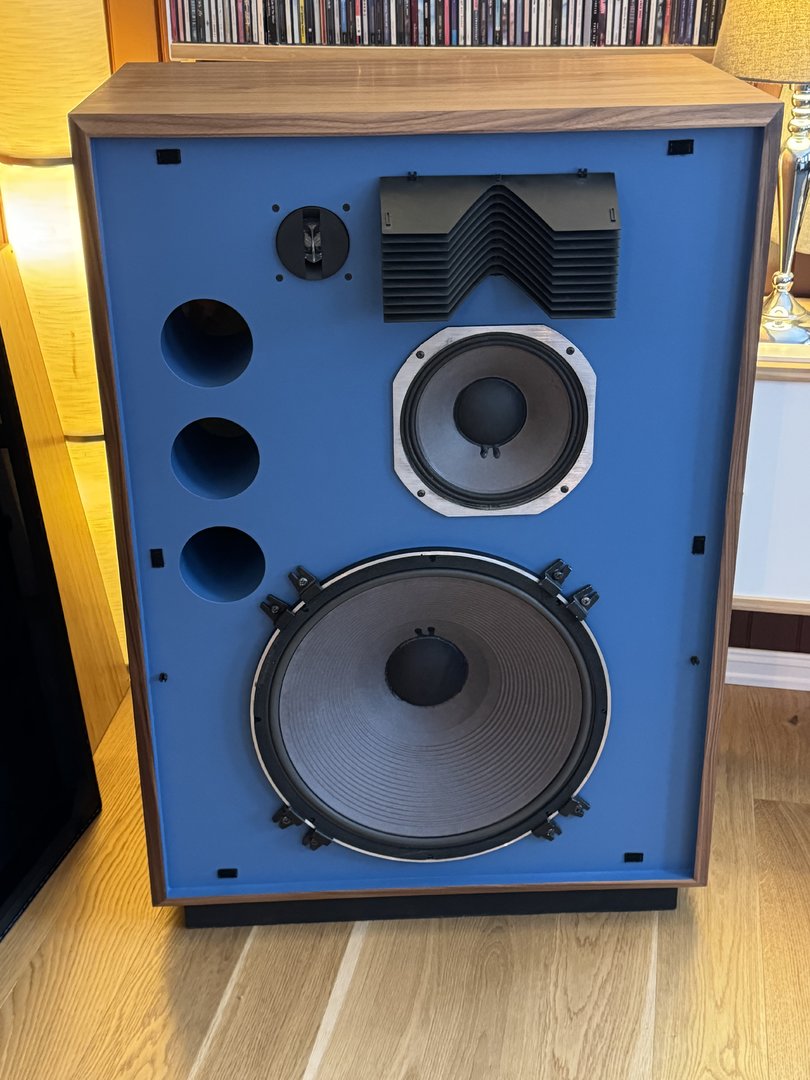

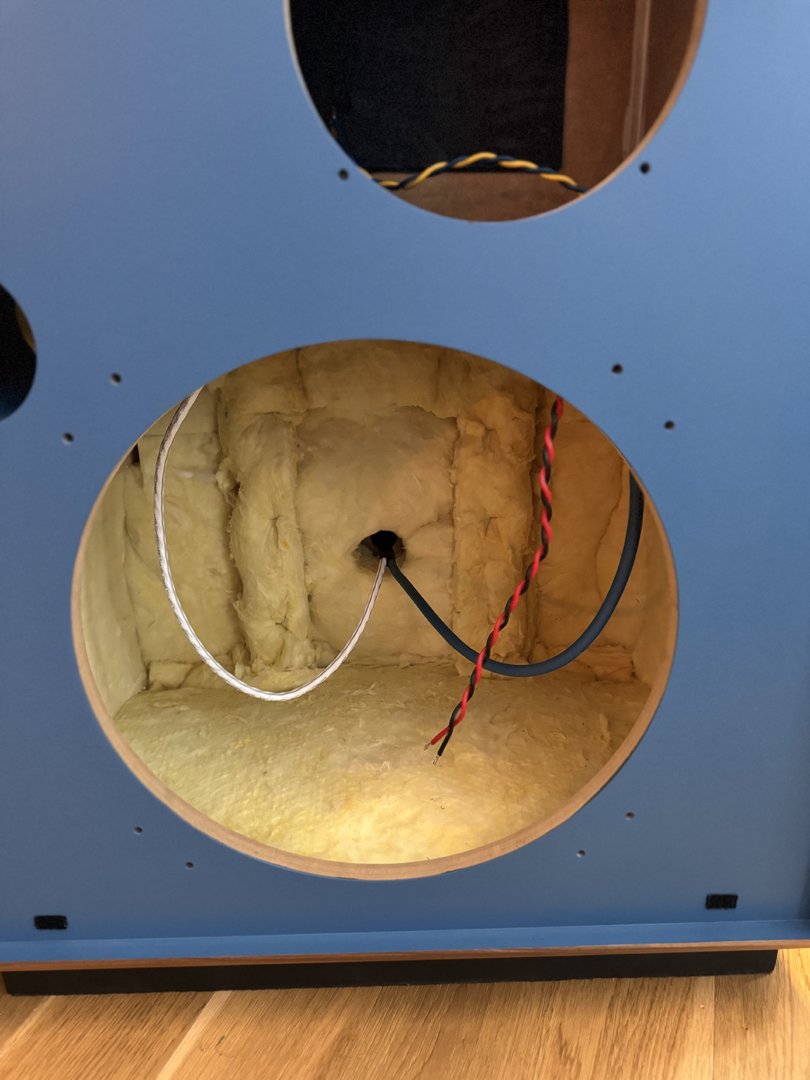

Den spede begynnelse av montering
Bruker "sivile" utgaver av 2405/2420 nemlig 077/LE85...
Ikke rart du leverer varene.
Veldig flott bygg!
Heia! Nydelige planer og arbeid! Hvilken farge bruker du på baffel? RAL 5007? Skal til med eget 4341 prosjekt.Sist redigert:Edit: 5007 er det!
Been there
JBL til Junior
Her kommer vårens prosjekt: JBL til junior. Han spiller høyt og vil ha bass. Han fyller 15 i april og hører på musikk som er noget spesiell. Men det forandrer seg som oftest med aldern. Dette er ikke musikk for 6,5" smultringer: Dette var Skrillex, en intro til Dubstep. Nå hører han på enda...
www.hifisentralen.no

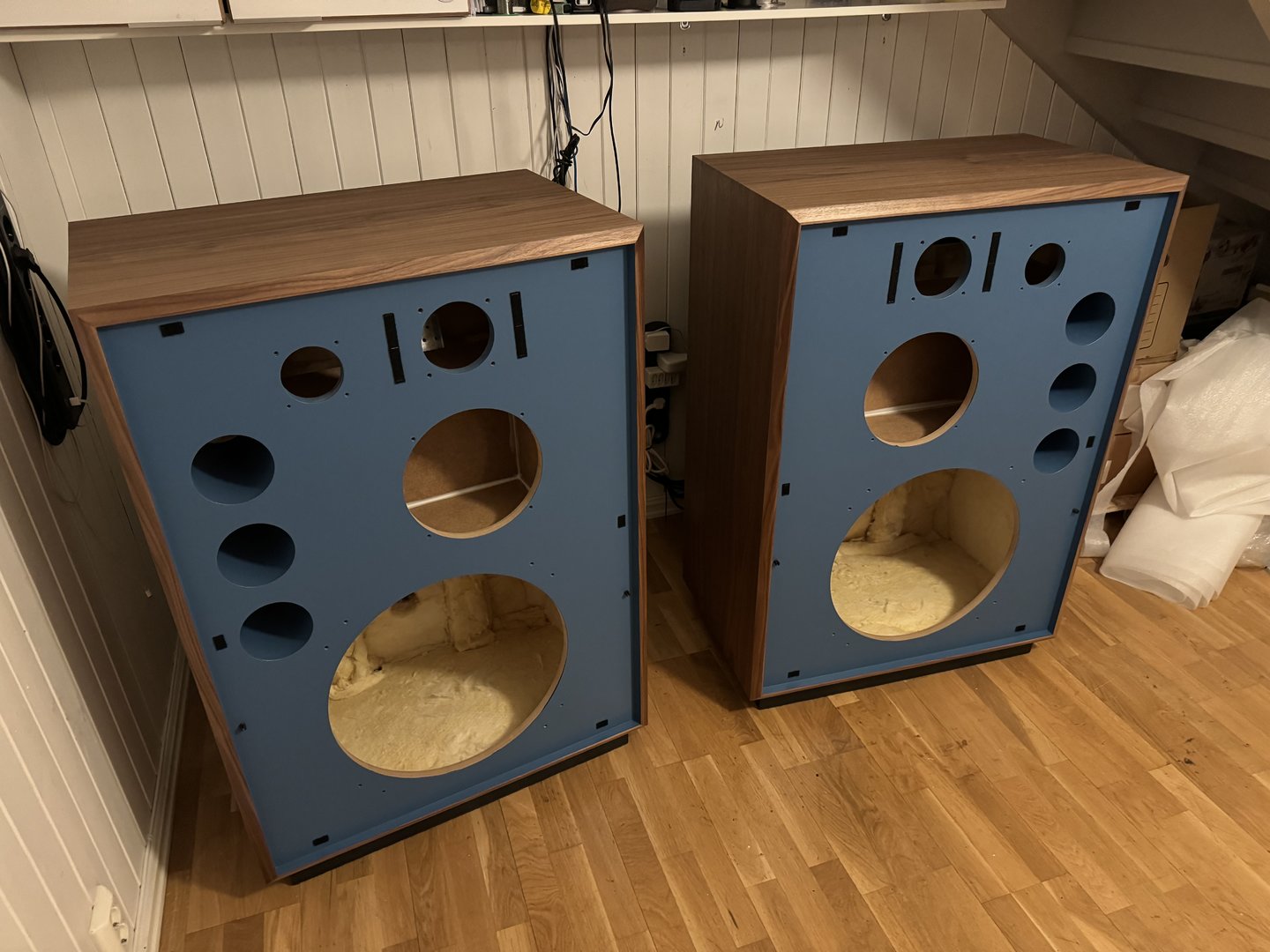

Litt fremskritt, nissen kom tidlig i år
Claus holder på med reconing av 2122 så 2123 gjør midlertidig tjenste.
Blir koblet opp i neste uke nå 8 kanaler med Crown Dci kommer inn døra...
Helt nydelig
Det er IKEA svalnes som desverre er utgått... Men ja passer supert til cdSer veldig bra ut
De hyllene du har cd`er på, hva er det for en type? Ser ut til å passe veldig bra dybdemessig

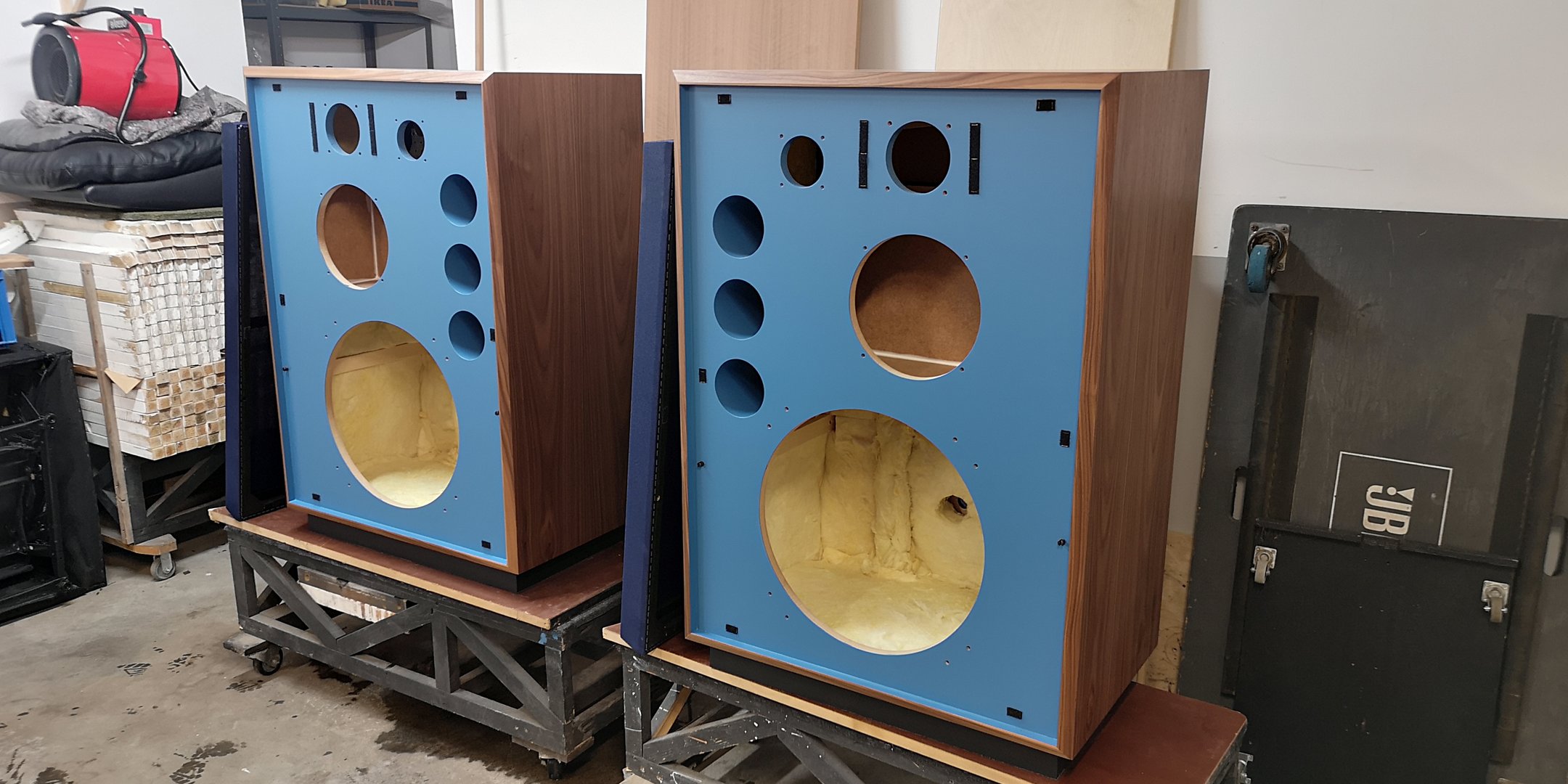

Gratulerer, det er noe eget med høyttalere som (nesten) er så store at man kan sitte inni og gjøre siste koblinger og finish før man monterer basselementet…Så ble det lørdag igjen, og en bitteliten bildeoppdatering. De siste tingene kom på plass på noen få kveldstimer, og i dag kom Arne M og henta dem i snøværet. Godt å få dem avsted og få litt plass igjen i verkstedet til neste prosjekt
Det kommer forhåpentligvis også bilder av høyttalerne med elementene på plass her etterhvert!

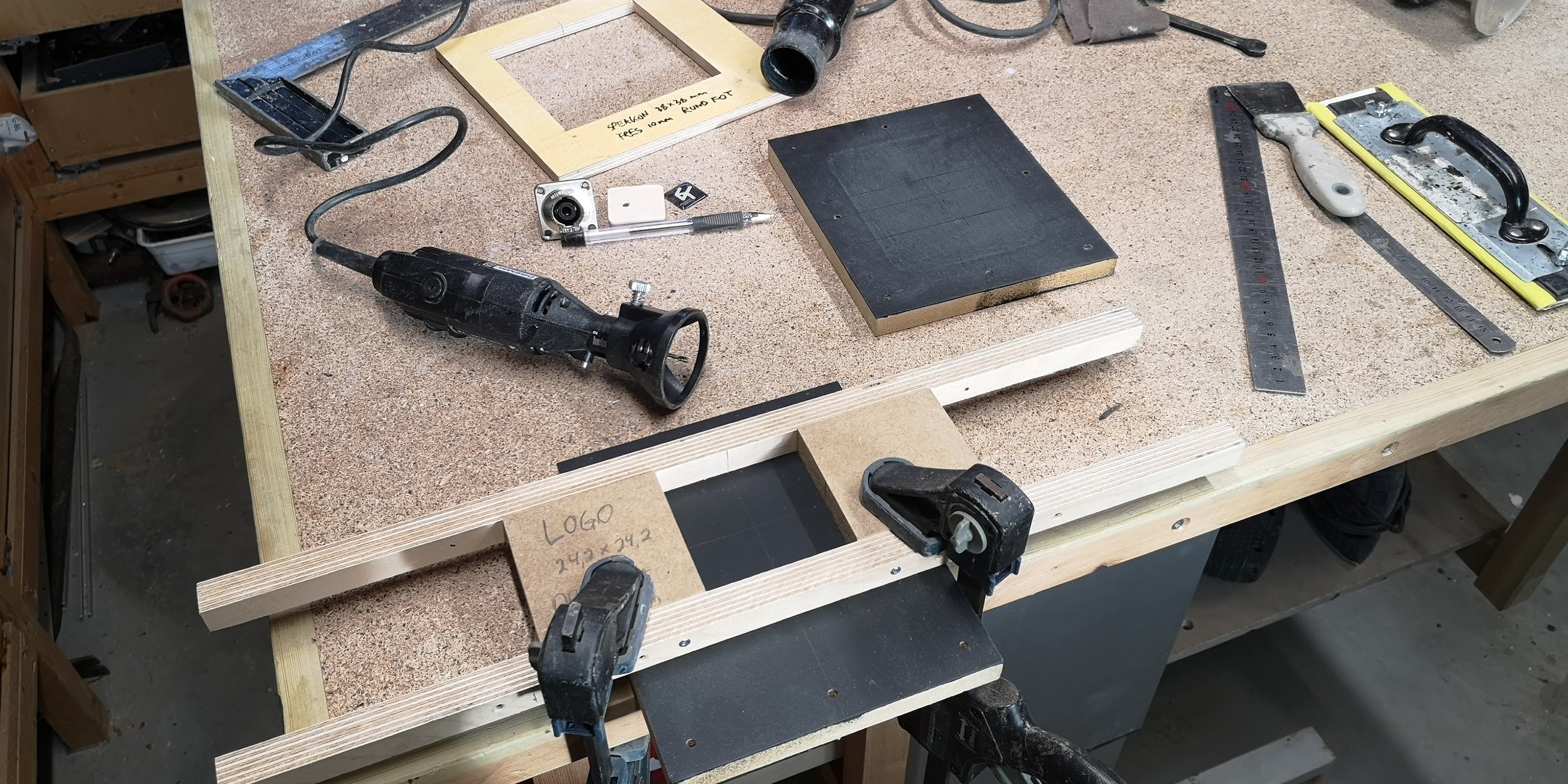

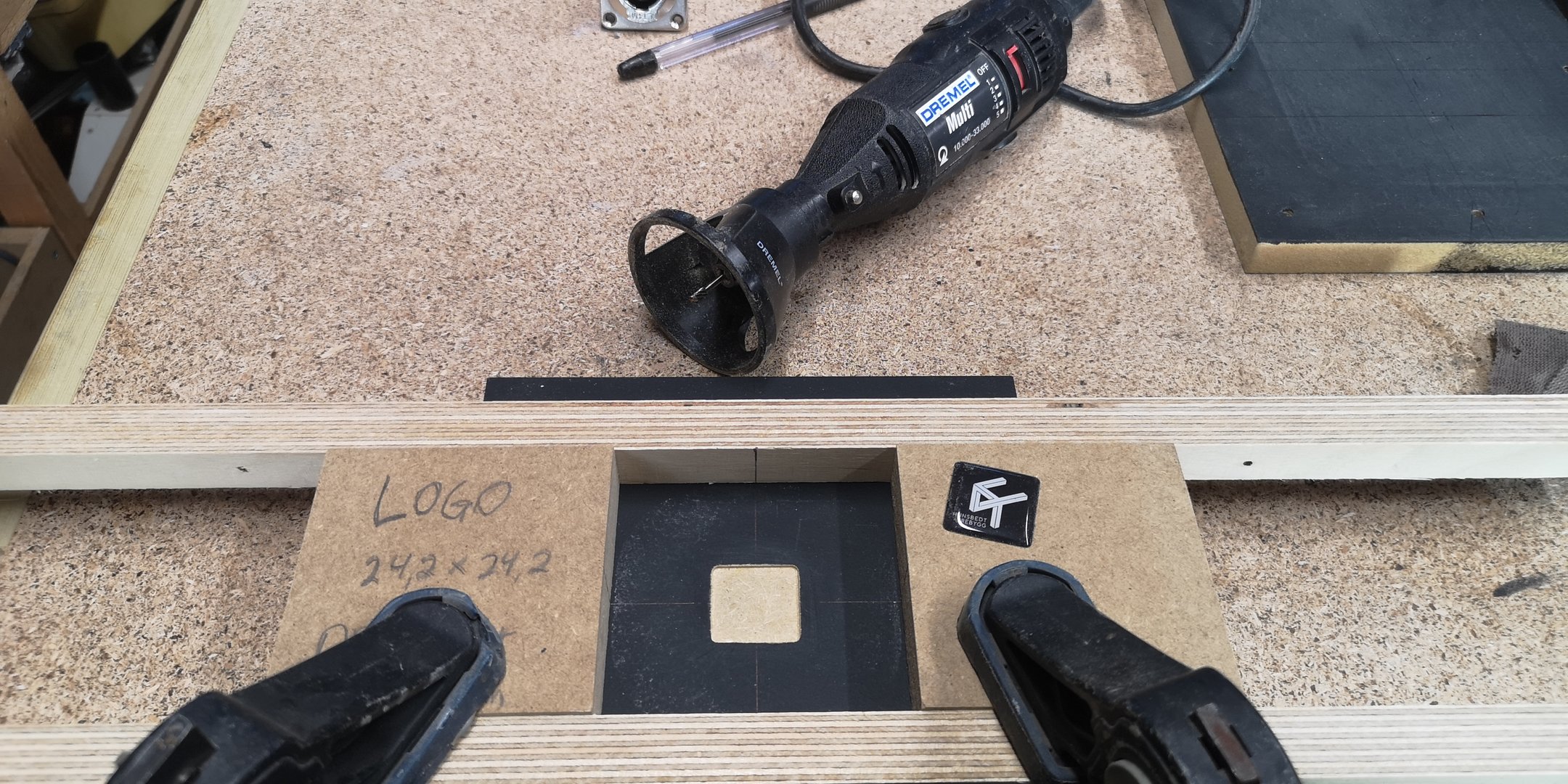

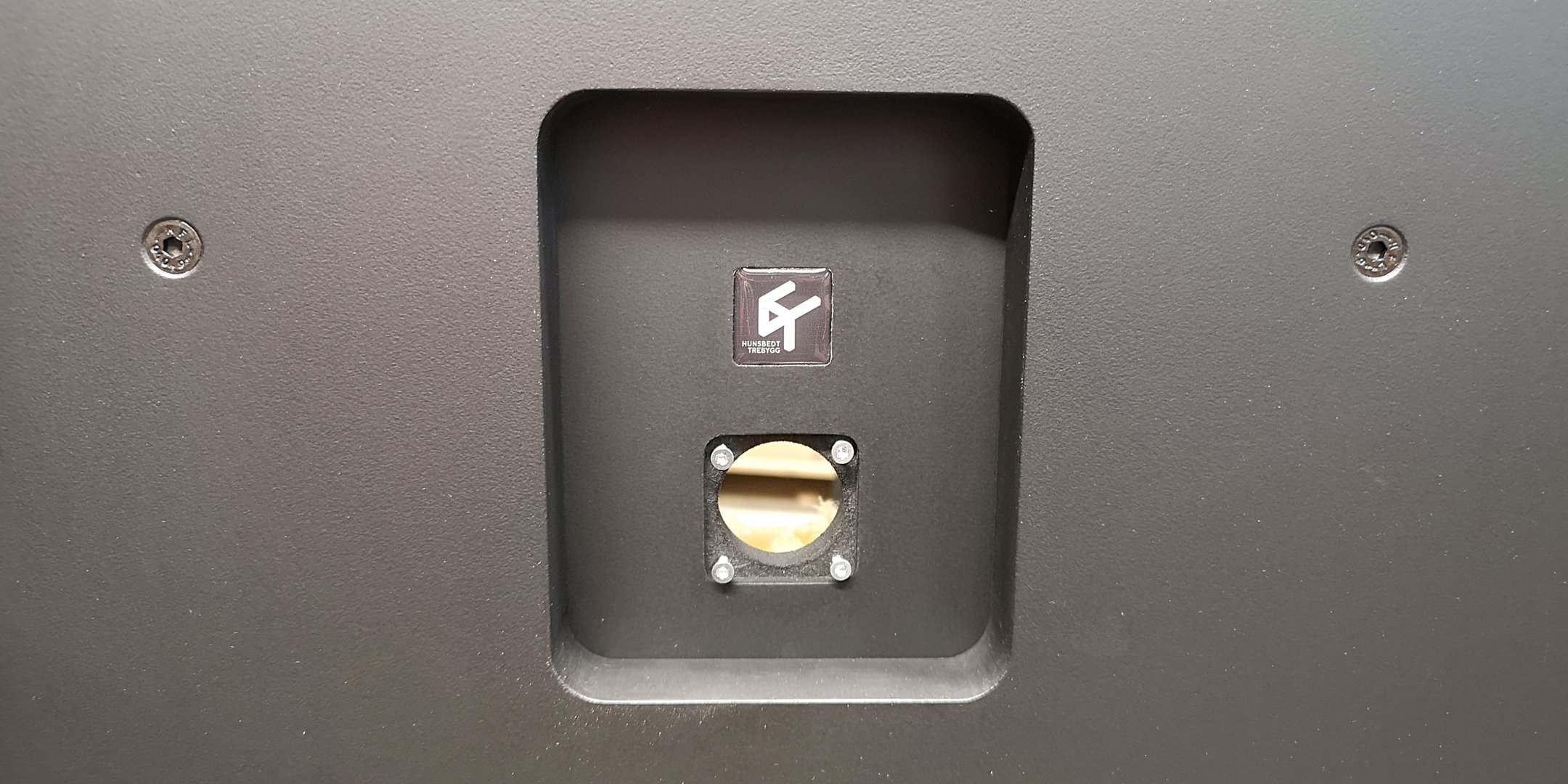

Utfresing for nedsenket Speakon-terminal og logo. Logo blir nedsenket med 1mm, og til dette er min steinalder-Dremel perfekt!
Vis vedlegget 970972
Vis vedlegget 970973

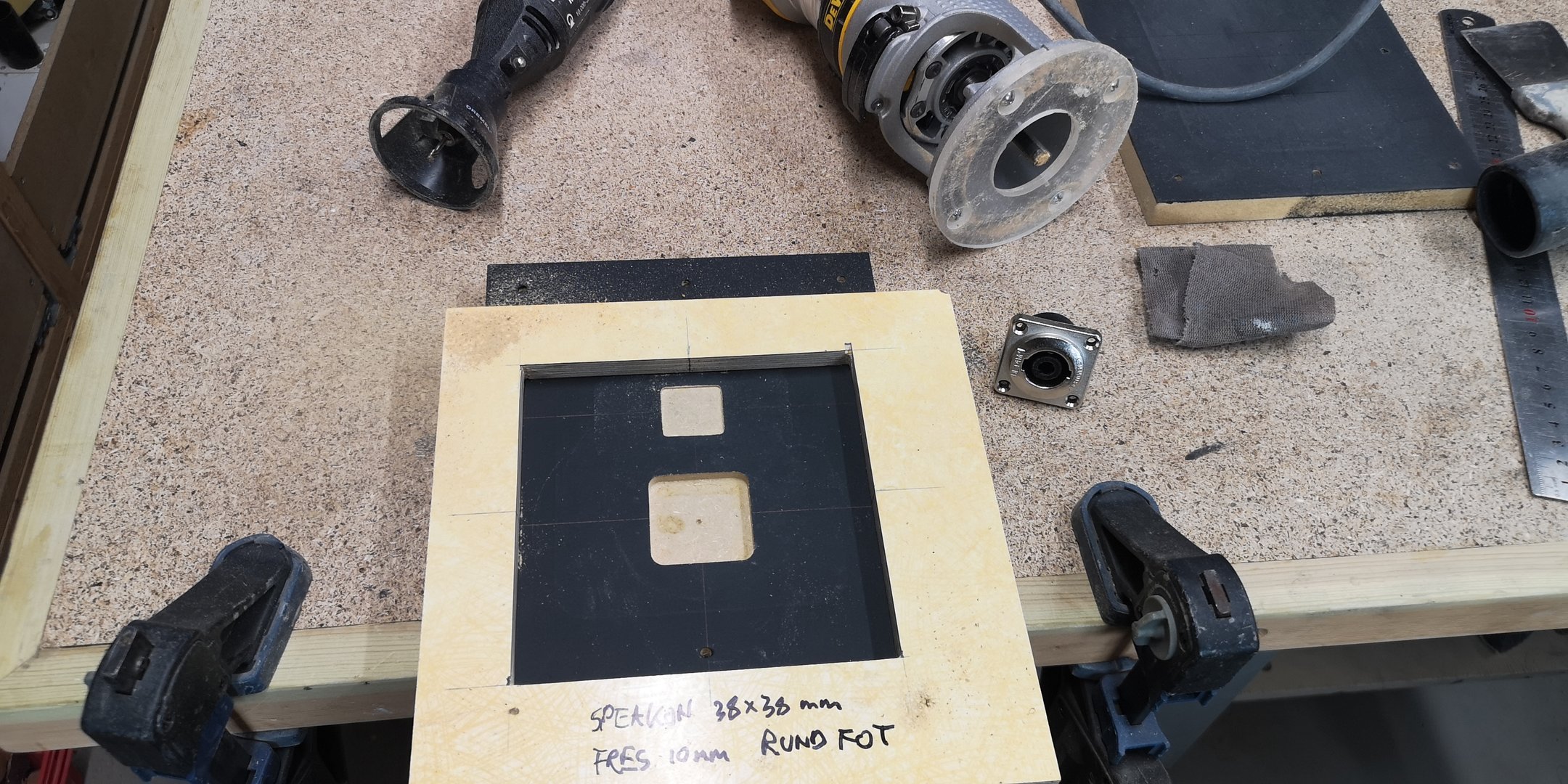

Speakon blir tatt med min minste DeWalt og en ramme til formålet:
Vis vedlegget 970974

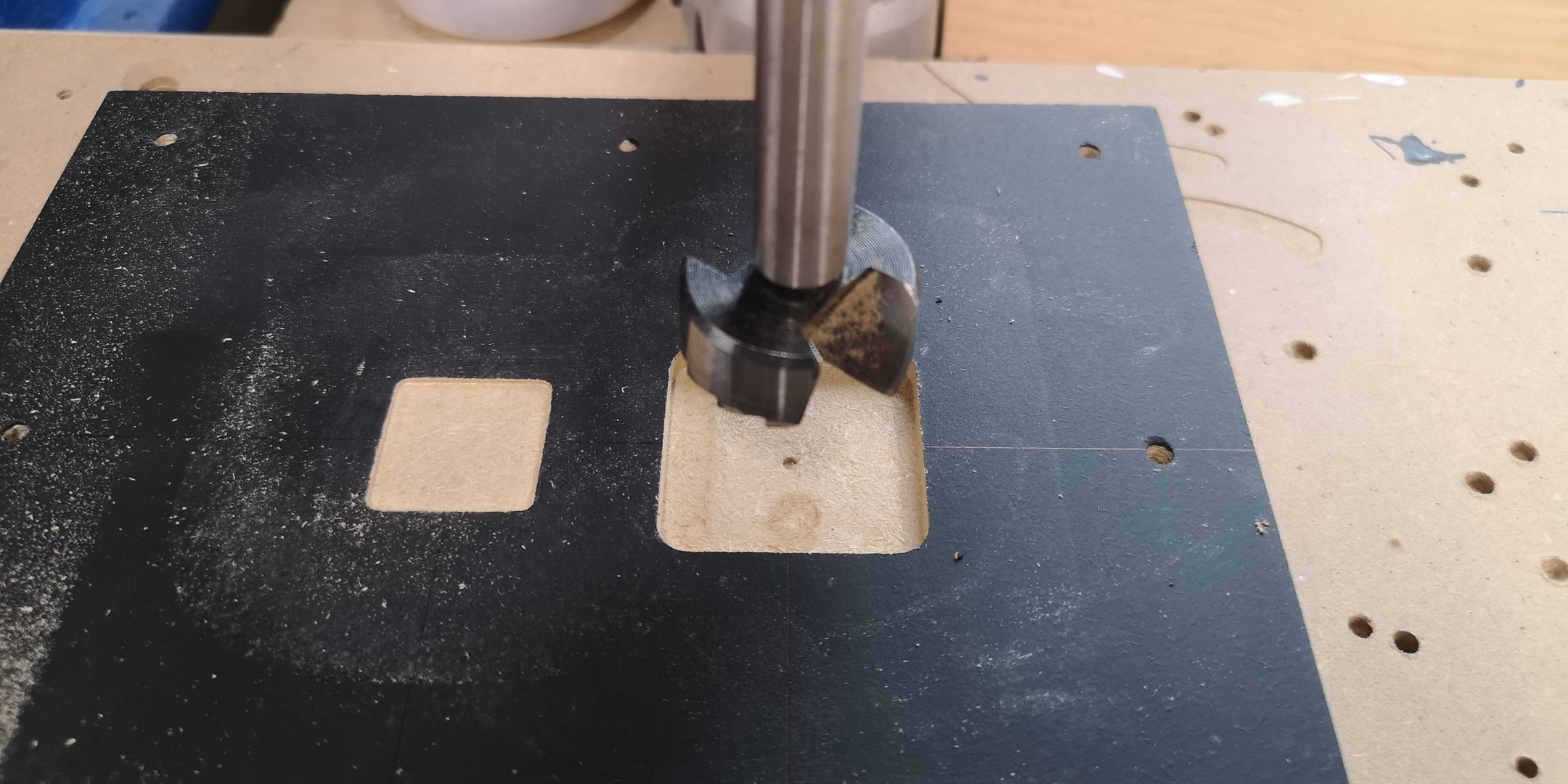

8-polt Speakon tar mye plass, så hullet er nesten like stort som hele nedsenkingen:
Vis vedlegget 970975

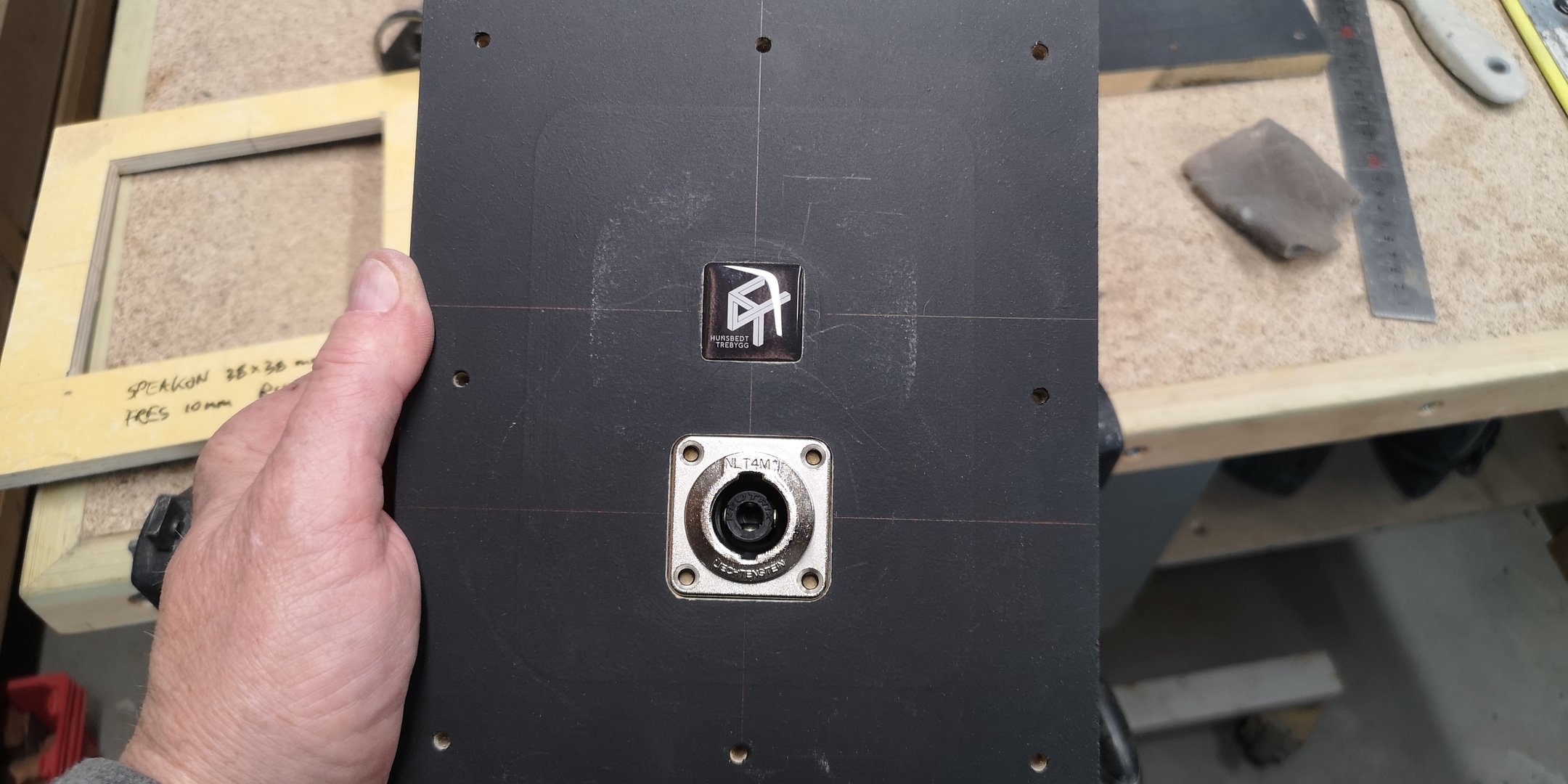

Ok passform etter litt pussing:
Vis vedlegget 970976

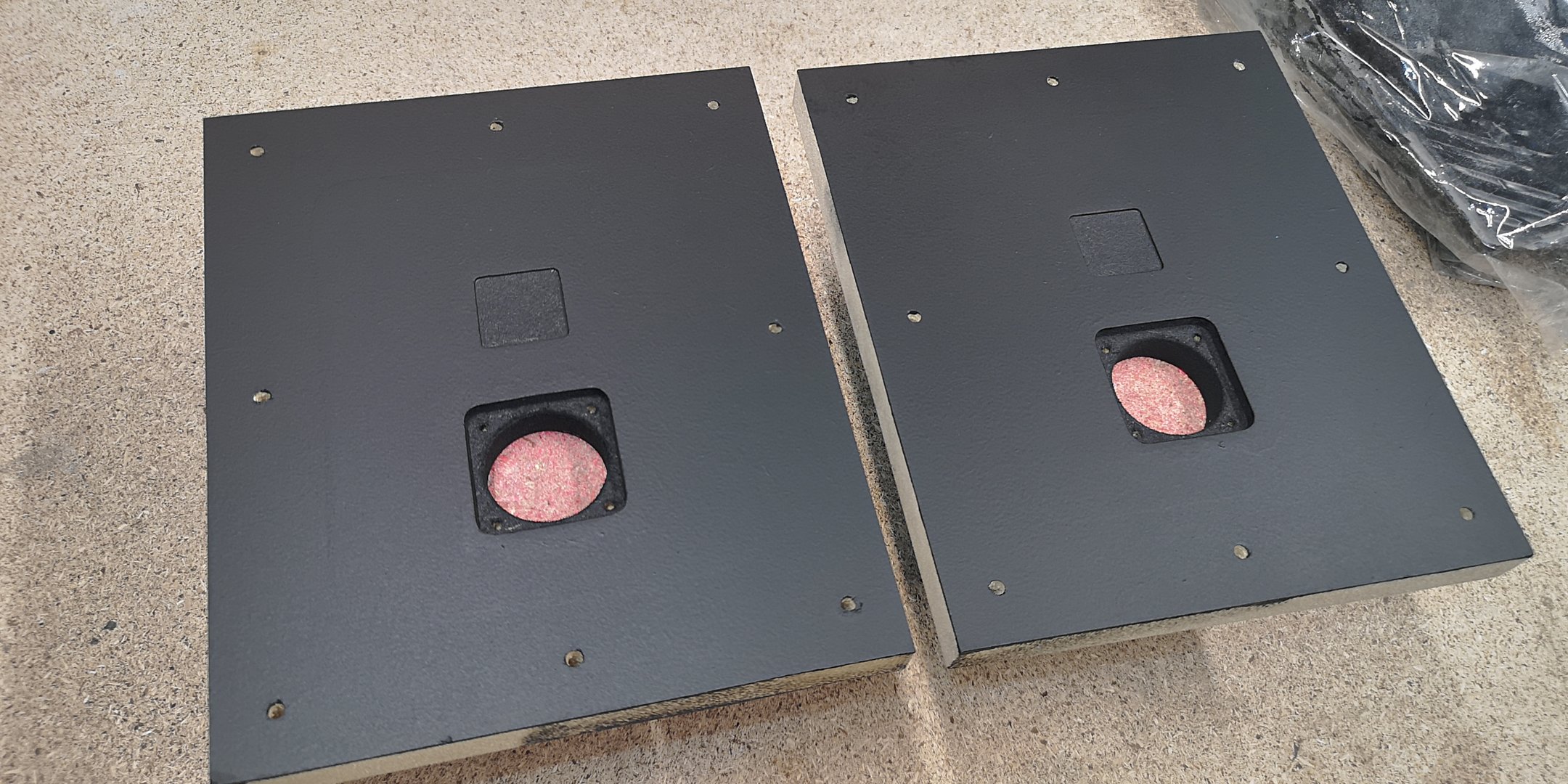

Rullet på ett strøk Trestjerners gulvmaling her også:
Vis vedlegget 970977

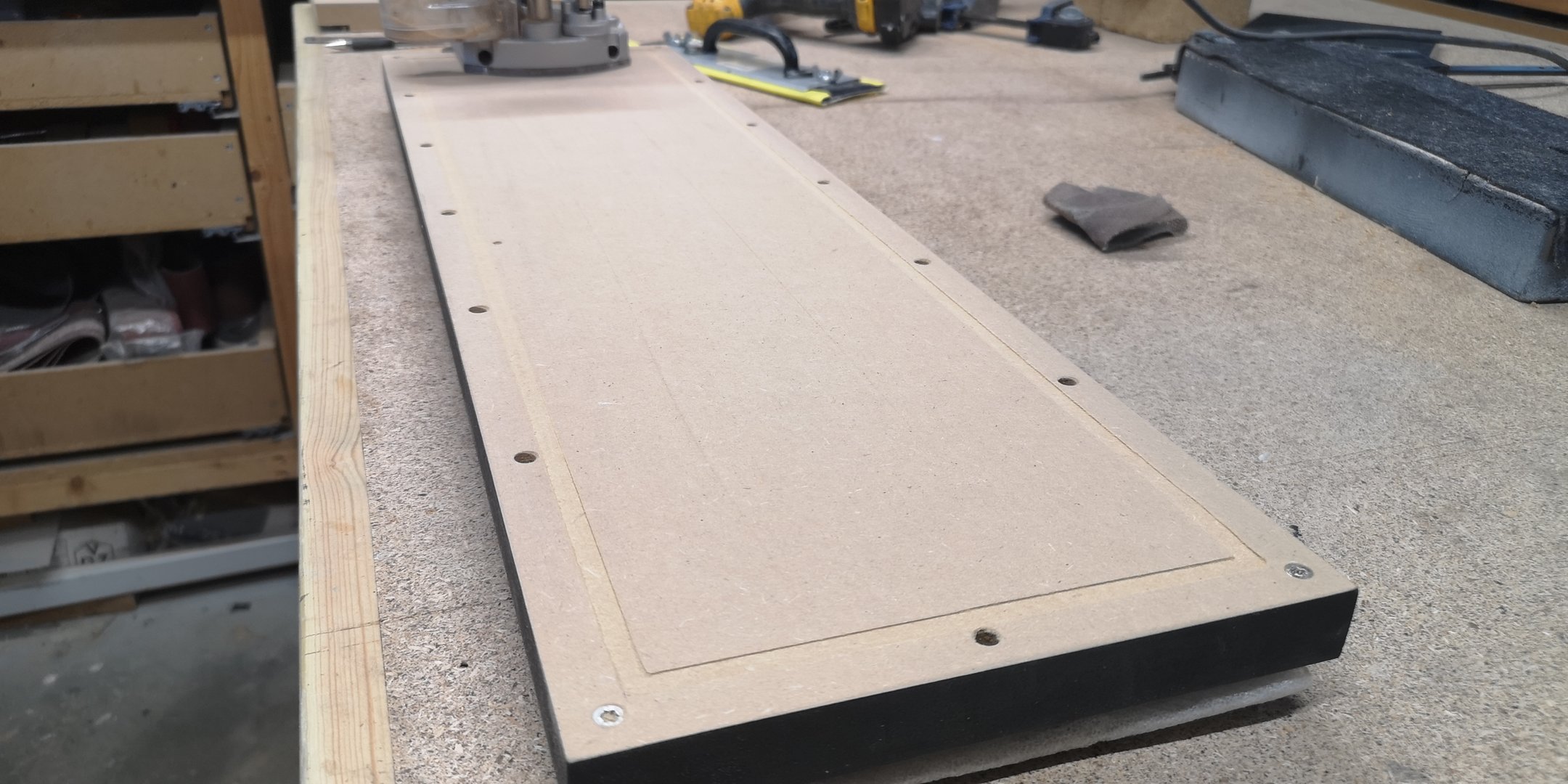

For at ikke pakningen skulle bygge for mye ble det frest ned ett spor på baksiden av luka:
Vis vedlegget 970979

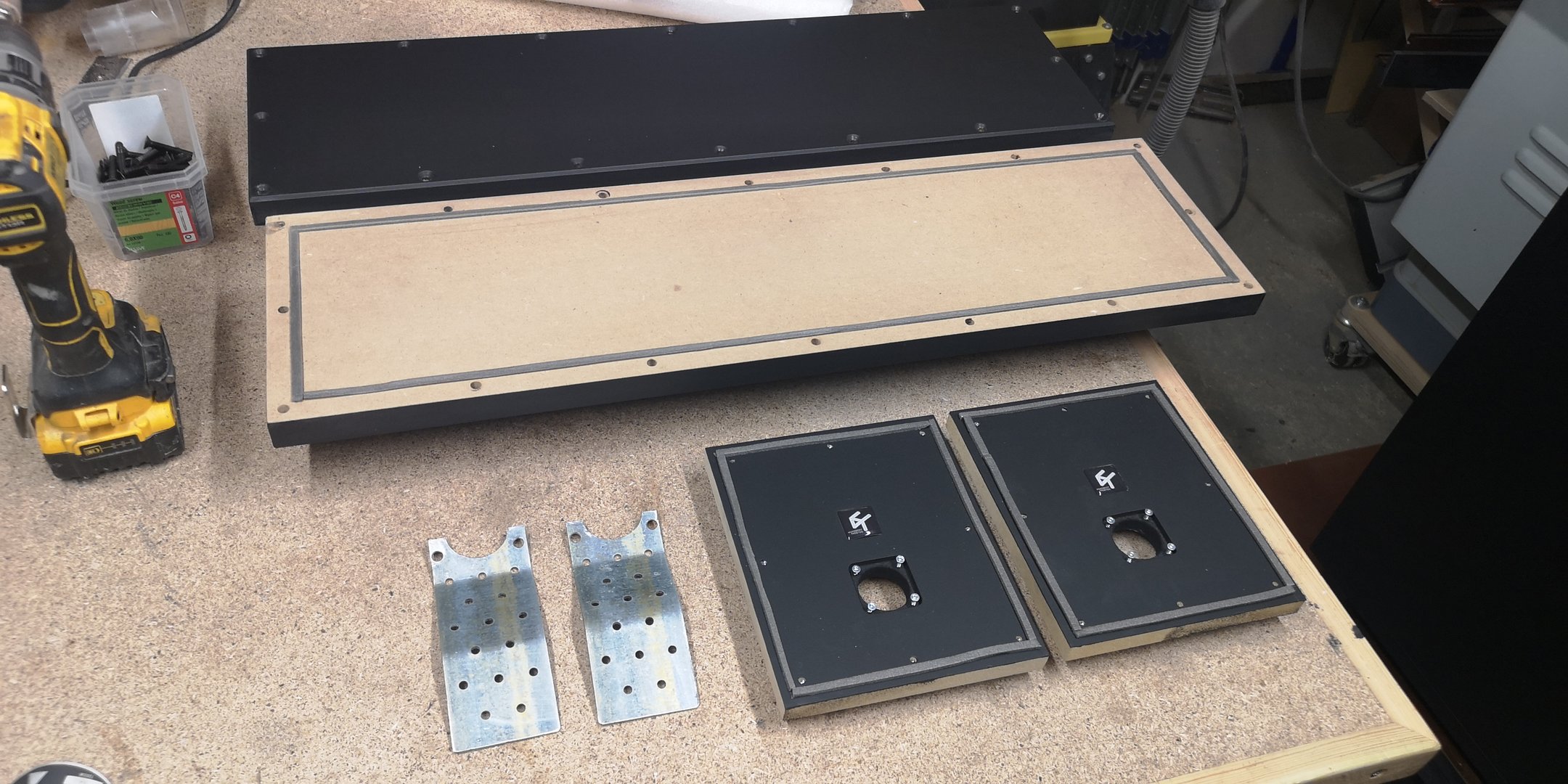

Pakninger på plass, til dette brukes noe så rart som Biltemas Tape for rørisolering. Den er 3mm tykk og 2,5cm bred, og skjæres opp i passende bredder. Den kan klemmes nesten helt sammen, og passer glimrende som pakning. Her er også to stålplater som er kuttet til og borret opp for å holde/støtte horn og driver til øvre mid:
Vis vedlegget 970980

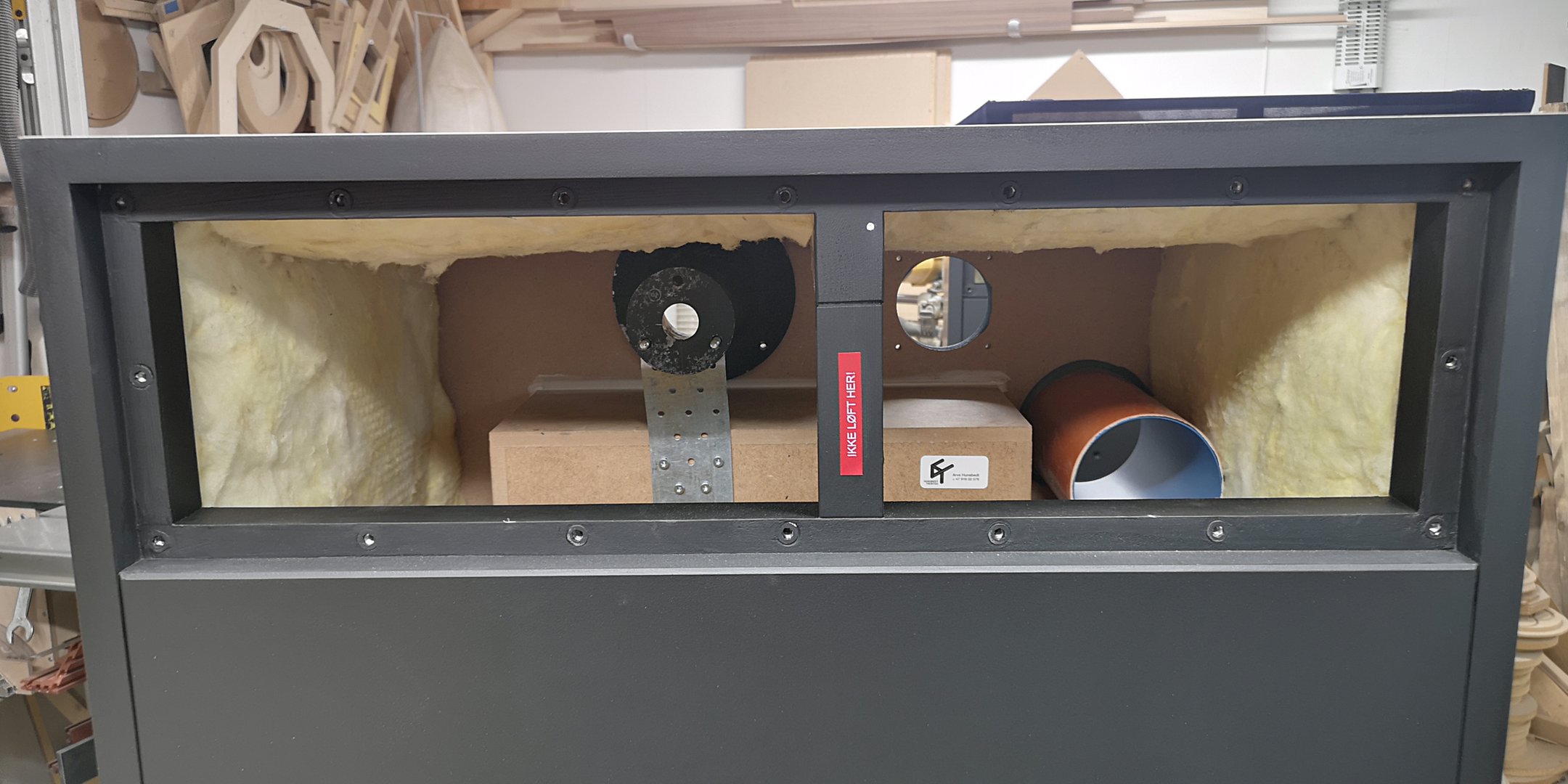

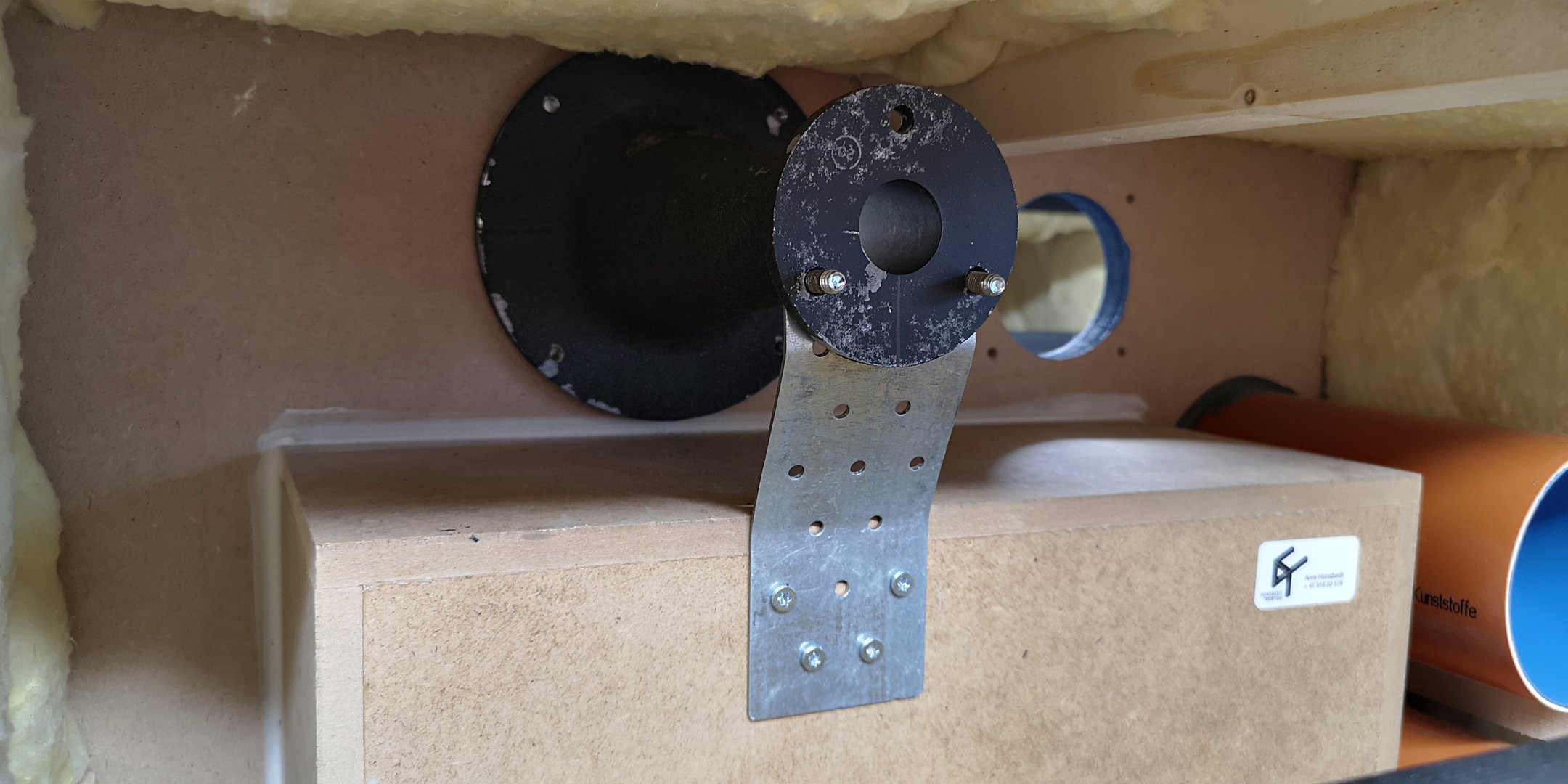

Driveren er såpass stor og tung at den må støttes opp slik at ikke baffel får hele vekta:
Vis vedlegget 970981
Vis vedlegget 970983
Vis vedlegget 970982

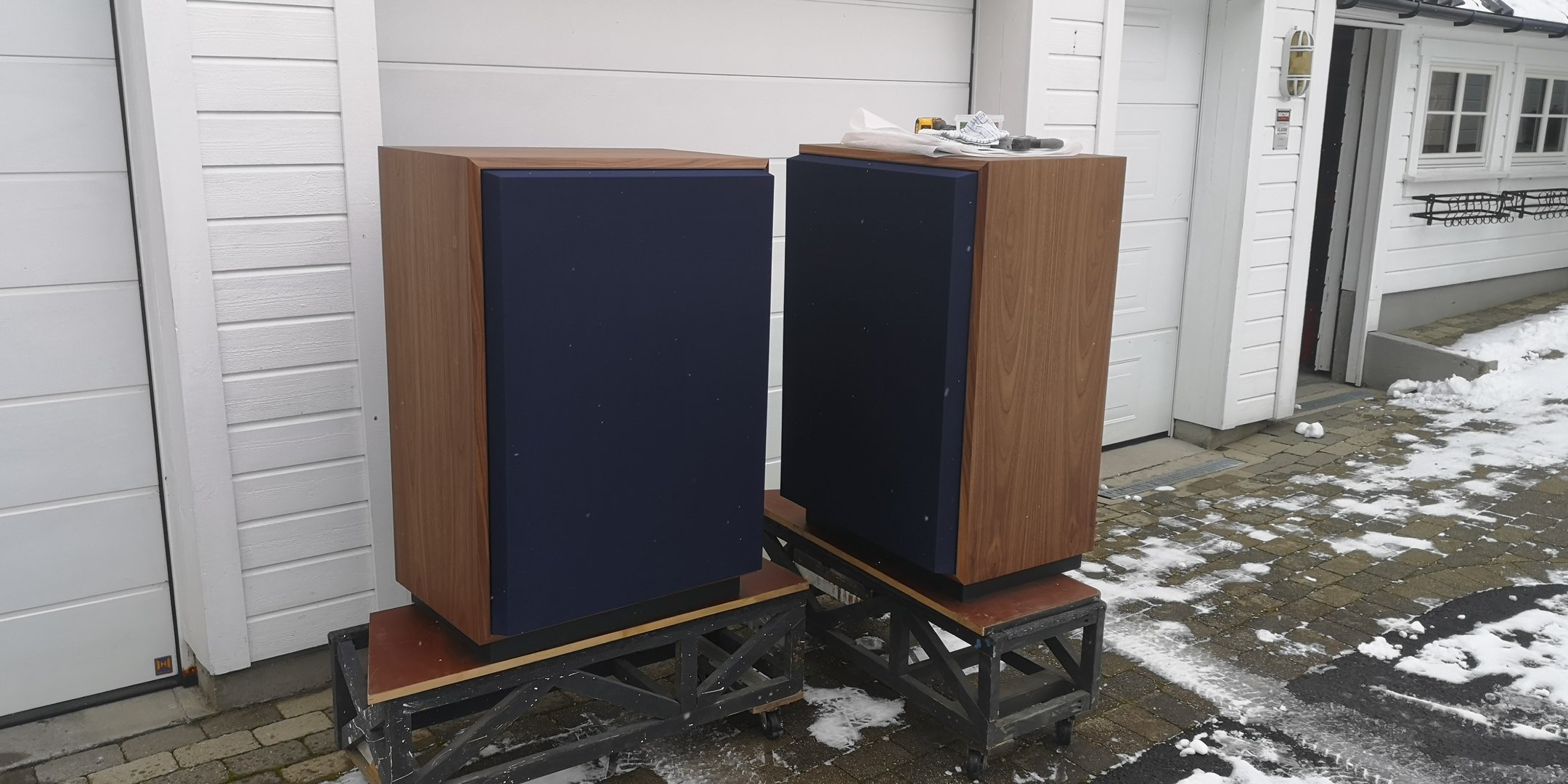

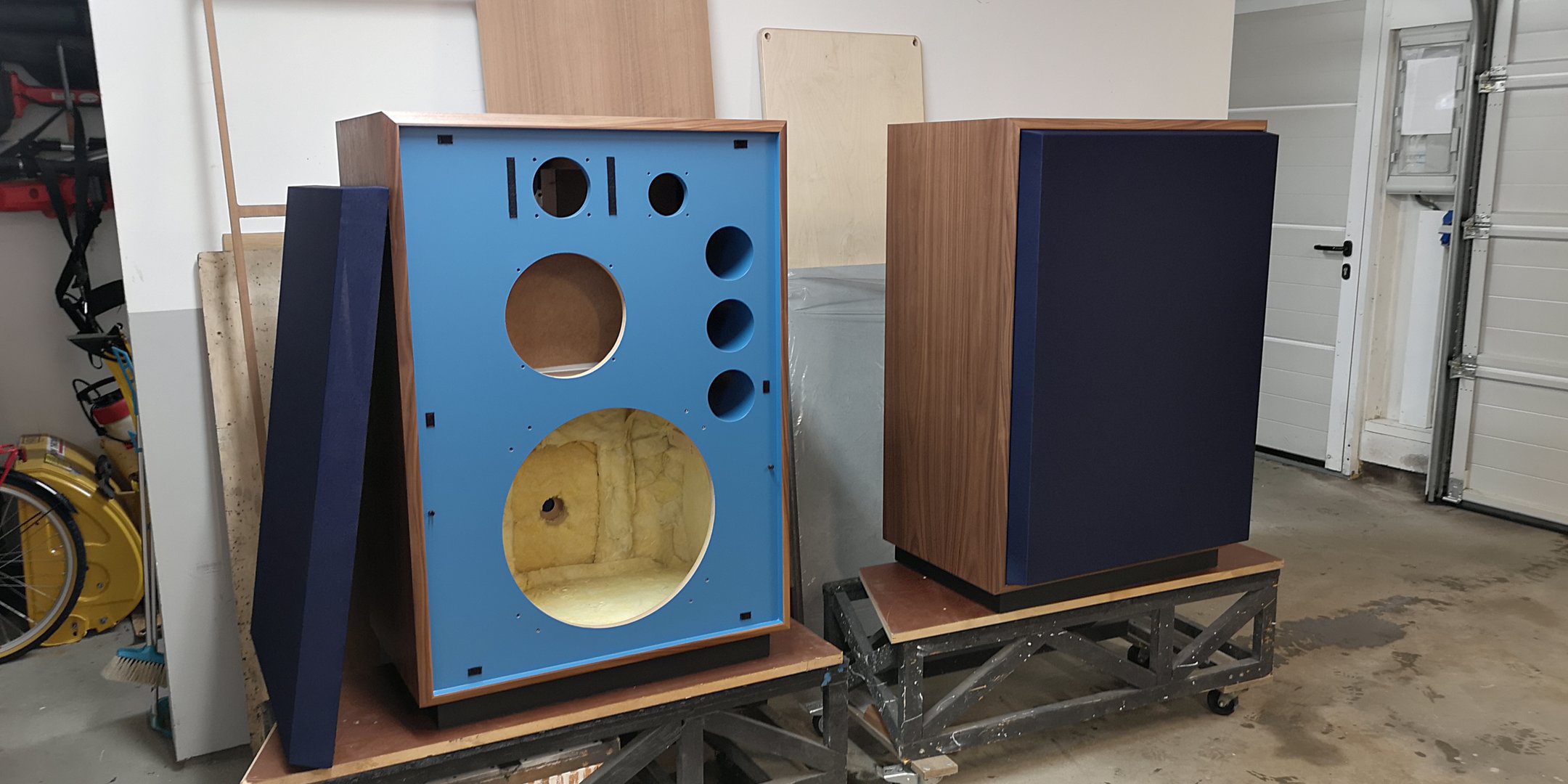

Ut på luftetur mellom verksted og garasje i snøværet i dag:
Vis vedlegget 970984
Klart for nedpakking og transport:
Vis vedlegget 970985
Vis vedlegget 970986
En godt fornøyd Arne M, snart på vei hjem...
Vis vedlegget 970987 -
