JBL M2 - DIY clone

[Hornlyd]

Sånn. Da var det gjort. Basser og Waveguider m logo bestilt. Det svei seriøst. Da kan berylliumsdriverne få skinne og Hornlyd epoken er ikke helt over



[Hunsbedt]

Sånn. Da var det gjort. Basser og Waveguider m logo bestilt. Det svei seriøst. Da kan berylliumsdriverne få skinne og Hornlyd epoken er ikke helt over

Gratulerer med meget godt valg! Er utrolig spent på hva Bakken får til av møbler og spesialbygg for deg. Du må lage en egen tråd om dette, har jo sett tegninger og det ser meget bra ut! WAF blir skyhøy, samt at M2 garantert får skinne når Bakken klemmer til med solide kabinetter!
Kan forresten nevne at eks-naboen har begynt på resten av delene. De vil ankomme i god tid før byggestart.



[Hunsbedt]

Ojsan 22 EQ punkter?
Er det originalt?
Med 2384 og beryllium klarte jeg meg med en shelf og bare ett eller to EQ punkter? Og jeg erfarte at jo mer jeg korrigerte jo tydeligere kom et syltynt slør over dynamikken frem.

Det er 3 cm fra at jeg bestiller deler nå men lurer på om jeg får utfordring med Lyngdorf TDAI 1120 som har 8 EQ punkter totalt i tillegg til høy og lavpass. En vesentlig forskjell er jo at Lyngdorf har Roomperfect på toppen og da er det vel tut og kjør?

Her er filtrene, de ligger i tråden for den som leter!



[Hornlyd]

Jeg tar vare på et stk Nilai stereo forsterker just in case i tillegg til Nilai monoblokkene. Har solgt en Nilai da jeg har bestemt meg for en helt klar kurs/ «max toveis men maxe ut toveis».

Jeg har ikke kjøpt Lyngdorf enda og beholder AL og prøver å se hvordan det går. Det kan til og med være at jeg putter en Sonos lydplanke under TVn og kjører musikk som en separat greie. Ikke noe stress, dette skjer ila vinteren/våren.



[Hunsbedt]

Nydelig Veldig lik min kurve og da fikk jeg svar på 10khz-20khz respons som jeg lurte litt på Vet du hva den dalende topp responsen skyldes, ikke at det har så mye å si, men er litt nysgjerrig?. Har du dempet hornene noe i forhold til basserne i kurven over?

Nei, veit ikke hvorfor de daler i sweespot. Det kan meget godt være rommet her, jeg har 20cm spacelab i en bue i førsterefleksjon. Det betyr ellers ingenting for meg og synes de låter åpent og luftige ut. Det skal nevnes at jeg hører normalt for en 61-åring, dvs opp til ca 12kHz!

Her nærfelt og sweetspot, kun diskant:



[Hunsbedt]

Man kan jo justere portlengden for å justere resonans peek? jeg har gjort det på mine. Så at det har forandret seg etter at bass opphenget har blitt noe mykere. Ikke alltid elementet har kontroll på portfrekvensen. Enkelte bruker også demping ved munningen

Har ikke gjort noe med portene her, alt er originalt. Ser at noen diskuterer resonanser og demping av port. På DATSmålinger er det en ørliten tagg som folk mener de hører... Kan vel muligens godt være rommet de hører der det testes? Rommet påvirker lyden enormt, spesielt i sweetspot. Flytter man målemikken 10cm så kan det måle helt annerledes. Så man bør vel måle ute for å sikre seg gode data. Da kan man også diskutere hva som evt er feil med kasse eller porter. Men det er nå min mening og erfaring.

Det som var morsomt i mitt tilfelle er at mine hjemmebygg måler utrolig likt JBL sine (DATS). Samme småfeil. Er det hørbart? Veit ikke...har ikke tenkt så mye på det. Vil man gå grundig inn i det så er det masse diskusjoner og forslag til måter å få kassene bedre på.

Mitt hovedmål var å bygge kloner. Klarte ikke det helt, da jeg "forbedret" adkomst til hornets bakside. Man når det meste inni kassen med luka, og jeg har etter beste evne forsøkt å gjøre påvirkningen så liten som mulig med denne modden.

Målinger vil sikkert også endre seg littegrann etter innkjøring av basselementer. Mine var brukt, så de er forhåpentligvis pent innkjørt, med under 2500 omdreininger pr min den første måneden!



[Kalle Klovn]

Nei, veit ikke hvorfor de daler i sweespot. Det kan meget godt være rommet her, jeg har 20cm spacelab i en bue i førsterefleksjon. Det betyr ellers ingenting for meg og synes de låter åpent og luftige ut. Det skal nevnes at jeg hører normalt for en 61-åring, dvs opp til ca 12kHz!

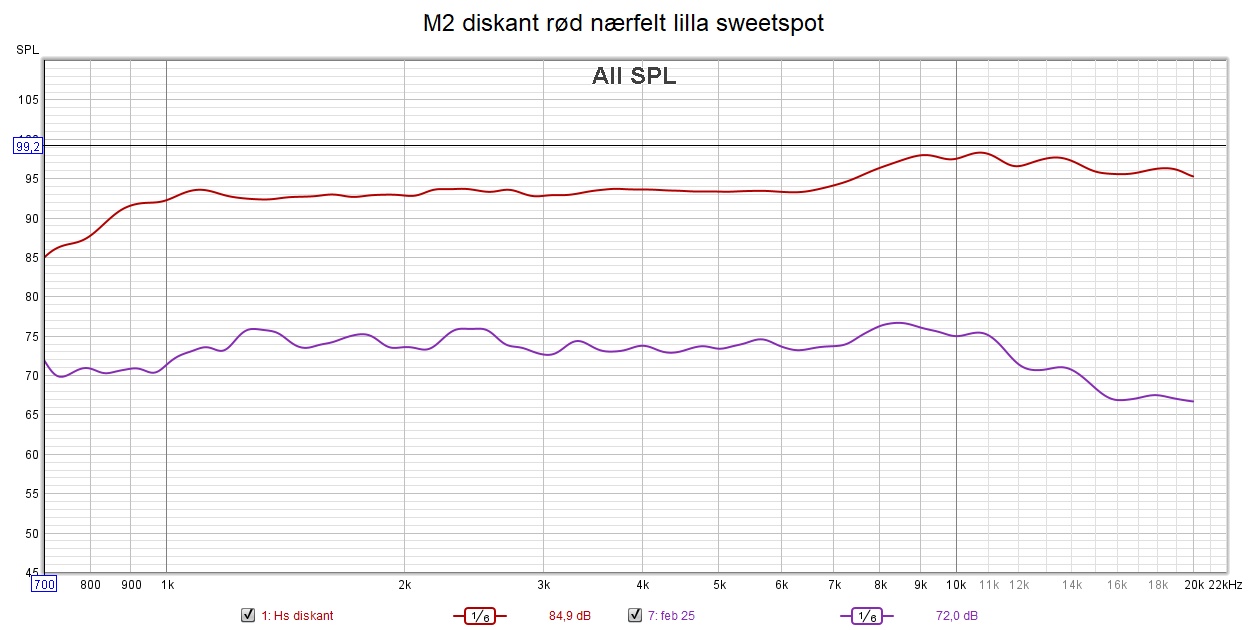

Her nærfelt og sweetspot, kun diskant:
Vis vedlegget 1044387

Litt off, men dog: Målinger i rom er en lunefull ting. Jeg justerte inn anlegget i går etter å ha ommøblert og ha fått inn ny lyttestol (Brunstad delta adventure original). Små endringer i posisjon av mikrofon gir store målemessige utslag på grunn av blant annet høyden på stolen. Da gjelder det å stole på ørene og evt ta gjennomsnitt av flere målinger og ikke la seg bli distrahert av avvikene i enkeltmålinger. Hos meg virker Dirac å effektivt ignorere disse lokale variasjonene i målinger som ikke samsvarer med hva jeg hører. (Da bruker jeg Dirac med 13 punkts måling.)



[Hornlyd]

Tegner litt her på M2 kasse med litt strekte og omformede dimensjoner. Trenger design-kriterier.

Allikevel skal c/c, volum og porter være likt. Inwall montering i reol vil nok påvirke lydbildet noe. Litt som forskjell på plassering helt inntil frontvegg kontra ut i rommet.

1) Hva er utvendig mål på selve waveguiden? Mtp hylla den skal passe inn i. Altså Waveguiden skal ikke monteres i kassa

2) Klarer vi å kartlegge eksakt antall liter innvendig volum? Trenger ikke trekke fra porter og bass for det er jo identisk men avstivninger kan trekkes fra da de lages annerledes (men minst like sterkt).

3) Hvor mange cm var portene brutto? (Edit, fant Hunsbedt sin kommentar her: Lengden på de to portdelene samlet er 153mm. Diameter innvendig varierer fra ca 62mm på midten til ca 115mm ytterst og 116mm innerst. Shimsplata ytterst varierer i tykkelse, tenker fra ca 4mm opp til 12mm)

4) Hvor mange cm bak portene er minimum? Mener jeg har lest 5 cm?

5) Hvor mange cm baffel bør jeg ha? Dobbel 21 mm? (Var det 50 mm originalt)

Mtp transport og håndtering så tenker jeg kanskje at kryssfiner er lurt?



[Hornlyd]

Ellers så flytter jeg mitt M2 prosjekt over hit nå når diverse spørsmål er stilt og deler innkjøpt

Fra lytterom til blokkleilighet - en akkustisk tråd

Lagrer litt speccer her https://www.audioheritage.org/vbulletin/attachment.php?attachmentid=63736&d=1417800709

www.hifisentralen.no



[Hunsbedt]

Jeg skal hjelpe deg med målene i kveld når jeg kommer hjem. Tror jeg kan finne ut bruttovolum med hjelp av Sketchuptegningene jeg har laget, de er helt nøyaktige. Utvendige mål på vaweguiden er også lette å skaffe. På det tykkeste er baffelen 62mm, men det er der buen er på det tykkeste. Denne plata skal vel ikke du ha, så tenker dobbel 25mm vannfast MDF blir greit. Passe på at innfesting blir senket ned rett slik at elementet ikke sitter i et langt trangt hull.

Elementet har en spesiell pakning som krever nøyaktig nedfresing i den 12mm tykke mellomplata. Oppbygging her er fra innerst til ytterst: 25mm vannfast MDF, 12mm MDF og 25mm vannfast MDF buet frontplate:



[Hunsbedt]

Egentlig tror jeg ikke det blir nødvndig med dobbel 25mm baffel. Når jeg ser på bildene så er det jo kun 25 + 12mm der elementet sitter. Kun nedre del av kassen med den buede plata og portene er tykkere ( +25mm). Intern avstiving kan være vel så bra.
Her ser du den innfreste lille falsen i den ytre 12mm plata, det er der pakningen til elementet sitter. Har nok målene på dette i Sketchup.



[Hornlyd]

Toe in, et veldig generelt spm:

Sånn ca hvor mange grader er optimalt med 2,5 bredde og 2,5 til 3 meter lytteavstand fra senter?



[Deng1]

Du har jo alle målene, da regner du deg vel frem til det..........
