Luxman !

[gismo]

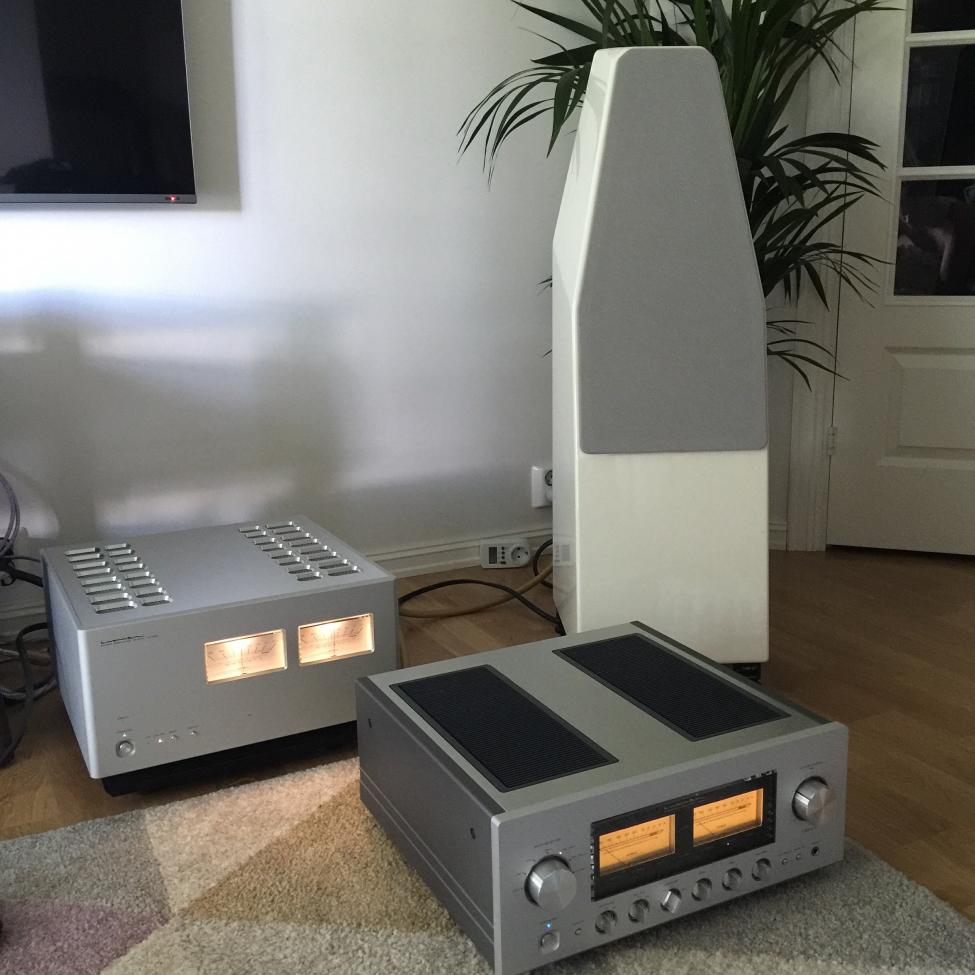

Litt bilder testet litt før i dag. Vis vedlegget 388800

Lekkert

gismo



[Strømling]

Luxman sin byggekvalitet er så fantastisk da... knapper og brytere samt kabinettet er virkelig robuste greier! Kanskje mitt favorittmerke på disse punktene . Lyden er jo også helt kanon på de modellene jeg har hørt.

Ja byggekvaliteten er det råeste jeg har sett. Nye l590ax mkii imponerer veldig. Etter mine ører ganske mye bedre enn den gamle 590ax faktisk. Nå rocker den.



[Luxman59]

Ja byggekvaliteten er det råeste jeg har sett. Nye l590ax mkii imponerer veldig. Etter mine ører ganske mye bedre enn den gamle 590ax faktisk. Nå rocker den.

Litt dumt,for da kommer den sikkert ikkje til salgs på torget på en stund :-(



[Strømling]

Ja byggekvaliteten er det råeste jeg har sett. Nye l590ax mkii imponerer veldig. Etter mine ører ganske mye bedre enn den gamle 590ax faktisk. Nå rocker den.

Litt dumt,for da kommer den sikkert ikkje til salgs på torget på en stund :-(

Jepp denne skal jeg beholde, ingen integrert jeg har hørt som lokker.



[Luxman59]

Eg har ikkje helt bestemt meg eg skal kjøpe en L-550ax eller en slik du har. Tror det kommer en mkII av L-550ax snart?
Frister veldig den sq-38u som ligger til salgs på torget også.



[Strømling]

Det ligger i alle fall l550ax mlii på hjemmesiden til Luxman. Hør med gutta hos Stereofil.



[Evo III]

Noen her som kan hjelpe meg med bias på en Luxman MQ-80 ? Finner ikke skjema på webben ???
Kan se ut som de store rørene skal ha 40 MA men det er jo 4 justerings skruer.

O



[Evo III]

Ingen andre her som har denne ???

O



[Audiomix]

Fire (store) utgangsrør og fire "skruer" passer godt.
Hvis ikke Luxman har gjort det passe enkelt å måle anodestrøm / stille bias er det et par muligheter:
Du kan måle DC motstanden i anodeviklingene og beregne spenningsfallet du skal ha ved 40mA.
Du kan åpne opp ved katoden og måle strømmen.
Eller lodde inn en motstand på 1 eller 10 ohm i hver katodde og måle over disse. Da er det enklere å måle senere også.



[Evo III]

Takk for innspill audiomix,målepunktene er greie og finne

Det skjer inngenting når jeg måler,det kom opp første gang jeg testet men så kom en pussig lyd på målepunkt NR 2 og etter det var det inngenting men finner ikke verdiene på 6336 A rørene.

O



[runben]

Skjema finner du her:
Download the Luxman MQ-80 manuals for free - Hifi Manuals

Noe mer info her :

FORUM - Luxman MQ-80



[Evo III]

Skjema finner du her:
Download the Luxman MQ-80 manuals for free - Hifi Manuals

Noe mer info her :

FORUM - Luxman MQ-80

Takk,ser ikke bias på det skjema ??? Tysken min er heller dårlig

O



[runben]

Hei, ser de referer til bias 50mA som et valg i diskusjonsforumet :


ZitatWie weit kann / sollte ich in den B-Betrieb gehen? Welcher Ruhestrom wäre tendentiell empfehlenswert? Der MQ-80 liegt bei Ua 250V, Ug1 -90V @ 50mA!



[Evo III]

Hei, ser de referer til bias 50mA som et valg i diskusjonsforumet :


ZitatWie weit kann / sollte ich in den B-Betrieb gehen? Welcher Ruhestrom wäre tendentiell empfehlenswert? Der MQ-80 liegt bei Ua 250V, Ug1 -90V @ 50mA!

Hei
Takk det kan jeg teste om jeg får justeringene til og virke igjen. Må nok få en kyndig person til og se på den.

O



[Audiomix]

Trenger en liten oppklaring.
Skjemaet viser at det er to utgangsrør / kanal?

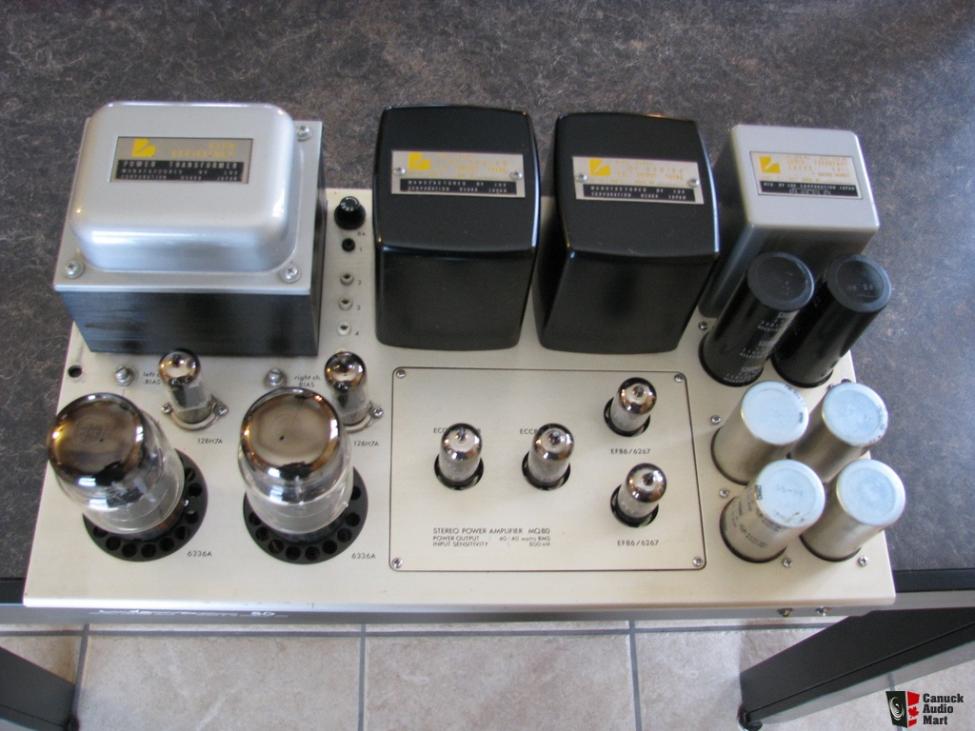

Bildet ditt viser kun to utgangsrør og teksten sier "STEREO".
Noe som ikke stemmer?



[Evo III]

Trenger en liten oppklaring.
Skjemaet viser at det er to utgangsrør / kanal?
Bildet ditt viser kun to utgangsrør og teksten sier "STEREO".
Noe som ikke stemmer?

Hei
Det er noe jeg har stusset på selv,6336 er etter som jeg skjønner et type dobbeltrør ? 2 i ett.
Det er jo fire justerings skruer,

derfor er jeg usikker på om jeg tørr rote så mye med dette

O



[runben]

Forskjellige utgaver av MQ-80 ?

Denne versjonen benytter 6336A dobelt-triode rør som vist i dette skjema:

http://audio-heritage.jp/LUXMAN/kit/kmq80.html



[Evo III]

Forskjellige utgaver av MQ-80 ?

Denne versjonen benytter 6336A dobelt-triode rør som vist i dette skjema:

http://audio-heritage.jp/LUXMAN/kit/kmq80.html

Det er 6336 A i min også.

O



[Laban MK3]

Ta dere en bolle mens nettsiden laster .

lux mq80



[Audiomix]

Var ikke nøye nok ser jeg.
To doble trioder blir det push pull stereo av
Da bør det gå bra.
Finn en metode for å måle rørstrømmen og juster.
Hvis du trenger nye rør finnes slike i Vestfossen til en grei pris.



[Evo III]

Var ikke nøye nok ser jeg.
To doble trioder blir det push pull stereo av
Da bør det gå bra.
Finn en metode for å måle rørstrømmen og juster.
Hvis du trenger nye rør finnes slike i Vestfossen til en grei pris.

Har bestilt derifra

O



[Laban MK3]

Power tube

Vis vedlegget 6336A.pdf Vis vedlegget 6336A.pdf



[Evo III]

Power tube

Vis vedlegget 390425 Vis vedlegget 390425

Takk,Lars

O



[Laban MK3]

Finner du ut av det ? kanskje målepinn 4-5 er ch L / 2-3 er ch R

målepinn 1 ( svart ) går den til jord tru ?



[Evo III]

Finner du ut av det ? kanskje målepinn 4-5 er ch L / 2-3 er ch R

målepinn 1 ( svart ) går den til jord tru ?

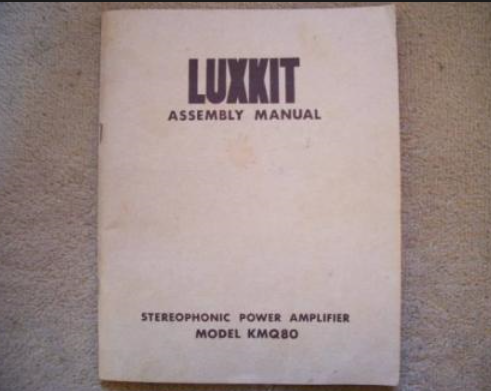

Vis vedlegget 390483

Det går en sikring i multimeteret nå jeg prøver og måle på pin 3???

O



[Evo III]

Kabler på multi er koblet svart til com rød til utgang Volt / diode /ohm / cap / HZ duty ?

Multi er stillet inn på V likestrøm ?

( Husk ikke kødde med ting som funker )

Står sånn,har sendt en Mail til han du linket til

O



[Laban MK3]

Bra håper du for en positiv tilbakemelding , kanskje du finner bias hvis du måler litt rundt med hjelp av denne ?

Weber Bias Calculator



[Laban MK3]

En annen bygget PP 6336A amp

http://educypedia.karadimov.info/library/ax-glass_audio_special05.pdf



[Evo III]

Takk for al hjelp Lars

O



[Laban MK3]

Takk for al hjelp Lars

O

Snart kvitt meg står litt om bias her

https://www.tube-town.net/cms/userfiles/media/bias/bias-setup-e.pdf

Sånn



[runben]

Hei

Hvis du blåser opp skjemategningen som jeg linket til tidligere :http://audio-heritage.jp/LUXMAN/kit/kmq80.html
så kan man så vidt se at det er angitt 0.85 Volt målt på målepunkt 2 og 3. Dette er bias-spenningen ( dvs multimeter må stå på innstilt på Volt og ikke Ampere! ) man skal måle når bias-strømmen gjennom rørene er korrekt. Det er bare angitt for venstre kanal, men antar at målepunkt 4 og 5 er for høyre kanal.



[Evo III]

Hei

Hvis du blåser opp skjemategningen som jeg linket til tidligere :http://audio-heritage.jp/LUXMAN/kit/kmq80.html
så kan man så vidt se at det er angitt 0.85 Volt målt på målepunkt 2 og 3. Dette er bias-spenningen ( dvs multimeter må stå på innstilt på Volt og ikke Ampere! ) man skal måle når bias-strømmen gjennom rørene er korrekt. Det er bare angitt for venstre kanal, men antar at målepunkt 4 og 5 er for høyre kanal.

Hei
Takk for det,jeg fikk justert den nå og det ble meget bra

O



[Laban MK3]

Hvordan gikk du frem under justering av MQ 80 ?

Mvh



[Evo III]

Om andre lurer har vi det her
Pin 1 jording,pin 2-3 venstre kanal 4-5 høyre kanal 0,85v justeres når den er varm

O



[Evo III]

Hvordan gikk du frem under justering av MQ 80 ?

Mvh

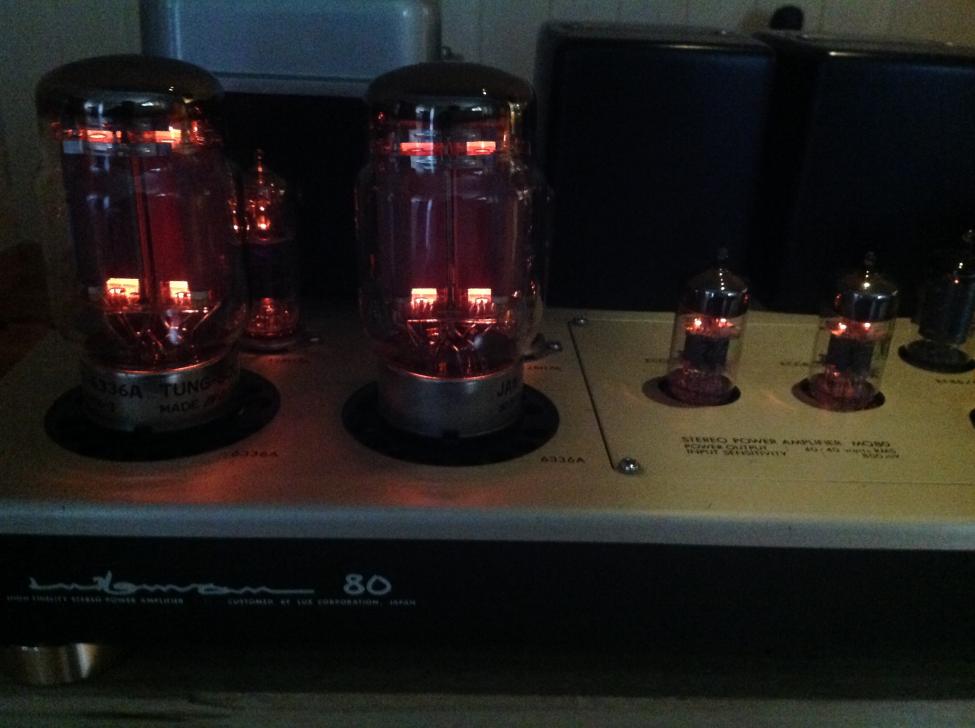

Etter som jeg skjønner er 6336A 2 rør i ett,så da er det 0,85v på 2og 3 og 0,85v på 4 og 5.

O



[Laban MK3]

DC fikk du justert den med last ?



[Evo III]

DC fikk du justert den med last ?

Nå er jeg å tynn is igjen

O



[Liotheles]

Hei Luxman venner!

Er på utkikk etter en vintage kassettspiller fra Luxman.
Må være fra slutten av sytti eller begynnelsen av åtti-tallet.
Den må være med trekasse i rosewood så den matcher mitt retrooppsett med L-80V forsterker og PD-121 platespiller.
Noe ala dette hadde vært midt i blinken:

Noen som har tips til hvor sånt kan skaffes tro? (har søkt litt på ebay, men finner stort sett bare noen få og de er 110V usa modeller)



[CarstenS]

Bruker lite strøm og du får billig trafo på Claes Ohlson - så ikke nødvendigvis gi opp US...



[Liotheles]

Takk for tips CarstenS
Vil det være et problem for avspillingshastigheten at spilleren er merket 110V / 60Hz og transformatoren er 50Hz ?
