OK Open Baffle & Horn & Kasse & Kaffeslaberas

[oks81]

15 mv ??? har du målt riktig, det høres vel omtrent som Vøringsfossen på hornet ?

Håper jeg har feil, men redd jeg har rett....... Men så er det målt med gammelt multimeter også..
Bare en ting å gjøre egentlig, koble den til.
Tidligere var det voldsomt så det durte ihvertfall, ikke brukendes.

Årsak til at det blir støy er at kretsen har ikke noen form for kanselering av PSU rippel som er i alle FW og ACA (mener jeg)



[Leikis Lyd]

Tror min Holton 50L blir mellom 50-55 på ribbene.

Lodder alt !



[VegardW]

"Årsak til at det blir støy er at kretsen har ikke noen form for kanselering av PSU rippel som er i alle FW og ACA (mener jeg) "
lag deg ett støysvakt lc lc input davel8)



[oks81]

Det er en fin temperatur!
Malmin ampen min ligger litt over 55.

Lodding + evt krympestrømpe er bankers!


Øke litt mer på spenning så kan jeg kaste komfyren...



[oks81]

"Årsak til at det blir støy er at kretsen har ikke noen form for kanselering av PSU rippel som er i alle FW og ACA (mener jeg) "
lag deg ett støysvakt lc lc input davel8)

....som også filtrerer vekk støyende musikk, slik som jeg hører på



[oks81]

Vegard:
Veit du hvor mye rippel du har på utgangene på rørampene dine?



[VegardW]

Det varierer ( jeg har 6-7 sett)
fra 110 microvolt til 3-400 microvolt
;D



[oks81]

Takker!
Bra! Da her jeg et tall å forholde meg til!

Sånn kjapt i farten og på mobilkalkisen mener jeg at jeg skal ha rippel på 530uV RMS (1,5mV peak to peak) ut fra PSU....
Ta det med en sekk med salt akkurat nå...



[oks81]

Forrige innlegg basert på simulering.

Her et bilde som viser rippel:



[VegardW]

sett simuleringstiden til for eksempel 600ms delay 5 sek, i feltet v(I1) kan du da lese av rippel i mV eller uV



[oks81]

Aha! Smart!
Satt inn tallene dine. På linje "V(I1)" finner jeg da differanse = 1,3366mV.
Det kan vel stemme



[oks81]

Testrigg:

Vis vedlegget 410682

Doxa passiv pre og ipod rett i denne.
Spiller musikke i det minste!

Men......
Støyer veldig i begge kanaler.
Kobler fra Doxa. Da har jeg støy i venstre, ikke like kraftig. Hmmmmmm
Dette blir litt hodebry.........



[VegardW]

vedlegget lar seg ikke åpne



[oks81]

Hva F..)(/&(/&/&%/%¤&%#¤%#¤%#¤%#@£$£@€£$€$

Nytt forsøk:



[oks81]

Tweaketweaketweake......puh.
Flyttet på ledninger, lagt slik at det ikke var noe støy lenger.
Inn med ampen i stuen, koble til hødna.
Null støy på venstre, during i høyre.
Men skal få dette til

Heldigvis kan jeg konkludere med at PSU er ok. Rippel er minimert og slipper ikke gjennom



[El-retur]

Støyer det når signal kablene er koblet av?



[VegardW]

Mono ikke å forakte
one down one to go 8)
Ta rotta på Ole!



[El-retur]

På med verneutstyr! Testoppstart av Zen amp med choke input PSU!!

Vis vedlegget 410584


Så kan dere slappe av, ikke så mye som en fjert med radioaktiv lekasje! Det gikk bra!

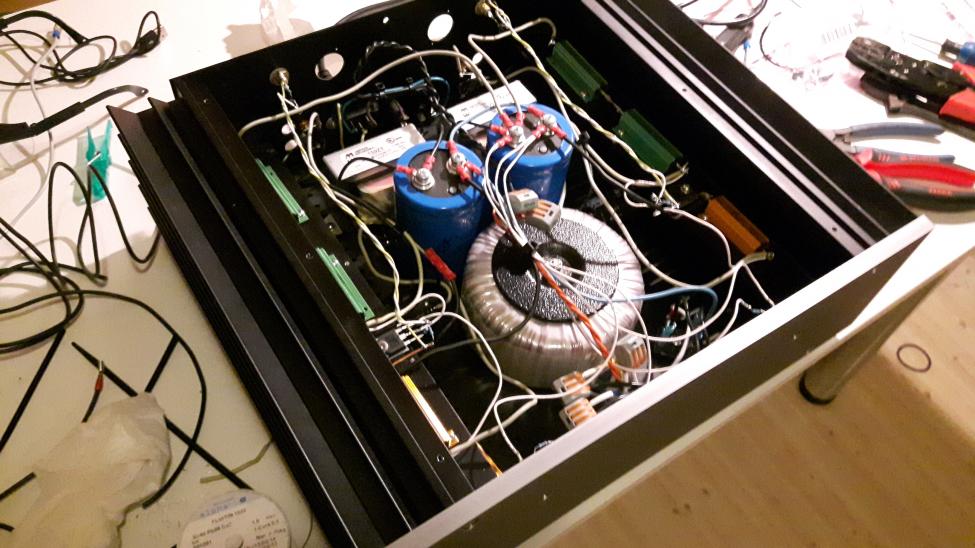

Og slik ser rotekassen ut nå....

Vis vedlegget 410585

PSU er nå "RLCLC".
1ohm-28mH-22mF-28mH-22mF

Trafo er 500VA 2x27V som er seriekoblet.

Choke som står som input, er egentlig litt for liten men jeg tok sjansen på dette.
PSU er stabil med 43VDC, akkurat som simulert i PSUD i forkant.
Bias er no 1,5A.
Den blir god og varm, men skal tror jeg være fortsatt litt kaldere enn F3 og Aleph J.

Får håpe dette fjerner støy men er litt skeptisk....får se om jeg får koblet den til i morgen.



[oks81]

Zen ampen er merket med "H"

Da har jeg bitcha med denne siden jeg kom hjem fra jobb!
Endelig musikk på igjen!!

Har flyttet rundt på ledninger i hytt og pine, skjøytet på og loddet for å flytte rundt på.
En stakkars ledning var synderen. Denne måtte ligge på en eksakt plass inntil trafo.
Merkelige greier men no er det støyfritt, eller dvs...ehm...jeg hører ikke noe vesentlig i lytteposisjon.
Litt knirking er det i begge enda, men ikke gale!

Får la det bli med dette inntil videre!



[oks81]

Så får vi se hvordan det går med tempen.....
Har komt opp i 63 nå....

Og hvordan låter det......
Det låter SMOOOOOTHHH!!
Hifi korrekt? Sikkert ikke! Bryr vi oss? Nope!!
Jækla morro er det i hvertfall!


Hadde vert morro å sammenligne med en 300B, tror aldeles ikke jeg når opp, men hvor langt unna er en..



[VegardW]

Eller en ordentlig bygget dht amp med billigere og like gode eller bedre rør8)?


63 er vel i overkant?



[oks81]

Hva er dht? Jeg har ikke peiling på rør. Bare veit det er noe som heter KT88 og 300B....
Kommer kanskje av at jeg har ikke plass til røramp, og hadde vert nervøs for barn og katt som snubler rundt her..
Ellers synest jeg rør er flott! Det lille jeg har hørt liker jeg!

Mener 63 er innafor enda..
Brenner 26w på MOSFET, F5 brenner 30.
Arcol motstander er overdimensjonert.
Kondiser har høy spenningstoleranse.

Men likevel mulig jeg drar ned bias litt med å bytte Arcol på Drain på MOSFET.



[oks81]

Rabler litt seint på kvelden



[oks81]

Drar frem igjen denne før det er til sengs.

Kom opp i 68grader, 22 grader i rommet....
Tror jeg skrur av før jeg legger meg...



[oks81]

Feiga ut. Byttet ut 8ohm motstander på Drain med 10ohm.

Så da er det bare oransje i rotekassen
Bias er no ca 1,35A.
Spenning fra PSU steig litt til 44,3VDC.

Skal bli litt kaldere no. Vi får se om noen timer..



[VegardW]

Gå for den Bias som gir deg best lyd, om nødvendig flytt spetakkelet over i ett chassis som har bedre kapasitet til å holde tempen nede



[oks81]

Bias som gir best lyd er høyest mulig....
Dvs, kjøre på med mer og mer spenning og bias øker i takt med dette.
Kjøling er problemet. Kan da kanskje være like greit å gå over til lyspærer som i Pass sin "DeLite"

Alternativt et monster bygg, kanskje audiom har et bilde på lur av sin Son of Zen?
Skal se om jeg finner bilde.
Mitt bygg er egentlig ikke helt ulik Son of Zen, bortsett fra at SOZ er balansert.


Temperatur er no 61. Da ser jeg på ampen som sikker og lever lenge med det



[audiom]

Her har du mine Son of Zen:



[audiom]

Det er ikke jeg som har bygget disse, det skulle tatt seg ut, men her er de på PASS sin side, lagt ut av han som har bygget dem.
Jeg har ikke bruk for disse lenger, kjører bare rør, så hvis noen er interessert kan de melde seg.

https://www.passdiy.com/gallery/projects/170/rune-braendaas



[oks81]

Er bare så jækla stilig!!
Slik jeg hører min egen så låter nok de der monoblokkene kanonbra!!
Var vel faktisk bilder av den der som fikk meg til å lese litt mer på Zen Artiklene til Pass.

Googla frem igjen speccene på den her:
https://www.passdiy.com/gallery/projects/170/rune-braendaas

Edit: du var litt før meg audiom



[audiom]

Er bare så jækla stilig!!

He-he-he
Tror ikke det er mange utenom oss som synes det;D



[Sluket]

Tøffe! Så åpne forsterkere fortjener åpen baffel også.



[oks81]

De som ikke synest det der er tøft er pingler!

Enn så lenge du har de så er du nok kongen av motstandsbevegelsen!
Egner seg sikkert bra til OB bruk, med pudding dempefaktor.
Gjør som SRM og blankpoler de!



[oks81]

Spiller musikk. Kan egentlig ikke høre noen forskjell etter å ha senket bias. Kanskje et gram mer kornete...men kan være psykisk.

Legger ut litt fra Pass sin DeLite.
http://www.firstwatt.com/pdf/art_delite.pdf

Her snekret sammen av Pass på en drøy time:

Lyspærene er i stedenfor motstander for å slippe unna varmeproblemer.

Forvrengningskurve:

8% vreng ved 1watt.......
Min amp måler dårligere enn dette da jeg har lavere PSU spenning......
Etter kurven å tolke, så burde det vel omtrent ikke komme ut annet enn skurr...
Men det er lavharmonsik vreng det er snakk om og det låter smooth.
Jeg innrømmer glatt at jeg er svak for det! Men no har jeg ikke hørt alt, så kan vere andre ting som jeg vil like bedre...
Bastant skal jeg ikke vere

Pass nevner:
"On the minus side, the 2nd
harmonic distortion is high, even at low power. If you own efficient speakers (like 93 to 100 dB/watt) and listen to simple music (a vocal and guitar for example), then
this amp might take care of you, but it will get congested pretty quickly with orchestral crescendos."


Jeg har nettop spilt Silje Nergaard, og Rhapsody. To totalt forskjellige musikksjangre.
Nergaard låter veldig bra! Rhapsody...vel Pass har nok et poeng. Her låter MI10 bedre.
Men på en god del annen metal/rock musikk låter det faktisk bra med Zen ampen.
Nightwish og Rammstein går bra

Ingen lunsj i dag heller, hopper rett til middag!

Mvh
oks



[oks81]

Om noe lurer på om det resonerer i 2360....
Vel, spill denne høyt:

Ikke min tekopp, men som en test.
Her er det som det skraper skikkelig i plasten...



[oks81]

Black friday!!!! Både Zen og Doxa pryles!!

Begynner med Bare Egil på bass sånn litt for morro!



[oks81]

Tar en litt snill black friday.



[oks81]



[oks81]



[oks81]

Er vist bare å gønne på før seigpining med Carlsen...
