Så bra, da er du på gli ja!
Poste så i kardioidetråden, og kanskje får du respons fra tytte, snickers, fredrikc m.fl som har pønsket på dette. Førstehåndserfaring fra Nikko og permorten er gull verd.

Så er det bare å borre i vei ja. Vi er jo fæle til å prate her, men ittno er som å ta saken i egne hender og prøve!
Det er jo også da det bir gøy



[oks81]

Bambi er ute å glir på glattisen....

Post er postet, skam til gutta som ikke leser i denne syndens brennevinstråd (kanskje forståelig....)

Er jo enkelt å plugge porter og bore hull bak/lage slisser, men evt dempemateriale er en nøtt.



[oks81]

Kjapt innpå

Vis vedlegget 432189

Dårlige sideveisbilder er ikke morro!!

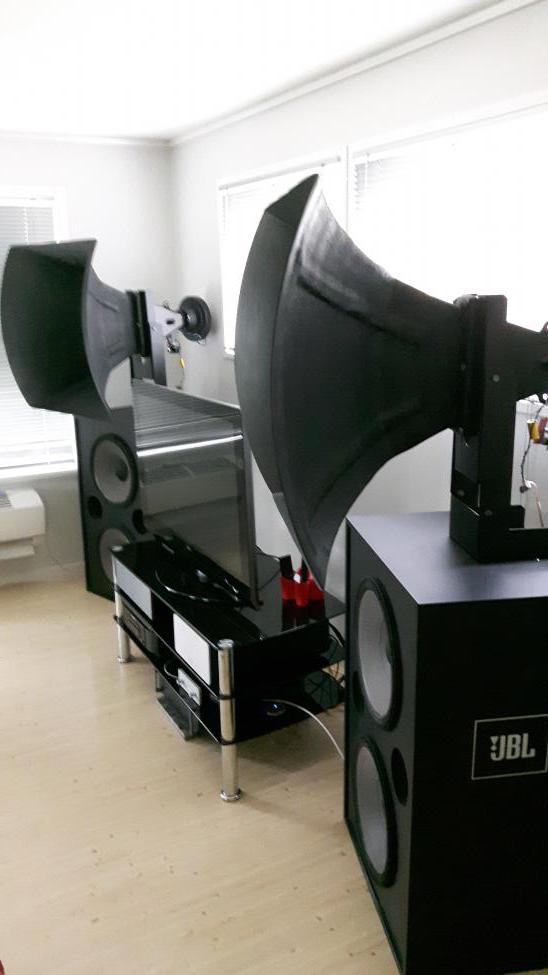

Sånn!!



[oks81]

Her er tre måter å lage cardiode på.

Finner ikke mye fast info om dette..

Det som vel også er en "female dog" er at basskassene står ganske nermt frontvegg, i tillegg står venstre i hjørne....



[Nikko03]

Nå er'n jaggu kommet på glattisen ja Nå er tiden inne for en sponplate mockup ser jeg. Lag baffel, topp plate og bunnplate som en hel modul.
Men sidevegger og bakvegg skrur du fast. Dan kan du leke med forskjellige oppsett. Dvs slisser i sidevegg på ett oppsett. Uten bakvegg kun demping men hele sidevegger osv. Så må du måle frekvensresponsen foran bakog på sidene. Du er jo ute etter en "rundstråler" kan man si. Jeg kan med en gang si at mine ikke har perfekt respons.
Men jeg føler jeg er nærme nok til at jeg er fornøyd med resultatet. For min del er dempingen med på å forsinke bakutstrålingen fra bassen såpass mye at jeg får god respons ned mot 30hz. Noe som ikke lar seg realisere med den baffelbredden jeg har nå uten demping Nå gleder jeg meg til byggebilder jeg



[oks81]

Og det er så langt borti staur og vegger vekke fra Sonja Henie på glattisen også

JBL søplekassene er jo blitt fullstendig degradert til...ja...søplekasser...
Så da kan jeg faktisk forske på de.
Bore en haug med huller i bakplata, dempe fra innsiden.
Kan faktisk dra vekk hele bakplata! Men skeptisk siden jeg er så nerm bakvegg.
BR porter er lett å tette.

Kan faktisk ta dette gradvis og rolig så se etterhvert hva jeg ender opp med.

Ny NRK serie: "OKS dag for dag borer nytt hull i kassa"

Hva dempemateriale bruker du Nikko?

Har lett tilgang til armaflex med lim på ene siden, samt Rockwool.
Glava er bare å finne på loftet....men da blir det litt kaldere i huset.....



[Nikko03]

Rockwool går det i her i gården. Jeg synes den har passe tetthet. Glava dempet dårligere på lik tykkelse, hvis jeg skal stole på egne målinger
Men nå må vi huske på at dette er råd å erfaringer fra en selvlært tulling. Som har kommet ett stykke på vei med prøv og feil metoden.
Metoden annbefales kun for tålmodige sjeler, bare så det er sagt



[oks81]

Takker
Ja, dette er trakking rett i myra uten oppskrift.

Uten for mye åpning og med demping så blir det vel akustisk ventil effekt på dette.
Heter vist variovent på google språket.



[Nikko03]

Ja du kan selvsagt lage en variovent løsning. Funderte litt på det selv. Prøvde meg litt frem, men ble ikke fortrolig med kasse lyden
Det ble noen unoter for å si det mildt. Samt at jeg fikk en unaturlig boost ved 300hz som var umulig å leve med. Den er helt borte når jeg har full åpning bak med 15cm rockwool. Da er faktisk responsen rimelig jevn både foran og bak høytaleren



[oks81]

Ok!
Ja, det er fryktelig fort å trakke feil!
Det har jeg med meg, prøver en å finne opp hjulet på nytt så ender en for opp med et som er firkanta....

Har allerede stygg resonans @ ca 350. Pluss en ved 110ca.
Og litt gulp videre oppover.

Vi får se hva som går galt, men må få tak i demping først.



[Nikko03]

Firkanta hjul gir gjerne ett nytt perspektiv på livet. Man blir mer glad i å stå stille kan man si Utover det kjør på med bor og sag. Jeg har trua



[oks81]

Firkanta hjul er vanvittig bra på bremsing sier de lærde



[roadrune]

Firkanta hjul er vanvittig bra på bremsing sier de lærde

Hvis du påstår det er du vel strengt tatt ikke veldig lærd... Er en grunn til at vi har ABS



[oks81]

Firkanthjul har Alltid Bom Stopp innebygd



[Fenalaar]

Johan-Kr



[oks81]

Hehe! Jeg som var sikker på jeg hadde funnet opp noe nytt



[oks81]

Fikk meg en halvtime hos Soundgarden i går før overmakten tok overhånd og måtte spankulere videre.

Hørte på jbl array med ec400 monoblokker.

Og så Dynaudio med Hegel

Det var morro



[JoHoo]

Hva syntes du du om array?



[oks81]

Er det viktig..

Array låt skambra! Enkelt og greit!
EC 400 monoblokker passet de meget bra!

Sist jeg hørte K2 så var det med McIntosh. Det låt pudding. Tydelig at EC400 er mye bedre til JBL!

Array vil jeg aldri komme til å ha hjemme, horna sprer alt for dårlig og det blir derfor ego høyttalere.
Passer ikke i sosiale rom.



[oks81]

Husk! Subjektivt! Andre kan synest andre ting!



[oks81]

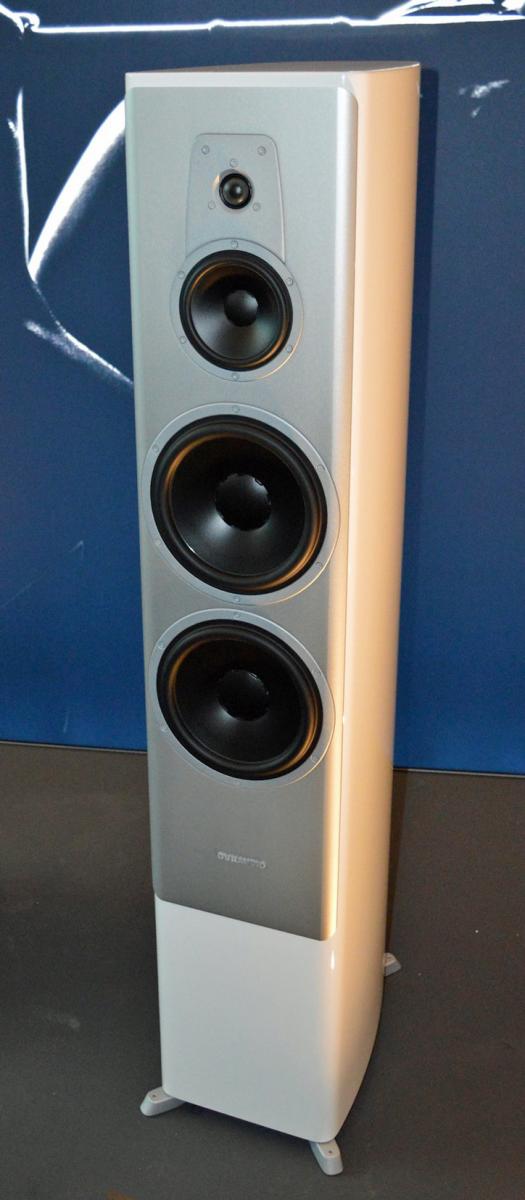

Snudde stolen 180 grader for å høre akkurat samme låt på Dynaudio/Hegel.

Fordel Dynaudio:
Bedre spredning
Mer korrekt gjengivelse
Ingen farging fra horn om en ikke liker dette
Nydelig rund diskant

Fordel JBL
Vesentlig bedre kapasitet, smekk og punch.
Spiller renere
Farging fra horn om en liker dette
Skikkelig rockehøyttaler

No free lunch, bra greier begge deler, velg det en liker best
Jeg liker best de jeg har



[mk1classic]

Jeg liker best de jeg har

"Horn-headset"



[oks81]

Jeg beholder headsettet, men det var kjekt å prøve øreplugger



[oks81]

Akkurat komt hjem igjen fra den abnorme byen Bergen.
Trekt en tann i dag så jeg sitter her og ruser meg på paralgin Jippi!!

Var tenkt å gå på trekroneren for pølse i dag, men den forbanna tannlegen sa jeg ikke måtte spise på tre timer, så da gikk det til dunders...
Blir pølse neste gang!!


Sitter nå og spiller Devil`s Dance med Metallica, var den soundgarden spilte.

Skal jeg fortelle dere en hemmelighet?
Selv om kassene er resonante, horna er resonante, driverne er bare plastikkjuggel, klasse A forsterkeren er skrudd sammen av skrulling oks personlig, bassampen er bare sløve 2x70w, DSP har dårlig AD konverter, jeg spiller via sløv krumkast, rommet er ubehandlet....alt er bare møkk!!

Så storkoser jeg meg akkurat nå over at jeg selv mener jeg spiller ringer rundt de Arrayene

Dere får ha meg unnskyldt, sikkert bare pillerusen......



[Nikko03]

Jeg trur på deg jeg oks81 Det er så innmari morro når ting bare funker



[oks81]

Ja, jeg fikk en liten bekreftelse nå når jeg kom hjem igjen på hva jeg egentlig baler med.
Får jeg redda de kassene så blir det enda bedre

Dette er ikke for å skryte, jeg hater å skryte!! Jeg bare forteller det så andre kan se hva litt diy kan gjøre.
Det trenger ikke koste skjorta.
Mange spiller abnorme ringer rundt meg også!

Den løsningen som du har Nikko med fjølene dine og lettdreven god fulltone vil jeg tro også spiller vesentlig bedre enn de arrayene.
Jeg synest ikke de array horna var noe, ville heller hatt en god fulltone der med en god diskant.
Men bassen i arrayene var ganske så bra, det skal de ha



[Nikko03]

Nå er det bare å finpusse på konstruksjonen du har. Og nyte lyden vel viten om at det spiller bedre en mye annet der ute
Er ikke det gøy så veit ikke jeg



[oks81]

Joda, vist er det morro!
Å fikse kasser tar jeg når tida og lysten tar meg.



[El-retur]

Akkurat komt hjem igjen fra den abnorme byen Bergen.
Trekt en tann i dag så jeg sitter her og ruser meg på paralgin Jippi!!

Var tenkt å gå på trekroneren for pølse i dag, men den forbanna tannlegen sa jeg ikke måtte spise på tre timer, så da gikk det til dunders...
Blir pølse neste gang!!


Sitter nå og spiller Devil`s Dance med Metallica, var den soundgarden spilte.

Skal jeg fortelle dere en hemmelighet?
Selv om kassene er resonante, horna er resonante, driverne er bare plastikkjuggel, klasse A forsterkeren er skrudd sammen av skrulling oks personlig, bassampen er bare sløve 2x70w, DSP har dårlig AD konverter, jeg spiller via sløv krumkast, rommet er ubehandlet....alt er bare møkk!!

Så storkoser jeg meg akkurat nå over at jeg selv mener jeg spiller ringer rundt de Arrayene

Dere får ha meg unnskyldt, sikkert bare pillerusen......

Akkurat slik det skal være
Blir sjeldent imponert på demo runde,altid godt å komme hjem høre musikk på crap anlegget mitt...



[oks81]

Hehe!
Får tro en og to ting har blitt riktig når en er litt happy når en kommer hjem igjen!



[oks81]

Ser ut som jeg har svelgt en foppall i tryne etter den tannlegebehandlinga....

Men hva om en tetter BR portene...??



[oks81]

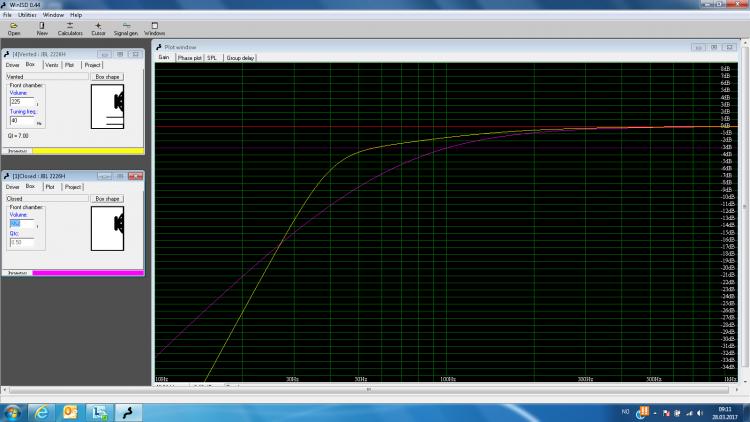

En liten simulering.

Gul er standard med BR.
Rosa er med lukket kabinett.

Kasse synger like jæ.... selvom tetter portene.



[Bergfinn]

...om du forsøker med rosa sokker da?

Billig og selvgjort er best.

Minimonitorene jeg lager nå, koster meg under 2k pr. side.;D



[oks81]

Hehe! Det hjelper kanskje
Men det må bli et rosa stretchlaken i tilfelle.
Laken i venstre og en gammel arbeidsgenser i høyre på bildet

Det låter selvfølgelig som simulering, mister nivå, men låter penere.
Kan kjøre på litt EQ for å korrigere.



[oks81]

minimonitorene dine bergfinn, kommer til å bli knall!
Hadde selv et par TB 1320 4" i liten kasse. Det låt veldig bra.



[oks81]

Kjører på med 5dB EQ fra 70hz og ned. Demper 5dB på input så ikke DSPen klipper. Har som alltid highpass 20hz 24dB.
Låter hurtigere.
Setter ikke rom i totale bevegelse som tidligere.

Må lytte litt til dette

Men en ting kan jeg si; en all out cardiode vil bli for spinkelt.



[oks81]

Sealed vs Bass reflex enclosures | Which one is better?



[Fenalaar]

Du bruker minidsp, så prøv å beregne kassas fs og Q med lukket.

Så laster du ned det biquad-regnearket fra minidsp, og lager en Linkwitz transform. Du får ut fra dette en biquad som du legger inn basskanalene som eq. Prøv med måltall 40Hz og Q=0.5-0.6

https://www.minidsp.com/images/fbfiles/files/All_digital_coefs_v1-20101026.zip

Johan-Kr



[oks81]

Nå ble jeg fryktelig usikker.....
WinISD kommer frem med Qtc = 0.5
fs har jeg ikke peiling på..

Resten er jeg helt blank på....
Ikke forvent så mye i dag her jeg sitter knasker penselin og varseltrekant piller som kamfer drops..



[VegardW]

"Trekt en tann i dag så jeg sitter her og ruser meg på paralgin Jippi!! "

spar gledeshylene til du har telt over sakene dine....
med ønske om instant recovery
