Leser Linkwitz Transform:
https://www.minidsp.com/applications/advanced-tools/linkwitz-transform
Er i prinsippet det jeg har lagt inn; Low Shelf ved 70hz, 6dB gain, Q=1
Det stjeler effekt men eneste måte å få nivå i lukket kasse.

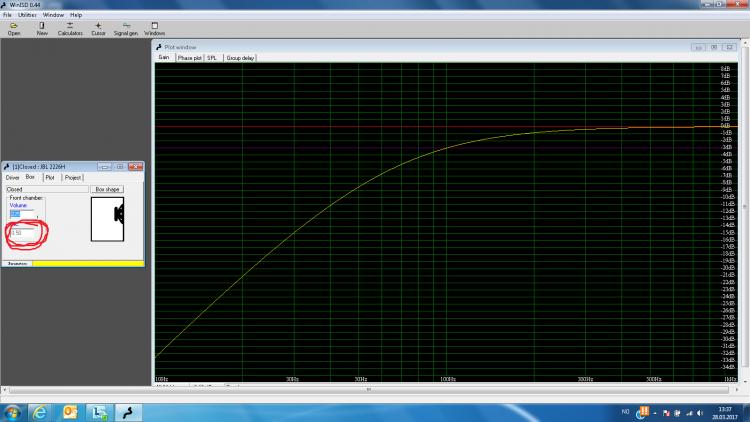

Du har den gamle utgaven av WinISD. Der må du bruke cursoren på databasen og finne -3dB-punktet for å finne Fs.
Hvis du laster ned siste betaen her WinISD - Linearteam så får du både Qt og Fs.
Johan-Kr
La inn data i denne:
https://www.diyaudioandvideo.com/Calculator/SpeakerBoxEnclosure/
Finner da anbefalt for en driver kasse på 109 liter.
Da er Fb = 65hz.
Prøvde legge inn kasse på 109liter og en stk 2226 i winisd og det simulerer likt med min kasse på 225liter og 2stk drivere.
Kan vel da anta at Fb = 65hz..
Øya går helt i kryss når åpner LW transformer arket....
Skjønner lite... Må se litt mer på det.
Slik jeg spiller nå med laken og gensere i portene er det tydelig at det spilelr lengre ned i frekvens.
Syremusikken dundrer løst, slek så ungdommane lika da...

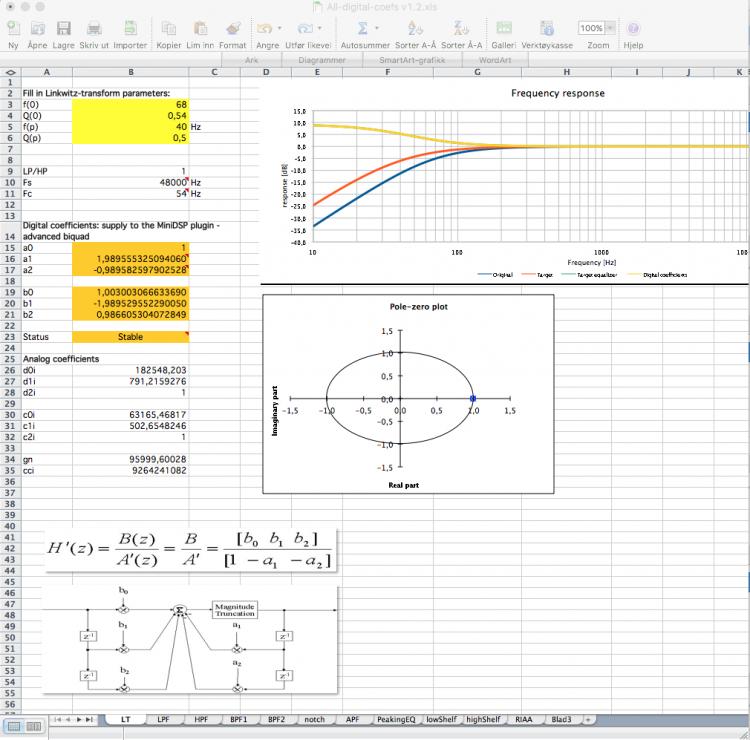

Klikk på fanen som er merket LT og fyll inn F(0) og Q(0), som er verdiene fra WinISD, og så fyller du inn F(p) og Q(p) du ønsker. Merk at dette er verdiene før rompåvirkning, så rundt 35-40Hz og Q på 0,5 passer bra for å gå ordentlig dypt uten å lage kul i bunn..
Verdiene i mørkegult fyller du inn i MinDSP-programvaren. Legg merke til at a0 ikke skal fylles ut, og at MiniDSP har bytta rekkefølgen, så du ikke fyller b-verdier inn i a og omvendt
Johan-Kr
Se og lær gutter!!
Når godeste Johan Kr fra Narvik svinger seg rundt og hjelper, da hører en etter også takker og bukker man meget pent!!
Knallbra!!
Jeg tok et skjermbilde av hvordan jeg spiller nå, med Low shelf 70hz, 6dB gain og Q1
Den ser slik ut:
Så la jeg inn fra LW transformeren.
Da ble det slik:
Dette funker genuint bra Men jeg vil få for mye nivå i bunn og for lite oppe med tall jeg la inn her. Litt mer prøving så vil dette funke.
Men jeg har her lært noe nytt, og dette kan absolutt brukes!
Nå lærer jeg om lukka kasser gitt
Tusen takk for hjelpen Fenalaar! Da skjønner jeg litt mer som foregår!
Mvh
oks
Metoden din er helt rikitg Johan Kr.
Årsak til at jeg må ha heving rundt 60 er at jeg har en liten dipp der.
Jeg måler fryktelig mye rart med disse kassene i rom.
Høyre og venstre er overhode ikke lik i det hele tatt!
Men behandler de som en høyttaler under 200hz og bruker der samme EQ.
Over har jeg litt forskjell. Kassene virker til å ha litt ulik resonanser, men også står de helt forskjellig i rommet.
Egentlig er vel 2226 best egnet til BR kasser.
https://www.diyaudioandvideo.com/Calculator/SealedVsPortedSpeakerBox/
Får 120 på porta vs lukket skalaen.
Hevingen rundt 60Hz for å kompensere for diper osv, legger du inn som et ege eq-punkt. Linkwitz-transformen kompenserer kun for kassen. Forskjellen mellom den og en shelf, er at LT kompenserer både q og knekkfrekvens. Forskjellen ser du i at shelfen typisk vil lage en kul ved at den stiger brattere enn den skal over 20Hz, mens den faller raskere under 20Hz (i ditt tilfelle). Så er det å justere målparametre Fp og Qp til du treffer høvelig i forhold til hvordan rommet oppfører seg.
Når du har retta basiskurven høvelig, kan du kompensere for berg og daler.
Johan-Kr
Aha! Flott innspill!
Skal ha det i bakhodet!
Er så jeg seriøst vurderer å blende porter, forsterke kassene innvendig, og fylle de opp med dempemateriale.
Har spilt temmelig høyt i dag og ser ikke noe særlig utslag på bassene selv med en del EQ.
Tenker det er Doxaen som først blir sur...
Så hva mener folk om lukka kasser?
Ser jo ut som BR er totalt ledende samme hva en ser på...
Cardioid har jeg desverre gått litt bort fra da jeg frykter dette blir for inneffektivt samt plassering er fatspikra, og jeg er for nerme frontvegg..Hehe for treige for oks81 med en grad av adhd ja. Lukket kasse er vel noe lettere å ha med å gjøre en bassrefleks.
Tror tommelfinger regel for demping er 10g pr liter. Fritt etter hukommelsen. Regner med at flere er innom her å kikker. Og kan korrigere om jeg husker feil
Hehe! ADHD på smådetaljer, sinnsykt treig på større prosjekter!!
Ja, jeg synest dette er enklere, står litt friere med Eq faktisk.
Med BR er en fast med tanke på port og tuning.
Leser litt wiki og lukket kasse har raskere transientrespons, er kanskje det jeg biter meg merke i, for det låter litt bedre.
Men nå var ikke kassene optimalt tuna for hifi slik de var heller...
Demping har jeg vel omtrent dobla det som var der. Men hvor mange gram veit jeg ikke...
Synger enda noe disse kassene, er bygd i 25mm schppppoooonn med noe avstivninger.
Fordel med lukket er at jeg har rikelig volum egentlig så kan montere en del avstivninger ekstra.
Er det bare å gå nuts med 2x4 kanskje..?
Den plata blir desverre litt vanskelig å få inni siden det må gå inn hullet som 15" står i
Men godt forslag, absolutt!
Det står en del vertikale avstiviniger på sidene allerede.
Er egentlig kun en resonans som er plagsom nå og den er rundt 350hz, omtrent som telefonsummetone.
Treffer på noen få låter.
Andre låter er det helt fraværende.

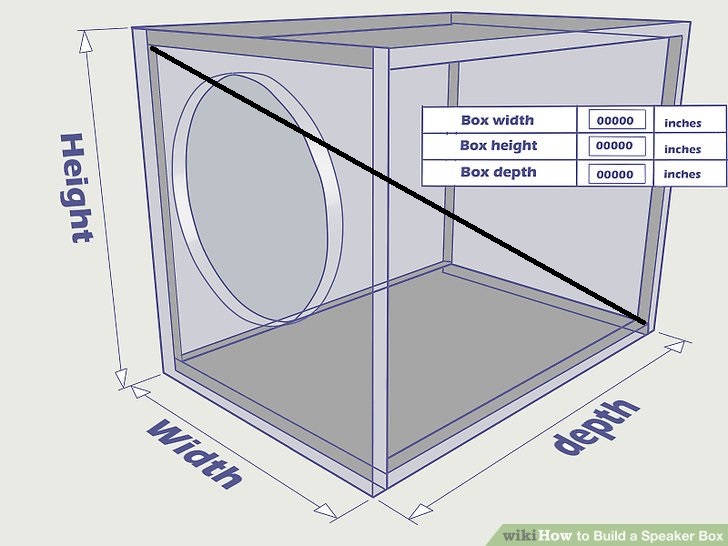

Avstivere diagonalt over store flater, slik at det er færrest mulige firkanter som kan resonere er svært effektivt. Disse avstiverne må limes. Det som skjer er at resonansmodi begge veier i plata kortsluttes.
Johan-Kr
Da må jeg bort på byggevaren og kjøpe diagonalfjøler..
Flott innspill, har lurt litt på dette hvordan avstive.
Men det stemmer nok bra siden det er kun en diagonal fjøl i hele kassen. Går fra fremplate til bakplate.
Tenker jeg har løsningen der.
Nja, men hvorfor ikke lage avstivere i tykke stålrør med gjenger, og muttre dem fast (at de står i spenn, så feste/tec7 rundt festepunktet) da kan du stramme til og det blir fint og stivt.
Tusen takk gutter!!
Det blir twist på Nikko, Fenalaar og Terje for gode innspill!
Men de med nøtt i har jeg vernet om og tatt selv....
Jeg går for siste løsningen til Nikko. Den er lett å få til.
Kan sette avstivere enkelt montere for sidevegger og kan og stive av bunnplate og topp plate!
Dette er HFS på sitt beste!!
Tusen takk!!
Da må jeg fjerne avstivninger som er der...
Men kanskje legge diagonalt mellom de som er der allerede.
+ Nikko avstivninger.
Da bør det jo begynne å bli bra!
Trodde egentlig først disse kassene var i mye tynnere materiale, men tenker det er tykt nok.
Det er hvordan avstvningene er gjort som sansynligvis er problemet.
En hurtigfix: sag et kosteskaft en mm eller så lengre enn avstanden mellom to plater og sett i imellom, slik at platene står i spenn.
Litt mindre hurig fix: lag elastisk lim - det var en oppskrift som involverte trelim og tøymykner, uten at jeg husker helt hvordan dette var. Lim på en alu- eller stålplate på innsiden med dette. Når du har to plater som har materialer med forskjellig resonansfrekvens og stivhet, koblet sammen med elastisk lim, så demper det resonanser svært effektivt.
Evt kan du Prøve å finne Swedac DG A2 lim. Damping Glue DG A2 | Swedac
Johan-Kr -
