L er spole

Ja, tenkte på begrepene notch, sugefilter osv



[oks81]

-Passiv deling
-Tegninger med papir og blyant

-Gammel klasse AB pa forsterker
-Horn som hører hjemme på fortids grammofonspiller
-OB fjøler som er prinsipp fra krigens dager
-Kabler på lampettledning nivå

Hele tråden er avleggs og hører hjemme på 70 tallet!



[oks81]



[E.H.]

for signal til 2446 som ikke går igjennom 6,8uF kondensatoren vil vel L-pad her fremstår helt feil, da det får 10 Ohm i serie med seriemotstanden i L-pad, eller?
Har du målt hva som skjer hvis du bare kobler på den 10Ohm motstanden uten kondensatoren?



[oks81]

Tror du tenker litt feil EH.
6,8uF slipper forbi høye frekvenser.
10ohm motstand bremser lave frekvenser.
Da er disse på det nivået de skal før de møter L-Pad og da dempes likt der.

Har prøvd bare 10ohm ja, men da blir ikke frekvensrespons riktig.



[oks81]

Ikke løp med saks skreik modern da jeg var liten. Vel det gikk bra.

Her etter en tenkepause, og videre dagens arbeid.

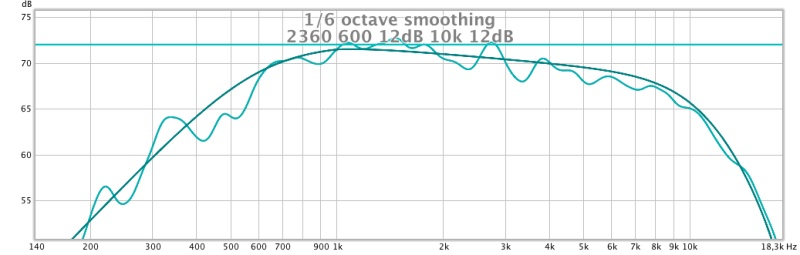

2405 delt 10k 12dB

2360 delt 600 12dB og 10k 12dB

Begge

Har økt litt nivå på diskantene etter måling.


Nå rydder jeg vekk rotet og skal spille musikk!



[E.H.]

Jeg tenker sikker feil, det er ikke noe nytt, men synes fremdeles det ser ut som lave frekvenser vil se 10ohm som en del av L-pad
Målingene ser jo fine ut og det spiller jo ingen rolle hvordan det funker så lenge det funker.
Jeg synes det ser ut som klangbalansen begynner å nærme seg noe jeg selv kunne levd med også, spill musikk.



[oks81]

Du har rett men tenker feil
Har vert mer skeptisk til om L-Pad ville påvirke frekvensrespons når en nærmer seg lave nivå, men ser greit ut.
Det funker.

Om klangbalansen nærmer seg så er vel det et godt tegn

Nikko er eneste med troen på passivt. Går de målingene gjennom HFS kontrollen er han en rik mann om han husket levere kupongen!



[Nikko03]

Det her ser bra ut. Tenker du blir fornøyd jeg. Nå er Hifi innen rekkevidde



[oks81]

Hifi? Tja, klarer etterhvert kjenne igjen låtene spilt på radio

Får vel kalle detta "PA-Pynting"

Takker, ser greit ut på måling.
For å si det rett ut, jeg er veldig fornøyd!!!!

En forsterker, to høyttalere, i mitt hode er dette temmelig enkle greier



Sender en liten takk til Grelv som har lagt litt veien til rette.
http://www.hifisentralen.no/forumet...liten-byggetra-d-om-et-par-jbl-2360-horn.html



[oks81]



[oks81]

Mye stein her jeg bor, men tom for steintavler å hugge i..
Så da ble det med blypinne å risse ned på papir.

Sier meg ferdig med det passive filteret. Er fornøyd.


Med tre stk 2226 basser på 8ohm så blir dette ganske lavimpedant.
Å drive disse høyttalerne med rør eller svak klasse A er bare å glemme.
JBL bassene liker muskler.

QSC PA forsterkeren på 2x450w/8ohm funker fint.
Denne forsterkeren har også knust mine tidligere religioner om klasse A drift.
Den spiller helt fint hele frekvensområdet.
Vel og merke, på disse høyttalerne!! Og med en preamp som ikke akkurat er av rimeligste sort!


Ønsker en dele 2360 med 24dB target kan en se på filteret til Grelv.
Jeg ønsket 12dB filter da det gjør det enklere å dele bassene. Så da ble det slik som på tegningen.



Sorry Hornlyd, prøve spille med diskant bak hornet via tak får vente. Orker ikke nå.



[oks81]

Finner komfortområdet til 2405 å være ca 9-10k og opp. Kan kanskje strekkes ned mot 8k target.
Med DSP kan en sikkert korrigere den til å nå 7k.



[oks81]

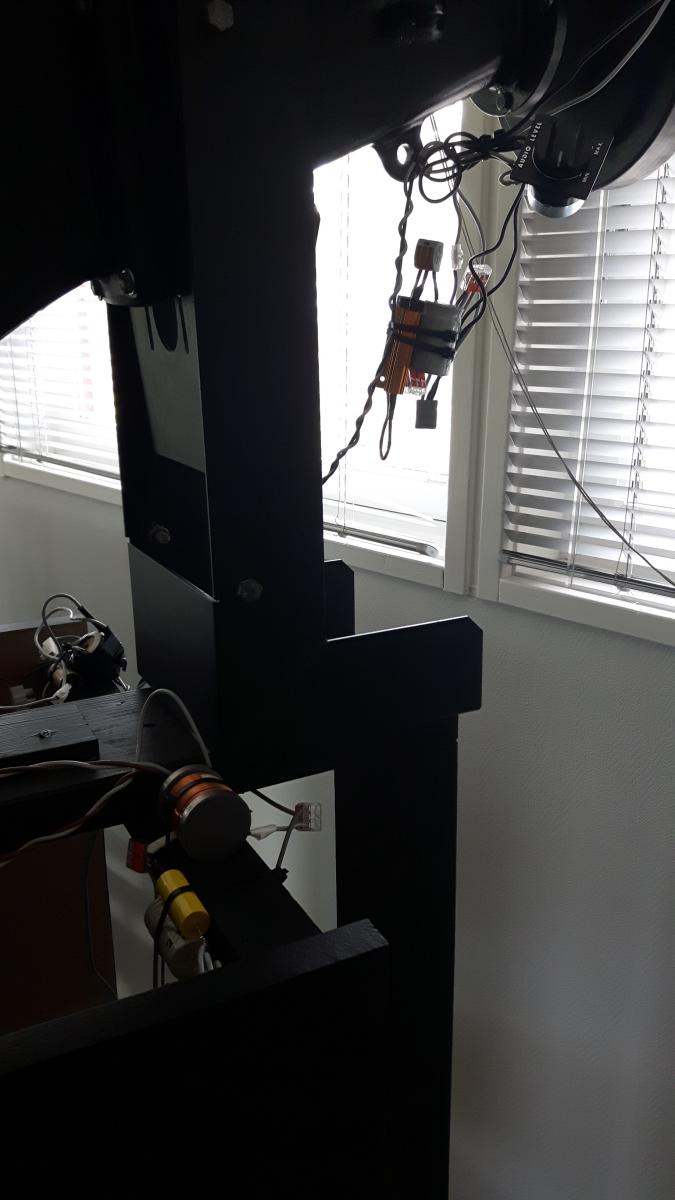

Filter klyser og Nordost redneck style!

Kanskje vert pent å lage en kasse å ha alle filter deler i



[roadrune]

Tror jeg hadde blitt kjapt singel med ditt oppsett i stua for å si det mildt



[Sluket]

Hvite strips låter bedre - men forstyrrer synsintrykket som igjen drar ned lyden så status quo egentlig



[X-Cell]

Morro tråd som har gått meg hus forbi... følges heretter



[oks81]

Roadrune:
Der tar du feil. Dette oppsettet drar damer!
I stedenfor å kjøpe blomster så skal du få tak i et par 2360 og overraske fruen med! Hun blir kjempeglad! Helt sant! Æresord og alt det der!

Sluk: Etter grundig risikovurdering måtte det bli oljebestandige svarte strips. En kan aldri bli for sikker, og kunne ikke krysse av for ingen fare på skjemaet!

X-Cell: Velkommen innom!
Ser du er flink med saltklypa! Ha alltid en sekk med salt klar når du leser her



[oks81]



[oks81]

Konklusjonen...

Jeg kommer ikke til å gå for DSP løsning slik som jeg har fått til passivt.
Bakdel med spoler i serie med bassene, vel, med 2x450w kjennes ikke det som noe stort problem.
At diskant er noe tidsmessig langt fremme er en lunsj jeg bare får betale.
Er totalt sett fornøyd

Om jeg anbefaler passivt til andre? NEI, GÅ FOR DSP!

Unntak:
-En har et ønske om passivt, mulig en har en dyr forsterker som en absolutt vil bruke fullrange
-En har kontroll på systemet så passiv deling er mulig
-God tålmodighet
-Tweakelyst
-Synest det er interresant med spoler og kondiser
-En viss grunnkunnskap
-En god plan
osv.





Om jeg skulle begynt på nytt i dag skulle jeg gått strake veien og kjøpt meg en 4x10!
Liker oppsettet til 2x4 og 4x10 ser mye lik ut. Enkelt i bruk.

Høyttaler:
Jeg liker disse!

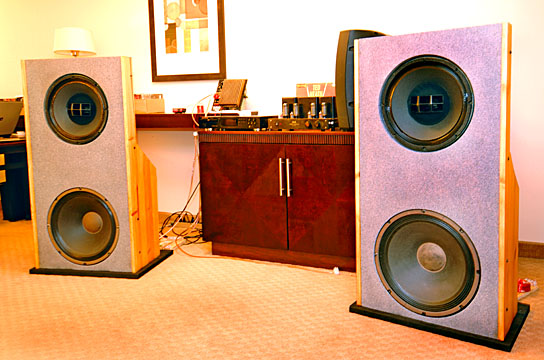

Funnet noen dugandes 18" og et par coaxer. Fått tak i 6kanaler med forsterker, samme hva egentlig.


Bygd disse OBene på ca 1m høyde. Hadde da evt senere kunne dyttet inn en 15" i stedenfor coaxen, så et horn og en tweater på toppen.
Med 1m OB hadde da hornet komt litt lenger ned.
De jeg har nå er veldig høye.


Men, er faktisk helt tom for planer og ønsker om å forandre noe som helst!
Rett og slett bare sitte og spille musikk og drikke kaffe!
Og duverden så herlig

Tørr ikke påstå at jeg er i mål, sist jeg gjorde det så gikk det ikke så lang tid før tweakelysten kom.....

Mvh
oks



[slowmotion]

Jeg synes dette er en morsom tråd og følge.

Fint at du har fått det til og er fornøyd!



[oks81]

Tusen takk!

Er fornøyd jeg


Leser signaturen din så kom jeg på en ting.
Det er gjerne en fordel med passiv/aktiv deling uten bruk av DSP når en bruker analoge kilder.
Da slipper en ekstra runde med AD-DA.

Benytter en strømming er det klart at det er noen ekstremt gode DSP løsninger rundtom!



[oks81]

Rør og vinyl står det også i Slowmotion sin signatur.
Det har desverre ikke vert tema i denne tråden.


Men, ingen amper er så kule og flotte som et par 300B monoblokker!!

Disse Manleyene er jeg svak for!

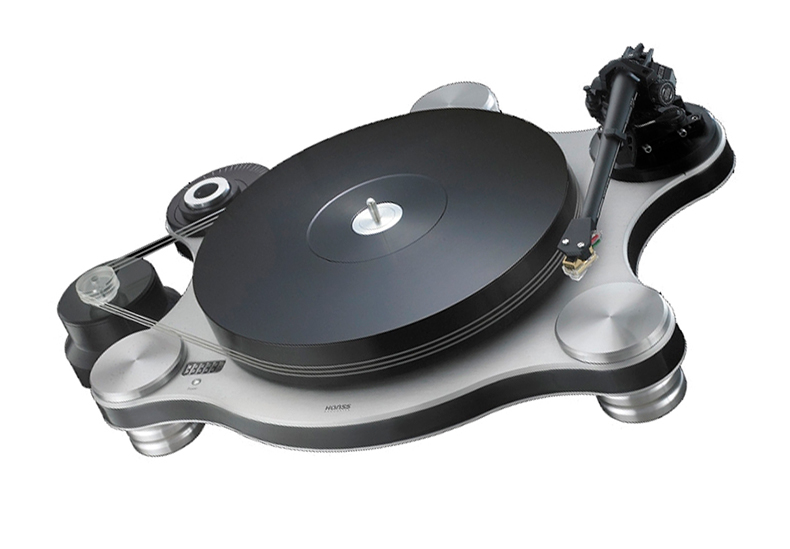

Vinyl har jeg null peiling på! Men denne er jo kul å se på:

Årsak til at rør og vinyl ikke har komt i hus her er rett og slett nattesøvnen!
Skal det låte bra blir det dyrt. Og ha slikt flott og dyrt utstyr stående i et allbruks rom synest jeg ikke er kjekt. Lett for at noe blir ødelagt.
Så da får jeg holde meg til trisser trygt plassert i et kabinett, CD plater og Spotify.

Skulle hatt meg noen nye plater etterhvert. Kjekt å dra frem igjen CDene når det er det som gir best lyd!



[X-Cell]

Tror ikke saltbøssa trengs her.. lett og fin tone med humor



[oks81]

Hehe! Ta heller med litt bacon! Alt er bedre med bacon

Her er lett og fin Tone:

Hun er ikke min drømmedame, for min drømmedame bor med meg!



[X-Cell]

Bacon is good...



[E.H.]

Jeg har alltid sagt at alt blir bedre med bacon, men jeg må visst slutte med det.
Men kanskje den likevel hadde blitt bedre med ekte bacon?



[oks81]



[oks81]



[oks81]



[Bergfinn]

Er du fornøyd med 2405?
Hvor langt ned kan den deles?
Jeg titter litt på eBay, men ser prisene spriker veldig.
Fra et par tusen, til helt opp i 11k. Er det forskjellige versjoner? Alu, Be?



[oks81]

Heisann Bergfinn!

Jeg er veldig fornøyd med 2405! Låter luftig og smooth!
Men mine ord blir litt tomme da jeg ikke har hørt så mye andre diskanter i samme klasse.
Sluket nevner 2405 som en trivelig og god diskant i forhold til pris tidligere i tråden, det stoler jeg på!
Andre nevner den som en god sak. Tenker de har rett jeg

2404 er nevnt i Grelv tråden som det alternativet han liker best mot 2360, JoHoo nevner vel også dette.

Valgte 2405 da den er litt mindre med tanke på skygging.
Kunne gått for 2402 også, men den har litt smalere spredning og passer kanskje ikke 2360 like godt, men jeg veit ikke. Slikt bør egentlig prøves før en uttaler seg!
JMLC 350 eller T200 direkte mot 2402 hadde kanskje vert en spennende sak å prøve?
Bare noen tanker dette.
2405 blir uansett stående!


Chuck Norris kjører 2405 som fulltone!
Jeg er ikke action helt så da får jeg holde meg til fysiske lover!
Har ikke prøvd så mye deling, men den treffer fint på 10k 12dB deling.
At den fint kan deles 9k 24dB er helt sikkert.

Muligens med DSP en kan dele 8k og kanskje 7k. med litt korreksjon. Men jeg veit ikke med sikkerhet.


Angående pris:
Noen av de du ser på ebay har høy pris da de aldri har vert åpnet og er originale med forsegling på skruer etc.
Samleobjekter. Bare tull å kjøpe imo.

Gå evt for noen som ser grei ut og påstås å være ok. Vær likevel forberedt på at en må kanskje overhale og skifte membraner!
Dette veit en aldri!


Så vidt jeg veit så er det bare en membran type til 2405. Det er alu membran.
Genuine JBL D16R2405 Diaphragm - Speaker Exchange

Her er spec på 2405:
http://www.jblpro.com/pub/obsolete/2405.pdf

Jeg ønsker ikke å ha drivere med beryllium, det er for dyrt og jeg mister da nattesøvnen!
Både 2446 og 2405 har membraner som kan relativt rimelig erstattes dersom uheldig.

Mine har Alnico magneter, en fordel med plassering da alnico er litt fysisk mindre.
Veit ikke om forskjeller ellers på Alnico vs Ferritt.

Om du søker så har 2405 også betegnelsen 077.


Mvh
oks



[Bergfinn]

Takk for fyldig info.
Jeg får sitte litt i tenkeboksen fortsatt.
Er ganske bestemt på hva jeg ender opp med fra mellomtone og nedover, men er fortsatt usikker på hva som havner på de øverste oktavene.
Får leke litt mer med diverse mockup-fjøler først, så blir det vel grei lyd etterhvert.



[oks81]

Bare hyggelig!
Kjekt å tenke og synse litt!


En ekstra opplysning:
Det fins kopi membraner til alle disse JBL driverne.
Disse er billige og ikke bra. Det må være originale JBL for god lyd.



[oks81]



[oks81]

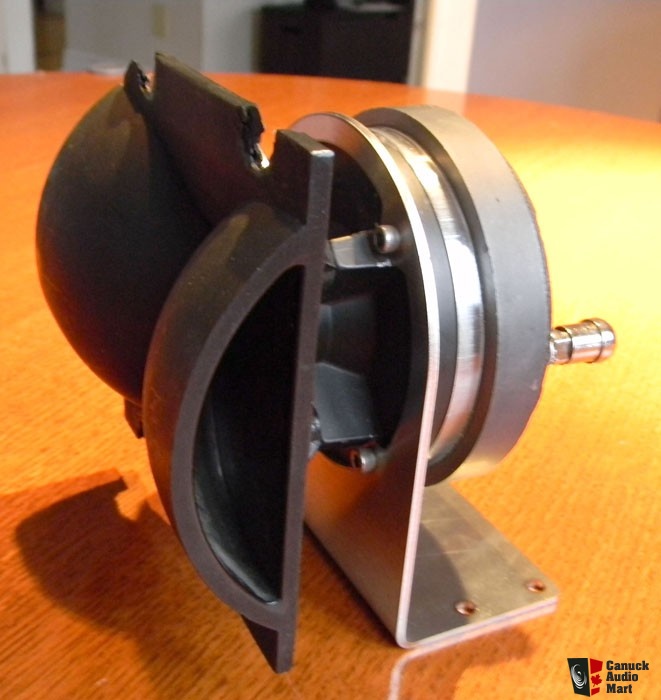

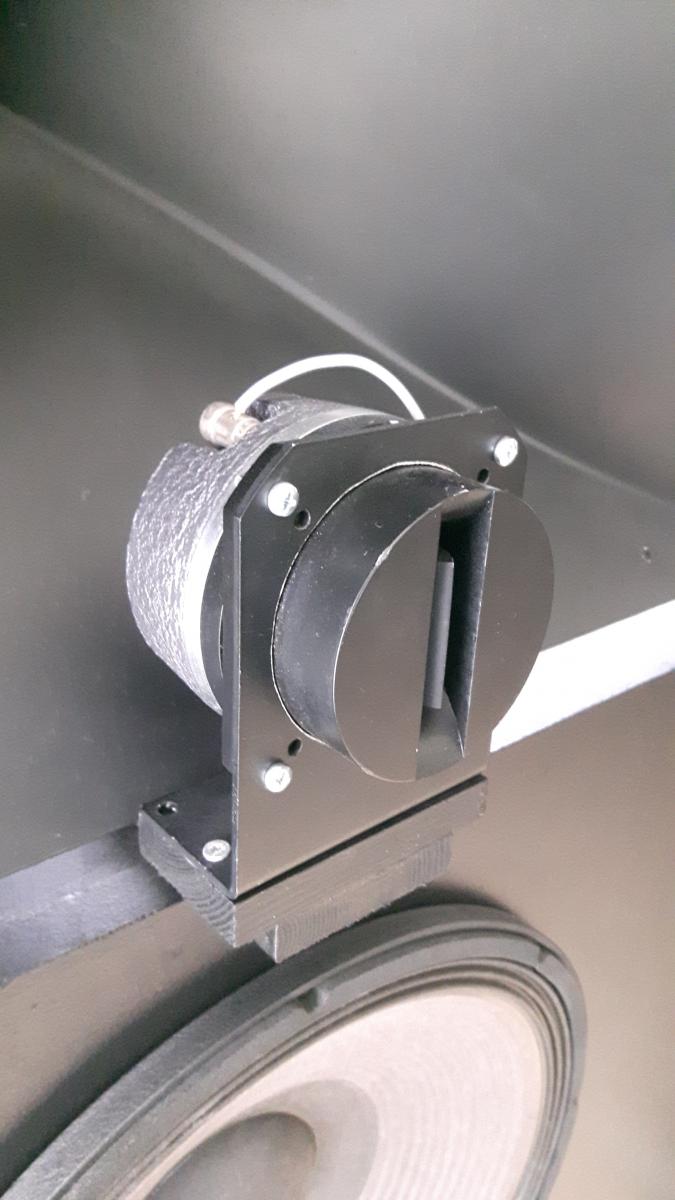

Litt om brakett til JBL diskanter.

The "ring type" adapter will fit the 2402 "bullet tweeter" (without its square aluminum flange) as well as the 2404 "baby cheek tweeter".
The "square type" adapter will fit the 2402 "bullet tweeter" with its square aluminum flange, as well as the 2405 "slot tweeter".

http://www.canuckaudiomart.com/deta..._jbl_2405_2404_and_2405_compression_tweeters/



[oks81]

Gamle action filmer og tørre vitser



[oks81]

"Ikke bann i kjerka!" sa modern!!
Vel..litt lavmelt banning gikk fint, er ikke truffet av lynet enda


QSC forsterekeren som spiller her har voldsmomt med gain, samtidig som gain potmeterne var dårlig og loddet forbi.
For å roe ned nivået ganske mange dB, har jeg plassert en slik duppedings mellom.

Denne dingsen koster den nette sum av 31,85,- med frakt fra gode venner i Hong Kong.
Er egentlig ment for nivå justering av sub i bil, og er et 50k potmeter.
Står mellom pre og power.
Den skraper ikke i det hele tatt, og fungerer ganske så flott til formålet i mine ører!

For tilkobling har jeg benyttet svart lakrissnøre RCA. Disse koster vel ca 10,- stk fra samme gode vennene i Hong Kong.

Om jeg hører forskjell på audio kabler er svaret ganske enkel; ja!
Hører temmelig god forskjell på de som er ødelagt og de som virker!



[oks81]

"Nevroticus audiophila hifitechnicus tweakius" syndromet har fullstendig tatt ferie!

Musikk og påfyll med kaffe er høyeste ønske akkurat nå
